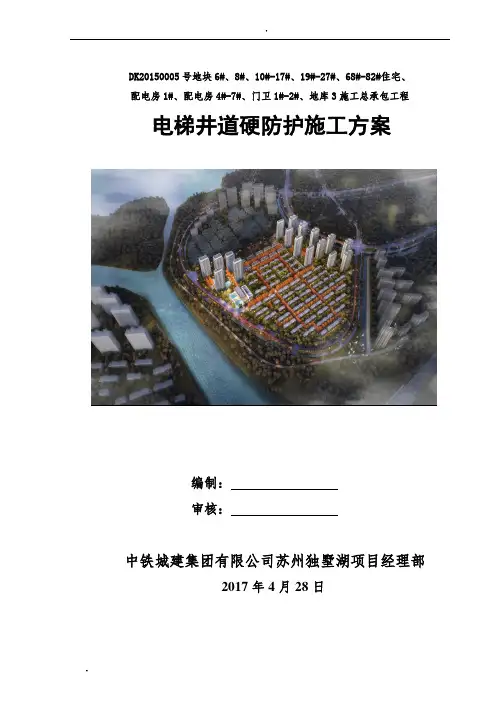

电梯井道硬防护专项施工方案

DK20150005号地块6#、8#、10#-17#、19#-27#、68#-82#住宅、

配电房1#、配电房4#-7#、门卫1#-2#、地库3施工总承包工程

电梯井道硬防护施工方案

编制：

审核：

中铁城建集团有限公司苏州独墅湖项目经理部

2017年4月28日

目录

一、编制依据 (3)

二、工程概况 (3)

三、施工准备 (3)

3.1.技术准备 (3)

3.2.材料准备 (3)

3.3.机具准备 (4)

四、施工安排 (4)

4.1.项目部组织机构设置 (4)

4.2劳动力配备 (5)

五、施工步骤： (5)

5.1.构配件切割 (5)

5.2.焊接与安装 (6)

5.3.吊装流程 (7)

六、质量要求 (8)

6.1构配件的检查与验收： (8)

6.2.操作过程检查与验收： (8)

七、成品保护措施 (8)

八、安全、环保措施 (9)

九、成本节约措施 (11)

十、分包管理 (11)

十一、应急预案 (11)

一、编制依据

（1）《苏州工业园区DK20150005号地块项目建筑安装工程施工图纸》

（2）《苏州工业园区DK20150005号地块项目建筑安装工程工程施工组织设计》（3）《建筑施工高处作业安全技术规范》JGJ80-2016

（4）《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)

（5）《建设工程安全生产管理条例》国务院令第393号

（6）《混凝土结构工程施工质量验收规范》(GB50204-2002)2011版

（7）《钢结构焊接规范》（GB50661-2011）

（8）《钢筋焊接及验收规范》（JGJ18-2012）

（9）《建筑结构荷载规范》（GB5009-2012）

二、工程概况

根据本工程实际情况，为了使活动平台在施工中便于操作、就位固定、减少工作量,也为了减少安全隐患,故采用电梯井提升式型钢架操作平台作为施工操作平台。该操作平台可随着楼层的加高,依靠塔吊等垂直提升设备沿电梯井道上下移动,并可重复循环使用。采用电梯井提升式型钢架操作平台在电梯井内施工时简单易行,并能在地面焊接加工成功后重复使用,不需使用钢管扣件,节省人力物力,该电梯井操作平台的结构强度能充分保证自身的稳定性,使施工时的安全性能提高,避免了通过搭设脚手架带来的安全问题。根据实际电梯井大小定制钢平台。

各楼栋电梯井尺寸如下表：

位置楼号电梯井尺寸180㎡别墅68#-82#楼 1.5m×1.5m

220㎡别墅69#、70#、73#、74#、76#、77#楼 1.5m×1.5m

洋房11#-15#、20#-24#楼2m×2m

高层6#、8#、10#、16#、17#、19#、25#、

26#、27#楼

2.12m×2.2m

2.27m×2.2m

三、施工准备

3.1.技术准备

（1）仔细审核施工图，根据结构形状、尺寸，以便设置钢平台。

3.2.材料准备

（1）方钢管要求

方钢管采用50mm×70mm×3mm，方钢表面应平直光滑，不应有裂纹、分层、压痕、

划道和硬弯，新用的方钢要求出示出厂合格证等相关质量证明文件。

（2）钢板要求

钢板厚度为3mm，进场合格证及各项检测指标需齐全，钢板表面不得有明显缺陷。

（3）成品自重180㎡别墅钢平台重量：

（8*1.5+3.05*2+2.75*2+1.8*2）*3.64+2.25*23.6=150.65kg

（4）成品自重220㎡别墅钢平台重量：

（8*1.5+3.05*2+2.75*2+1.8*2）*3.64+2.25*23.6=150.65kg

（5）成品自重洋房钢平台重量：

（8*2+3.05*2+2.75*2+1.8*2）*3.64+2.25*23.6=165.21kg

（6）高层无障碍电梯钢平台重量：

[（2.16+2.08）*4+3.05*2+2.87*2+1.95*2]*3.64+4.49*23.6=224.99kg

（6）高层无障碍电梯钢平台重量：

[（2.16+2.23）*4+3.05*2+2.87*2+1.95*2]*3.64+4.49*23.6=224.99kg

位置硬防护平台尺寸方钢管长度钢板面积

180㎡别墅 1.46m×1.46m 23.65m 2.25㎡

220㎡别墅 1.46m×1.46m 23.65m 2.25㎡

洋房 1.96m×1.96m 27.65m 4㎡

高层2.08m×2.16m 31.16m 4.49㎡2.23m×2.16m 33.45m 4.99㎡

3.3.机具准备

名称数量备注

塔式起重机1台垂直吊运平台

电焊机2台焊接使用

切割机1台切割构件

油漆5桶防锈及安全文明施工使用

四、施工安排

4.1.项目部组织机构设置

项目部由项目经理统管全局，总工、副经理负责脚手架的搭设施工安全、质量和进度。

序号职务负责内容

1 项目经理：刘南雁现场总负责、总协调

2 执行经理：齐波现场总负责、总协调

3 总工程师：王新伟人员培训、方案交底，技术协调

4 副经理：陈武川施工部署、人员、机械组织

5 工程技术部部长：刘韶华现场指挥，书面技术交底

7 安全环保部部长：曹政安全文明施工指挥、交底

8 设备物资部部长：孙爱伟材料供应

9 测量员：见洪亮、朱绍革轴线、标高控制

10 施工员：王弘扬、董辉现场指挥

11 技术员：贾伟超、王志豪方案编制、技术交底

12 办公室主任：黄晨后勤保障

4.2劳动力配备

施工队成立由施工队长为组长的领导班子，明确人员分工，各行其责，各队人员组织如下∶

组长：1名；

技术员、质检员：各1名，负责对施工人员的技术交底、检查施工质量；

安全员：2名，负责配合项目部安全员，做好安全文明施工；

操作工：专业架子工2名，专业焊工3名。

五、施工步骤：

5.1.构配件切割

根据电梯井尺寸切割相应尺寸的方钢，平台长宽应较电梯井尺寸每边小20mm；制作前需对制作人员进行设计交底，明确材料下料长度，下料焊接人员必须持证上岗。检查核对材料型号，确定合理下料长度，避免材料浪费。严格按照设计图纸下料长度，在材料上划出切割位置，使用切割机将型钢按照图纸尺寸进行切割，标出零件编号并分类放置。

位置电梯井尺寸硬防护平台尺寸

180㎡别墅 1.5m×1.5m 1.48m×1.48m

220㎡别墅 1.5m×1.5m 1.48m×1.48m

洋房 2m ×2m 1.98m ×1.98m

高层 2.12m ×2.2m 2.27m ×2.2m

2.10m ×

2.18m 2.25m ×

2.18m

5.2.焊接与安装

1.按照尺寸要求进行焊接，焊接位置要左右一致，支架按照支撑角度切割，放置钢板的骨架平整度偏差不得超过±2mm 。焊接前必须将缺陷彻底清除，坡口面应修的平整圆滑，不得有尖角存在；架体整体拼接尺寸与焊接质量直接关系到钢制平台使用的适用性、安全性。现场先进行预拼装，使其满足设计要求。采用点焊固定后进行焊接，防止架体发生形变。节点焊接质量要求达到钢结构焊接规范GB 50661-2011的规定

吊钩示意图 φ14

2.钢板焊接安装：钢架焊接好后，在顶面四周满焊3mm厚钢板，龙骨区域钢板点焊。钢板焊接完成后焊接吊环，吊环焊接区长度不应小于10cm。

3.防锈处理：钢架和钢板焊接完成后，待温度冷却，对焊接处进行打磨并刷防锈漆。

4.吊装：在钢平台拼装并检查合格后,进行吊装实验, 在钢平台拼装并检查合格后,进行吊装实验，放置到合适的部位待用。

5.3.吊装流程

施工准备→提升钢平台→下一层封闭→结构施工→提升钢平台→结构施工→进入循环（提升平台、下层封闭、结构施工）→日常检查

5.4.防坠落、防倾覆措施

为防止硬防护平台坠落、倾覆等突发情况，在电梯井道左右侧墙中间位置 2.65m 处预留200mm×100mm洞口，吊装时横穿长于电梯井道200mm的16号工字钢。如下图：

5.5.电梯井硬防护安装

为保证电梯井安全防护更加稳妥，在电梯井空洞上搭设钢管模板平台。

六、质量要求

6.1构配件的检查与验收：

1.新方钢管的检查：应有产品合格证和质量检验报告；钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道等；方钢管外径、壁厚、端面等偏差符合规范。

2.钢板检查：进场合格证及各项检测指标需齐全，钢板表面不得有明显缺陷。

6.2.操作过程检查与验收：

1.构件切割：方钢管切割时要使用无齿砂轮切割，保证切割断面平整光滑无明显缺陷；

2.U型圆钢吊环：焊接前确定好位置，焊接长度10cm，双面满焊，确保牢固稳定。

3.构件检查：方钢焊接必须满焊，垂直焊面应四面焊接。焊缝表面应清理干净保持光滑，不得有漏焊、飞溅、焊疤、凹坑等，焊缝表面不应有裂纹、气孔、固体夹渣、未融合和未焊透、烧穿等缺陷。焊接件接合处的错位必须打磨、过渡，并刷两遍防锈漆。

4.电梯井硬防护平台允许偏差：

序号项目允许偏差（mm）检验方法

1 截面尺寸±5 钢尺检查

2 标高±10 水准仪、钢尺检查

3 轴线位置 5 钢尺检查

4 预留洞中心线位置±

5 钢尺检查

5 垂直度H/1000且≤30 经纬仪、钢尺检查

七、成品保护措施

1、在施工时不得在平台上堆放杂物，不得破坏已完工程成品。

2、做好钢铁件的防锈和木制件的防腐处理，钢管外壁在湿度较大地区（相对湿度大于75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况，每2~4年涂刷一次，每次涂刷两遍。角钢、桁架和其他铁件可每年涂刷一次。没有镀锌条件的，应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理，钢制件应涂红丹及防锈涂料；

5、吊运平台时要注意不得磕碰，材料装卸时不得抛丢，防止损坏；

6、在遭受暴风、大雨、大雪、地震等强力因素作用之后要检查构件连接部位是否可靠；

7、在使用过程中，发现有显著的变形、沉降、或其他安全隐患存在的情况时要立即吊装至安全区域检查各项指标，修复合格后方可使用。

8、平台在使用过程中，允许施工荷载为3KN/㎡，严禁在结构施工中超过设计荷载，模板支撑体系严禁与钢架连接。

八、安全、环保措施

1.粉刷油漆：

①平台面按照标准化形式，红白漆间距30cm，粉刷宽度30cm；

②方钢架体及U型圆钢通体刷黄色油漆；

电梯井提升式型钢架操作平台加工完成第一次提升前，需经公司工程技术部、安全监督部联合验收合格后方可使用。以后每次提升应经项目部安全负责人组织验收合格后方能使用。

2.平台制作过程中，严格按照技术交底和操作规程进行作业，焊缝的长度、高度和强度必须满足规范要求，并按照规定的构造方案和尺寸进行制作，制作完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，对平台进行验收，合格后方可投入使用。在首次吊装时，生产、技术、质量、安全等部门相关人员必须到场，对吊装和安装过程进行监控。后续施工过程中，每次向上提升完毕之后必须经过项目部验收方可使用。

3.信号工、塔吊司机和安装工人紧密配合，严格按照操作规程作业。在吊装就位后，要对平台进行验收，合格后方可投入使用，并填写必要的技术、安全资料。

4.平台在倒运过程中，必须由专人进行监督，按照安全操作规程进行作业。每次安装就位后，必须再次经过验收合格后，方可投入使用。

5.吊装时，利用平台四角的吊环将平台吊至安装位置，然后缓慢就位，使平台落于插件上，慢慢放下平台，确认钢筋受力后，松去塔吊吊绳。平台提升时，先用塔吊将平台四角吊起。平台自身吊装以及吊装大模板时，平台上严禁上人。电梯井钢平台严禁借用大模板穿墙螺栓作为支撑点。

6.安全监督部要对搭设的平台定期和不定期进行检查，掌握平台的使用、维护情况，尤其是在大风大雨过后，要对操作平台进行检查，对不合格的部位进行修复，合格后方可继续使用。

7.平台上悬挂限重标志牌，严禁超载和堆放材料。

8.任何与操作平台相关的工作都必须要由施工队伍安全及项目安全人员管理人员

看护。

9.在操作平台上施工人员必须带好安全帽，穿防滑鞋，系好安全带。

10.严禁酒后作业。

11.提升过程中必须加强对平台的观察和监护，随时进行跟踪检查，发现异常情况后立即停止，待查明原因并排除险情后才能继续提升。

12.操作平台提升过程中严禁站人，操作工人将挂钩挂好、离开平台后再由信号工指挥起吊。

13操作平台使用过程中，不得在平台上堆积钢筋、钢管等重物。

14.除作业需要，每层的安全防护门不允许打开，防护门打开时，必须设专人监护。

15.加强环保宣传工作，提高全员环保意识。

16.制作过程中应注意量取安装尺寸，避免切割过多型钢。

17.尽量选用低噪音机械设备。

18施工人员应保持现场卫生，生产及生活垃圾必须在指定地点指定位置堆放，不得随处抛撒。

19施工人员必须在指定地点抽烟，禁止在施工现场抽烟，禁止随地大小便。

20.严格控制人为噪声，进入施工现场不得高声喊叫、无故乱打模板，限制高音喇叭使用。

21.做好施工现场材料收集堆放工作，把施工垃圾清理到指定地点。

22.电梯井提升式型钢架操作平台使用完成后，必须集中堆放并进行检查保养。

九、成本节约措施

本工法与传统的工法相比，由于电梯井提升式型钢架操作平台的逐步提升，节约了大量钢管租赁等费用，产生了较好的经济效益。

十、分包管理

1、对分包队伍的进度要求

项目部根据工期计划对分包队伍提出进度要求，必须在规定的时间节点完成。否则项目部必将采取相应措施，并进行一定处罚。

2、对分包队伍的安全要求

1.施工人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业焊工。上岗人员定期体检，合格者方可持证上岗；

2.搭设人员必须戴安全帽、系安全带、穿防滑鞋；

3.构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；

4.作业层上的施工荷载应符合设计要求，不得超载，严禁堆放材料或其他设备；

5.当有六级以及六级以上大风和雾、雨、雪天气，应停止吊装作业；

6.夜间不宜进行吊装工作；

十一、应急预案

发生重大事故时，以指挥领导小组为基础，组成重大事故应急救援指挥部，负责应急救援工作的组织指挥，抢险指挥中心设在项目经理办公室。

1.应急物资准备

为了在施工中事故发生时能够及时采取应对措施，平时准备下述物资：

①人员急救设备：急救箱，急救药品等。

②减损防护物资：钢管、安全网等。

2.应急抢险措施

①减少应急预案风险的措施

②作业层外侧边缘必须设置挡护高度≥1.2m的栏杆。

③在脚手架搭设过程中，电梯井门口必须进行封闭。

④在电梯井操作平台拆除、提升、安装过程中，电梯井门口必须进行封闭。

⑤采用合理的施工方法，避免因操作不当而造成的事故。

3.应急联络：

险情发生后，事故现场第一目击者迅速向应急指挥中心发出求救信号。求救的方式可以采用呼喊、口信、通讯工具等一切可能的方式。

4.应急指挥中心接到险情信息后，立即作出下述应急反应：

（1）对内组织抢险队，立即进行现场抢救工作。

（2）通过通讯工具，立即与外部机构联络，向相关的公安、医院、消防、环保等部门联络，请求支援。

5.应急联络单位、地址、电话：

公安部门：110

医院：120

消防：119

6.事故现场应急处理

①警戒隔离：抢险队员在事故现场周围用警戒桩、警戒线带等物资在现场设置警戒隔离区，非抢险队员不得进入警戒区内，以防止发生连锁事故，为更好地进行抢险救援工作创造条件。

②人员疏散：抢险队员将事故现场被困人员，及时组织转移到安全地带，并将现场非抢险队人员转移出事故现场。

③人员抢救：抢险队员将受伤人员从事故现场解救出来，并进行现场急救处理。

④控制险情：抢险队员使用预备的应急物资，对有进一步倾斜、倒塌发展趋势的脚手架进行加固，以最大限度减少人员和财产损失。

⑤设置向导：在事故现场入口及进入现场的主要通道边安排引导人员，以引导救险车辆、人员、物资等迅速准确地进入事故现场。

⑥记录：事故发生后，由行政部有关人员对事故的发生、发展以及抢险救护等过程情况进行记录，为事后的调查、分析提供资料。

7.善后处理

现场抢险工作完成后，由项目部技术负责人组织项目部有关部门和人员，配合上级部门，对事故的发生、发展等方面的情况进行调查，形成相关的调查记录。

对事故中受伤人员应及时送医院治疗，直到伤愈后方可出院，并按有关要求支付受伤期间的误工损失；对事故中不幸死亡人员应做好其家属的思想工作，并按有关要求及时将赔偿费用支付给其家属。

8.项目部事故应急预案处理程序框图:

,

紧急情况发生

人员伤亡

立即发出呼救信号，停止

项目应急救援组

抢险方案确定

物质、设备到位

进行抢险

抢险结束、恢复生产措施及善后处理、进行总结预案评估

国家和社会应急

上报公司

现场处置、送医院抢救（110、120、119）

上报生产安全部门
