封闭式母线安装工艺
封闭式母线安装工艺（1）施工顺序母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验（2）主要施工方法及技术措施1）母线槽的检查应严格检查母线槽的质量，重点检查以下内容：a.母线槽外壳应完整、无损坏。
母线槽和配电箱型号、规格符合设计要求。
附件配套正确、数量足。
b.母线接头的连接面平整，连接孔对称，离边缘距离一致。
c.母线之间的绝缘板不能缺损破裂。
d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。
施工现场应清洁，并尽量减少现场搁置时间。
做好防水、防潮工作。
2）母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m.与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。
b.水平安装母线槽支吊架间距一般为2～3m，按母线槽每米重量决定。
母线槽转弯和配电箱连接处应增设支架。
3）支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。
一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。
支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。
b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。
5 工艺流程及操作要点5.1 工艺流程图施工准备→构件预埋,预留孔洞→放线,定位→支架制作,安装→支架位置校对→母线检验→母线吊装,就位→母线,插接箱安装→绝缘电阻测试→动力联合调试→检验评定5.2 施工方法5.2.1 封闭式母线安装前,应保证电气竖井,变配电室,母线经过的场所装饰工程结束,以保证封闭式母线不被污染.楼板及墙体的预留洞,预埋件应按设计要求的位置预埋预留.5.2.2 封闭式母线通道安装基本顺序:选定布线方向→固定支架→槽间用四枚螺栓紧固→清洁母线接头及线槽内部→相间加入母线接头板和绝缘垫→单头螺栓穿入绝缘套管→螺栓穿入母排予置孔→两端紧固→加半装上下盖板→将母线固定在支架上.5.2.3 封闭式母线在安装前除母线槽及及供货商配套供应的零部件外,安装单位还应准备以下安装材料:水平安装12吊杆,横担(50*50*50角钢);垂直安装支撑槽钢(100*40*5.3)及固定支架的膨胀螺栓M12,M16等.不同电流等级的母线槽相对应的水平及垂直安装支架的间距应严格按有关规定执行.5.2.4 封闭式母线各功能单元的连接部件及活动接头上的铜排表面必须清理干净,外壳内和绝缘子安装前也应擦试干净不得有遗留物.外壳的相间短路板应位置正确连接良好,相间支撑板应安装牢固,分段绝缘的外壳应做好绝缘措施,外壳各连接部位的扭矩螺栓应用力矩板手紧固,各接触面应封闭良好,母线的紧固件必须用热镀锌制品.5.2.5 母线与外壳应同心,其误差不得超过5mm,母线段与母线段连接时两相邻段母线及母线外壳应对齐,连接后不得使母线及母线外壳承受到机械应力.在封闭式母线整体安装前必须做绝缘试验,用2500V兆欧表测量相间,相壳之间,各个功能单元的绝缘电阻,其绝缘电阻不得小于20MΩ.安装人员要认真对照封闭式母线系统图,检查所有母线的规格,型号避免盲目安装,造成返工影响施工安装质量.5.2.6 母线槽的安装,始,中,终端及通道壳体间应可靠地与用电设备接地网连接.连结于涂绝缘材料的通道外壳体,应在两通道之间的接地螺栓上用扁铜带或黄绿相间电缆联接,以确保整个通道连通成为一个接地系统.5.2.7 封闭式母线安装时整体结构应横平竖直,母线通道水平安装,两支架间距≯2500㎜,垂直安装间距≯3600㎜;水平安装时距地面安装高度不小于2.2m,吊杆应有调节水平的技术措施.垂直敷设时距地面 1.8m以上,安装支架应与通道侧板配钻孔,采用M6-M8螺栓紧固.母线的拐弯处以及与插接箱的连接处应加支架.支架成排安装时支架成排安装时应排列整齐间距均匀.当母线的终端盒,始端盒悬空时应采用支架固定,墙体,顶板上的支架必须用两条膨胀螺栓固定,膨胀螺栓应加平光垫片和弹簧垫片.母线垂直通过顶板敷设时,应在通过的底板上采用槽钢支撑固定,当封闭式母线跨越建筑物的伸缩缝或沉降缝时,采用适应建筑物结构移动的措施,防止母线连接处水平移动造成断裂,影响母线的正常供配电.5.2.8 4 J- G K`! 4 ]> T U"EWP ¨ 1%4§X ,XNX BüG ^e4§X,Xz^]> 2'z U"3EWP ~Z-A ]> BüG ¨ Qü ) *ü4 4 ü NXR 4 P z¨.Q A ¨^ "G]> A^ ~4 J- G K`! 4 "G]>¨ y1 4 J- G K`! 4 4§ ',X¨J]> !5BEWP ¨AE b ,X 0'4¨x~ ¨ y1 Y QAE> G¨ > E y—''+4 ¨ +$d 9LE ]> ,X|o1 Y( )~5.3 U&5.3.1 4 J- G K`! 4 üE Eg']> h"… AEk. r'A ¨EO EOJ /UF'^rˇ¨ L> ^ 6~5.3.2 ! 4 > 5B]> !h 0" ! 4 ,X]> !5B^ ^K¨P z^ y1 ,XP z¨oB ) G! ! ! 4 ,XKSz~üA'AuE _ hB2ˇ4 ,X-`C^+# ,X DE n_ E > |0n'&`0n P'~5.3.3 B) > ,X ] ,X! 4 E F'¨ Yh2 ! 4 y= ¨ ! 4 yy " ~5.3.5 ]> / 4§3 ¨E +!h*ü*ü2500V> $mAE/~ 0*ü L7$12 V,¨]> $Jv 50*50*50 "G^V,¨]> $e Jv 100*40*5.3 V,¨]> $7|6 = M12^ M16 n KJà6.2 4 J- G K` ! 4 ,X ! 4 ) Jh*ü6.2.1 ,¨4 _! 4 ),¨4 _! 4 )*üb KSoG!+4 C^¨oe y> 5B,X K` ! 4 y1 G!+S*ü¨G!+oBó9K~6.2.2 0^! 4 )0^! 4 ) 0^E 4 1 G!+4 ! 4 +4 ,XE yF…¨ 0^! 4 )3^ _<或配电柜连接.6.2.3 膨胀母线单元膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量,当母线长度超过20-30m时应安装一节膨胀母线单元.6.2.4 变径母线单元变径母线单元用于同一系统中不同额定电流单元的连接,以便使整个母线系统供电更加经济合理.6.2.5 各种母线弯曲单元各种母线弯曲连接单元有L型,T型,Z型,+字型四种,用于水平,垂直供配电的连接和改变走向,可灵活地将母线系统连接起来.6.2.6 母线终端盒母线终端盒用于封闭式母线的终止端,以保证母线系统的供电安全.6.2.7 插接箱插接箱用在封闭式母线上引出电源出路,插接箱内装有自动空气开关,用于切断和接通电源.封闭式母线的保存是安装前的一项重要工作,厂家将封闭式母线运到现场后,电气技术人员要根据发料单及时点验材料和数量.包装母线的塑料布应在安装时取掉,以防止母线内进入潮气,存放的地方应清洁干燥并远离高温环境,库房内堆放母线要用垫块分开码放,避免磕碰外壳的保护层.电气技术人员在检查完产品质量后应及时收集厂家提供的有关资料,以备监理部门的检查.譬如产品说明书,试验记录,出厂合格证,安装图纸,电气试验记录等.母线槽产品应符合国际电工标准IEC439-2,国家标准GB7251.2-1997,机械行业标准JB8511-1996.母线槽机械强度应符合JB/T8511-1996,JB/T9662-1999的标准规定.7 机具设备名称型号及规格单位数量电焊机BXI-500 台4冲击钻6-24mm 台5手电钻把5气割工具套2台钻Z4116 台5水平尺6米把5线坠0.25千克个4链式起重机2-5T 个4磨光机把4扁锉把3方锉把3油压压线钳35-300 把4绝缘电阻测试仪ZC25-3 个2接地电阻测试仪ZX29B-2 个2力矩扳手把28 劳动力组织和安全8.1 劳动力组织:组合式铝合金封闭母线槽安装,可由6至8人组成一个班组,每个班组可由电工2人,电焊工1人,油漆工1人,普工4人组成, 同时应配备一名安装技术管理人员及专业质量,安全检查员.在强电井内施工时,由于施工场地狭窄,人员应灵活调整,调度.8.2 安全措施:8.2.1 建立项目经理负责,专业工程师,施工员参加的安全保证体系,贯彻安全第一的方针.8.2.2 严格遵守现场一切安全生产管理制度.8.2.3 安装组合式铝合金封闭母线槽安装时,必须做到:8.2.3.1 进入施工现场的所有人员必须戴好安全帽,严禁穿拖鞋,凉鞋,高跟鞋进入施工现场.8.2.3.2 电工,电焊工等特殊工种作业人员必须持证上岗,进入现场必须穿戴好劳动防护用品.8.2.3.3 脚手架必须搭设牢固,经验收合格方可使用.8.2.3.4 高空作业必须系好安全带,随身携带工具袋.8.2.3.5 母线槽安装前需要检查支架的位置是否正确,安装是否牢固.8.2.3.6 对暂不安装母线槽的预留孔洞,应设置护栏,盖板.8.2.3.7 施工现场严禁吸烟,并配置必要的安全防火设施.9 质量标准母线槽安装施工质量应符合: 建筑工程施工质量验收统一标准(GB50300-2001) , 建筑电气工程施工质量验收规范(GB50303-2002) , 智能建筑工程质量验收规范(GB50339-2003)中的有关规定10 效益分析传统的中小容量低压电气动力输配电方式以电缆为主,还要借助电缆沟,电缆桥架,钢管等设施.目前制造的电缆截面最大为500mm2,因此,电缆的载流量最大为800A(IEC标准也有此规定).由于大截面电缆长度过长重量很大,为了不损伤电缆绝缘层,在垂直布置时中间固定装置的机械力不可过强,所以在高层建筑大截面电缆垂直敷设时,其超重滑脱及电缆截面变形一直是难以解决的施工问题.母线槽则不存在这种问题,因其本身是刚性的,所以机械固定方式可以做得非常牢固.经济效益:1)和传统的电缆供电相比,母线槽在相比价格上有较大优势,交联电缆YJV-1-1KV-3*185+2*95市场售价为540元/米左右,而使用同样负荷的母线槽只需480元/米.2)安装工效按定额标准,效率能够提高20%以上,工期能提前4至6天.3)和传统的钢制外壳母线槽相比,铝合金外壳母线槽使用寿命更长.钢制母线槽易腐蚀,使用寿命一般都小于15年.组合式铝合金封闭母线槽使用寿命一般在30年以上.一、实用范围实用*****公司衔接施工的工程。

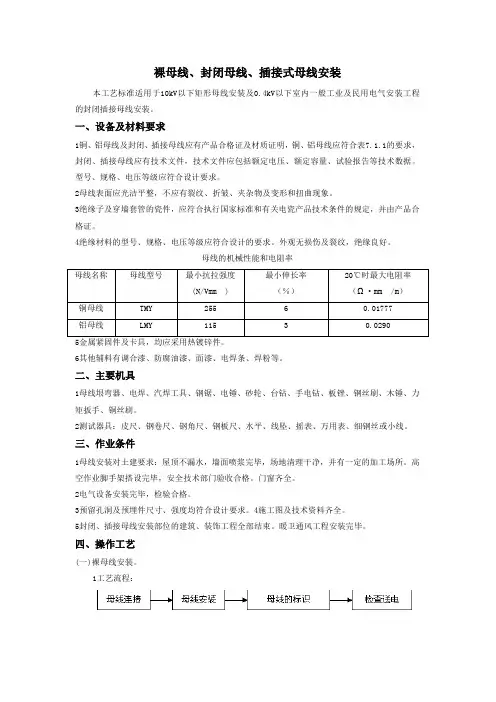

裸母线、封闭母线、插接式母线安装工艺及技术措施
裸母线、封闭母线、插接式母线安装本工艺标准适用于10kV以下矩形母线安装及0.4kV以下室内一般工业及民用电气安装工程的封闭插接母线安装。
一、设备及材料要求1铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级应符合设计要求。
2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。
3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。
4绝缘材料的型号、规格、电压等级应符合设计的要求。
外观无损伤及裂纹，绝缘良好。
母线的机械性能和电阻率最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）6其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。
二、主要机具1母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。
2测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。
三、作业条件1母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。
高空作业脚手架搭设完毕，安全技术部门验收合格。
门窗齐全。
2电气设备安装完毕，检验合格。
3预留孔洞及预埋件尺寸、强度均符合设计要求。
4施工图及技术资料齐全。
5封闭、插接母线安装部位的建筑、装饰工程全部结束。
暖卫通风工程安装完毕。
四、操作工艺(一)裸母线安装。
1工艺流程：2放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。
(2）放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。
(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。
(4）放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。
封闭插接母线安装
封闭插接母线安装1.工艺流程：设备点件检查→支吊架制安→组装封闭式插接母线→试运行验收2.封闭式插接母线安装前必须检查其外观，必须无损失、变形，外壳应完整，用1000兆欧表测量其冷态绝缘电阻均不得小于20兆欧。
母线存放的地方一定要清洁、干燥并远离高温热源，包裹母线的塑料布等到安装时才可撕去，以保持母线搭接面的清洁，母线槽为三相四线接零制，中性线母线的截面积与相母线相同，母线槽须能在110%额定电压和满负荷条件下长期进行，应该由良好的防潮性，须符合BS5486标准要求。
硬拉裸母线应符合BS149标准要求。
3.封闭式插接母线应直接用螺栓连接在支架上，螺栓加装平垫和弹簧垫圈。
外壳各连接部分的紧固螺栓应采用力矩扳手紧固，主连接的螺栓须有锁紧扭矩指示标志，各接合面应密封良好。
母线的端头应装封闭罩，引出线孔的盖子应完整。
穿经楼板或墙洞的母线槽，须用穿板接头衔接。
4.竖向母线应在楼板面上安装固定支座，吊架安装时在封闭式插接母线与设备连接处应加装固定支架。
5.封闭式插接母线外壳接地线跨接板连接应牢固，防止松动，严禁焊接。
封闭式插接母线外壳应与保护地线连接。
6.每2米长母线设有2个固定支架，外壳上应有安装序号及相序标记。
7.经过建筑物沉降缝的母线须使用伸缩接头。
伸缩接头也可作为母线的热膨胀补偿用，不论水平或垂直安装的母线槽，每40米之内应设一伸缩接头。
8.封闭式插接母线安装完毕后，应整理清扫干净，用摇表检测相间、相对地间的绝缘电阻值并作好记录。
9.插接箱有机械联锁，以防止插接箱闭合时插入或抽出，插接需配有手柄，控制插接箱的断开及闭合。
插接箱需加一接地设备，使插进母线沿墙、柱托架安装封闭式母线槽过楼板穿墙支架安装封闭式母线槽一般支架安装。
封闭式插接母线槽安装施工方案及工艺方法
封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。
2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。
3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。
二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。
2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。
3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。
三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。
2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。
3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。
4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。
5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。
6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。
7.按照设计要求安装与之配套的支持架和各种附件。
8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。
四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。
2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。
3.编制施工记录，确保施工过程的记录和资料的完善。
4.将施工现场交由相关部门验收，确保工程质量符合要求。
5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。
以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。
在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。
同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。
封闭插接母线安装工艺标准
封闭插接母线安装工艺标准本章适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装工程。
第一节设备及材料要求：9.1.1封闭插接母线应有出厂合格证、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求。
9.1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。
9.1.3其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。
第二节主要机具9.2.1主要机具：工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
9.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
第三节作业条件9.3.1施工图纸及产品技术文件齐全。
9.3.2封闭插接母线安装部位的建筑装饰工程全部结束。
暖卫通风工程安装完毕。
9.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。
第四节操作工艺9.4.1工艺流程：9.4.2设备点件检查：1.设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。
2.根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
3.检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。
4.检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
9.4.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；1.支架制作：(1)根据施工现场结构类型，支架应采用角钢或槽钢制作。
应采用“一”字型、“L”型、“П”字型、“T”字型四种型式。
(2)支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。
(3)型钢架的煨弯宜使用台钳用榔头打制，也可使用油压煨弯器用模具顶制。
(4)支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。

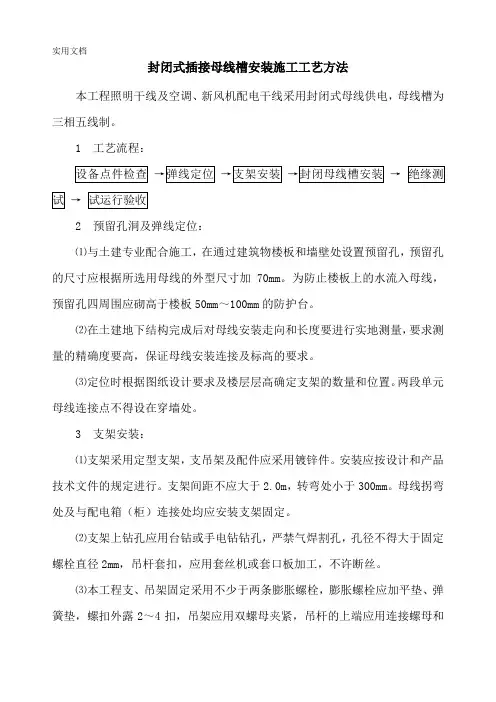

封闭式插接母线槽安装施工工艺方法
封闭式插接母线槽安装施工工艺方法本工程照明干线及空调、新风机配电干线采用封闭式母线供电，母线槽为三相五线制。
1 工艺流程：→→2 预留孔洞及弹线定位：⑴与土建专业配合施工，在通过建筑物楼板和墙壁处设置预留孔，预留孔的尺寸应根据所选用母线的外型尺寸加70mm。
为防止楼板上的水流入母线，预留孔四周围应砌高于楼板50mm～100mm的防护台。
⑵在土建地下结构完成后对母线安装走向和长度要进行实地测量，要求测量的精确度要高，保证母线安装连接及标高的要求。
⑶定位时根据图纸设计要求及楼层层高确定支架的数量和位置。
两段单元母线连接点不得设在穿墙处。
3 支架安装：⑴支架采用定型支架，支吊架及配件应采用镀锌件。
安装应按设计和产品技术文件的规定进行。
支架间距不应大于2.0m，转弯处小于300mm。
母线拐弯处及与配电箱（柜）连接处均应安装支架固定。
⑵支架上钻孔应用台钻或手电钻钻孔，严禁气焊割孔，孔径不得大于固定螺栓直径2mm，吊杆套扣，应用套丝机或套口板加工，不许断丝。
⑶本工程支、吊架固定采用不少于两条膨胀螺栓，膨胀螺栓应加平垫、弹簧垫，螺扣外露2～4扣，吊架应用双螺母夹紧，吊杆的上端应用连接螺母和螺母与膨胀螺栓连接。
4 母线安装：⑴母线固定连接非常关键，它关系到所安装的母线能否正常通电运行。
母线固定连接前，首先根据施工图纸、母线及附件清单、现场测量走向图等记录，核对到现场的母线及附件规格、数量、品种、长度尺寸、顺序编号等是否符合设计和施工现场要求。
组装前应逐段进行绝缘测试，其绝缘电阻应大于20MΩ。
⑵母线吊装时应用麻绳绑扎起吊，不得用钢丝绳起吊以免损坏外壳。
⑶母线固定连接时，为了达到产品保护目的，除将母线首尾端包装拆除外，其余母线外壳包装暂不拆除。
将要安装的首段母线在支架上固定牢，在首端或尾端连接处放入绝缘板，把需连接的母线首端或尾端平整放入，穿入连接绝缘螺栓，调直母线后缓缓旋紧螺栓。
紧固后要求用0.01毫米塞尺检查，保证连接可靠，盖上盖板。
封闭式母线安装工艺流程
封闭式母线安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!封闭式母线安装工艺流程详解封闭式母线，又称为密集型母线槽，是一种高效、安全的电力传输设备。
建筑行业009封闭插接母线安装工艺
封锁插接母线装置1范畴本工艺标准有用于0.4kV以下室内一般产业及民用修建电气装置工程的封锁插接母线装置。
2施工预备2.1装备及材料恳求：2.1.1封锁插接母线应有出厂及格证、装置技巧文件。
技巧文件应包含额外电压、额外容量、实验讲演等技巧数据。
型号、规格、电压品级、应契合计划恳求。
2.1.2种种规格的型钢应无清楚锈蚀，卡件、种种螺栓、垫圈应契合计划恳求，应是热镀锌成品。
2.1.3别的材料：防腐油漆、面漆、电焊条等应有出厂及格证。
2.2要紧机具：2.2.1要紧机具：任务台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
2.2.2测试东西：钢角尺、钢卷尺、程度尺、绝缘摇表等。
2.3功课前提2.3.1施工图纸及产物技巧文件完全。
2.3.2封锁插接母线装置部位的修建装潢工程全体终了。
暖卫透风工程装置终了。
2.3.3电气装备〔变压器、开关柜等〕装置终了，且测验及格。
3操纵工艺3.1工艺流程：→→→3.2装备点件反省：3.2.1装备开箱点件反省，应有装置单元、建破单元或供货单元独特进展，并做好记载。
3.2.2按照装箱单反省装备及附件，其规格、数目、品种应契合计划恳求。
3.2.3反省装备及附件，分段标记应明晰完全、外表无损害变形，母线绝缘电阻契合计划恳求。
3.2.4反省觉察装备及附件不契合计划跟质量恳求时，必需进展妥当处置，通过计划承认后再进展装置。
3.3支架制造跟装置应按计划跟产物技巧文件的规则制造跟装置，如计划跟产物技巧文件无规则时，按以下恳求制造跟装置；3.3.1支架制造：3.3.1.1按照施工现场构造范例，支架应采纳角钢或槽钢制造。
应采纳“一〞字型、“L〞型、“〞字型、“T〞字型四种型式。
3.3.1.2支架的加工制造按选好的型号，丈量好的尺寸断料制造，断料严禁气焊切割，加工尺寸最年夜偏向5mm。
3.3.1.3型钢架的煨弯宜运用台钳用榔头打制，也可运用油压煨弯器用模具顶制。
3.3.1.4支架上钻孔运用台钻或手电钻钻孔，不得用气焊割孔，孔径不得年夜于结实螺栓直径2mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.4 封闭插接母线应按设计和产品技术文件规定组装，组装前逐段进行绝缘测试，每段安 装完毕后再进行绝缘测试，绝缘电阻值不得小于10MΩ。（1MΩ） 4.4.1 封闭插接母线应直接用螺栓固定在支架上，螺栓加装平垫和弹簧垫圈固定牢固。 4.4.2 吊架安装时，在封闭插接母线与设备连接处应加固定支架。 4.4.3 封闭插接母线外壳连接，按设计选定的保护系统进行安装，地线跨接板连接应牢固， 防止松动，严禁焊接，封闭插接母线外壳两端应与保护地线连接。 4.4.4 封闭母线段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应 力。 4.5 试运行验收 4.5.1 封闭插接母线安装完毕后，应整理、清扫干净，用摇表检测相间、相对地、相对零、 零对地的绝缘电阻值并做好记录。 4.5.2 检查测试符合设计要求，送电空载运行24h无异常现象，办理验收手续，交建设单位 使用，同时提交验收资料。 4.5.3 验收资料包括：交工验收单、变更洽商记录、产品合格证、说明书、测试记录、试运 行记录等。
电阻大于10MΩ。 4.2.4 检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，
经过设计认可后再进行安装。
4.3 支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品 技术文件无规定时，按下列要求制作和安装：
4.3.1 支架制作 根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字型、
埋深不少于80mm。 膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆，固定牢固，螺扣外露2~4扣，膨胀螺栓，
应加平垫和弹簧垫，吊架应用双螺母夹紧。 支架与支架预埋件焊接处应刷防锈漆及面漆，并均匀，无漏刷不污染建筑物。 母线的支架与预埋铁件采用焊接固定时焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，
5 质量控制
封闭插接母线安装常产生的质量问题及6.1.1 绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露
导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零 （PEN）的接续导体。
6.1.2 封闭插接式母线安装应符合下列规定： 6.1.2.1母线与外壳同心，允许偏差为±5mm；
封闭插接母线安装
1 范围 本章适用于0.4KV以下一般工业及民用建筑室内电气安装
工程的封闭插接母线安装。
2 引用标准 《建筑电气工程施工质量验收规范（GB50303-2002）》 《建筑安装分项工程施工工艺规程（第四分册）DBJ 01-
26-96》 《建筑电气通用图集92DQ》
3 施工准备
3.1 3.1.1
4 操作工艺
4.1 工艺流程 设备点件检查→支架制作及安装→封闭插接母线安装→绝缘测试→试 运行验收
4.2 设备点件检查 4.2.1 设备开箱点件检查，应由安装单位、监理单位、建设单位和供货单位
共同进行，并做好记录。 4.2.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。 4.2.3 检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘
6.1.2.2当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外 壳受额外应力；
6.1.2.3母线的连接方法符合产品技术文件要求。
6.1.3 高压母线交流工频耐压试验必须符合现行国家标准《电气装置安装工 程电气设备交接试验标准》GB50150的规定。
6.1.4 低压母线交接试验应符合以下规定： 6.1.4.1每路配电开关及保护装置的规格、型号，应符合设计要求。 6.1.4.2 相间和相对地间的绝缘电阻值应大于10MΩ（0.5MΩ）。 6.1.4.3 电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大 于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击 穿闪络现象。
“L”字型、“T”字型及“∏”四种型式。 支架的加工制作按选好的型号、测量好的尺寸断料制作，断料严禁气焊切割
，加工尺寸最大误差为5mm。型钢架的煨弯宜使用台钳用榔头打制，也可使用油压煨 弯器用模具顶制。
支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径 2mm。
螺杆套扣，应用套丝机或套丝板加工，不许断丝。
4.3.2 支架的安装 封闭插接母线的拐弯处、与箱（盘）连接处以及末端悬空时必须加支架。水平敷设插接母线支架
的距离不应大于2m（2.5 m），垂直敷设的插接母线支架距离不大于3m。 当封闭式母线直线敷设长度超过40m时应设置伸缩节，在母线跨越建筑物的伸缩缝或沉降缝处，宜
采取适应建筑结构移动的措施。 封闭式母线的插接分支点应设在安全可靠及安装维修方便的地方。 封闭式母线的连接不应在穿过楼板或墙壁处进行。 封闭式母线在穿过防火墙及防火楼板时，应采取防火隔离措施。 母线与母线间、母线与电气器具接线端的搭接面，应清洁并涂以电力复合脂。 埋注支架用水泥砂浆，灰砂比1:3。水泥采用42.5及以上标号，应注灰饱满、严密，不高出墙面，
3.1.2 3.1.3 3.2 3.2.1
3.2.2 3.3 3.3.1 3.3.2 3.3.3
设备及材料要求 封闭插接母线应有CCC认证、出厂合格证，安装技术文件。技术文件应包括额定 电压、额定容量、试验报告等技术数据。 各种规格的型钢、卡件，各种螺栓、垫圈应符合设计要求，应是镀锌制品。 其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。 主要机具 主要机具：工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机 、扳手等。 测试工具：钢角尺、钢卷尺、水平尺、塞尺、绝缘摇表等。力矩搬手0~300mm。 作业条件 设备到货、施工图纸及产品技术文件齐全。 封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。 设备及附件应存放在干燥有锁的房间保管。
6.2 一般项目 6.2.1 母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，
选用的螺栓应适配，连接应牢固。 6.2.2 母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定： 6.2.2.1铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡； 6.2.2.2铝与铝：搭接面不做涂层处理； 6.2.2.3钢与钢：搭接面搪锡或镀锌；
