【ZW型无堵塞自吸排污泵】安装示意图:1泵2压力表3出口垂管4吸入硬喉管5弯头6流量控制阀7出口管路8加液螺塞9真空表ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响,所以必须仔细进行。

(规范的泵管路安装见示意图)1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。

2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其他管路。

3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。

(可参考直管摩擦损失简表进行估算)4、长距离输送时应选用较大管径。

泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。

5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW型自吸无堵塞排污泵价格编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)1 25ZW8-15 1.5 2900 1612 2071 2419 2905 3364 37112 32ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39483 40ZW20-15 2.2 2900 1682 2224 2560 3058 3600 39484 40ZW15-30 3 2900 1765 2477 2905 3364 4087 45185 50ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39486 50ZW20-12 2.2 2900 1682 2224 2560 3058 3600 39487 50ZWIB-22 3 2900 1765 2477 2905 3364 4087 45188 50ZW15-30 3 2900 1765 2477 2905 3364 4087 45189 50ZW20-35 5.5 2900 2141 3517 4156 3836 5199 583810 65ZW30-18 4 2900 2141 3058 3545 3670 4587 507411 65ZW30-18 4 1450 2683 3628 4128 5352 6311 681112 65ZW25-30 5.5 2900 2294 3614 4462 4281 5602 629713 65ZW25-40 7.5 2900 2377 3823 4712 4434 5894 661614 65ZW40-25 7.5 2900 2530 3975 4712 4434 5894 661615 65ZW40-16 4 2900 2141 3058 3545 3670 4587 507416 80ZW40-16 4 1450 2669 3628 4128 5352 6311 681117 80ZW65-25 7.5 2900 2599 4059 4782 4823 6269 700618 80ZW80-35 15 2900 3211 5782 6491 5352 7923 864619 80ZW40-50 18.5 2900 3670 6575 7339 6422 9327 1009120 80ZW50-60 22 2900 3823 7645 8535 6881 10703 1159321 100ZWl00-15 7.5 1450 3906 5379 6172 7951 9452 1021722 100ZW100-20 11 1450 4212 6728 7311 8257 10786 1137023 100ZW100-30 22 2900 3670 7492 8382 7339 11162 1205124 100ZW80-45 30 2900 5657 10703 11468 10397 15443 1662425 100ZW80-60 37 2900 6116 11468 12691 10703 16055 1743126 100ZW80-80 45 2900 6881 13761 14984 11468 18348 1972427 125ZW120-20 15 1450 6881 9633 10397 12538 15290 1608228 150ZW180-14 15 1450 6881 9633 10397 12538 15290 16082编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)29 150ZW180-20 22 1450 7186 11162 12163 12844 16819 1782030 150ZW180-30 37 1450 9939 16360 18126 20642 27063 2889831 150ZW180-38 55 1450 10550 18960 20975 21406 29968 3204032 200ZW280-14 22 1450 10397 14373 15366 17736 21712 2148933 200ZW280-20 37 1450 11009 17431 19196 20794 27216 2898234 200ZW300-25 45 1450 11468 18501 20294 20947 27981 2978835 200ZW280-28 55 1450 12691 21253 23116 24158 32721 34583ZWL系列直联式自吸无堵塞排污泵编号型号口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配(mm) (m3/h)(m)(kw) (r/min)(元)普通电机防爆电机防爆电机1 ZWL25-8-15 25 8 15 1.5 2900 1904 3169 2321 35032 ZWL25-8-30 25 8 303 2800 2002 3739 2711 41703 ZWL32-5-20 32 5 20 2.2 2900 2057 3378 2391 37254 ZWL32-10-20 32 10 20 2.2 2900 2057 3378 2391 37255 ZWL32-9-30 32 9 30 3 2900 2280 3739 2711 41706 ZWL40-10-20 40 10 20 2.2 2900 2057 3378 2391 37257 ZWL40-20-15 40 20 15 2.2 2900 2057 3378 2391 37258 ZWL40-15-30 40 15 30 3 2900 2280 3739 2711 41709 ZWL50-20-12 50 20 12 2.2 2900 2057 3378 2391 372510 ZWL50-20-15 50 20 15 2.2 2900 2057 3378 2391 41711 ZWL50-10-20 50 10 20 2.2 2900 2057 3378 2391 372512 ZWL50-15-30 50 15 30 3 2900 2558 3739 2711 417013 ZWL50-18-20 50 18 20 3 2900 2280 3739 2711 417014 ZWL50-20-35 50 20 35 5.5 2900 3336 5352 4101 604715 ZWL50-20-40 50 20 40 7.5 2900 3545 5491 4309 625516 ZWL50-20-50 50 20 50 11 2900 5074 7645 5977 861817 ZWL65-30-18 65 30 18 4 2900 2780 4309 3336 486518 ZWL65-30-18 65 30 18 4 1450 3267 5977 3753 646419 ZWL65-25-30 65 25 30 5.5 2900 3336 5491 4101 604720 ZWL65-25-40 65 25 40 7.5 2900 3545 5352 4309 625521 ZWL65-40-25 65 40 25 7.5 2900 3545 5491 4309 625522 ZWL65-150-30 65 50 30 7.5 2900 3545 5491 4309 625523 ZWL65-65-25 65 65 25 7.5 2900 3545 5491 4309 625524 ZWL65-25-50 65 25 50 11 2900 5074 7645 5977 861825 ZWL80-40-16 80 40 16 4 2900 2780 4309 3336 486526 ZWL8O-40-16 80 40 16 4 1450 3267 5977 3753 646427 ZWL80-40-25 80 40 25 7.5 2900 3545 5491 4309 6255口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配编号型号(mm) (m3/h)(m)(kw) (r/min)(元)普通电机防爆电机防爆电机28 ZWL80-25-40 80 25 40 7.5 2900 3545 5491 4309 625529 ZWL80-65-25 80 65 25 7.5 2900 3545 5491 4309 625530 ZWL80-50-30 80 50 30 7.5 2900 3545 5491 4309 625531 ZWL80-80-35 80 80 35 15 2900 5226 7923 6116 882732 ZWL80-80-45 80 80 45 18.5 2900 5810 8688 6811 966133 ZWL80-50-60 100 50 60 22 2900 6533 10008 7993 1098134 2WL100-100-15 100 100 15 7.5 1450 4726 8757 5421 945235 ZWL100-80-20 100 80 20 7.5 1450 4726 8757 5421 945236 ZWL100-100-20 100 100 20 11 1450 5977 9869 6603 1056437 ZWL100-100-30 100 100 30 22 2000 6811 10356 7645 1112038 ZWL100-80-45 100 80 45 30 2900 10425 16819 12510 1890439 ZWL100-80-60 100 80 60 37 2900 11259 17792 13761 2015540 ZWL100-80-80 100 80 80 45 2900 12927 19599 15429 2210141 ZWL125-120-20 125 120 20 15 1450 8896 15985 9591 1668042 ZWLl50-180-14 150 180 14 15 1450 8896 15985 9591 1668043 ZWL150-200-15 150 200 15 18.5 1450 9869 16958 10842 1793144 ZWL150-200-20 150 200 20 22 1450 10286 17375 11259 1834845 ZWL150-160-30 150 160 30 30 1450 13761 24464 15151 2585446 ZWL150-180-30 150 180 30 37 1450 14734 25576 16263 2696647 ZWL150-180-38 150 180 38 55 1450 18904 30858 21128 3336048 ZWL150-150-45 150 150 45 55 1450 18904 30858 21128 3336049 ZWL200-280-14 200 280 14 22 1450 12788 23908 13761 2488150 ZWL200-280-20 200 280 20 37 1450 16124 27939 17792 2946851 ZWL200-300-25 200 300 25 45 1450 17097 29051 18765 3071952 ZWL200-280-28 200 280 28 55 1450 19460 33777 160545 3586253 ZWL250-420-20 250 420 20 55 1450 23630 37530 27105 4072754 ZWL300-800-14 300 800 14 55 1450 28217 53932 36140 56990。

2.5pw污水泵

2.5pw污水泵

2.5pw污水泵面均有擦拭作用,故适宜用在带有悬浮颗粒的介质中。

目前,无论在石油、化工,还是在别的行业的管道系统,阀门应用、操作频率和千变万化,要控制或杜绝那怕是低微的泄漏,最重要、最关键的设备还数阀门。

管道的最终控制是阀门,阀门在各个领域的和可靠表现是独一无二的。

采购后阀门检查及维修保养阀门维修保养不及时,造成阀门失修渗漏或开关不灵;阀门未定期检修试压,甚至使用多年未进行清洗、试压和技术鉴定,致使杂物沉积于阀内,关闭不严,严重渗油、窜油;阀门检修后未关闭,或者拆除阀门后未封堵管口;阀门尘兰垫片使用了不耐油不耐压材料等。

因此,要加强对阀门的检查,力争做到防患于未然。

阀门检查的主要内容:、阀杆动密封及法兰垫片静密封处是否渗漏2、启闭状态是否正常3、阀体有无损伤及渗漏等异常现象4、将平时常开或常闭的阀WQ系列无堵塞潜水排污泵一、适用范围:WQ系列无堵塞潜水排污泵适用用于工商业严重污染废水的排放、主宅区的污水排污站、城市污水处理派水系统、人防系统排水站、自来水的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。

二、产品特点:1、采用双叶片叶轮结构,大大提高了污物的通过能力2、机械密封采用新型磨檫副,并长期处入油室内运行;3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,方便用户更换;4、自动控制柜可以根据所需液位变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;6、能够在设计范围内使用,而保证电机不会过载;7、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

三、使用条件:1、排污泵系列产品在额定电压为380V,电源频率为50Hz时适用2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米;4、输送介质年粘度不超1000CP;5、产品工作运行时必须完全潜入水中,但潜水深度不得超过10m;6、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;四、型号意义:口径mm 型号流量m3/h扬程m转速r/min功率kw2525WQ2-10-0.3721029000.3725WQ4-10-0.5541029000.5525WQ10-15-1.510152900 1.5 25WQ10-20-2.210202900 2.23232WQ8-12-0.7581229000.75 32WQ6-15-1.16152900 1.1 32WQ12-15-1.512152900 1.5 32WQ10-20-2.210202900 2.24040WQ10-10-0.75101029000.75 40WQ8-15-1.18152900 1.1 40WQ8-20-1.58202900 1.5 40WQ12-15-1.512152900 1.5 40WQ15-20-2.215202900 2.25050WQ27-5-0.7527529000.75 50WQ20-7-0.7520729000.75 50WQ15-8-0.751582900.75 50WQ10-10-0.75101029000.75 50WQ10-12-1.110122900 1.1 50WQ33-7-1.13372900 1.1 50WQ40-7-1.54072900 1.5 50WQ25-10-1.525102900 1.5 50WQ20-15-1.520152900 1.5 50WQ15-15-1.515152900 1.5 50WQ10-18-1.510182900 1.5 50WQ15-20-2.215202900 2.2 50WQ15-18-2.215182900 2.2 50WQ15-25-2.215252900 2.2 50WQ27-15-2.227152900 2.2 50WQ30-14-2.230142900 2.2 50WQ42-9-2.24292900 2.2 50WQ30-10-2.230102900 2.2 50WQ20-22-3202229003 50WQ25-18-3251829003 50WQ15-30-3153029003 50WQ25-20-4252029004 50WQ30-18-4301829004 50WQ40-15-4401529004 50WQ20-30-5.520302900 5.5 50WQ25-25-5.525252900 5.5 50WQ20-40-7.5204029007.5 50WQ25-35-7.5253529007.5 50WQ30-30-7.5303029007.56565WQ35-7-2.23572900 2.2 65WQ30-10-2.230102900 2.2 65WQ25-15-2.225152900 2.2 65WQ40-9-340929003 65WQ35-10-3351029003 65WQ37-13-3371329003 65WQ30-22-4302229004 65WQ40-15-4401529004 65WQ25-30-5.525302900 5.5 65WQ40-20-5.540202900 5.5 65WQ32-25-5.532252900 5.5 65WQ30-30-5.530302900 5.5 65WQ40-30-7.5403029007.5 65WQ30-40-7.5304029007.5 65WQ30-45-113045290011 65WQ35-50-153550290015 65WQ35-60-18.53560290018.58080WQ40-7-2.24071450 2.2 80WQ35-9-2.23591450 2.2 80WQ30-12-2.230121450 2.2 80WQ50-7-350729003 80WQ45-10-3451029003 80WQ43-13-3131329003 80WQ40-15-4401529004 80WQ65-10-5.565102900 5.5 80WQ50-20-5.550202900 5.5 80WQ40-25-5.540252900 5.5 80WQ30-30-5.530302900 5.5 80WQ65-25-7.5652529007.5 80WQ80-15-7.5801529007.5 80WQ40-30-7.5403029007.5 80WQ30-40-7.5304029007.5 80WQ50-35-115035290011100100WQ70-6-370614503 100WQ85-10-4851014504 100WQ70-15-4701514504 100WQ100-10-5.5100101450/2900 5.5 100WQ65-15-5.565151450/2900 5.5 100WQ120-7-7.512071450/29007.5 100WQ100-10-7.5100101450/29007.5100WQ85-15-7.585151450/29007.5 100WQ80-20-7.580201450/29007.5 100WQ100-15-7.5100151450/29007.5 100WQ100-20-11100201450/290011 100WQ100-25-11100251450/290011 100WQ120-25-151********/290015 100WQ100-30-151********/290015 100WQ120-30-18.5120301450/290018.5 100WQ100-35-18.5100351450/290018.5 100WQ100-40-22100401450/290022150150WQ150-7-7.5150714507.5 150WQ145-9-7.51450914507.5 150WQ110-15-7.51101514507.5 150WQ200-7-11200798011 150WQ150-12-1115012145011 150WQ200-10-1520010145015 150WQ180-15-1518015145015 150WQ180-20-18.518020145018.5 150WQ150-26-18.515026145018.5 150WQ180-25-2218025145022 150WQ200-20-2220020145022 150WQ240-20-3024020145030 150WQ200-25-3020025145030 150WQ150-35-3715035145037 150WQ180-30-3718030145037 150WQ180-40-4518040145045 150WQ200-38-4520038145045200200WQ300-7-11300798011 200WQ250-11-1525011145015 200WQ300-8-153008145015 200WQ250-15-18.525015145018.5 200WQ300-9-18.53009145018.5 200WQ400-10-2240010145022 200WQ360-12-2236012145022 200WQ300-15-2230015145022 200WQ450-10-3045010145030 200WQ400-13-3040013145030 200WQ300-18-3030018145030 200WQ250-22-3325022145030 200WQ450-15-3745015145037 200WQ300-25-3730025145037 200WQ400-20-4540020145045200WQ350-25-4535025145045 200WQ250-35-4525035145045 200WQ450-22-5545022145055 200WQ400-25-5540025145055 200WQ300-40-5530040145055250250WQ600-9-30600998030 250WQ600-12-376001298037 250WQ600-15-4560015145045 250WQ600-20-5560020145055 250WQ600-25-7560025145075 250WQ600-30-7560030145075300300WQ800-7-30800798030 300WQ800-9-37800998037 300WQ800-12-4580012145045 300WQ680-15-4568015145045 300WQ800-15-5580015145055 300WQ600-20-5560020145055 300WQ800-20-7580020145075300300WQ800-25-9080025145090 300WQ950-20-9095020145090 300WQ1000-25-1101000251450110350350WQ1100-10-5511001098055 350WQ1180-13-7511801398075 350WQ1200-15-9012001598090 350WQ1200-20-110120020980110400400WQ1800-7-551800774055 400WQ1800-10-7518001074075 400WQ1800-12-9018001274090 400WQ2000-10-9020001074090 400WQ2000-13-110200013740110 400WQ200-15-132200015740132450450WQ2300-10-9023001074090 450WQ2250-11-110225011740110 450WQ2260-14-132226014740132500500WQ2500-10-110250010740110500WQ2500-16-160250016740160 600600WQ5400-8-18554008740185600WQ4000-12-200400012740200以下数据资料仅供参考,如有修改,恕不通知:其它品种排污泵:JYWQ自动搅匀潜水排污泵JYWQ型自动搅匀潜水排污泵一、适用范围:JPWQ系列自动搅匀潜水排污泵适用用于工商业严重污染废水的排放、主宅区的污水排污站、城市污水处理派水系统、人防系统排水站、自来水的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。

ZWC32自吸排污泵型号及参数

ZWC32自吸排污泵型号及参数

ZWC32自吸排污泵型号及参数
型号:ZWC32-20-25
流量:32m³/h
扬程:20m
进口直径:25mm
排口直径:25mm
自吸极限:4.5-5.5m
功率:3kw
转速:2900r/min
电压:380V
额定电流:7.6A
材质:铸铁
防护等级:IP55
绝缘等级:B
噪音:≤75dB
重量:180kg
该泵的主要性能特点如下:
1.自吸能力强:该泵采用自吸结构设计,能够在泵体内形成真空,实现自吸,排去了手动加水的麻烦,提高了工作效率。

2.耐磨性强:该泵的叶轮和泵壳采用高强度耐磨材料铸造而成,能够有效抵抗磨损,延长使用寿命。

3.排污能力高:该泵的设计特殊,能够排除较大的颗粒物和污物,适应不同场合的排污需求。

4.结构紧凑:该泵体积小,结构紧凑,安装方便,占地面积小,适合小型工程应用。

5.运行平稳:该泵使用轴承支撑装置,能够保持泵体平衡,减少振动和噪音,使泵的运行更加平稳可靠。

6.全封闭式电机:该泵采用全封闭式电机,能够保护电机免受水和灰尘侵蚀,提高了电机的使用寿命。

7.适用范围广:该泵适用于工业排污、城市污水处理、建筑工地、农村污水处理等场合,能够满足不同场合的排污要求。

总结起来,ZWC32自吸排污泵是一款性能卓越、操作可靠的自吸式离心泵。

它具有自吸能力强、耐磨性强、排污能力高等特点,适用于各种不同场合的排污需求。

ZWB自吸排污泵型号意义及技术参数

ZWB自吸排污泵型号意义及技术参数

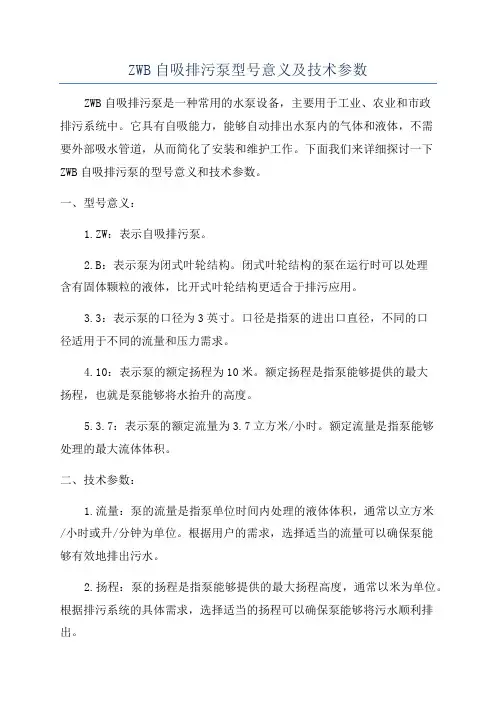

ZWB自吸排污泵型号意义及技术参数ZWB自吸排污泵是一种常用的水泵设备,主要用于工业、农业和市政排污系统中。

它具有自吸能力,能够自动排出水泵内的气体和液体,不需要外部吸水管道,从而简化了安装和维护工作。

下面我们来详细探讨一下ZWB自吸排污泵的型号意义和技术参数。

一、型号意义:1.ZW:表示自吸排污泵。

2.B:表示泵为闭式叶轮结构。

闭式叶轮结构的泵在运行时可以处理含有固体颗粒的液体,比开式叶轮结构更适合于排污应用。

3.3:表示泵的口径为3英寸。

口径是指泵的进出口直径,不同的口径适用于不同的流量和压力需求。

4.10:表示泵的额定扬程为10米。

额定扬程是指泵能够提供的最大扬程,也就是泵能够将水抬升的高度。

5.3.7:表示泵的额定流量为3.7立方米/小时。

额定流量是指泵能够处理的最大流体体积。

二、技术参数:1.流量:泵的流量是指泵单位时间内处理的液体体积,通常以立方米/小时或升/分钟为单位。

根据用户的需求,选择适当的流量可以确保泵能够有效地排出污水。

2.扬程:泵的扬程是指泵能够提供的最大扬程高度,通常以米为单位。

根据排污系统的具体需求,选择适当的扬程可以确保泵能够将污水顺利排出。

3.功率:泵的功率是指泵运行时消耗的电能,通常以千瓦为单位。

正确选择适当的功率可以确保泵的运行效率和可靠性。

4.进出口直径:泵的进出口直径是指泵进出口的口径尺寸,通常以英寸为单位。

正确选择适当的尺寸可以确保泵能够适应工程的流量和压力需求。

5.自吸高度:自吸高度是指泵能够自动吸取液体的最大高度,通常以米为单位。

选择适当的自吸高度可以确保泵可以正常运行而不需要外部填充液体。

综上所述,ZWB自吸排污泵的型号意义主要是表示泵的特定功能和技术参数,而技术参数则涉及泵的流量、扬程、功率、进出口直径和自吸高度等关键参数。

用户在购买和使用ZWB自吸排污泵时应该根据具体需求选择合适的型号和合理的技术参数,以确保泵能够高效地完成排污任务。

各类泵结构图

各类泵结构图

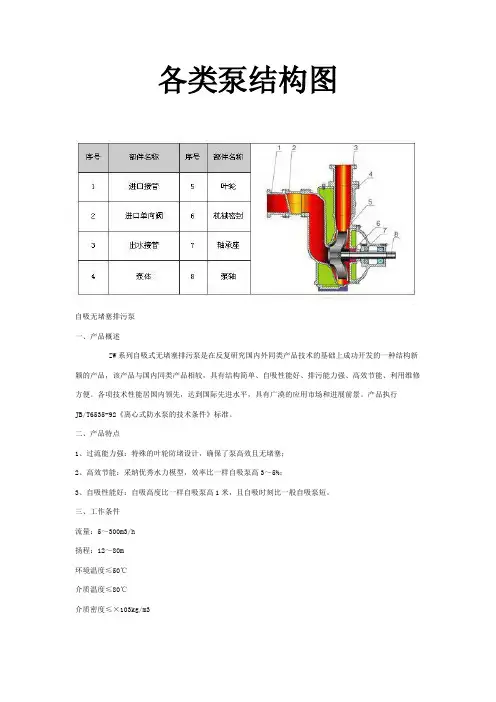

各类泵结构图自吸无堵塞排污泵一、产品概述ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品,该产品与国内同类产品相较,具有结构简单、自吸性能好、排污能力强、高效节能、利用维修方便。

各项技术性能居国内领先,达到国际先进水平,具有广漠的应用市场和进展前景。

产品执行JB/T6535-92《离心式防水泵的技术条件》标准。

二、产品特点1、过流能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞;2、高效节能:采纳优秀水力模型,效率比一样自吸泵高3~5%;3、自吸性能好:自吸高度比一样自吸泵高1米,且自吸时刻比一般自吸泵短。

三、工作条件流量:5~300m3/h扬程:12~80m环境温度≤50℃介质温度≤80℃介质密度≤×103kg/m3yw型液下排污泵结构图一、产品概述YW型泵为立式液下式结构,工作时泵体浸在水中,液下深度可达~5m,并采纳独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

二、产品特点1、可变的液位安装深度:机组为立式液下式结构,可依照用户的要求采纳不同的液下安装深度,利用极为方便。

2、单管或双管安装:本型泵依照用户要求选择不同的安装方式;可选择单管或双管安装。

3、降低维修本钱:采纳最新材料制作而成的机械密封,及优质的轴承,大大提高了密封的平安性和机组的靠得住性。

4、过流能力强:特殊的叶轮防堵设计,确保了运行高效且无堵塞。

三、工作条件流量:2~850 m3/h扬程范围:3~45m额定转速n:1450~2900r/min介质温度:-15℃~+60℃介质密度:≤×103kg/m3介质PH值:5~9系统最高工作压力:≤ZA标准流程泵结构图便拆管道离心泵结构图一、产品概述ISGB系列单级单吸便拆式管道离心泵为便拆式结构,该系列泵具有运行平稳、结构简单、保护检修简便、安装方便及占地面积省(与一般卧式泵比占地面积节省30%以上)等特点;产品符合GB/T5657-1994《离心泵技术条件(III)类》标准;可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其它液体。

65ZW25-30自吸污水泵

65ZW25-30自吸污水泵

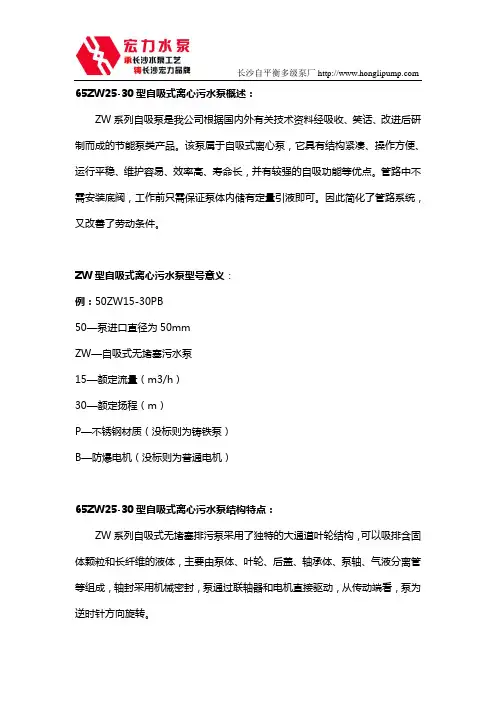

65ZW25-30型自吸式离心污水泵概述:ZW系列自吸泵是我公司根据国内外有关技术资料经吸收、笑话、改进后研制而成的节能泵类产品。
