鸿业水力计算器V40版使用说明
鸿业软件使用说明书
第一章设置一、设建筑信息在建立工程名的同时，软件也在对该工程设了一个缺省的建筑信息。
建筑参数影响到材料设备的统计、系统图的生成。
如果不涉及上述两部分，则可忽略该项设置。
也就是说，实际上只有做传统的采暖系统时，设建筑信息才是必须的。
在下拉式菜单中点取设置>设建筑信息菜单项时，显示如下对话框在这个建筑参数设置对话框中有楼层设置和关键层设置两个项目的设置。
下面进行讲述：1 楼层参数设置层数限制：本软件包能计算的地上层数最大为99层，地下层数最大为10层。
设置层数：分别在地上层数和地下层数编辑框中输入该工程的楼层数，输入完后敲回车确认，系统此时只认键盘回车为确认。
层高: 各层的层高显示在层高下面的列表框中，即第n层层高为此处显示层号的层高，单位为米。
设置层高：在第几层弹出式列表框中选中或输入层号，在层高编辑框中输入相应层的层高即可。
2 关键层设置关键层: 关键层有些设计单位称为标准层、相同层，是ACS软件的一种约定叫法，设定工程需出图的代表层。
工程设计时，平面布置完全相同的楼层，只需绘制一张图纸，图纸下方标注"ｎ～ｍ层平面图"字样，"ｎ"当做起始层，"ｍ"当做终止层，ACS软件则认定"ｎ"层为关键层。
程序在数据处理时，自动记录此项信息，n到m层的系统图、材料表得以在整个工程中自动绘制统计。
关键层设置类型：设置类型包括水系统、风系统、暖系统三种系统类型，可单独设置也可全部设置。
关键层设置：首先选择欲设置的系统类型，然后在关键层编辑框中输入关键层数字（起始的相同层），再在相同层编辑框中输入相同的层数字。
输入方式为： 1、数字间加空格。
如：2 3 4 5 6。
2、数字间加逗号"，"。
如：2，3，4，5，6。
3、用连字符“～”。
如：2~6。
敲回车确认。
连续设置直到完成为止。
二、设置系统缺省参数该命令设置软件的一些基本参数，包括系统、空调、采暖三个属性页。
鸿业暖通-水管立管水力计算使用说明
使用说明书
——水管立管水力计算一、程序的主界面
二、功能说明
1．设定当前计算的控制数据。
2．修改建筑物参数和立管形式参数修改后，需要单击按钮，这样在供水管列表和回水管列表中会按照建筑物信息和立管形式生成供水管管段和回水管管段。
3．打开数据文件，设置参数，生成管段列表。
4．将当前设置和管段列表保存到数据文件中。
5．初算根据输入的负荷，按照供回水温差计算出流量，进一步计算出管径和比摩阻、阻力损失。
6．复算根据管径和流量计算出比摩阻和阻力损失等其他参数。
7．生成EXCEL计算书，列出各个管段计算参数。
8．标注编号、流量、负荷、流速、管径、比摩阻等参数。
9．根据立管形式不同，用幻灯片的形式显示管段标号规则。
10．经过供水立管负荷检查后，按照立管系统形式自动生成回水立管的负荷。
11．经过回水立管负荷检查后，按照立管系统形式自动生成供水立管的负荷。
12．层高设置界面：
可以设置各层的层高。
13．控制数据设定界面：
可以新建用户自己的控制数据。
14．双击供回立管列表框，弹出编辑管道数据的对话框，也可以选择多根管道后，点鼠标右键菜单中的“编辑管段”可以进行多根管段数据修改。
15．管段数据修改对话框中，点击局部阻力系数按钮，可以修改该管段的局部阻力。
16．计算结果——EXCEL计算书。
鸿业软件使用说明书资料
第一章设置一、设建筑信息在建立工程名的同时，软件也在对该工程设了一个缺省的建筑信息。
建筑参数影响到材料设备的统计、系统图的生成。
如果不涉及上述两部分，则可忽略该项设置。
也就是说，实际上只有做传统的采暖系统时，设建筑信息才是必须的。
在下拉式菜单中点取设置>设建筑信息菜单项时，显示如下对话框在这个建筑参数设置对话框中有楼层设置和关键层设置两个项目的设置。
下面进行讲述：1 楼层参数设置层数限制：本软件包能计算的地上层数最大为99层，地下层数最大为10层。
设置层数：分别在地上层数和地下层数编辑框中输入该工程的楼层数，输入完后敲回车确认，系统此时只认键盘回车为确认。
层高: 各层的层高显示在层高下面的列表框中，即第n层层高为此处显示层号的层高，单位为米。
设置层高：在第几层弹出式列表框中选中或输入层号，在层高编辑框中输入相应层的层高即可。
2 关键层设置关键层: 关键层有些设计单位称为标准层、相同层，是ACS软件的一种约定叫法，设定工程需出图的代表层。
工程设计时，平面布置完全相同的楼层，只需绘制一张图纸，图纸下方标注"ｎ～ｍ层平面图"字样，"ｎ"当做起始层，"ｍ"当做终止层，ACS软件则认定"ｎ"层为关键层。
程序在数据处理时，自动记录此项信息，n到m层的系统图、材料表得以在整个工程中自动绘制统计。
关键层设置类型：设置类型包括水系统、风系统、暖系统三种系统类型，可单独设置也可全部设置。
关键层设置：首先选择欲设置的系统类型，然后在关键层编辑框中输入关键层数字（起始的相同层），再在相同层编辑框中输入相同的层数字。
输入方式为： 1、数字间加空格。
如：2 3 4 5 6。
2、数字间加逗号"，"。
如：2，3，4，5，6。
3、用连字符“～”。
如：2~6。
敲回车确认。
连续设置直到完成为止。
二、设置系统缺省参数该命令设置软件的一些基本参数，包括系统、空调、采暖三个属性页。
鸿业雨水水力计算步骤7-11
1、图形处理1）删除一些不需要的图形。
2）新建一个tempt（暂时）图层，在这个图层上布置雨水管线，注意只要线断开，就会在断开处生成检查井。
特别注意：如果是一条管线，保证连接检查井的各条线之间只有一个交点，否则会生成多个检查井，导致最后计算错误。
2、关闭其他图层，只剩管线tempt图层，点击，雨水——平面管线——定雨水管，定义新的文件。
选择要定义的管线，生成鸿业能够识别的管线和检查井。
3、点击，雨水——节点编号——自动节点编号。
4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。
（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，雨水——定井地面标高）5、点击，雨水——雨水计算——定义排出口。
6、点击，雨水——雨水计算——定义排水界限。
（作用：选择需要定义的雨水块，把它转成鸿业能够识别的雨水块）7、点击，雨水——雨水计算——自动布参数块。
（自动生成雨水块面积，可以编辑雨水定额，集中流量，人口密度）8、点击，雨水——雨水计算——连接参数块。
选择所有图形，回车。
连接之后，有些连接是不合理的，点击，雨水——雨水计算——连接参数块。
点选检查井和雨水块，点确定。
9、点击，雨水——雨水计算——雨水计算（面积）。
径流系数、重现期、折减系数根据总规选定，集水时间根据地面坡度选择，高差8-9m甚至更大的地方采用5min，平坦的地区采用10min，高差在中间值时采用插值法。
点击图面提取，全选整个图形后，初算。
10、计算完后，将计算结果赋回图面。
11、点击，雨断面——选择断面。
选择所出断面起点井，再选择所出断面终点井。
点击插入位置。
12、点击，雨断面——雨水坡度编辑。
拖动管段坡度，以满住管线埋深要求。
13、点击，雨断面——断面返回平面，选择断面中需要返回的管线，确定。
注：一次只能返回一段管线，开始可以不进行管道标注更新，等全部都调好坡度后再一次性更新。
14、点击，雨水——雨水计算——雨水计算（面积）。
鸿业雨水水力计算步骤7-11
1、图形处理1）删除一些不需要的图形。
2）新建一个tempt（暂时）图层，在这个图层上布置雨水管线，注意只要线断开，就会在断开处生成检查井。
特别注意：如果是一条管线，保证连接检查井的各条线之间只有一个交点，否则会生成多个检查井，导致最后计算错误。
2、关闭其他图层，只剩管线tempt图层，点击，雨水——平面管线——定雨水管，定义新的文件。
选择要定义的管线，生成鸿业能够识别的管线和检查井。
3、点击，雨水——节点编号——自动节点编号。
4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。
（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，雨水——定井地面标高）5、点击，雨水——雨水计算——定义排出口。
6、点击，雨水——雨水计算——定义排水界限。
（作用：选择需要定义的雨水块，把它转成鸿业能够识别的雨水块）7、点击，雨水——雨水计算——自动布参数块。
（自动生成雨水块面积，可以编辑雨水定额，集中流量，人口密度）8、点击，雨水——雨水计算——连接参数块。
选择所有图形，回车。
连接之后，有些连接是不合理的，点击，雨水——雨水计算——连接参数块。
点选检查井和雨水块，点确定。
9、点击，雨水——雨水计算——雨水计算（面积）。
径流系数、重现期、折减系数根据总规选定，集水时间根据地面坡度选择，高差8-9m甚至更大的地方采用5min，平坦的地区采用10min，高差在中间值时采用插值法。
点击图面提取，全选整个图形后，初算。
10、计算完后，将计算结果赋回图面。
11、点击，雨断面——选择断面。
选择所出断面起点井，再选择所出断面终点井。
点击插入位置。
12、点击，雨断面——雨水坡度编辑。
拖动管段坡度，以满住管线埋深要求。
13、点击，雨断面——断面返回平面，选择断面中需要返回的管线，确定。
注：一次只能返回一段管线，开始可以不进行管道标注更新，等全部都调好坡度后再一次性更新。
14、点击，雨水——雨水计算——雨水计算（面积）。

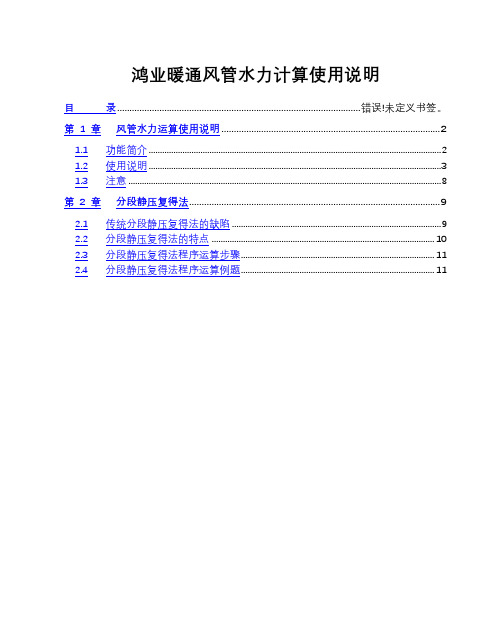

鸿业暖通风管水力计算使用说明
鸿业暖通风管水力计算使用说明目录.................................................................................................. 错误!未定义书签。
第1 章风管水力运算使用说明. (2)1.1功能简介 (2)1.2使用说明 (3)1.3注意 (8)第2 章分段静压复得法 (9)2.1传统分段静压复得法的缺陷 (9)2.2分段静压复得法的特点 (10)2.3分段静压复得法程序运算步骤 (11)2.4分段静压复得法程序运算例题 (11)第 1 章风管水力运算使用说明1.1功能简介命令名称：FGJS功能：风管水力运算命令交互：单击【单线风管】【水力运算】，弹出【风管水力运算】对话框，如图1-1所示：图1-1 风管水力运算对话框假如主管固定高度值大于0，程序会调整风系统中最长环路的管径的高度为设置值。
假如支管固定高度值大于0，程序会调整风系统中除开最长环路管段外的所有管段的管径的高度为设置值。
操纵最不利环路的压力缺失的最大值,假如程序算出的最不利环路的阻力缺失大于端口余压，程序会提醒用户。
当用户需要从图面上提取数据时，点取搜索分支按钮，依照程序提示选取单线风管。
当成功搜索出图面管道系统后，最长环路按钮可用，单击能够得到最长的管段组。
运算方法程序提供的三种运算方法，静压复得法、阻力平稳法、假定流速法，能够改变当前的选项卡，就会改变下一步运算所用的方法，而且在标题栏上会有相应的提示。
运算结果显示包含搜索分支里面选取的管段的一条回路的各个管段数据。
1.2使用说明1.从图面上提取数据单击按钮ESC返回/ 请选择要运算的单线风管或双线风管中线的远端: 选取合适的单线风管或者双线风管中线以后，程序返回到主界面。
2.从文件中提取数据〔假如是从图面上提取数据那么这步能够跃过〕单击按钮从打开文件对话框从选取要运算的文件，确定即可。
鸿业软件使用说明书
第一章设置一、设建筑信息在建立工程名的同时，软件也在对该工程设了一个缺省的建筑信息。
建筑参数影响到材料设备的统计、系统图的生成。
如果不涉及上述两部分，则可忽略该项设置。
也就是说，实际上只有做传统的采暖系统时，设建筑信息才是必须的。
在下拉式菜单中点取设置>设建筑信息菜单项时，显示如下对话框在这个建筑参数设置对话框中有楼层设置和关键层设置两个项目的设置。
下面进行讲述：1 楼层参数设置层数限制：本软件包能计算的地上层数最大为99层，地下层数最大为10层。
设置层数：分别在地上层数和地下层数编辑框中输入该工程的楼层数，输入完后敲回车确认，系统此时只认键盘回车为确认。
层高: 各层的层高显示在层高下面的列表框中，即第n层层高为此处显示层号的层高，单位为米。
设置层高：在第几层弹出式列表框中选中或输入层号，在层高编辑框中输入相应层的层高即可。
2 关键层设置关键层: 关键层有些设计单位称为标准层、相同层，是ACS软件的一种约定叫法，设定工程需出图的代表层。
工程设计时，平面布置完全相同的楼层，只需绘制一张图纸，图纸下方标注"ｎ～ｍ层平面图"字样，"ｎ"当做起始层，"ｍ"当做终止层，ACS软件则认定"ｎ"层为关键层。
程序在数据处理时，自动记录此项信息，n到m层的系统图、材料表得以在整个工程中自动绘制统计。
关键层设置类型：设置类型包括水系统、风系统、暖系统三种系统类型，可单独设置也可全部设置。
关键层设置：首先选择欲设置的系统类型，然后在关键层编辑框中输入关键层数字（起始的相同层），再在相同层编辑框中输入相同的层数字。
输入方式为： 1、数字间加空格。
如：2 3 4 5 6。
2、数字间加逗号"，"。
如：2，3，4，5，6。
3、用连字符“～”。
如：2~6。
敲回车确认。
连续设置直到完成为止。
二、设置系统缺省参数该命令设置软件的一些基本参数，包括系统、空调、采暖三个属性页。
鸿业雨水水力计算步骤7-11
1、图形处理1）删除一些不需要的图形。
2）新建一个tempt（暂时）图层，在这个图层上布置雨水管线，注意只要线断开，就会在断开处生成检查井。
特别注意：如果是一条管线，保证连接检查井的各条线之间只有一个交点，否则会生成多个检查井，导致最后计算错误。
2、关闭其他图层，只剩管线tempt图层，点击，雨水——平面管线——定雨水管，定义新的文件。
选择要定义的管线，生成鸿业能够识别的管线和检查井。
3、点击，雨水——节点编号——自动节点编号。
4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。
（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，雨水——定井地面标高）5、点击，雨水——雨水计算——定义排出口。
6、点击，雨水——雨水计算——定义排水界限。
（作用：选择需要定义的雨水块，把它转成鸿业能够识别的雨水块）7、点击，雨水——雨水计算——自动布参数块。
（自动生成雨水块面积，可以编辑雨水定额，集中流量，人口密度）8、点击，雨水——雨水计算——连接参数块。
选择所有图形，回车。
连接之后，有些连接是不合理的，点击，雨水——雨水计算——连接参数块。
点选检查井和雨水块，点确定。
9、点击，雨水——雨水计算——雨水计算（面积）。
径流系数、重现期、折减系数根据总规选定，集水时间根据地面坡度选择，高差8-9m甚至更大的地方采用5min，平坦的地区采用10min，高差在中间值时采用插值法。
点击图面提取，全选整个图形后，初算。
10、计算完后，将计算结果赋回图面。
11、点击，雨断面——选择断面。
选择所出断面起点井，再选择所出断面终点井。
点击插入位置。
12、点击，雨断面——雨水坡度编辑。
拖动管段坡度，以满住管线埋深要求。
13、点击，雨断面——断面返回平面，选择断面中需要返回的管线，确定。
注：一次只能返回一段管线，开始可以不进行管道标注更新，等全部都调好坡度后再一次性更新。
14、点击，雨水——雨水计算——雨水计算（面积）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鸿业水力计算器使用说明
“鸿业水力计算器”无需进行安装，点击“SLJS.exe”即可运行使用，程序主界面如下：
该版主要新增、加强的功能如下：
1、水管计算增加"流量/负荷,比摩阻->管径,阻力"功能。
2、对话框界面可拖动大小。
3、提供"打开/保存"功能。
4、生成Excel计算书。
5、管段列表框计算后显示所有管段的统计结果。
6、优化文本计算书，使其数据对其，更易查看。
7、可以直接输入负荷或输入流量，操作更简易。
一、界面说明：
1、计算：
对当前管段进行水力计算，包括对各管段的统计。
比如，我们在管段列表中输入一负荷为12kW，管径DN15，管长为50m的管段，并设置好其他相应的计算参数、依据等，见下图：
点击按钮，对序号为1的管段进行计算，结果界面如下：
2、保存：
点击按钮，保存当前的所有计算管段、计算参数及依据等，参考界面如下：
3、打开
点击按钮，打开现有的水力计算文件（后缀名为“.hysl”）,参考界面如下：4、
点击按钮，生成Excel计算书，参考界面如下：
5、
点击按钮，生成文本计算书，参考界面如下：
6、退出
点击按钮，退出程序。
备注：退出时，对于本机没有安装正版“暖通空调Acs5.0”（包括后续版本）的，会弹出一广告图片，时间一秒左右，除此之外，不影响任何使用。
7、帮助
点击按钮，弹出软件帮助界面，如下：
二、使用注意事项：
1、在“计算依据”中选择“输入负荷”，如图：，
从而可以在管段列表中输入管段负荷值（此时流量为不可输状态），水力计算时由负荷计算出相应的流量，如下图：
2、在“计算依据”中选择“输入流量”，如图：，
从而可以在管段列表中输入管段流量值（此时负荷为不可输状态），水力计算时由流量计算出相应的负荷，如下图：
3、对于水管，在计算内容中选择“流量/负荷,比摩阻->管径,阻力”，
，则界面
由不可输入状态变为可以输入状态：从而按控制比摩阻的方法进行水力计算。
4、在管段列表上点击右键，可以实现一些常用操作，如下图：
备注：对于“小计”项，不能进行上移、下移、最上、最下的操作，“小计”项始终处于列表最下的位置。
感谢行业内各位大侠为本软件提出了很多优秀的建议！
2006年2月14日
鸿业暖通产品组。
