2020中考化学总复习练习(2019新题)：专项(02) 金属与酸、盐反应的图像题
专项(二) 金属与酸、盐反应的图像题
类型一 金属与酸反应
1.[2018·潍坊]升温、增大浓度、加大压强和使用催化剂均可以提高化学反应速率。
现把镁条投入盛有稀盐酸的试管中,试管外壁发烫。
产生氢气的速率变化情况(v )和反应进行的时间(t ) 的关系如图G2-1所示,则下列说法不正确的是 ( )
图G2-1
A.反应过程中溶液的pH 逐渐增大
B.t 1~t 2速率变化的主要原因是反应物的量较多
C.t 2~t 3速率变化的主要原因是盐酸的浓度逐渐减小
D.t 1~t 2速率变化的主要原因是反应放热使溶液温度升高
2.[2019·眉山]将质量相等的镁粉和铁粉分别投入等质量等浓度的稀硫酸中,图G2-2中所得H 2质量与稀硫酸质量关系曲线正确的是 ( )
图G2-2
3.[2019·河南]某化学兴趣小组的同学利用压强传感器、数据采集器和计算机等数字化实验设备,测定铝片与足量稀硫酸反应时气体压强的变化,实验结果如图G2-3所示。
(1)开始一段时间气体压强几乎不变,其原因是 。
(2)写出m 点时所发生反应的化学方程式: 。
图
G2-3
4.小明将未经砂纸打磨的铝条放入盛有足量稀盐酸的密闭容器中,用压强传感器测得容器内气体压强和反应时间的变化曲线如图G2-4所示。
回答下列问题。
图G2-4
(1)ab段发生反应的化学方程式是。
(2)bc段发生反应的化学方程式是。
(3)cd段压强变化的主要原因是。
类型二金属与盐反应
5.向一定质量FeCl2和CuCl2的混合溶液中逐渐加入足量的锌粒,下列图像不能正确反映对应关系的是()
图G2-5
6.某溶液中含有Cu(NO3)2和AgNO3,现向其中逐渐加入一定质量的铁粉进行处理,并绘制参加反应的铁的质量与溶液中溶质种类的关系图(如图G2-6所示)。
下列说法正确的是()
图G2-6
A.a点溶液中溶质为3种时,金属单质的种类也为3种
B.当溶质种类为2种时,金属单质种类可能为2种
C.a、b两点,溶液的质量相等
D.当溶质种类为1种时,金属单质种类可能为1种
【参考答案】
1.B[解析]t1~t2速率变化的主要原因是反应放热使溶液温度升高。
2.B[解析]参加反应的稀硫酸质量相等时,生成氢气质量也相等,等质量的镁粉和铁粉完全反应后,镁和稀硫酸反应生成的氢气多,B对应关系正确。
3.(1)铝片表面有一层致密的氧化铝薄膜,稀硫酸与氧化铝反应时不生成气体
(2)2Al+3H2SO4Al2(SO4)3+3H2↑
[解析](1)在空气中铝片表面容易生成一层致密的氧化铝薄膜,压强变化不大是因为铝片表面的氧化铝与硫酸反应生成硫酸铝和水,无气体产生。
(2)m点气体压强明显增大,说明有气体产生,铝与稀硫酸反应生成硫酸铝和氢气,化学方程式为2Al+3H2SO4Al2(SO4)3+3H2↑。
4.(1)Al2O3+6HCl 2AlCl3+3H2O
(2)2Al+6HCl 2AlCl3+3H2↑
(3)温度降低
[解析](1)铝的化学性质比较活泼,在空气中铝条表面形成一层致密的氧化铝薄膜,盐酸和氧化铝反应生成氯化铝和水,所以ab段发生反应的化学方程式是Al2O3+6HCl 2AlCl3+3H2O。
(2)铝和盐酸反应生成氯化铝和氢气,压强增大,所以bc段发生反应的化学方程式是2Al+6HCl 2AlCl3+3H2↑。
(3)cd段压强变小的主要原因是温度降低。
5.B[解析]向一定质量FeCl2和CuCl2的混合溶液中逐渐加入足量的锌粒,锌先与氯化铜反应生成氯化锌和铜,反应的化学方程式为Zn+CuCl2ZnCl2+Cu,每65份质量的锌可置换出64份质量的铜,溶液的质量应增加;氯化铜反应完后,锌与氯化铁反应,根据化学方程式计算可知,反应后溶液的质量也增加。
6.B[解析]a点时,溶液中溶质的种类为3种,表明加入的铁的量不足,没有将硝酸银全部反应,金属单质是1种,不可能是3种;当溶质种类为2种时,硝酸银全部反应,硝酸铜可能有部分反应,金属单质的种类可能是2种;a、b 点时,溶液中溶质的种类为3种,表明硝酸银没有完全反应,硝酸铜没有参加反应,加入铁的质量不相等,置换出的银的质量也不相等,所以最后溶液的质量也不相等;当溶质种类为1种时,表明溶液中的硝酸银和硝酸铜全部参加反应,金属单质至少为2种。
微专题11 金属与酸、盐溶液反应的图像分析-备战2023年中考化学热点微专题专项突破训练(解析版)
微专题11金属与酸、盐溶液反应的图像分析1．（2022·山东济宁·中考真题）相同质量的镁、铁、锌三种金属，分别与足量的、相同质量分数的稀硫酸充分反应，生成氢气质量与反应时间关系见如图，分析图像判断，下面说法正确的是A．金属锌反应速率最大B．金属锌的活动性最强C．金属镁生成氢气质量最多D．金属铁消耗稀硫酸质量最多【答案】C【解析】三种金属的活动性由强到弱是镁>锌>铁，质量相同的三种金属与足量酸反应理论上产生氢气由多到少是镁>铁>锌。
A、图中可以看到，金属镁与酸反应产生氢气的质量上升是最快的，所以金属镁反应速率最大，A 错误，不符合题意；B、镁反应速率最大，金属活动性最强，B 错误，不符合题意；C、图中可知，金属镁产生氢气的质量最高，生成的氢气质量最多，C 正确，符合题意；D、产生的氢气中氢元素全部来自于稀硫酸，产生的氢气越多，消耗的稀硫酸质量越多，镁应该是消耗稀硫酸质量最多的金属，D 错误，不符合题意。
故选：C。
2．（2022·湖南怀化·统考中考真题）现有质量相等的X、Y、Z 三种金属，分别放入三份溶质质量分数相等的足量稀硫酸中，X 不发生反应，Y、Z 在生成物中均显+2价，Y、Z 反应生成氢气的质量与反应时间的关系如图所示，则下列说法正确的是突破一、金属与酸反应A．X、Y、Z 的金属活动性顺序为：Y>Z>XB．相对原子质量：Y>ZC．完全反应生成氢气的质量：Y<ZD．Y 与H 2SO 4反应的化学方程式为：2442Y+H SO YSO +H ↑=【答案】D【解析】A.排在氢前面的金属可以和酸反应生成氢气；活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；X 不发生反应，则X 活动性最弱；由图可知，Z 反应速率最快，则Z 最活泼，X、Y、Z 的金属活动性顺序为：Z>Y >X，错误；B.一定量金属与足量酸完全反应时，产生氢气质量=⨯金属质量金属的相对金原子质量属化合价；Y、Z 在生成物中均显+2价，且Y 生成氢气质量大，则相对原子质量：Y<Z，错误；C.由图可知，完全反应生成氢气的质量：Y>Z，错误；D.Y、Z 在生成物中均显+2价，则Y 与H 2SO 4反应的化学方程式为：2442Y+H SO YSO +H ↑=，正确；故选D。
中考化学——金属及酸碱盐反应的图像的综合压轴题专题复习及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．下列图像分别与选项中的操作相对应，其中不合理的是A．向MnO2中加入过氧化氢溶液B．向一定量硫酸铜溶液中加入铝C．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）D．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液【答案】D【解析】【分析】【详解】A、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A正确；B、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为()42432Al+3CuSO =+3Cu Al SO 54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B 正确；C 、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C 正确；D 、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D 不正确。
故选D 。
2．将一定质量的锌粉加入到含硝酸银和硝酸铜的混合溶液中，充分反应。
反应过程中固体质量与加入锌粉的质量关系如下图所示。
下列说法正确的是（ ）A ．d 点溶液为蓝色B ．a 点固体为Zn 、Cu 、AgC ．b 点溶液中的溶质有两种D ．c 点固体中加入稀盐酸有气泡产生 【答案】C 【解析】 【分析】锌、银、铜的活动性顺序是：锌>铜>银；锌粉加入到含硝酸银和硝酸铜的混合溶液中，锌先与溶液中硝酸银反应完全后，再与硝酸铜反应；反应过程中析出固体质量是纵坐标，加入锌粉的质量是横坐标；锌和硝酸银反应固体质量增加，锌与硝酸铜反应固体质量减少；所以0b 段是锌和硝酸银反应，bc 段是锌与硝酸铜反应，cd 段是锌粉过量。
【详解】A 、 d 点是锌粉过量，已经把硝酸银和硝酸铜两者反应完全，溶液中没有了硫酸铜，溶液不为蓝色，不符合题意；B 、a 点是锌与硝酸银反应了一部分，所以a 点固体只有Ag ，不符合题意；C 、b 点是锌和硝酸银恰好完全反应，锌与硝酸银反应生成银和硝酸锌，硝酸铜还没反应，所以b 点溶液中的溶质是硝酸锌、硝酸铜两种，符合题意；D 、c 点是锌与硝酸铜完全反应，析出固体是Ag 、Cu ，Ag 和Cu 在金属活动性顺序表中氢的后面，不与稀盐酸反应，不符合题意。
2020-2021中考化学专题题库∶金属及酸碱盐反应的图像的综合题含详细答案
一、中考初中化学金属及酸碱盐反应的图像1．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。
随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。
向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。
故选B。
【点睛】图像问题主要是结合化学反应分析图的起点位置、变化趋势、转折点、终点位置是否正确。
2020-2021中考化学专题复习分类练习 金属及酸碱盐反应的图像综合解答题含答案(1)
一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。
氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。
2020-2021中考化学专题复习金属及酸碱盐反应的图像的综合题附答案
一、中考初中化学金属及酸碱盐反应的图像1．向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，x轴表示滴入的Na2CO3溶液的质量，y轴表示生成气体或沉淀的质量。
其中表示溶液中只有一种溶质的点是（）A．a点B．b点C．c点D．o点【答案】B【解析】【分析】【详解】向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，加入的碳酸钠先与盐酸反应生成氯化钠、水和二氧化碳，等盐酸完全消耗，才开始与氯化钙反应生成碳酸钙沉淀和氯化钠，沉淀到达最高点说明已经反应结束。
A、a点表示碳酸钠与盐酸恰好完全反应生成氯化钠、水和二氧化碳，此时溶液中的溶质有氯化钠和氯化钙两种，不符合题意；B、b点表示碳酸钠与氯化钙反应生成碳酸钙沉淀和氯化钠，此时溶液中的溶质有氯化钠一种，符合题意；C、c点表示碳酸钠溶液过量，此时溶液中的溶质有氯化钠和碳酸钠，不符合题意；D、o点时，没有加入碳酸钠溶液，此时溶液中的溶质有CaCl2和HCl，不符合题意。
故选B。
2．向一定量的Ba（OH）2溶液中逐滴加入稀H2SO4下列图象中V表示加入稀H2SO4的体积,其中正确的是A．B．C．D．【答案】A【解析】【分析】【详解】A、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故此选项正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，一开始就有沉淀生成，图象错误，故此选项错误；C、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误；D、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误。
故选A。
3．有一溶液是由盐酸、硫酸、硫酸铁、氯化铁、稀硝酸、硝酸铁几种中的两种混合而成，向该溶液中加Ba（OH）2溶液的体积与生成沉淀的质量关系如图所示，则该溶液是（）A．硝酸、硫酸铁B．硫酸、氯化铁C．盐酸、氯化铁D．盐酸、硫酸铁【答案】C【解析】【分析】【详解】A、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁，氢氧化铁溶于硝酸，硫酸钡不容，会立刻产生沉淀，图像与事实不符，不符合题意。

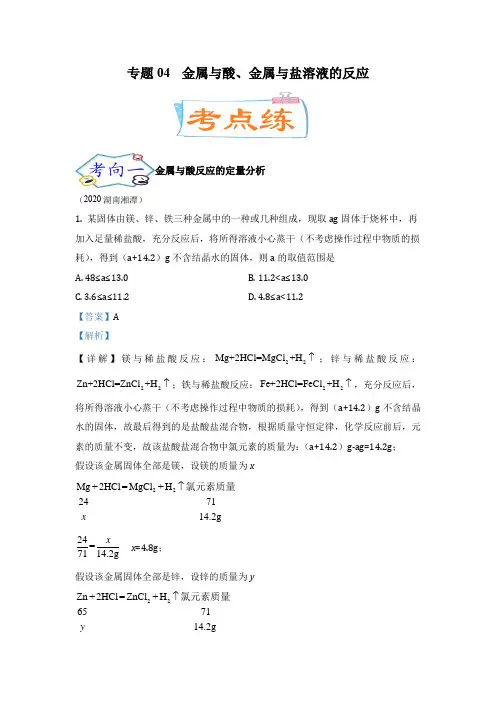

专题04 金属与酸、金属与盐溶液的反应(考点专练)-备战2021年中考化学考点微专题
专题04 金属与酸、金属与盐溶液的反应金属与酸反应的定量分析（2020湖南湘潭）1. 某固体由镁、锌、铁三种金属中的一种或几种组成，现取ag 固体于烧杯中，再加入足量稀盐酸，充分反应后，将所得溶液小心蒸干（不考虑操作过程中物质的损耗），得到（a+14.2）g 不含结晶水的固体，则a 的取值范围是A. 48≤a≤13.0B. 11.2<a≤13.0C. 3.6≤a≤11.2D. 4.8≤a<11.2 【答案】A【解析】【详解】镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑；锌与稀盐酸反应：22Zn+2HCl=ZnCl +H ↑；铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，充分反应后，将所得溶液小心蒸干（不考虑操作过程中物质的损耗），得到（a+14.2）g 不含结晶水的固体，故最后得到的是盐酸盐混合物，根据质量守恒定律，化学反应前后，元素的质量不变，故该盐酸盐混合物中氯元素的质量为：（a+14.2）g-ag=14.2g ； 假设该金属固体全部是镁，设镁的质量为x22Mg +2HCl =MgCl +H 247114.2gx↑氯元素质量24=7114.2gx x =4.8g ； 假设该金属固体全部是锌，设锌的质量为y 22Zn +2HCl =ZnCl +H 657114.2gy ↑氯元素质量65=7114.2gy y =13g ； 假设该金属固体全部是铁，设铁的质量为z22Fe +2HCl =FeCl +H 567114.2gz氯元素质量56=7114.2gz z =11.2g ； 故a 的取值范围为：4.8≤a≤13.0。
故选A 。
（2020湖北武汉） 2. 有一包固体粉末X 可能含有锌、铁、氧化铜中的一种或几种。
为探究其成分，将mg 固体粉末加入到一定质量的稀盐酸中，充分反应后剩余ng 固体。
下列说法正确的是A. 若固体粉末X 含有铁，则m 可能小于nB. 若充分反应后溶液中含有四种阳离子，则剩余固体一定为纯净物C. 若充分反应后溶液中含有三种阳离子，则固体粉末X 一定由三种物质组成D. 剩余ng 固体可能由铁和氧化铜组成【答案】B【解析】【详解】A 、固体X 一旦被溶解，则固体质量一定会减小，即使氧化铜转化为单质铜，固体质量还是会减小，因此m 一定大于n ，选项错误；B 、若充分反应后溶液中含有四种阳离子，则溶液中的溶质是氯化锌、氯化亚铁、氯化铜和稀盐酸，则剩余的固体不能与稀盐酸反应，即该固体只能是铜，铜是一种纯净物，选项正确；C 、若溶液中含有三种阳离子，则溶液中一定含有氯化锌、氯化亚铁，可能含有盐酸、氯化铜中的一种，则滤渣中一定不含锌、铁，一定含有铜，可能含有氧化铜，固体粉末X 由三种或两种物质组成，选项错误；D 、将酸加入固体混合物中，盐酸先与氧化铜反应生成氯化铜和水，活动性比铜强的铁或锌能够与氯化铜反应生成铜，所以剩余固体中一定会有铜，选项错误，故选B 。
2020-2021中考化学压轴题专题复习——金属及酸碱盐反应的图像的综合及详细答案
一、中考初中化学金属及酸碱盐反应的图像1．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。
其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。
【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。
故选D 。
2．将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，测得溶液的电导率变化如图所示(电导率越大，说明溶液导电性越强)。
有关说法不正确的是A ．相同条件下，溶液中离子浓度越大，电导率越大B ．甲曲线电导率减小过程中四种离子数目都减少C ．甲曲线上的M 点对应溶液的pH=7D ．乙曲线所对应的实验过程中观察到溶液由红色变为无色【答案】D【解析】【分析】【详解】A 、将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，氢氧化钡与稀硫酸反应生成硫酸钡和水，氢氧化钡与硫酸钠反应生成硫酸钡和氢氧化钠，22442Ba(OH)+H SO =BaSO +2H O ↓，2244Ba(OH)+Na SO =BaSO +2NaOH ↓，随着反应的进行，甲、乙溶液中的离子浓度都逐渐减小，恰好完全反应时，离子浓度最小，稀硫酸和硫酸钠过量后，离子浓度又逐渐增加，由图可知，随着反应的进行，电导率也呈现先减小后增加的趋势，故相同条件下，溶液中离子浓度越大，电导率越大，不符合题意；B 、由图可知，甲的电导率变化趋势是，先减小至零，后逐渐增大，乙也呈现先减小后增大的趋势，但是没有减小至零，由此可知，甲曲线反映的是22442Ba(OH)+H SO =BaSO +2H O ↓，乙曲线反映的是2244Ba(OH)+Na SO =BaSO +2NaOH ↓，故甲曲线电导率减小过程中四种离子数目都减少，不符合题意；C 、甲曲线上的M 点电导率为0，说明这时氢氧化钡和稀硫酸恰好完全反应，故这时pH=7，不符合题意；D 、乙曲线所对应的实验为2244Ba(OH)+Na SO =BaSO +2NaOH ↓，溶液中始终都含有氢氧根离子，故溶液始终呈碱性，无色酚酞试液遇碱变红，故溶液一直是红色，符合题意。
2020-2021中考化学金属及酸碱盐反应的图像综合练习题含答案解析
几个反应在一起时，要分析反应进行的先后顺序，再根据相关反应进行解答。
5．向盛有一块铝片的容器中加入稀盐酸，生成气体的质量与加入盐酸的质量关系如图所示。以下分析不正确的是（）
A．该铝片没有打磨
B．a～b段发生反应的化学方程式是
C．0～c段容器内液体的质量一直增大
D．c点时溶液中的溶质是两种
【答案】B
8．下列图像能正确反映对应变化关系的个数是（ ）
①一定质量的碳和氧化铜在密闭容器中充分反应
②一定质量的二氧化锰和氯酸钾的混合物充分加热反应
③等质量的金属镁、锌、铁分别放入足量的稀硫酸中充分反应
④一定质量的氯化钡和盐酸的混合溶液中逐滴加入X溶液，X可以是碳酸钠或氢氧化钠
A．1个B．2个C．3个D．4
【答案】A
故选A。
4．在氯化镁和盐酸的混合液中滴入氢氧化钠溶液至过量，下列关于滴入氢氧化钠溶液质量与生成沉淀质量的关系图象正确的是( )
A． B． C． D．
【答案】A
【解析】
【分析】
【详解】
向盐酸和氯化镁的混合溶液中滴加氢氧化钠时，因氢氧化钠与氯化镁生成的氢氧化镁沉淀会继续与盐酸反应，所以氢氧化钠先与盐酸反应，当盐酸消耗完后再与氯化镁反应生成沉淀，所以刚开始加入氢氧化钠时无沉淀生成，当盐酸消耗完后，继续加入的氢氧化钠开始与氯化镁反应，生成氢氧化镁沉淀，所以此时才开始有沉淀生成，当氯化镁消耗完后沉淀量不再增加。故选A。
【解析】
【分析】
【详解】
A、从图中可知，0～a段没有生成氢气，因为铝的化学性质比较活泼，在空气中和氧气反应生成一层致密的氧化铝薄膜，加入盐酸后盐酸首先与氧化铝反应，没有氢气生成，所以0～a段没有生成氢气，说明加入的盐酸首先是和铝片表面的氧化铝反应，这就说明该铝片在加入盐酸之前没有打磨，选项A正确；
2020-2021中考化学——金属及酸碱盐反应的图像的综合压轴题专题复习附答案
一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。
溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C。
2．下列图像中有关量的变化趋势与对应叙述关系正确的是A．向一定质量表面生锈的铁片中滴加盐酸至过量B．向一定质量的稀硫酸中滴加水C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量D．高温煅烧一定质量的石灰石【答案】A【解析】【分析】【详解】A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢气质量不再改变，观察图象，符合变化，故A正确；B、稀硫酸呈酸性，其pH小于7，加水后酸性减弱，pH逐渐增大，观察图象pH在减小，故B错误；C、向氯化铁和盐酸的混合溶液中滴加氢氧化钠，氢氧化钠与盐酸反应生成氯化钠和水，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠，由于在酸性环境下氢氧化铁不会存在（氢氧化铁会与酸反应生成可溶性的盐），因此需要等盐酸完全反应后才会出现沉淀，观察图象一开始就出现沉淀，不符合反应事实，故C错误；D、石灰石高温煅烧后剩余固体主要是氧化钙质量不可能为零，故D错误；故选A。
中考化学专题 酸碱盐复习与综合练习
酸碱盐复习与综合练习【例题精选】：例1：有从左到右依次排列的三种金属X 、Y 和Z ，把Z 放入稀盐酸中不反应，放入X(NO 3)2溶液中有单质X 析出。
Y 放入ZCl 2溶液中产生YCl 2。
符合以上事实的是A ．Hg 、Fe 、CuB ．Ag 、Fe 、AuC ．Cu 、Zn 、FeD ．Hg 、Al 、Cu分析：此题综合考查金属与酸、金属与盐溶液置换反应的条件和有关化合物中金属元素的化合价这两部分知识。
从置换反应的事实看，金属活动性的关系是Y > Z > X ，A 、B 、D 均符题意，C 中的Z(Fe)能和稀盐酸反应，不符题意。
再从化合价和有关物质的组成看，B 中X(Ag)的硝酸盐AgNO 3不符合X(NO 3)2的组成，D 中Y(Al)的氯化物AlCl 3不符合YCl 2的组成。
A 中X(Hg)的硝酸盐Hg(NO 3)2和Y(Fe)置换产生的氯化物FeCl 2均符题意，故答案为A 。
例2：把含有少量氧化铜、氢氧化铜的铁粉加入稀硫酸中，加热充分反应后，发现铁粉有剩余。
将溶液过滤，滤渣中的物质是A ．铁B ．铁和铜C ．铜和氧化铜D ．氧化铜和铁分析：本题考查金属、碱性氧化物、不溶性碱与酸及金属与盐的反应等知识。
解题的关键是对题目中的“少量”二字的理解。
由于氧化铜和氢氧化铜都能溶于硫酸生成硫酸铜，而且在原混合物中氧化铜和氢氧化铜是少量的，所以充分反应后，这两种固体均无剩余，因此C 、D 不合题意。
原混合物中铁除了与硫酸反应之外，还能和硫酸铜反应，当铁粉有剩余时，硫酸铜中的铜完全被置换出来，因此残渣中肯定有铁和铜。
答案是B 。
例3：在CuSO 4和FeSO 4的混合溶液中加入Mg 粉，下列说法错误的是A ．若Mg 粉有剩余，溶液中只有Fe 2+，而无Mg 2+和Cu 2+B ．若Mg 粉无剩余，溶液中如有Cu 2+，则必定有Fe 2+C ．若Mg 粉有剩余，溶液中只有Mg 2+，而无Fe 2+和Cu 2+D ．若Mg 粉无剩余，溶液中无Cu 2+，则一定有Mg 2+和Fe 2+分析：解答本题的关键是三种金属的活动性顺序，即Mg > Fe > Cu 。
