玻璃破碎探测器
玻璃破碎探测器
1、玻璃破碎探测器功能说明
外形美观大方，安装方便探测器的监测范围为一整个房间（与窗户多少无关）灵敏度连续可调可以根据环境情况设定一个最佳工作点，防误报而不减灵敏
度阻燃外壳。
监测当玻璃破碎时发出报警，防止人为破坏和非法入侵。
产品广泛适用于平面、强化和层面玻璃。
探测器适用于对楼宇、大厦、宾馆、珠宝店、银行等需要监测到玻璃破碎就报警的各种场所。
2、参数说明
数字处理器：12/8bits8MHz
灵敏度：连续可调
保护范围：最高灵敏度为9米距离
安装位置：天花或墙壁,接近或面对玻璃窗
抗干扰：抗无线电及电磁波
玻璃窗大小：任何大小玻璃
警报指示：红色LED亮保持3秒
LED指示：绿LED亮-探测，红色LED亮-警报
金属护罩：抗射频干扰
警报输出：常闭，28Vdc0.15A
防拆开关：常闭，盖被拆除开路，0.15A，28Vdc
电源输入：9－16Vdc,17mA
工作温度：－20℃至50℃
工作湿度：95%
重量：100g
尺寸：90x66x25mm
3、安装调试说明
一个合适的安装位置是探测器达到最佳工作状态的关键。
建议选择天花板或玻璃或玻璃旁边或对面，要避免探测器感应到发出噪声的物体，如电铃、风扇、压缩机或声音较大的设备，以防噪声干扰造成误报。
安装位置应保证探测器内收声筒无阻挡地直接朝向要保护的玻璃表面上，同时玻璃表面要在最佳探测角度范围内(见下图)。
探测器具有灵敏度调节功能，根据不同的现场环境，调节其反应灵敏度，以降低外界对探测器的干扰，最终达到较理想的监测效果。

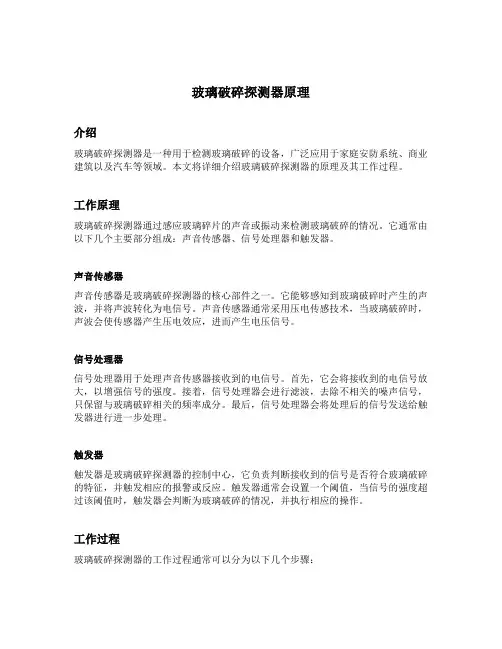

玻璃破碎探测器原理
玻璃破碎探测器原理介绍玻璃破碎探测器是一种用于检测玻璃破碎的设备，广泛应用于家庭安防系统、商业建筑以及汽车等领域。
本文将详细介绍玻璃破碎探测器的原理及其工作过程。
工作原理玻璃破碎探测器通过感应玻璃碎片的声音或振动来检测玻璃破碎的情况。
它通常由以下几个主要部分组成：声音传感器、信号处理器和触发器。
声音传感器声音传感器是玻璃破碎探测器的核心部件之一。
它能够感知到玻璃破碎时产生的声波，并将声波转化为电信号。
声音传感器通常采用压电传感技术，当玻璃破碎时，声波会使传感器产生压电效应，进而产生电压信号。
信号处理器信号处理器用于处理声音传感器接收到的电信号。
首先，它会将接收到的电信号放大，以增强信号的强度。
接着，信号处理器会进行滤波，去除不相关的噪声信号，只保留与玻璃破碎相关的频率成分。
最后，信号处理器会将处理后的信号发送给触发器进行进一步处理。
触发器触发器是玻璃破碎探测器的控制中心，它负责判断接收到的信号是否符合玻璃破碎的特征，并触发相应的报警或反应。
触发器通常会设置一个阈值，当信号的强度超过该阈值时，触发器会判断为玻璃破碎的情况，并执行相应的操作。
工作过程玻璃破碎探测器的工作过程通常可以分为以下几个步骤：正常状态检测在正常状态下，玻璃破碎探测器会持续监测环境中的声音或振动，并对接收到的信号进行分析和处理。
触发器会判断当前信号是否超过预设的阈值，如果没有超过，则系统继续保持正常工作状态。
玻璃破碎检测当玻璃破碎时，产生的声音或振动会被传感器感应到，并通过信号处理器进行处理。
信号处理器会将处理后的信号传递给触发器。
触发器接收到信号后，首先判断信号是否超过预设的阈值。
如果超过阈值，则触发器判断为玻璃破碎的情况，并执行相应的报警或反应。
报警或反应当触发器判断为玻璃破碎时，玻璃破碎探测器会执行相应的报警或反应机制。
例如，它可以触发警报器发出大声的警报声，同时发送信号给安防系统或相关人员，通知他们发生了玻璃破碎的事件。

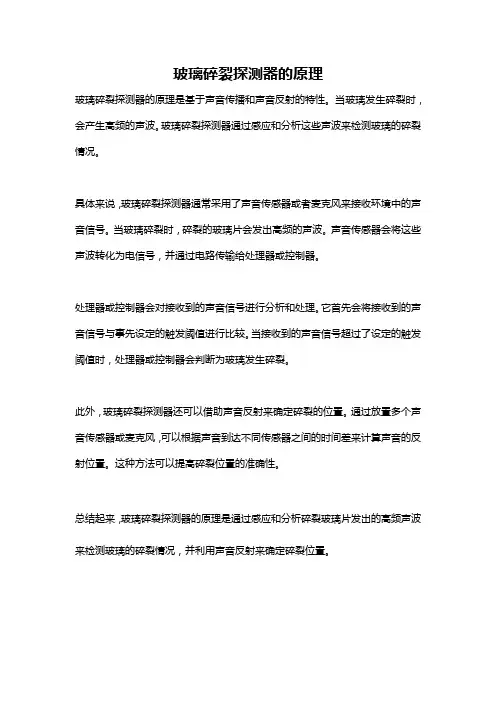

玻璃碎裂探测器的原理
玻璃碎裂探测器的原理
玻璃碎裂探测器的原理是基于声音传播和声音反射的特性。
当玻璃发生碎裂时，会产生高频的声波。
玻璃碎裂探测器通过感应和分析这些声波来检测玻璃的碎裂情况。
具体来说，玻璃碎裂探测器通常采用了声音传感器或者麦克风来接收环境中的声音信号。
当玻璃碎裂时，碎裂的玻璃片会发出高频的声波。
声音传感器会将这些声波转化为电信号，并通过电路传输给处理器或控制器。
处理器或控制器会对接收到的声音信号进行分析和处理。
它首先会将接收到的声音信号与事先设定的触发阈值进行比较。
当接收到的声音信号超过了设定的触发阈值时，处理器或控制器会判断为玻璃发生碎裂。
此外，玻璃碎裂探测器还可以借助声音反射来确定碎裂的位置。
通过放置多个声音传感器或麦克风，可以根据声音到达不同传感器之间的时间差来计算声音的反射位置。
这种方法可以提高碎裂位置的准确性。
总结起来，玻璃碎裂探测器的原理是通过感应和分析碎裂玻璃片发出的高频声波来检测玻璃的碎裂情况，并利用声音反射来确定碎裂位置。

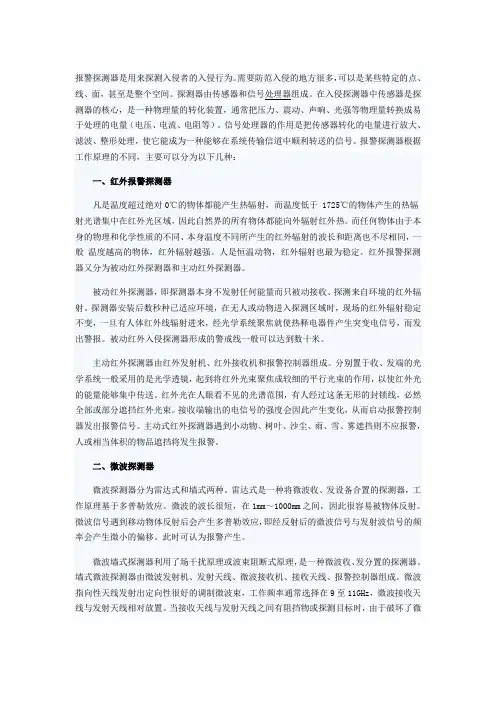

大家一起看 报警探测器的种类有哪些
报警探测器是用来探测入侵者的入侵行为。
需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。
探测器由传感器和信号处理器组成。
在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量（电压、电流、电阻等）。
信号处理器的作用是把传感器转化的电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。
报警探测器根据工作原理的不同，主要可以分为以下几种：一、红外报警探测器凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于 1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。
而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，一般温度越高的物体，红外辐射越强。
人是恒温动物，红外辐射也最为稳定。
红外报警探测器又分为被动红外探测器和主动红外探测器。
被动红外探测器，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。
探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。
被动红外入侵探测器形成的警戒线一般可以达到数十米。
主动红外探测器由红外发射机、红外接收机和报警控制器组成。
分别置于收、发端的光学系统一般采用的是光学透镜，起到将红外光束聚焦成较细的平行光束的作用，以使红外光的能量能够集中传送。
红外光在人眼看不见的光谱范围，有人经过这条无形的封锁线，必然全部或部分遮挡红外光束。
接收端输出的电信号的强度会因此产生变化，从而启动报警控制器发出报警信号。
主动式红外探测器遇到小动物、树叶、沙尘、雨、雪、雾遮挡则不应报警，人或相当体积的物品遮挡将发生报警。
二、微波探测器微波探测器分为雷达式和墙式两种。
雷达式是一种将微波收、发设备合置的探测器，工作原理基于多普勒效应。

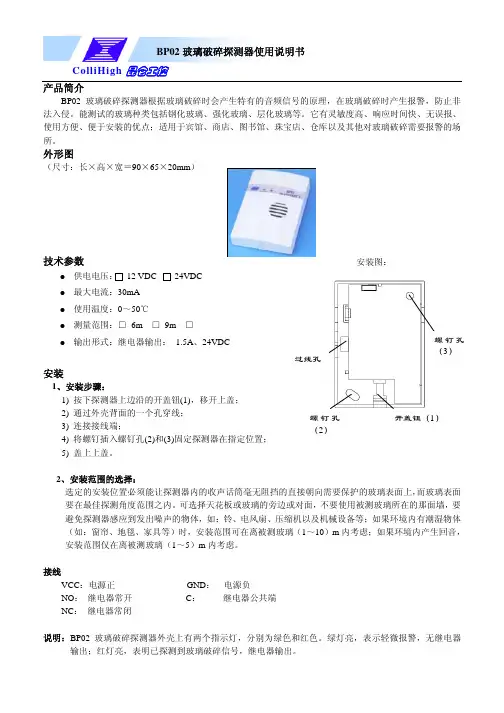

BP02 玻璃破碎探测器使用说明书
BP02 玻璃破碎探测器使用说明书
ColliHigh 昆仑工控
产品简介
BP02 玻璃破碎探测器根据玻璃破碎时会产生特有的音频信号的原理，在玻璃破碎时产生报警，防止非 法入侵。能测试的玻璃种类包括钢化玻璃、强化玻璃、层化玻璃等。它有灵敏度高、响应时间快、无误报、 使用方便、便于安装的优点；适用于宾馆、商店、图书馆、珠宝店、仓库以及其他对玻璃破碎需要报警的场 所。
外形图
（尺寸：长×高×宽＝90×65×20mm）
技术参数
● 供电电压： 12 VDC 24VDC ● 最大电流：30mA ● 使用温度：0～50℃ ● 测量范围：□ 6m □ 9m □ ● 输出形式：继电器输出： 1.5A、24VDC
安装
1、安装步骤： 1) 按下探测器上边沿的开盖钮(1)，移开上盖； 2) 通过外壳背面的一个孔穿线； 3) 连接接线端； 4) 将螺钉插入螺钉孔(2)和(3)固定探测器在指定位置； 5) 盖上上盖。
安装图：
பைடு நூலகம்
过线孔
螺钉孔 （2）
螺钉孔 （3）
开盖钮（1）
2、安装范围的选择： 选定的安装位置必须能让探测器内的收声话筒毫无阻挡的直接朝向需要保护的玻璃表面上，而玻璃表面 要在最佳探测角度范围之内。可选择天花板或玻璃的旁边或对面，不要使用被测玻璃所在的那面墙，要 避免探测器感应到发出噪声的物体，如：铃、电风扇、压缩机以及机械设备等；如果环境内有潮湿物体 （如：窗帘、地毯、家具等）时，安装范围可在离被测玻璃（1～10）m 内考虑；如果环境内产生回音， 安装范围仅在离被测玻璃（1～5）m 内考虑。
8种常见的报警探测器介绍
8种常见的报警探测器介绍报警探测器已经是人们生活中最常见的一种安防装置之一，报警探测器在安防系统的构建中有着重要的作用。
其大多与监控系统、门禁系统、停车场管理系统等进行联动，共同组成了安防体系的完整。
对于防范的场所的不同，我们应该选择不同的产品来满足需求其系统需要，下面是凯利圆科技的工程师整理了8中常见的报警探测器基本知识，供大家参考。
一、烟雾报警探测器：分为光电式和离子式两种，前者利用烟雾遮挡光路发出报警，后者则利用自身的传感器，感应空气中的离子浓度，不同的传感器感知不同的气体（如煤气），常用的是为了防火而设的探测碳离子浓度的烟感探头。
二、门磁探测器：它一般广泛使用，成本低，安装方便，不会有误报，而且不需要调整和维修的探测器。
门磁开关分为可移动部件和输出部件。
可移动部件安装在活动的门窗上；输出部件安装在相应的门窗上，两者安装距离不超过10毫米。
输出部件上有两条线，正常状态为常闭输出，门窗开启超过10毫米，输出转换成为常开。
三、红外对射探测器：红外对射探测器主要利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
常用于室外围墙报警，它总是成对使用：一个发射，一个接收。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
四、玻璃破碎探测器：利用压电式微音器，装于面对玻璃的位置，由于只对高频的玻璃破碎声音进行有效的检测，因此不会受到玻璃本身的震动而引起反应。
五、超声波物体移动探测器：超声波物体移动感知器需要一个能够发送超声波及另一个负责接收的换能器，也有接收及发射换能器共存在一个本体上的。
平常发射用的换能器发送出一固定频率的超声波，散布在侦测的空间中，如果有一物体反射回来的超声波，其频率会发生偏移，借此检测出是否有物体移动。
该探测器容易受到震动和气流的影响。
六、微波物体移动探测器：利用高频无线电波的多普勒频移来作为侦测手段，适合与开放式空间或广场。

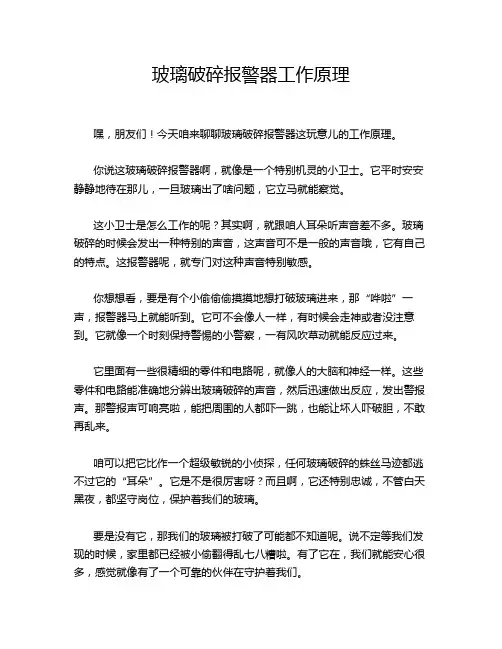

玻璃破碎报警器工作原理
玻璃破碎报警器工作原理嘿，朋友们！今天咱来聊聊玻璃破碎报警器这玩意儿的工作原理。
你说这玻璃破碎报警器啊，就像是一个特别机灵的小卫士。
它平时安安静静地待在那儿，一旦玻璃出了啥问题，它立马就能察觉。
这小卫士是怎么工作的呢？其实啊，就跟咱人耳朵听声音差不多。
玻璃破碎的时候会发出一种特别的声音，这声音可不是一般的声音哦，它有自己的特点。
这报警器呢，就专门对这种声音特别敏感。
你想想看，要是有个小偷偷偷摸摸地想打破玻璃进来，那“哗啦”一声，报警器马上就能听到。
它可不会像人一样，有时候会走神或者没注意到。
它就像一个时刻保持警惕的小警察，一有风吹草动就能反应过来。
它里面有一些很精细的零件和电路呢，就像人的大脑和神经一样。
这些零件和电路能准确地分辨出玻璃破碎的声音，然后迅速做出反应，发出警报声。
那警报声可响亮啦，能把周围的人都吓一跳，也能让坏人吓破胆，不敢再乱来。
咱可以把它比作一个超级敏锐的小侦探，任何玻璃破碎的蛛丝马迹都逃不过它的“耳朵”。
它是不是很厉害呀？而且啊，它还特别忠诚，不管白天黑夜，都坚守岗位，保护着我们的玻璃。
要是没有它，那我们的玻璃被打破了可能都不知道呢。
说不定等我们发现的时候，家里都已经被小偷翻得乱七八糟啦。
有了它在，我们就能安心很多，感觉就像有了一个可靠的伙伴在守护着我们。
你说这玻璃破碎报警器是不是个宝啊？它虽然个头不大，但是作用可大着呢！它让我们的生活更加安全，让那些心怀不轨的人不敢轻易下手。
所以啊，朋友们，可别小瞧了这小小的玻璃破碎报警器哦。
它就像一个默默守护我们的小英雄，时刻保护着我们的财产和安全。
让我们一起为这个厉害的小卫士点个赞吧！原创不易，请尊重原创，谢谢!。
玻璃破碎探测器安装指导
自检状态
每秒闪１ 次
自检状态，探测到触发信号
闪烁
自检状态，报警
每秒闪１ 次
测试
红色Ｌ Ｅ Ｄ ＯＦＦ ＯＦＦ
亮５ 秒 持续亮 亮１ 秒 闪烁Ｏ Ｆ Ｆ ／ Ｏ Ｎ 闪烁Ｏ Ｎ ／ Ｏ Ｆ Ｆ ＯＦＦ ＯＦＦ 亮５ 秒
ＬＥＤ被关闭，绿色Ｌ Ｅ Ｄ不亮。
自检 上电后，ＦＧ－１５２５／ＦＧ－１５２５Ｔ自动进行一系列的自检。如果自 检失败，Ｌ Ｅ Ｄ灯会每秒闪烁一次，提示用户－１５２５Ｔ 玻璃破碎探测器安装指导
指标
范围： 最大７．６ ｍ （２５ ｆｔ．）， 无最小探测范围
工作温度： －１０ｏ ｔｏ ５０ｏ Ｃ （１４ｏ ｔｏ １２２ｏ Ｆ） 保存温度： －２０ｏ ｔｏ ５０ｏ Ｃ （－４ｏ ｔｏ １２２ｏ Ｆ）
报警持续时间： ５秒（与报警ＬＥＤ的状态无关）
大小： 98 mm x 62 mm x 21.8 mm (3.8 6 in. H x 2 .44 in. W x 0.8 6 in. D)
重量： ９０ ｇ （３．２ ｏｚ．） 含包装的重量： １１６ ｇ （４．１ ｏｚ．）
配件： ＦＧ－ＳＰ１安装片
认证： ＦＣＣ ａｎｄ ＩＣ 认证 ＣＥ （ＥＭＣ Ｄｉｒｅｃｔｉｖｅ： 居家、商业、和轻工业）
5
6
7
安装时使用Ｍ３或Ｍ ４ （ ＃ ６ 或＃ ８ ）螺丝刀。 如果是表面安装，请使用表面安装的配件。
如果是不带ＥＯＬ的常闭回路，请按照上图 接线。
如果是不带ＥＯＬ的常开回路，请按照上图 接线。
8
9 仅适用于ＦＧ－１５２５Ｔ
10
如果是带ＥＯＬ的常闭回路，请按照上图接 线。
如果是带ＥＯＬ的常开回路，请按照上图接 线。
状态
玻璃探测器工作原理
玻璃探测器工作原理
玻璃探测器是一种用于检测玻璃材料的器件，常用于安防系统中。
它的工作原理基于光的反射和折射。
玻璃探测器通常包括一个发射器和一个接收器。
发射器发射一束红外光线，该光线在玻璃表面发生反射和折射。
接收器则用于接收和测量反射和折射的光线。
当玻璃表面没有被物体遮挡时，发射器发出的光线会被玻璃表面反射，并被接收器接收。
接收器会捕捉到这个信号，并转化为电信号。
此时，玻璃探测器会判断该红外光信号是否达到预设阈值，若达到阈值则认为该区域无异常。
然而，当有物体遮挡玻璃表面时，发射器发出的光线会被遮挡部分或全部折射或反射到接收器。
接收器会感应到光信号的变化，并向系统发送警报信号。
系统会根据接收器接收到的信号强度和变化速度来判断是否有物体接近或触碰了玻璃表面。
玻璃探测器利用光的特性来检测玻璃表面的变化，从而实现对玻璃破坏或突破的监测。
它可以应用于各种安防场所，如银行、珠宝店或博物馆等，用于保护和预警。
2520 玻璃破碎探测器 安装手册
2520 安装说明书
2.4.B
四、测试:
按下测试按钮,黄色测试灯会亮,使用2520 GBS玻璃破 碎模拟器作测试,测试结束后再按一次测试按钮,黄色测 试灯灭,退出测试; 另外2520在测试后5分钟会自动退出测 试状态.
五、指示灯状态
工作模式
绿(状态)
红(报警) 黄(测试)
测试
亮
灭
亮
测试中报警
灭
亮
亮
七、指标：
参数
最小值 最大值
输入电压
11.5 18
输入电流
20
30
输出继电器触点
24
容量
-
1
工作温度
0
55
报警延时
3
-
探测范围
-
8
单位
V mA VDC A ℃ 秒 -
※最小保护玻璃面为26平方厘米.
2520 玻璃破碎探测器安装手册
一、概述：
2520是应用微处理器的玻璃破碎探头，它可检测到玻 璃破碎的声音及撞击,并对该两种信号分析后才作出报 警,探头灵敏度经预置好,因此不必再作调整，并且探头的 误报及漏报的可能性较低。
二、应用：
2520可在8米范围内探测到1/8"和1/4"平板玻璃及 1/4"钢化和薄板玻璃破碎的信号并作出报警.
常规 亮(环境噪音时闪)
灭
灭
报警
灭
亮(3.5秒)
灭
报警记忆 亮(环境噪音时闪)
亮
灭
低电压
灭
每3.5秒闪2次 灭
注:状态灯可通过跳线开关来关闭
六、性能：
2520 安装说明书
2.4.B
规格： 电路保护： 报警输出Байду номын сангаас 指示灯：
JA-456说明书
JA-456 玻璃破碎探测器简介非常感谢你选择为保安专业而设计的Glasstrek玻璃破碎探测器！请按照本说明书中的所述小心使用，Glasstrek玻璃破碎探测器的生产过程是经过百分之百品质检定，以确保产品的操作正常及耐用性能。
本探测器具有声频玻璃破碎及全频谱亚声碰撞分析，常有压力施于保护范围内的玻璃表面时，探测器能同时确认玻璃破碎所产生的独特声音。
附带连续灵敏度调节免除误报，是当今保安市场上最先进的玻璃破碎探测器。
应用范围：Glasstrek玻璃破碎探测器能有效地应用于平面，强化及重叠玻璃。
然而要发挥探测器的最佳效能玻璃与承托玻璃的支点必须稳固。
本探测器运用于玻璃饰、玻璃门窗，建议使用Testtrek玻璃破碎测试器在保护范围作详细测试。
注意：玻璃破碎探测器不应接上主机的24小时防区。
性能特点：软件驱动，8/12bit微处理机控制之数字式讯号处理（8MHz）.高频声压探测。
全声频谱7种频率讯号及碰撞分析包括亚声压分析。
数字式锅炉射频/电磁干扰，及高抗扰。
独特之收声话筒设计。
手动调节灵敏度可以避免误报。
选择安装位置：一个合适的安装位置是探测器能否达到最佳效能的关键因素。
可选择天花板或玻璃的旁边或对面，要避免探测器感应到发出噪音的物件，例如：铃、电风扇、压缩机及机器。
选定的安装位置必须能让探测器内的收声话筒无阻挡地直接朝向要保护的玻璃表面上，而玻璃表面要在最佳探测角度范围之内。
假如探测器是安装在玻璃的正对面墙壁上，这样玻璃就在最佳探测角度之外，探测器会大大地降低效能。
见图一1安装探测器：（见图一2）按下探测器侧面的面盖门（1）。
将面盖打开。
将电线从底盖或从侧面的穿孔引入。
接上各端子。
用两粒螺丝钉插入螺丝钉（2）和（3），将探测器底盖固定。
调节灵敏度。
合上面盖。
测试玻璃破碎探测器。
调节灵敏度Glasstrek玻璃破碎探测器具有独特的黄色发光二极管，当四周环境噪音达到可以引起误报的水平时，黄色发光二极管就会闪亮提示应该将灵敏度调低。
