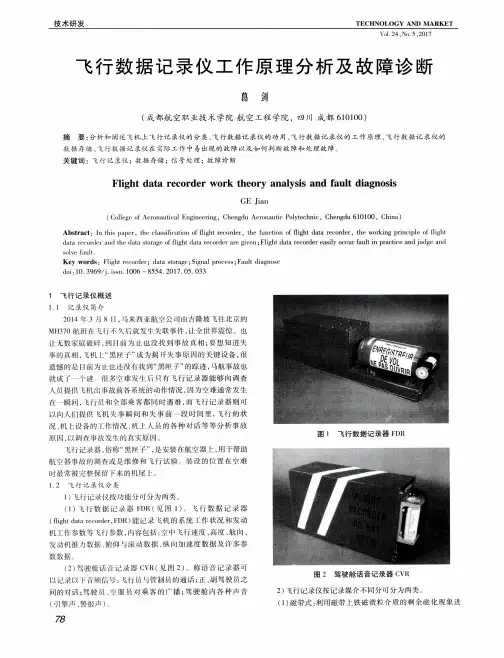

飞行数据记录仪工作原理分析及故障诊断

（１ａｔａｒＰ（。１）ｒｄｅｒｄＩｌ（ＩＩｌｌｃｄａｔａｓｌｏｌａｇｅｏｔｔｌｉｇｈｔｄａｔａｒｅｃｏｌ ’ ｄｅｒａｒｅｇｉｖｅｎ：ＦｌｉｇｈｔｄａｔａｒｅｃｏｒｄｅｒｅａｓｉｌｙｏｃｃｕｒｆａｕｌｔｉｎｐｒａｃｔｉｃｅａＩｎｌｊｕｄｇｅａｆ
机Ｌ作参数等飞行参数，内容包括：。｝】
速度、高度、航向、
发动机推力数、俯仰ｊ滚动数据、纵向ｌＪＪ【ｌ速发数据及许多参数数据（２）驾驶舱话己求器ＣＶＲ（２）称沿记求器可图２驾驶舱话音记录器ＣＶＲ
关键词：飞行记录仪；数据存储；信号处理；故障诊断
Ｆｌｉｇｈｔｄａｔａｒｅｃｏｒｄｅｒｗｏｒｋｔｈｅｏｒｙａｎａｌｙｓｉｓａｎｄｆａｕｌｔｄｉａｇｎｏｓｉｓ
人员提供饥ｌ】ｊ＝放前各系统的动作情况，因为难通常发生在一瞬『ＨＪ，７－Ｊ．ｒ和全部乘客郝问｝Ｉ１『遇难．行求器则可
以向人们提供机，大事瞬『Ｈ】和，人事Ｉｊｉ『一一段时问，飞行的状况、机上没备的ｒ作情况、机上人员的各种对活等等分析事故

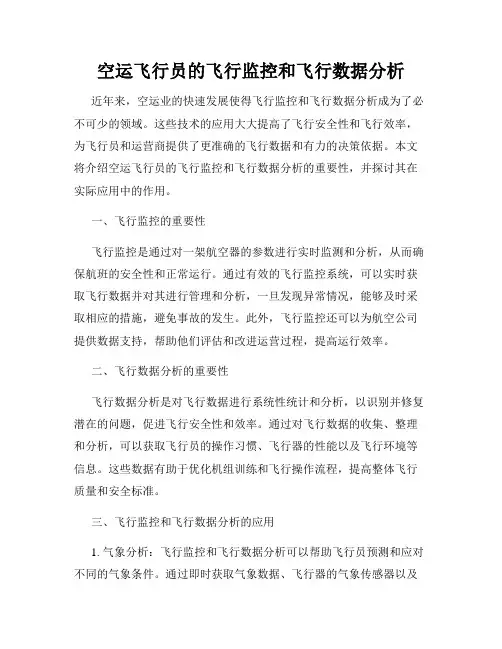

空运飞行员的飞行监控和飞行数据分析

空运飞行员的飞行监控和飞行数据分析近年来，空运业的快速发展使得飞行监控和飞行数据分析成为了必不可少的领域。

这些技术的应用大大提高了飞行安全性和飞行效率，为飞行员和运营商提供了更准确的飞行数据和有力的决策依据。

本文将介绍空运飞行员的飞行监控和飞行数据分析的重要性，并探讨其在实际应用中的作用。

一、飞行监控的重要性飞行监控是通过对一架航空器的参数进行实时监测和分析，从而确保航班的安全性和正常运行。

通过有效的飞行监控系统，可以实时获取飞行数据并对其进行管理和分析，一旦发现异常情况，能够及时采取相应的措施，避免事故的发生。

此外，飞行监控还可以为航空公司提供数据支持，帮助他们评估和改进运营过程，提高运行效率。

二、飞行数据分析的重要性飞行数据分析是对飞行数据进行系统性统计和分析，以识别并修复潜在的问题，促进飞行安全性和效率。

通过对飞行数据的收集、整理和分析，可以获取飞行员的操作习惯、飞行器的性能以及飞行环境等信息。

这些数据有助于优化机组训练和飞行操作流程，提高整体飞行质量和安全标准。

三、飞行监控和飞行数据分析的应用1. 气象分析：飞行监控和飞行数据分析可以帮助飞行员预测和应对不同的气象条件。

通过即时获取气象数据、飞行器的气象传感器以及大气状态参数，飞行员可以及时调整航线、高度等飞行参数，以确保飞行安全。

2. 运行管理：通过飞行监控系统，运营商可以实时监控飞行员的运行状况，并进行绩效评估。

这不仅有助于发现潜在的问题，还可以提供更好的培训和指导，提高整体的航班运行效率。

3. 事故调查：在事故发生后，飞行监控和飞行数据分析可以提供关键的数据支持，帮助调查人员还原事故发生前的飞行状态。

这些数据可以用于分析事故原因，寻找改进空间，并采取相应的预防措施，避免类似事故再次发生。

4. 维护保养：飞行监控和飞行数据分析也在飞机维护保养中发挥着重要的作用。

通过监控飞机的运行状态，可以及时预测设备的维护需求，减少因机械故障而引起的飞行延误和事故风险。

[机务,数据,系统]关于GARMIN1000系统飞行数据记录在机务工作中的使用探析

关于GARMIN1000系统飞行数据记录在机务工作中的使用探析一、训练飞机维护难点训练飞行中，飞行教员需要分出一部分精力观察学员的操作，并给予学员指导;而飞行学员，作为学习者，知识和经验都欠缺。

因此，对于飞行过程中飞机出现的一些隐性故障或瞬时故障，飞行教员和学员可能不会及时的发现，尤其是空中发动机瞬间抖动这类发动机的瞬时故障。

这些故障发生时，飞行教员和学员很可能没能观察到相关的数据，甚至在给机务人员反映故障时连故障现象都描述不清楚。

这就给机务维护人员排除故障带来了极大的挑战。

作为训练使用的飞机，日利用率高，尤其是起落次数多，发动机功率变化频繁，这就导致训练飞机的起落架故障和发动机故障发生频率偏高。

CESSNA172R型飞机作为目前国内培养飞行员的主力机型，其机载的GARMIN1000系统在最初就拥有了自检功能和故障提示功能，但是这仅限于机载电子设备的故障提示，对于发动机的故障和电子设备由于接触不良造成的瞬时故障却无法提示。

机务人员在排除这类故障时，由于缺乏准确的数据和故障现象，难免会走很多的弯路，从而造成人力、物力和时间上的浪费。

二、飞行数据记录功能的实现CE S SNA公司于2012年3月27日发布了服务通告SEB-34-02和SEB-34-03，这两份通告给出了GARMIN1000系统软件升级至563.26版本的步骤和软件升级说明。

在这次的升级中，最重要的就是给予了GARMIN1000系统以CSV的格式记录飞行数据的功能。

以CESSNA172R型飞机为例，其GARMIN1000系统在驾驶舱里有两块显示屏，PFD和MFD。

PFD主要用于显示飞机姿态和导航数据，MFD主要用于显示发动机的所有参数、航图和电子检查单等数据。

每块显示器的右边都有两个SD卡的插槽，其中MFD的上部插槽SD卡用于存储电子检查单。

当GARMIN1000系统软件升级至563.26版本后，MFD上部插槽的SD卡还可用于存储飞行数据。

飞行数据记录系统说课讲解ppt课件

从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
用途
“黑匣子” 记录的各种飞行参数与地面数据处理站专家系统相结合，可以用于：
① 飞机技术性能的研究和改进、战术研究和提高； ② 建立飞飞行员飞行档案，实现飞行员飞行技术管理的
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使发展历程及我国自主研发的FJ系统 3.特点 4.用途 5.组成 6.记录参数 7.扩展应用
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
记录参数
根据飞机以及飞机上装备的设备不同，记录的参数大致有以下几个部分：
①反映飞机飞行状态的参数：如飞行高度、指示空速、真空速、马赫数、升降速度等；
总之，“黑匣子”作为现代飞机的重要电子设备，在各个方面发挥着不可替代的作用。但是要使飞参记录的飞行数据要发挥更好的作用，还需要在许多方面作认真的研究。
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
⑥反映飞机其它有关设备的参数：如起落架收起和放下信号、液压系统的压力信号、座舱盖上锁信号、流逝时间信号、重要手柄把手位置信号、设备故障信号、告警信号等。
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。

飞行数据记录仪飞机黑匣子的技术奇迹

飞行数据记录仪飞机黑匣子的技术奇迹飞行数据记录仪：飞机黑匣子的技术奇迹近代航空业的发展是人类工程技术进步的杰出代表之一。

当今的飞机拥有各种高科技设备，其中一个特别引人注目且备受关注的便是飞行数据记录仪，通常被称为“飞机黑匣子”。

本文将探讨飞行数据记录仪的重要性、其技术原理，并探讨它对提升航空安全性的影响。

第一部分：飞行数据记录仪的重要性飞行数据记录仪是一种关键设备，用于收集并存储飞机在飞行过程中所产生的各类数据。

这些记录了飞机性能、操作参数、导航信息以及环境状态等数据，对于事故调查和飞机性能分析有着无可替代的重要作用。

飞机黑匣子有两个主要组成部分：飞行数据记录器（FDR）和声音记录器（CVR）。

飞行数据记录器收集机载传感器的数据，如高度、速度、姿态、引擎参数等，而声音记录器则记录驾驶舱内的声音，以便更好地了解机组操作和与控制塔之间的沟通。

正是因为飞行数据记录仪能够记录和存储这些数据，它才成为事故调查的重要依据。

通过分析黑匣子中的数据，调查人员可以还原飞行过程中的各个环节，识别导致事故的潜在原因，并提出相关建议以减少类似事故的发生。

第二部分：飞行数据记录仪的技术原理飞行数据记录仪的技术原理是基于数字记录和高可靠性存储。

也就是说，传感器检测到的模拟信号会经过模数转换变为数字信号，随后以高速率存储在可靠的闪存芯片或硬盘中。

飞行数据记录仪的设计与工程技术息息相关，以确保它能在各种极端条件下正常运行。

首先，它需要抵御高温、低温、湿度、剧烈振动等因素的影响。

其次，它必须经受飞机事故时的撞击、冲击和火灾考验，以保证数据的完整性和可靠性。

此外，飞行数据记录仪还需要具备持久的电源系统，确保在事故发生时仍能继续录制数据。

因此，通常会采用多路供电和备用电源系统，以确保数据完整性。

第三部分：飞行数据记录仪对航空安全性的影响飞行数据记录仪对航空安全性产生了巨大的影响。

通过事故调查和数据分析，航空业可以从过去的事故中吸取经验教训，改进飞机设计、维护和操作程序，并制定更严格的安全规定。

无人机飞行数据记录与分析

无人机飞行数据记录与分析是一个非常重要的过程，因为它可以帮助我们更好地了解无人机的性能和安全性，从而为未来的飞行任务提供数据支持。

首先，我们需要了解无人机飞行过程中收集的各种数据。

这些数据可能包括飞行速度、航向、高度、GPS位置、电池电量、传感器读数等等。

通过将这些数据记录下来，我们可以对无人机的飞行性能进行全面评估，以便找出潜在的问题和改进空间。

在进行数据分析时，我们需要对数据进行筛选和整理，以确保数据的准确性和完整性。

此外，我们还需要根据具体任务和目的，选择适当的数据指标进行分析。

例如，如果我们正在进行飞行控制系统的优化，那么我们可能需要重点关注飞行速度、航向和高度等指标；而如果我们正在评估无人机在复杂环境下的表现，那么我们可能需要考虑更多的传感器读数和环境参数。

通过数据分析，我们可以发现无人机的性能特点和应用优势。

例如，我们可能会发现无人机在低空飞行时具有更高的稳定性和精度，而在高空飞行时则更加灵活和机动。

这些信息可以帮助我们更好地了解无人机的适用范围和局限性，以便我们在未来制定更加合理的飞行计划。

除了性能分析外，数据分析还可以帮助我们找出无人机在飞行过程中可能存在的问题和安全隐患。

例如，如果无人机在飞行过程中出现了异常数据或波动，那么这可能意味着存在硬件故障或软件问题。

通过分析这些数据，我们可以及时发现问题并进行修复，以避免潜在的安全风险。

总之，无人机飞行数据记录与分析是一个非常重要的过程，它可以帮助我们更好地了解无人机的性能和安全性，并为未来的飞行任务提供数据支持。

通过筛选、整理和分析数据，我们可以发现无人机的特点和应用优势，以及潜在的问题和安全隐患。

这些信息将有助于我们制定更加合理的飞行计划，并确保无人机在未来的飞行任务中发挥出最佳性能。

浅谈飞行参数记录系统发展

浅谈飞行参数记录系统发展【摘要】主要从飞行参数记录系统的发展历程及现状进行分析总结，对国内飞行参数记录系统的问题和未来飞行参数记录系统的发展趋势进行探讨。

【关键词】飞行参数记录系统黑匣子1.飞行参数记录系统概述飞行参数记录系统在系统启动后，自动实时地记录飞机的飞行状态参数和发动机工作状态参数，为分析飞行情况及飞机性能提供必要的数据。

飞机制造厂根据试飞数据改进设计方案或制造工艺，消除飞机上的各种隐患，使飞机有更好的安全性能和经济性能；在飞行培训中，可利用记录的数据来评定驾驶员的驾驶技术，确保训练质量；航空工程部门根据数据的衰变，快速准确地判明飞机的故障、飞机性能及发动机性能的变化趋势，以便确定维修实施程序进行维修。

此外，当飞机出现事故后，可以根据记录数据帮助分析事故原因等。

2.飞行参数记录系统历史发展2.1早期设计最早可以证实的尝试是于1939年，François Hussenot和Paul Beaudouin在法国马里尼亚讷飞行测试中心尝试制作的“HB型”飞行记录器。

这种记录器本质上是一种照片飞行记录，因为数据是记录在一卷长8米，宽88毫米的的胶卷上。

胶卷潜影是根据记录数据（如海拔高度，速度等）的量级调整镜面反光，通过细光线形成。

“HB”型飞行记录器于1941年收到生产前试运行订单，法国飞行测试中心一直保持对“HB”型飞行记录器的使用直至20世纪70年代。

另一种飞行参数记录系统于二战期间由英国开发。

Len Harrison和Vic Husband开发出了一种设备，可以保证飞行数据在撞击和火烧时保存完好。

这种设备就是现在飞行参数记录器的雏形，可以承受机组成员无法承受的条件。

它使用铜箔作为记录介质，对不同的飞行器操作有不同的响应。

箔片在设定的时间间隔内定期推进，用以记录飞行器的操作记录。

首个现代飞行数据记录器“Mata Hari”由芬兰航空工程师Veijo Hietala 于1942年制造。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

飞行数据记录系统浅析
发表时间：2017-11-06T09:18:13.707Z 来源：《基层建设》2017年第20期作者：梁伟国
[导读] 摘要：当代的民用航空飞机都装配了飞行数据记录系统。

深圳航空有限责任公司维修工程部深圳 518128
摘要：当代的民用航空飞机都装配了飞行数据记录系统。

本文阐述了飞行记录器的特点、原理以及在现在航空业中所发挥的作用。

关键词：黑匣子、飞行数据记录器、水下定位信标、事故调查
一．前言
很多的空难发生后只有黑匣子能够向调查人员提供飞机出事故前各系统的运作情况，因为空难时通常发生在一瞬间，飞行员和全部乘客都同时遇难而缺乏当事人的证词，调查事故的原因会有很大困难，而飞行记录器则可以向人们提供飞机失事瞬间和失事前一段时间里，飞机的飞行状况、机上设备的工作情况等；同时，配合驾驶舱话音记录器能帮助人们根据机上人员的各种对话分析事故原因，以便对事故作出正确的结论。

为了保证这种设备在飞机出事故后不被破坏，特地的用合金材料为它制作了一个非常坚固的匣子。

这种匣子具有极强的抗火、耐压、耐冲击振动、耐海水（或煤油）浸泡、抗磁干扰等能力，即便飞机已完全损坏黑匣子里的记录数据也能完好保存，或者通过特殊的方法将里面的数据还原。

黑匣子并非是黑的，而是常呈橙红色,主要是为了颜色醒目,便于寻找.外观为长方体，外壳坚实。

飞行记录仪之所以被称为“黑匣子”可追溯到1954年，当时飞机内所有的电子仪器都是放置在大小、形状都统一的黑色方盒里。

当飞机失事时，黑匣子上有定位信标,相当于无线电发射机,在事故后可以自动发射出特定频率，以便搜寻者溯波寻找。

除此之外，为了防止记录器内磁性记忆遭到电流或磁场破坏，飞行记录器也要具备抗外界电流、磁场的防护能力。

二．记录内容
飞机数据记录器用来记录各种飞机的状态参数。

20世纪60年代问世的黑匣子（FDR）只能记录5个参数，误差较大。

70年代开始使用数字记录磁带，能记下100多种参数专门记录飞行中的各种飞行数据。

随着科技的迅速发展，记录器也在不断升级，现在的记录器能够记录数百种的参数，如能记录飞机的系统工作状况和引擎工作参数等飞行参数、飞行的航向、飞行姿态、飞行轨迹（航迹）、时间、速度、加速度、经纬度、高度、飞机舵面的偏度、发动机的转速、温度等，还有所有的控制舵面的位置参数，工作状态以及作用在飞机上的各种外力，如阻力、升力、推力等。

并可累计记录25小时，超过这个时间，数据记录仪就自动吐故纳新，旧数据被新数据覆盖。

起飞前，只要打开黑匣子的开关，飞行时上述的种种数据都将收入黑匣子内。

一旦出现空难，整个事故过程中的飞行参数就能从黑匣子中找到，人们便可知道飞机失事的原因。

根据美国联邦航空局对飞行数据记录器的最低要求，必须包括压力高度、空速、磁航向、加速度及经过时间等5项，除了上述五项，美国联邦航空局另外再要求俯仰姿态、滚转姿态、发动机动力及襟翼的位置。

另外，每个公司还可以根据自己的实际情况来选装一些需要着重关注的一些参数。

三．主要部件
飞行记录器的外部加装ULB（水下定位信标），只要一碰到水，水分会使其发生短路，蜂鸣器将会发出37.5kHz频率的鸣叫持续30天。

水下定位信标安装在飞行记录器上面，呈圆筒状。

主要由信标组件、减震环、电池组件、密封圈以及水激活电门组成。

当定位信标触水后，信标的正负极会接通，此时信标就会开始发射超声波，连续不断的超声波能够有助于搜救人员快速定位，找到飞行记录器。

这种信标属于时控件，它具有一定的时限性，在平时工作的时候一定要对其有效性进行检查。

如果超出有效期，必须对电池组件进行更换。

四．飞行数据记录系统作用
飞行记录器不仅能用来进行飞行事故分析：飞行纪录仪记录的飞行速度、高度、俯仰、航向、垂直过载、倾侧、操纵面的偏转角、阻力、升力和发动机功率等信号，空难发生时候能把飞行记录器所记录的资讯，经处理后送入飞行模拟器，重现失事的经过情况，以模拟分析坠毁前发生的因素；还可以进行地面维修参考：所记录的数据能作为检查维修提供重要的参考资讯，比如通过飞行数据的译码发现存在故障的系统，地面维护人员就可以进行故障的分析和排除；最后，还可以用来进行试飞记录分析：在试飞中的产生的数据除一部分靠遥控天线装置发回到地面外﹐大部分使用飞行记录仪记录下来﹐通过进一步分析研究，有利于飞机系统状态的监控和飞行员训练效果的提升。

参考文献
[1]宋静波.飞机构造基础[M].北京：航空工业出版社，2004
[2]Boeing Company.波音737-NG系列飞机AMM手册.
[3]Boeing Company.波音737-NG系列飞机SDS手册.
作者简介
梁伟国，定检一中队高级工程师，主要负责大修飞机C检的电子专业的日常工作。
