国家开放大学电大土木工程CAD考试题库题库及答案
电大本科土木工程cad试题及答案
电大本科土木工程cad试题及答案一、单选题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，哪个命令用于绘制圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C3. 以下哪个命令用于在CAD中创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A4. 在CAD中，哪个命令用于创建多边形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：B5. 如何在CAD中选择多个对象？A. 按住Shift键并单击B. 按住Ctrl键并单击C. 按住Alt键并单击D. 按住Tab键并单击答案：B6. 在CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. PTEXT答案：A7. 在CAD中，如何快速缩放视图以适应整个绘图区域？A. ZOOM ALLB. ZOOM EXTENTSC. ZOOM WINDOWD. ZOOM PREVIOUS答案：B8. 在CAD中，哪个命令用于创建等轴测视图？A. 3DORBITB. 3DVIEWC. 3DROTATED. 3DALIGN答案：B9. 在CAD中，哪个命令用于创建块定义？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A10. 在CAD中，哪个命令用于创建尺寸标注？A. DIMLINEARB. DIMRADIALC. DIMDIAMETERD. DIMANGULAR答案：A二、多选题（每题4分，共20分）1. 在CAD中，以下哪些命令用于绘制圆？A. CIRCLEB. ELLIPSEC. ARCD. CIRCULAR ARRAY答案：A, B, C2. 在CAD中，以下哪些命令用于修改对象？A. MOVEB. COPYC. ROTATED. SCALE答案：A, B, C, D3. 在CAD中，以下哪些命令用于创建复杂的几何形状？A. SPLINEB. HELIXC. 3DSOLIDD. SURFACE答案：A, B, C, D4. 在CAD中，以下哪些命令用于创建和修改图层？A. LAYERB. LAYERNEWC. LAYERPD. LAYERM答案：A, C, D5. 在CAD中，以下哪些命令用于创建和修改尺寸标注？A. DIMLINEARB. DIMRADIALC. DIMDIAMETERD. DIMTANGENT答案：A, B, C, D三、判断题（每题2分，共20分）1. 在CAD中，使用“COPY”命令可以复制对象。
2019年电大土木工程CAD期末考试试题及答案
2019年电大土木工程CAD期末考试试题及答案一、判断题(每小题3分。
共15分。
对打√。
错打×)1．AutoCAD中的倒圆角命令(fillet)中的圆角半径不可设为零。
( × )2．AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加、减运算。
( × )3．DDEDIT命令可以修改各种类型文字的文字样式、宽度和内容等。
(× )4．因为一般AutoCAD中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形、斜线出现台阶”的现象在图形打印中是没有的。
( √ )5．AutoCAD图形文件中的块(block)被重新定义时，对图形文件中已插入的同名块概无影响，而新插入的同名块则采用新的定义。
( × )二、选择题(每小题4分．共40分)1．以下关于夹点的说法中，( B．图块只能在插入位置显示一个夹点 )是错误的。
2．一个布局中最多可以有(D．四个以上 )视口。
3．下面的命令行坐标输入方法中，(C．@200<200／2 )是不正确的。
4．在使用“STRETCH”拉伸命令时，与选取窗口相交的对象会被——，完全在选取窗口外的对象会——，而完全在选取窗口内的对象会。
( B．不变拉伸移动 )5．下列哪种对象不能利用偏移(OFFSET)命令偏移(A．文本 )。
6．下列编辑工具中，不能实现“改变位置”的功能的是(C．比例 )。
7．使用ZOOM命令缩放图形时，图形的实际尺寸将(D．不变 )。
8．在AutoCAD中尺寸样式设置中，测量比例因子(measurement scale)：哭／l时，某尺寸标注的尺寸数字是100，改测量比例因子为2后，尺寸数字l00变为(B．200 )。
9．以下有关AutoCAD中格式刷叙述错误的是(A．只是一把颜色刷)。
10．在AutoCAD中用拉伸(stretch)命令编辑图形对象时，应采用的选择方式为(C．压窗选C )。
国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案2
国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案2国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案盗传必究本课程考核采用100%形成性考核的方式，学生按照实训任务完成图形绘制，绘制的结果以*.dwg格式进行保存并上传到答题页面中。
形考任务1绘图要求按1：1比例绘制。
1．绘制平面图形。
（20分）2．绘制平面图形。
（20分）3．绘制指北针。
圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。
（20分）4．抄绘下面的平面图形，已知四个小圆直径相等。
（20分）5．绘制平面图形。
（20分）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“形考任务1答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
形考任务2绘图要求：分图层绘制，按1：1的比例绘图答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“形考任务2答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
大作业1绘制立面图绘图要求：按1：100的比例画在A3图幅内。
（尺寸可以参考作业1平面图和作业3剖面图）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“大作业1答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
大作业2绘制立面图绘图要求：按1：100的比例画在A3图幅内。
（尺寸可以参考作业1平面图和作业3剖面图）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“大作业2答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

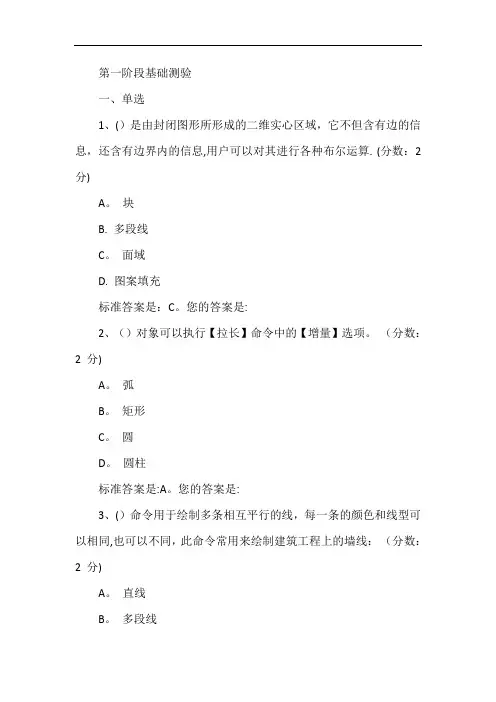

土木工程CAD习题,含答案
第一阶段基础测验一、单选1、(）是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息,用户可以对其进行各种布尔运算. (分数：2 分)A。
块B. 多段线C。
面域D. 图案填充标准答案是：C。
您的答案是:2、（）对象可以执行【拉长】命令中的【增量】选项。
（分数：2 分)A。
弧B。
矩形C。
圆D。
圆柱标准答案是:A。
您的答案是:3、(）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同,也可以不同，此命令常用来绘制建筑工程上的墙线：（分数：2 分)A。
直线B。
多段线C. 多线D. 样条曲线标准答案是:C。
您的答案是：4、AutoCAD提供的(）命令可以用来查询所选实体的类型、所属图层空间等特性参数。
（分数：2 分)A. 【距离】（Dist）B. 【列表】（List）C. 【时间】（Time）D. 【状态】(Status）标准答案是：B。
您的答案是：5、默认情况下,AutoCAD提供的多线样式文件为（)。
(分数：2 分)A. acad。
mlnB. acadiso。
linC. acad。
linD。
acadiso。
mln标准答案是：A.您的答案是：6、下列对象执行［偏移］命令后,大小和形状保持不变的是（）。
（分数：2 分)A。
圆弧B。
直线C。
椭圆D。
圆标准答案是：B.您的答案是：7、选中夹点的默认颜色是（). （分数：2 分)A。
红色B. 黄色C. 蓝色D。
绿色标准答案是:C。
您的答案是:8、要将多个夹点作为基夹点并且保持选定夹点之间的几何图形完好如初，请在选择夹点时按住（）键。
（分数：2 分）A。
TabB。
AltC。
CtrlD. Shift标准答案是：D。
您的答案是：9、一组同心圆可由一个已画好的圆用（)命令来实现. (分数:2 分）A。
STRETCHB。
OFFSETC。
EXTENDD。
MOVE标准答案是：B。
您的答案是：10、运用【正多边形】命令绘制的正多边形可以看作是一条()。

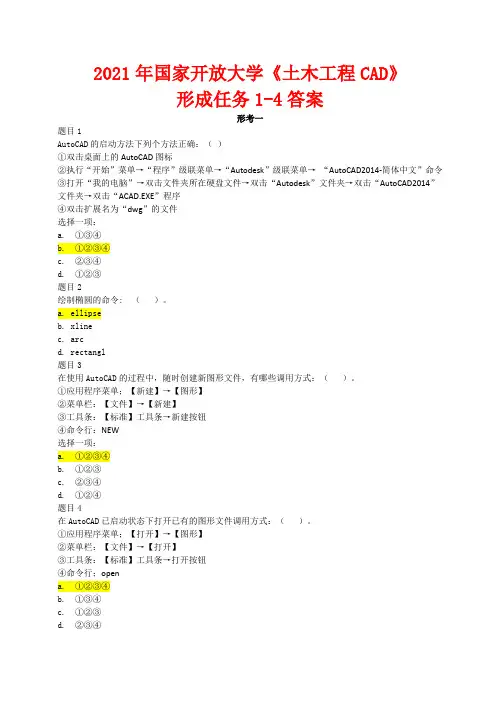

2021年国家开放大学电大《土木工程CAD》形考任务1-4答案
2021年国家开放大学《土木工程CAD》形成任务1-4答案形考一题目1AutoCAD的启动方法下列个方法正确：（）①双击桌面上的AutoCAD图标②执行“开始”菜单→“程序”级联菜单→“Autodesk”级联菜单→“AutoCAD2014-简体中文”命令③打开“我的电脑”→双击文件夹所在硬盘文件→双击“Autodesk”文件夹→双击“AutoCAD2014”文件夹→双击“ACAD.EXE”程序④双击扩展名为“dwg”的文件选择一项：a. ①③④b. ①②③④c. ②③④d. ①②③题目2绘制椭圆的命令: （）。
a. ellipseb. xlinec. arcd. rectangl题目3在使用AutoCAD的过程中，随时创建新图形文件，有哪些调用方式：（）。
①应用程序菜单；【新建】→【图形】②菜单栏：【文件】→【新建】③工具条：【标准】工具条→新建按钮④命令行：NEW选择一项：a. ①②③④b. ①②③c. ②③④d. ①②④题目4在AutoCAD已启动状态下打开已有的图形文件调用方式：（）。
①应用程序菜单；【打开】→【图形】②菜单栏：【文件】→【打开】③工具条：【标准】工具条→打开按钮④命令行；opena. ①②③④b. ①③④c. ①②③d. ②③④为满足制图规范的要求，绘图前一般对线型进行设置和管理，设置线型的调用方式下列哪个正确（）。
①菜单栏；【格式】→【线型】②工具条：【特性】工具条→“线型控制”下拉列表中单击“其他”选项③面板：【默认】选项卡→【绘图】面板→“线型”下拉列表中单击“其他选项”④命令行：LINETYPE(LT/LTYPE/DDLTYPE)⑤菜单栏；【格式】→【线宽】选择一项：a. ①②③⑤b. ①②③④c. ①③④⑤d. ②③④⑤题目6绘图长度单位、角度单位及其精度和方向的命令是：（）。
a. gridb. openc. units（un）d. limits题目7设定颜色的命令是：（）。
国家开放大学电大《土木工程力学(本)》考题
土木工程力学（本）期末考试资料一、单项选择题1. 静定结构产生位移的原因有（D）A. 荷载作用与温度变化的B. 支座位移C. 制造误差D. 以上四种原因2. 静定结构由于温度变化、制造误差或支座位移，（C）A. 发生变形和位移B. 不发生变形和位移C. 不发生变形，但产生位移D. 发生变形但不产生位移3. 结构位移计算的一般公式根据什么原理推导的？（B）A. 虚位移原理B. 虚功原理C. 反力互等原理D. 位移互等原理4. 图乘法的假设为（D）A. M P及_M图中至少有一图是由直线组成 B. 杆件EI为常量C. 杆件为直杆D. 同时满足以上条件5. 图示简支梁中间截面的弯矩为（A）qlA. B. C. D.6. 图示悬臂梁中间截面的弯矩为（B）A. B. C. D.7. 图示梁AB在所示荷载作用下A截面的剪力值为（A）A. 2q lB. q lC. 3q lD. 08. 图示结构AB杆件A截面的弯矩等于（B）A. 0B. F P l上侧受拉C. 2F P l下侧受拉D. F P l下侧受拉9. 图示结构的弯矩图形状应为（B）12. 图示结构当支座B有沉降时会产生（C）15. 力法典型方程是根据以下哪个条件得到的？（C）A. 结构的平衡条件B.结构的物理条件C. 多余约束处的位移协调条件D. 同时满足A、B两个条件16. 超静定结构产生内力的原因有（D）。
A. 荷载作用或温度变化B. 支座位移C. 制造误差D. 以上四种原因17. 超静定结构在荷载作用下产生的内力与刚度（A）A. 相对值有关B. 绝对值有关C.无关D. 相对值绝对值都有关18. 超静定结构在支座移动作用下产生的内力与刚度（C）A. 无关B. 相对值有关C. 绝对值有关D. 相对值绝对值都有关19. 用力法计算超静定结构时，其基本未知量为（D）A. 杆端弯矩B. 结点角位移C. 结点线位移D. 多余未知力20. 力法的基本体系是（D）。
大学考试—土木工程CAD——试题库及答案
以下各项中，未在“圆弧”子菜单中包含的是（）。
收藏A.圆心、起点、角度B.起点、圆心、角度C.起点、端点、圆心D.圆心、起点、端点回答错误 !正确答案：C用来表示建筑物的平面形状，房间的布局、形状、大小、用途，墙和柱的位置，墙厚和柱子的尺寸，门窗的类型、位置、尺寸大小，以及各部分联系的图样是（）。
收藏A.建筑剖面图B.建筑总平面图C.建筑立面图D.建筑平面图回答错误 !正确答案：D开启 AutoCAD后，默认状态下将进入（）。
收藏A.模型空间B.布局空间C.图纸空间D.样板空间回答错误 !正确答案：A绘制实心填充圆的命令是（）。
收藏A.PointB.CircleC.DonutD.Polygon回答错误 !正确答案：C公路横断面图的比例一般采用（）。
收藏B.1:200C.1:50D.1:500回答错误 !正确答案：B以下设备中，（）不属于输出设备。
收藏A.绘图仪B.扫描仪C.显示器D.打印机回答错误 !正确答案：B结构施工图中的钢筋线应使用（）绘制。
收藏中实线B.中虚线C.粗虚线D.粗实线回答错误 !正确答案：D启用“极轴追踪”和“正交”的标准功能键分别是（）。
收藏A.F8 和 F10B.F9和F8C.F8和F9D.F10 和 F8回答错误 !正确答案：D用来表示圈梁的构件代号是（）。
A.JLB.QLC.DLD.GL回答错误 !正确答案：B效率最高的“复制”类命令是（），一次可复制出大量的对象副本。
收藏A.OffsetB.ArrayC.MirrorD.Copy回答错误 !正确答案：B绘制基面的命令是（）。
收藏A.3DfaceB.FaceC.ElevD.3Dmesh回答错误 !正确答案：C将 AutoCAD的 dwg 图形文件附着到当前图形文件的命令是（）。
收藏A.inserｔB.ImageattachC.XattachD.Dwfattach回答错误 !正确答案：C以下软件中，属于土木工程专用CAD软件的是（）。
国家开放大学《电子CAD技术》形考任务1-3参考答案
国家开放大学《电子CAD 技术》形考任务1-3参考答案题目随机，下载后利用查找功能完成学习任务《电子CAD技术》课程是国家开放大学(中央广播电视大学)面向电子信息工程技术专业(电子产品工艺与维护方向)专科层次开设的一门统设必修专业课。
课程编号：02994形考任务1一、单项选择题1.()是指利用鼠标指针依次定义出图形的各个边脚所形成的封闭区域。
A.饼图B.矩形C.电路方块图D.多边形对象2.AltiumDesigner9.0是一款在WindowsXP 及以上操作系统中运行的电子设计系统，主要由四大部分组成，其中最常用的操作系统分别为()和印刷电路板设计系统PCB。
A.电气原理设计B.原理图设计C.电子器件设计D.电子器件图设计3.AltiumDesigner 中项目文件的文件名后缀为()。
A..IntLibB..SchDocC..PcbDocD..PrjPCB4.AltiumDesigner9.0 提供了一系列排列和对齐功能，可以极大地提高工作效率，这种功能适合于各种元器件。
元器件的排列和对齐功能集中在“编辑”菜单栏下的()子菜单中。
A.对齐B.排列C.选中D.移动5.AltiumDesigner 的面板显示方式有( )。
A.自动隐藏、锁定显示、浮动显示B.系统菜单、系统工具C.任意显示D.部分显示6.AltiumDesigner的组成有( )。
A.CPLD/FPGA、Simulate、Schematic、PCBB.AGPC.CA M、EDAD.CAE7.对于原理图元件的引脚，其基本属性有()。
A.粗细B.大小C.网络标识D.编号、长短、名称8.放置电源、接地方法有()。
A.复制B.工具栏、快捷键、菜单C.删除D.任意放置9.放置原理图工具中的“布线”工具具有电气连接意义，而使用()工具没有电气连接意义，在原理图中是可有可无的图元。
A.放置总线B.放置线C.放置连接线路D.放置接地符号10.个性化设置可以用来修改( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《土木工程CAD》实训课程作业评讲(1)
1．考核知识点：AutoCAD的系统需求和主要功能；用户界面、创建新图及图层的建立
2．常见错误：图层建立和设置的应用。
3．提示答案和解题思路、方法：在教师的指导下上机实训完成。
一、单选题（50题每题2分共100分）
1．中止命令时可以按（Esc）键；确定执行命令时可以按（Enter）键。
A．空格键．Enter键
B．End键．空格键
C．Esc键．Enter键
D．End键．Esc键
2．以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是（mm）和（0.0000）。
A．m和0.0
B．cm和0.00
C．英寸和0.000
D．mm和0.0000
3．AutoCAD图形文件扩展名为（*.dwg），样板文件扩展名为（*.dwt）。
A．*.dwg．*.dwt
B．*.dwg．*.dxf
C．*.dwt．*.dws
D．*.dxf．*.dwt
4．T与DT分别代表（多行文字）和（单行文字）命令。
A．单行文字．多行文字
B．多行文字．单行文字
C．引线文字．多行文字
D．文字样式．单行文字
参见上机命令行输入显示：
5．在下列图形中，夹点数最多的是（椭圆弧）。
A．一条直线
B．一条多线
C．一段多段线
D．椭圆弧
参见下图：
6．若定位距离某点25个单位．角度为45的位置点，需要输入（C ）。
A．25,45
B．@25,45
C．@25<45
D．@45<25
7．如果在0图层上创建的图块被插入到其他图层上，那么图块颜色．线型等特性将会继承（D ）层上的特性。
A．0图层
B．被关闭的图层
C．被冻结的图层
D．被插入的图层
8．（Limits）命令可以设置图形界限；（全部缩放）命令可以显示图形界限。
A．Limits全部缩放
B．Options范围缩放
C．Limits范围缩放
D．Options全部缩放
9．在使用【拉伸】命令编辑图形时，需要使用（B ）方式选择对象。
A．窗口选择
B．窗交选择
C．点选
D．栏选
10．按（B ）键，可以从绘图窗口内切换到文本窗口内。
A．F1
B．F2
C．F3
D．F5
11．使用“LEN”拉长图线时，不可用的参数有（D ）。
A．增量
B．百分数
C．动态
D．参照
12．使用（B）功能可以将光标锁定在预先定义的位置点上。
A．栅格
B．捕捉
C．临时捕捉
D．对象捕捉
13．如果需要将绘图窗口的高度调整为500个单位，可以使用（B）功能。
A．比例缩放
B．范围缩放
C．中心缩放
D．动态缩放
14．（C）图层上的图形虽然可以显示，但是不能被修改。
A．关闭
B．冻结
C．锁定
D．透明
15．如果设置了一个10°的增量角和一个6°的附加角，那么下列叙述正确的是（D ）。
A．可以引出16°的极轴追踪虚线。
B．可以引出-4°的极轴追踪虚线。
C．可以引出-6°的极轴追踪虚线。
D．可以引出20°和6°的极轴追踪虚线。
16．当视图被多次调整后，使用功能可以最多返回之前的（D ）个视图。
A．2
B．5
C．3
D．10
17．【对象追踪】功能必须配合（C ）功能一起使用。
A．对象捕捉
B．正交
C．极轴
D．捕捉。
