《恒压供水系统发展》
《恒压供水系统发展》恒压供水系统的发展恒压供水系统的发展背景：随着社会经济的迅速发展，人们对供水质量和供水系统的可靠性要求不断提高。
衡量供水质量的重要标准之一是供水压力是否恒定，因为水压恒定于某些工业或特殊用户是非常重要的，如当发生火警时，若供水压力不足或无水供应，不能迅速灭火，会造成更大的经济损失或人员伤亡。
但是用户用水量是经常变动的，因此用水和供水之间的不平衡现在时有发生，并且集中反映在供水的压力上：用水多而供水少，则供水压力低；用水少而供水多，则供水压力大。
保持管网的水压恒定供水，可使供水和用水之间保持平衡，不但提高了供水的产量和质量，也确保了供水生产以及点击运行的安全可靠性。
对于大多数采用供水企业来说，传统的供水机泵存在日常运行费用太高，供水成本居高不下，单位供水的能耗偏大的问题，寻求供水与能耗之间的最佳性价比，是困扰企业的一个长期问题，目前各供水厂得供水机泵设计按最大扬程与最大流量这一最不利条件设计，水泵大多数时间在设计效率一下运行。
导致电动机与水泵之间尝尝出现大马拉小车问题。
因此，如何解决供水与能耗之间的不平衡，寻求提高供水效率的整体解决方案，是各供水节水企业关心的焦点问题之一。
变频调速技术以其显著的节能效果和稳定可靠的控制方式，在风机，水泵，空气压缩机，制冷压缩机等高能耗设备上广泛应用。
利用变频器技术与自动控制技术相结合，在中小型供水企业实现恒压供沃尔特水设备水，不仅能达到比较明显的节能效果，提高供水企业的效率，更能有效保证供水系统的安全可靠运行。
国内现状变频器恒压供水是在变频器调速技术的发展之后逐渐发展起来的，在早期，由于国外生产的变频器的功能主要限定在频率控制、升降速控制、正反转控制、气制动控制及各种保护功能。
应用在恒压供水系统的发展中，变频器仅作为执行机制，为满足供水量大小需要不同时，保证管网压力恒定，需在变频器外部提供压力控制器和压力传感器，对压力进行闭环控制。
目前国内有不少公司在做变频恒压供水的工程，大多采用国外的变频器控制水泵的转速，水管管网压力的闭环调节及多台水泵的循环控制，有的采用可编程控制器及相应的软件予以实现；有的采用单片机及相应的软件予以实现。
消防增压稳压给水设备
消防增压稳压给水设备
消防增压稳压给水设备是由增压稳压泵、气压罐、控制箱、仪表、管道附件等组成，广泛适用于多层和高层建筑工程有增压稳压设施要求的消火栓给水系统及喷淋灭火系统等各类消防给水系统。
消防增压稳压给水设备的特点：
1、平时稳压泵运行发生火灾时消防泵启动，同时稳压泵停止运行，以上过程均由系统实行自动转换，本机组设稳压泵互为备用，轮流运行。
2、平时由稳压泵进行补水，使整个消防管网始终处于高压状态，同时气压罐内贮存了火灾初期的消防水量，解决了长期以来消防给水系统中存在的延时灭火问题。
3、设有自动、手动、远距离操作功能，保护功能齐全，运行安全可靠。
消防增压稳压给水设备的分类：
1、设备设置位置分：上置式和下置式；
2、气压罐设置方式分：立式和卧式；
3、设备所提供消防给水系统分: 消火栓给水系统；自动喷水灭火系统；消火栓及自动喷水消防给水合用系统。
江苏双益给排水有限公司专注二次供水设备及消防给水设备的研发生产30年，只做客户放心的产品。

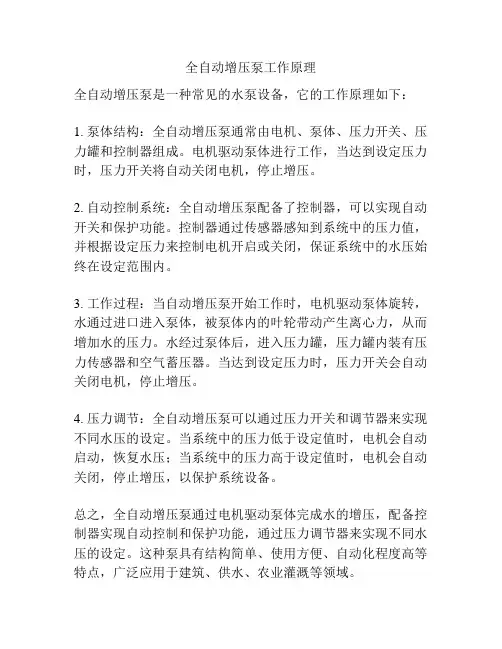

全自动增压泵工作原理
全自动增压泵工作原理
全自动增压泵是一种常见的水泵设备，它的工作原理如下：
1. 泵体结构：全自动增压泵通常由电机、泵体、压力开关、压力罐和控制器组成。
电机驱动泵体进行工作，当达到设定压力时，压力开关将自动关闭电机，停止增压。
2. 自动控制系统：全自动增压泵配备了控制器，可以实现自动开关和保护功能。
控制器通过传感器感知到系统中的压力值，并根据设定压力来控制电机开启或关闭，保证系统中的水压始终在设定范围内。
3. 工作过程：当自动增压泵开始工作时，电机驱动泵体旋转，水通过进口进入泵体，被泵体内的叶轮带动产生离心力，从而增加水的压力。
水经过泵体后，进入压力罐，压力罐内装有压力传感器和空气蓄压器。
当达到设定压力时，压力开关会自动关闭电机，停止增压。
4. 压力调节：全自动增压泵可以通过压力开关和调节器来实现不同水压的设定。
当系统中的压力低于设定值时，电机会自动启动，恢复水压；当系统中的压力高于设定值时，电机会自动关闭，停止增压，以保护系统设备。
总之，全自动增压泵通过电机驱动泵体完成水的增压，配备控制器实现自动控制和保护功能，通过压力调节器来实现不同水压的设定。
这种泵具有结构简单、使用方便、自动化程度高等特点，广泛应用于建筑、供水、农业灌溉等领域。
绿色建筑给排水设计的节水措施
绿色建筑给排水设计的节水措施摘要：我国作为水资源较为短缺的国家之一，在进行建筑建设过程中的相当长时间内对建筑给排水设计的重视程度不足和持续关注的缺失，导致大部分建筑给排水设计个别环节存在缺陷，造成无法保证建筑供水稳定，水资源浪费甚至出现水污染的状况，对我国经济和环境造成了极为不利的影响。
随着绿色建筑概念的提出，其对建筑给排水设计的重视使当前建筑能够在保证水资源合理供应的情况下，提升水资源利用效率，为我国经济和环境的可持续性发展创造前提条件。
关键词：绿色建筑；给排水设计；节水措施引言绿色建筑主要是对建筑相关的一些设置通过科学的设计，使建筑物能够有效的实现节约能源、减少排放、降低污染并且低碳环保，促使建筑与自然环境能够和谐的共处。
绿色建筑在设计施工当中，给排水设计是非常重要的一个设计方面，通过合理的给排水设计，可以有效的实现节约水资源效果。
本文主要分析目前建筑当中给排水设计存在的问题，提出相应的给排水设计措施，促使实现水资源的高效利用与节约。
1建筑给排水现存的问题1.1热水循环当中的无效冷水热水的供应系统是住宅建筑当中重要的给排水系统组成部分，而实际当这个系统开启的时候，需要先放掉系统当中的一部分冷水之后才会有热水排出，实现正常使用，这样就严重浪费了水资源。
1.2超压出流随着我国城市化进程的不断加快，城市建筑越来越多，不断扩大的建筑规模注定对给排水的需求就更大的，相关部门为了有效满足居民用水，就要大量的进行给水管网的铺设，这就使给水管网分布的范围相对较大。
为了有效保证建筑各个部位都能够实现全面供水，需要提高供水压力来实现各个点位的供水正常。
而此时给水配件前的水压在高供水的压力下，会比流出水头要大，进而超过限定的额定流量，这就直接导致浪费水资源。
在我国各种建筑当中，这种超压出流现象还是比较常见的，而这种现象由于是一种隐晦的浪费现象，不容易被人发现与重视，这就导致长期情况下存在这种浪费情况，严重造成水资源流失。
自动恒压供水系统
自动恒压供水系统一、自动恒压供水系统新产品介绍:传统恒压供水系统采用气压式供水，利用密封罐体，使局部增压达到供水目的，其工作过程是水泵启动，将水通过止回阀注入罐体，从而使罐体内压力增大，当压力达到所设定压力上限时，压力自动控制器自动关闭水泵，使水泵停止运行。
由于供水罐体内压力高于供水管网压力，所以能自动降压供水，当压力减小到设定压力下限时，自动控制水泵启动，自动向供水罐内注水，如此往复，华都无塔供水系统在原有的气压式供水的基础上大胆创新，融合世界上先进的变频技术，PID调节技术，改传统的气压式供水为变频恒压供水。
取代原先必须有的气压罐。
并且对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命。
二、自动恒压供水系统特点：1. 自动恒压供水系统投资少、无水池、不用消毒。
2. 自动恒压供水系统体积小、占地少、安装方便。
3. 自动恒压供水系统高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。
4. 自动恒压供水系统全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。
5. 自动恒压供水系统水压稳定，不会造成市政管网压力波动。
6. 自动恒压供水系统全自动控制运行，无人值守设计。
7. 自动恒压供水系统超强保护，故障自动显示，报警。
8. 自动恒压供水系统模拟屏人机对话，可随时查询、设定、调整运行参数。
9. 自动恒压供水系统旁通设计，自动切换，停电不停水。
10. 自动恒压供水系统高寿命。
运行效率高，可提高水泵的寿命3倍以上。
三、自动恒压供水系统的主要原理自动恒压供水系统通过检测管道上压力传感器的模拟信号，信号P传给微电脑控制器并与设定值P0进行比较，用比较结果P作为调节参量来改变变频器输出频率f。
因为水泵的转速n及出口压力P均与频率f成正比。
所以，当P＜P0时，频率f上升，水泵转速加快，P上升；当P＞P0时，频率f下降，水泵转速n变慢，P下降，这样，就使系统压力P始终逼近设定压力P0。
自来水管道加压供水设备控制原理图
真空泵维修/jq编辑自来水管道加压供水设备控制原理图自来水管道加压供水设备广泛应用于新建、扩建和改造的住宅楼、住宅小区、办公楼、宾馆、饭店生活用水，各种循环水系统。
自来水管道加压供水设备主要配件：1）主工作泵：常用单级或多级卧式或立式清水离心泵。
2）气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。
3）变频控制柜：变频控制柜是变频给水设备的核心部分，一般由供货厂家按水泵功率配套供应。
4）无负压罐:与市政管网一体叠压消除负压，消除二次污染，智能补偿用水流量。
5）附件：主要包括连接管道，以及阀门、止回阀、安全阀（有小气压罐时）、压力表、压力继电器和底座等。
一般组装式设备由厂家组装好供货。
深井无塔变频供水设备控制原理图说明：无负压设备采用微机变频技术和有效的负压处理技术实现叠压供水。
具体如下：该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。
当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。
停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。
来电时机组自动开机恢复正常供水。
第一章自来水管道加压供水设备变频性能特点:１．自来水管道加压供水设备配套的水泵、阀门等均为国产优质名牌产品，能保证设备的可靠运行。
２．控制元件选择档次高。
变频控制系统的核心部件变频调速器、可编程控制器、人机界面、空气开关、交流接触器、热继电器均采用国际品牌产品，确保各元件之间具有最佳的配合，使得整个系统的稳定性和可靠性进一步提高。
可根据用户的不同需要或不同的应用场合而选择不同的品牌，如西门子、三菱、富士、ABB、施耐德、梅兰日兰等。
立元全自动变频水泵控制器说明书
立元全自动变频水泵控制器说明书一、概述DFK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新代机电一体化高科技节能供水设备。
一般给水管网中的水压(自来水厂的一次供水压力)已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。
无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。
水箱式供水的用户管网水压较稳定，具有一定的贮水能力。
但水箱(或水塔)的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。
气压式供水其实是把高位水箱移到了地面。
它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大:气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。
变频调速恒压供水设备以管网水压(或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值:即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大:用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。
这样就保证了整个管网满足了用户对水压(与用户设定的压力一致)和水量(随用水量变化而变化)的要求，同时达到了提高供水品质和高效节能的目的，用多少水，供多少水”;采用该设备不需建造高位水箱、水塔，无水质的二次污染，是一种理想的现代化建筑供水设备。
新型的变频恒压供水与传统的水箱式和气压罐式供水方式相比，不论是设备的投资额，运行的经济性，还是系统的稳定性、可靠性，节能效果，自动化程度等方面都具有无法比拟的优势。
这些优越性引起了几平所有供水设备)家的高度重视，争相开发、生产这一新技术产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川航天职业技术学院电子工程系课程设计专业名称：建筑电气工程技术课程名称：建筑电气控制技术课程设计课题名称：全自动增压给水设备控制设计人员：马健指导教师：赵威2014年6月11日《全自动增压给水设备控制课程设计》任务书一、课题名称：全自动增压给水设备控制二、技术指标：本设计由主电路和控制电路构成。
主电路通过开关、热继电器直接以三角形接法接到电动机；控制电路通过水压罐压力表检测水箱压力，输出开关信号，接通相应的交流接触器的主触头来控制电动机的运行与停止；电压电流表检查主电路的工作与否；时间继电器可实现电动机运行15分钟后水压未达标，点亮故障报警指示灯；通过刀闸开关、热继电器可实现总停控制和必要的短路、过载保护。
本设备宜采用电信号控制型压力表自动水位控制水箱抽水电路。
通过压力表输出的开关信号控制电动机的运行与停止。
此电路具有成本少，配置灵活，测量水位误差小，不受水箱里面水位上下浮动的影响，易于实现的优点。
采用电信号控制型压力表自动水位控制水箱抽水电路。
三、要求：1、水泵电机为三相异步电动机，功率11kw；2、全压直接起动，单方向旋转；3、水压罐压力表为具有上限与下限的电接点压力表；4、水压不足时，自动加水，水压达到要求后，自动停止加水；5、加水3分钟后，水压仍未达标时，点亮故障报警指示灯且发出音响信号；6、压上、下限均有指示显示，加水时有水泵运行指示显示，有电源电压、电流指示和指示灯指示7、有全自动和手动两种控制方式；8、总停控制和必要的短路、过载保护。
指导教师：赵威学生：马健电子工程系2014年6月11日课程设计报告书评阅页课题名称：全自动增压给水设备控制班级：建筑电气工程技术姓名：马健2014年6月11日指导教师评语：考核成绩：指导教师签名：20年月日摘要随着生活水平的提高，用水的需求量越来越大，而楼房也建得越来越高，很多居民小区或高层建筑因为水压不足而造成供水困难，给生活带来很多不便。
为了解决这一问题，本课程设计结合所学电气控制知识，设计出一套简单实用的自动增压给水设备控制系统，采用电信号控制对管道水压进行监控，当水压低于某一压力数值时自动启动电机，高于某一压力数值时自动停止，保证给水的正常。
介绍了一些典型的继电接触控制线路，及其控制保护环境绘图软件主要使用的AutoCAD，学习了该绘图软件的基本绘图方式，通过自己动手绘图加深了对控制线路的理解。
关键词：电气控制供水系统AutoCAD目录摘要 (II)一、设计任务与要求 (1)1.1设计任务 (1)1.2设要求计 (1)二、方案设计与论证 (1)2.1方案一 (2)2.2方案二 (2)2.3方案选择 (2)三、单元电路设计与参数计算 (3)3.1设计思路 (3)3.2单元电路设计 (3)3.2.1主电路 (3)3.3.2控制电路 (4)四、总原理图及元器件清单 (5)4.1元器件清单 (5)4.2全自动增压给水设备总原理图 (6)4.3设计原理结构框图 (7)五、设计性能分析 (8)5.1设备自动操作分析 (8)5.2设备手动操作分析 (8)5.3音响、灯光信号警报 (8)5.4总停、短路、过载保护 (8)六、心得体会 (9)七、参考文献 (10)全自动增压给水设备一、设计任务与要求1.1设计任务全自动增压给水设备通过水压罐压力表检测水箱压力。
当水压不足时，自动向水箱加水。
当水压足够时，自动停止加水，确保水压满足用户需要。
不当水泵启动加水一段时间后，水压仍不正常时，发出故障报警信号。
该设备用于住宅小区楼房供水时，可以放在楼下隐蔽处，既安全又不影响美观，取代了传统的专用水塔给水设备和放在楼顶的水箱式给水设备。
1.2设计要求1、水泵电机为三相异步电动机，功率11kw；2、全压直接起动，单方向旋转；3、水压罐压力表为具有上限与下限的电接点压力表；4、水压不足时，自动加水，水压达到要求后，自动停止加水；5、加水3分钟后，水压仍未达标时，点亮故障报警指示灯且发出音响信号；6、压上、下限均有指示显示，加水时有水泵运行指示显示，有电源电压、电流指示和指示灯指示7、有全自动和手动两种控制方式；8、总停控制和必要的短路、过载保护。
二、方案设计与论证全自动增压给水设备设计主要由主电路和控制电路构成。
主电路通过开关、热继电器直接以三角形接法（即全压起动）接到电动机；控制电路通过水压罐压力表检测水箱压力，输出开关信号，接通相应的交流接触器的主触头来控制电动机的运行与停止；电压电流表检查主电路的工作以及相应的信号灯指示工作与否；时间继电器可实现电动机运行3分钟后水压未达标，点亮故障报警指示灯，同时启动声音警报器；通过刀闸开关、热继电器、开关SB可实现总停控制和必要的短路、过载保护。
2.1方案一方案一采用电信号控制型压力表自动水位控制水箱抽水电路；通过压力表输出的开关信号控制电动机的运行与停止。
此电路具有成本少，配置灵活，测量水位误差小，自动化程度高且精确，不受水箱里面水位上下浮动的影响，易于实现及控制的优点。
2.2方案二采用晶体管自动水位控制水箱抽水电路。
通过接触点的通电与否来控制电动机的运行与停止。
此电路需要晶体管、电容、接触点片。
在实际水位自动控制中，因水箱里面上下浮动，使接触导电触点时通时断，造成接触器频繁吸合释放，很容易烧坏接触器触点。
在一般的晶体管水位控制电路中，加一只电容，使三极管的导通或截止时间延迟，不使接触器马上动作，可保护接触器触点。
此电路虽然简单，但是增加了硬件的成本，而且测量水位误差较大。
2.3方案选择比较上述两个方案，此课程设计选择方案二作为最终的设计方案，即采用电信号控制型压力表自动水位控制水箱抽水电路。
方案二具有成本少，配置灵活，测量水位误差小，自动化程度高且精确，不受水箱里面水位上下浮动的影响，易于实现及控制的优点。
三、单元电路设计与参数计算3.1设计思路设计思路如图3-1设计步骤框图：运用CAD 软件绘图课程设计理论设计实际电路的安装与调试撰写课程设计报告图3-1设计步骤框图3.2单元电路设计3.2.1主电路1、根据设计任务以及要求设计全自动增压给水设备的主电路图3-2全自动增压给水设备的主电路2、主电路元件参数计算及选择（1）电路的电源直接采用380V三相交流电源。
（2）电路开关型号选用HK1，额定电压380V，额定电流60A。
其额定电流为电动机的额定电流2-3倍，符合要求。
（3）水泵电机为三相异步电机，选用型号为Y160M-4，额定功率为11KW，额定电流23A，额定转速1460r/min,功率因数为0.84，效率为88%。
（4）电流互感器采用型号为TA3050A/5A，转换开关采用LW5-16.D0206/4。
（5）电压表选用型号为SD-15V,电流表选用SD-20A。
（6）交流接触器KM1型号为CJ10-40，其主触头额定电压380V，额定电流40A。
（7）电路过载保护采用热继电器、熔断器。
其中热继电器型号为JR36-63 30-32A，额定电压380V，额定电流为20-30A。
根据资料得热继电器的额定电流为电动机额定电流的0.95-1.05倍。
熔断器的型号为RM10，额定电压为380V，额定电流60A，熔体电流45A，符合要求。
3.3.2控制电路1、根据设计任务的性能要求设计控制电路图3-3全自动增压给水设备的控制电路2、控制电路元件参数计算及选择（1）控制电路熔断器型号为RCIA-10A，额定电流为380V，额定电流10A。
（2）交流接触器KM1选用CJ10-40，其辅助触点额定电流为5A，额定电压380V。
（3）交流接触器KM2、KM3选用型号为CJ10-5，额定电压380V，额定电流5A。
（4）时间继电器选用型号JS7-4A，额定电压380V，触头额定电流5A，延时范围0.4-180s。
（5）报警信号灯额定电压380V，功率1.5W。
（6）工作指示信号灯以及不工作状态信号灯的额定电压为380，功率1.5W。
（7）开关SB选用型号为LA10-2K,额定电压380V，额定电流5A。
（8）位置开关型号为LX19-121，工作行程30°，超行程20°，额定电压380V,额定电流5A。
（9）声音报警器额定电压380V,功率3W。
四、总原理图及元器件清单4.1元器件清单表4-1设备元器件清单4.2全自动增压给水设备总原理图图4-1全自动增压给水设备总原理图4.3设计原理结构框图水压罐压力表输出开关信号高低KM3触动KM2触动控制电路KM1触动KT 触动KM1闭合电动机运转且HRd 亮主电路KM1断开控制电路KM1失电HL 亮且HAB 响起3分钟后水达标HL不亮电动机停止且HGn 亮3分钟后未水达标KT1闭合HAB 复归图4-2全自动增压给水设备原理结构框图五、设计性能分析5.1设备自动操作分析如图4-1总原理图，确保380V电源的正常下合上闸刀开关QS，将位置开关K至“自动”档位。
当水压罐压力表检测到水箱压力不足时，输出“低”开关信号，交流接触器KM2线圈得电，其常开触点闭合。
KM1线圈得电，其常开主触头闭合，电动机接通运行。
电压电流表有示数显示且HRd信号灯亮；当水压罐压力表检测到水箱压力过高时，输出“高”开关信号，交流接触器KM3线圈得电，其常闭触点断开。
交流接触器KM1线圈失电，其主触头断开，电动机停止且指示信号灯HGn亮。
5.2设备手动操作分析将位置开关K至“手动”档位。
当水箱压力不足时，然后按下SB2，交流接触器KM1线圈得电，SB2并联KM1常开触头自锁，电压电流表有示数显示且HRd 信号灯亮。
KM1常开主触头闭合，电动机运行。
按下SB1可使电动机停止，电动机停止且指示信号灯HGn亮。
5.3音响、灯光信号警报当电动机运行3分钟后水压仍未达标时，时间继电器KT线圈得电，其常开触点（延时三分钟）闭合，信号灯HL接通发光，同时与其并联回路报警器HAB 发出声音；由时间继电器KT1线圈得电，其常闭触头(延时30秒)断开，实现音响信号自动复归。
5.4总停、短路、过载保护当设备不正常运行时按下SB切断控制回路电源；当主电路电流电压过大导致线路过热，熔断器FU1、2、3断开或者热继电器FR吸合，FR辅助常闭触点断开，控制电路断开，交流接触器KM1线圈失电，其主触头断开，电动机停止。
六、心得体会通过全自动增压给水设备控制课程设计，使我对CAD绘图软件的使用更加熟悉，无论是文件管理还是工作界面管理，这都帮助我进一步熟练掌握CAD的使用方法和操作过程，但还是有一些使用功能我未掌握，因此仍然需要加强学习。
通过本课程设计使我深刻的掌握本学期《建筑工程制图也识图》这门课程，同时让我学以致用，也让我了解到书面得来的总是很浅显的，真正做好一个实用的工程还需要做大量的工作，因此这一设计也让我对即将的工作有一些了解。
