低温阻燃热缩管标准
阻燃管标准
文件Q/ZZ-2003版本号/修订次：A/0黄石市至正橡塑新材料有限公司企业标准DZRS低温阻燃热缩管2004-01-01发布2004-01-01实施黄石市至正橡塑新材料有限公司黄石市至正橡塑新材料有限公司企业标准DZRS低温阻燃热缩管1、主题内容与适用范围本标准规定了低温阻燃热缩管产品的技术要求，试验方法、检验规则、包装、标志、运输和储存，本标准适用于以聚烯烃为基材制造的低温阻燃热缩管，产品的使用温度范围是：-55~125℃2、引用标准GB/T1033.2 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T1034 塑料吸水性试验方法GB/T1040.1 塑料拉伸性能的测定第1部分：总则GB/T1040.2 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件GB/T1410 固体绝缘材料体积电阻率和表面电阻率试验方法GB/T1408 绝缘材料电气试验方法GB/T2406.2 塑料用氧指数法测定燃烧行为第2部分：室温试验3、产品型号规格DZRS - □/□产品收缩后内径产品内径产品名称的拼音缩写4、技术要求4.1、产品规格应符合表1的规定表1：DZRS低温阻燃热收缩管规格（mm）注：产品的标准颜色为黑色，其它颜色及规格根据客户要求定制。
4.2、产品性能应符合表2的规定表2：DZRS低温阻燃热缩管性能指标5、试验方法5.1、测试试样应从150mm×150mm×2mm的模压试片上切取，模压试片应与热缩管同一批号并具有相同的交联度。
5.2、外观在正常光线下目测检查。
5.3、尺寸用卡尺（精度0.02mm）测量热收缩管收缩前的内径，精确至0.1mm，再测量其在130±2℃恒温烘箱内收缩10min后的的内径及厚度。
5.4密度按GB/T1033.2测定5.5吸水率按GB/T1034测定5.6、额定收缩率（径向收缩率，轴向收缩率，轴向收缩率）热收缩管在收缩前测量其内径（测径向收缩）和长度（测轴向收缩），精确至0.1 mm，在130±2℃下收缩10min后，测量其内径和长度，其径向收缩率和轴向收缩率按下式计算：式（1）式（2）5.7、弹性记忆效应（热伸长率，回缩率）从模压试片上切取五个75mm×4mm×2mm长条度样或按GB/T1040.2切取Ⅲ型哑铃状试样，在试样中部或狭小平等部分作上25±0.5mm的标记线。
热缩管阻燃等级标准
热缩管阻燃等级标准热缩管，又称热收缩套管或热缩套管，是一种特殊的塑料管，可以在高温下收缩，紧紧地包覆在电线或电缆上，起到保护、绝缘和防潮的作用。
热缩管的阻燃等级通常由其材料决定，而其阻燃等级的标准则由各国的国家标准或行业标准规定。
在中国，热缩管的阻燃等级通常根据GB 8815-2008《电线电缆燃烧试验方法》来确定。
这个标准规定了电线电缆的燃烧试验方法，包括燃烧速度、烟雾浓度、有毒气体释放量等指标。
在欧盟，热缩管的阻燃等级通常根据EN 61099-2:2013《火灾危险产品-第2部分：可燃和易燃产品的分类》来确定。
这个标准规定了可燃和易燃产品的分类方法，包括A、B、C、D、E五个等级。
在美国，热缩管的阻燃等级通常根据UL 746C《柔软电缆套管的燃烧行为》来确定。
这个标准规定了柔软电缆套管的燃烧行为要求，包括火焰扩散、烟雾产生、有毒气体释放量等指标。
以上只是一部分的标准，具体的标准可能会根据热缩管的材料和用途有所不同。
在购买热缩管时，应向供应商提供产品的使用环境和要求，以便供应商提供合适的产品和证书。
在中国，热缩管的阻燃等级通常根据GB 8815-2008《电线电缆燃烧试验方法》来确定。
这个标准规定了电线电缆的燃烧试验方法，包括燃烧速度、烟雾浓度、有毒气体释放量等指标。
具体来说，热缩管的阻燃等级通常根据其燃烧速度来确定。
根据GB 8815-2008的规定，热缩管的燃烧速度应小于一定的限制，才可以认为是具有阻燃性能。
这个限制会根据热缩管的材质和厚度有所不同。
此外，热缩管的阻燃等级也可能会根据其使用的环境和条件有所不同。
例如，如果热缩管需要在高温或高压的环境下使用，那么其阻燃等级的要求可能会更高。
在购买热缩管时，应向供应商提供产品的使用环境和要求，以便供应商提供合适的产品和证书。

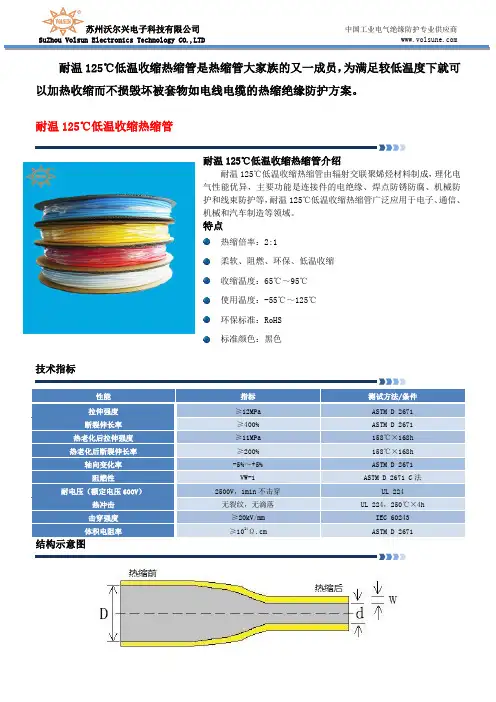

耐温125℃低温收缩热缩管
耐温125℃低温收缩热缩管是热缩管大家族的又一成员，为满足较低温度下就可以加热收缩而不损毁坏被套物如电线电缆的热缩绝缘防护方案。
耐温125℃低温收缩热缩管耐温125℃低温收缩热缩管介绍耐温125℃低温收缩热缩管由辐射交联聚烯烃材料制成，理化电气性能优异，主要功能是连接件的电绝缘、焊点防锈防腐、机械防护和线束防护等，耐温125℃低温收缩热缩管广泛应用于电子、通信、机械和汽车制造等领域。
特点热缩倍率：2:1柔软、阻燃、环保、低温收缩收缩温度：65℃～95℃使用温度：-55℃～125℃环保标准：RoHS标准颜色：黑色技术指标性能指标测试方法/条件拉伸强度≥12MPa ASTM D 2671断裂伸长率≥400% ASTM D 2671 热老化后拉伸强度≥11MPa 158℃×168h热老化后断裂伸长率≥200% 158℃×168h 轴向变化率-5%～+5% ASTM D 2671 阻燃性VW-1 ASTM D 2671 C法耐电压（额定电压600V）2500V，1min不击穿UL 224热冲击无裂纹，无滴落UL 224，250℃×4h击穿强度≥20kV/mm IEC 60243体积电阻率≥1014Ω.cm ASTM D 2671结构示意图规格表规格供货内径D(mm)全缩后尺寸(mm) 标准包装(米/盘) 内径d 壁厚wφ1.6 ≥1.6 ≤0.80 ≥0.50 200φ2.4 ≥2.4 ≤1.20 ≥0.50 200φ3.2 ≥3.2 ≤1.60 ≥0.50 200φ4.8 ≥4.8 ≤2.40 ≥0.50 100φ6.4 ≥6.4 ≤3.20 ≥0.60 100φ8.0 ≥8.0 ≤4.00 ≥0.60 100φ9.5 ≥9.5 ≤4.80 ≥0.60 100φ12.7 ≥12.7 ≤6.40 ≥0.60 50φ16.0 ≥16.0 ≤8.00 ≥0.60 50φ19.1 ≥19.1 ≤9.50 ≥0.80 50φ25.4 ≥25.4 ≤12.7 ≥0.90 50φ31.8 ≥31.8 ≤15.9 ≥0.90 50φ38.1 ≥38.1 ≤19.1 ≥1.00 50φ50.8 ≥50.8 ≤25.4 ≥1.10 50注：可按要求订制特殊尺寸及包装。

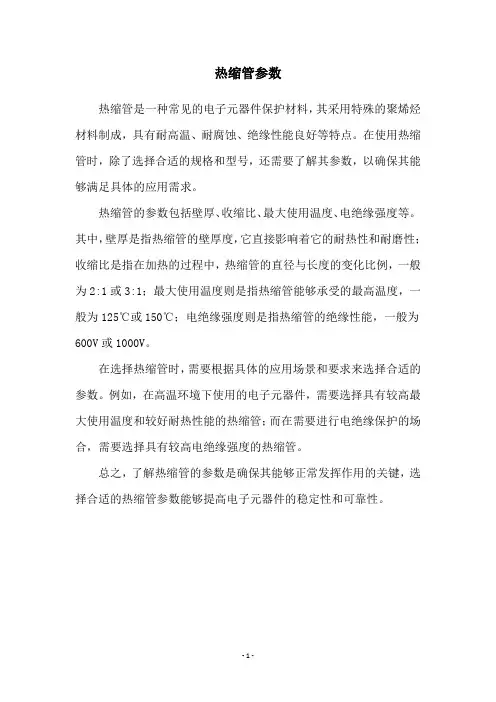

热缩管参数
热缩管参数
热缩管是一种常见的电子元器件保护材料，其采用特殊的聚烯烃材料制成，具有耐高温、耐腐蚀、绝缘性能良好等特点。
在使用热缩管时，除了选择合适的规格和型号，还需要了解其参数，以确保其能够满足具体的应用需求。
热缩管的参数包括壁厚、收缩比、最大使用温度、电绝缘强度等。
其中，壁厚是指热缩管的壁厚度，它直接影响着它的耐热性和耐磨性；收缩比是指在加热的过程中，热缩管的直径与长度的变化比例，一般为2:1或3:1；最大使用温度则是指热缩管能够承受的最高温度，一般为125℃或150℃；电绝缘强度则是指热缩管的绝缘性能，一般为600V或1000V。
在选择热缩管时，需要根据具体的应用场景和要求来选择合适的参数。
例如，在高温环境下使用的电子元器件，需要选择具有较高最大使用温度和较好耐热性能的热缩管；而在需要进行电绝缘保护的场合，需要选择具有较高电绝缘强度的热缩管。
总之，了解热缩管的参数是确保其能够正常发挥作用的关键，选择合适的热缩管参数能够提高电子元器件的稳定性和可靠性。
- 1 -。
低温收缩热缩套管
低温收缩热缩套管是热缩管大家族的又一成员，为满足较低温度下就可以加热收缩而不损毁坏被套物如电线电缆的热缩绝缘防护方案。
低温收缩热缩套管低温收缩热缩套管介绍低温收缩热缩套管由辐射交联聚烯烃材料制成，理化电气性能优异，主要功能是连接件的电绝缘、焊点防锈防腐、机械防护和线束防护等，低温收缩热缩套管广泛应用于电子、通信、机械和汽车制造等领域。
特点热缩倍率：2:1柔软、阻燃、环保、低温收缩收缩温度：65℃～95℃使用温度：-55℃～125℃环保标准：RoHS标准颜色：黑色技术指标性能指标测试方法/条件拉伸强度≥12MPa ASTM D 2671断裂伸长率≥400% ASTM D 2671 热老化后拉伸强度≥11MPa 158℃×168h热老化后断裂伸长率≥200% 158℃×168h 轴向变化率-5%～+5% ASTM D 2671 阻燃性VW-1 ASTM D 2671 C法耐电压（额定电压600V）2500V，1min不击穿UL 224热冲击无裂纹，无滴落UL 224，250℃×4h击穿强度≥20kV/mm IEC 60243体积电阻率≥1014Ω.cm ASTM D 2671结构示意图规格表规格供货内径D(mm)全缩后尺寸(mm) 标准包装(米/盘) 内径d 壁厚wφ1.6 ≥1.6 ≤0.80 ≥0.50 200φ2.4 ≥2.4 ≤1.20 ≥0.50 200φ3.2 ≥3.2 ≤1.60 ≥0.50 200φ4.8 ≥4.8 ≤2.40 ≥0.50 100φ6.4 ≥6.4 ≤3.20 ≥0.60 100φ8.0 ≥8.0 ≤4.00 ≥0.60 100φ9.5 ≥9.5 ≤4.80 ≥0.60 100φ12.7 ≥12.7 ≤6.40 ≥0.60 50φ16.0 ≥16.0 ≤8.00 ≥0.60 50φ19.1 ≥19.1 ≤9.50 ≥0.80 50φ25.4 ≥25.4 ≤12.7 ≥0.90 50φ31.8 ≥31.8 ≤15.9 ≥0.90 50φ38.1 ≥38.1 ≤19.1 ≥1.00 50φ50.8 ≥50.8 ≤25.4 ≥1.10 50注：可按要求订制特殊尺寸及包装。
pvc热缩管标准
PVC热缩管标准一、尺寸标准PVC热缩管的尺寸应符合相应的规格和尺寸要求。
一般来说，PVC 热缩管的直径和长度都有一定的范围，以满足不同应用的需求。
在选择PVC热缩管时，应确保其尺寸符合实际使用要求，以确保其能够紧密地包裹在电线或电缆上，并具有良好的绝缘和保护效果。
二、性能标准1.绝缘性能：PVC热缩管应具有良好的绝缘性能，能够有效防止电流的泄漏和电击事故的发生。
其绝缘电阻应符合相关标准要求，以保证使用安全。
2.耐温性能：PVC热缩管应能在一定的温度范围内保持其性能稳定，不易变形或老化。
其耐温性能应符合相关标准要求，以保证在高温或低温环境下仍能保持良好的使用效果。
3.机械性能：PVC热缩管应具有一定的机械强度和耐磨性，能够在各种外力作用下保持其形状和性能稳定。
其拉伸强度、断裂伸长率、耐磨性等机械性能应符合相关标准要求。
4.阻燃性能：PVC热缩管的阻燃性能应符合相关标准要求，能够在火灾情况下有效阻止火焰的蔓延。
其阻燃等级应达到规定的标准，以保证使用安全。
三、质量标准PVC热缩管的质量应符合相关标准要求，无气泡、杂质、裂纹等缺陷。
其表面应光滑、平整、色泽均匀，无明显变色或老化现象。
在选择PVC热缩管时，应选择质量可靠的产品，以保证其使用寿命和安全性。
四、安全标准PVC热缩管的安全性能是极其重要的。
其主要涉及到的安全标准有以下几个方面：1.耐电压：PVC热缩管应能承受一定的电压，防止因电压过高而发生电击事故。
在选择和使用时，应根据实际需要选择合适的耐电压等级。
2.阻燃性：PVC热缩管的阻燃性能应符合相关标准要求，能够在火灾情况下有效阻止火焰的蔓延，降低火灾事故的风险。
3.无毒害：PVC热缩管应无毒或低毒，不会对人体和环境造成危害。
在选择和使用时，应注意产品的环保性能，尽量选择无毒或低毒的产品。
4.标记清晰：PVC热缩管的标记应清晰、易读，方便使用者正确识别和使用。
标记的内容应包括产品名称、规格、生产厂家等信息。
热缩套管的阻燃性能测试
热缩套管的阻燃性能测试
苏州市飞博冷热缩制品有限公司的主打产品之一就是热缩套管，销量最高的就数1KV 低压热缩套管。
一般耐压是600V-1KV，耐温是125℃，我司的这种低压热缩套管是无卤的环保效果比较好。
但是这种普通热缩套管达不到特殊客户要求的阻燃效果，我司通过一系列热缩套管的阻燃性能测试研制出了一款具有阻燃性的热缩管。
PE阻燃热缩套管简称阻燃管，具有柔软平整物理性能稳定等普通热缩管的所有特点。
其实阻燃热缩套管与普通的热缩管基本上是一致的，就是在制作的原材料上阻燃管会多添加一种叫阻燃剂的辅料。
因为阻燃热缩套管在原材料上多添加了一点东西，所以在颜色方面阻燃管要比普通热缩管略微浅一点点。
苏州飞博的阻燃热缩管都是不印字的，并且也可以从颜色上区分开来。
下面小编来教给大家一下简单的热缩套管的阻燃性能测试，方便客户以后可以自行做测试。
以下热缩套管的阻燃性能测试结果为不合格：
1.把样品置于火焰上方燃烧10秒，然后移去火焰要远离样品至少150mm的距离，火焰熄灭时间超过30秒不灭；
2.再将火焰移到样品下面重新点燃样品燃烧10秒，然后移开火焰火焰燃烧时间超过60秒；
3.将样品的熔融物滴落在脱脂棉上，引燃脱脂棉。
以下热缩套管的阻燃性能测试结果为合格：
1.移除火焰后样品在30秒内熄灭；
2.样品的熔融物不能引燃脱脂棉。
很多人都有严重的误解以为阻燃管就是扔在火里不会燃烧。
这怎么可能呢，就连金属在大火里都会融化的何况热缩管这种塑料制品。
简单查看所买的热缩套管是否阻燃只要按照上面的热缩套管的阻燃性能测试试一下就好了，如果要求严格的话可以送样到检测机构检测一下。
热缩管、自熄管检验标准
一、技术要求〔一〕外观、尺寸1外形尺寸及规格符合本公司选用要求。
2自熄管外形光洁、粗细一致、厚薄均匀、标识清晰。
〔二〕热性能自熄管放在250℃烘箱内10分钟后取出，无变形现象。
〔三〕耐压自熄管壁内与壁外之间能承受AC 15KV/mm耐压，设定电流1mA。
（管内插入金属棒，管外包上金属皮，两金属间加上AC 15KV/mm电压）。
〔四〕自熄性自熄管被明火燃烧10秒，任何自维持火焰应在火源取走15秒内熄灭。
二、验收规则交收试验是从同一批量的产品中随机抽取，参见缺陷分类表，并按GB2828中的一次抽样方案进行。
对元器件用游标卡尺或电参数测量部分，每批次记录10个数据，但不合格数据必须如实记录。
一、技术要求〔一〕外观、尺寸1产品必须是102型125℃ UL CSA 热缩管。
2外形尺寸及规格符合本公司选用要求。
3热缩管外形光洁、粗细一致、厚薄均匀、标识清晰。
〔二〕热性能热缩管放在90℃烘箱内10分钟后取出，其收缩后长度与收缩前长度误差应≤4％〔三〕耐压热缩管壁内与壁外之间能承受AC 1.5KV/mm耐压。
（设定电流1mA。
管内插入金属棒，管外包上金属皮，两金属间加上AC 1.5KV/mm电压）。
〔四〕阻燃性热缩管被明火燃烧10秒，任何自维持火焰应在火源取走15秒内熄灭。
二、验收规则交收试验是从同一批量的产品中随机抽取，参见缺陷分类表，并按GB2828中的一次抽样方案进行。
对元器件用游标卡尺或电参数测量部分，每批次记录10个数据，但不合格数据必须如实记录。
热缩管、自熄管缺陷分类表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件
Q/ZZ-2014
版本号/修订次：A/1
黄石市至正橡塑新材料有限公司
企业标准
DZRS低温阻燃热缩管
2004-01-01发布2004-01-01实施
黄石市至正橡塑新材料有限公司
黄石市至正橡塑新材料有限公司企业标准
DZRS低温阻燃热缩管
1、主题内容与适用范围
本标准规定了低温阻燃热缩管产品的技术要求，试验方法、检验规则、包装、标志、运输和储存，本标准适用于以聚烯烃为基材制造的低温阻燃热缩管，产品的使用温度范围是：-55~125℃
2、引用标准
GB/ 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法
GB/T1034 塑料吸水性试验方法
GB/ 塑料拉伸性能的测定第1部分：总则
GB/ 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件
GB/T1410 固体绝缘材料体积电阻率和表面电阻率试验方法
GB/T1408 绝缘材料电气试验方法
GB/ 塑料用氧指数法测定燃烧行为第2部分：室温试验
3、产品型号规格
DZRS - □×□
产品壁厚
产品内径
产品名称的拼音缩写
4、技术要求
、产品规格应符合表1的规定
表1：DZRS低温阻燃热收缩管规格（mm）
注：产品的标准颜色为黑色，其它颜色及规格根据客户要求定制。
、产品性能应符合表2的规定
表2：DZRS低温阻燃热缩管性能指标
5、试验方法
、测试试样应从150mm×150mm×2mm的模压试片上切取，模压试片应与热缩管同一批号并具有相同的交联度。
、外观
在正常光线下目测检查。
、尺寸
用卡尺（精度）测量热收缩管收缩前的内径，精确至，再测量其在130±2℃恒温烘箱内收缩10min后的的内径及厚度。
密度
按GB/测定
吸水率
按GB/T1034测定
、额定收缩率（径向收缩率，轴向收缩率，轴向收缩率）
热收缩管在收缩前测量其内径（测径向收缩）和长度（测轴向收缩），精确至mm，在130±2℃下收缩10min后，测量其内径和长度，其径向收缩率和轴向收缩率按下式计算：
式（1）
式（2）
、弹性记忆效应（热伸长率，回缩率）
从模压试片上切取五个75mm×4mm×2mm长条度样或按GB/切取Ⅲ型哑铃状试样，在试样中部或狭小平等部分作上25±的标记线。
再按和测定。
热伸长率（%）
夹持上述试样，于130±2℃的箱内保持10min后取出，在10s内拉伸试样直到表线之间的距离为100mm时为止，当试样冷却后卸除拉力，在室温下24h，再测量两标线间的距离（延伸长度），热伸长率按下式计算：
式（3）
回缩率（%）
热伸长率测量后，立即将试样防回130±2℃的烘箱内保持10min，取出冷却后，重新测量两标线间距离（回缩长度），回缩率按下式计算：
式（4）
拉伸强度和伸长率
按GB/进行测量和计算，试样为Ⅲ型哑铃状，测量时拉伸速度为200mm/min
低温柔韧性
从模压试片上取出五个150mm××2mm的试样，直径为的芯棒一起置于-55±2℃的低温容器内保持4h，在此温度下10s内将试样绕在芯棒上不少于
360°，目测检查试样是否产生裂纹。
热冲击性能
从模压试片上切取五个75mm××2mm的试样，用一金属丝将其悬挂在烘箱中，在200±2℃的温度下保持4h，检查试样是否有流动、或滴落物。
热老化性能
从模压试片上取出五个符合GB/T1040的Ⅲ型哑铃状试样，悬挂于烘箱中，在136±2℃的温度下保持168h后取出，冷却到23±2℃，并按GB/标准规定测定其拉伸强度和伸长率。
击穿强度
按GB/T1408测定。
体积电阻系数
按GB/T1410测定
氧指数
按GB/测定
6、检验规则
产品须经公司检验部门检验合格并附有合格证后方可出厂，出厂检验项目为：外观、尺寸、额定收缩率和弹性记忆效应。
以同一配方、一次投料、同一工艺连续加工的热收缩管为一批。
抽样规则；从每批量的三包装单位中抽样进行检验，样品长度为100mm，样品数量为5个。
判定规则：检验结果如有一项不符合标准要求时，应重新从两倍数量的包装单位中取样。
对该项进行复测，复测结果仍不符合本标准要求，则视该批产品为不合格产品。
型式检验包括全部项目。
有下列情况之一的应进行型式检验。
生产定型时。
原材料、配方、工艺有重大改变时。
正常生产每三个月进行一次。
抽样规则：主要技术指标必须一次抽样合格（如：额定收缩率、弹性记忆效应，拉伸强度、断裂伸长率、热老化性能、体积电阻系数），其它指标一次抽样检验。
不合格应重新从两倍数量的包装单位中取样，对该项进行复测，复测结果仍不符合本标准要求，则视该批产品为不合格产品。
7.包装、标志、运输和储存。
产品的包装为聚乙稀塑料袋、纸盘，并附有合格证，外包装为纸箱，并标有：产品名称、数量、生产厂家等、每一批产品应附有性能测试报告单。
热收缩管每批应附有质量合格证，证明产品名称、牌号、规格、数量、批号、生产日期、生产单位、本标准号并有检验人员签章。
产品可以任何有效的运输方式运输，但产品在运输时，应防止日晒、雨淋和划伤等破坏因素。
产品应储存在清洁、干燥、阴凉的仓库内，严防受潮、受热，不得拉力、压力、弯曲、扭绞和其它变形影响，包装不得破损，防止灰尘侵入。
产品的储存期为二年。
--------------------------------------------------------------------------------------------附加说明：
本标准由黄石市至正橡塑新材料有限公司提出
本标准由黄石市至正橡塑新材料有限公司起草
本标准起草人：杨峰娟。
