因瓦合金
高强度因瓦合金的发展现状及展望
ｉ 含 量， 使其在很宽温度范围 而， 因瓦合金中高的 Ｎ 内 均 保 持单相奥 氏 体 组 织， 致使其 室温强 度 严 重 偏
课题来源： 国家自然科学基金项目（ ５ １ ６ ７ １ ０ ７ ６ ） 收稿日期： ２ ０ １ ７－ ０ ８－ １ ４ 作者简介： 彭会芬（ １ ９ ６ ３－） ， 女， 教授， 博导， １ ９ ８ ４年毕 业 于 河 北 工 学 院机械工程二系， 现在河北工业大 学 材 料 科 学 与 工 程 学 院 主 要 从 事 Ｅ－ｍ ａ ｉ ｌ ： ｐ ｅ ｎ ｇ ＠ｈ ｅ ｂ ｕ ｔ ． ｅ ｄ ｕ ． ｃ ｎ 高性能钢铁材料研究工作，
总第 ２ ６ ４期 ２ ０ １ ７年第 １ ２期 ＨＥ Ｂ Ｅ Ｉ ＭＥ Ｔ Ａ Ｌ ቤተ መጻሕፍቲ ባይዱ ＵＲＧ Ｙ
Ｔ ｏ ｔ ａ ｌ Ｎｏ ． ２ ６ ４ ２ ０ １ ７ ， Ｎｕ ｍｂ ｅ ｒ １ ２
檪檪殏
檪檪檪檪檪檪殏 檪檪殏
０ ㊀ 引言 因瓦 合 金 俗 称 “ 不 胀 合 金” ， 由冶金物理学家 Ｇ ｕ ｉ ｌ ａ ｕ ｍｅ 于１ ８ ９ ６年研究 Ｆ ｅ －Ｎ ｉ 合金热膨胀行为时 发 现。 当 时， Ｇ ｕ ｉ ｌ ａ ｕ ｍｅ观 察 到 Ｎ ｉ 含量为 ３ ６ ％的 Ｆ ｅ Ｎ ｉ 合金 在 居 里 温 度 （ Ｔ ）以 下 时， 几何尺寸几 ６ ４ ３ ６ ｃ 乎不随温度发生变化， 即由室温至 Ｔ ｃ 范 围 内的线 性 热膨胀系数接近于零。由此， 诞生了以 Ｆ ｅ － ３ ６ Ｎ ｉ 为 代表的经典 低 膨 胀 材 料， 也 称 为 因 瓦 合 金。长 期 以 来， 因瓦合金主要作为低膨胀性的功能材料， 应用 于 国防、 航空航天、 精密仪器仪表等工业领域
Ｃ Ｕ Ｒ Ｒ Ｅ Ｎ ＴＳ Ｉ Ｔ Ｕ Ａ Ｔ Ｉ Ｏ ＮＡ Ｎ ＤＰ Ｒ Ｏ Ｓ Ｐ Ｅ Ｃ Ｔ ＳＯ ＦＩ Ｎ Ｖ Ａ ＲＡ Ｌ Ｌ Ｏ Ｙ
LNG储罐中：殷瓦钢和9Ni低温钢介绍

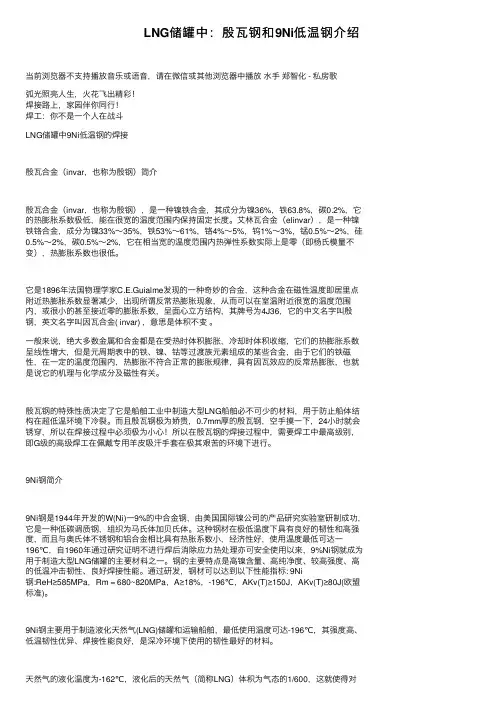

LNG储罐中：殷⽡钢和9Ni低温钢介绍当前浏览器不⽀持播放⾳乐或语⾳，请在微信或其他浏览器中播放⽔⼿郑智化 - 私房歌弧光照亮⼈⽣，⽕花飞出精彩！焊接路上，家园伴你同⾏！焊⼯：你不是⼀个⼈在战⽃LNG储罐中9Ni低温钢的焊接殷⽡合⾦（invar，也称为殷钢）简介殷⽡合⾦（invar，也称为殷钢），是⼀种镍铁合⾦，其成分为镍36%，铁63.8%，碳0.2%，它的热膨胀系数极低，能在很宽的温度范围内保持固定长度。
艾林⽡合⾦（elinvar），是⼀种镍铁铬合⾦，成分为镍33%～35%，铁53%～61%，铬4%～5%，钨1%～3%，锰0.5%～2%，硅0.5%～2%，碳0.5%～2%，它在相当宽的温度范围内热弹性系数实际上是零（即杨⽒模量不变），热膨胀系数也很低。
它是1896年法国物理学家C.E.Guialme发现的⼀种奇妙的合⾦，这种合⾦在磁性温度即居⾥点附近热膨胀系数显著减少，出现所谓反常热膨胀现象，从⽽可以在室温附近很宽的温度范围内，或很⼩的甚⾄接近零的膨胀系数，呈⾯⼼⽴⽅结构，其牌号为4J36，它的中⽂名字叫殷钢，英⽂名字叫因⽡合⾦( invar) ，意思是体积不变。
⼀般来说，绝⼤多数⾦属和合⾦都是在受热时体积膨胀，冷却时体积收缩，它们的热膨胀系数呈线性增⼤，但是元周期表中的铁、镍、钴等过渡族元素组成的某些合⾦，由于它们的铁磁性，在⼀定的温度范围内，热膨胀不符合正常的膨胀规律，具有因⽡效应的反常热膨胀，也就是说它的机理与化学成分及磁性有关。
殷⽡钢的特殊性质决定了它是船舶⼯业中制造⼤型LNG船舶必不可少的材料，⽤于防⽌船体结构在超低温环境下冷裂。
⽽且殷⽡钢极为娇贵，0.7mm厚的殷⽡钢，空⼿摸⼀下，24⼩时就会锈穿，所以在焊接过程中必须极为⼩⼼！所以在殷⽡钢的焊接过程中，需要焊⼯中最⾼级别，即G级的⾼级焊⼯在佩戴专⽤⽺⽪吸汗⼿套在极其艰苦的环境下进⾏。
9Ni钢简介9Ni钢是1944年开发的W(Ni)⼀9%的中合⾦钢，由美国国际镍公司的产品研究实验室研制成功，它是⼀种低碳调质钢，组织为马⽒体加贝⽒体。
invar(因瓦合金)介绍
1.Invar目录1 发现历史2 Invar的命名3 invar的特性4 invar的发展及应用前景因室温附近长度几乎不变，命名为因瓦合金(Invar为Invariability的缩写)。
中文名【因瓦合金】，也可简称为 Invar，即含有35.4%镍的铁合金，中国牌号4J36等。
常温下具有很低的热膨胀系数（-20℃~20℃之间，其平均值约1.6×1.1.Invar - 发现历史1896年，瑞士籍法国物理学家纪尧姆（C.E.Guialme）发现该成分的合金具有的这一特性：在常温下（-80~230℃）内表现出很小的热膨胀系数。
Guilaume 由于该发现也荣获1920年的诺贝尔奖，这是继德国物理学家伦琴（Wilhelm.Conrad.Roentgen）之后第二个获此殊荣的物理学家，也是冶金专业第一个获此殊荣的科学家。
1.2.Invar - Invar的命名因为不同语言之间差异等原因，Invar的命名众多，但是比较常用的名称分类如下：1. 美、英：Invariable Alloy，另外还有Invar36，Invar35，Ni36Fe，Fe-Ni36，NiInvar，Unispan36，Ni1036等；2. 日：不变钢；3. 德：Vacodil36 ，另外还有Ni1036等瓦，4J36，无膨胀合金等。
目前通行的比较规范的写法是Invar和因瓦。
1.3.Invar - invar的特性1．热膨胀系数小，常温下平均膨胀系数1.6×10-6/℃，且在室温－80℃~230℃时比较稳定。
2．强度、硬度不高，抗拉强度在590Mpa左右，屈服强度在410Mpa左右，布氏硬度在141HBS左右。
3．导热系数低，为10W/m.K ，仅为45钢导热系数的1/4左右。
45号钢的导热系数为45 W/m.K4．塑性、韧性、延伸率、断面收缩率以及冲击韧性都很高，延伸率δ= 30~45%，收缩率δ=50~70%。
不锈因瓦合金
不锈因瓦合金
不锈因瓦合金是一种常用于建筑材料中的合金材料，具有优异的耐腐蚀性能和美观的外观，被广泛应用于屋面、墙面和地面等部位。
不锈因瓦合金由不锈钢和铝合金组成，结合了两种金属的优点，具有较高的强度和稳定性，同时也具有较好的耐腐蚀性和耐候性。
不锈因瓦合金的耐腐蚀性能非常优异。
不锈因瓦合金中的不锈钢和铝合金都具有良好的抗腐蚀能力，能够有效抵抗氧化、酸碱等物质的侵蚀，保持材料的表面光洁和美观。
这使得不锈因瓦合金在潮湿环境或化学腐蚀性较强的场所中具有很好的耐用性，可以长期保持良好的外观和性能。
不锈因瓦合金具有优美的外观和设计灵活性。
由于不锈因瓦合金采用了不锈钢和铝合金的复合材料，可以根据建筑设计的需要进行加工和定制，制作成各种形状和颜色的瓦片或板材，满足不同建筑风格和需求。
不锈因瓦合金的表面可以进行磨砂、抛光、刷漆等处理，使其具有金属光泽或丰富的色彩，为建筑物增添现代感和时尚气息。
不锈因瓦合金还具有良好的隔热和隔音性能。
不锈因瓦合金作为建筑材料，可以有效隔绝外界的高温、噪音和震动，提高建筑物的舒适性和安全性。
不锈因瓦合金的密度较高，热传导性较低，能够有效减少室内外温差，提高建筑的节能性能，降低能耗和维护成本。
总的来说，不锈因瓦合金作为一种高品质的建筑材料，具有耐腐蚀、
美观、隔热、隔音等优良性能，被广泛应用于各类建筑物的屋面、墙面和地面装饰中。
随着科技的不断进步和人们对建筑品质的追求，不锈因瓦合金将会在建筑领域发挥越来越重要的作用，为人们创造更美好、更舒适的生活环境。
invar(因瓦合金)介绍

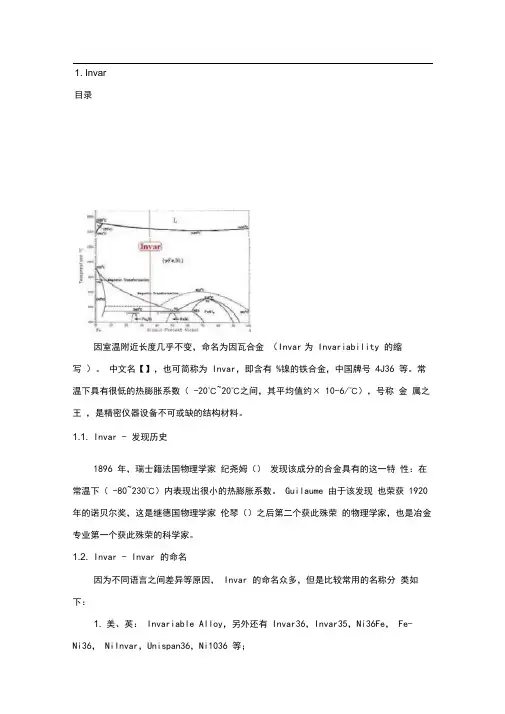

1. Invar目录因室温附近长度几乎不变，命名为因瓦合金（Invar为Invariability 的缩写）。
中文名【】，也可简称为Invar，即含有%镍的铁合金，中国牌号4J36 等。
常温下具有很低的热膨胀系数（-20℃~20℃之间，其平均值约× 10-6/℃），号称金属之王，是精密仪器设备不可或缺的结构材料。
1.1. Invar - 发现历史1896 年，瑞士籍法国物理学家纪尧姆（）发现该成分的合金具有的这一特性：在常温下（-80~230℃）内表现出很小的热膨胀系数。
Guilaume 由于该发现也荣获1920 年的诺贝尔奖，这是继德国物理学家伦琴（）之后第二个获此殊荣的物理学家，也是冶金专业第一个获此殊荣的科学家。
1.2. Invar - Invar 的命名因为不同语言之间差异等原因，Invar 的命名众多，但是比较常用的名称分类如下：1. 美、英：Invariable Alloy，另外还有Invar36，Invar35，Ni36Fe，Fe-Ni36，NiInvar，Unispan36，Ni1036 等；2. 日：不变钢；3. 德：Vacodil36 ，另外还有Ni1036 等4. 汉：低，另外还有因瓦合金，殷钢，因钢，不胀钢，铟钢，因瓦，4J36，无膨胀合金等。
目前通行的比较规范的写法是Invar 和因瓦。
1.3. Invar - invar 的特性1．热膨胀系数小，常温下平均膨胀系数× 10-6/℃，且在室温－80℃ ~230℃ 时比较稳定。
2．强度、硬度不高，抗拉强度在590Mpa 左右，屈服强度在410Mpa 左右，布氏硬度在141HBS左右。
3．导热系数低，为10W/ ，仅为45 钢导热系数的1/4 左右。
45 号钢的导热系数为45 W/4．塑性、韧性、延伸率、断面收缩率以及冲击韧性都很高，延伸率δ= 30~45%，收缩率δ=50~70%。
冲击韧性αK=130-310 J/cm2。
4j36 标准
4j36 标准
4J36是一种特殊铁镍合金，也被称为因瓦合金。
这种合金的镍含量为36%，并且在超过常温时仍能保持尺寸不变。
其具有超低的膨胀系数，从低温到260℃都表现出较低的膨胀系数。
在低温时，它还具有良好的强度和韧性。
此外，4J36的居里点约为230℃，低于这个温度时合金是铁磁性的，而高
于这一温度时则变为无磁性。
4J36主要用于制造在气温变化范围内尺寸近似恒定的元件，如量具、激光
元件、双金属片恒温器、温控器棒等，还用于存储和运输液化油气的容器和管道系统。
此外，这种合金还广泛用于无线电工业、精密仪器、仪表及其他工业。
对于4J36的热处理，标准规定的膨胀系数性能检验试样需要经过特定的加
工和热处理：将半成品试样加热至840℃±10℃，保温1小时，然后进行水淬。
再将试样加工为成品试样，在315℃±10℃保温1小时，随炉冷或空冷。
关于4J36的品种规格与供应状态，它有棒、管、板、丝和带等多种规格。
这种合金的熔炼与铸造工艺可以使用非真空感应炉、真空感应炉和电弧炉进行熔炼。
以上内容仅供参考，如需获取更多信息，建议查阅4J36标准原文或咨询材料科学专家。
invar(因瓦合金)介绍

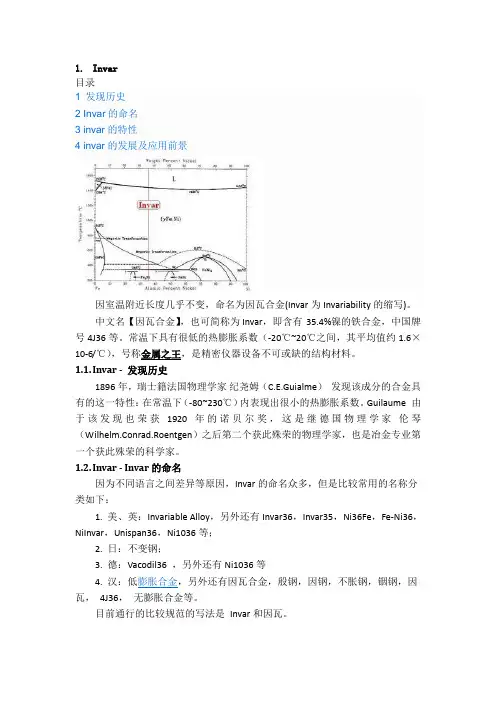

1.Invar目录1 发现历史2 Invar的命名3 invar的特性4 invar的发展及应用前景因室温附近长度几乎不变，命名为因瓦合金(Invar为Invariability的缩写)。
中文名【因瓦合金】，也可简称为 Invar，即含有35.4%镍的铁合金，中国牌号4J36等。
常温下具有很低的热膨胀系数（-20℃~20℃之间，其平均值约1.6×1.1.Invar - 发现历史1896年，瑞士籍法国物理学家纪尧姆（C.E.Guialme）发现该成分的合金具有的这一特性：在常温下（-80~230℃）内表现出很小的热膨胀系数。
Guilaume 由于该发现也荣获1920年的诺贝尔奖，这是继德国物理学家伦琴（Wilhelm.Conrad.Roentgen）之后第二个获此殊荣的物理学家，也是冶金专业第一个获此殊荣的科学家。
1.2.Invar - Invar的命名因为不同语言之间差异等原因，Invar的命名众多，但是比较常用的名称分类如下：1. 美、英：Invariable Alloy，另外还有Invar36，Invar35，Ni36Fe，Fe-Ni36，NiInvar，Unispan36，Ni1036等；2. 日：不变钢；3. 德：Vacodil36 ，另外还有Ni1036等瓦，4J36，无膨胀合金等。
目前通行的比较规范的写法是Invar和因瓦。
1.3.Invar - invar的特性1．热膨胀系数小，常温下平均膨胀系数1.6×10-6/℃，且在室温－80℃~230℃时比较稳定。
2．强度、硬度不高，抗拉强度在590Mpa左右，屈服强度在410Mpa左右，布氏硬度在141HBS左右。
3．导热系数低，为10W/m.K ，仅为45钢导热系数的1/4左右。
45号钢的导热系数为45 W/m.K4．塑性、韧性、延伸率、断面收缩率以及冲击韧性都很高，延伸率δ= 30~45%，收缩率δ=50~70%。
殷瓦钢规格
殷瓦钢规格
殷瓦钢，又称殷钢或因瓦合金，是一种镍铁合金，其主要成分为镍36%、铁63.8%、碳0.2%。
由于其热膨胀系数极低，在很宽的温度范围内能保持固定长度，因此具有很多特殊的应用。
殷瓦钢的规格主要体现在以下几个方面：
1. 成分：镍36%，铁63.8%，碳0.2%。
2. 热膨胀系数：殷瓦钢的热膨胀系数极低，能在很宽的温度范围内保持固定长度。
3. 物理性能：殷瓦钢的强度、硬度不高，导热系数低，塑性、韧性高。
4. 应用领域：殷瓦钢主要应用于显示器用荫罩、热双金属低膨胀层、电子元器件封接材料、精密仪器、仪表零部件、LNG（液化天然气）运输船、特殊传输电缆、提高离子激光器稳定性等。
5. 规格尺寸：殷瓦钢可以根据实际应用需求进行定制，常见的厚度有0.5mm、0.7mm 等，宽度及长度可以根据订单要求进行裁剪。
6. 焊接要求：由于殷瓦钢的娇贵特性，焊接过程中需要采用G级高级焊工进行操作，以确保焊接质量。
需要注意的是，殷瓦钢的规格尺寸和性能参数可以根据实际应用需求进行调整，具体细节可以咨询相关生产企业。
在选购殷瓦钢时，请确保从正规渠道购买，并确保产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
因瓦合金(Invar alloy)简史法国人纪尧姆(C．E．Guillaume)为寻找标准尺材料铂铱合金的代用品，在1896年发明了FeNi36合金，在-50～100℃范围的平均线膨胀系数低于1.5×10-6/℃，约为普通钢的1/10。
因室温附近长度几乎不变，命名为因瓦合金(Invar为Invariability的缩写)。
这种合金在磁性温度即居里点附近热膨胀系数显著减少，出现所谓反常热膨胀现象（负反常），从而可以在室温附近很宽的温度范围内，获得很小的甚至接近零的膨胀系数，这种合金的组成是64%的Fe和36%的Ni，呈面心立方结构。
是电子工业和精密仪表工业用量较多的重要材料。
一、因瓦效应因瓦合金自从十九世纪被发现以来，人们就被它的巨大的工业应用潜力和所蕴含的丰富的物理内容所吸引，因瓦效应的研究不仅是阐明金属及其合金、化合物磁性起源的重要途径，而且在精密仪器仪表、微波通讯、石油运输容器以及高科技产品等领域有广泛的实际作用，因而因瓦合金是许多冶金材料学家力于开拓的新材料领域，其机理也是凝聚态物理学家尚待解决的难题。
一般来说，绝大多数金属和合金都是在受热时体积膨胀，冷却时体积收缩，它们的热膨胀系数呈线性增大，但是元素周期表中的铁、镍、钴等过渡族元素组成的某些合金，由于它们的铁磁性，在一定的温度范围内，热膨胀不符合正常的膨胀规律，具有因瓦效应的反常热膨胀。
例如，4J36因瓦合金在居里点以上的热膨胀与一般合金相似，但在居里点以下形成反常热膨胀，为了搞清因瓦合金的机理，科学家们作了大量的实验，试验表明，它的机理与化学成分及磁性有关，它在一定范围的线膨胀系数是由低膨胀和高膨胀两部分组成，含镍量在一定范围内的增减会引起铁、镍合金线膨胀系数的急剧变化。
当含有32%~36%的镍合金具有很低的线膨胀系数，一般平均膨胀系数为ã=1.5×10-6/℃，当含Ni量达到36%时，因瓦合金热膨胀系数最低，达到a=1.8 10-6/℃，从而可获得低到接近零值甚至负值的热膨胀系数。
该合金在居里温度以上（230℃），失去了磁性，膨胀系数变大，而在居里点Tc附近热胀系数比正常的系数小，出现所谓的“负反常”现象。
为什么因瓦合金会随化学成分及磁性的变化会出现“负反常”的热膨胀系数？科学家根据试验结果，在理论方面对其进行了广泛的研究，研究表明因瓦效应主要是在具有面心立方的γ-Fe中出现，在γ相和α相的相界，当α相为零时就出现因瓦效应，象这样关于只在γ-Fe系合金中出现因瓦效应的原因，目前有各种解释，但是大多数人认为，有两种：（1）在fcc合金中，Fe具有高自旋和低自旋两种不同的能态，高自旋态使铁磁性稳定并使合金的体积膨胀。
这样从居里温度以上的温度区逐渐降低过程中Fe从低自旋向高自旋能态过渡，使合金体积逐渐膨胀。
但是，随着温度的降低，晶格振动减弱，合金体积也同时缩小，这个效应与Fe的磁性膨胀之间发生竞争，结果使实际体积变化减小，产生正的自发体积磁致伸缩，使因瓦合金在居里点附近出现所谓的“负反常”。
（2）invar合金的费米能级位于d能带低能态密度附近，从而在铁磁性极化的同时，电子动能的增长比普通合金大得多，能带宽度减小（能态密度提高），使之力图减少动能的增长，而能带宽度的减小相当于晶格膨胀，即磁性膨胀，其结果和上述（1）一样，由于晶格膨胀与晶格振动相竞争，于是出现低膨胀特性。
考察以上两种见解，可以发现，invar效应是由Fcc立方Fe基合金的铁磁性的能态所具有的一种特性引起的，这是上述两种解释都包含的共同概念。
根据这个概念，可以设计其它因瓦合金。
二、因瓦合金的特性因瓦合金属于铁基高镍合金，通常含有32%-36%的镍，还含有少量的S、P、C等元素，其余为60％左右的Fe，由于镍为扩大奥氏体元素，故高镍使奥氏体转为马氏体的相变降至室温以下，-100～-120℃，因而经退火后，因瓦合金在室温及室温以下一定温度范围内，均具有面心晶格结构的奥氏体组织，也是镍溶于γ-Fe中形成的固溶体，因而因瓦合金具有以下性能。
1．膨胀系数小因瓦合金也叫不胀钢，其平均膨胀系数一般为1.5×10-6/℃，含镍在36%是达到1.8×10-8/℃，且在室温-80℃~+100℃时均不发生变化。
2．强度、硬度不高因瓦合金含碳量小于0.05%，硬度和强度不高，抗拉强度在517Mpa左右，屈服强度在276Mpa左右，维氏硬度在160左右，一般可以通过冷变形来提高强度，在强度提高的同时仍具有良好的塑性。
3．导热系数低因瓦合金的导热系数为10W/m·K，仅为45钢导热系数的1/3-1/4。
4．塑性、韧性高塑性、韧性、延伸率、断面收缩率以及冲击韧性都很高，延伸率δ= 30~45%，收缩率δ=50~70%。
冲击韧性αK=130-310 J/cm2。
5．其它性能由于因瓦合金含镍较高，提高了钢的淬透性和可淬性，提高了钢的耐气性，耐蚀性和耐磨性。
Invar 不能热处理强化，其特性与奥氏体不锈钢类似，但比奥氏体不锈钢还要难加工。
切削加工中主要表现为切削力大、切削温度高。
在加工过程中，还具有软、粘特性和很大的塑性，不易断屑，加剧刀具的磨损，降低工件的加工精度，因而必须采用高性能刀具。
通过因瓦合金的化学成分、金相组织及机械、物理性能分析可知，因瓦合金的切削加工性与奥氏体不锈钢类似，但比奥氏体不锈钢还要难加工，故因瓦合金在加工中主要具有切削力大、切削温度高、刀具磨损快等特点，因而因瓦合金在加工过程中，出现软、粘和很大的塑性，切屑不易折断，增加了切屑和前刀面的摩擦，加剧了刀具的磨损，这样不仅降低了刀具的耐用度，而且降低了工件的加工精度，因而在加工因瓦合金加工时，必须采用高性能的硬质合金涂层刀具和新的加工方法，才能使切削加工顺利进行，只要方法得当，就可使难加工的因瓦合金变得很容易加工，使因瓦合金由“难加工成变成易切削”是目前研究因瓦合金材料性能的宗旨和目标。
Fe-36Ni因瓦合金的焊接随着Fe-36Ni因瓦合金在LNG储气罐和大型飞机复合材料模具方面的应用，合金的焊接性能变得十分重要。
早期的Fe-36Ni因瓦合金焊接性能研究，主要是解决焊接熔池周围凝固时产生裂纹的问题，解决的方法主要是在因瓦合金焊丝中加Ti、Mn等合金化元素，同时增加C的含量，典型的化学成分为：36%Ni，3%Mn，1%Ti，0.1%C，余Fe。
因瓦合金焊丝中加入Ti和Mn的主要作用是：（1）防止焊接热裂；（2）作为脱氧剂；（3）形成稳定的高熔点硫化物；（4）防止焊缝在受热过程中热裂纹的产生，这源于Ti、Mn沉淀物对晶界移动的钉扎作用。
在焊接方法上，采用低热量焊接方法，如气体保护钨电极弧焊（GTAW）和激光焊接有利于防止焊接裂纹的产生。
但当要求高的生产效率时，高热量焊接方法必须被采用，如气体保护金属极电弧焊（GMAW）和埋弧焊（SAW），这种焊接方式要求焊丝的S、P含量十分低，S含量应<0.002%，以防止热裂纹产生。
在高热方式焊接时Ti、Mn因瓦合金焊丝并不是最合适的焊丝，最近发明了一种新的因瓦合金焊丝，是用Nb代替Ti和Mn，其典型的化学成分为36%Ni，1.5%Nb，0.2%C，余Fe。
这种焊丝可有效防止高热焊接方式焊接Fe-36Ni因瓦合金时产生热裂纹。
为阐明和量化因瓦合金的焊接过程的冶金学现象，一种简单的扩散模型被用来进行Fe-36Ni因瓦合金热影响区的研究。
该模型最初由Ashby和Easterling提出，在因瓦合金研究中这个模型被证明非常有效。
用图像分析方法获得的有关因瓦合金热影响区的晶粒度和计算值之间非常吻合。
Fe-36Ni因瓦合金有别于其他材料的单相结构和低的晶界活化能是这一结果的主要原因。
三、因瓦合金的发展及应用前景自从因瓦合金的发现，引起了世界各国科学家的重视和研究，使得因瓦合金无论是从种类还是从性能和应用上都得到了极大的提高。
如1927年日本增本量首先研制出Fe-Ni-Co和Fe-Ni-Cr因瓦合金，1937年德国A. Kussmann研制出Fe-Pt和Fe-Pd因瓦合金等；我国在五、六十年代也研制出4J32和4J36因瓦合金；经过将70年的发展，直到20世纪70年代，美国Inco公司研制出Incoloy903合金，才使低膨胀合金进入了高温用途领域，到80年代末期，才形成了现代低膨胀超合金系列。
作为低膨胀合金都要求组织稳定性，一般要求在-60℃～-70℃下不发生马氏体相变。
因为一发生这种相变，合金的膨胀系数会发生突变，导致应用出现故障，这是不允许的。
可贵的是，FeNi36因瓦合金和FeNi32Co4超因瓦合金，在-273℃下也能保持组织稳定性，因而至今广泛应用的只有因瓦合金和超因瓦合金，近几年来在改进它们的质量，扩大使用范围，科学家们做了大量的研究工作，经过100多年的发展，因瓦合金仍然是被广泛应用的经久不衰的优质材料。
在因瓦合金问世的一百多年以来，取其低膨胀系数低这一特征的应用领域迅速扩大，用因瓦合金制造的精密仪器仪表、标准钟的摆杆、摆轮及钟表的游丝成为早期最重要的产品，在上世纪20年代用因瓦合金代替铂用作于玻璃封接的引丝，大大的降低了成本；到了五、六十年代，因瓦合金的用途继续扩大，主要用于无线电电子管、恒温器中作控温用的热双金属片、长度标尺、大地测量基线尺等；到了八九十年代，广泛用于微波技术、液态气体储容器、彩电的阴罩钢带、架空输电线芯材、湝振腔、激光准直仪腔体、三步重复光刻相机基板等。
进入21世纪之后，随着航天技术的飞速发展，新的应用还包括用在航天遥感器、精密激光、光学测量系统和波导管中作结构件、显微镜、天文望远镜中巨大透镜的支撑系统和需要安装透镜的各种各样科学仪器中。
传统的Fe-36Ni因瓦合金强度很低，影响了其使用范围。
经过近年来的研究，合金的强度水平已得到成倍提高，合金作为特殊结构材料使用的场合在增加，应用前景十分广阔.金相结构为面心立方晶格结构耐腐蚀性在室温干燥空气中具有抗腐蚀性。
在其他恶劣环境中，如潮湿空气中，有可能会发生腐蚀（生锈）。
应用领域：应用于需要极低膨胀系数的环境中。
典型应用如下：● 液化气的生产、贮存和运输● 工作温度低于+200℃以下的测量和控制仪器，如温度调节装置● 金属和其他材料间的螺旋连接器衬套● 双金属和温控双金属● 膜式框架● 荫罩● 航空工业的CRP 部件回火模具● 低于-200℃的人造卫星和导弹电子控制单元框架● 激光控制装置电磁镜头中的辅助电子管热膨胀系数和热膨胀随温度的变化。
