2018年九年级物理全册第十六章电流做功与电功率专题训练七特殊方法测电功率练习新版沪科版
第十六章电流做功与电功率专题训练七特殊方法测电功率练习►类型一伏阻法测电功率1．用电压表和已知阻值的电阻测灯泡的电功率，在测量时，如图ZT7－1甲所示，将灯泡与已知阻值的电阻R0串联，用电压表测出电阻R0两端的电压U1，求出通过R0的电流I，即通过灯泡的电流的表达式I＝________，用电压表测出灯泡两端的电压U2，运用公式P＝UI 即可求出灯泡的电功率P＝________。
如果有两个电压表，则中途就不用再拆下电压表，直接测量即可，如图乙所示。
图ZT7－12．用如图ZT7－2所示的电路来测量灯泡的额定功率，小灯泡上标有“2.5 V”字样，R0阻值已知。
(1)将实验过程补充完整：A．对照电路图连接好电路，并将滑动变阻器的滑片移至阻值最大处。
B．闭合开关，_____________________________________________________________ ________________________________________________________________________。
C．断开开关，整理器材。
(2)用测量所得物理量和已知量的符号表示出小灯泡的额定功率P额＝____________。
(3)写出本实验中滑动变阻器的作用：________________________________________________________________________ ________________________________________________________________________。
图ZT7－23．在测量标有“3.8 V”字样的小灯泡额定功率的实验过程中，小强的电流表损坏了，老师给了他一个已知阻值为R的定值电阻和若干个开关，小强设计了如图ZT7－3所示的电路，在不改变该电路连接的情况下，正确测出小灯泡的额定功率。
图ZT7－3①正确连接电路后，并将滑动变阻器的滑片滑至阻值最大处；接下来的实验步骤是________________________________________________________________________ ________________________________________________________________________。
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U2。
③小灯泡额定功率的表达式P＝____________。
►类型二安阻法测电功率4．如图ZT7－4所示，某同学手中只有电流表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x电功率的电路，其中不可行的是( )图ZT7－45．用电流表和已知阻值的电阻测灯泡的电功率，在测量时，如图ZT7－5所示，将灯泡与已知阻值的电阻R0并联，用电流表A1测出通过R0的电流I1，用电流表A2测出通过灯泡L 的电流I2，R0两端的电压的表达式U＝________，灯泡的电功率的表达式P＝________。
图ZT7－56．晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻R x的电功率。
他选择了满足这个实验要求的器材，并连接了部分实验电路，如图ZT7－6所示。
图ZT7－6(1)为了测出电阻R x的电功率，请再添加一根导线，将电路补充完整。
(2)开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2。
请用I1、I2和R0表示P x，P x＝______________。
7．为了测定标有“2.5 V”字样小灯泡的额定功率，某同学设计了如图ZT7－7甲所示的电路图，其中定值电阻R0的阻值为5 Ω。
图ZT7－7(1)请你依据电路图用笔画线代替导线，将图乙连接完整。
(导线不得交叉)(2)正确连接好电路后，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为________A 时，小灯泡正常发光。
此时电流表A2的示数如图ZT7－8所示，则小灯泡的额定功率为________W。
图ZT7－8(3)在实验测量过程中，电流表A1与R0串联起来的作用相当于________。
►类型三替代法8．小灯泡的额定电压为2.5 V，为了测量小灯泡的额定功率，小华设计了如图ZT7－9所示的电路。
L是小灯泡，R是电阻箱，R P是滑动变阻器，S1是单刀双掷开关。
图ZT7－9(1)按电路图连接实物图时开关应________，并将滑动变阻器滑片移至阻值最大处。
(2)闭合开关S后，应先把开关S1接到触点________(选填“1”或“2”)，调节滑动变阻器，使电压表的示数为________V，然后把开关S1接到另一触点，并调节电阻箱R，直到电压表示数为________V，读出此时电阻箱的示数为10 Ω，则小灯泡的额定功率为________W。
9．小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图ZT7－10甲所示的部分实验电路。
图ZT7－10(1)请你添加一条导线，将图甲的实物图补充完整，并使滑动变阻器的滑片P向右滑动时接入电路的阻值变大。
(2)闭合开关S1，将开关S2扳向________(选填“1”或“2”)，调节滑动变阻器使电流表的示数为I1，如图乙所示，I1＝________A。
(3)将开关S2扳向另一端，保持____________的阻值不变，调节________的阻值R，使电流表的示数仍为I1。
(4)若此时R＝7.0 Ω，小灯泡的实际功率P1＝________W。
(5)若小灯泡的额定电流为I0＝2I1，下列关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是________。
(电阻随温度变化)A．P0＝2P1 B．P0＝3P1C．P0＝4P1 D．P0＝5P1►类型四 电能表、停表法测电功率10．小丽利用电能表和停表测某用电器的电功率，当电路中只有这个电器工作时，测得在15 min 内消耗的电能为0.3 kW ·h ，则这个电器可能是( )A ．电冰箱B ．空调C ．电视机D ．节能灯11．李芳家的电能表上标着“600 r/(kW ·h)”字样，她用这个电能表来测量电热水壶的功率：她断开了家中其他用电器，仅让电热水壶工作，2 min 内电能表转了18圈，则电热水壶消耗的电能是________kW ·h ，电功率是________W 。
12．为了测量电热水壶烧水时的功率，同学们进行了分组实验。
(1)甲实验组的同学利用家中的电能表和停表进行测量。
请你设计出实验操作的过程，并用测出的和已知的物理量表示电热水壶的实际功率。
(2)乙实验组的同学在实验室里取其他器材进行实验。
他们设计出另外两种实验方法，请你写出其中的一种测量方法，要求画出电路图，简述实验步骤。
详解详析1.U 1R 0U 1U 2R 02．(1)调节滑动变阻器，使灯泡两端的电压为2.5 V ，读出R 0两端的电压U 1 (2)2.5 V ·U 1R 0(3)保护电路；改变灯泡两端的电压，使电压值等于小灯泡的额定电压3．①闭合开关S 、S 1，断开S 2，移动滑片至某一位置，使电压表的示数为3.8 V③3.8 V ×U 2－3.8 V R4．D 5.I 1R 0I 1I 2R 06．(1)如图所示(2)I 2R 0(I 1－I 2)7．(1)如图所示(2)0.5 0.75 (3)电压表8．(1)断开 (2)1 2.5 2.5 0.6259．(1)如图所示(2)1 0.2(3)滑动变阻器 电阻箱(4)0.28 (5)D[解析] (1)单刀双掷开关应控制灯泡与变阻箱分别与滑动变阻器串联，使滑动变阻器的滑片P 向右滑动时接入电路的阻值变大，则应将变阻器滑片左边的电阻连入电路，即将A 接线柱与开关右边连接。
(2)闭合开关S 1，将开关S 2扳向“1”，滑动变阻器与灯泡串联，图乙中电流表量程为0～0.6 A ，则示数为I 1＝0.2 A 。
(3)将开关S 2扳向“2”，保持滑动变阻器的滑片位置不变，调节变阻箱连入电路的阻值，当电流表示数为I 1时，此时变阻箱连入电路的电阻与上次实验中电流为I 1时灯丝电阻相同。
(4)灯丝中电流为I 1时，阻值一定为R ，若此时R ＝7.0 Ω，则小灯泡的实际功率：P 实＝I 21R ＝(0.2 A)2×7 Ω＝0.28 W 。
(5)若小灯泡的额定电流为I 0＝2I 1，假设灯泡的阻值不变，则P 额’＝I 20R ＝(2I 1)2R ＝4I 21R＝4P 1。
由于灯泡的阻值不是定值，会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P 0＞P 额’＝4P 1，所以最有可能的额定功率值是5P 1。
10．B [解析] 由公式P ＝W t 可得，用电器的功率P ＝0.3 kW ·h 1560 h＝1.2 kW ＝1200 W 。
以上几种电器功率超过1000 W 的只有空调。
故选B 。
11．0.03 900[解析] 600 r/(kW ·h)表示的是电路中每消耗1 kW ·h 的电能，电能表的转盘转600圈，求出转盘转18圈时电路中消耗的电能，然后根据P ＝W t求出用电器的功率。
本题中转盘转动18圈消耗的电能：W ＝18 r 600 r/kW ·h ＝0.03 kW ·h ；用电器的功率：P ＝W t＝0.03 kW ·h 260 h ＝0.9 kW ＝900 W 。
12．(1)①断开家中其他用电器，电路中只接入电热水壶，用停表测出时间t 内电能表转盘转过的圈数n ；②由电能表铭牌找出电路消耗1 kW ·h 电能表转盘转过的圈数N ，则电热水壶消耗的电能W ＝1 kW ·h N ×n ＝n N ×1 kW ·h ＝3.6×106 J ×n N ，电热水壶的实际功率P ＝W t＝3.6×106×n Nt。
(2)把电热水壶与电流表串联接入电路，用电压表测出电水壶的电压，由电功率公式求出电热水壶的功率；电路图如图所示。
实验步骤：①根据电路图，连接实物电路；②闭合开关，读出电压表与电流表的示数；③由电功率公式P ＝UI 求出电热水壶的实际功率。
九年级物理全册 第十六章 第一节 电流做功习题 (新版)沪科版
第十六章第一节电流做功一、单选题1.某家用电器正常工作15min消耗了0.3kW·h的电能，此电器可能是（）A. 电水壶B. 电冰箱 C. 电风扇 D. 电视机2.下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 家用排风扇 C. 电视机 D. 台灯3.标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是（）A. 电风扇B. 电视机 C. 电烙铁 D. 节能灯4.关于电功、电能和电功率的下列说法中，错误的是（）A. 千瓦时是电功的单位，千瓦是电功率的单位B. 电功率是表示电流做功快慢的物理量C. 单位时间内电流做功越多，电功率就越大D. 用电器消耗的电能越多，它的电功率就越大5.将电能转化为热的是（）A. 火力发电B. 电动机工作 C. 电暖气工作 D. 电风扇工作6.电能表接在电路中是为了测量（）A. 电流B. 电压 C. 电功 D. 电功率7.关于电功，下列说法中正确的是（）A. 电功是表示电流做功快慢的物理量B. 电流越大，电流做的功就越多C. 电功是表示电流做功多少的物理量D. 电流做功越多，消耗的电能不一定越多8.下列说法中正确的是（）A. 电流做功的过程就是电能转化为内能的过程B. 电功率反映电流做功的快慢C. 用电器的电功率越大，做功就一定越多D. 用电器消耗的电能越多，电功率就一定越大9.下列关于电学知识说法正确的是（）A. 用电能表可以直接测量用电器的电功率B. 当电路中电功率过大时，保险丝会熔断C. 当导体两端没有电压时，导体也就没有了电阻D. 电风扇是利用电流的热效应10.关于电功和电功率，下列说法中正确的是（）A. 电功率是表示电流做功快慢的物理量B. 用电器消耗的电能越多，电功率越大C. 用电器所消耗的电功率一定等于它的额定功率D. 额定功率越大的用电器，消耗的电能一定越多二、多选题11.有一台电动机工作一段时间后消耗了2度电，下列说法正确的是（）A. 电流通过电动机做了7.2×106J的功B. 有7.2×106J的电能全部转化为机械能C. 电流做功小于7.2×106J D.转化成的机械能小于7.2×106J12.甲、乙两只普通的照明灯，甲灯标有“220V，25W”，乙灯标有“220V，100W”的字样，下列说法中正确的是（）A. 甲灯的实际功率一定是25W B. 将乙灯接入110V电路中，它的实际功率为25WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大三、填空题13.上海地区家用照明电路的电压为________伏；奥斯特通过实验发现________周围存在磁场；额定功率为1千瓦的用电器正常工作3小时，耗电________ 千瓦时．14.如图所示，A、B两个定值电阻的U﹣I图象，电阻R A的阻值是________Ω．若把两个定值电阻并联接在6V的电源上，则电阻R B在1min内产生的热量是________ J，干路中的电流是________ A．四、计算题15.小明在学习了有关电学的知识后，利用一只标有“220V40W”的白炽灯提出了以下几个问题，请你作出解答：（1）这只灯泡正常工作时通过灯丝的电流是多少A？（2）这只灯泡正常工作时灯丝的电阻是多少Ω？（3）1度电可以让这只灯泡正常工作多少小时？五、解答题16.小璇春节回老家过年，爸爸开的是新买的混合动力汽车。
沪科版九年级物理第十六章电流做功与电功率第三节测量电功率练习含答案
第三节测量电功率知能·提升训练知能提升1.某同学利用如图所示电路,测量额定电压为2.5 V小灯泡的额定功率,下列说法错误的是()A.闭合开关前,滑片P应滑到B端B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮2.将标有“6 V 3 W”的小灯泡连接在电路中时,通过其中的电流为0.4 A,这时小灯泡的实际功率是()A.3 WB.2.4 WC.1.92 WD.不知实际电压,无法计算3.下图是一位同学已经连接好的电路。
闭合开关,并将滑动变阻器的滑片向A端移动,则不会观察到的现象是()A.电流表的示数逐渐减小B.电压表的示数逐渐变大C.小灯泡越来越暗D.电路消耗的总功率增大4.图甲在测量小灯泡的额定功率实验中,灯泡额定电压为6 V,额定功率在7~12 W之间,电路连接正确且电流表和电压表的量程在连接中也做出正确的选择,实验中当将变阻器的滑片滑到某处时两表的示数如图乙所示,则()A.灯泡的额定功率为7.5 WB.在1 V时灯泡的功率为7.5 WC.在5 V时灯泡的功率为7.5 WD.在5 V时灯泡的功率为1.5 W5.(2022·浙江金华中考)学习小组开展“测量小灯泡的功率”实验,实验电路如图甲所示,绘制出小灯泡的I-U关系曲线如图乙所示,已知小灯泡的额定电压为3.8 V,电源电压恒为6 V。
回答下列问题:甲乙(1)闭合开关后移动滑动变阻器的滑片,当电压表示数为V时,读出电流表示数,即可计算小灯泡的额定功率;(2)实验时,滑动变阻器的滑片向左移动过程中,电流表与电压表示数的比值将(选填“变大”“不变”或“变小”)。
6.在测量小灯泡电功率的实验中,已知电源电压为3 V,小灯泡额定电压为2.5 V,图甲是未连接完整的实验电路。
(1)请你用笔画线代替导线将实物电路连接完整(要求:滑片P向右移动时,小灯泡变亮)。
2018年九年级物理全册 第十六章 电流做功与电功率章末复习讲义 (新版)沪科版
从近几年各地中考来看，涉及纯电阻的理想模式的 减少了，而与日常生活的家用电器联系起来考查电 区别，选择合适公式计算题型逐渐增多。中考中涉 的相关知识主要有：欧姆定律、电功率、电功、电 。电学计算题是不少同学的薄弱环节，解决电学计 下几个方面入手：①读题，审题；②画出对应的电 图上标出已知量和待求量；③分析寻找解题方法； 程序；⑤解题；⑥解后小结。
章末复习
（5）实际电压：用电器实际工作时的电压，用U实表 （6）实际功率：用电器在实际电压下工作时所对应 P实表示。 （7）电热器：利用电流做功，将电能转化为内能的 （8）电流的热效应：电流通过导体时电能转化为内
章末复习
2. 四个重要公式 （1）电功公式：W=UIt。
（2）电功率定义式：P=Wt。
章末复习
例4 [南平中考]如图16-T-5所示是某型号电热加湿器 下表为其部分技术参数。R1、R2为发热电阻，且R2=3 转型开关，1、2、3、4为触点，通过旋转开关S可实 “关”“低挡”和“高挡”之间的转换。（低挡为小 高挡为大功率加热）
章末复习
额定电压 高挡发热功 率 水箱容积 适用面积
220 V 400 W
章末复习
[名师讲评]解答本题要明确两点：（1）灯泡的亮度取决于 率，而不是额定功率，实际功率是由灯泡两端的实际电压决 （2）串联电路中电流相等，电压与电阻成正比。
章末复习
考点三 测量小灯泡的电功率
测量小灯泡电功率的实验步骤：
章末复习
例3 [自贡中考]小灯泡标有“3.8 V ××”字样，由 灯泡的额定功率字样已模糊。某同学用如图16-T-3甲 来测定该灯泡的额定功率。已知电源电压为6 V，灯 10 Ω 。
电流做功与电功率
第十六章 电流做功与电功率

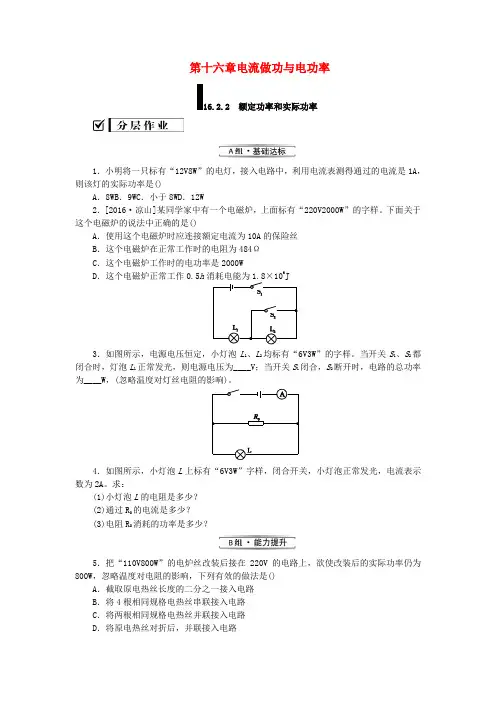

九年级物理全册第十六章电流做功与电功率16.2电流做功的快慢16.2.2额定功率和实际功率分层作业新版沪科版
第十六章电流做功与电功率额定功率和实际功率1．小明将一只标有“12V8W”的电灯，接入电路中，利用电流表测得通过的电流是1A，则该灯的实际功率是()A．8WB．9WC．小于8WD．12W2．[2016·凉山]某同学家中有一个电磁炉，上面标有“220V2000W”的字样。
下面关于这个电磁炉的说法中正确的是()A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J3．如图所示，电源电压恒定，小灯泡L1、L2均标有“6V3W”的字样。
当开关S1、S2都闭合时，灯泡L1正常发光，则电源电压为____V；当开关S1闭合，S2断开时，电路的总功率为____W，(忽略温度对灯丝电阻的影响)。
4．如图所示，小灯泡L上标有“6V3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A。
求：(1)小灯泡L的电阻是多少？(2)通过R0的电流是多少？(3)电阻R0消耗的功率是多少？5．把“110V800W”的电炉丝改装后接在220V的电路上，欲使改装后的实际功率仍为800W，忽略温度对电阻的影响，下列有效的做法是()A．截取原电热丝长度的二分之一接入电路B．将4根相同规格电热丝串联接入电路C．将两根相同规格电热丝并联接入电路D．将原电热丝对折后，并联接入电路6．(对应例2)如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中。
在甲图中灯L 1的功率为4W ，在乙图中灯L 1的功率为9W ，设灯丝电阻不变，下列说法中不正确的是()A ．甲、乙两图中灯L 1两端的电压之比是2∶3B ．L 1、L 2两灯灯丝电阻之比是2∶1C ．甲图中灯L 1、L 2的功率之比是2∶1D ．甲、乙两图电路消耗的总功率之比是4∶97．如图所示的电路中，电源电压保持不变，小灯泡标有“9V9W”的字样。

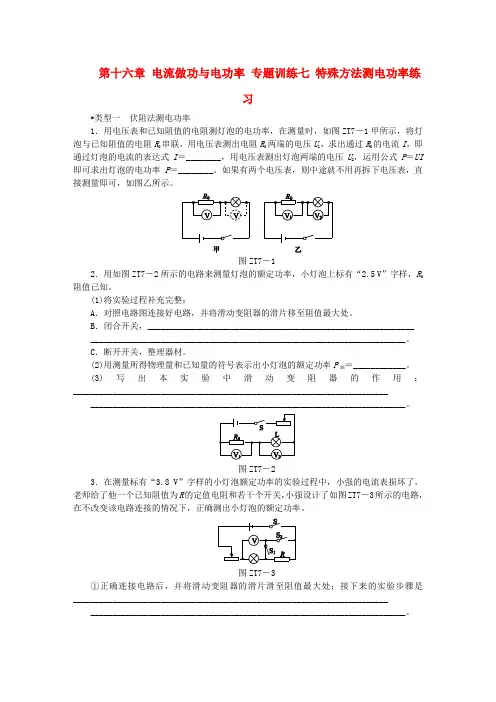

2018年九年级物理全册 第十六章 电流做功与电功率 专题训练七 特殊方法测电功率练习 (新版)沪科版
第十六章电流做功与电功率专题训练七特殊方法测电功率练习►类型一伏阻法测电功率1．用电压表和已知阻值的电阻测灯泡的电功率，在测量时，如图ZT7－1甲所示，将灯泡与已知阻值的电阻R0串联，用电压表测出电阻R0两端的电压U1，求出通过R0的电流I，即通过灯泡的电流的表达式I＝________，用电压表测出灯泡两端的电压U2，运用公式P＝UI 即可求出灯泡的电功率P＝________。
如果有两个电压表，则中途就不用再拆下电压表，直接测量即可，如图乙所示。
图ZT7－12．用如图ZT7－2所示的电路来测量灯泡的额定功率，小灯泡上标有“2.5 V”字样，R0阻值已知。
(1)将实验过程补充完整：A．对照电路图连接好电路，并将滑动变阻器的滑片移至阻值最大处。
B．闭合开关，_____________________________________________________________ ________________________________________________________________________。
C．断开开关，整理器材。
(2)用测量所得物理量和已知量的符号表示出小灯泡的额定功率P额＝____________。
(3)写出本实验中滑动变阻器的作用：________________________________________________________________________ ________________________________________________________________________。
图ZT7－23．在测量标有“3.8 V”字样的小灯泡额定功率的实验过程中，小强的电流表损坏了，老师给了他一个已知阻值为R的定值电阻和若干个开关，小强设计了如图ZT7－3所示的电路，在不改变该电路连接的情况下，正确测出小灯泡的额定功率。
图ZT7－3①正确连接电路后，并将滑动变阻器的滑片滑至阻值最大处；接下来的实验步骤是________________________________________________________________________ ________________________________________________________________________。

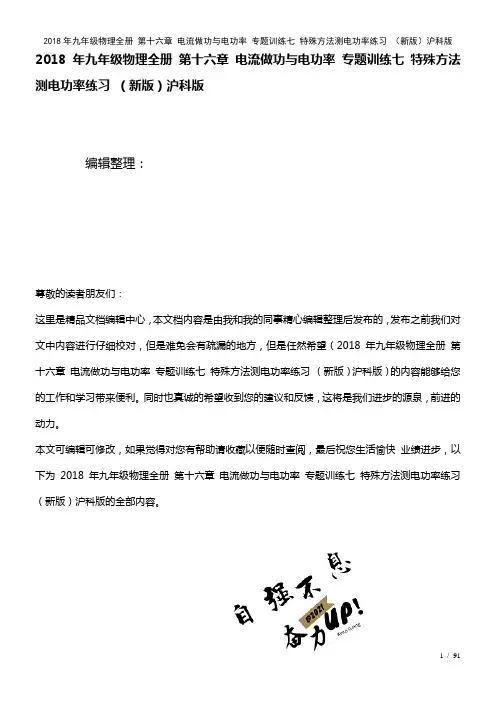

九年级物理全册第十六章电流做功与电功率专题训练七特殊方法测电功率练习沪科版(2021年整理)
2018年九年级物理全册第十六章电流做功与电功率专题训练七特殊方法测电功率练习（新版）沪科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理全册第十六章电流做功与电功率专题训练七特殊方法测电功率练习（新版）沪科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年九年级物理全册第十六章电流做功与电功率专题训练七特殊方法测电功率练习（新版）沪科版的全部内容。
第十六章电流做功与电功率专题训练七特殊方法测电功率练习►类型一伏阻法测电功率1．用电压表和已知阻值的电阻测灯泡的电功率，在测量时，如图ZT7－1甲所示，将灯泡与已知阻值的电阻R0串联，用电压表测出电阻R0两端的电压U1，求出通过R0的电流I，即通过灯泡的电流的表达式I＝________,用电压表测出灯泡两端的电压U2,运用公式P＝UI即可求出灯泡的电功率P＝________。
如果有两个电压表,则中途就不用再拆下电压表，直接测量即可，如图乙所示。
图ZT7－12．用如图ZT7－2所示的电路来测量灯泡的额定功率,小灯泡上标有“2。
5 V”字样，R0阻值已知。
（1）将实验过程补充完整:A．对照电路图连接好电路，并将滑动变阻器的滑片移至阻值最大处。
B．闭合开关，_____________________________________________________________________________________________________________________________________。
C．断开开关，整理器材.（2）用测量所得物理量和已知量的符号表示出小灯泡的额定功率P额＝____________。
九年级物理全册第十六章电流做功与电功率16.3测量电功率
第十六章电流做功与电功率16.3 测量电功率1．在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，其原因可能是()A．变阻器总电阻太大B．电压表量程太大了C．电源电压太低D．灯泡灯丝断开2．某同学利用如图所示电路，测量额定电压为 2.5V小灯泡的额定功率。
下列说法错误的是()A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮3．(对应例1)如图甲所示是“测量小灯泡功率”的实验电路，电源电压为3V，小灯泡的额定电压为2.5V。
(1)连接电路时，图中导线a端应与电压表上标有数字____(选填“3”或“15”)的接线柱相连。
(2)闭合开关前，应将滑片P置于____(选填“A”或“B”)端。
(3)若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为____V。
(4)根据实验数据画出I－U图像，如图乙所示，则小灯泡的额定功率是____W。
4．小斌要测量小灯泡的额定功率。
实验桌上备有如下器材：符合要求的电源、额定电压为U0的小灯泡L、阻值为R的定值电阻、滑动变阻器、已调零的电压表、单刀双掷开关各一个、导线若干。
他设计了如图所示的电路进行实验。
(1)请你帮助小斌将实物电路图补充完整。
(2)连接好电路后，请你将正确的操作步骤补充完整：闭合开关S1，将开关S扳向1，调节滑动变阻器，使____；将开关S扳向2，使滑动变阻器的滑片位置保持不变，记录电压表示数为U。
(3)请用U0、U、R表示小灯泡的额定功率P＝____。
5．(对应例1)某实验小组用“伏安法”测量小灯泡的电功率，待测小灯泡的额定电压为2.5V。
(1)请用笔画线代替导线，完成图中甲实物电路的连接。
(要求：连线不得交叉，电压表量程要正确)(2)检查电路连接无误后，闭合开关S，灯泡不亮，电压表有示数，电流表指针几乎不动。
沪科版九年级全册物理 第十六章 电流做功与电功率 单元练习题
第十六章电流做功与电功率一、选择题1.一台家用彩电正常工作时的电功率最接近于( )A.1 WB.10 WC.100 WD.1000 W2.在图中所示的家用电器中，利用电流热效应工作的是（）A. 吸尘器B. 电暖气C. 洗衣机D. 电脑3.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（）A. 将电压变为原来的2倍，通电时间变为原来的B. 将电阻变为原来的2倍，通电时间变为原来的C. 将电阻变为原来的，通电时间变为原来的2倍D. 将电压变为原来的，电阻变为原来的2倍4. 粗细均匀的电热丝放入一壶水中，通电一段时间将水加热至沸腾．若将电阻丝对折并联后放入同样一壶水中，通电到将水加热至沸腾．所需时时间与第一次的通电时间相比（电源电压恒定，不计一切热损失）．下列判断正确的是（）A. 相等B. 增加C. 减少 D. 无法确定5.某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（）A. 家用空调机B. 电视机C. 家用洗衣机 D. 电风扇6.某电动机接在电压为220 V的电路中工作时，通过的电流为4 A。
如果电动机线圈电阻为4 Ω，则每分钟产生的热量为( )A.52 800 JB.3 840 JC.4 800 JD.14 080 J7.下列家用电器中，主要是利用电流热效应工作的是（）A. 收音机B. 电风扇C. 电烙铁 D. 电动机8.在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。
已知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2：3。
若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L1和L2消耗的功率之比分别为（不计温度对灯丝电阻的影响）（）A. 3：1，2：1B. 3：1，3：1C. 1：3，1：3 D. 1：3，3：29.如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验是为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大10.如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）A. I1=I2，A管中的液面较高B. I1=I2，A管中的液面较低C. I1＞I2，A管中的液面较高D. I1＜I2，A管中的液面较低11.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（）A. 该实验装置是为了研究电流产生的热量与电阻的关系B. 通电一段时间后，左侧U形管中液面的高度差比右侧的大C. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的D. 将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系二、填空题12.家用电热毯正常工作时，将________能转化成内能，工作时耗电多少可以通过________表实时记录；若它以100瓦的功率工作4小时，耗电________度．13.电能表是用来测量用电器消耗________的仪表．电能一般以________计量单位．14. 图中电能表的示数为________ kW×h。
全国九年级物理全册第十六章电流做功与电功率16.2电流做功的快慢16.2.1电功率的计算分层作业新版沪科版
第十六章电流做功与电功率电功率的计算1．家庭电路中，某用电器正常工作15min消耗电能0.3K W·h，那么该用电器可能是()A．空调B．洗衣机C．白炽灯D．电视机2．如图所示，手电筒中的电流为0.5A，电源为三节干电池，则该手电筒小灯泡的功率最接近()A．0.25WB．0.75WC．2.25WD．9.00W3．甲、乙两个电阻上的电流随其两端电压变化情况如图所示。
把它们并联在电路中，当甲消耗的电功率为1W时，乙消耗的电功率是()A．1WB．0.4WC．1.6WD．0.8W4．[2015· 佛山]把标有“2.5V2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。
求：(1)通过每盏灯的电流是多少？(2)两盏灯总功率是多少？它们10min消耗的总电能是多少？5．[2015·遵义]如图所示，电子式电能表盘上标有“3000imp/(KW·h)”字样[“3000imp/(KW·h)”指接在这个电能表上的用电器每消耗1K W ·h 的电能，电能表上的指示灯闪烁3000次]。
现将若干盏规格都为“220V20W ”的节能灯接在该电能表上一起正常工作15min ，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为____J ，接入的节能灯共有____盏。
6．(对应例1)如图所示电路，R 1＝20Ω，R 2＝10Ω，电源电压保持不变。
当S 1闭合，S 2、S 3断开时，电流表的示数为(1)求电源电压；(2)当S 2断开，S 1、S 3闭合时，求电流表的示数；(3)电路如何连接时，电路消耗的电功率最小？并求出该最小值。
7．(对应例1)生活中大多数电热器都有多个档位。
学习了电功率知识后，小锐同学利用电压为6V 的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多档位的问题。
已知R 1＝10Ω，R 2＝30Ω，请计算：(1)S 1、S 2断开，S 3闭合时，电路中的电流是多少？(2)S 1断开，S 2、S 3闭合时，通电5min 电路消耗的电能是多少？(3)该电路的最大功率和最小功率之比是多少？参考答案【分层作业】1．A【解析】由于时间T ＝15min ＝0.25h ，用电器的电功率P ＝＝＝1.2K W ，四W t 0.3 kW ·h0.25 h 种家用电器中功率超1000W 的只有空调。
九年级物理全册第十六章电流做功与电功率16.2电流做功的快慢16.2.2额定功率和实际功率分层作业
第十六章电流做功与电功率额定功率和实际功率1．小明将一只标有“12V8W”的电灯，接入电路中，利用电流表测得通过的电流是1A，则该灯的实际功率是()A．8WB．9WC．小于8WD．12W2．[2016·凉山]某同学家中有一个电磁炉，上面标有“220V2000W”的字样。
下面关于这个电磁炉的说法中正确的是()A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h312的字样。
当开关S1、S2都闭合时，灯泡L1正常发光，则电源电压为____V；当开关S1闭合，S2断开时，电路的总功率为____W，(4．如图所示，小灯泡L数为2A。
求：(1)小灯泡L的电阻是多少？(2)通过R0的电流是多少？(3)电阻R0消耗的功率是多少？5．把“110V800W”的电炉丝改装后接在220V的电路上，欲使改装后的实际功率仍为800W，忽略温度对电阻的影响，下列有效的做法是()A．截取原电热丝长度的二分之一接入电路B．将4根相同规格电热丝串联接入电路C．将两根相同规格电热丝并联接入电路D．将原电热丝对折后，并联接入电路6．(对应例2)如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中。
在甲图中灯L 1的功率为4W ，在乙图中灯L 1的功率为9W ，设灯丝电阻不变，下列说法中不正确的是()A ．甲、乙两图中灯L 1两端的电压之比是2∶3B ．L 1、L 2两灯灯丝电阻之比是2∶1C ．甲图中灯L 1、L 2的功率之比是2∶1D7“9V9W”的字样。
当闭合S 、S 1、S 2，断开S 3时，灯泡正常发光，此时电流表示数为I 。
(假设小灯泡的电阻始终保持不变)求：(1)闭合S 、S 2，断开S 1、S 3时，电流表的示数与I 相比变化了0.4A ，则此时小灯泡的实际功率为多大？(2)同时闭合四个开关，并将滑动变阻器的划片P 移到中点时，电流表的示数与I 相比变化了0.6A ，则滑动变阻器的最大阻值为多少？(3)闭合S 、S 3，断开S 1、S 2，把滑动变阻器的滑片P 分别移到a 端和b 端时，R 1上消耗的电功率之比是多少？参考答案【分层作业】1．B【解析】标有“12V8W”的电灯的额定电流I 额＝＝≈0.67A；因电灯的电阻受P 额U 额8 W12 V 温度的影响，当通过的电流是1A 时，灯泡电阻未知；但I 实>I 额，故P 实>P 额，排除AC ；P 实不可能为12W ，由P ＝UI 可得U 实＝＝＝12V ，当电压为12V 时，电灯功率P 实I 实12 W1 A为8W ，矛盾，排除D ，故选B 。
