生产现场定置图规范和图例
（最新）定置管理图例
附录1定置图图例标准附录2 生产现场标志牌及色彩标志标准一、标志牌类1说明：1、固定在专业厂厂房大门外墙上醒目处2、尺寸见图3、颜色：黑框，中间横线较粗（黑色），上半部蓝底白字，"A"为红色。
下半部白底，三角为黄色，尺寸（x）为红色，“m”为黑色4、注解：A--专业厂厂房门自编号，为小写阿拉伯数字X--厂房门洞的高度、宽度2、流水生产线标志牌（1）生产线基本状况标志牌说明：1、悬挂在主要零件流水生产线上空2、尺寸见图3、颜色：绿框、绿线条，白底，大字黑色，小字红色，填写内容黑色4、大字高90，小字高50（2）生产线首（末）工序标志牌说明：1、悬挂在生产线首道（末道）上方2、尺寸见图3、颜色：绿框、绿线条，白底，大字黑色，小字红色，填写内容为黑色 460，小字高35 5为一汽标志（3、装配线标志牌（1）装配线（总装配、大总成）基本情况标志牌说明：1、悬挂在装配线首道工序上方 2、尺寸见图3、颜色：白底、绿线条，大字红色，小字黑色，填写内容为红色（2）、工位标志牌 φ(1) (2)说明：1、悬挂放置或喷漆在装配线、分装点、单机生产所用工位器具上或附近 2、尺寸：（1）见图（2）依据工位器具横栏的宽度定3、颜色：白底红字或以工位器具自身的颜色为低色，字为红色4、注解：×××--零件号M---------最高储备量 N---------每箱件数4说明：1、固定或喷漆在货架侧面上 2、尺寸根据货架定3、颜色：以工位器具自身颜色或白色为底色，黄框，红字4、注解：在货架侧面，该标志牌上要有货架号，为小写阿拉伯数字，红字5、其他标志牌（1）废品点标志牌 （2）返修品点标志牌说明1、放置或固定在废品点（附近） 说明1、放置或固定在返修品点（附近） 2、尺寸：φ220 2、尺寸：φ220 3、颜色：黄底黑字 3、颜色：红底黑字（3）检查台标志牌 （4）待检点标志牌说明1、放置在检查台上 说明1、放置或固定在待检点（附近） 2、尺寸：φ220 2、尺寸：φ220 3、颜色：黄底蓝字 3、颜色：黄底红字（5）待处理品点标志牌 （6）通道标志牌说明：1、放置或固定在待处理 说明：1、置于通道旁醒目处 2、尺寸φ2202、尺寸见图3、颜色：白底黄字 3、颜色：蓝底白字4、注解：×--通道编号（7）、存放区域标志牌（a （b ）说明：1、放置在各类存放区醒目处 2、尺寸见图3、颜色：黑框，黑线条，白底，大字黑色，小字红色，填写内容为黑色4、注解：若是长期存放，则时间后无内容；若是临时存放，要注明具体时间二、色彩标志类1、废品箱（架）类 说明：（1）外表为黄色（2）其上有标记，c--专业厂内字标号，d--车间班组代号，红底白字 2、返修品箱（架） 说明：1、外表为黄色 2、其余同废品箱 3、垃圾箱说明：1、外表为深兰色 2、其余同垃圾箱 4、苏打箱说明：1、外表为绿色 2、其余同垃圾箱 5、铝屑箱说明：12、其上有 标记，白底红字，直径200 3 6、铜屑箱说明：1、外表灰色2、其上有 标记，白底红字，直径2003、其余同垃圾箱 7、铁屑箱说明：1、外表颜色铁灰色 2、其余同垃圾箱三、标志线类1、各类通道标志线2、各类物品存放区域标志线（1）、存放成品兰色，宽度80 ，节线长300, 间隔300mm ;（2）、存放废品黄色，宽度80 ，节线长300，间隔300mm ;（3）、存放返修品红色，宽度80，节线长300，间隔300mm ;（4）、存放待处理品颜色斜向相对的角线一对红，一对黄，宽度80，节线长300（5）、存放待检件颜色斜向相对的角线一对蓝，一对黄（6）存放工具箱、工作台、在制品、（7）存放其他物品及车间工位器具工段、生产线、班组颜色：白色的区域划分尺寸：宽度80mm 颜色：白色尺寸：宽度80 ，节线长300，间隔300mm月份现场综合管理报表一、定置率报表定置管理员：二、定置管理、文明生产、仓库管理、物流与工位器具月份工作小结生产科（部）长：。
车间现场定置管理画线图.
安全考核
考核范围： 模块生产部、同轴器件生产部、管芯生产部、组件生产部、芯片部
产品管理部、质量保证部、中试部、器件开发部 考核方式：
日常检查、月度检查、专项检查等 每月下旬对各部门考核
检查发现问题
反馈确认
问题记录
考核汇总
安全考核
安全考核结果 90-100分为优秀
70-90分为合格
50-70分为不合格
生产现场内可移动物品划线图例
目视化管理图例
目视化管理图例
目视化管理图例
◎形迹定位管 理 自 己 制 作
目视化管理图例
目视化管理图例
目视化管理图例
目视化管理图例
目视化管理图例
安全始于整理整顿
终于整理整顿。
作业现场标准化
安全操作规程是为了保证安全生产而制定的，操作者必 须遵 守的操作活动规则。它是根据机器设备的特点和技术要 求， 如： 结合具体情况及员工经验制定出的安全操作守则。 烘箱、气瓶、激光焊 接机、罐装液氮
生产区域责任图（同轴）
物料区 责任人： × × ×
焊接房 责任人： × × ×
六 五 四 三 二 一 线 线 线 线 线 线 责任人 责任人 责任人 责任人 责任人 责任人
十线 九线 八线 七线 责任人 责任人 责任人 责任人
夹具室 责任人：
粘胶房 责任人：***
办公区 责任人
：
焊接房 责任人： × × ×
货架使用四角定位，有时演化为Байду номын сангаас通道线或 区划线上延伸的定位形式。
地面定位线划线标准
叉车、运输电瓶车等物流车辆，要划定停放区域线(线宽 为5㎝的黄色虚线区划)，停放地应不妨碍交通和厂容观瞻。
车间现场定置管理画线图课件
1
PPT学习交流
区域责任制的定义
现场区域管理责任到人，分工明确，使现场: 有图必有物、 有物必有位、 有位必分类、 分类必标志、
达到“事事有人管，人人都管事”
2
PPT学习交流
区域责任制的程序说明
(1) 安全小组制定现场管理的程序及相应的标准，经批准后下发 各部门执行。
(2) 责任区域牌：把小组为单位将区域图按一 定分工分成若干个局部，并标明此局部具 体工作内容和标准及责任人与检查人的标 志牌
4
PPT学习交流
责任区域划分原则
▪ 方便、就近的原则 ▪ 明确、清晰的原则---必须责任明确，区域
划分清晰。 ▪ 无遗漏原则---即“事事有人管”。 ▪ 避免形式主义原则---对制定的责任区的责
可按 大型移动物品线宽的1/2宽度划定
四角划线
16
PPT学习交流
地面定位线划线标准
定位消防器材或危险物品(如高压气瓶、易燃 易爆物品)，为达到警示效果，须使用红色线 条，线宽一般在3㎝～6㎝。
5CM
17
PPT学习交流
地面定位线划线标准
前方禁止摆放物品的区域(不得放置、不得进 入，如配电装置、消防栓处、升降梯下等； 须使用红色斑马线，线宽一般在3㎝～6㎝。
通道线用于人车物料的通行，采用贴胶带(实线)的方法， 通道线宽度lO㎝。通道本身的宽度应结合实际工作需要 和场地的大小视情况而定，一般采用通行、运输车辆宽 度的1.5倍。
9
PPT学习交流
地面通道线、区域线划线标准
区域线用于工作区域内的功能细分，采用贴胶带(实线)的 方法，区域线宽度8㎝。
10
PPT学习交流
任要做到有人监督。各部门要结合自己特 点，制定相应的考核、奖罚制度

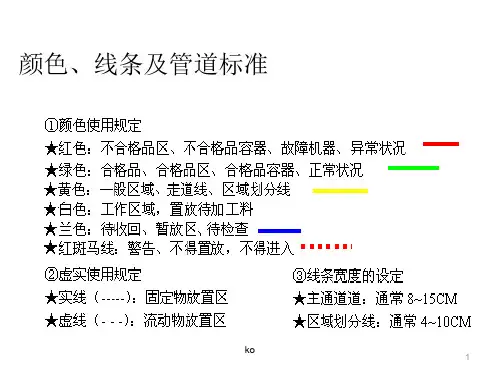

车间定置线标准课件.ppt
ko
1
④管道的颜色使用规定：
• 水：蓝色 • 蒸气：深红色 • 气体：黄色 • 油：深土黄色 • 酸或碱：紫灰 • 电气：成土黄色
ko
2
区分
可视化标准
区划线
黄色
主
区划线
黄色
LINE
对象
车间主要通道 宽度大于1.5M
LINE间通道 宽度0.8~1.5M
照片
推拉门
黄色
房间出入门
ko
灭 斑马线
火 器
消防设备区域 如消防栓等
ko
5
区分
可视化标准
。。。
。。。
包装
黄色
对象
照片
完制品区域 如木架、货架等
ko
6
3.3、目视管理的水准
高级 水准
初级 水准
中级 水准
初级水准：显示当前状况，使用一种所有工 人都能容易理解的形式；
中级水准：谁都能判断良否 （管理范围）。
高级水准：管理方法（异常处置等）都列明。
ko
7
目视管理的评价示意图：
无 水 准 初级水准 中级水准
6
高级水准（理想状态）
6
安全 库存
6
6
用完后
通知张三
无管理状态
有几个球不 明确，要数！
初级பைடு நூலகம்理状态
整齐排列，便 于确认管理
中级管理状态
通过简单标识 使数目一目了然
理想的管理状态
通过标识和提示，使数目和 数目不足时该怎么做一目了然
ko
8
3
区分
可视化标准
黄色
定位
定位 黄色
间隙 5MM
5S定置图例
设备上张贴有点检卡、关键位置结构图解、电气原理图等， 一目了然
59
Supplier Quality & Development
设备维护注意事项：包括各类维护操作的事前事后注意事项、需要通知 到的相关区域人员等
60
Supplier Quality & Development
可视化管理标识设备
透明管，易于观察有 否液体流动
以影印图，颜色，记号，标志等方法放置工具、检具
39
Supplier Quality & Development
以影印图，颜色，记号，标志等方法放置工具、检具
40
Supplier Quality & Development
以影印图，颜色，记号，标志等方法放置工具、检具
41
Supplier Quality & Development
50
Supplier Quality & Development
工艺文件的5S要求
• 工艺文件是最新版本 • 按规定位置摆放、清洁、无破损
51
Supplier Quality & Development
信 息 完 整 摆 放 整 齐
52
Supplier Quality & Development
红色使用区域
• 禁止通行 • 50mm红色胶带 实心线
8
Supplier Quality & Development
红色使用区域
• 工位操作区域：起始和结束位置
工位开始和结束位置
工位70%位置
9
Supplier Quality & Development
生产现场定置图规范和图例
区
继承分厂定置图在班组区域内对应的位置和图例。
定置图图例
图例1
图例2（安全类）
安全点名称
主要内容
图例
废物垃圾区域
废弃物收集点（废水、危险废弃物除外）
△
废弃物
车辆停放区域
单位根据具体情况决定。
毒害区域（点）
喷漆作业、调漆作业、电镀作业、磷化
作业、淬火（盐炉）作业等；
k
飞溅危害区域
如喷砂、抛丸等作业
A
b
废水排放区域
乳化液、切屑液、清洗液、电镀废水、
油漆废水、含磷废水；
A
粉尘区域（点）
电焊作业、切割作业（包括数控切割、 手工切割等）、抛（喷）丸作业、批磨 作业、砂轮机磨刀作业、工具磨等机加 工作业、锅炉工作业、抛光作业；
£副尘
辐射区域
高频淬火作业；
IAI
咼温区域
电炉作业、淬火（多用炉）作业、锅炉
工位
详细标明设备、作业台、工具箱、工具工装架、信息栏（包括
定置
看板等）、清洁用具存放点、吊具架、存放区域等的名称、位
图
工作区域
置、摆放方向，并且各项图例所占面积与实际情况应是同比例 缩小。特殊情况比例可适当调整。文字说明使用华文细黑，字 体大小在A4图纸上为12号或14号（不加粗），在其他图纸上 同比例放大。
G系列 待加工 区
道
行车通道
动臂待检区
待加工区
消
移动
平车
前车架摆放区
加工中心
量具
架'
班组现场定置图
n
车
平动移
II
◎
双面镗床
前车架摆放区
吊具 架一
仓库现场怎么划线-通道-作业区-出入口等-附图例
类别
作 用
颜色
幅宽(cm)
间隔(cm)
线 型
示 例
通道线
标识通道、作业区的线，禁止踏踩，跨越
黄色
8
实线
人行道
绿色
8
实线
出入口线
区域隔线为实线，可以跨越出入的路段为虚线
黄色
8
30－20
虚线
通行线
标识通道左侧通行或右侧通行的线，用以指明行进方向，要有一定的间隔或划在转角附近
黄色
根据需要
根据需要
箭头
虎斑线
标识危险地点、区域的线，如移载平台、转盘、吊钩、卷帘门下沿20CM，配电盘区域，试验平台区域，压力容器区域等的区域划线
黄黑相间
8
10－10
实线
放置场线
标识在制品放置场所与作业平台的线
白色
5
实线
作业区
饮水区、作业区域划线
绿色
5
实线
消防区
废品区、消防区域划线
红色
8
实线
暂存区
等处理区，暂存区域划线
蓝色
5
ห้องสมุดไป่ตู้实线
地面定置线标准及要求类别颜色幅宽cm间隔cm通道线标识通道作业区的线禁止踏踩跨越黄色实线人行道绿色实线出入口区域隔线为实线可以跨越出入的路段为虚线黄色3020虚线通行线标识通道左侧通行或右侧通行的线用以指明行进方向要有一定的间隔或划在转角附近黄色根据需要根据需要箭头标识危险地点区域的线如移载平台转盘吊钩卷帘门下沿20cm配电盘区域试验平台区域压力容器区域等的区域划线1010实线放置场标识在制品放置场所与作业平台的线白色实线作业区饮水区作业区域划线绿色实线消防区废品区消防区域划线红色实线暂存区等处理区暂存区域划线蓝色
生产现场管理定置图例
附图一定置管理表示图例项目名称颜色图例项目名称颜色图例设备定置车床类深蓝抛光机钻床类电加工机床铣床类铣磨机加工中心插床刨床类注塑机磨床类螺纹机床冲床类锻压设备切割机类三坐标测量仪镗床类真空镀膜齿轮机床滚圆机项目名称颜色图例项目名称颜色图例砂轮深蓝仪器粉红压缩机控制台泵秤黑色锻加工手动吊车草绿色热炉烘箱显微镜粉红高低温箱投影仪粉红高压柜湖蓝测长仪粉红空调电热板红色配电箱锅炉箱式电炉鼓风机项目名称颜色图例项目名称颜色图例气瓶灰蓝原材料区灭火器红色待处理品区区域区域线中黄成品区机床辅具区吊具区放区存放区合格品区检验区返修品区卫生区安全通道安全通道线翠绿半成品区工具柜（箱）工具箱浅灰毛坯区工位器具工位器具深绿废品区货架灰绿项目名称颜色图例项目名称颜色图例柜子棕色工作台紫色运转工具存放草绿点其它柱子深灰墙黑色附图二定置管理标识图例项目名称颜色图例项目名称颜色图例车床普通车床深蓝摇臂钻数控车台钻仪表车床镗床坐标镗床六角车床卧式镗床立式车床磨床平磨铣床普通铣床万能磨立铣工具磨卧铣光学磨床钻床四联钻刨床牛头刨立钻龙门刨项目名称颜色图例项目名称颜色图例玻璃分深蓝水箱海蓝割机绕线机水池子点焊机软水罐电焊机分水器研磨机除尘器草绿动平衡仪空压机冷冻压缩机离心浇铸机电容柜湖蓝项目名称颜色图例项目名称颜色图例齿轮机床滚齿深蓝锻压机压弯机插齿剪板机刨齿手铆压机电加工电火花冲床联合冲剪机线切割数控冲加工中心卧式一次驱水机立式湖蓝二次驱水机抛光机多轴球抛机烘干机多轴平抛机压伸机单轴机压延机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生产现场定置图规范和图例
一、定置图规范
生产现场定置图应包括两个层次，分厂区域定置图和班组工位定置图。
工位
定置
图
工作区域详细标明设备、作业台、工具箱、工具工装架、信息栏（包括看板等）、清洁用具存放点、吊具架、存放区域等的名称、位置、摆放方向，并且各项图例所占面积与实际情况应是同比例缩小。
特殊情况比例可适当调整。
文字说明使用华文细黑，字体大小在A4图纸上为12号或14号（不加粗），在其他图纸上同比例放大。
安全警示
区
继承分厂定置图在班组区域内对应的位置和图例。
二、定置图图例
图例1
项目图例项目图例清洁用具存放点卫生间
吸烟点洗手池
消防点检验区
12叉车传送带
工具架工具架工具箱工具箱平板车小推车
压缩机休息区
车床焊机
加工中心剪切床
锯床磨床
镗床铣床
压床钻床
图例2（安全类）
安全点名称主要内容图例
废弃物废物垃圾区域废弃物收集点（废水、危险废弃物除外）
单位根据具体情况决定。
车辆停放区域
喷漆作业、调漆作业、电镀作业、磷化
作业、淬火（盐炉）作业等；
毒害区域（点）
如喷砂、抛丸等作业
飞溅危害区域
废水排放区域乳化液、切屑液、清洗液、电镀废水、油漆废水、含磷废水；
粉尘区域（点）电焊作业、切割作业（包括数控切割、手工切割等）、抛（喷）丸作业、批磨作业、砂轮机磨刀作业、工具磨等机加工作业、锅炉工作业、抛光作业；
辐射区域
高频淬火作业；
高温区域电炉作业、淬火（多用炉）作业、锅炉工作业、热处理调质作业等；。
高压触电区域
变配电室、变压器；弧光区
电焊作业等
深坑洞区域
如铸造公司落砂机；
危险废弃物堆放区域喷漆作业过程产生的油漆漆渣、空桶及电镀废水处理过程中产生的电镀污泥等。
危险化学品定置点油漆稀料、丙酮、液化气、乙炔、油类等等；
易发生吊物坠落
区域
如油漆线的悬挂输送链
易滑跌区域
如抛丸机铁丸、漏油设备地面油污；
易爆区域锅炉、压力容器、气瓶、压力管道、空压机等；
易燃区域各种油漆线、库房等
噪声区域空压机、批磨作业、柴油机试机作业、产品试车作业、集中的冲、剪、压作业等；。
