2012届高考物理静电场专题复习教案1

2012高考复习电学部分精讲精练5带电粒子在电场中的运动【课标要求】1．分析带电粒子在匀强电场中的运动。

2．掌握带电粒子在电场中加速的问题。

3．掌握带电粒子在匀强电场中的偏转问题。

（带电粒子在匀强电场中运动的计算，只限于带电粒子进入电场时速度平行或垂直于场强的情况。

）【知识精要】1．带电粒子在电场中的加速是一个有实际意义的应用问题。

电量为q 的带电粒子（不计重力），由静止经过电势差为U 的电场加速后，根据动能定理及电场力做功公式可求得带电粒子获得的速度大小为： 212Uq mv =2．带电粒子在电场中的偏转质量为m 的负电荷-q （不计重力），以初速度0v 平行两金属板进入电场。

设两板间的电势差为U ，板长为L ，板间距离为d 。

则带电粒子在电场中所做的是类似平抛的运动：（1）若粒子能穿过电场，侧移量：l=v 0t y=221at 2202Uql y mdv ⇒= a=md Uq m Eq = （2）射出电场时的末速度v t 与初速度v 0的夹角ϕ（称为偏向角）：tan ϕ=v y /v 0v y =a·t 20tan mdv Uql =⇒ϕ a=Eq/m=Uq/(md)（3）v t 反向延长线过水平位移的中点。

【名师点拨】例1：一质量为m ，电量为-q 的微观粒子，以初速v ，从A 板垂直离开板面，当A 、B m t两板间电压为U 时，粒子刚好能够到达B 板．如果要使粒子运动到A 、B 板中点时立即返回，可采用的方法是（）A ．使初速度v 减半B ．使板间电压加倍C ．使板间电压增为原来的4倍D ．使初速度和板间电压都加倍解析：对带电粒子用动能定理：2102Uq mv -=-，可得当初速度v 0减半时，粒子运动到距A 板14AB 时就返回了。

A 、C 、D 错，B 对。

例2：一个初动能为E k 的带电粒子，以速度v 垂直电场线方向飞入平行板电容器内，飞出时粒子的动能增到飞入时初动能的2倍．如果使这个带电粒子的初速度增到原来的2倍，那么它飞出时的动能应变为（）A ．8E kB ．4.25E kC ．5E kD ．4E k解析：由于带电粒子垂直于匀强电场射入，粒子做类平抛运动。

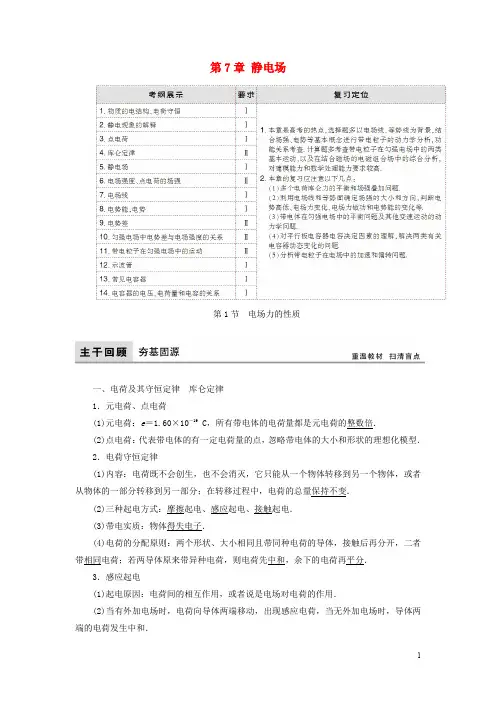

高考物理大一轮复习第7章静电场教学案

第7章静电场第1节电场力的性质一、电荷及其守恒定律库仑定律1．元电荷、点电荷(1)元电荷：e＝1.60×10－19 C，所有带电体的电荷量都是元电荷的整数倍．(2)点电荷：代表带电体的有一定电荷量的点，忽略带电体的大小和形状的理想化模型．2．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．(2)三种起电方式：摩擦起电、感应起电、接触起电．(3)带电实质：物体得失电子．(4)电荷的分配原则：两个形状、大小相同且带同种电荷的导体，接触后再分开，二者带相同电荷；若两导体原来带异种电荷，则电荷先中和，余下的电荷再平分．3．感应起电(1)起电原因：电荷间的相互作用，或者说是电场对电荷的作用．(2)当有外加电场时，电荷向导体两端移动，出现感应电荷，当无外加电场时，导体两端的电荷发生中和．4．库仑定律(1)内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．(2)表达式：F ＝kq 1q 2r2，式中k ＝9.0×109 N·m 2/C 2，叫做静电力常量． (3)适用条件：真空中的点电荷．①在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式； ②当两个带电体的间距远大于本身的大小时，可以把带电体看成点电荷．(4)库仑力的方向：由相互作用的两个带电体决定，且同种电荷相互排斥，异种电荷相互吸引．二、电场、电场强度 1．电场(1)定义：存在于电荷周围，能传递电荷间相互作用的一种特殊物质． (2)基本性质：对放入其中的电荷有力的作用． 2．电场强度(1)定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值． (2)定义式：E ＝F q.单位：N/C 或V/m.(3)矢量性：规定正电荷在电场中某点受电场力的方向为该点电场强度的方向．三、电场线 1．电场线的特点(1)电场线从正电荷或无限远处出发，终止于负电荷或无限远处． (2)电场线在电场中不相交．(3)电场线不是电荷在电场中的运动轨迹． 2．电场线的应用(1)在同一电场里，电场线越密的地方场强越大． (2)电场线上某点的切线方向表示该点的场强方向． (3)沿电场线方向电势逐渐降低． (4)电场线和等势面在相交处互相垂直． [自我诊断] 1．判断正误(1)任何带电体所带的电荷量都是元电荷的整数倍．(√) (2)根据F ＝kq 1q 2r 2，当r →0时，F →∞.(×) (3)电场强度反映了电场力的性质，所以电场中某点的电场强度与试探电荷在该点所受的电场力成正比．(×)(4)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向．(√) (5)在真空中，电场强度的表达式E ＝kQr2中的Q 就是产生电场的点电荷．(√)(6)在点电荷产生的电场中，以点电荷为球心的同一球面上各点的电场强度都相同．(×) (7)电场线的方向即为带电粒子的运动方向．(×)2．两个分别带有电荷量＋Q 和＋3Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们之间库仑力的大小为F .两小球相互接触后将其固定，距离变为2r ，则两球间库仑力的大小为( )A.14F B ．34F C.13F D ．F解析：选C.两球接触前F ＝3kQ 2r 2，接触后所带电量均为＋2Q ，库仑力大小为F ′＝k 2Q ·2Qr2＝kQ 2r 2 ＝13F ，C 正确． 3．(多选)以下关于电场和电场线的说法中正确的是( )A ．电场、电场线都是客观存在的物质，因此电场线不仅能在空间相交，也能相切B ．在电场中，凡是电场线通过的点，场强不为零，没有电场线的区域内的点场强为零C ．同一试探电荷在电场线密集的地方所受电场力大D ．电场线是人们假想的，用以形象表示电场的强弱和方向，客观上并不存在解析：选CD.电场线是假想的，不是物质，在空间不相交、不相切，没有电场线的区域内的点，场强不一定为零，A 、B 错误，C 、D 正确．4. 如图所示，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点．已知在P 、Q 连线上某点R 处的电场强度为零，且PR ＝2RQ .则( )A ．q 1＝2q 2B ．q 1＝4q 2C ．q 1＝－2q 2D ．q 1＝－4q 2解析：选B.由于R 处的合场强为0，故两点电荷的电性相同，结合点电荷的场强公式E ＝k q r 2可知k q 1r 21－k q 2r 22＝0，又r 1＝2r 2，故q 1＝4q 2，本题选B.考点一电荷守恒定律和库仑定律1．库仑定律适用条件的三点理解(1)对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r 为两球心之间的距离．(2)对于两个带电金属球，要考虑金属球表面电荷的重新分布．(3)不能根据公式错误地推论：当r →0时，F →∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了．2．应用库仑定律的三条提醒(1)在用库仑定律公式进行计算时，无论是正电荷还是负电荷，均代入电量的绝对值计算库仑力的大小．(2)两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反． (3)库仑力存在极大值，由公式F ＝k q 1q 2r 2可以看出，在两带电体的间距及电量之和一定的条件下，当q 1＝q 2时，F 最大．1. 如图所示，两个质量均为m 的完全相同的金属球壳a 与b ，壳层的厚度和质量分布均匀，将它们分别固定于绝缘支座上，两球心间的距离为l ，为球半径的3倍．若使它们带上等量异种电荷，两球电荷量的绝对值均为Q ，那么，a 、b 两球之间的万有引力F 引、库仑力F 库分别为( )A ．F 引＝G m 2l 2，F 库＝k Q 2l 2B ．F 引≠G m 2l 2，F 库≠k Q 2l 2C ．F 引≠G m 2l 2，F 库＝k Q 2l 2D ．F 引＝G m 2l 2，F 库≠k Q 2l2解析：选D.万有引力定律适用于两个可看成质点的物体，虽然两球心间的距离l 只有半径的3倍，但由于壳层的厚度和质量分布均匀，两球壳可看做质量集中于球心的质点．因此，可以应用万有引力定律．对于a 、b 两带电球壳，由于两球心间的距离l 只有半径的3倍，表面的电荷分布并不均匀，不能把两球壳看成相距l 的点电荷，故D 正确．2．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q ，球2的带电荷量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F .现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变．由此可知( )A ．n ＝3B ．n ＝4C ．n ＝5D ．n ＝6解析：选 D.由于各球之间距离远大于小球的直径，小球带电时可视为点电荷．由库仑定律F ＝kQ 1Q 2r 2知两点电荷间距离不变时，相互间静电力大小与两球所带电荷量的乘积成正比．又由于三小球相同，则接触时平分总电荷量，故有F ＝q ·nq ＝nq 2·⎝⎛⎭⎪⎫q ＋nq 22，解得n ＝6，D 正确．3．已知均匀带电球体在球的外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同．如图所示，半径为R 的球体上均匀分布着电荷量为Q 的电荷，在过球心O 的直线上有A 、B 两个点，O 和B 、B 和A 间的距离均为R .现以OB 为直径在球内挖一球形空腔，若静电力常量为k ，球的体积公式为V ＝43πr 3，则A 点处检验电荷q 受到的电场力的大小为( )A.5kqQ36R 2 B.7kqQ36R 2 C.7kqQ32R2 D.3kqQ16R2解析：选B.实心大球对q 的库仑力F 1＝kqQ4R 2，实心小球的电荷Q ′＝Q ×⎝ ⎛⎭⎪⎫R 23R 3＝Q8，实心小球对q 的库仑力F 2＝kqQ8⎝ ⎛⎭⎪⎫32R 2＝kqQ 18R 2，检验电荷q 所受的电场力F ＝F 1－F 2＝7kqQ 36R 2，选项B 正确．考点二库仑力作用下的平衡问题和动力学问题考向1：“三个自由点电荷平衡”的问题(1)平衡的条件：每个点电荷受到另外两个点电荷的合力为零或每个点电荷处于另外两个点电荷产生的合场强为零的位置．(2)1. 如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电＋Q ，B 带电－9Q .现引入第三个点电荷C ，恰好使三个点电荷均在电场力的作用下处于平衡状态，则C 的带电性质及位置应为( )A ．正电荷，在B 的右边0.4 m 处 B ．正电荷，在B 的左边0.2 m 处C ．负电荷，在A 的左边0.2 m 处D ．负电荷，在A 的右边0.2 m 处解析：选 C.要使三个电荷均处于平衡状态，必须满足“两同夹异”、“两大夹小”的原则，所以C 正确．2．(2017·福建宁德质检)如图所示，足够大的光滑绝缘水平面上有三个带电质点，A 和C 围绕B 做匀速圆周运动，B 恰能保持静止，其中A 、C 和B 的距离分别是L 1和L 2.不计三个质点间的万有引力，则A 和C 的比荷(电荷量与质量之比)应是( )A.⎝ ⎛⎭⎪⎫L 1L 22 B ．⎝ ⎛⎭⎪⎫L 2L 12C.⎝ ⎛⎭⎪⎫L 1L23 D.⎝ ⎛⎭⎪⎫L 2L13解析：选C.根据B 恰能保持静止可得kq A q B L 21 ＝k q C q B L 22； A 做匀速圆周运动， k q A q BL 21－kq C q AL 1＋L 22＝m A ω2L 1，C 做匀速圆周运动，kq C q B L 22－k q C q AL 1＋L 22＝m C ω2L 2，联立解得A 和C的比荷(电荷量与质量之比)之比应是⎝ ⎛⎭⎪⎫L 1L 23，选项C 正确．考向2：共点力作用下的平衡问题解决库仑力作用下平衡问题的方法步骤库仑力作用下平衡问题的分析方法与纯力学平衡问题的分析方法是相同的，只是在原来受力的基础上多了电场力．具体步骤如下：3．(多选) 如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电量为q .小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d .静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )A ．小球A 与B 之间库仑力的大小为kq 2d2B ．当q d ＝ mg sin θk 时，细线上的拉力为0 C ．当q d ＝ mg tan θk 时，细线上的拉力为0 D ．当q d＝mg k tan θ时，斜面对小球A 的支持力为0解析：选AC.根据库仑定律可得两小球之间的库仑力大小为F ＝kq 2d 2，选项A 正确；当细线上的拉力为0时，小球A 受到库仑力、斜面支持力、重力，由平衡条件得kq 2d2＝mg tan θ，解得q d ＝mg tan θk，选项B 错误，C 正确；由受力分析可知，斜面对小球的支持力不可能为0，选项D 错误．4．(2017·广东第二次大联考)(多选) 如图所示，A 、B 两球所带电荷量均为2×10－5C ，质量均为0.72 kg ，其中A 球带正电荷，B 球带负电荷，且均可视为点电荷．A 球通过绝缘细线吊在天花板上，B 球固定在绝缘棒一端，现将B 球放在某一位置，能使绝缘细线伸直，A 球静止且与竖直方向的夹角为30°，则A 、B 球之间的距离可能为( )A ．0.5 mB ．0.8 mC ．1.2 mD ．2.5 m解析：选AB.对A 受力分析，受重力mg 、细线的拉力F T 、B 对A 的吸引力F ，由分析知，A 平衡时，F 的最小值为F ＝mg sin 30°＝kq 2r2，解得r ＝1 m ，所以两球的距离d ≤1 m，A 、B正确．考向3：库仑力作用下的动力学问题解决与电场力有关的动力学问题的一般思路：(1)选择研究对象(多为一个带电体，也可以是几个带电体组成的系统)；(2)对研究对象进行受力分析，包括电场力、重力(电子、质子、正负离子等基本粒子在没有明确指出或暗示时一般不计重力，带电油滴、带电小球、带电尘埃等带电体一般计重力)；(3)分析研究对象所处的状态是平衡状态(静止或匀速直线运动)还是非平衡状态(变速运动等)；(4)根据平衡条件或牛顿第二定律列方程求解．5．如图所示，竖直平面内有一圆形光滑绝缘细管，细管截面半径远小于半径R ，在中心处固定一电荷量为＋Q 的点电荷．一质量为m 、电荷量为＋q 的带电小球在圆形绝缘细管中做圆周运动，当小球运动到最高点时恰好对细管无作用力，求当小球运动到最低点时对管壁的作用力是多大？解析：设小球在最高点时的速度为v 1，根据牛顿第二定律mg －kQq R 2＝m v 21R①设小球在最低点时的速度为v 2，管壁对小球的作用力为F ，根据牛顿第二定律有F －mg －kQq R 2＝m v 22R②小球从最高点运动到最低点的过程中只有重力做功，故机械能守恒，则12mv 21＋mg ·2R ＝12mv 22③ 由①②③式得F ＝6mg由牛顿第三定律得小球对管壁的作用力F ′＝6mg . 答案：6mg6. 如图所示，在光滑绝缘水平面上放置一带正电的长直细棒，其周围产生垂直于带电细棒的辐射状电场，场强大小E 与距细棒的垂直距离r 成反比，即E ＝kr.在带电长直细棒右侧，有一长为l 的绝缘细线连接了两个质量均为m 的带电小球A 和B ，小球A 、B 所带电荷量分别为＋q 和＋4q ，A 球距直棒的距离也为l ，两个球在外力F ＝2mg 的作用下处于静止状态．不计两小球之间的静电力作用．(1)求k 的值；(2)若撤去外力F ，求在撤去外力瞬时A 、B 小球的加速度和A 、B 小球间绝缘细线的拉力．解析： (1)对小球A 、B 及细线构成的整体，受力平衡，有q k l ＋4q k2l ＝2mg解得k ＝2mgl 3q.(2)若撤去外力瞬时， A 、B 间细线拉力突然变为零，则对A 球：q ·k l ＝ma A 得a A ＝kq ml，方向向右．对B 球：4q ·k 2l ＝ma B 得a B ＝2kqml，方向向右．因为a A <a B ，所以在撤去外力瞬时A 、B 将以相同的加速度a 一起向右运动，A 、B 间绝缘细线张紧，有拉力T .因此，对A 、B 整体，由牛顿第二定律，有q ·k l ＋4q ·k2l＝2ma 解得a ＝g 对A ：q ·k l＋T ＝ma 解得T ＝13mg故撤去外力瞬时，A 、B 的加速度a ＝g ；A 、B 小球间绝缘细线的拉力T ＝13mg .答案：(1)2mgl 3q (2)a A ＝a B ＝g 13mg考点三电场强度的理解和计算1．三个场强公式的比较(1)叠加原理：多个电荷在空间某处产生的电场为各电荷在该处所产生的电场场强的矢量和．(2)运算法则：平行四边形定则．1. A 、B 、C 三点在同一直线上，AB ∶BC ＝1∶2，B 点位于A 、C 之间，在B 处固定一电荷量为Q 的点电荷．当在A 处放一电荷量为＋q 的点电荷时，它所受到的电场力为F ；移去A 处电荷，在C 处放一电荷量为－2q 的点电荷，其所受电场力为( )A ．－F2B ．F2 C ．－FD ．F解析：选B.设A 处电场强度为E ，则F ＝qE ；由点电荷的电场强度公式E ＝kQ r2可知，C处的电场强度为－E 4，在C 处放电荷量为－2q 的点电荷，其所受电场力为F ′＝－2q ·－E4＝F2，选项B 正确．2．直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图所示．M 、N 两点各固定一负点电荷，一电量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A.3kQ4a2，沿y 轴正向 B.3kQ4a2，沿y 轴负向 C.5kQ4a2，沿y 轴正向 D.5kQ4a2，沿y 轴负向解析：选B.处于O 点的正点电荷在G 点处产生的场强E 1＝k Qa2，方向沿y 轴负向；又因为G 点处场强为零，所以M 、N 处两负点电荷在G 点共同产生的场强E 2＝E 1＝k Q a2，方向沿y 轴正向；根据对称性，M 、N 处两负点电荷在H 点共同产生的场强E 3＝E 2＝k Q a2，方向沿y 轴负向；将该正点电荷移到G 处，该正点电荷在H 点产生的场强E 4＝k Q a2，方向沿y 轴正向，所以H 点的场强E ＝E 3－E 4＝3kQ4a2，方向沿y 轴负向．3．对于真空中电荷量为q 的静止点电荷而言，当选取离点电荷无穷远处的电势为零时，离点电荷距离为r 位置的电势为φ＝kq r(k 为静电力常量)，如图所示，两电荷量大小均为Q 的异号点电荷相距为d ，现将一质子(电荷量为e )从两电荷连线上的A 点沿以负电荷为圆心、半径为R 的半圆形轨迹ABC 移到C 点，在质子从A 到C 的过程中，系统电势能的变化情况为( )A ．减少2kQeRd 2－R 2B ．增加2kQeRd 2＋R 2 C ．减少2kQed 2－R 2D ．增加2kQed 2＋R 2解析：选A.A 、C 两点关于－Q 对称，故－Q 对质子不做功，质子由A 到C 只有＋Q 做正功，电势能减小，ΔE p ＝e ·kQ d －R －e ·kQ d ＋R ＝2kQeRd 2－R 2，A 正确．求电场强度的两种特殊方法(1)对称法：巧妙而合理地假设放置额外电荷，或将电荷巧妙地分割使问题简化而求得未知电场强度，这都可采用对称法求解．(2)微元法：微元法就是将研究对象分割成若干微小的单元，或从研究对象上选取某一“微元”加以分析，从而可以化曲为直，使变量、难以确定的量转化为常量、容易确定的量．考点四电场线的理解及应用考向1：几种典型电场的电场线分布特点(1)孤立点电荷的电场(如图甲、乙所示)①正(负)点电荷的电场线呈空间球对称分布指向外(内)部； ②离点电荷越近，电场线越密(场强越大)；③以点电荷为球心作一球面，则电场线处处与球面垂直，在此球面上场强大小相等，但方向不同．(2)两种等量点电荷的电场1. 如图所示为两个点电荷在真空中所产生电场的电场线(方向未标出)．图中C 点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称，则下列说法中正确的是( )A．这两点电荷一定是等量异种电荷B．这两点电荷一定是等量同种电荷C．D、C两点的电场强度一定相等D．C点的电场强度比D点的电场强度小解析：选 A.由电场线分布的特征可知，产生电场的两点电荷一定是等量异种电荷，A 正确，B错误；C点电场线的密度比D点大，所以C点的电场强度大，C、D错误．2. 如图所示，Q1和Q2是两个电荷量大小相等的点电荷，MN是两电荷的连线，HG是两电荷连线的中垂线，O是垂足．下列说法正确的是( )A．若两电荷是异种电荷，则OM的中点与ON的中点电势一定相等B．若两电荷是异种电荷，则O点的电场强度大小，与MN上各点相比是最小的，而与HG上各点相比是最大的C．若两电荷是同种电荷，则OM中点与ON中点处的电场强度一定相同D．若两电荷是同种电荷，则O点的电场强度大小，与MN上各点相比是最小的，与HG 上各点相比是最大的解析：选B.若两电荷是异种电荷，则OM的中点与ON的中点电势一定不相等，选项A 错误．若两电荷是异种电荷，根据两异种电荷电场特点可知，O点的电场强度大小，与MN 上各点相比是最小的，而与HG上各点相比是最大的，选项B正确．若两电荷是同种电荷，则OM中点与ON中点处的电场强度大小一定相同，方向一定相反，选项C错误．若两电荷是同种电荷，则O点的电场强度为零，与MN上各点相比是最小的，与HG上各点相比也是最小的，选项D错误．考向2：电场线与带电粒子在电场中运动轨迹的关系一般情况下带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下三个条件时，两者才会重合．(1)电场线为直线；(2)带电粒子初速度为零，或速度方向与电场线平行；(3)带电粒子仅受电场力或所受其他力的合力方向与电场线平行．3. (2017·山东济宁质检)(多选) 某电场的电场线分布如图所示，下列说法正确的是( )A．c点电场强度大于b点电场强度B．a点电势高于b点电势C．若将一试探电荷＋q由a点释放，它将沿电场线运动到b点D．若在d点再固定一点电荷－Q，将一试探电荷＋q由a移至b的过程中，电势能减小解析：选BD.电场线越密的地方电场强度越大，E c<E b，A错误；沿着电场线的方向，电势逐渐降低，φa>φb，B正确；将试探电荷＋q由a点释放，它将沿电场线的切线方向运动而不是沿电场线运动，C错误；在原电场中，将一试探电荷＋q由a移至b的过程中，电场力做正功，在d点再固定一点电荷－Q，将一试探电荷＋q由a移到b的过程中，在－Q形成的电场中电场力对试探电荷也做正功，所以在合电场中，将一试探电荷＋q由a移至b的过程中，电场力做正功，电势能将减小，D正确．4. (多选)如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则( ) A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增大C．a的加速度将减小，b的加速度将增大D．两个粒子的电势能都减少解析：选CD.因为电场线方向未知，不能确定a、b的电性，所以选项A错误；由于电场力对a、b都做正功，所以a、b的速度都增大，电势能都减少，选项B错误、D正确；粒子的加速度大小取决于电场力的大小，a向电场线稀疏的方向运动，b向电场线密集的方向运动，所以选项C正确．电场线与轨迹问题判断方法(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从两者的夹角情况来分析曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知，则要用“假设法”分别讨论各种情况．课时规范训练[基础巩固题组]1．静电现象在自然界中普遍存在，我国早在西汉末年已有对静电现象的记载，《春秋纬·考异邮》中有“玳瑁吸衣若”之说，但下列不属于静电现象的是( ) A．梳过头发的塑料梳子吸起纸屑B．带电小球移至不带电金属球附近，两者相互吸引C．小线圈接近通电线圈过程中，小线圈中产生电流D．从干燥的地毯上走过，手碰到金属把手时有被电击的感觉解析：选C.用塑料梳子梳头发时相互摩擦，塑料梳子会带上电荷吸引纸屑，选项A属于静电现象；带电小球移至不带电金属球附近，由于静电感应，金属小球在靠近带电小球一端会感应出与带电小球异号的电荷，两者相互吸引，选项B属于静电现象；小线圈接近通电线圈过程中，由于电磁感应现象，小线圈中产生感应电流，选项C不属于静电现象；从干燥的地毯上走过，由于摩擦生电，当手碰到金属把手时瞬时产生较大电流，人有被电击的感觉，选项D属于静电现象．2．关于电场强度的概念，下列说法正确的是( ) A ．由E ＝F q可知，某电场的场强E 与q 成反比，与F 成正比B ．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C ．电场中某一点的场强与放入该点的试探电荷的正负无关D ．电场中某一点不放试探电荷时，该点场强等于零解析：选 C.电场中某点场强的大小由电场本身决定，与有无试探电荷、试探电荷的受力情况及所带电荷性质无关，A 、B 、D 错误，C 正确．3.如图所示，电量为＋q 和－q 的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有 ( )A ．体中心、各面中心和各边中点B ．体中心和各边中点C ．各面中心和各边中点D ．体中心和各面中心解析：选D.根据点电荷场强公式E ＝kQr2及正方体的对称性可知正方体的体中心点及各面的中心点处场强为零，故答案为D.4. 两个可自由移动的点电荷分别放在A 、B 两处，如图所示．A 处电荷带正电荷量Q 1，B 处电荷带负电荷量Q 2，且Q 2＝4Q 1，另取一个可以自由移动的点电荷Q 3，放在AB 直线上，欲使整个系统处于平衡状态，则( )A ．Q 3为负电荷，且放于A 左方B ．Q 3为负电荷，且放于B 右方C ．Q 3为正电荷，且放于A 、B 之间D ．Q 3为正电荷，且放于B 右方解析：选A.因为每个电荷都受到其余两个电荷的库仑力作用，且已知Q 1和Q 2是异种电荷，对Q 3的作用力一为引力，一为斥力，所以Q 3要平衡就不能放在A 、B 之间．根据库仑定律知，由于B 处的电荷Q 2电荷量较大，Q 3应放在离Q 2较远而离Q 1较近的地方才有可能处于平衡，故应放在Q 1的左侧．要使Q 1和Q 2也处于平衡状态，Q 3必须带负电，故应选A.5．有一负电荷自电场中的A 点自由释放，只受电场力作用，沿电场线运动到B 点，它运动的速度图象如图所示，则A 、B 所在电场区域的电场线分布可能是选项中的( )解析：选B.由v t 图象可知，负电荷的a 和v 均增加，故E B >E A ，B 点的电场线比A 点的密，且电场力与v 同向，E 与v 反向，故选项B 正确．6. 如图所示，真空中O 点有一点电荷，在它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 连线成60°角，b 点的场强大小为E b ，方向与ab 连线成30°角．关于a 、b 两点场强大小E a 、E b 的关系，以下结论正确的是( )A ．E a ＝E b3B ．E a ＝3E bC ．E a ＝33E b D ．E a ＝3E b解析：选D.由题图可知，r b ＝3r a ，再由E ＝kQ r 2可得E a E b ＝r 2br 2a ＝31，故D 正确．7. 如图所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．k 3qR2B ．k 10q 9R2C ．kQ ＋qR 2 D ．k 9Q ＋q 9R2解析：选B.由于在a 点放置一点电荷q 后，b 点电场强度为零，说明点电荷q 在b 点产生的电场强度与圆盘上Q 在b 点产生的电场强度大小相等，即E Q ＝E q ＝k qR2，根据对称性可知Q 在d 点产生的场强大小E Q ′＝E Q ＝k q R 2，则E d ＝E Q ′＋E q ′＝k qR2＋kqR 2＝k 10q 9R2，B 正确．[综合应用题组]8．(多选)如图所示，两个带等量负电荷的小球A 、B (可视为点电荷)，被固定在光滑的绝缘水平面上，P 、N 是小球A 、B 连线的水平中垂线上的两点，且PO ＝ON .现将一个电荷量很小的带正电的小球C (可视为质点)由P 点静止释放，在小球C 向N 点运动的过程中，下列关于小球C 的说法可能正确的是( )A ．速度先增大，再减小B ．速度一直增大C ．加速度先增大再减小，过O 点后，加速度先减小再增大D ．加速度先减小，再增大解析：选AD.在AB 的中垂线上，从无穷远处到O 点，电场强度先变大后变小，到O 点变为零，故正电荷所受库仑力沿连线的中垂线运动时，电荷的加速度先变大后变小，速度不断增大，在O 点加速度变为零，速度达到最大；由O 点到无穷远处时，速度变化情况与另一侧速度的变化情况具有对称性．如果P 、N 相距很近，加速度则先减小，再增大．9．(多选) 如图所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12 m ．已测得每个小球质量是8.0×10－4kg ，带电小球可视为点电荷，重力加速度g 取10 m/s 2，静电力常量k ＝9.0×109N·m 2/C 2，则( )A ．两球所带电荷量相等B ．A 球所受的静电力为1.0×10－2N C ．B 球所带的电荷量为46×10－8 C。

第九章静电场及其应用复习课教案

第九章静电场及其应用复习课教案教案标题：第九章静电场及其应用复习课教案教学目标：1. 复习第九章静电场及其应用的相关知识点；2. 帮助学生巩固对静电场及其应用的理解；3. 提高学生解决与静电场相关问题的能力。

教学准备：1. 教材：《物理教材》第九章相关内容；2. 多媒体设备：电脑、投影仪等；3. 教学辅助工具：黑板、白板、彩色粉笔、标志笔等；4. 教学资源：习题集、实验报告等。

教学过程：一、导入（5分钟）1. 利用多媒体设备播放与静电场相关的图片或视频，引发学生对静电场的兴趣；2. 提问：你们对静电场有什么了解？请谈谈你们对静电场的认识。

二、知识回顾（15分钟）1. 复习第九章的重点知识点，包括静电场的概念、电场强度、电势能、电势差等；2. 通过提问和讨论，帮助学生回顾和巩固相关知识；3. 教师可以结合实例和图示，让学生更好地理解和记忆相关概念。

三、问题解答与讨论（20分钟）1. 教师提供一些典型问题，让学生进行思考和解答；2. 学生可以分组讨论，共同解决问题；3. 教师引导学生思考问题解决的方法和步骤，鼓励学生提出自己的观点和解决方案；4. 教师及时给予学生反馈和指导，帮助学生纠正错误和加深理解。

四、习题讲解（20分钟）1. 教师选择一些典型的习题进行讲解，重点解析解题思路和方法；2. 教师可以借助黑板、白板等教学辅助工具，将解题过程和关键步骤展示给学生；3. 学生可以积极参与讲解过程，提问和回答问题。

五、课堂小结（5分钟）1. 教师对本节课的内容进行总结，强调重点和难点；2. 教师提醒学生复习相关知识，做好复习准备；3. 学生可以提出自己的疑问和问题，教师进行解答。

六、课后作业（5分钟）1. 教师布置相关的课后作业，包括习题、实验报告等；2. 教师提醒学生按时完成作业，并预告下节课的内容。

教学反思：1. 教师要注意课堂氛围的营造，激发学生的学习兴趣；2. 教师要善于引导学生思考和解决问题，培养学生的自主学习能力；3. 教师要及时给予学生反馈和指导，帮助学生纠正错误和加深理解。

高三物理一轮复习电场全章教案(1)

第一节电场力的性质一、电荷和电荷守恒定律 1．电荷(1)元电荷：电荷量为e ＝□01______________的电荷叫做元电荷．质子和电子均带元电荷电荷量． (2)点电荷：□02__________对研究问题的影响可忽略不计的带电体称为点电荷． 2．电荷守恒定律(1)电荷既不会创生，也不会消灭，它只能从一个物体□03______到另一个物体，或者从物体的一部分□04________到另一部分；在转移过程中，电荷的总量保持□05______. (2)起电方式：摩擦起电、接触起电、感应起电．(3)带电实质：物体带电的实质是□06________. 特别提示：当完全相同的带电金属球相接触时，同种电荷电量平均分配，异种电荷先中和后平分．二、库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成□07______，与它们的□08____________成反比，作用力的方向在它们的连线上．2．公式：□09__________，式中的k ＝9.0×109N·m 2/C 2，叫做静电力常量．3．适用条件：(1)□10________；(2)真空中．特别提示：当两带电体离得较近时，它们不能视为点电荷，库仑定律不再适用，但它们之间仍存在库仑力．三、电场强度 1．电场强度(1)意义：描述电场强弱和方向的物理量．(2)定义：放入电场中某点的电荷所受的□11____________跟它的□12__________的比值． (3)定义式：E ＝Fq .单位：V/m 或N/C.(4)方向：□13__________在该点的受力方向，是矢量． (5)决定因素：电场强度取决于电场本身，与q 无关． 2．点电荷场强的计算式(1)公式：设在场源点电荷Q 形成的电场中，与Q 相距r 点的场强E ＝□14________. (2)适用条件：真空中的□15________形成的电场． 3．匀强电场：各点场强的大小和方向都相同的电场，公式E ＝□16________. 四、电场线及特点1．电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的□17______方向表示该点的电场强度方向．2．电场线的特点(1)电场线从□18______或无限远处出发终止于□19________或无限远处． (2)电场线不相交．(3)在同一电场里，电场线越密的地方场强越大． 3．几种典型的电场线(如图所示),1－1.(多选)用一绝缘柄将一带正电玻璃棒a 接触另一不带电玻璃棒b ，使之接触起电，以下说法正确的是( )A ．在此接触起电过程中，玻璃棒a 上的正电荷向玻璃棒b 上转移B ．在此接触起电过程中，玻璃棒b 上的电子向玻璃棒a 上转移C ．在此接触起电过程中，它们的电荷的代数和不变D ．此接触起电过程并不一定遵循电荷守恒定律1－2.(多选)(2012·高考浙江卷)用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上．小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上而下慢慢靠近圆环，当距离约为0.5 cm 时圆环被吸引到笔套上，如图所示．对上述现象的判断与分析，下列说法正确的是( )A ．摩擦使笔套带电B ．笔套靠近圆环时，圆环上、下部感应出异号电荷C ．圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力D ．笔套碰到圆环后，笔套所带的电荷立刻被全部中和 2.(单选)如图所示，半径相同的两个金属小球A 、B 带有电荷量大小相等的电荷，相隔一定的距离，两球之间的相互吸引力大小为F .今用第三个半径相同的不带电的金属小球C 先后与A 、B 两个球接触后移开，这时，A 、B 两个球之间的相互作用力大小是( )A.18FB.14FC.38FD.34F 3－1.(单选)(2014·广州模拟)当在电场中某点放入电荷量为q 的正试探电荷时，测得该点的电场强度为E ，若在同一点放入电荷量为q ′＝2q 的负试探电荷时，测得该点的电场强度( )A ．大小为2E ，方向与E 相同B ．大小为2E ，方向与E 相反C ．大小为E ，方向与E 相同D ．大小为E ，方向与E 相反3－2.(单选)(2012·高考江苏卷)真空中A 、B 两点与点电荷Q 的距离分别为r 和3r ，则A 、B 两点的电场强度大小之比为( )A ．3∶1B ．1∶3C ．9∶1D ．1∶94－1.(多选)如图是某静电场的一部分电场线分布情况，下列说法中正确的是( ) A ．这个电场可能是负点电荷的电场 B ．A 点的电场强度大于B 点的电场强度 C ．A 、B 两点的电场强度方向不相同D ．负电荷在B 点处受到的电场力的方向沿B 点切线方向4－2.(单选)法拉第首先提出用电场线形象生动地描绘电场，如图所示为点电荷a 、b 所形成电场的电场线分布图，以下几种说法中正确的是( )A ．a 、b 为异种电荷，a 的电荷量大于b 的电荷量B ．a 、b 为异种电荷，a 的电荷量小于b 的电荷量C ．a 、b 为同种电荷，a 的电荷量大于b 的电荷量D ．a 、b 为同种电荷，a 的电荷量小于b 的电荷量对库仑定律的理解和应用库仑定律的适用条件是真空中的静止点电荷．点电荷是一种理想化的物理模型，当带电体间的距离远大于带电体的自身大小时，可以视其为点电荷而适用库仑定律，否则不能适用．(单选)如图所示，两个质量均为m 的完全相同的金属球壳a 和b ，其壳层的厚度和质量分布均匀，将它们固定于绝缘支座上，两球心间的距离l 为球半径的3倍．若使它们带上等量异种电荷，使其电荷量的绝对值均为Q ，那么关于a 、b 两球之间的万有引力F 引和库仑力F 库的表达式正确的是( )A ．F 引＝G m 2l 2，F 库＝k Q 2l 2B ．F 引≠G m 2l 2，F 库≠k Q 2l 2C ．F 引≠G m 2l 2，F 库＝k Q 2l 2D ．F 引＝G m 2l 2，F 库≠k Q 2l2[思路点拨] 两球壳质量分布均匀，可以认为质量集中在何处？能否等效为电荷集中在球心？[尝试解答] ________1．(单选)两个分别带有电荷量－Q 和＋3Q 的相同金属球(半径均为r )，固定在相距(两球心间距离)为3r 的两处，它们间库仑力的大小为F .现将两小球相互接触后放回原处，则两球间库仑力的大小( )A ．大于13FB ．等于13FC ．小于13FD ．等于43F电场线与带电粒子的运动轨迹分析1．粒子所受合力的方向指向轨迹的凹侧，由此判断电场的方向或粒子的电性； 2．由电场线的疏密情况判断带电粒子的受力大小及加速度大小；3．由功能关系判断速度变化：如果带电粒子在运动中仅受电场力作用，则粒子电势能与动能的总量不变，电场力做正功，动能增大，电势能减小．(多选)如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点，若带电粒子在运动过程中只受到电场力作用，根据此图可以作出的正确判断是( )A ．带电粒子所带电荷的正、负B ．带电粒子在a 、b 两点的受力方向C ．带电粒子在a 、b 两点的加速度何处较大D ．带电粒子在a 、b 两点的速度何处较大[思路点拨] (1)电场线方向、粒子电性未知，能判断电场力方向吗？依据是什么？ (2)a 、b 两点的场强大小有什么关系？ (3)根据什么知识可判断v a 、v b 关系？ [尝试解答] ________[方法总结] 求解这类问题的方法：(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从二者的夹角情况来分析曲线运动的情景．(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题意中相互制约的三个方面．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知(三不知)，则要用“假设法”分别讨论各种情况．有时各种情景的讨论结果是归一的．2.(单选)一负电荷从电场中A 点由静止释放，只受电场力作用，沿电场线运动到B 点，它运动的v －t 图象如图所示，则A 、B 两点所在区域的电场线分布情况可能是下图中的( )静电力作用下的平衡问题解决这类问题与解决力学中的平衡问题的方法步骤相同，只不过是多了静电力而已．(2013·高考新课标全国卷Ⅱ改编)如图，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上：a 、b 带正电，电荷量均为q ，c 带负电．整个系统置于方向水平的匀强电场中．已知静电力常量为k .若三个小球均处于静止状态，求匀强电场场强的大小和c 球的电量． [课堂笔记][延伸总结] (1)解决静电力作用下的平衡问题，首先应确定研究对象，如果有几个物体相互作用时，要依据题意，适当选取“整体法”或“隔离法”．(2)电荷在匀强电场中所受电场力与位置无关；库仑力大小随距离变化而变化． 3．(单选)如图所示，悬挂在O 点的一根不可伸长的绝缘细线下端有一个带电荷量不变的小球A .在两次实验中，均缓慢移动另一带同种电荷的小球B .当B 到达悬点O 的正下方并与A 在同一水平线上，A 处于受力平衡时，悬线偏离竖直方向的角度为θ.若两次实验中B 的电荷量分别为q 1和q 2，θ分别为30°和45°，则q 2q 1为( )A ．2B ．3C ．2 3D ．3 3带电体的力电综合问题解决力、电综合问题的一般思路(2014·福州模拟)如图所示，光滑绝缘的细圆管弯成半径为R 的半圆形，固定在竖直面内，管口B 、C 的连线是水平直径．现有一带正电小球(可视为质点)从B 点正上方的A 点自由下落，A 、B 两点间距离为4R ，从小球进入管口开始，整个空间中突然加上一个匀强电场，电场力在竖直方向上的分力大小与重力大小相等，结果小球从管口C 处脱离圆管后，其运动轨迹最后经过A 点．设小球运动过程中带电量没有改变，重力加速度为g ，求：(1)小球到达B 点时的速度大小； (2)小球受到的电场力的大小和方向； (3)小球经过管口C 处时对圆管壁的压力．[思路点拨] (1)电场力的竖直分力F y ＝mg ，方向向上还是向下？小球受到的场力的合力等于什么？ (2)小球经过A 点，说明F x 向左还是向右？从C →A 小球做什么运动？ [课堂笔记][总结提升] 运动与受力的几个关系 (1)物体保持静止：F 合＝0(2)做直线运动：①匀速直线运动，F 合＝0②变速直线运动：F 合≠0，且F 合一定沿速度方向． (3)做曲线运动：F 合≠0，且F 合总指向曲线凹的一侧． (4)加速运动：F 合与v 夹角α，0°≤α＜90°；减速运动：90°＜α≤180°.(5)匀变速运动：F 合＝恒量． 4.(多选)如图所示，整个空间存在水平向左的匀强电场，一长为L 的绝缘轻质细硬杆一端固定在O 点、另一端固定一个质量为m 、电荷量为＋q 的小球P ，杆可绕O 点在竖直平面内无摩擦转动，电场的电场强度大小为E ＝3mg3q.先把杆拉成水平，然后将杆无初速释放，重力加速度为g ，不计空气阻力，则( ) A ．小球到最低点时速度最大B ．小球从开始至最低点过程中动能一直增大C ．小球对杆的最大拉力大小为833mgD ．小球可绕O 点做完整的圆周运动用对称法处理场强叠加问题范例如图所示，位于正方形四个顶点处分别固定有点电荷A 、B 、C 、D ，四个点电荷的带电量均为q ，其中点电荷A 、C 带正电，点电荷B 、D 带负电，试确定过正方形中心O 并与正方形垂直的直线上到O 点距离为x 的P点处的电场强度．[思路点拨] A 、B 、C 、D 对于P 点具有空间对称性，A 、C 电性、电量相同，为等量同号电荷，B 、D 也为等量同号电荷，根据对称性特点，可求P 点的合场强．[解析] P 点是A 、C 连线中垂线上的一点，故A 、C 两电荷在P 点的合场强E 1方向为O →P ，同理B 、D 在P 点的合场强E 2方向为P →O ，由对称性可知，E 1、E 2大小相等，所以P 点的电场强度为0.[答案] 0[方法提炼] 对称现象普遍存在于各种物理现象和物理规律中，应用对称性不仅能帮助我们认识和探索某些基本规律，而且也能帮助我们去求解某些具体的物理问题．利用对称法分析解决物理问题，可以避免复杂的数学演算和推导，直接抓住问题的特点，出奇制胜，快速简便地求解问题．5．(单选)(2013·高考江苏卷)下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是( ) 一高考题组1．(单选)(2013·高考新课标全国卷Ⅰ)如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．k 3q R 2B ．k 10q 9R2C ．k Q ＋q R 2D ．k 9Q ＋q 9R 22.(单选)(2013·高考海南卷)如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点．已知在P 、Q 连线上某点R 处的电场强度为零，且PR ＝2RQ .则( )A ．q 1＝2q 2B ．q 1＝4q 2C ．q 1＝－2q 2D ．q 1＝－4q 23．(单选)(2011·高考海南卷)三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q ，球2的带电荷量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F .现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变．由此可知( )A ．n ＝3B ．n ＝4C ．n ＝5D ．n ＝6二模拟题组 4．(单选)(2014·湖南五市十校联考)如图所示，在空间中的A 、B 两点固定一对等量异种点电荷，在竖直面内AB 中垂线上固定一根光滑绝缘的直杆，在杆上串一个带正电的小球，给小球一个沿竖直向下的初速度，则小球所做的运动是( )A ．匀速直线运动B ．先减速后加速运动C ．一直匀加速运动D ．以上均错5．(2014·北京东城区检测)如图所示，一带电荷量为＋q 、质量为m 的小物块处于一倾角为37°的光滑斜面上，当整个装置被置于一水平向右的匀强电场中，小物块恰好静止．重力加速度取g ，sin 37°＝0.6，cos 37°＝0.8.求：(1)水平向右电场的电场强度的大小；(2)若将电场强度减小为原来的1/2，小物块的加速度是多大； (3)电场强度变化后小物块下滑距离L 时的动能．温馨提示日积月累，提高自我请做课后达标检测18第二节电场能的性质一、电场力做功和电势能 1．静电力做功(1)特点：静电力做功与□01__________无关，只与□02__________有关． (2)计算方法①W ＝qEd ，只适用于匀强电场，其中d 为沿□03__________的距离． ②W AB ＝qU AB ，适用于□04________. 2．电势能(1)定义：电荷在□05________中具有的势能，数值上等于将电荷从该点移到□06______位置时静电力所做的功． (2)静电力做功与电势能变化的关系：静电力做的功等于□07______________，即W AB ＝E p A －E p B ＝－ΔE p . (3)电势能具有相对性．二、电势、等势面 1．电势(1)定义：电荷在电场中某一点的□08______与它的□09__________的比值． (2)定义式：φ＝E pq.(3)矢标性：电势是标量，其大小有正负之分，其正(负)表示该点电势比电势零点高(低)．(4)相对性：电势具有相对性，同一点的电势因□10________的选取不同而不同． 2．等势面(1)定义：电场中□11__________的各点构成的面． (2)特点①在等势面上移动电荷，电场力不做功．②等势面一定与电场线垂直，即与场强方向□12______. ③电场线总是由电势□13______的等势面指向电势□14______的等势面． ④等差等势面的疏密表示电场的强弱(等差等势面越密的地方，电场线越密)．三、电势差1．定义：电荷在电场中，由一点A 移到另一点B 时，电场力所做的功W AB 与移动的电荷的电量q 的比值．2．定义式：U AB ＝□15________. 3．电势差与电势的关系：U AB ＝□16________，U AB ＝－U BA . 4．电势差与电场强度的关系匀强电场中两点间的电势差等于电场强度与这两点沿□17______的距离的乘积，即U AB ＝Ed . 特别提示：电势和电势差都是由电场本身决定的，与检验电荷无关，但电势是相对量，电场中各点的电势与零电势点的选取有关，而电势差是绝对量，与零电势点的选取无关．,1.(单选)(2014·重庆模拟)如图所示，正点电荷(电荷量为Q )产生的电场中，已知A 、B 间的电势差为U ，现将电荷量为q 的正点电荷从B 移到A ，则( )A ．外力克服电场力做功QU ，电势能增加qUB ．外力克服电场力做功qU ，电势能增加QUC ．外力克服电场力做功qU ，电势能增加qUD ．外力克服电场力做功QU ，电势能减少QU 2－1.(单选)(2012·高考重庆卷)空间中P 、Q 两点处各固定一个点电荷，其中P 点处为正电荷，P 、Q 两点附近电场的等势面分布如图所示，a 、b 、c 、d 为电场中的4个点．则( )A ．P 、Q 两点处的电荷等量同种B ．a 点和b 点的电场强度相同C ．c 点的电势低于d 点的电势D ．负电荷从a 到c ，电势能减少2－2.(单选)在静电场中，下列说法正确的是( ) A ．电场强度处处为零的区域内，电势一定也处处为零 B ．电场强度处处相同的区域内，电势一定也处处相同 C ．电场强度的方向总是跟等势面垂直 D ．电势降低的方向就是电场强度的方向3－1.(多选)关于电势差的计算公式，下列说法正确的是( )A ．电势差的公式U AB ＝W ABq 说明两点间的电势差U AB 与电场力做功W AB 成正比，与移动电荷的电荷量q 成反比B ．把正电荷从A 点移到B 点电场力做正功，则有U AB ＞0C ．电势差的公式U AB ＝W ABq中，U AB 与移动电荷的电荷量q 无关D ．电场中A 、B 两点间的电势差U AB 等于把正电荷q 从A 点移动到B 点时电场力所做的功 3－2.(单选)(2014·宜昌高三检测)如图所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm ，由此可以确定电场强度的方向和数值是( )A ．竖直向下，E ＝100 V/mB ．水平向左，E ＝100 V/mC ．水平向左，E ＝200 V/mD ．水平向右，E ＝200 V/m电势高低及电势能大小的比较 1．比较电势高低的方法(1)根据电场线方向：沿电场线方向电势越来越低．(2)根据U AB ＝φA －φB ：若U AB ＞0，则φA ＞φB ，若U AB ＜0，则φA ＜φB .(3)根据场源电荷：取无穷远处电势为零，则正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低．2．电势能大小的比较方法 (1)做功判断法电场力做正功，电势能减小；电场力做负功，电势能增加(与其他力做功无关)． (2)电荷电势法正电荷在电势高处电势能大，负电荷在电势低处电势能大． (3)公式法由E p ＝qφ，将q 、φ的大小、正负号一起代入公式，E p 的正值越大，电势能越大；E p 的负值越大，电势能越小．(多选)(2013·高考江苏卷)将一电荷量为＋Q 的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等. a 、b 为电场中的两点，则( )A ．a 点的电场强度比b 点的大B．a点的电势比b点的高C．检验电荷－q在a点的电势能比在b点的大D．将检验电荷－q从a点移到b点的过程中，电场力做负功[尝试解答]________1．(多选)(2014·潍坊模拟)如图所示，MN、PQ是圆的两条相互垂直的直径，O为圆心．两个等量正电荷分别固定在M、N两点．现有一带电的粒子(不计重力及粒子对电场的影响)从P点由静止释放，粒子恰能在P、Q之间做直线运动，则以下判断正确的是()A．O点的场强一定为零B．P点的电势一定比O点的电势高C．粒子一定带负电D．粒子在P点的电势能一定比在Q点的电势能小等势面与粒子运动轨迹的分析1．几种常见的典型电场的等势面比较电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂线上的电势为零等量同种正点电荷的电场连线上，中点电势最低，而在中垂线上，中点电势最高2.解决该类问题应熟练掌握以下知识及规律(1)带电粒子所受合力(往往仅为电场力)指向轨迹曲线的内侧．(2)某点速度方向为轨迹切线方向．(3)电场线或等差等势面密集的地方场强大．(4)电场线垂直于等势面．(5)顺着电场线电势降低最快．(6)电场力做正功，电势能减小；电场力做负功，电势能增大．有时还要用到牛顿第二定律、动能定理等知识．(单选)(2012·高考天津卷)两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中()A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小[尝试解答]________[方法总结]这类问题关键是画出电场线，判断出电场力方向，粒子所受合力(一般仅受电场力)指向轨迹的凹侧，以此为基础再结合其他条件，就可对有关问题作出正确的判断．2．(多选)(2012·高考山东卷)图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a 、b 、c 三点是实线与虚线的交点．则该粒子( )A ．带负电B ．在c 点受力最大C ．在b 点的电势能大于在c 点的电势能D ．由a 点到b 点的动能变化大于由b 点到c 点的动能变化公式U ＝E ·d 的拓展应用1．在匀强电场中U ＝Ed ，即在沿电场线方向上，U ∝d . 2．推论：①如图甲，C 点为线段AB 的中点，则有φC ＝φA ＋φB 2.②如图乙，AB ∥CD ，且AB ＝CD ，则U AB ＝U CD .3．在非匀强电场中U ＝Ed 虽不能直接应用，但可以用作定性判断．(单选)(2012·高考安徽卷)如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0 V ，点A 处的电势为6 V ，点B 处的电势为3 V ，则电场强度的大小为( )A ．200 V/mB ．200 3 V/mC ．100 V/mD ．100 3 V/m[尝试解答] ________ 3．(单选)在匀强电场中有四个点A 、B 、C 、D ，恰好为平行四边形的四个顶点，O 点为平行四边形两条对角线的交点．已知：φA ＝－4 V ，φB ＝6 V ，φC ＝8 V ，则φD 、φO 分别为( )A ．－6 V,6 VB ．2 V ,1 VC ．－2 V ,2 VD ．－4 V,4 V电场中的功能关系 1．求电场力做功的几种方法(1)由公式W ＝Fl cos α计算，此公式只适用于匀强电场，可变形为W ＝Eql cos α. (2)由W AB ＝qU AB 计算，此公式适用于任何电场． (3)由电势能的变化计算：W AB ＝E p A －E p B . (4)由动能定理计算：W 电场力＋W 其他力＝ΔE k . 注意：电荷沿等势面移动电场力不做功． 2．电场中的功能关系(1)若只有电场力做功，电势能与动能之和保持不变．(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变． (3)除重力、弹簧弹力之外，其他各力对物体做的功等于物体机械能的变化． (4)所有外力对物体所做的功等于物体动能的变化．如图所示，在O 点放置一个正电荷．在过O 点的竖直平面内的A 点，自由释放一个带正电的小球，小球的质量为m 、电荷量为q .小球落下的轨迹如图中虚线所示，它与以O 为圆心、R 为半径的圆(图中实线表示)相交于B 、C 两点，O 、C 在同一水平线上，∠BOC ＝30°，A 距离OC 的竖直高度为h .若小球通过B 点的速度为v ，试求：(1)小球通过C 点的速度大小；(2)小球由A到C的过程中电势能的增加量．[思路点拨](1)B、C两点电势具有什么关系？小球从B→C电场力做功为多少？(2)A→C小球电势能的增加量与电场力做功有何关系？[课堂笔记][规律总结]在解决电场中的能量问题时常用到的基本规律有动能定理、能量守恒定律和功能关系．(1)应用动能定理解决问题需研究合外力的功(或总功)．(2)应用能量守恒定律解决问题需注意电势能和其他形式能之间的转化．(3)应用功能关系解决该类问题需明确电场力做功与电势能改变之间的对应关系．(4)有电场力做功的过程机械能不守恒，但机械能与电势能的总和可以守恒．4．(多选)如图所示，竖直向上的匀强电场中，绝缘轻质弹簧竖直立于水平地面上，上面放一质量为m的带正电小球，小球与弹簧不连接，施加外力F将小球向下压至某位置静止．现撤去F，小球从静止开始运动到离开弹簧的过程中，重力、电场力对小球所做的功分别为W1和W2，小球离开弹簧时速度为v，不计空气阻力，则上述过程中()A．小球与弹簧组成的系统机械能守恒B．小球的重力势能增加－W1C．小球的机械能增加W1＋12m v2D．小球的电势能减少W2E－x和φ－x图象的处理方法1．E－x图象(1)反映了电场强度随位移变化的规律．(2)E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．2．φ－x图象(1)描述了电势随位移变化的规律．(2)根据电势的高低可以判断电场强度的方向是沿x轴正方向还是负方向．(3)斜率的大小表示场强的大小，斜率为零处场强为零．范例(单选)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示．下列说法中正确的是()A．O点的电势最低B．x2点的电势最高C．x1和－x1两点的电势相等D．O到x1和O到x3两点的电势差相等[解析]沿x轴对称分布的电场，由题图可得其电场线以O点为中心指向正、负方向(或从正、负无穷远指向O)，沿电场线电势降落(最快)，所以O点电势最高(或最低)，A、B错误；由于电场沿x轴对称分布，则O点到x1与O点到－x1的电势差相等，故x1与－x1两点电势相等，C正确；x1和x3两点电场强度大小相等，电势不相等，故O到x1和O到x3两点的电势差也不相等，D错误．[答案] C[规律总结]看懂图象是解题的前提，解答此题的关键是明确图象的斜率、面积的物理意义．5．(单选)两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是()。

高中高三物理课复习《静电场》教学设计

高中高三物理课复习《静电场》教学设计教学目标：1. 理解静电场的基本概念和特点。

2. 掌握静电场的计算方法。

3. 能够应用静电场的知识解决相关问题。

教学重点：1. 静电场的基本概念和特点。

2. 静电场的计算方法。

教学难点：静电场的计算方法。

教学准备：教学课件、实验器材、静电场的实例和问题。

教学过程：Step 1 引入 (5分钟)通过一个有趣的实例或问题引入静电场的学习，并提出问题：“你们知道什么是静电场吗？它有什么特点？”Step 2 概念介绍 (10分钟)通过课件或黑板，介绍静电场的概念及其特点，包括：荷电物体能够产生静电场、静电场是由电荷引起的、静电场是矢量量、静电场力是库仑定律。

Step 3 实验演示 (15分钟)进行一个与静电场相关的实验演示，如用塑料棒摩擦橡皮球，使其带电并吸附小纸片等，通过实验观察和讨论来巩固学生对静电场的概念和特点的理解。

Step 4 静电场的计算方法 (20分钟)通过课件或黑板，学习静电场的计算方法，主要包括：1. 静电场强度的计算公式：E = k*q/r^2，其中E为静电场强度，k为比例常数，q为电荷量，r为距离。

2. 电场线和等势面的性质和表示方法。

Step 5 计算练习 (15分钟)给学生分发练习题或在黑板上展示一些静电场的计算问题，让学生进行计算练习。

鼓励学生动手操作，根据实际情况选择合适的计算方法。

Step 6 拓展应用 (10分钟)提出一些拓展应用问题，让学生应用静电场的知识解决实际问题，如静电场对于粒子运动的影响、静电场在仪器中的应用等。

Step 7 总结归纳 (5分钟)对本节课的内容进行总结归纳，强调静电场的基本概念、特点和计算方法。

Step 8 课堂小结 (5分钟)让学生回答一个小结性问题，以检查他们对本节课内容的理解和掌握程度。

Step 9 作业布置 (5分钟)布置相应的课后作业，要求学生完成静电场的相关计算题目，并鼓励学生查找更多的实例和问题进行思考和探索。

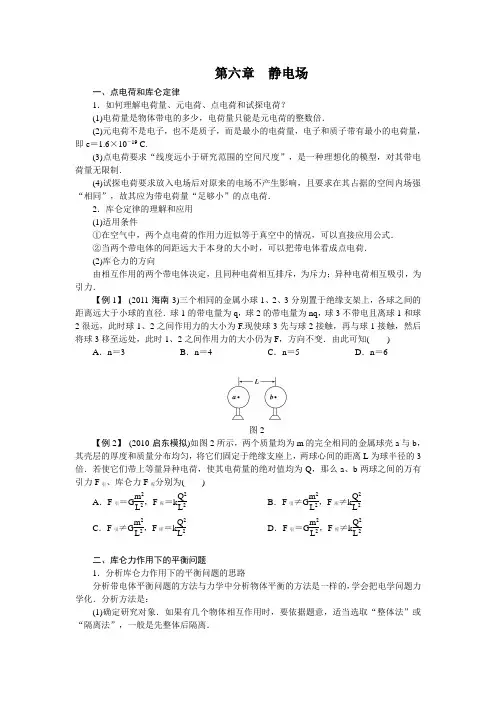

静电场高三第一轮复习教案

第六章静电场一、点电荷和库仑定律1．如何理解电荷量、元电荷、点电荷和试探电荷？(1)电荷量是物体带电的多少，电荷量只能是元电荷的整数倍．(2)元电荷不是电子，也不是质子，而是最小的电荷量，电子和质子带有最小的电荷量，即e ＝1.6×10－19 C.(3)点电荷要求“线度远小于研究范围的空间尺度”，是一种理想化的模型，对其带电荷量无限制．(4)试探电荷要求放入电场后对原来的电场不产生影响，且要求在其占据的空间内场强“相同”，故其应为带电荷量“足够小”的点电荷．2．库仑定律的理解和应用 (1)适用条件①在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式． ②当两个带电体的间距远大于本身的大小时，可以把带电体看成点电荷． (2)库仑力的方向由相互作用的两个带电体决定，且同种电荷相互排斥，为斥力；异种电荷相互吸引，为引力．【例1】 (2011·海南·3)三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电量为q ，球2的带电量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F.现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变．由此可知( )A ．n ＝3B ．n ＝4C ．n ＝5D ．n ＝6图2【例2】 (2010·启东模拟)如图2所示，两个质量均为m 的完全相同的金属球壳a 与b ，其壳层的厚度和质量分布均匀，将它们固定于绝缘支座上，两球心间的距离L 为球半径的3倍．若使它们带上等量异种电荷，使其电荷量的绝对值均为Q ，那么a 、b 两球之间的万有引力F 引、库仑力F 库分别为( )A ．F 引＝G m 2L 2，F 库＝k Q 2L 2B ．F 引≠G m 2L 2，F 库≠k Q 2L 2C ．F 引≠G m 2L 2，F 库＝k Q 2L2D ．F 引＝G m 2L 2，F 库≠k Q 2L2二、库仑力作用下的平衡问题1．分析库仑力作用下的平衡问题的思路分析带电体平衡问题的方法与力学中分析物体平衡的方法是一样的，学会把电学问题力学化．分析方法是：(1)确定研究对象．如果有几个物体相互作用时，要依据题意，适当选取“整体法”或“隔离法”，一般是先整体后隔离．(2)对研究对象进行受力分析．有些点电荷如电子、质子等可不考虑重力，而尘埃、液滴等一般需考虑重力． (3)列平衡方程(F 合＝0或F x ＝0，F y ＝0)或用平衡条件推论分析． 2．三个自由点电荷的平衡问题(1)条件：两个点电荷在第三个点电荷处的合场强为零，或每个点电荷受到的两个库仑力必须大小相等，方向相反．(2)规律：“三点共线”——三个点电荷分布在同一直线上； “两同夹异”——正负电荷相互间隔； “两大夹小”——中间电荷的电荷量最小；“近小远大”——中间电荷靠近电荷量较小的电荷．图3【例3】 (2010·金陵中学模拟)如图3所示，电荷量为Q 1、Q 2的两个正电荷分别置于A 点和B 点，两点相距L ，在以L 为直径的光滑绝缘上半圆环上，穿着一个带电小球q(可视为点电荷)在P 点平衡，若不计小球的重力，那么PA 与AB 的夹角α与Q 1、Q 2的关系满足( )A ．tan 2 α＝Q 1Q 2B ．tan 2 α＝Q 2Q 1C ．tan 3 α＝Q 1Q 2D ．tan 3 α＝Q 2Q 1[针对训练1] (2009·浙江理综·16)如图4所示，在光滑绝缘水平面上放置3个电荷量均为q(q ＞0)的相同小球，小球之间用劲度系数均为k 0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k ，若不考虑弹簧的静电感应，则每根弹簧的原长为( )图4A ．l ＋5kq 22k 0l 2B ．l －kq 2k 0l 2C ．l －5kq 24k 0l 2D ．l －5kq 22k 0l 2图5【例4】如图5所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电＋Q ，B 带电－9Q.现引入第三个点电荷C ，恰好使三个点电荷均在电场力的作用下处于平衡状态，问：C 应带什么性质的电？应放于何处？所带电荷量为多少？图6[针对训练2]如图6所示，水平天花板下用长度相同的绝缘细线悬挂起来的两个相同的带电小球a、b，左边放一个带正电的固定球＋Q时，两悬球都保持竖直方向．下面说法中正确的是()A．a球带正电，b球带正电，并且a球带电荷量较大B．a球带负电，b球带正电，并且a球带电荷量较小C．a球带负电，b球带正电，并且a球带电荷量较大D．a球带正电，b球带负电，并且a球带电荷量较小三、库仑力与牛顿定律相结合的问题图7【例5】一根放在水平面内的光滑玻璃管绝缘性能很好，管内部有两个完全一样的弹性金属小球A和B(如图7)，分别带电荷量＋9Q和－Q.两球从图中位置由静止释放，问两球再次经过图中位置时，A球的瞬时加速度为释放时的几倍？[针对训练3]图8光滑绝缘的水平面上固定着三个带电小球A、B、C，它们的质量均为m，间距均为r，A、B带等量正电荷q，现对C球施一水平力F的同时，将三个小球都放开，如图8所示，欲使得三个小球在运动过程中保持间距r不变，求：(1)C球的电性和电荷量；(2)力F及小球的加速度a.电场强度和电场线一、场强的三个表达式的比较及场强的叠加定义式决定式关系式表达式E＝F/q E＝kQ/r2E＝U/d 适用范围任何电场真空中的点电荷匀强电场说明E的大小及方向与检验电荷的电荷量及存在与否无关．Q：场源电荷的电荷量．r：研究点到场源电荷的距离，用于均匀带电球体(或球壳)时，r是球心到研究点的距离，Q是整个球体的带电荷量．U：电场中两点的电势差．d：两点沿电场方向的距离.2.电场的叠加原理多个电荷在电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和，这种关系叫电场强度的叠加，电场强度的叠加遵循平行四边形定则．【例1】(2011·深圳模拟)如图3甲所示，在一个点电荷Q形成的电场中，Ox坐标轴与它的一条电场线重合，坐标轴上A、B两点的坐标分别为2.0 m和5.0 m．放在A、B两点的试探电荷受到的电场力方向都跟x轴的正方向相同，电场力的大小跟试探电荷所带电荷量的关系图象如图乙中直线a、b所示，放在A点的电荷带正电，放在B点的电荷带负电．求：图3(1)B点的电场强度的大小和方向；(2)试判断点电荷Q的电性，并说明理由；(3)点电荷Q的位置坐标．图4【例2】(2011·重庆·19)如题图4所示，电量为＋q和－q的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有()A．体中心、各面中心和各边中点B．体中心和各边中点C．各面中心和各边中点D．体中心和各面中心二、对电场线的进一步认识1．点电荷的电场线的分布特点(如图5所示)(1)离点电荷越近，电场线越密集，场强越强．(2)若以点电荷为球心作一个球面，电场线处处与球面垂直，在此球面上场强大小处处相等，方向各不相同．图5图62．等量异种点电荷形成的电场中电场线的分布特点(如图6所示)(1)两点电荷连线上各点，电场线方向从正电荷指向负电荷．(2)两点电荷连线的中垂面(线)上，场强方向均相同，且总与中垂面(线)垂直．在中垂面(线)上到O点等距离处各点的场强相等(O为两点电荷连线的中点)．(3)关于O点对称的两点A与A′，B与B′的场强等大、同向．图73．等量同种点电荷形成的电场中电场线的分布特点(如图7所示)(1)两点电荷连线中点O处场强为零．(2)中点O附近的电场线非常稀疏，但场强并不为零．(3)在中垂面(线)上从O点到无穷远，电场线先变密后变疏，即场强先变大后变小．(4)两点电荷连线中垂线上各点的场强方向和该直线平行．(5)关于O点对称的两点A与A′，B与B′的场强等大、反向．4．匀强电场中电场线分布特点(如图8所示)图8电场线是平行、等间距的直线，场强方向与电场线平行．【例3】(2010·广东理综·21)图9图9是某一点电荷的电场线分布图，下列表述正确的是()A．a点的电势高于b点的电势B．该点电荷带负电C．a点和b点电场强度的方向相同D．a点的电场强度大于b点的电场强度图10【例4】(2011·烟台模拟)如图10所示，M、N为两个固定的等量同种正电荷，在其连线的中垂线上的P点放一个静止的负电荷(重力不计)，下列说法中正确的是() A．从P到O，可能加速度越来越小，速度越来越大B．从P到O，可能加速度先变大，再变小，速度越来越大C．越过O点后，加速度一直变大，速度一直变小D．越过O点后，加速度一直变小，速度一直变小三、电场中的力学问题【例5】图11(2011·福建·20)反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似．如图11所示，在虚线MN两侧分别存在着方向相反的两个匀强电场，一带电微粒从A点由静止开始，在电场力作用下沿直线在A、B两点间往返运动．已知电场强度的大小分别是E1＝2.0×103 N/C和E2＝4.0×103 N/C，方向如图所示，带电微粒质量m＝1.0×10－20 kg，带电荷量q＝－1.0×10－9 C，A点距虚线MN的距离d1＝1.0 cm，不计带电微粒的重力，忽略相对论效应．求：(1)B点距虚线MN的距离d2；(2)带电微粒从A点运动到B点所经历的时间t.电势能与电势差一、电势高低及电势能大小的比较方法1．比较电势高低的几种方法(1)沿电场线方向，电势越来越低，电场线由电势高的等势面指向电势低的等势面．(2)判断出U AB的正负，再由U AB＝φA－φB，比较φA、φB的大小，若U AB＞0，则φA＞φB，若U AB＜0，则φA＜φB.(3)取无穷远处为零电势点，正电荷周围电势为正值，且离正电荷近处电势高；负电荷周围电势为负值，且离负电荷近处电势低．2．电势能大小的比较方法(1)场源电荷判断法①离场源正电荷越近，试探正电荷的电势能越大，试探负电荷的电势能越小．②离场源负电荷越近，试探正电荷的电势能越小，试探负电荷的电势能越大．(2)电场线判断法①正电荷顺着电场线的方向移动时，电势能逐渐减小；逆着电场线的方向移动时，电势能逐渐增大．②负电荷顺着电场线的方向移动时，电势能逐渐增大；逆着电场线的方向移动时，电势能逐渐减小．(3)做功判断法电场力做正功，电荷(无论是正电荷还是负电荷)从电势能较大的地方移向电势能较小的地方．反之，如果电荷克服电场力做功，那么电荷将从电势能较小的地方移向电势能较大的地方．【例1】图6(2011·山东·21)如图6所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，且a和c关于MN对称、b点位于MN上，d点位于两电荷的连线上．以下判断正确的是()A．b点场强大于d点场强B．b点场强小于d点场强C．a、b两点间的电势差等于b、c两点间的电势差D．试探电荷＋q在a点的电势能小于在c点的电势能二、电场力做功的特点及电场力做功的计算1．电场力做功的特点电场力做的功和路径无关，只和初、末位置的电势差有关．2．电场力做功的计算方法(1)由公式W＝Flcos θ计算，此公式只适用于匀强电场，可变形为W＝qEl E，式中l E为电荷初末位置在电场方向上的距离．(2)由电势差的定义式计算，W AB＝qU AB，对任何电场都适用．当U AB＞0，q＞0或U AB ＜0，q＜0时，W＞0；否则W＜0.(3)由电场力做功与电势能变化的关系计算，W AB＝E PA－E PB.(4)由动能定理计算：W电场力＋W其他力＝ΔEk.3．电场中的功能关系(1)若只有电场力做功，电势能与动能之和保持不变．(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变． (3)除重力之外，其他各力对物体做的功等于物体机械能的变化．图7【例2】如图7所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ′、B ′、C ′、D ′作为顶点构成一正方体空间，电场方向与面ABCD 垂直，下列说法正确的是( )A ．A 、D 两点间电势差U AD 与A 、A ′两点间电势差U AA ′相等B ．带正电的粒子从A 点沿路径A →D →D ′移到D ′点，电场力做正功C ．带负电的粒子从A 点沿路径A →D →D ′移到D ′点，电势能减小D ．同一带电粒子从A 点沿对角线移到C ′点与从A 点沿路径A →B →B ′移动到B ′电场力做功相同图8【例3】如图8所示，在O 点放置一个正电荷，在过O 点的竖直平面内的A 点，自由释放一个带正电的小球，小球的质量为m 、电荷量为q.小球落下的轨迹如图中虚线所示，它与以O 为圆心、R 为半径的圆(图中实线表示)相交于B 、C 两点，O 、C 在同一水平线上，∠BOC ＝30°，A 距离OC 的竖直高度为h.若小球通过B 点的速度为v ，则下列说法正确的是( )A ．小球通过C 点的速度大小是2ghB ．小球通过C 点的速度大小是v 2＋gRC ．小球由A 到C 电场力做功是12mv 2－mghD ．小球由A 到C 机械能的损失是mg(h －R 2)－12mv 2三、电场线、等势线与运动轨迹的综合分析1．带电粒子在电场中的运动轨迹是由带电粒子受到的合外力的情况以及初速度的情况共同决定的．运动轨迹上各点的切线方向表示粒子在该点的速度方向．电场线只能够描述电场的方向和定性地描述电场的强弱，它决定了带电粒子在电场中各点所受电场力的方向和加速度的方向．2．等势线总是和电场线垂直，已知电场线可以画出等势线．已知等势线也可以画出电场线．3．在利用电场线、等势面和带电粒子的运动轨迹解决带电粒子的运动问题时，基本方法是：(1)根据带电粒子的运动轨迹确定带电粒子受到的电场力的方向，带电粒子所受的合力(往往只受电场力)指向运动轨迹曲线的凹侧，再结合电场线确定带电粒子的带电种类或电场线的方向；(2)根据带电粒子在不同的等势面之间移动，结合题意确定电场力做正功还是做负功，电势能的变化情况或是等势面的电势高低．图9【例4】(2010·浙江绍兴月考)如图9所示，xOy平面内有一匀强电场，场强为E，方向未知，电场线跟x轴的负方向夹角为θ，电子在坐标平面xOy内，从原点O以大小为v0、方向沿x正方向的初速度射入电场，最后打在y轴上的M点．电子的质量为m，电荷量为e，重力不计．则()A．O点电势高于M点电势B．运动过程中电子在M点电势能最多C．运动过程中，电子的电势能先减少后增加D．电场对电子先做负功，后做正功图10[针对训练](2011·江苏·8)一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图10所示，图中左侧前三个等势面平行，不计粒子的重力．下列说法正确的有()A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大场强与电势差的关系电容器及其电容一、静电现象1．处于静电平衡状态的导体具有以下特点(1)导体内部的场强(E0与E′的合场强)处处为零，E内＝0；(2)整个导体是等势体，导体的表面是等势面；(3)导体外部电场线与导体表面垂直；(4)静电荷只分布在导体外表面上，且与导体表面的曲率有关．2．静电屏蔽：如果用金属网罩(或金属壳)将一部分空间包围起来，这一包围空间以外的区域里，无论电场强弱如何，方向如何，空间内部电场强度均为零．因此金属网罩(或金属壳)对外电场有屏蔽作用．图4【例1】如图4所示为空腔球形导体(不带电)，现将一个带正电的小金属球A放入腔内，静电平衡时，图中a、b、c三点的场强E和电势φ的关系是()A．E a＞E b＞E c，φa＞φb＞φcB．E a＝E b＞E c，φa＝φb＞φcC．E a＝E b＝E c，φa＝φb＞φcD．E a＞E c＞E b，φa＞φb＞φc[针对训练1](2010·浙江理综·15)请用学过的电学知识判断下列说法正确的是() A．电工穿绝缘衣比穿金属衣安全B．制作汽油桶的材料用金属比用塑料好C．小鸟停在单根高压输电线上会被电死D．打雷时，呆在汽车里比呆在木屋里要危险二、匀强电场中电场强度与电势差的关系1．公式E＝Ud反映了电场强度与电势差之间的关系，由公式可知，电场强度的方向就是电场中电势降低最快的方向．图52．公式中d可理解为电场中两点所在等势面之间的距离，由此可得出一个结论：在匀强电场中，两长度相等且相互平行的线段的端点间的电势差相等．如图5所示，AB、CD平行且相等，则U AB＝U CD3．利用等分电势法画等势线及电场线的方法例如：φA＝6 V，φB＝－2 V，φC＝4 V，试画出图6中的等势线及电场线图6方法：(1)求出电势差最大的两点间电势差U max＝U AB＝φA－φB＝8 V(2)求出电势差最小的两点间的电势差U min ＝U AC ＝2 V(3)计算U max U min＝4 (4)连接AB ，并将AB 四等分，在AB 上找到C 点的等势点D ，即φD ＝φC(5)连接CD 即为等势线；过CD 作垂线为电场线．图7【例2】为使带负电的点电荷q 在一匀强电场中沿直线匀速地由A 运动到B ，必须对该电荷施加一个恒力F ，如图7所示，若AB ＝0.4 m ，α＝37°，q ＝－3×10－7 C ，F ＝1.5×10－4 N ，A 点的电势φA ＝100 V ．(不计负电荷受到的重力)(1)在图中用实线画出电场线，用虚线画出通过A 、B 两点的等势线，并标明它们的电势．(2)求q 在由A 到B 的过程中电势能的变化量是多少？[针对训练2]图8(2009·辽宁、宁夏理综)空间有一匀强电场，在电场中建立如图8所示的直角坐标系O －xyz ，M 、N 、P 为电场中的三个点，M 点的坐标(0，a,0)，N 点的坐标为(a,0,0)，P 点的坐标为(a ，a/2，a/2)．已知电场方向平行于直线MN ，M 点电势为0，N 点电势为1 V ，则P 点的电势为( )A.22 VB.32 VC.14 VD.34V 三、平行板电容器的动态分析运用电容的定义式和决定式分析电容器相关量变化的思路(1)确定不变量，分析是电压不变还是所带电荷量不变．电容器的两极板与电源连接时，电容器两极板间的电压保持不变；电容器先充电后与电源断开，电容器的电荷量保持不变．(2)用决定式C ＝εrS 4πkd分析平行板电容器电容的变化． (3)用定义式C ＝Q U分析电容器所带电荷量或两极板间电压的变化． (4)用E ＝U d分析电容器极板间场强的变化．图9【例3】如图9所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板间有一个电荷q处于静止状态．现将两极板的间距变大，则()A．电荷将向上加速运动B．电荷将向下加速运动C．电流表中将有从a到b的电流D．电流表中将有从b到a的电流图10[针对训练3]平行板电容器的两极板A、B接于电池两极，一带正电小球悬挂在电容器内部．闭合开关S，电容器充电，这时悬线偏离竖直方向的夹角为θ，如图10所示，则() A．保持开关S闭合，带正电的A板向B板靠近，则θ增大B．保持开关S闭合，带正电的A板向B板靠近，则θ不变C．开关S断开，带正电的A板向B板靠近，则θ增大D．开关S断开，带正电的A板向B板靠近，则θ不变带电粒子在电场中的运动一、带电粒子在电场中的直线运动1．带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同：先分析受力情况，再分析运动状态和运动过程(平衡、加速、减速；直线还是曲线)，然后选用恰当的规律解题．解决这类问题的基本方法是：(1)采用运动和力的观点：牛顿第二定律和运动学知识求解．(2)用能量转化的观点：动能定理和功能关系求解．2．对带电粒子进行受力分析时应注意的问题(1)要掌握电场力的特点．电场力的大小和方向不仅跟场强的大小和方向有关，还跟带电粒子的电性和电荷量有关．在匀强电场中，同一带电粒子所受电场力处处是恒力；在非匀强电场中，同一带电粒子在不同位置所受电场力的大小和方向都可能不同．(2)是否考虑重力要依据情况而定．基本粒子：如电子、质子、α粒子、离子等除有说明或明确的暗示外，一般不考虑重力(但不能忽略质量)．带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或明确暗示外，一般都不能忽略重力．【例1】图5(2011·北京·24)静电场方向平行于x 轴，其电势φ随x 的分布可简化为如图5所示的折线，图中φ0和d 为已知量．一个带负电的粒子在电场中以x ＝0为中心、沿x 轴方向做周期性运动，已知该粒子质量为m 、电荷量为－q ，其动能与电势能之和为－A(0<A<qφ0)．忽略重力．求：(1)粒子所受电场力的大小；(2)粒子的运动区间；(3)粒子的运动周期．二、带电粒子在电场中的偏转在图6中，图6设带电粒子质量为m ，带电荷量为q ，以速度v 0垂直于电场线方向射入匀强偏转电场，偏转电压为U ，若粒子飞离偏转电场时的偏距为y ，偏转角为θ，则tan θ＝v y v x ＝a y t v 0＝qUl mdv 20，y ＝12a y t 2＝qUl 22mdv 20带电粒子从极板的中线射入匀强电场，其出射时速度方向的反向延长线交于极板中线的中点．所以侧移距离也可表示为y ＝l 2tan θ，所以粒子好像从极板中央沿直线飞出去一样．若不同的带电粒子是从静止经同一加速电压U 0加速后进入偏转电场的，则qU 0＝12mv 20，即y ＝Ul 24dU 0，tan θ＝y x ＝Ul 2dU 0.由以上讨论可知，粒子的偏转角和偏距与粒子的q 、m 无关，仅决定于加速电场和偏转电场，即不同的带电粒子从静止经过同一电场加速后进入同一偏转电场，它们在电场中的偏转角度和偏转距离总是相同的．【例2】如图7所示，甲图是用来使带正电的离子加速和偏转的装置．乙图为该装置中加速与偏转电场的等效模拟．以y轴为界，左侧为沿x轴正向的匀强电场，场强为E.右侧为沿y轴负方向的匀强电场．已知OA⊥AB，OA＝AB，且OB间的电势差为U0.若在x 轴的C点无初速度地释放一个电荷量为q、质量为m的正离子(不计重力)，且正离子刚好通过B点．求：图7(1)C、O间的距离d；(2)粒子通过B点的速度大小．三、带电粒子在电场中运动的综合问题【例3】(2011·洛阳模拟)如图8所示，两平行金属板A、B长L＝8 cm，两板间距离d ＝8 cm，A板比B板电势高300 V．一带正电的粒子电荷量q＝10－10 C，质量m＝10－20 kg，沿电场中心线RO垂直电场线飞入电场，初速度v0＝2×106 m/s，粒子飞出平行板电场后经过界面MN、PS间的无电场区域后，进入固定在O点的点电荷Q形成的电场区域，(设界面PS右边点电荷的电场分布不受界面的影响)．已知两界面MN、PS相距为12 cm，D是中心线RO与界面PS的交点，O点在中心线上，距离界面PS为9 cm，粒子穿过界面PS最后垂直打在放置于中心线上的荧光屏bc上．(静电力常量k＝9.0×109 N·m2/C2)图8(1)求粒子穿过界面MN时偏离中心线RO的距离多远？到达PS界面时离D点多远？(2)在图上粗略画出粒子运动的轨迹．一、用运动分解法处理带电粒子的复杂运动用运动分解法处理带电粒子的复杂运动，可以将复杂运动分解为两个相互正交的比较简单的直线运动，而这两个直线运动的规律我们是可以掌握的，并且这种研究物理问题的思想我们也是熟知的，然后再按运动合成的观点去求出有关的物理量．【例1】如图6甲所示，场强大小为E、方向竖直向上的匀强电场内存在一竖直平面内半径为R的圆形区域，O点为该圆形区域的圆心，A点是圆形区域的最低点，B点是最右侧的点．在A点有放射源释放出初速度大小不同、方向均垂直于场强向右的正电荷，电荷的质量为m，电荷量为q，不计重力．试求：图6(1)电荷在电场中运动的加速度；(2)运动轨迹经过B点的电荷在A点时的速度；(3)某电荷的运动轨迹和圆形区域的边缘交于P点，∠POA＝θ，请写出该电荷经过P点时动能的表达式；(4)若在圆形区域的边缘有一接收屏CBD，C、D分别为接收屏上最边缘的两点，如图乙所示，∠COB＝∠BOD＝30°.求该屏上接收到的电荷的末动能大小的范围．二、用能量的观点处理带电体在电场及复合场中的运动对于受变力作用的带电体的运动，必须借助于能量的观点去处理，用能量观点处理也更简捷，具体的方法通常有两种：(1)用动能定理处理．思维顺序一般为：①明确研究对象的物理过程；②分析物体在所研究过程中的受力情况，弄清哪些力做功，做正功还是做负功；③弄清所研究过程的初、末两个状态的动能；④根据动能定理列出方程求解．(2)用包括电势能和内能在内的能量守恒定律处理．列式的方法主要有两种：①从初、末状态的能量相等列方程；②从某些能量的减少量等于另一些能量的增加量列方程．图7【例2】(2009·福建理综·21)如图7所示，在水平地面上固定一倾角为θ的光滑绝缘斜面，斜面处于电场强度大小为E、方向沿斜面向下的匀强电场中．一劲度系数为k的绝缘轻质弹簧的一端固定在斜面底端，整根弹簧处于自然状态．一质量为m、带电荷量为q(q>0)的滑块从距离弹簧上端为x处静止释放，滑块在运动过程中电荷量保持不变，设滑块与弹簧接触过程没有机械能损失，弹簧始终处在弹性限度内，重力加速度大小为g.(1)求滑块从静止释放到与弹簧上端接触瞬间所经历的时间t1；(2)若滑块在沿斜面向下运动的整个过程中最大速度大小为v m，求滑块从静止释放到速度大小为v m的过程中弹簧的弹力所做的功W.三、带电粒子在交变电场中的运动带电粒子在交变电场中的运动，通常只讨论电压的大小不变、方向做周期性变化(如方波)且不计粒子重力的情形．在两个相互平行的金属板间加交变电压时，在两板中间便可获得交变电场．此类电场在同一时刻可看成是匀强的，即电场中各个位置处电场强度的大小、。

静电场复习教学设计

静电场复习教学设计【课程标准】1、了解静电现象及其在生活和生产中的应用。

用原子结构和电荷守恒的知识分析静电现象。

2、知道点电荷，体会科学研究中的理想模型方法。

知道两个点电荷间相互作用的规律。

通过静电力与万有引力的对比，体会自然规律的多样性与统一性。

3、了解静电场，初步了解场是物质存在的形式之一。

理解电场强度。

会用电场线描述电场。

4、知道电势能、电势，理解电势差。

了解电势差与电场强度的关系。

5、观察常见电容器的构造，了解电容器的电容。

举例说明电容器在技术中的应用。

【教材分析及教学建议】本章是选修3系列的第一章，是高中阶段电学内容的开始。

这一章的内容是高中阶段基础的内容之一。

它既是电磁学知识的基础，又是光学等物理学知识的重要基础。

基本概念多而抽象，是这一章的突出特点。

针对这个特点教材注意从具体情况出发引入概念，注意适当的论证；注意通过实验，激发学生的学习热情，使学生了解探究的过程和方法，弄清概念的物理意义。

理解抽象的概念，不能停留在字面上，一定要把事实、背景弄清楚。

把分析过程弄清楚。

本章的另一个特点是综合性比较强，许多知识要在力学知识的基础上学习。

教材在内容选择、确定讲述方法时注意了这个特点，教学中要通过类比，把新旧知识联系起来，由旧知识过度到新知识，学生更容易接受和理解。

本章的第三个特点是突出了对静电场的认识过程，类比方法贯穿始终。

认识静电现象，研究电场的性质无一不是先猜想，再实验探究，从而建立起完整的静电场理论。

人们研究静电场的方法经常是通过类比的方法进行的，如电荷守恒定律类比质量守恒定律，库仑定律类比万有引力定律，点电荷类比质点，电场力类比重力，电势能类比重力势能，电势类比电场强度的比值定义法，等势面类比等高线，电势差类比高度差，电容器类比装水容器，带电粒子在电场中的偏转类比平抛运动等。

因此在教学中应该注意渗透电磁学与力学的紧密联系，使内容结构的设计形成紧密的“知识链”系统，教学中从哪个环节入手开始教学，教材编写中注重了这方面的问题的教学安排，非常符合认知过程和学生的理解实际。

2012届高考物理第一轮复习教案1

（人教版）2012届高三物理一轮复习讲义：库仑定律、电场强度一、知识强化静电场知识是高考常见考点，重点要能用物质的微观模型和电荷守恒定律分析、解释常见的静电现象，知道电荷量的概念；知道库仑定律，认识点电荷间的相互作用规律，会计算真空中两个点电荷的相互作用力大小，认识电场、知道电场力、会用电场线、电场强度描述电场。

二、重难点知识归纳及讲解（一）电荷库仑定律1、电荷守恒定律和元电荷自然界中只有两种电荷，正电荷和负电荷。

电荷的多少叫做电荷量，正电荷的电荷量用正数表示，负电荷的电荷量用负数表示。

同种电荷互相排斥，异种电荷互相吸引。

使物体带电的方法有：（1）摩擦起电；（2）接触带电；（3）感应起电。

不管哪种方式使物体带电，都是由于电荷转移的结果。

元电荷e=1.60×10－19C.2、电荷守恒定律电荷既不能创造，也不能消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中，电荷的总量保持不变。

这个结论叫做电荷守恒定律。

3、比荷：带电粒子的电荷量与粒子的的质量之比，叫做该粒子的比荷。

4、库仑定律真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们距离的二次方成反比，作用力的方向在它们的连线上。

（1）公式（2）k=9.0×109N·m2/c2（3）适用于点电荷（注意：看作点电荷的前提是带电体间的距离远大于带电体的尺寸5、由于物体带电是由于电荷的转移，可知，物体所带电荷量或者等于电荷量e，或者等于电荷量e的整数倍。

电荷量e称为元电荷，e=1.60×10－19C，比荷C/kg.6、点电荷：如果带电体的距离比它们自身的大小大得多，带电体的大小和形状忽略不计。

这样的带电体可看作点电荷，它是一种理想化的物理模型。

（二）电场电场强度1、电场的基本性质：就是对放入其中的电荷有力的作用，这种力叫做电场力。

2、电场是一种特殊的物质形态。

3、电场强度放入电场中某点的电荷受到的电场力F跟它的电荷量q的比值，叫做该点的电场强度，简称场强。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2012高考复习电学部分精讲精练5带电粒子在电场中的运动【课标要求】1．分析带电粒子在匀强电场中的运动。

2．掌握带电粒子在电场中加速的问题。

3．掌握带电粒子在匀强电场中的偏转问题。

（带电粒子在匀强电场中运动的计算，只限于带电粒子进入电场时速度平行或垂直于场强的情况。

）【知识精要】1．带电粒子在电场中的加速是一个有实际意义的应用问题。

设两板间的电势差为U ，板长为L ，板间距离为d 。

则带电粒子在电场中所做的是类似平抛的运动：（1）若粒子能穿过电场，侧移量： l=v 0ty=221at 222Uql y mdv ⇒= a=mdUqm Eq = （2）射出电场时的末速度v t 与初速度v 0的夹角ϕ（称为偏向角）： tan ϕ=v y /v 0v y =a·t 2tan mdv Uql=⇒ϕ a=Eq/m=Uq/(md)（3）v t 反向延长线过水平位移的中点。

【名师点拨】例1：一质量为m ，电量为-q 的微观粒子，以初速v ，从A 板垂直离开板面，当A 、B 两板间电压为U 时，粒子刚好能够到达B 板．如果要使粒子运动到A 、B板中点时立即返m t回，可采用的方法是（）A ．使初速度v 减半B ．使板间电压加倍C ．使板间电压增为原来的4倍D ．使初速度和板间电压都加倍解析：对带电粒子用动能定理：2102Uq mv -=-，可得当初速度v 0减半时，粒子运动到距A 板14AB 时就返回了。

A 、C 、D 错，B 对。

根据L vt =，221122L y at a v ⎛⎫== ⎪⎝⎭得两次入射带电粒子的偏移量之比为14y y '= k k k k E E E Eqy E =-==∆2，k k k k E E E Eqy E 414///=-==∆，所以144k k E E '= 例3：(2011合肥模拟)如图所示，两平行金属板竖直放置，左极板接地，中间有小孔。

右极板电势随时间变化的规律如图所示。

电子原来静止在左极板小孔处。

（不计重力作用）下列说法中正确的是（）A ．从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上B ．从t=0时刻释放电子，电子可能在两板间振动C ．从t=T /4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D ．从t=3T /8时刻释放电子，电子必将打到左极板上解析：从t=0时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /2，接着匀减速T /2，速度减小到零后，又开始向右匀加速T /2，接着匀减速T /2……直到打在右极板上。

AB－U -U电子不可能向左运动；如果两板间距离不够大，电子也始终向右运动，直到打到右极板上。

从t=T /4时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /4，接着匀减速T /4，速度减小到零后，改为向左先匀加速T /4，接着匀减速T /4。

即在两板间振动；如果两板间距离不够大，则电子在第一次向右运动过程中就有可能打在右极板上。

从t=3T /8时刻释放电子，如果两板间距离不够大，电子将在第一次向右运动过程中就打在右极板上；如果第一次向右运动没有打在右极板上，那就一定会在第一次向左运动过程中打在左极板上。

选AC 。

例4：如图（a ）所示，长为l 、相距为d 的两平行金属板与一电压变化规律如图 (b)所示的电源相连(图中未画出电源)。

有一质量为m 、带电荷为-q 的粒子以初速度v 0从板中央水平射入电场，从飞入时刻算起，A 、B 两板间的电压变化规律恰好如图(b)所示，为使带电粒子离开电场时的速度方向平行于金属板，问：（1）交变电压周期需满足什么条件？（2）加速电压值U 0的取值范围是什么？解析：带电粒子离开电场时，速度方向平行于金属板，这说明带电粒子活电场力方向未获得速度。

由题意可知，它在电场中的运动时间只能是电压变化周期的整数倍，即在一个周期内，前半个周期粒子竖直方向的速度从零增加至v y ，后半个周期再从v y 减少至零，但必须注意到粒子在竖直方向一直朝着一个方向运动，先加速后减速，再加速再减速，直到出电场。

所以必须考虑到竖直位移不能超过d/2。

（1）带电粒子穿越电场所需时间0lt v =，由于粒子出电场时速度方向平行于金属板所以t nT =即0,1,2,3t l T n n nv ===… （2）竖直方向上带电粒子在一个周期内的位移220112224U qT T h a md⎛⎫=⨯= ⎪⎝⎭带电粒子在n 个周期内的位移2014nU qT h nh md ==，2dh ≤得2022d m U nqT≤ 将0lT nv =代入得220022,1,2,3,nv d m U n ql≤=…例5：空间有一区域宽广的电场，场强大小始终不变且处处相等，但方向可以改变。

第1秒内场强方向如图所示，θ=37°。

有一个带电质点以某一水平初速度从A 点开始沿x 轴运动，1秒末场强方向突然改为竖直向上，此时A 质点恰好达到坐标原点O 。

已知AO=3.75米，求第2秒末该质点所达位置的坐标(g 取10米/秒2)。

解析：带电质点第1秒内沿x 轴作直线运动，由直线运动的条件可知，第1秒内该质点所受合外力一定与x 轴在同一直线上，由此可判断出该质点带正电，且其所受电场力的竖直分量与重力平衡，水平分力提供加速度，故质点做匀减速运动。

到达O 点时，由于电场变为竖直向上，则知此时合力变为竖直向上，质点将开始做匀加速直线运动或类似平抛运动。

到底做何种运动取决于质点到这O 点时的速度。

∵第1秒内质点沿x 轴做直线运动，∴质点所受重力与电场力的合力与x 轴在一条直线上，质点只有带正电荷。

其受力如图，则Fsinθ=ma ， Fcosθ-mg=0得a=gtg37°=7.5m/s2 第1秒内：21 3.75,7.5/2AD A A S v t at m v m s =-== 由vt-v 0=at ，得质点在O 点速度07.57.510A v v at =-=-⨯=所以从1秒末开始质点必沿y 轴向上做匀加速直线运动。

第2秒内物体的加速度22.5/F mg Eq mg a m s m m --'===，质点向上运动的距离211.252y S a t m '== 即第2秒末物体的坐标为(0，1.25m)。

例6：如图（甲）所示。

真空室中的电极K 发出的电子（初速度不计），经过U 0=1000V 的加速电场后，由小孔S 沿水平金属板A 、B 的中心线射入。

A 、B 板长=l 0.20m ，相距d=2.0×10－2m ，加在A 、B 两板间的电压U 随时间t 变化的U —t 图线如图（乙）所示。

设A 、B 间的电场可以看作是均匀的，且两板之外无电场。

在每个电子通过电场区域的极短时间内，电场可视为恒定。

两板右侧放有一个记录圆筒，筒的左侧边缘与极板右端相距b=0.15m ，筒绕其竖直轴匀速转动，周期T=0.20s ，筒的周长S=0.20m ，筒能接收到通过A 、B 板间射出的全部电子。

（1）以t=0时（见图（乙），此时U=0）电子打到圆筒记录纸上的点作为xy 坐标系的原点，并取y 轴竖直向上。

试计算，电子打到记录纸上的最高点的y 坐标和x 坐标（不计重力作用）。

（2）在给出的坐标纸（如下图）上，定量地画出电子打到记录纸上的点形成的图线。

[解析] (1)计算电子打到记录纸上的最高点的坐标设v 0为电子沿A 、B 板的中心线射入电场时的初速度，则20012mv U e = 电子在中心线方向的运动为匀速运动，电子穿过A 、B 板的时间为t0，00l v t = 电子在垂直于A 、B 板方向的运动为匀加速直线运动。

对于恰能穿过A 、B 板的电子，在它通过时加在两板间的电压uc 应满足201122C eU d t md=，联立上式得20c U V =。

此电子从A 、B 板射出时沿y 方向的分速度为0cy eU v t md= 以后，此电子做匀速直线运动，它打到记录纸上的最高点，设纵坐标为y ，由图1-42可得2y dy v b v -=，由以上各式解得2y cm =。

从题图给的u-t 图线可知，加于两板电压u 的周期T 0=0.10S ，u 的最大值u m =100V ，因为u c ＜u m ，在一个周期T 0内，只有开始的一段时间Δt 内有电子通过A 、B 板0T U U T mc=∆。

因为电子打在记录纸上的最高点不止一个，根据题中关于坐标原点与起始记录时刻的规定，第一个最高点的x 坐标为12tx S cm T ∆== 第二个最高点的x 坐标0212t T x S cm T ∆+== 第三个最高点的x 坐标03222t T x S cm T∆+== 由于记录圆筒的周长为20cm ，所以第三个已与第一个最高点重合，即电子打到记录纸上的最高点只有两个。

(2)电子打到记录纸上所形成的图线，如图所示。

【及时反馈】1．质量与电量均不同的一束带电粒子，经过同一电场加速后，垂直于电场方向水平射入平行板电场内，经过电场后的偏转角与下列因素有关的是（）A．粒子带电量越大，偏转角越大B．带电粒子质量越小，偏转角越大C．偏转角大小与带电粒子荷质比无关D．加速电压越小，偏转电压越大，偏转角越大2．(2011西宁模拟)质量为m、带电量为q的粒子以初速度V从中线垂直进入偏转电场，刚好离开电场，它在离开电场后偏转角正切为0.5。

下列说法中错误的是（）A．如果带电粒子的初速度变为原来的2倍，则离开电场后的偏转角正切为0.25 B．如果带电粒子的初动能变为原来的2倍，则离开电场后的偏转角正切为0.25 C．如果带电粒子的初动量变为原来的2倍，则离开电场后的偏转角正切为0.25 D．如果带电粒子的荷质比变为原来的2倍，则离开电场后的偏转角正切为0.25 3．在如图所示的装置中，A、B是真空中竖直放置的两块平行金属板，两板间电压可以根据需要而改变。

当两板间的电压为U时，质量为m，电量为－q的带电粒子以初速度v0从A板上的中心小孔沿垂直两板的虚线射入电场中，在非常接近B板处沿原路返回，不计粒子的重力，下列说法中正确的是（）A．带电粒子从A板飞向B板时，做匀减速直线运动，返回时做匀加速直线运动。

2012届高考物理静电场专题复习教案1
