G901-1混凝土结构施工钢筋排布规则与构造详图问题解答
v1.0可编辑可修改
1
06G901-1混凝土结构施工钢筋排布规则与构造详图
问题解答
06G90— 1有关问题的答疑（标院姚总对一些技术问题的答复） 问题1.框架梁柱节点区柱箍筋在其节点上下 （1/6）层高范围内是一 个连续的等距的箍筋加密区，“901 ”给出了出节点区（梁顶、梁底） 50布置层间柱箍筋的规定，这样“梁柱节点处柱”真的是分成了“ 3
个区域”，请问这是出于什么考虑呢
答：首先，在实际施工中，框架梁柱节点区及其上下 1/6层高范围箍
筋加密区并不是一个箍筋“连续等距离绑扎”的区域。通常需要在节 点区的梁底和梁顶位置各设置一道水平施工缝， 节点区下 方柱净高箍 筋、节点区箍筋、节点区上方柱净高箍筋是分三次进行绑扎的，因此 06G901标准图给出了下加密区箍筋、上加密区箍筋绑扎排布的起、止 位置。另外，由于框架梁柱节点区柱箍筋排布受到在节点区交叉通过 的梁上部纵筋（或下部纵筋）的影响，节点区范围柱箍筋也不是一个 理想的“连续等距离”的排布，06G901标准图也给出了节点区范围 柱箍筋的排布规则。
问题2. 06G901-1墙顶连梁，暗梁的弯折 lie 是基于什么考虑与
03G101-1的连梁有很大区别。请教以什么为准如果以901为准，可能 我们的量收不回来！
答：连梁顶层端节点处，是由连梁和剪力墙边缘构件形成的类似一个 弯折构件的边端节点；暗梁顶层端节点处，是由水平暗梁加强带和剪 力墙边缘构件形成的边端转角。无论是弯折构件的边端节点还是加强 构造的边端转v1.0可编辑可修改
2
角，都是结构薄弱环节且受力较复杂，构造需要加强，构 造做法应体现边端转角节点构造的连续性和可靠性。
问题3.请问，06G901-1剪力墙的水平分布筋起步是 50,而04G101-3,
06G101-6中剪力墙水平分布筋起步是墙身水平筋间距的 1/2呢
答：剪力墙的水平分布筋起步是50还是水平筋间距的1/2都没有原则 问题，标准图06G901-1将起步筋排布位置（如梁箍筋、柱箍筋、剪力 墙水平筋等）都确定为50mm作为标准排布构造，便于记忆和施工操作。
问题4. 06G901-1中约束边缘暗柱构造，墙身水平筋弯钩 10d，而
03G101-1中是15d请问以哪个为准
答：规范中要求：对于端部暗柱墙和端部无暗柱墙“剪力墙水平分布 筋应伸至墙端，并向内水平弯折10d后截断”。另外，15d长度有时会 大于墙厚。
问题5. 03G101-1P50页，注3.:“所有暗柱纵向钢筋搭接范围内的箍 筋间距要求同40页注的第2条”，当图纸设计暗柱纵筋为© 12,箍筋 为©
8@100这种情况在纵筋的搭接范围是否也按 @60加密 答：“纵向受拉钢筋搭接长度范围内箍筋间距不应大于搭接钢筋较小直 径的5倍，且不应大于100mfri。是规范的基本构造要求，暗柱纵向钢 筋搭接范围内的箍筋间距也应遵循此要求。
问题6. 06G901-1P3-2页，“约束边缘转角墙构造（二）”非阴影区外
圈封闭箍筋由墙体水平分布筋替代，当图纸设计约束边缘拉钩间距为 v1.0可编辑可修改
3
@100而水平筋间距为@200这种情况约束边缘的拉钩应怎样设置是 一种拉钩钩住水平筋，另一种拉钩钩住竖向纵筋，还是有其它什么处 理方法
答：要求拉钩同时钩住水平和竖向分布筋。
问题7.当剪力墙钢筋配置多于两排时，中间排水平筋端部构造同内侧 水平筋的构造即弯15d的弯钩，在实际施工中按此要求施工难度较大， 有什么变通的方法没有能不能不带 15d弯钩呢
答：剪力墙钢筋配置多于两排时，中间排水平筋端部构造同内侧水平 筋，即端部需有15d的弯折段。端部弯折段可水平弯折，向上弯折或 向下弯折。施工虽有些麻烦，但15d的弯折段不能取消。
问题8. 03G101-1P38页，构造C当直锚长度》lae时，柱纵筋为直 锚，一般情况梁的截面比柱小，那么柱的四角钢筋是弯锚还是直锚 答：框架顶层中间接点柱纵筋直锚构造与梁截面宽度无关，当自梁底 边算起直锚长度》lae时，柱纵筋可采用直锚，但必须伸至柱顶。柱 的四角纵筋与各边中间纵筋构造相同，也是直锚。
问题9. 03G101-1P68页 网格区域内的井字梁是否可以作为板的支座
答：井字梁当然是与其相连板的支座。
问题10. 06G901-1P1-5页 图6-1梁、柱、剪力墙箍筋和拉筋弯钩构
造中箍筋的平直段非抗震为5d,请问怎样理解比如有一工程抗震等级 为二级，框架梁的箍筋弯钩平直段是 10d，是不是次梁的箍筋平直段 为5d这样理解对吗
答：“非抗震”是指不考虑抗震设防要求的结构构件。 一般情况，次梁
在计算和构造时无抗震特殊要求，次梁箍筋末端 135°弯钩的弯后平 直段v1.0可编辑可修改
4
为5d是可以的，但对于悬挑梁、受扭梁的箍筋末端弯后平直段应 为10d。对箍筋末端弯钩的构造要求，是保证箍筋对混凝土核心起到 有效约束作用的必要条件。具体工程中，构造要求应以设计要求为准。 问题11.
06G901-1P2-1页 框架梁下部纵筋在1/4范围内设置接头， 当有抗震要求时是不是只能采用等强度高质量的机械连接接头如采 用闪光对焊或搭接焊，在此部位连接可以吗如果不可以，抗震框架梁 下部纵筋采取在1/4以内加密区以外，用闪光对焊或搭接焊连接是否 可行 答：因具体工程情况变化多样，如梁跨度大小不同、承受的荷载情况 不同、结构的重要性不同等，为确保构造应用的安全可靠，对于梁下 部 纵筋允许连接的情况，06G901标准图给出了比较具体的条件** “梁 下部纵筋贯穿中间支座时，可在梁端ln/4 范围内连接，在此范围内 连接钢筋面积百分率不应大于
50 %，相邻钢筋连接接头应在支座左 右错开设置。当有抗震要求时，应采用等强度高质量的机械连接接头”。 同时在另一条中要求“梁的同 一根纵筋在同一跨内设置连接接头不得 多于一个。悬臂梁的纵向钢筋不得设置连接接头”)。考虑机械连接相 对焊接在施工操作上比较容易保证质量，且连接质量通过观察和现场 检验比较容易得到检查，同时机械连接的适用范围较广，因此对于梁 下部纵筋的连接方式上选择 了机械连接。实际工程中，当设计对梁纵 向钢筋连接方式与位置有具体要求时，应以设计要求为准。
问题12. 06G901-1P3-10页左图：墙端部洞口连梁左上角有》LLE( LL)
的图示标注，那么请问》LLE ( LL)是如何计算，是、、还是其他的陈 青来老师的《钢筋混凝土结构平法设计与施工规则》中对剪力墙端部 顶层洞v1.0可编辑可修改
5
口连梁的构造上部纵筋仍然是带 15d的弯钩，只是对顶层边框 梁和顶层暗梁的构造做了调整，并且他的上部纵筋在端部的弯折也是
> lae或》la ;有人认为：这个节点是柱筋在顶部收头，梁筋在柱中 锚固，laE或者la是合理的，不知对否
答：连梁顶层端节点处，是由连梁和剪力墙边缘构件形成的类似弯折 构件的边端节点，在构造处理上连梁顶层端节点与连梁中间层端节点 应有所不同(对于跨高比不小于5按框架梁设计的顶层端部连梁，端 部节点更接近框架顶层端节点的受力状态)。边端节点是薄弱环节且受 力较复杂，因此构造需要加强，同时构造做法应体现边端转角节点构 造的连续性和可靠性。06G901-1采用连梁上部纵筋伸至剪力墙边缘构 件外边与边缘构件纵筋搭接》LLE (LL)的构造做法。LLE ( LL)可按
()计算。
问题13.屋面框架梁纵向钢筋锚固在框架柱内，上部纵筋锚入框架柱 内的长度一般为》或伸至梁底，在这个锚固长度范围内能不能进行闪 光对焊或机械连接接长(钢筋长度不足，进行接长，距弯曲点 10d以
外)，理论依据是什么
答：规范规定通常情况下梁纵向钢筋连接要求： 1.在受力较小处；2.
相邻钢筋接头相互错开；3.位于同一连接区段内，接头面积百分率不 大于50%。另外因框架节点处受力和钢筋排布较为复杂，连接点也不 应在节点处设置。
1.框架顶层端节点梁上部纵筋受力较大，特别是在节点处受力较为复 v1.0可编辑可修改
6
杂，因此此范围不应设置连接点。
2.梁下部纵筋可否将连接点设置于柱支座节点内， 情况较复杂，没有
统一要求，但通常节点受力较为复杂，且除柱纵筋、箍筋外，还有梁 双
向纵筋在节点处交叉，钢筋配置较密，在节点处设置连接点给钢筋 排布带来更多的不利影响。因此，通常梁下部纵筋连接点也不设置在 节点处。
问题14.墙在层高处变截面（300变200），梁是300宽的，请教这
梁是否按屋面梁算
答：上边还有墙，虽然变截面，但端部节点并不是框架顶层端节点，
因此钢筋直锚即可
问题15. 06G--901P58页：剪力墙立筋在LL纵筋外侧，剪力墙水平 筋又在剪力墙立筋外边，LL的箍筋宽度二LL截面宽度-剪力墙两侧保 护层厚度-剪力墙两侧立筋直径-剪力墙两侧水平筋的直径。如果剪力 墙筋的直径大点，最后LL的截面积就得减10厘米多，300mn宽的LL 箍筋有时就得达到200左右。对结构有影响吗
答：剪力墙水平分布钢筋，竖向分布钢筋与连梁钢筋的排布位置关系 只能按901-1规则去做，对连梁截面的影响是无法避免的，应由设计 考虑
问题16.框架柱变截面柱收头，03G101-1上是200+C 06G901-1上
是12d，这两个值是不是该取大值
答：按规范要求取12d即可
问题17. 一般的KL梁，如果一边的支座是框架柱，一边支座是另一 架KL。那么请问支座是梁的那头节点是按 L梁做，还是按KL梁做啊 答：如果是按框架梁标注的那么与柱相接的一端可按框架节点处理。 v1.0可编辑可修改
7
如果设计没有特殊要求，那与梁连的那头是可以按 L处理。有时设计
也未全面考虑，KL或L的标注也较随意，为安全可靠此情况节点处理 方案应与设计洽商，设计有义务明确给出构造方案，设计构造必须首 先以安全可靠为前提， 并充分考虑施工建造的适应性，该多用的钢筋 就应多用，并不是浪费。此观点反之不成立。
问题18.我想问一下，这种梁，一端支座是 KL，一端是墙。这种KL 在墙壁的那头节点按什么做比较合理呢
答：规范表述：楼面梁与剪力墙连接时，梁内纵向钢筋应伸入墙内， 并可靠锚固。可靠锚固的概念落实到具体构造方案上，应根据实际具 体情况（跨度大小，荷载大小，该梁的重要性）由设计单位给出。当 然本图采用屋面顶层端节点的构造做法是比较可靠的。关于梁与剪力 墙的节点构造是KL构造还是L构造，应由设计人员根据具体工程情况 确定。
问题19.有的工程要求板上隔墙加筋，或者是加板内暗梁， 那么，布
置了相对于板筋较粗的加筋以后，板筋可以扣掉吧
答：如果仅布置了加筋，板筋不应扣掉。如果是暗梁，暗梁范围内的 板纵筋可以扣除。
问题20.板上部负筋的分布筋末端一般不设弯钩.CAC软件计算的分布 筋末端有180度的弯钩，请问不设弯钩正确吗
答：CAC故法正确，板分布钢筋为HPB235时，末端应做180度弯勾，
原因如下：一，分布钢筋需要承受分布局部内力，二：需承受温度应 力及混凝土收缩应力此确定分布筋处于受拉状态，根据规范 规定

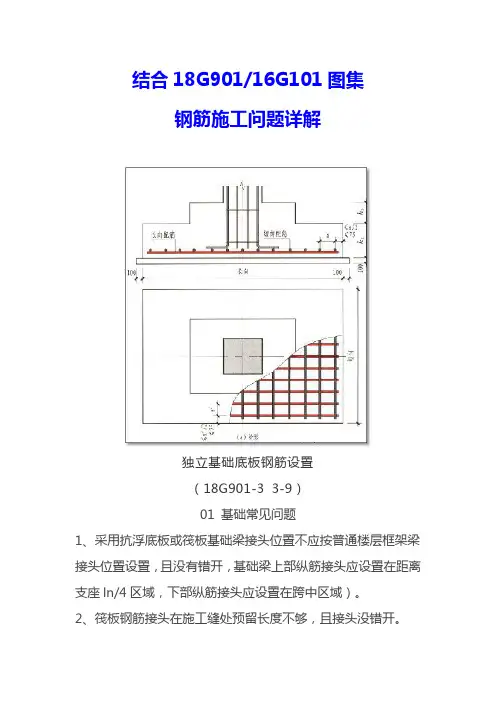

结合18G901_16G101图集,详解钢筋施工的常见问题点!
2019/12/24结合18G901/16G101图集，详解钢筋施工的常见问题点！
https:///s?__biz=MzA3NzA3MDExMQ==&mid=2651293096&idx=2&sn=570daa1370c23c9a6c640b7b73816236&chksm=84a4…1/19结合18G901/16G101图集，详解钢筋施工的常见问题点！
工程注考联盟注册考试最新资讯/考试知识，推荐关注！关注
来源：百度文库，编制单位：重庆华硕建设有限公司如有侵权，请联系删除
01基础常见错误
1、采用抗浮底板或筏板基础梁接头位置不应按普通楼层框架梁接头位置设置，且没有错开，基础梁上部纵筋接头应设置在距离支座ln/4区域，下部纵筋接头应设置在跨中区域）。2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。3、独立基础底板钢筋排布，长向钢筋应置于短向钢筋之下。
独立基础底板钢筋设置（18G901-3 3-9） 7月12日筑龙结构设计2019/12/24结合18G901/16G101图集，详解钢筋施工的常见问题点！
https:///s?__biz=MzA3NzA3MDExMQ==&mid=2651293096&idx=2&sn=570daa1370c23c9a6c640b7b73816236&chksm=84a4…
2/19基础梁纵筋接头位置设置（18G901-3 3-9）
4、筏板面积较大时，可按25%百分率接头设置搭接长度，现场仍按50%接头百分率设置搭接长度，导致钢筋接头浪费。5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。
受拉钢筋锚固长度设置（16G101-3 P61）
6、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度。2019/12/24结合18G901/16G101图集，详解钢筋施工的常见问题点！
结合18G90116G101图集钢筋施工问题详解
结合18G901/16G101图集钢筋施工问题详解
独立基础底板钢筋设置
（18G901-33-9）
01基础常见问题
1、采用抗浮底板或筏板基础梁接头位置不应按普通楼层框架梁
接头位置设置，且没有错开，基础梁上部纵筋接头应设置在距离
支座ln/4区域，下部纵筋接头应设置在跨中区域）。
2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。3、独立基础底板钢筋排布，长向钢筋应置于短向钢筋之下。
基础梁纵筋接头位置设置（18G901-33-9）
4、筏板面积较大时，可按25%百分率接头设置搭接长度，
现场仍按50%接头百分率设置搭接长度，导致钢筋接头浪费。
5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则
太短，不能满足规范所要求的长度。底板通长筋没绑扎成平
行直线，导致同截面钢筋根数不同。
受拉钢筋锚固长度设置（16G101-3P61）
6、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯
折长度。
封边构造设置要求（16G101-3P93）7、当独立基础底板长度≥2500时，除外侧钢筋外，底板配
筋长度可取相应方向底板长度的0.9倍，交错放置，可以节
约独立基础钢筋用量。当非对称独立基础底板长度≥2500，但改基础某侧从柱中心
至基础底板边缘的距离＜1250时，钢筋在该侧不应减短。
独立基础底板配筋长度剪短10%构造（16G101-3P70）
02柱常见错误
1、顶层边柱均未设置弯折，16G101规定是当采用柱外搭接
时，柱外侧可不弯折，但柱内侧钢筋当梁高度小于锚固时均
要求弯折。优先选用梁锚柱，节省钢筋。2、顶层中柱通常需要弯折，但如果顶层中柱纵筋在梁内满足
直锚就不需要弯折。
顶层边柱纵筋设置(16G101-1P67)
顶层中柱纵筋设置(16G101-1P68)
3、柱梁节点处柱箍筋未设置或间距太大。柱梁节点是核心节
点，是抗震的关键节点，不能省掉梁柱节点内的箍筋。4、钢筋翻样时，柱上下钢筋根数发生变化区域没在下层调整
竖向钢筋长度，因而柱纵筋没有长短交错，导致接头未能错
(完整word版)混凝土结构施工钢筋排布规则与构造详图封皮
(完整word版)混凝土结构施工钢筋排布规则与构造详图封皮
混凝土结构施工钢筋排布规则与构造详图
（现浇混凝土框架、剪力墙、框架—剪力墙）
图集号：06G901-1
实行日期：二零零六年十二月一日
(完整word版)混凝土结构施工钢筋排布规则与构造详图封皮
混凝土结构施工图平面整体表示方法制图规则和构造详图
（现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构）
图集号：03G101-1
实行日期：二零零六年十二月一日
混凝土结构施工图平面整体表示方法制图规则和构造详图 (完整word版)混凝土结构施工钢筋排布规则与构造详图封皮
（筏形基础）
图集号：04G101-3
实行日期：二零零四年三月一日
混凝土结构施工图平面整体表示方法制图规则和构造详图 (完整word版)混凝土结构施工钢筋排布规则与构造详图封皮
（独立基础、条形基础、桩基承台）
图集号：06G101-6
实行日期：二零零六年九月一日
混凝土结构施工图平面整体表示方法制图规则和构造详图
(完整word版)混凝土结构施工钢筋排布规则与构造详图封皮
（现浇混凝土楼面与屋面板：适用于主体结构为混凝土结构及砌体结构）
图集号：04G101-4
实行日期：二零零四年十二月一日

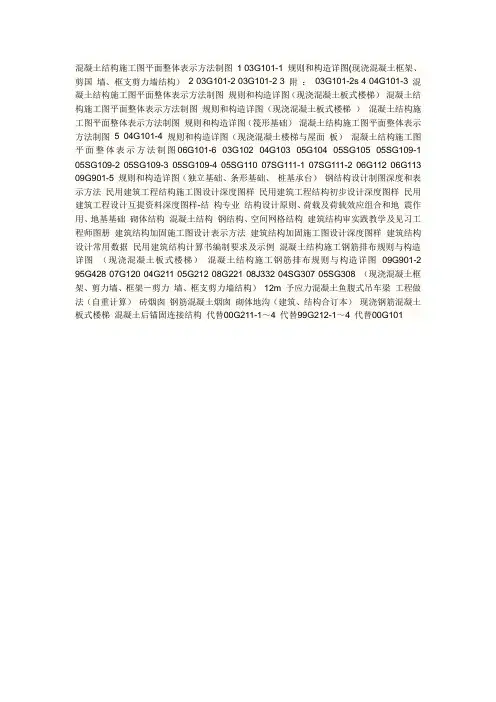

混凝土结构施工图平面整体表示方法制图 1 03G101
