手动液压堆高车是手动堆高车的一种，它使用机电一体化液压站，是无污染，无动力的装卸产品，对于那些有防火，防爆要求的场地（如印刷车间，油库，码头，仓库等）更为适用。
适用于机械制造，造纸，印刷，搬运，物流等行业。
手动液压堆高车主要由车架部件、液压部件、货叉部件、链条等组成。
起升货物时，关闭卸荷阀，上下摇动手把（或上下踩踏脚踏把），使压力油进入油缸，推动柱塞杆，使链条带动货叉部件起升货物。
下降货物时，打开卸荷阀，油缸内的压力油回流到油箱内、活塞杆下降，货叉部件靠自重下降到底部。
操作步骤：
1）、用前检查
各螺栓紧固可靠，无缺失、松动现象；
链条完整、润滑良好，链片无损坏、扭曲现象；
提升导向轮润滑、紧固可靠，无磨损、裂缝现象；
各运动部位润滑良好，如出现磨损情况及时调整、维修。
2）、操作步骤
2.1关闭卸荷阀，上下摇动手把（或上下踩踏脚踏把），此时链条带动货叉缓缓起升。
2.2打开卸荷阀，油缸内的压力油回流到油箱内，活塞杆下降，货叉部件靠自重应能自然下降到底部。
（自然下降速度的快慢可通过卸荷阀的开度的大小进行控制）
2.3运行中注意是否平稳，若发现卡滞、杂音、不动作等异常情况应及时调整、维修。
液压泵堆垛车结构制作流程及注意事项
液压泵堆垛车结构制作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!液压泵堆垛车结构制作流程及操作注意事项液压泵堆垛车是一种广泛应用于物流、仓储等行业的机械设备，主要用于货物的堆垛和搬运。
堆高车ppt
全电动堆高车
3.全电动堆高车
例如： 例如： MS03040: 全电动堆高车 X牵引电池 三节全自由提 升门架
全电动堆高车
4.侧架式
例如： 例如： MS03014: 全电动侧边操作堆高车1200/1500kg 全电动侧边操作堆高车 货叉最大高度2450mm、2900mm、 、 货叉最大高度 、 3100mm、3300mm、 、 、
手动堆高车
3.手摇式堆高车
简单简介： 简单简介： 采用独特的行星齿轮机构， 采用独特的行星齿轮机构， 结构紧凑，可自锁， 结构紧凑，可自锁， 安全省力比手动液压式堆高车 更加节省通道距离 符合欧洲EN1757-1:2001标准 标准 符合欧洲
手动堆高车
4.手动宽腿型
●重型设计 ●独特技术快速起升系统 紧凑型设计，坚固、 ●紧凑型设计，坚固、精密钢结构 德国密封材料制成高品质液压泵、 ●德国密封材料制成高品质液压泵、 油缸和密封圈，大大提高密封性能， 油缸和密封圈，大大提高密封性能， 节省维修成本 重型“ ” ●重型“C”型钢门架坚固安全 ●内装冲程上限旁通阀门 符合欧洲EN 1757-1：2001标准 ●符合欧洲 ： 标准 01
全电动堆高车
6.双门架型
例如： 例如： MS03039:全电动堆高车 (有踏板 额定 有踏板) 全电动堆高车 有踏板 载荷2000KG 起升高度 起升高度2500MM 货叉尺 载荷 货叉外宽590MM 最小 寸1125*180MM 货叉外宽 转弯半径1750MM 转弯半径 MS03078:全电动堆高车 载重 全电动堆高车 载重1000kg 货 叉长度1150mm 货叉最大高度 叉长度 3000mm 加踏板 MS03079:全电动堆高车 载重 全电动堆高车 载重1000kg 货 叉最大高度2500mm、3500mm 叉最大高度 、 MS03081:全电动堆高车 载重 全电动堆高车 载重1500kg 货 叉最大高度2500mm、3000mm、 叉最大高度 、 、 3500mm
手动液压堆高车设计(任务书)

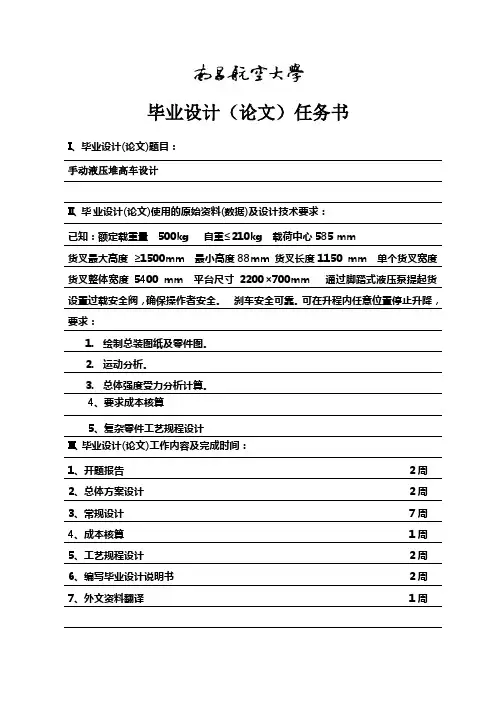

毕业设计（论文）任务书I、毕业设计(论文)题目：手动液压堆高车设计II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：已知：额定载重量 500kg 自重≤210kg 载荷中心585 mm货叉最大高度≥1500mm 最小高度88mm 货叉长度1150 mm 单个货叉宽度160 mm 货叉整体宽度5400 mm 平台尺寸2200×700mm 通过脚踏式液压泵提起货物，设置过载安全阀，确保操作者安全。
刹车安全可靠。
可在升程内任意位置停止升降，要求：1.绘制总装图纸及零件图。
2.运动分析。
3.总体强度受力分析计算。
4、要求成本核算5、复杂零件工艺规程设计I I I、毕业设计(论文)工作内容及完成时间：1、开题报告 2周2、总体方案设计 2周3、常规设计 7周4、成本核算 1周5、工艺规程设计 2周6、编写毕业设计说明书 2周7、外文资料翻译 1周Ⅳ、主要参考资料：1、沈纫秋主编《工程材料与制造工艺教程》北京：航空工业出版社1991.52、机械设计手册新版第4卷液压、气动与液力传动与控制北京：机械工业出版社3、徐灏主编《机械设计手册》，北京：机械工业出版社，1995。
124、液压传动，章宏甲主编。
北京：机械工业出版社，20025、T. Morita, Y. Sakawa, Modeling and control of power shovel, Transactions of SICE 22 1 1986 69–75航空制造工程学院机械设计制造及其自动化专业类班学生（签名）：日期：自年月日至年月日指导教师（签名）：助理指导教师(并指出所负责的部分)：系（室）主任（签名）：附注:任务书应该附在已完成的毕业设计说明书首页。

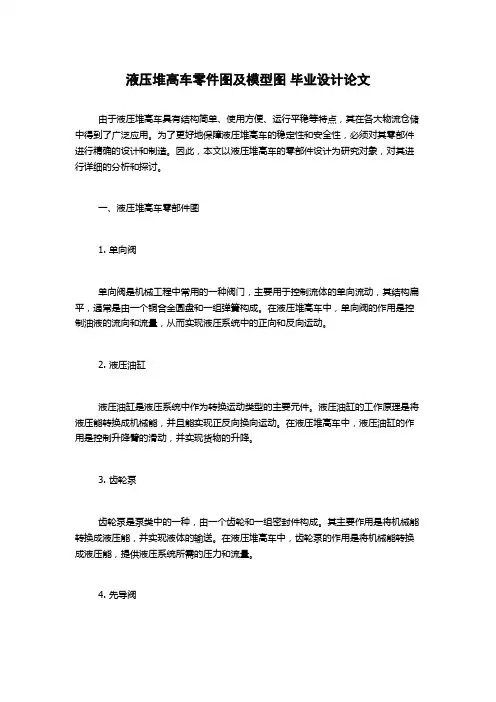

液压堆高车零件图及模型图 毕业设计论文
