全热交换器 性能描述

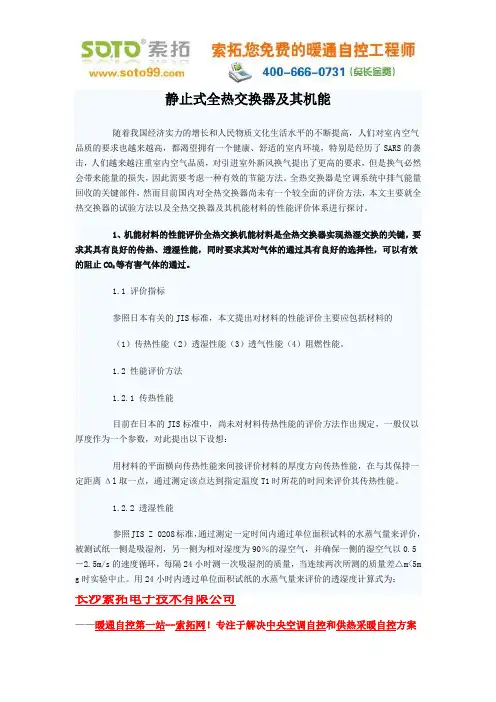

静止式全热交换器及其机能
静止式全热交换器及其机能随着我国经济实力的增长和人民物质文化生活水平的不断提高，人们对室内空气品质的要求也越来越高，都渴望拥有一个健康、舒适的室内环境，特别是经历了SARS的袭击，人们越来越注重室内空气品质，对引进室外新风换气提出了更高的要求，但是换气必然会带来能量的损失，因此需要考虑一种有效的节能方法。
全热交换器是空调系统中排气能量回收的关键部件，然而目前国内对全热交换器尚未有一个较全面的评价方法，本文主要就全热交换器的试验方法以及全热交换器及其机能材料的性能评价体系进行探讨。
1、机能材料的性能评价全热交换机能材料是全热交换器实现热湿交换的关键，要求其具有良好的传热、透湿性能，同时要求其对气体的通过具有良好的选择性，可以有效的阻止CO2等有害气体的通过。
1.1 评价指标参照日本有关的JIS标准，本文提出对材料的性能评价主要应包括材料的（1）传热性能（2）透湿性能（3）透气性能（4）阻燃性能。
1.2 性能评价方法1.2.1 传热性能目前在日本的JIS标准中，尚未对材料传热性能的评价方法作出规定，一般仅以厚度作为一个参数，对此提出以下设想：用材料的平面横向传热性能来间接评价材料的厚度方向传热性能，在与其保持一定距离Δl取一点，通过测定该点达到指定温度T1时所花的时间来评价其传热性能。
1.2.2 透湿性能参照JIS Z 0208标准，通过测定一定时间内通过单位面积试料的水蒸气量来评价，被测试纸一侧是吸湿剂，另一侧为相对湿度为90％的湿空气，并确保一侧的湿空气以0.5－2.5m/s的速度循环，每隔24小时测一次吸湿剂的质量，当连续两次所测的质量差△m<5m g时实验中止。
用24小时内透过单位面积试纸的水蒸气量来评价的透湿度计算式为：长沙索拓电子技术有限公司——暖通自控第一站--索拓网！专注于解决中央空调自控和供热采暖自控方案1.2.3 透气性能透气性能的评价方法分ISO透气度和透气抵抗度（Gurley method）两种。
