聚甲醛(POM)赛钢,性能

聚甲醛百科名片聚甲醛结构式聚甲醛(英文：polyformaldehyde)热塑性结晶聚合物。

被誉为“超钢”或者“赛钢”，又称聚氧亚甲基。

结构为，英文缩写为POM。

通常甲醛聚合所得之聚合物，聚合度不高，且易受热解聚。

简介1955年前后杜邦公司由甲醛聚合得到甲醛的均聚物。

聚甲醛很易结晶，结晶度70％以上。

均聚甲醛的熔融温度为180℃左右。

聚甲醛学名聚氧聚氧亚甲基（简称POM）。

性质聚甲醛是一种没有没有侧链，高密度，高结晶性的线性聚合物，具有优异的综合性能。

聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40- 100°C温度范围内长期使用。

它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。

很不耐酸，不耐强碱和不耐月光紫外线的辐射。

聚甲醛的拉伸强度达70MPa，吸水性小，尺寸稳定，有光泽，这些性能都比尼龙好，聚甲醛为高度结晶的树脂，在热塑性树脂中是最坚韧的。

具抗热强度，弯曲强度，耐疲劳性强度均高，耐磨性和电性能优良。

比重 1.43熔点175°C伸强度（屈服） 70MPa伸长率（屈服） 15%（断裂） 15%冲击强度（无缺口） 108KJ/m2（带缺口） 7.6KJ/m2均聚甲醛的合成一般以甲醛的水溶液在酸的存在下缩合聚合。

得到聚合度为100以上的a-聚甲醛，然后将其加热分解成甲醛气体，经精制和脱水后，通常利用部分预聚合的方法纯化单体，然后通入含少量引发剂的干燥溶剂中进行聚合。

因为水的存在，使分子量显著降低。

引发剂可用路易斯酸或碱等。

但大多用叔胺进行负离子加成聚合，反应如下：聚甲醛的端基为半缩醛（—CH2OH），当温度高于100℃ 时，端基易断裂，一般需经端基处理使之稳定化。

稳定化处理后可耐热到230 ℃。

多聚甲醛可在 170～200 ℃的温度下加工，如注射、挤出、吹塑等。

主要用作工程塑料，用于汽车、机械部件等典型应用范围POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。

由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。

注塑模工艺条件:干燥处理：如果材料储存在干燥环境中，通常不需要干燥处理。

熔化温度：均聚物材料为190~230℃；共聚物材料为190~210℃。

模具温度：80~105℃。

为了减小成型后收缩率可选用高一些的模具温度。

注射压力：700~1200bar注射速度：中等或偏高的注射速度。

流道和浇口：可以使用任何类型的浇口。

如果使用隧道形浇口，则最好使用较短的类型。

对于均聚物材料建议使用热注嘴流道。

对于共聚物材料既可使用内部的热流道也可使用外部热流道。

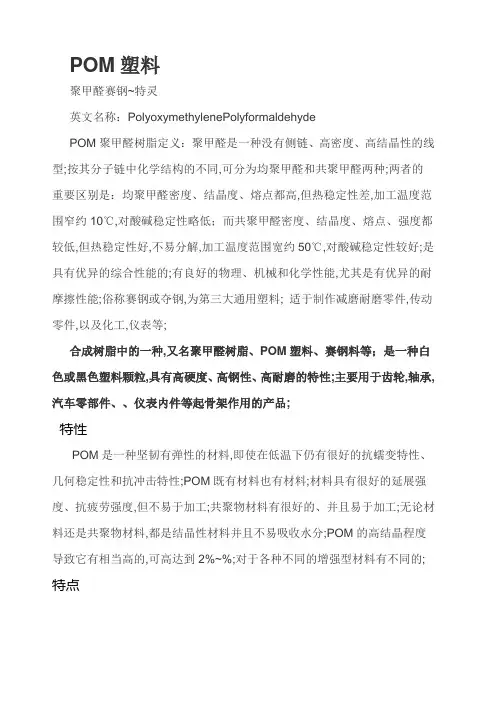

化学和物理特性POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。

POM既有均聚物材料也有共聚物材料。

均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。

共聚物材料有很好的热稳定性、化学稳定性并且易于加工。

无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。

POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。

对于各种不同的增强型材料有不同的收缩率。

聚甲醛（pom）是一种性能优良的工程塑料，在国外有“夺钢”、“超钢”之称。

pom具有类似金属的硬度、强度和钢性，在很宽的温度和湿度范围内都具有很好的自润滑性、良好的耐疲劳性，并富于弹性，此外它还有较好的耐化学品性。

pom以低于其他许多工程塑料的成本，正在替代一些传统上被金属所占领的市场，如替代锌、黄铜、铝和钢制作许多部件，自问世以来，pom已经广泛应用于电子电气、机械、仪表、日用轻工、汽车、建材、农业等领域。

在很多新领域的应用，如医疗技术、运动器械等方面，pom也表现出较好的增长态势。

应用消费持续增长pom用在那些对润滑性、耐磨损性、刚性和尺寸稳定性要求比较严格的滑动和滚动的机械部件上，性能尤为优越，因此主要用于工业机械、汽车、电子电气、管件和灌溉用品等方面。

近年我国pom市场增长迅速，2002年我国pom市场表观消费量为13．657万吨，1990～2002年pom市场表观消费量年均增长率为11．7％。

预计2005年我国pom市场表观消费量为16．8万吨，2000～2005年pom市场表观消费量年均增长率将达到10．3％。

到2010年，我国pom市场表观消费量将增加到19．7万吨，2005～2010年pom 市场表观消费量年均增长率将达到3．2％。

支持我国pom市场迅速发展的主要因素有：国民经济的整体发展使五大工程塑料之一的pom应用市场不断扩大，用量不断增加；我国pom生产原料价廉易得，pom生产和贸易利润丰厚；pom应用领域不断出现新突破，如改性材料的研究开发等。

鉴于我国市场需求的稳步增长，近期内pom的价格将继续保持稳中有升的趋势。

技术差距不容忽视尽管我国pom的市场需求不断攀升，但由于我国对pom的研制开发相对较晚，国内pom的生产规模、产量以及品种、质量始终不能满足市场的需求。

我国pom生产与国外先进水平相比，仍存在原料单耗高、装置规模小、质量不稳定、品种牌号少等问题。

例如，杜邦公司均聚工艺pom的甲醛（37％）吨单耗为2．56吨，还有报道为3．08吨，而国内生产pom的甲醛吨单耗为5～6吨，虽然经过改进有所下降，但差距仍然较大。

我国pom行业连续多年生产能力和产量都较低，生产能力和产量仍然不能满足市场的需求。

2002年我国pom生产厂家仅有3家，其中只有云天化集团公司的pom生产装置为万吨级（现已扩能为2万吨／年）。

2002年我国pom生产能力为1．28万吨／年，产量约为1万吨。

1966～2002年我国pom生产能力年均增长率为16．7％，产量年均增长率为18．8％，可见扩大国内pom厂家的生产能力势在必行。

预计2005年我国pom生产厂家将达到6家，总生产能力将可达13万吨／年；预计2010年我国pom生产能力为19万吨／年，2005～2010年pom生产能力年均增长率将达到7．9％。

造成我国pom产能增长不能满足市场需求的原因是：国内pom市场增长较快，而我国pom生产的基础比较薄弱；另外pom是资金和技术密集型的材料类化工产品，我国巨大的市场引起了国外大公司的关注，外国公司一直想以其产品占据我国市场，不愿转让技术，使国产pom的技术水平提高缓慢，不能满足用户需求；再有就是长期以来，我国经济体制和企业经营机制不符合市场经济规律，企业不能及时获得足够的资金投入，制约了pom生产的发展。

进出口不均衡我国pom产量虽然已有所增加，但仍然不能满足国内市场的需求，每年都要进口大量pom。

我国进口pom的主要国家和地区是日本、美国、韩国以及我国台湾省等。

2002年，我国pom进口量为13．557万吨，1995～2002年pom进口量年均增长率为26．3％。

我国每年也有少量pom的出口贸易，2002年，pom出口0．9万吨。

我国高科技工业和新兴产业的发展，使其对工程塑料的需求大幅度增加。

pom作为一种对多种产业都十分适用的工程塑料，发展前景看好。

据了解，现在国内有多家正在进行中的pom在建项目，如杜邦－旭化成（张家港）公司的pom项目已破土动工，上海蓝星化学新材料厂的pom拟建项目正在积极运作当中。

根据我国pom拟建项目的情况，在具有原料基础和技术基础的地点，引进资金和先进的技术设备，建设有经济规模的pom装置，将是我国pom产业发展的趋势。

ABS树脂和POM聚甲醛的区别ABS树脂是一种共混物，是丙烯腈-丁二烯-苯乙烯共聚物，英文名Acrylonitrile-butadine-styrene(简称ABS)，这三者的比例为20:30:50(熔点为175℃)。

只要改变其三者的比例、化合方法、颗粒的尺寸，便可以生产出一系列具有不同冲击强度、流动特性的品种，如把丁二烯的成份增加，则其冲击强度会得到提高，但是硬度和流动性就会降低，强度和耐热性变会减少。

ABS是一种综合性能十分良好的树脂，无毒，微黄色，在比较宽广的温度范围内具有较高的冲击强度，热变形温度比PA、PVC高，尺寸稳定性好，收缩率在0.4%～0.8%范围内，若经玻纤增强后可以减少到0.2%～0.4%，而且绝少出现塑后收缩。

ABS具有良好的成型加工性，制品表面光洁度高，且具有良好的涂装性和染色性，可电镀成多种色泽。

ABS尚具有良好的配混性，可与多种树脂配混成合金(共混物)，如PC/ABS、ABS/PC、ABS/PVC、PA/ABS、PBT/ABS等，使之具有新的性能和新的应用领域，ABS若与MMA掺混可制成透明ABS，透光率可达80%。

POM 聚甲醛.（赛钢）化学和物理特性POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。

POM既有均聚物材料也有共聚物材料。

均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。

共聚物材料有很好的热稳定性、化学稳定性并且易于加工。

无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。

POM的高结晶程度导致它有相当高的收缩率，可高达到2%～3.5%。

对于各种不同的增强型材料有不同的收缩率。

POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。

由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等此类半成品是用delrin®材料制造而成，机械性能稍优于共聚甲醛，弹性优异，表面硬度大，动态摩擦性能非常优异。

改性产品：轴承级均聚甲醛：咖啡色。

PTFE改性。

与通用级均聚甲醛相比，除拥有纯均聚甲醛的优点和性能外，还因添加了PTFE，在制品表面形成一层薄薄的PTFE滑动膜，因此滑动性能极好，吸水性低。

半结晶的共聚甲醛（POM-C），具有良好的物理性能，吸水率低，耐疲劳强度高，刚性好，机械加工简单方便，尺寸稳定性好，产品的尺寸公差小，良好的滑动和耐磨性能，满足食品加工的要求。

通用级共聚甲醛有白色和黑色的产品可以选择，其具有耐有机溶液，便于机加工，高强度和硬度，吸水性低，便于机加工，黑色品种抗紫外线性能强，黏性低，滑动性能好。

改性产品：抗静电级：黑色。

此种导电POM主要是添加了导电碳黑，除了拥有通用级优点和性能外，导电系数较为稳定，且抗紫外线。

玻纤增强：与通用级共聚甲醛相比，添加玻璃纤维增强主要是增加了机械性能，特别是拉伸强度，而压缩强度，高温下的尺寸稳定性等也有所提高增韧改性：蓝色。

与通用级共聚甲醛相比，除拥有纯共聚甲醛的优点和性能外，其韧性有了明显提高滑动性能好，耐磨系数高，吸水性低。
