华科仪HK-208型磷酸根分析仪使用说明书v10
说明书(实验室版)
4.4 屏幕显示和菜单操作方法
4.4.1 屏幕显示
在测量状态时，显示内容如下： 主显示 测量信号 mv 值
2.1mg/L
1650mv
05/10/06 13:11:30 状态
测量
周四
时间显示
图 3 测量状态显示内容
北京边华电化学分析仪器有限公司
第 4 页 共 13 页
Tel： （010）62471903
3．技术参数
测量范围：0mg/L~20mg/L 基本误差：± 1%F.S 重 复 性：1% 稳 定 性：± 1%F.S/4h 供电电源：220VAC/50Hz,<30W 工作条件：环境温度 10℃~40℃ 相对湿度≤85% 无强烈振动及腐蚀性气体 样品条件：水样温度 10℃~40℃ 水样中不溶物直径≤5µm 尺 重 寸：233mm× 210mm× 305mm（L× H× W） 量：5.2kg
① 时间修改 ② 记事本 ③ 维护 ④ 标定
⑤ 历史记录 ⑥ 厂家联系
V2005-C1.1
图 4 主菜单
用上、下键移动光标，或修改数值后，按确认键即确认该项操作，按退出键则 逐级退出，直至测量状态。面板右侧是两个屏幕亮度调节键，按位于上部的键可以 增强亮度，按下部的键可以降低亮度。
华科仪HK-3C型台式精密酸度计使用说明书v22
4.2 开机 ........................................................................ 5 4.3 测量界面 .................................................................... 5
4.3.1 测量数据的保存 ........................................................ 5 4.4 程序单元说明 ................................................................ 6
2.2.3 安装新的 ATC 温度电极 将温度电极与主机后面板的 ATC 输入孔连接，即将接头牢固地插入孔内。（见图 2.1）
pH 电极接口
温度电极接口
电源开关
图 2.1 主机后面板
电源线
2
HK-3C 型台式精密酸度计使用说明书
三、技术指标
显 示：中、英文显示，192×64 点阵液晶 测量范围：（0.00～14.00）pH 分 辨 率：0.01pH 仪表示值误差：±0.02pH 输入阻抗：不小于 1×1012Ω 响应时间（T90）：60s（25℃） 温度传感器：Pt1000 测温范围：（0.0～99.9）℃ 测温精度：±0.5℃ 测温分辨率：0.1℃ 温度补偿：（0.1～60.0）℃（手动或自动） 水样温度：（5～60）℃ 环境温度：（5～45）℃ 环境湿度：不大于 90%RH（无冷凝） 储运温度：（-25～55）℃（不包含电极，电极应高于 0℃） 供电电源：交流（198～242）V，频率 50Hz±1Hz 功 率：不大于 3W 外形尺寸：200mm×210mm×65mm（长×宽×高） 重 量：2kg
生化分析仪器操作说明书
生化分析仪器操作说明书操作说明书一、产品简介生化分析仪器是一种用于测定生物样品中化学成分的科学仪器。
本产品采用先进的技术和方法，能够快速、准确地提供关于样品中各种化学分析物的信息。
本操作说明书将详细介绍生化分析仪器的操作步骤和注意事项，以确保用户能够正确使用该仪器并获得准确的分析结果。
二、操作步骤1. 准备工作在使用生化分析仪器之前，需要进行一些准备工作。
首先，确保仪器正常工作，如检查电源和设备连接是否正常。
其次，确保使用的试剂和样品符合要求，并按照说明书准备好。
最后，将仪器置于干燥、无尘、通风良好的工作环境中。
2. 打开仪器按下仪器的电源开关，待仪器启动完成后，系统将显示主界面。
3. 样品处理将待分析的样品按照仪器的要求进行处理。
例如，对血液样本进行离心分离，去除红细胞等固体成分。
处理完成后，将样品放置在样品台上。
4. 设置分析参数根据所要分析的化学分析物的类型和要求，设置仪器的分析参数。
包括选择适当的分析方法和仪器的工作模式。
根据需要，还可以设置样品的稀释倍数、温度等。
5. 运行分析按下仪器界面上的“运行”按钮，开始进行样品分析。
仪器将根据所设置的参数自动进行分析过程。
分析过程中，用户可随时查看仪器显示的实时分析结果。
6. 结果解读分析完成后，仪器将显示出分析结果。
用户需要根据自己的需要和所分析物质的要求，进行分析结果的解读。
注意，不同样本的结果可能有所差异，需要依据标准值或参考范围进行判断。
7. 数据记录与保存用户可以将分析结果记录下来，以备后续参考和分析。
仪器通常提供数据输出接口，可以连接打印机或计算机，将数据保存为文件或打印出来。
三、注意事项1. 仪器操作前，务必阅读并理解本操作说明书。
任何不清楚的问题，应及时咨询仪器的生产厂家或相关专业人员。
2. 在使用仪器时，应严格按照仪器的工作要求进行操作。
不要随意更改或调整仪器的设置，以免影响分析结果的准确性。
3. 使用过程中，要注意个人安全和实验室的安全。

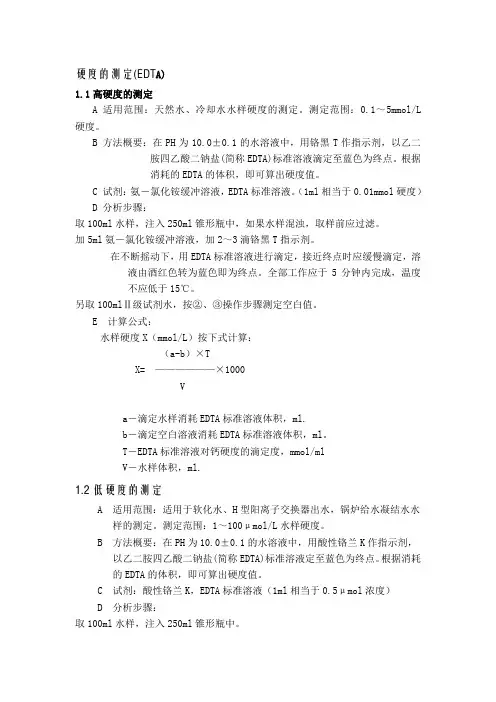

常用试验方法
硬度的测定(EDT A)1.1高硬度的测定A 适用范围：天然水、冷却水水样硬度的测定。
测定范围：0.1～5mmol/L 硬度。
B 方法概要：在PH为10.0±0.1的水溶液中，用铬黑T作指示剂，以乙二胺四乙酸二钠盐(简称EDTA)标准溶液滴定至蓝色为终点。
根据消耗的EDTA的体积，即可算出硬度值。
C 试剂：氨－氯化铵缓冲溶液，EDTA标准溶液。
（1ml相当于0.01mmol硬度）D 分析步骤：取100ml水样，注入250ml锥形瓶中，如果水样混浊，取样前应过滤。
加5ml氨－氯化铵缓冲溶液，加2～3滴铬黑T指示剂。
在不断摇动下，用EDTA标准溶液进行滴定，接近终点时应缓慢滴定，溶液由酒红色转为蓝色即为终点。
全部工作应于5分钟内完成，温度不应低于15℃。
另取100mlⅡ级试剂水，按②、③操作步骤测定空白值。
E 计算公式：水样硬度X（mmol/L）按下式计算：（a-b）×TX= ——————×1000Va－滴定水样消耗EDTA标准溶液体积，ml.b－滴定空白溶液消耗EDTA标准溶液体积，ml。
T－EDTA标准溶液对钙硬度的滴定度，mmol/mlV－水样体积，ml.1.2低硬度的测定A 适用范围：适用于软化水、H型阳离子交换器出水，锅炉给水凝结水水样的测定。
测定范围：1～100μmol/L水样硬度。
B 方法概要：在PH为10.0±0.1的水溶液中，用酸性铬兰K作指示剂，以乙二胺四乙酸二钠盐(简称EDTA)标准溶液定至蓝色为终点。
根据消耗的EDTA的体积，即可算出硬度值。
C 试剂：酸性铬兰K，EDTA标准溶液（1ml相当于0.5μmol浓度）D 分析步骤：取100ml水样，注入250ml锥形瓶中。
加1ml硼砂缓冲溶液，加2～3滴0.5%酸性铬兰K指示剂。
在不断摇动下，用EDTA标准溶液进行滴定，接近终点时应缓慢滴定，溶液由红色转为蓝色即为终点。
全部工作应于5分钟内完成，温度不应低于15℃。
分析仪器的使用和操作流程
分析仪器的使用和操作流程1. 仪器简介•分析仪器是用于测量、分析和控制物质组成和特性的科学仪器，广泛应用于实验室、工厂和研究机构等领域。
•分析仪器通常由硬件设备和软件系统组成，可以用于化学分析、光谱分析、质谱分析、物理性能测试等不同领域的应用。
2. 仪器准备在使用分析仪器之前，需要进行一些准备工作，以确保仪器正常运行。
2.1 检查仪器状态•检查仪器的外观是否完好，如有损坏或松动的部件应及时修复或更换。
•检查电源线是否接好，并确保电源电压与仪器要求相符。
•检查仪器的安全装置是否齐全，如紧急停止按钮、保护罩等。
2.2 进行校准和质控•根据仪器的说明书，进行仪器的校准程序。
•使用标准品进行质控，确保仪器测量的准确性和可靠性。
3. 仪器操作流程在开始使用分析仪器之前，需要进行以下操作流程。
3.1 打开仪器•按照仪器的操作说明，打开仪器的电源。
•预热仪器，根据仪器类型，预热时间可能会有所不同。
3.2 设置参数•根据实验需求，设置仪器的测量参数，如测量范围、采样速率、滤波器设置等。
•确保参数的设置符合实验要求，并根据需要进行调整。
3.3 样品准备•准备待测样品，并根据实验要求将样品处理或稀释。
•将样品放置或装入仪器中，确保样品与仪器接触良好。
3.4 启动测量•在设置好参数和样品准备后，点击仪器上的启动按钮，开始测量。
•仪器会自动进行测量，并根据设定的参数进行数据采集和处理。
3.5 数据分析•仪器完成测量后，会生成相应的数据和结果。
•使用仪器附带的分析软件，对数据进行分析和处理，生成实验结果。
3.6 数据记录和保存•在数据分析后，将实验结果记录下来，并保存在适当的格式中，如Excel表格或文本文件。
•可以根据需要，进行后续的数据处理和数据管理。
4. 仪器维护为了保证仪器的长期稳定运行，需要进行定期的维护工作。
4.1 清洁和消毒•定期对仪器进行清洁和消毒，以确保仪器的表面和内部的卫生状态。
•使用无纺布或棉布擦拭仪器表面，并使用适当的消毒剂进行消毒。

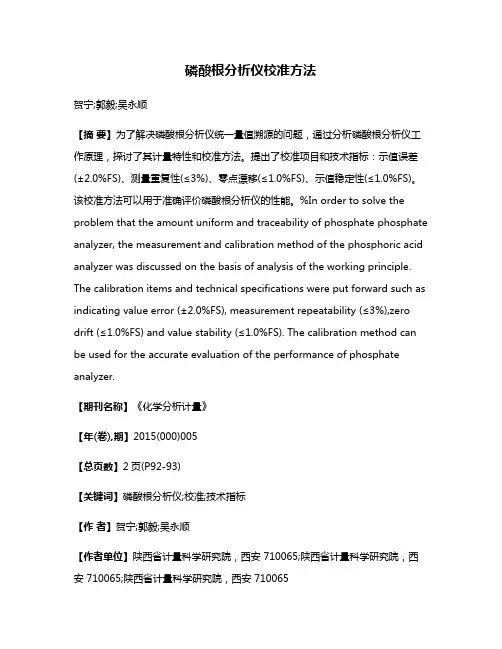

磷酸根分析仪校准方法
磷酸根分析仪校准方法贺宁;郭毅;吴永顺【摘要】为了解决磷酸根分析仪统一量值溯源的问题，通过分析磷酸根分析仪工作原理，探讨了其计量特性和校准方法。
提出了校准项目和技术指标：示值误差(±2.0%FS)、测量重复性(≤3%)、零点漂移(≤1.0%FS)、示值稳定性(≤1.0%FS)。
该校准方法可以用于准确评价磷酸根分析仪的性能。
%In order to solve the problem that the amount uniform and traceability of phosphate phosphate analyzer, the measurement and calibration method of the phosphoric acid analyzer was discussed on the basis of analysis of the working principle. The calibration items and technical specifications were put forward such as indicating value error (±2.0%FS), measurement repeatability (≤3%),zero drift (≤1.0%FS) and value stability (≤1.0%FS). The calibration method can be used for the accurate evaluation of the performance of phosphate analyzer.【期刊名称】《化学分析计量》【年(卷),期】2015(000)005【总页数】2页(P92-93)【关键词】磷酸根分析仪;校准;技术指标【作者】贺宁;郭毅;吴永顺【作者单位】陕西省计量科学研究院，西安 710065;陕西省计量科学研究院，西安 710065;陕西省计量科学研究院，西安 710065【正文语种】中文【中图分类】O653磷酸根分析仪是火力发电、石油、化工等行业必备的计量器具，常用于测定锅炉用水和冷却水中磷酸盐含量(以PO43-表示)［1］，其测量原理是基于朗伯比耳定律，利用在酸性介质水样中磷酸盐与钒钼酸生成黄色的磷钒钼酸配合物的特性，用磷酸根分析仪来测定其中磷酸盐的含量，其量值测量的准确性对能源计量有重要的意义。
HK-258便携式溶解氧分析仪使用说明书
HK-258 便携式溶解氧分析仪使用说明书手操器版本：V1.5 发送器版本：V1.3北京华科仪科技股份有限公司设计制造使用前请仔细阅读本说明书2014C57-11京制 01150010 号HK-258便携式溶解氧分析仪是由北京华科仪科技股份有限公司推出的新一代便携式仪表.产品依据当今世界水质监测特点和规范要求，结合研究所自身的技术优势，充分地总结了研究所多年的现场经验，借鉴并消化吸收了国外的先进技术，强力推出的新一代仪表，可以广泛地应用电力、钢铁\石化、环保等领域，也可应用于科研院所、大专院校等研究部门。
它操作简单，反应速度快，测量精度高，是一款高智能的新型的水质监测仪表；显示屏采用320×240的彩屏点阵液晶；中、英文双语显示；显示清晰、分明。
本说明书介绍了HK-258便携式溶解氧分析仪的基本情况，包括仪表的安装、操作界面和编程、仪表的使用和仪表的维护等等。
使用者首先要了解仪表的界面和编程，然后在“仪表的使用”中找到仪表的标定和使用方法，才能在最短的时间内了解仪表并能正确使用仪表。
对于在使用过程中较容易出现问题、易被人忽视的地方，我们做了比较详细的说明和明显的提示，仔细阅读，可以减少许多不必要的麻烦和无意义的失误，为以后仪表的安全使用和良好的运行打下坚实的基础。
用户须知：进行仪表操作之前，必须详细阅读本产品说明书。
本说明书的内容将随着产品升级而改变，公司不会专门通知客户并不承担由此引起的任何责任。
本说明书所配图片中数据不具备参考价值，不得作为校准与测量的依据，由此而造成的后果本公司概不负责。
本公司明确依法保留对本说明书的更改权和解释权。
1 概述 (1)1.1 产品功能 (1)1.2 执行标准 (1)1.3 关键零部件 (1)1.4 产品特点 (1)1.5 应用环境 (2)1.6 测量原理 (2)2 技术指标 (3)3 安装和使用 (4)3.1 开箱检查 (4)3.2 外形尺寸 (4)3.3 测量 (5)3.4 充电和数据传输 (6)4 手操器编程 (7)4.1 显示和操作 (7)4.2 测量界面 (7)4.3 主菜单 (8)4.4 手操器的调整 (10)4.5 发送器的调整 (11)4.6 仪表标定与校准 (11)4.7 仪表日志 (12)4.8 仪表复位 (12)4.9 数据存储 (13)5 发送器编程 (14)5.1发送器操作 (14)5.2发送器测量界面 (14)5.3对码设置和联机 (14)6 标定与校准 (15)6.1 零点标定 (15)6.2 空气标定 (15)6.3 样品标定 (16)6.4 温度校准 (17)6.5 压力校准 (17)6.6 电气校准 (18)7 仪表维护 (19)7.1 定期检查电极和流通池 (19)7.2 电极膜片的更换 (19)7.3 电极维护 (20)7.4 常见故障的诊断、分析、排除方法 (20)7.5 配件清单 (21)附录：菜单结构图 (22)用户支持 (23)1.1产品功能HK-258便携式溶解氧分析仪是一款高性能的便携式测量仪表，依据〈JJG 291-2008 覆膜电极溶解氧测定仪〉设计制造。
工业分析仪操作手册
重要安全说明1.请仔细阅读使用说明书的全部内容，并妥善保管好使用说明书备用。
2.遵循所有的警告信息和产品上电源的标识。
3.在清洁本产品之前，请将电源插头拔下，特殊件的清洗请按使用说明书指定的清洗剂清洗。
4.使用本产品前必须把所有包装除去，否则会对产品的使用产生不良影响。
5.只能使用随机提供的电缆线。
6.确认电源插座或闸刀开关的电气参数符合本产品的要求。
7.本产品供电电源不得与其它大功率用电设备共用一相电路。
8.严禁带电拆卸本产品。
9.工作时，高温炉外壳温度高，请勿触摸，小心烫伤。
10.若长时间不使用本产品，必须切断仪器的所有电源。
11.仪器温度未降至室温，不能罩盖仪器。
12.严禁将易燃易爆等危险品及强酸强碱腐蚀性的物品放置在仪器上面或仪器附近。
13.严禁将盛有液体的容器放在仪器上面。
14.移动本产品时务必小心，注意人身和设备安全。
15.若在有效保修期内（见产品保修卡）产品出现故障，请勿自行修理或交由本公司未授权的维修人员修理，以免丧失您的保修权利。
16.若需要维修产品请与我公司联系，以便使用原厂零件，保证产品性能。
目录目录 (II)第一章产品概述 (1)适用范围 (1)性能特点 (1)使用条件及用户自备材料 (1)第二章主要技术指标 (2)第三章仪器组成及工作原理 (3)仪器组成 (3)工作原理 (3)第四章安装方法 (4)开箱验收 (4)计算机、打印机安装 (4)仪器主机安装 (4)控制程序的安装 (4)第五章软件的使用说明 (5)控制程序的启动 (5)用户登陆 (5)主界面功能介绍 (6)菜单介绍 (6)第六章试验操作流程及说明 (12)试验前的准备 (12)称样过程 (12)水分实验过程 (13)灰分实验过程 (14)挥发分实验过程 (15)水分＋灰分实验 (15)水分＋挥发分＋灰分实验 (16)水分实验 (16)挥发分实验 (17)灰分实验 (17)第七章开箱验收规则与搬运、贮存 (17)开箱验收规则 .................................................................................... 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
京制 01080126 号HK-208型磷酸根分析仪使用说明书产品版本： 1.0北京华科仪电力仪表研究所目 录一、概述1.1 仪器简介 (1)1.2 显示及操作面板 (1)1.3 工作原理 (2)二、技术指标 (3)三、试剂的制备3.1 显色试剂的制备 (5)3.2 标准储备溶液 (5)四、编程4.1 开机 (6)4.2 程序单元 (6)4.2.1 主菜单 (6)4.2.2 空白校准菜单 (7)4.2.3 曲线校准菜单 (8)4.2.4 参数设置菜单 (9)4.2.5 历史数据菜单 (10)五、仪器的使用5.1 使用条件 (12)5.2 安装方法 (12)5.3 仪器的校准 (12)5.3.1 曲线校准 (12)5.3.2 空白校准 (15)5.4 水样的测定方法 (15)5.4.1 待测水样的显色 (15)5.4.2 水样的测量 (15)5.5 注意事项 (15)六、仪器的成套性 (16)附录一：仪表使用注意事项 (17)附录二：曲线校准结果的合理性判定 (18)附录三：更换升级芯片的方法 (19)联系我们 (20)一 概述1.1仪器简介仪器外型为一个密封的壳体，坚固防水；显示屏为大屏幕的点阵液晶，中文菜单，易于理解，操作方便；测量数据为直读式，并可根据需要保存测量值。
1.2显示及操作面板其中，键盘功能如下：：垂直或水平循环移动光标，选择所需的菜单或参数。
：当参数选定后，可增加参数的数值；当显示历史数据、对历史数据进行查询时，按此键可显示上页数据。
：当参数选定后，可减小参数的数值。
当显示历史数据、对历史数据进行查询时，按此键可显示下页数据。
：当选定所需的菜单或功能项，按此键可进入该菜单或功能项； ：返回上一菜单或上一页。
：排空比色池中的液体，此时测量值不存储。
排液时间为16秒。
：对测量数值进行存储，同时排空比色池中的液体。
1. 测量数值的存储：仪器具有6个存储通道，可将不同水样的测量值存储到所需的通道中。
在测量画面中，待测量水样的数值显示稳定后，直接用“+”或“-”键改变所需存储的通道，然后按下“存储”键。
2. 空白校准或曲线校准的存储：空白和曲线校准的时间将直接存储到6个通道中，而无需选择存储通道，（这样做的目的在于可随时了解仪器的校准情况）。
最近一次曲线校准的结果将保存在曲线校准菜单中。
在空白校准或曲线校准菜单中，待校准数值显示稳定后，直接按下“存储”键。
1.3 工作原理引用国标GB/T6913.4-93《锅炉用水和冷却水分析方法》磷酸盐的测定。
在酸性介质水样中的磷酸盐与钒钼酸生成黄色的磷钒钼酸配合物，然后用磷酸根分析仪测定其磷酸盐含量。
仪表利用光电比色原理进行测量。
根据朗伯－比耳定律：当一束单色平行光通过有色的溶液时，一部分光能被溶液吸收，若液层厚度不变，光能被吸收的程度（消光Ｅ）与溶液中有色物质的浓度成正比。
其数学表达式：式中：I 0—入射光强度L C K E L C K I I ⋅⋅=⋅⋅=或0lgI —透过光强度C—有色物质浓度L—有色溶液厚度K—常数（与溶液性质和入射光波长有关）二 技术指标 测量范围：（0～20）mg/L ，（0～50）mg/L （任选）显 示：中文，点阵液晶仪器示值误差：±2%F.S分 辨 率：0.01mg/L重 复 性：不大于1%稳 定 性：±1%F.S/4h环境温度：（5～45）℃环境湿度：不大于90%RH（无冷凝）外形尺寸：420mm×190mm×280mm电 源：交流（220±22）V，频率（50±1）Hz功 率：30W重 量：5kg三 试剂的制备注 意所有试剂应保存在专门标识的聚乙烯塑料瓶中。
在使用之前,必须用洗涤剂和水彻底清洗，然后用最高品质的去离子水冲洗几遍。
所有试剂的质量等级都必须是分析纯或分析纯以上，并且是新鲜有效的。
用于配制溶液的I 级试剂水必须是纯度很高的，最好是高性能混床离子交换装置产生的去离子水（25℃时，电导率小于0.2us/cm）。
警告！使用浓硫酸时必须小心，特别是在稀释浓硫酸时，应将浓硫酸往水中倒!3.1 显色试剂的制备钒钼酸铵溶液：1称取50克钼酸铵和2.5克偏钒酸铵溶于400毫升除盐水中。
2量取195毫升浓硫酸（比重1.84），在不断搅拌下徐徐加入到250毫升除盐水中，并冷却至室温。
3将溶液②倒入溶液①中，用除盐水稀释至1升。
3.2 标准储备溶液(1mg/mL)标准溶液(1mg/mL)称取在105℃干燥过的磷酸二氢钾1.433克，溶于少量除盐水中，并稀释至1升。
四 编 程4.1 开机仪器接通电源，打开仪器的电源开关，首先出现一个欢迎画面，此画面持续3秒钟，便自动进入测量画面。
3秒钟后……此画面是仪器的正常测量画面，它的每个参数的含义如下：z上面一行是仪器的上次校准时间，指最近一次校准仪器的详细时间；z中间一行是仪器测量的磷的含量z下面一行，左下角，是通道数。
使用者如果想存储测量数据的话，仪表提供了六个存储通道以供选择。
z下面一行，右侧显示的是日期和时间。
4.2 程序单元4.2.1 主菜单按任意键，可进入主菜单。
主菜单分为四个子菜单：‘空白校准’、‘曲线校准’、‘参数设置’和‘历史数据’。
按“选择”键可以在4个子菜单之间滚动选择，光标移动到哪一项，则该项以反白方式显示，同时，该项右面的文字为该菜单功能的简单说明。
按“确认”键进入相应的菜单，按“返回”键退回到测量画面。
各子菜单的简单说明对照如下：空白校准—倒入除盐水，数值稳定后按存储完成空白校准曲线校准—用标准显色液来校正测量曲线参数设置—可设置时间、零点修正、密码更改历史数据—查询历史记录4.2.2 空白校准菜单在主菜单里，将光标移动到“空白校准”位置，在此状态下，根据提示倒入除盐水，按“确认”键，进入空白校准菜单，如下：此菜单表示仪器正在进行空白校准，如果数据稳定，按“存储”键即可完成空白校准。
空白校准的主要作用是校正仪器的电气漂移和化学漂移，以保证测量数据的准确性。
仪表根据‘曲线校准’时所计算出来的空白液的数值与现在的空白液值的差值来平移坐标系，保证测量的有效性和准确度。
其中，中间的数字表示仪器测量的空白液的电压值，此数值只需要观察它是否稳定即可。
它的有效性判定则由使用者根据以前的校准数据及比色池冲洗的干净程度来判断。
待数值（电压值）稳定后，如果认定为有效，按“存储”键，保存校准结果，同时自动排液，返回主菜单；如认为数值无效，按“排液”键，排出无效液体，重新倒入空白液，待有效后按“存储”键。
按‘返回’键，回到上一页。
4.2.3 曲线校准菜单1、在主菜单里，将光标移动到“曲线校准”位置，在此状态下，按“确认”键，仪器将按如下提示要求输入密码：用“+”、“–”和“选择”键输入正确的密码后,按“确认”键进入曲线校准菜单，如下：图中的数据显示的是最近一次曲线校准的数值。
每次曲线校准完后，该画面刷新并保存新的校准曲线。
在测量过程中，由于仪器只能够测量到不同溶液的不同吸光度而产生的不同的电压值，仪器为了能够正常工作，需要首先用标准溶液在仪器内部建立一个测量电压与磷酸盐浓度之间关系的坐标系，这样，才能够根据测量电压值，计算出相应的溶液浓度值，曲线校准就是一个建立坐标系的过程。
z‘3370’为空白液电压值，‘-0.7’为仪器根据‘零点’和‘标一’的数值计算出来的一个值，此数值不能更改，只是为了日常的空白校准提供一个标准点。
z‘3300’为零显色液电压值，‘0’为零显色液值（此值为一固定值）z‘3080’为当前比色皿内水样的电压值。
z标一，标二，标三，标四，对应的前一项是曲线校准时使用的标准溶液的相对应的测量电压值，后一项是所使用的标液浓度值。
注意：进入本屏时所显示的数据是上一次曲线校准值。
仪器的校准顺序为：1、进入本菜单，光标首先停留在“－0.7”位置，首先进行空白校准。
2、必须进行完空白校准，才能够进入零点校准的位置，开始进行零点校准。
3、以下依次类推。
4、每次校准至少需要完成“空白、零点、标一”才能使本次校准有效，否则认为无效。
标二、标三、标四，可根据实际情况来决定是否进行。
具体操作请见4.2.2空白校准菜单。
对于每一个标液，测量完毕后，按“存储”键，保存当前标定数据并自动排液，然后跳到下一个标液。
在校准过程中按“排污”，只是排液，无其它动作。
校准完毕后按“返回”，存储曲线，返回主菜单。
标四进行完毕后，直接回到主菜单。
仪器的曲线校准方法参见5.2.1。
4.2.4 参数设置菜单在主菜单里，将光标移动到“参数设置”位置，在此状态下，按“确认”键，仪器将提示输入密码：用“+”、“–”和“选择”键输入密码后,按“确认”键进入参数设置菜单，如下：用“选择”键在各项之间选择，用“+”“–”键改变数值。
其中：各参数的含义如下：z日期设置：在光标提示处，输入正确的日期。
z时间设置：在光标提示处，输入正确的时间。
z零点修正：范围是（-1.0～+1.0），步长为0.1。
当仪器的测量值与实测值有少量的偏差时，进行修正，修正量将加在测量值上，如：测量值是7.2毫克/升，实际值是7.0毫克/升,则设置零点修正量为–0.2,返回测量画面，数值会被修正为7毫克/升。
注意：此功能在使用中应非常慎重，调整不当，会使数据有很大的偏差！z密码更改：输入新的密码。
4.2.5 历史数据菜单在主菜单里，将光标移动到“历史数据”位置，在此状态下，按“确认”键，进入历史数据菜单，如下：用‘选择’键使光标在通道数和日期之间切换，用‘+’，‘–’键改变具体通道数和日期，按‘确认’键开始查询，按‘返回’键返回上一页。
查询结果显示如下：此画面，显示所选日期、所选通道的最后8个测量数据；如有校准过程，则显示校准时间和校准类型（包括：空白校准和曲线校准两种），校准时间的显示不随着通道的变化而改变，只要进行过校准，在任何一个通道中都要显示。
按“+”显示上一页；按“–”显示下一页；按“返回”键，返回上一页。
如果没有历史数据，则仪器显示：五 仪器的使用5.1 使用条件必须满足下列所有条件，仪器才能够正常使用：①环境温度：（5～45）℃②环境湿度：不大于90%RH（无冷凝）③ 被测水样温度：（15～40）℃（高于40℃，精度下降）④ 不受振动，无腐蚀性气体5.2 仪器安装方法1、将进样杯的安装架用两个螺钉固定在仪器后板的右上侧（螺钉已经配备在仪器右侧上），将进样管连接在进样杯底突出的接嘴上。
2、将排污管接在仪器底面的接头上。
3、连上电源插座，接通电源。
5.3 仪器的校准5.3.1曲线校准在初次使用或更换化学试剂或长时间停用后，必须进行一次仪器的曲线校准。
步骤：z按任意键进入主菜单，用“选择”键将光标移至曲线校准处，按“确认”键及密码进入曲线校准菜单。
