半挂车设计灯具安装要求(一)
灯具安装规范要求保证照明效果与安全性
灯具安装规范要求保证照明效果与安全性灯具安装规范的目的是确保在照明过程中既能够满足良好的照明效果，又能够保证安全性。
不正确的灯具安装可能会导致照明效果不佳，还可能存在安全隐患。
因此，在进行灯具安装前，应该遵循以下规范要求。
一、选择适当的灯具在进行灯具安装之前，首先应该根据使用环境、需求和用途选择适当的灯具。
不同的场所和任务对照明要求不同，因此，应该根据实际情况选择合适的灯具类型和安装方式。
二、确保良好的安装位置和角度灯具的安装位置和角度直接影响到照明效果。
在安装灯具时，应该选择适当的位置和角度，以便能够达到良好的照明效果和光线分布。
同时，还应该考虑到使用者的身高和眼睛的位置，避免出现刺眼或直射灯光。
三、合理的灯具间距合理的灯具间距是保证照明均匀性的关键。
根据不同的灯具类型和光源特性，应该合理确定灯具之间的间距，以确保照明均匀分布和较小的光照差异。
四、正确的电源接线电源接线是灯具安装的重要环节，应该根据灯具的电压和功率要求进行正确的接线。
安装过程中，应该仔细检查电线的绝缘情况，确保接线牢固可靠，避免线路短路或发生火灾事故。
五、稳固的固定安装灯具的稳固固定是保证其安全性的关键。
在进行灯具安装时，应该选择合适的安装支架和固定材料，确保灯具能够稳固地固定在预定位置，并能够承受外力的冲击。
六、正确使用灯具配件灯具配件的使用对灯具的照明效果和安全性同样重要。
在进行灯具安装时，应该根据灯具类型和用途正确选择配件，并按照要求进行正确安装。
如果需要使用调光器、无线控制器等配件，也应该根据要求进行正确的接线和安装。
七、合理进行灯具维护和保养灯具的维护和保养是确保其长期有效运行和安全性的必要措施。
在日常使用过程中，应该定期检查灯具的固定情况、电源接线、灯泡的寿命和照明效果等，并及时进行维修和更换，确保灯具始终处于良好的工作状态。
总结起来，灯具安装规范要求在选择适当的灯具、确保良好的安装位置和角度、合理的灯具间距、正确的电源接线、稳固的固定安装、正确使用灯具配件以及合理进行灯具维护和保养等方面保证照明效果和安全性。

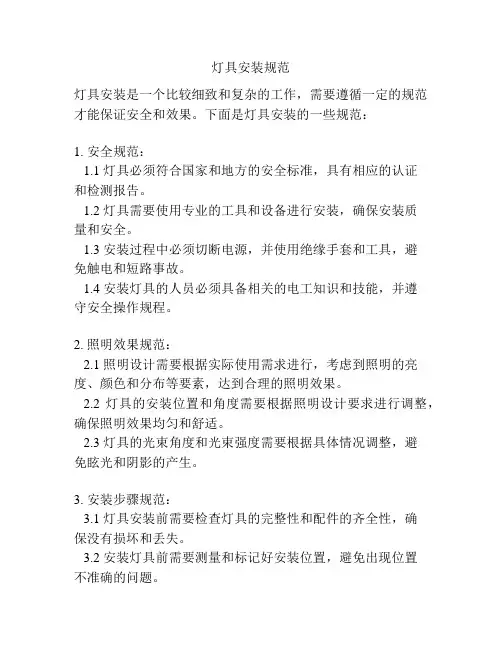

灯具安装规范
灯具安装规范灯具安装是一个比较细致和复杂的工作，需要遵循一定的规范才能保证安全和效果。
下面是灯具安装的一些规范：1. 安全规范：1.1 灯具必须符合国家和地方的安全标准，具有相应的认证和检测报告。
1.2 灯具需要使用专业的工具和设备进行安装，确保安装质量和安全。
1.3 安装过程中必须切断电源，并使用绝缘手套和工具，避免触电和短路事故。
1.4 安装灯具的人员必须具备相关的电工知识和技能，并遵守安全操作规程。
2. 照明效果规范：2.1 照明设计需要根据实际使用需求进行，考虑到照明的亮度、颜色和分布等要素，达到合理的照明效果。
2.2 灯具的安装位置和角度需要根据照明设计要求进行调整，确保照明效果均匀和舒适。
2.3 灯具的光束角度和光束强度需要根据具体情况调整，避免眩光和阴影的产生。
3. 安装步骤规范：3.1 灯具安装前需要检查灯具的完整性和配件的齐全性，确保没有损坏和丢失。
3.2 安装灯具前需要测量和标记好安装位置，避免出现位置不准确的问题。
3.3 安装灯具时需要根据灯具的类型选择合适的安装方式，使用正确的孔位和螺丝固定灯具。
3.4 安装灯具的接线需要遵循电气安全规范，确保接触良好和绝缘安全。
3.5 安装完成后需要测试灯具的亮度和开关的功能，确保灯具正常工作。
4. 维护保养规范：4.1 安装完成后需要定期检查和清洁灯具，确保正常工作和延长使用寿命。
4.2 定期检查灯具的接线和固定情况，避免松动和故障的发生。
4.3 出现灯具故障或者损坏时需要及时修理和更换，避免安全事故和照明效果的降低。
灯具安装规范的执行对于保证灯具的安全和照明效果起着重要的作用。
只有遵循规范进行安装，才能保证灯具的正常工作和使用寿命。
同时，规范的执行还能够提高照明效果，提升使用者的舒适度和工作效率。
因此，建议在进行灯具安装时，一定要遵循相关的规范和标准，确保安全和效果。

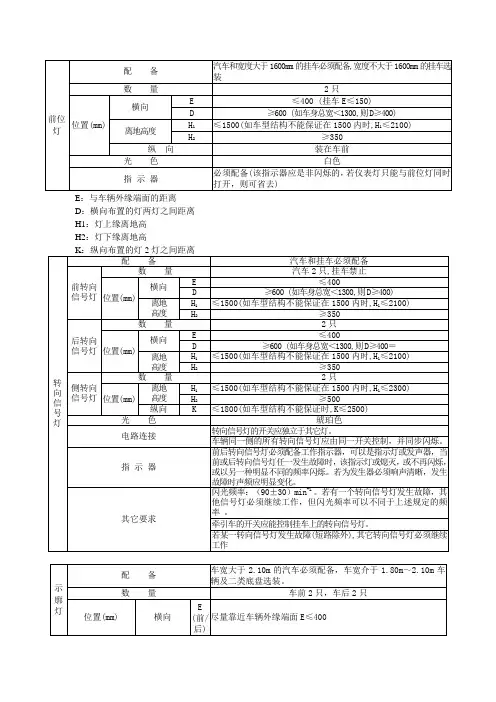

常用灯具要求
配备
汽车和宽度大于1600mm的挂车必须配备,宽度不大于1600mm的挂车选装
数量
2只
位置(mm)
横向
E
≤400 (挂车E≤150)
D
≥600 (如车身总宽＜1300,则D≥400)
离地高度
H1
≤1500(如车型结构不能保证在1500内时,H1≤2100)
H2
≥350
纵向
装在车前
光色
白色
指示器
必须配备(该指示器应是非闪烁的，若仪表灯只能与前位灯同时打开，则可省去)
E：与车辆外缘端面的距离
D：横向布置的灯两灯之间距离
H1：灯上缘离地高
H2：灯下缘离地高
K：纵向布置的灯2灯之间距离
转向信号灯
配备
汽车和挂车必须配备
前转向信号灯
数量
汽车2只,挂车禁止
位置(mm)
横向
E
≤400
D
≥600 (如车身总宽＜1300,则D≥400)
数量
车前2只，车后2只
位置(mm)
横向
E
(前/后)
尽量靠近车辆外缘端面E≤400
离地高度
汽车前：视表面不低于挡风玻璃上边缘
汽车后：尽量达到最大高度
挂车及半挂车：尽量达到最大高度
光色
前面白色，后面红色
指示器
选用（如选用，其功能应由前、后位灯的指示器完成。）
其它要求
示廓灯与相应位置灯的横向垂直面的投影间距：≥200mm(前/后)
≥250
纵向
D
≤3000(如车型结构不能保证在3000内时,D≤4000)
后部
离地高度
H1
≤1500(如车型结构不能保证在1500内时,H1≤2100)

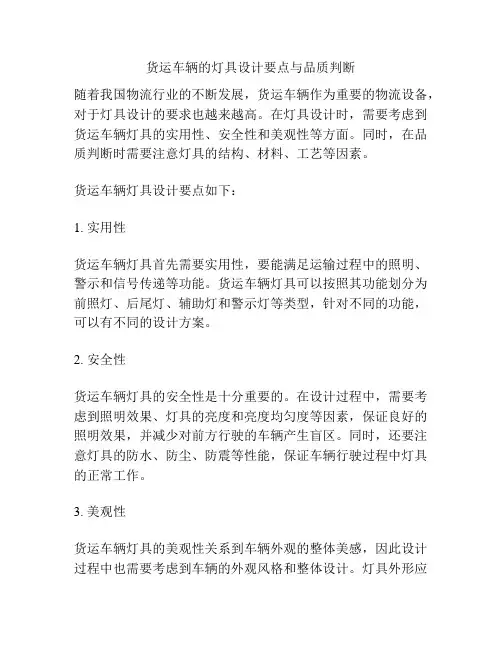

货运车辆的灯具设计要点与品质判断
货运车辆的灯具设计要点与品质判断随着我国物流行业的不断发展，货运车辆作为重要的物流设备，对于灯具设计的要求也越来越高。
在灯具设计时，需要考虑到货运车辆灯具的实用性、安全性和美观性等方面。
同时，在品质判断时需要注意灯具的结构、材料、工艺等因素。
货运车辆灯具设计要点如下：1. 实用性货运车辆灯具首先需要实用性，要能满足运输过程中的照明、警示和信号传递等功能。
货运车辆灯具可以按照其功能划分为前照灯、后尾灯、辅助灯和警示灯等类型，针对不同的功能，可以有不同的设计方案。
2. 安全性货运车辆灯具的安全性是十分重要的。
在设计过程中，需要考虑到照明效果、灯具的亮度和亮度均匀度等因素，保证良好的照明效果，并减少对前方行驶的车辆产生盲区。
同时，还要注意灯具的防水、防尘、防震等性能，保证车辆行驶过程中灯具的正常工作。
3. 美观性货运车辆灯具的美观性关系到车辆外观的整体美感，因此设计过程中也需要考虑到车辆的外观风格和整体设计。
灯具外形应与车身相协调,达到美观和实用性的统一,使车辆在运输同时更加具有视觉上的雅观。
货运车辆灯具品质判断1. 灯具结构货运车辆灯具的结构应具有合理性、稳定性、可靠性。
在检查货运车辆灯具时，可以检查灯具的安装方式，看是否紧固牢固，以及各部件之间的连接情况，以确保灯具安装牢固稳定。
2. 灯具材料货运车辆灯具材料应具有耐用、抗UV、抗高温等性能，防止因恶劣的气候或环境导致灯具老化或损坏。
在检查货运车辆灯具时，可以检查灯具壳体材料是否坚固，以及灯具内部部件，是否为优质材料。
3. 灯具工艺货运车辆灯具制作工艺是否精细，直接关系到灯具寿命和性能。
在检查灯具时，可以检查灯具的制作工艺，看是否工艺精细，制作精良，从而判断其品质。
综上所述，货运车辆的灯具设计要点和品质判断是对货运车辆灯具进行评估和审查的关键所在。
在设计灯具时，应根据实际需要进行细致的设计，并在制作过程中采取优质材料，优秀工艺，确保其性能能够满足各项要求，助力物流车辆的安全和高效运营。
半挂车设计灯具安装要求
半挂车设计灯具安装要求（一）1.总体要求1.1 所有光信号装置包括安装在车侧的，安装时其基准轴线平行于车辆在道路上的停放面。
对于侧回复反射器和侧标志灯，其基准轴线垂直于车辆纵向对称平面，而所有其它光信号装置的基准轴线则与之平行。
1.2 成对配置的灯具相对于纵向对称平面,对称地安装在车辆上。
1.3 同种灯具满足相同的色度要求，具有相同的配光性能。
1.4 对于车辆的所有灯具，从车前观察不到红光，从车后观察不到白光(倒车灯除外)，车辆内部灯除外。
1.5 电路连接保证前位灯、后位灯、示廓灯（若安装）、侧标志灯（若安装）和牌照灯只能同时打开或关闭。
1.6 电路连接应保证前位灯、后位灯、示廓灯(若安装)、侧标志灯(若安装)和牌照灯打开时,远光灯、近光灯和前雾灯才能打开。
但当远光灯和近光灯发警告信号时,则上述情况不适用。
1.7除回复反射器外，所有的灯具在装有本身的灯泡之后，均应能正常工作。
1.8除了远光灯、近光灯和前雾灯在不使用时可以隐藏外，其他灯具禁止隐藏。
2.灯具安装配置2.1 前位灯：汽车和宽度大于1600mm的挂车必须配备，宽度不大于1600mm的挂车选装。
离地高度≤1500，离地高度≥350（如车型结构不能保证在1500内时，H1≤2100）。
光色白色。
除了M1类车辆外，对于长度大于6m的所有车辆必须配备2只，选装2只。
2.2 倒车灯灯：汽车和O2、O3和O1类挂车必须配备。
O1类挂车选装，对于M1类和长度不大于6m的所有其他车辆，必须配备1只，选装1只。
离地高度≤1200，离地高度≥250。
光色白色。
只有当倒车齿轮处于啮合状态时，而且发动机的点火、熄火控制装置处于使发动机工作状态时，倒车灯才能打开，否则应打不开。
2.3 制动灯：必须配备2只（M2、M3、N2、N3、O2、O3 和O1类车辆选装2只），S1类或S2类横向安装位置≥600。
离地高度≤1500，离地高度≥350。
光色红色2.4 牌照灯：必须配备。
各类灯具安装位置要求
各类灯具安装位置要求1.后转向灯：距车身外侧不大于400mm，离地500~1500mm。
2.制动灯：两灯间距不小于600mm，离地350~1500mm。
3.后位灯：距车身外侧不大于400mm，两灯间距不小于600mm，离地350~1500mm。
（注：转向灯、制动灯、后位灯一般组合在一体，安装尺寸按转向灯位置）4.前位灯：（车宽大于1600mm必有）：距车身外侧不大于150mm，离地350~1500mm。
5.前视廓灯：距车身外侧不大于150mm，离地：尽量放在最高处。
6.后视廓灯：距车身外侧不大于150mm，离地：尽量放在最高处。
7.牌照灯：牌照板正上方或两侧。
8.非三角形（圆形）后回复反射器（单车用）：距车身外侧不大于400mm，两反射器间距不小于600mm，离地不小于250~900mm。
（注：底盘自带，如底盘没有则不装）9.非三角形（圆形）前回复反射器：距车身外侧不大于150mm，两反射器间距不小于600mm，离地不小于250~900mm。
10.三角形后尾回复反射器（挂车用）：距车身外侧不大于400mm，两反射器间距不小于600mm，离地不小于250~900mm。
11.非三角形侧回复反射器：车身大于6000mm必须安装。
1)第一只离车头不大于3000mm，最后一只离车尾不大于1000mm，其他两反射器间距不大于3000mm，离地250~900mm。
2)挂车车长大于13m时，第一只和最后一只按1）要求安装，其他平均分布。
12.侧标志灯：同非三角形侧反射器（一般组合在一体）13.侧转向灯：同侧标志灯（和侧标志灯组合成一体，用双丝灯泡）14.后雾灯：水平位置位于车架左中位（也可放在中间），离地250~1000mm。
（注：后雾灯与制动灯间距大于100mm）15.倒车灯：水平位置位于车架右中位（也可放在中间），离地250~1000mm。
灯具超重安装规范
灯具超重安装规范
1.灯具安装规范，金属卤化物灯
（1）灯具安装高度应该大于5米，导线要和灯具连接，但不能接近灯具表面。
（2）灯管必须与触发器和限流器配套使用，不要单独使用，不然会出事情的。
（3）落地安装的反光照明灯具，应采取保护措施。
2.灯具安装规范，一般要求
（1）采用钢管作为灯具的吊杆时，钢管内经一般大于10毫米；钢管壁厚度大于1.5毫米。
（2）吊链灯具的灯线不要受拉力，灯线和吊链连接在一起，便于使用。
（3）软线吊灯的软线两端应作保护扣，两端芯线应搪锡。
（4）同一室内或场所安装的灯具，它的中心线偏差在5毫米之内，误差不能太长，不然会影响后期使用。
（5）日光灯，高压汞灯，及其附件应配套使用，应该在安装前检查，确定无问题后再次安装。
（6）灯具固定一定要牢固，每个灯具用的螺钉或螺栓，一般都在2个以上，可以根据自己的需求，适当的增加。
3.灯具安装规范，花灯
（1）固定花灯的吊钩，它的直径不能小于灯具悬挂销钩的直径，也不能超过6毫米。
（2）对于大型花灯，吊装花灯的固定，及悬吊装置，应按灯具重量的1.25倍做荷载试验，若承重能力不合适，请尽早更换。
（3）安装在大型场所的大型灯具玻璃罩，要有预防碎裂后向下溅落的措施，不然容易伤到人。
4.灯具安装规范，特殊要求
（1）公共场所用的应急照明灯和疏散指示，应有明显的标志，最好让人一看就可以看到，无专人治理的公共场所照明灯具，应该有自动节能开关。
（2）每套路灯应在相线上连接熔断器，因排挤线引进路灯的导线，在灯具进口位置要做好防水弯处理。
汽车灯具尺寸要求
车宽 —2E值 — D值 = 2倍的灯宽
车长 — K前 — D1 — D2 —Dn — K后 = N倍的侧标志 灯长度
— K后 = N倍的侧标志
——
≤1500(如车型结构不 M1和N1类车
侧转向灯
能保证在1500内时,H1 ≤2300)
辆≥350， 其他类车 辆≥500
——
——
≤1800(如 车型结构 不能保证 时,K≤
2500)
制动灯 （后位
灯）
≤1500(如车型结构不 能保证在1500内时,H1
≤2100)
≥350
≤400
≥600 (若车宽＜ 1300,则D≥400)
——
其他
—— —— —— —— —— ——
——
——
车宽大于
汽车前：应不低于与挡风玻璃上
2.10m的车
边缘相切水平面。
辆必须配
备
与相应位
置灯的相
对位置要
尽量靠近
求：在两
示廓灯
车辆的外 缘端面，E
——
——
灯各自的 基准轴线
汽车后：尽可能达到最大高度。 ≤400
方向上， 视表面上
最相邻的
点在一横
向垂直平
灯具名 称
H1
H2
E
D
K
近光灯
≤1200（对于N3G类则 ≤1500）
≥500
≤400
≥600 (如车宽＜ 1300,则D≥400)
——
前位灯
≤1500（结构不能保 证H1≤2100)
≥350
≤400 (挂车E≤
150)
≥600 (如车宽＜ 1300,则D≥400)
——
整个视表面应在近光
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半挂车设计灯具安装要求（一）
1.总体要求
1.1 所有光信号装置包括安装在车侧的，安装时其基准轴线平行于车辆在道路上的停放面。
对于侧回复反射器和侧标志灯，其基准轴线垂直于车辆纵向对称平面，而所有其它光信号装置的基准轴线则与之平行。
1.2 成对配置的灯具相对于纵向对称平面,对称地安装在车辆上。
1.3 同种灯具满足相同的色度要求，具有相同的配光性能。
1.4 对于车辆的所有灯具，从车前观察不到红光，从车后观察不到白光(倒车灯除外)，车辆内部灯除外。
1.5电路连接保证前位灯、后位灯、示廓灯（若安装）、侧标志灯（若安装）和牌照灯只能同时打开或关闭。
1.6电路连接应保证前位灯、后位灯、示廓灯(若安装)、侧标志灯(若安装)和牌照灯打开时,远光灯、近光灯和前雾灯才能打开。
但当远光灯和近光灯发警告信号时,则上述情况不适用。
1.7除回复反射器外，所有的灯具在装有本身的灯泡之后，均应能正常工作。
1.8除了远光灯、近光灯和前雾灯在不使用时可以隐藏外，其他灯具禁止隐藏。
2.灯具安装配置
2.1 前位灯：汽车和宽度大于1600mm的挂车必须配备，宽度不大于1600mm的挂车选装。
离地高度≤1500，离地高度≥350（如车型结构不能保证在1500内时，H1≤2100）。
光色白色。
除了M1类车辆外，对于长度大于6m的所有车辆必须配备2只，选装2只。
2.2 倒车灯灯：汽车和O2、O3和O1类挂车必须配备。
O1类挂车选装，对于M1类和长度不大于6m的所有其他车辆，必须配备1只，选装1只。
离地高度≤1200，离地高度≥250。
光色白色。
只有当倒车齿轮处于啮合状态时，而且发动机的点火、熄火控制装置处于使发动机工作状态时，倒车灯才能打开，否则应打不开。
2.3 制动灯：必须配备2只（M2、M3、N2、N3、O2、O3 和O1类车辆选装2只），S1类或S2类横向安装位置≥600。
离地高度≤1500，离地高度≥350。
光色红色
2.4 牌照灯：必须配备。
光色白色。
可与后位灯复合，且与制动灯或后雾灯混合时，当制动灯或后雾灯点亮时，牌照灯的光度特性可以修正。
2.5 后雾灯：必须配备1只或2只。
离地高度≤1000，离地高度≥250。
只有近光灯，远光灯或前雾灯打开时，后雾灯才能打开。
后雾灯可以独立于其他任何灯而关闭。
后雾灯可以连续工作，直至位置灯关闭为止。
或应至少配备一种音响报警装置，无论近光灯、远光灯或前雾灯开着与否，当点火开关关闭、或点火钥匙取出、驾驶员门未关的同时，后雾灯开着时，给出报警信号。
后雾灯与制动灯的距离应：＞100mm。
除上述要求外，后雾灯的工作不受其它任何灯开、关的影响。
2.6 后位灯：必须配备2只（M2、M3、N2、N3、O2、O3 和O1类车辆选装2只）。
离地高度≤1500（如车型结构不能保证在1500内时，H1≤2100），离地高度≥350。
光色红色。
必须配备指示器，并应由前位灯的指示器完成。
2.6 示廓灯：车宽大于2010m的汽车必须配备，车宽介于1.80m~2.10m 车辆及二类底盘选装，数量车前2只，车后2只。
离地高度汽车前：视表面不低于挡风玻璃上边缘汽车后：尽量达到最大高度挂车及半挂车：尽量达到最大高度。
光色前面白色，后面红色。
