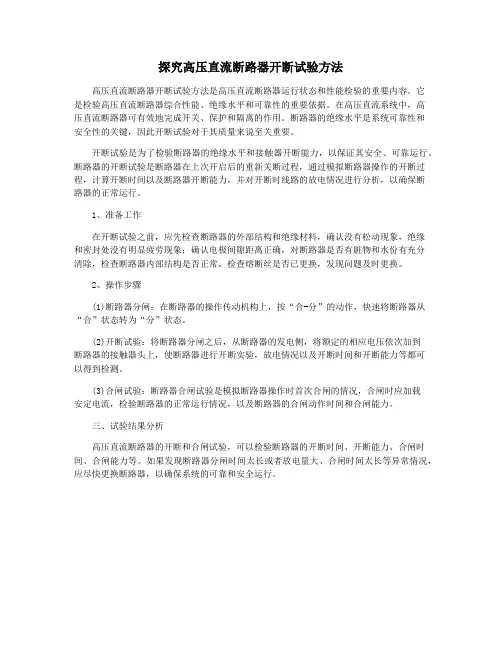

探究高压直流断路器开断试验方法
探究高压直流断路器开断试验方法高压直流断路器开断试验方法是高压直流断路器运行状态和性能检验的重要内容。
它是检验高压直流断路器综合性能、绝缘水平和可靠性的重要依据。
在高压直流系统中，高压直流断路器可有效地完成开关、保护和隔离的作用。
断路器的绝缘水平是系统可靠性和安全性的关键，因此开断试验对于其质量来说至关重要。
开断试验是为了检验断路器的绝缘水平和接触器开断能力，以保证其安全、可靠运行。
断路器的开断试验是断路器在上次开启后的重新关断过程，通过模拟断路器操作的开断过程，计算开断时间以及断路器开断能力，并对开断时线路的放电情况进行分析，以确保断路器的正常运行。
1、准备工作在开断试验之前，应先检查断路器的外部结构和绝缘材料，确认没有松动现象，绝缘和密封处没有明显疲劳现象；确认电极间隙距离正确，对断路器是否有脏物和水份有充分清除，检查断路器内部结构是否正常，检查熔断丝是否已更换，发现问题及时更换。
2、操作步骤(1)断路器分闸：在断路器的操作传动机构上，按“合-分”的动作，快速将断路器从“合”状态转为“分”状态。
(2)开断试验：将断路器分闸之后，从断路器的发电侧，将额定的相应电压依次加到断路器的接触器头上，使断路器进行开断实验，放电情况以及开断时间和开断能力等都可以得到检测。
(3)合闸试验：断路器合闸试验是模拟断路器操作时首次合闸的情况，合闸时应加载安定电流，检验断路器的正常运行情况，以及断路器的合闸动作时间和合闸能力。
三、试验结果分析高压直流断路器的开断和合闸试验，可以检验断路器的开断时间、开断能力、合闸时间、合闸能力等。
如果发现断路器分闸时间太长或者放电量大、合闸时间太长等异常情况，应尽快更换断路器，以确保系统的可靠和安全运行。
探究高压直流断路器开断试验方法
探究高压直流断路器开断试验方法一、引言高压直流断路器是电力系统中非常重要的设备，其主要功能是在系统故障时及时进行断开，从而保护电力设备和维护系统的安全稳定运行。
而高压直流断路器的开断性能对于电力系统的安全运行有着至关重要的作用。
为了确保高压直流断路器的开断性能符合要求，需要进行开断试验。
本文旨在探究高压直流断路器开断试验的方法，以期对相关工程技术人员有所帮助。
二、高压直流断路器开断试验概述高压直流断路器开断试验是指在电力系统中对高压直流断路器进行开断性能测试的一种试验方法。
其主要目的是验证高压直流断路器在系统故障时能够迅速、可靠地进行断开，从而防止因故障而引起更大的事故发生。
开断试验通常包括有载试验和无载试验两种，其中有载试验主要是验证断路器在负载情况下进行断开的性能，而无载试验则是在断路器不承载电流的情况下进行断开性能测试。
1. 试验准备在进行高压直流断路器开断试验之前，首先需要进行试验准备工作。
主要包括检查试验设备的工作状态和试验环境的安全情况，确保试验设备完好无损，并且确保试验现场的安全。
还需要对试验装置进行检修和校准，以确保试验结果的准确性。
2. 试验前检查在进行具体的开断试验之前，需要对断路器进行试验前检查，主要包括检查断路器的机械连接部分和电气连接部分，确保各部件的连接正常，不松动，无损坏。
还需要检查试验线路的接线情况和地线的连接情况，确保试验线路的安全可靠。
3. 有载试验有载试验是对断路器在负载情况下进行断开性能测试的一种试验方法。
在进行有载试验时，需要按照规定的试验值进行接线和设置试验参数，并在试验过程中对断路器的电流、电压等参数进行实时监测和记录，以验证断路器在负载情况下的开断性能是否符合要求。
5. 试验记录和分析在进行高压直流断路器开断试验之后，需要对试验结果进行记录和分析，包括试验过程中的各项参数数据和试验现场的情况等。
通过对试验记录和分析，可以更好地了解断路器在实际工作中的性能表现，从而为断路器的后续运行提供参考和依据。
中压直流断路器研究综述
中压直流断路器研究综述摘要：随着分布式新能源的大规模发展，以新能源为主体的新型电力系统逐步形成，为保证直流系统安全稳定运行，需要能在几毫秒内完成故障电流开断的中压直流断路器。
本文通过分析直流电网对直流断路器的性能要求，介绍了机械式、固态式与混合式三种典型直流断路器开断机理，概括近年来直流断路器的工程应用，归纳并展望中压直流开断技术未来发展趋势。
0引言构建以新能源为主体的新型电力系统，是“双碳”背景下我国能源电力转型发展的方向。
现代化直流配电系统在电能质量、可控性、新能源并网等方面具有的明显优势使其成为新型电力系统的重要组成，因而得到了广泛关注和飞速发展[1-3]。
直流电网是一个低阻抗、低惯量系统，直流侧发生故障后，系统内储能元件向故障点快速放电，几毫秒内便可达到额定电流的几十倍，严重危及直流电网安全。
目前，国内外多个科研院所均开展有关中压直流开断技术的研究工作，本文根据直流断路器的开断方式将现有中压直流开断技术进行分类，针对不同开断技术对拓扑结构和工作原理进行深入分析，系统性介绍了直流断路器的工程应用案例，并对中压直流开断技术的发展趋势进行展望，为未来发展提供参考。
1直流开断挑战直流电网以其独特优势成为新能源并网的主要发展方向。
然而，直流电网建设仍存在许多问题，其中最迫切需要解决且严重限制直流电网发展的是直流侧故障电流的清除问题。
直流系统中由于故障电流上升速度快，峰值电流高，且没有自然过零点，与交流断路器相比，直流断路器往往需要在几毫秒内切断故障电流。
因此，研究故障切除速度快、可靠性高的直流断路器一直是研究热点，国内外研究机构对直流断路器也开展了大量研究，并提出了极高的要求：（１）能够快速清除电网直流侧的故障；（２）能够迅速消耗直流线路中存储的能量；（３）在切断直流电流时，能够承受较高的过电压和过电流；（４）具有高开断能力；（５）具有重复开断能力。
2直流断路器关键技术2.1 机械式直流断路器机械式直流断路器一般是由交流断路器改造而来, 其原理是在机械开关两端并联振荡换流支路产生振荡电流，人造电流过零点以解决灭弧困难的问题，具有微损耗、低成本、小体积和便于维护的优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流断路器电流开断试验技术研究摘要：随着直流电力技术的不断发展，直流断路器在高、低压直流电网中的重要性日益明显，直流断路器的试验技术与试验回路设计、实施也成为容量试验站研究的热点。
文中分别讨论了中低压直流断路器、高压直流断路器的电流开断技术、开断要求，以及开断试验回路的设计、实施和试验技术。
关键词：断路器；直流断路器；电流开断试验1引言高压直流断路器是柔性直流电网工程的核心设备之一。
作为主保护装置，高压直流断路器配置在换流站出口侧，可在数毫秒内完成故障电流开断，并且快速、可靠地实现故障线路的隔离及重合，同时具备带电投切能力，以实现换流站在直流电网中灵活投退。
高压直流断路器集中了机械式高压直流断路器和固态式高压直流断路器的优点，具备开关良好的静态特性和电力电子器件良好的动态性能，是柔性直流工程中高压直流断路器的主流技术路线。
高压直流断路器作为电力电子技术领域新型的高端电力装备，其工作原理和运行工况均有别于传统的交流断路器或中低压应用领域的直流断路器，迄今为止其电气试验尚没有可以参照的国际或国家标准。
为验证高压直流断路器设计的合理性和正确性，准确反映断路器电、热与机械等性能，开展高压直流断路器相关试验方法研究迫在眉睫。
高压直流断路器运行状态分为稳态运行和暂态运行。
当断路器处于分闸状态和合闸状态时，断路器运行于稳态条件下; 当断路器处于分闸状态与合闸状态之间的切换过程时，即处于合闸过程和分闸过程时，断路器运行于暂态条件下。
暂态运行中分闸过程的实现体现了高压直流断路器最核心的功能，即分断功能。
当柔性直流电网系统发生最严酷短路故障( 双极短路) 情况，直流母线上故障电流应力最大，分断此时的短路电流是对直流断路器性能最严苛的考察。
直流断路器分断试验为运行试验中最为核心的试验，其有效性直接关乎直流断路器电气性能的验证。
目前，国内国际都没有成熟的分断试验平台。
KEMA 实验室提出了基于 LC 电源和低频短路发电机电源的分断试验方法的构想，但其相关理论及应用实践仍处于空白。
2中低压直流断路器电流开断试验回路及试验技术2.1中低压直流断路器电流开断原理目前，应用在中低压直流断路器直流电流开断的主要技术：1)电弧拉伸技术。
中低压机械式直流断路器通过电弧拉伸来开断直流电流，其开断原理见图 1。
式(1)中，当(E-Ri)<uarc时，则 di/dt<0，为直流电弧能够熄灭的条件，这意味着电源电压不足以维持电弧电压或电弧能量，在此情况下直流电弧电流不断减小，最终熄灭。
目前，应用在低压直流电网中的空气直流断路器灭弧室采用金属栅片灭弧室结构。
电弧在开断过程中受吹弧磁场和气压的作用从触头间向灭弧栅片运动，以此来增大电弧电压，为直流电流开断创造有利的条件，使直流断路器能够开断直流电流。
2)固态器件开断技术。
基于半导体器件的中低压固态直流断路器通过电力电子器件的自关断能力来开断直流电流，这类型断路器需要配备专门的辅助保护设备来吸收能量和限制过电压，以此来保护固态器件。
3)混合开断技术。
中低压混合直流断路器结合了机械式开断电流大、固态断路器开断时间段的优点，其开断原理见图 2。
当主开关断开时，触头间产生的电弧强迫电流进入固态开关支路，并由固态开关开断转移的直流电流，能量吸收装置用来限制开断过程中的过电压、并吸收能量，辅助开关清除剩余电流以保护避雷器的热过载。
2.2中低压直流断路的开断要求依据国家标准《GB/T 25890.2—2010直流开关设备第 2 部分：直流断路器》，在城市城市轨道交通、船舶电力等领域的中低压直流电网中，直流断路器主要电流开断试验项目及试验参数见表 1。
通常中低压直流断路器由其在系统中的功能可以分为互联断路器(I)、线路断路器(L)、整流断路器(R)3 种。
虽然标准中界定了不同类型的断路器适用的试验方式，但在具体执行试验时可以根据客户需求增加部分试验方式。
特别需要说明的是 IEC 标准和国家标准均未对低压直流断路器的预期暂态恢复电压(TRV)做出定量的要求，这是由于直流电流开断的 TRV 与断路器自身有很大的关系，其取决于断路器的开断特性、直流电网的感抗以及过电压吸收装置。
然而，在交流电流开断的 TRV 主要取决于电力网络自身的拓扑结构，断路器对 TRV 的影响很小。
2.3中低压直流断路电流开断试验回路设计与实施中低压直流断路器电流开断试验回路主要采用直接法，采用 AC/DC 变流器作为被试断路器的试验电源，这种方法能够满足中低压直流断路器电流开断试验对试验电流(短路电流：31.5 k A~125 k A)和试验电压的需求。
西安高压电器研究院有限责任公司(XIHARI)大容量试验站进行中低压直流断路器电流开断试验的电气原理见图 3。
电源可以来源于大容量试验站的冲击发电机，也可以来源于变电站的高压专供线路。
通常进行短路性能试验时，由于所需要的短路试验容量比较大，由冲击发电机提供短路试验容量；其他开断试验电流比较小、试验容量低的试验，考虑到经济性，可以从交流电网获取试验容量除了最大故障(出口端短路)试验外，均需要接入一定的负载侧电阻 RL、电感 LL来实现试验时对试验电流、时间常数（响应时间）的要求。
最大能量、远端故障、电起耐久性试验预期参数仿真结果见图 5。
仿真结果表明按照实际试验回路搭建的仿真模型验证了实际的试验回路完全能够提供满足客户需求和标准要求的试验电流和时间常数(63 ms)。
XIHARI 大容量试验站进行 1.8 k V/80 k A 直流开关试验回路的开路调试和短路调试结果，通过改变图 1 中短路变压器的降压变比，提高整流侧的电源电压，理论上试验容量可以满足 4 k V/125 k A 直流断路器的试验需求，进一步通过新增整流装置，可以满足额定电压10 k V 及以下、额定短路开断电流125 k A 及以下的直流断路器的试验需求。
3高压直流断路器开断试验技术3.1高压直流断路器的电流开断技术目前，应用在高压直流断路器直流电流开断的主要技术有：1)无源补偿技术(自激振荡法)。
采用这种技术的机械式高压直流断路器其开断原理见图 8。
利用电弧的负阻抗特性，在电弧通道上并联 LC 支路，电弧的动态特性将与并联电容、电感形成对主回路的负阻尼振荡。
随着触头的运动和电流不断地减小，电弧电压不断地上升，将进一步增大负阻尼振荡，不断增大的振荡电路叠加在电弧电流上，使电弧电流强迫过零，从而实现高压直流电网中电流的开断。
这种开断方式由于靠断路器自身的条件来开断直流电流，所以开断容量有限，通常仅适用于切除幅值不太大的直流电流。
3)混合开断技术。
混合式高压直流断路器也采用有触点的机械开关与无触点的电力电子器件相结合构成的混合直流开断技术，其开断原理见图 2。
不同的是，混合式高压直流断路器在设计时采用气体介质的机械开关和容量大、耐压等级高的固态开关。
3.2高压直流断路短路开断的要求目前，国际大电网会议已经成立了工作组对直流短路开断的工况和条件进行专项研究，但尚未有正式出版和发行的针对高压直流断路器开断电流电网的试验项目和试验方式的 IEC 标准或者国家标准。
多数情况下，都是由用户根据实际工程需求提出试验参数，试验站负责试验实施并通过试验来评估或验证产品的开断性能。
不同高压直流输电网中的直流断路器要根据系统的需求，必须在短时间内开断正在上升的短路电流，以避免持续上升的短路电流对直流电网造成重大威胁。
特别地，基于 VSC-HVDC 的高压直流电网中的故障电流上升率要高于基于LCC-HVDC 的高压直流电网，这是由于 LCC-HVDC 直流输电技术具有限制故障电流的能力，而VSC-HVDC 直流输电技术不具有限制故障电流的能力。
高压直流断路器在开断直流电流的过程中，需要自身创造电流过零点，同时耗散存储在系统电感中的能量，并承担开断过程中和开断后的瞬态电压。
由于电弧通道引入了并联支路的高频电流而强迫过零，因此直流电流开断瞬间，断路器断口两端会承受很高的过电压。
由于过电压与断路器的开断特性、并联支路的振荡特性，以及主电路与并联支路的暂态过程有关，所以在断路器两端通过并联避雷器来限制过电压和吸收能量，以此来降低或消除对断路器和系统的危害。
3.3高压直流断路器电流开断试验回路设计基于有源补偿技术的高压直流断路器直接试验回路见图 11。
试验回路的主要组成部分为：①电源回路，由主电容器 CS、电抗 L、间隙 GP1组成，为直流断路器提供短路试验电流及开断后的恢复电压；②有源补偿回路，由电容器 C0、电抗 L0、间隙 GP2组成，为开断过程中电弧通道提供高频的振荡电流；③辅助设备元件，辅助开关 AB1、辅助开关 AB2及避雷器 MOVXIHARI 大容量试验站所设计的中低压直流断路器电流开断试验回路一期调试结果为额定电压2 k V、额定短路电流 82.6 k A/峰值 126.2 k A，根据设备参数预期的理论试验容量可以满足 4 k V/125 k A直流断路器的试验需求。
进一步给出了高压直流断路器电流开断的合成和直接试验回路，并给出了以直接试验回路进行试验时的典型试验波形图。
参考文献[1] 周万迪，魏晓光，高冲，等．基于晶闸管的混合型无弧高压直流断路器［J］．中国电机工程学报，2014，34( 18) : 2990-2996．[2]魏晓光，罗湘，曹均正，等．一种直流断路器及其开断方法:201310061174．4［P］． 2013-02-27．[3] 魏晓光，高冲，罗湘，等．柔性直流输电网用新型高压直流断路器设计方案［J］．电力系统自动化，2013，37( 15) : 95-102．[4] 汤广福，罗湘，魏晓光．多端直流输电与直流电网技术［J］．中国电机工程学报，2013，33( 10) : 8-17．。
