高压直流断路器目前的研究概况
高压直流断路器目前的研究概况
1.前言
高压直流断路器的研制难点有三：一是直流电流不像交流电流那样有过零点，所以灭弧比较困难;二是直流回路的电感较大，所以需由直流断路器吸收的能量
比较大;三是过电压高。
高压直流断路器可以分为机械式高压直流断路器(mechanical HVDC circuit breaker)、固态高压直流断路器(solid-state HVDC circuitbreaker)与混合式高压直流断路器(hybrid HVDC circuit breaker)。
机械式直流断路器可以关断非常大的电流，并具有成本低、损耗小等优点，
但其开断速度较慢。
固态直流断路器开断速度迅速，但其相关损耗较高，且价格昂贵。
为克服两者的缺点，通过将机械式直流断路器和固态直流断路器集成在一个
装置上，从而形成混合式断路器。
混合式直流断路器结合了机械开关良好的
静态特性与电力电子器件良好的动态性能，用快速机械开关来导通正常运行电流，用固态电力电子器件来分断短路电流，具有通态损耗小、开断时间短、无
需专用冷却设备等优点，是目前高压直流断路器研发的新方向，有着广阔的应
用前景。
下面将着重介绍混合式高压直流断路器的研究概况。
2 混合式高压直流断路器的研究概况
2.1 ABB--混合式高压直流断路器
2012 年，ABB 的混合式高压直流断路器技术被《麻省理工科技创业》评为2012 年度最重要的十大科技里程碑之一。
该混合式高压直流断路器的基本结构如下图所示，主要包括机械式开关支路a(快速机械隔离开关b+负载转换开关
c)和半导体开关支路d(半导体断路器e+避雷器组f)。
-当直流线路正常运行时，半导体开关支路处于断开状态，快速机械隔离开关和负载转换开关导通并流过直流电流。
-当检测到直流线路发生短路时，首先导通半导体断路器，关断负载转换开关，线路上的电流转移到半导体开关支路上，负载转换开关承受半导体短路器的导
通电压。
-由于快速机械隔离开关此时流过的电流为零，快速机械隔离开关迅速打开。
-当快速机械隔离开关打开后，半导体断路器开关断开，直流线路上的能量通过与半导体断路器并联的氧化锌避雷器吸收，短路电流下降。
ABB 所设计的半导体断路器单元设计图如下图所示，采用IGBT 作为半导体开关，并进行阀组串联。
该混合式高压直流断路器通过开断短路电流8.5kA 的短路试验，其开断时间
为5 毫秒。
2.2 ALSTOM--混合式高压直流断路器
2014 年阿尔斯通完成其混合式高压直流断路器原型产品的测试工作。
该混合式高压直流断路器的基本结构如下图所示，主要包括旁路开关(UFD + PES)、半导体开关支路1(晶闸管+避雷器)、半导体开关支路2(晶闸管+电容器)和避雷
器组。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
高压直流断路器的研究简述
高压直流断路器的研究简述文章综述了高压直流断路器的研究背景和应用现状，简要介绍了高压直流断路器在高压直流输电中的作用；高压直流断路器的主要性能指标以及高压直流断路器的种类及其原理结构；高压直流断路器灭弧方式的物理设计，重点说明了高压直流断路器的开断原理；对高压直流断路器进行了分类，并介绍了世界先进水平的高压直流断路器；总结了现今高压直流断路器研究的技术难题和未来的发展方向。
标签：高压直流输电；高压直流断路器；开断原理1 概述高压直流（HVDC）输电系统是由整流器、高压直流输电线路以及逆变器组成，其中整流器和逆变器统称为换流器。
从结构上看，高压直流输电是交流-直流-交流形式的电力电子换流电路[1]。
自从1954年瑞典哥特兰的世界上第一项高压直流输电工程投运以来，高压直流输电技术已经随着电力电子技术的突飞猛进而飞速发展[2]。
高压直流输电系统主要有两个作用[3，4，5]：一是将频率不同或频率控制策略不同的交流系统联接起来；二是增长输电距离以及增大输电容量。
我国现有的特高压直流示范工程有三个，分别是南方电网公司的云广±800kV 特高压直流输电示范工程，国家电网公司的向上±800kV特高压直流输电示范工程和锦苏±800kV特高压直流输电示范工程。
与交流输电比较，直流输电主要有以下优点：输电损耗小、线路造价低；电压压降小；直流输电不要求与电网同步；可分期建设，提高投资效益[7]。
高压直流输电工程的结构中，直流断路器是至关重要的设备之一。
研制高压直流断路器主要需要突破三个难点[8，9]：一是直流输电电流没有过零点，增加断路器的灭弧的难度；二是直流输电回路的电感很大，而需要开断的电流往往也很大，导致直流断路器需承受巨大的能量；三是直流输电的过电压高。
2 高压直流断路器的基本构成和开断原理2.1 高压直流断路器的基本构成开断直流电流一直是高压直流输电系统中的重大难题之一。
主要原因是直流电流没有自然过零点，必须强迫电流过零才能熄弧。
高压直流断路器发展状况及应用
高压直流断路器发展状况及应用发布时间：2022-06-27T02:31:30.968Z 来源：《中国电业与能源》2022年第4期作者：李春万明黄思睿[导读] 本文介绍了不同技术路线直流断路器的原理及适用场合和国内外发展现状，比较了几种直流断路器的优缺点李春万明黄思睿中国电力工程顾问集团西南电力设计院有限公司 610051摘要：本文介绍了不同技术路线直流断路器的原理及适用场合和国内外发展现状，比较了几种直流断路器的优缺点，重点介绍了高压直流断路器的在实际工程的应用情况及需要注意的问题，并提出了应用研究方向。
关键词：高压直流断路器机械式混合式直流输电Abstract: This paper introduces the principle, application occasions and development status of DC circuit breakers of different technical routes at home and abroad, compares the advantages and disadvantages of several DC circuit breakers, focuses on the application of high-voltage DC circuit breakers in practical projects and problems needing attention, and puts forward the application research direction.Key words: high voltage DC circuit breaker mechanical Hybrid DC transmission前言直流开断技术是我国高压直流电网发展的关键技术之一，该技术涉及高压直流输电技术、先进电力电子器件技术等前沿领域，通过结合机械式开关和电力电子器件的优点，以实现开关通态功耗降低和电流无弧开断[1]。
2024年高压直流断路器市场发展现状
2024年高压直流断路器市场发展现状1. 引言高压直流断路器是电力系统中的重要设备，用于控制和保护直流输电线路。
随着可再生能源的快速发展和直流输电技术的广泛应用，高压直流断路器市场也面临着巨大的发展机遇和挑战。
本文将介绍高压直流断路器市场的发展现状，并分析其潜在的市场前景。
2. 高压直流断路器的定义和分类高压直流断路器是一种用于控制和中断直流电流的电气设备。
根据其工作原理和结构特点，高压直流断路器可以分为气体断路器、真空断路器和固体断路器等不同类型。
不同类型的断路器在高压直流输电领域有不同的应用范围和技术要求。
3. 2024年高压直流断路器市场发展现状3.1 市场规模高压直流断路器市场在过去几年中呈现出稳定增长的趋势。
据市场研究公司的数据显示，2019年全球高压直流断路器市场规模约为X亿美元，预计到2025年将达到Y亿美元。
中国、美国和欧洲地区是全球高压直流断路器市场的主要消费市场。
3.2 市场驱动因素目前，可再生能源的快速发展是推动高压直流断路器市场增长的主要驱动因素之一。
大规模的风电和光伏电站需要高压直流输电系统来传输电能，而高压直流断路器作为关键设备之一，将在可再生能源领域发挥重要作用。
另外，高压直流输电技术的发展也为市场提供了新的增长机遇。
直流输电系统具有输电损耗小、经济性强等优势，能够在长距离电力传输中显著降低能量损耗。
这促使各国加大对高压直流输电技术的研发和应用，进一步推动了高压直流断路器市场的发展。
3.3 市场挑战和机遇高压直流断路器市场在快速发展的同时也面临一些挑战。
首先，高压直流断路器的技术难度较高，研发和生产成本较高，这对市场的进一步扩大和产品价格的降低构成了一定的限制。
其次，市场竞争激烈，主要企业之间的差距较大。
高压直流断路器领域的企业大多为跨国公司，其技术实力和市场份额较大，对新进入市场的企业构成了竞争压力。
然而，高压直流断路器市场仍然具有巨大的市场潜力。
随着直流输电技术和可再生能源的不断发展，对高压直流断路器的需求将不断增加。
高压直流断路器研究现状初探
高压直流断路器研究现状初探高压直流断路器研究现状初探项目名称：高压直流断路器项目编号：许继柔性输电系统公司编制日期：2015 年6 月15 日编制：日期: 校核：日期: 审核：日期:修订记录目录1 应用背景 (5)2 技术路线 (5)3 研究现状 (6)4 知识产权 (11)1应用背景随着柔直直流输电技术的成熟，构建多端直流输电及直流电网将是未来的技术发展方向。
然而，由于直流系统的阻尼相对较低，相比于交流系统，直流系统的故障发展更快，控制保护难度更大。
同时对基于IGBT的柔性直流输电系统来说，一旦直流侧发生故障，由于IGBT中反并联二极管的存在，通常无法采用闭锁换流器的方法来限制短路电流，必须采用断开交流侧断路器的方法来分断故障电流。
因此为快速限制并切断故障电流，以维持直流电网安全稳定运行并保护电网中的关键设备，高压直流断路器成为有效甚至唯一技术手段。
《柔性直流输电网用新型高压直流断路器设计方案》，智研院，魏晓光。
2技术路线高压直流断路器的技术要求极高。
由于此类线路的阻抗较低，因此开断电流所允许的时间比同等交流应用更短。
短路故障通常必须在5毫秒内清除（根据舟山5端直流故障仿真所得）。
目前，高压直流断路器的研制主要有三条技术路线：1、机械式高压直流断路器。
此类断路器通过并联振荡回路，在直流分量上增加交流分量，人为制造电流过零点，借此断开线路。
但是此类开关动作时间较长，通常为几十毫秒。
难以满足直流输电和指令电网的需求。
2、纯电力电子固态开关。
此方法在开断时间上完全满足要求（通常为百微秒级），但是通态损耗较大。
经济性较差。
3、混合式高压直流断路器。
该断路器采用机械开关和电力电子器件相结合的方法。
既能满足开断时间要求（5ms以内），通态损耗极低。
3研究现状在高压直流断路器研究方面，国外公司和研究机构的研究工作开展较早。
并且已经成功地实现了理论设计向工程实践的转化。
在基于常规交流断路器的机械式直流断路器研制方面，日立公司和ABB公司分别研制了250kV/8kA（额定电压/额定开断电流）和500kV/4kA的产品并成功应用于常规直流工程。
2024年高压直流继电器市场分析现状
高压直流继电器市场分析现状简介高压直流（HVDC）继电器是一种用于控制电力传输的关键设备，广泛应用于电力系统中。
本文将对当前高压直流继电器市场的现状进行分析。
市场规模目前，高压直流继电器市场呈现出稳定增长的趋势。
这主要得益于全球电力需求的增加和新能源的普及。
根据市场研究机构的数据，高压直流继电器市场规模在过去几年里实现了两位数的年均增长率，预计在未来几年内仍将保持较高的增长势头。
市场驱动因素分析1.新能源开发：随着可再生能源（如风能和太阳能）的快速发展，HVDC技术成为大规模电力传输的首选方式。
因此，高压直流继电器需求大幅增加。
2.能源互联互通：国际间跨境能源互联互通是高压直流继电器市场的另一个重要驱动因素。
HVDC技术可以实现不同电网之间的互联互通，提高电力传输效率。
3.网络可靠性要求：现代电力系统对网络可靠性要求越来越高，高压直流继电器作为关键设备，能够有效提高系统的可靠性和稳定性。
市场细分高压直流继电器市场可按应用领域划分为以下几个细分市场： 1. 电力输电：占据了市场份额的大部分。
HVDC技术在长距离、大容量电力输送方面有着明显的优势，因此需求持续增长。
2. 智能电网：随着智能电网的发展，高压直流继电器在电力调度、能源优化等方面发挥着重要作用，该市场呈现出高速增长趋势。
3. 工业应用：高压直流继电器在工业生产中也有广泛应用，如电力变换器、冶金等领域。
市场竞争格局目前，高压直流继电器市场竞争程度较高，主要竞争者包括ABB、西门子、GE等知名企业。
这些企业在技术研发、产品质量、服务等方面具有一定的竞争优势。
此外，一些新兴企业也在不断涌现，加剧了市场竞争。
市场地域分布高压直流继电器市场的地域分布相对分散。
全球范围内，欧洲、亚洲和北美地区是市场需求最大的地区。
这些地区的电力需求较高，且对HVDC技术有着较大的需求。
市场前景与机遇随着可再生能源的快速发展、电力系统对网络可靠性要求的不断提高，高压直流继电器市场的前景广阔。
高压直流断路器

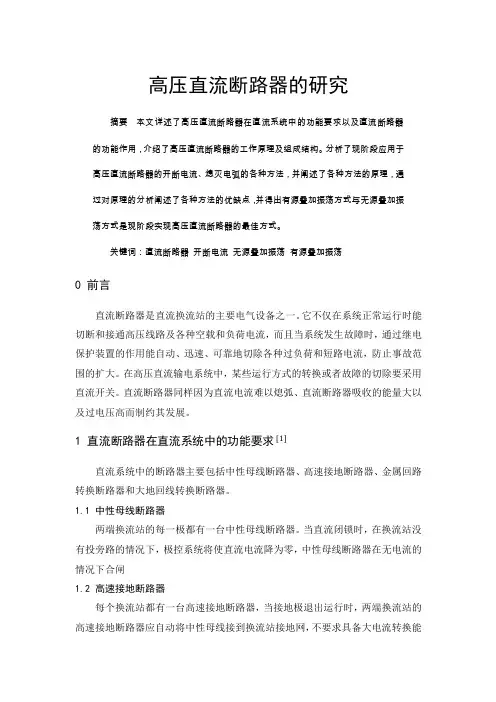

高压直流断路器的研究摘要本文详述了高压直流断路器在直流系统中的功能要求以及直流断路器的功能作用，介绍了高压直流断路器的工作原理及组成结构。
分析了现阶段应用于高压直流断路器的开断电流、熄灭电弧的各种方法，并阐述了各种方法的原理，通过对原理的分析阐述了各种方法的优缺点，并得出有源叠加振荡方式与无源叠加振荡方式是现阶段实现高压直流断路器的最佳方式。
关键词：直流断路器开断电流无源叠加振荡有源叠加振荡0 前言直流断路器是直流换流站的主要电气设备之一。
它不仅在系统正常运行时能切断和接通高压线路及各种空载和负荷电流，而且当系统发生故障时，通过继电保护装置的作用能自动、迅速、可靠地切除各种过负荷和短路电流，防止事故范围的扩大。
在高压直流输电系统中，某些运行方式的转换或者故障的切除要采用直流开关。
直流断路器同样因为直流电流难以熄弧、直流断路器吸收的能量大以及过电压高而制约其发展。
1 直流断路器在直流系统中的功能要求[1]直流系统中的断路器主要包括中性母线断路器、高速接地断路器、金属回路转换断路器和大地回线转换断路器。
1.1 中性母线断路器两端换流站的每一极都有一台中性母线断路器。
当直流闭锁时，在换流站没有投旁路的情况下，极控系统将使直流电流降为零，中性母线断路器在无电流的情况下合闸1.2 高速接地断路器每个换流站都有一台高速接地断路器，当接地极退出运行时，两端换流站的高速接地断路器应自动将中性母线接到换流站接地网，不要求具备大电流转换能力，但必须能在双极运行时打开。
1.3 金属回路转换断路器金属回路转换断路器功能是将直流运行电流从较低阻抗的大地回路向具有较高阻抗的金属回路转移。
直流电流从大地回路向金属回路的转移不应降低运行极的直流输送功率。
1.4 大地回线转换断路器大地回线转换断路器用于将直流运行电流从具有较高阻抗的金属回路转移至具有较低阻抗的大地回路。
直流电流从金属回路向大地回路的转移不应引起直流功率的降低。
2 直流断路器的基本构成与工作原理直流断路器的组成与交流断路器的构成结构基本相同，只在交流断路器的基础上增加了振荡装置和耗能元件。
高压直流断路器的发展现状
高压直流断路器的发展现状发表时间：2018-06-11T11:52:01.690Z 来源：《电力设备》2018年第1期作者：王旭1 徐刚2[导读] 摘要：随着传统化石能源的短缺、人们对环境保护要求的提高，风能、电能、光伏等可再生清洁能源得到了广泛研究，将新能源连接到电网最有效的方法是利用高压直流来传输电能。
（1.平高集团有限公司河南省平顶山市 4670002.河南平高电气股份有限公司河南省平顶山市 467000）摘要：随着传统化石能源的短缺、人们对环境保护要求的提高，风能、电能、光伏等可再生清洁能源得到了广泛研究，将新能源连接到电网最有效的方法是利用高压直流来传输电能。
高压直流输电技术具有远距离大功率输电、非同步电网互联、降低能耗、节约输电走廊、实现快速控制等优势，并且可以为新能源并网与消纳问题提供有效的解决方案，已成为当前研究热点。
关键词：高压直流断路器；发展现状；故障及处理高压直流断路器作为电网系统中的重要组成部分，一旦发生故障就可能导致电网事故的出现，并且会对电力企业的经济效益与社会效益造成严重的影响。
1高压直流断路器的开断原理直流断路器发展的难点主要体现在两方面：一、直流系统电流没有自然零点，直流电弧不易熄灭；二、直流系统短路电流上升率非常快，需要直流断路器在数毫秒内抑制短路电流上升。
近年来，高压直流断路器受到国内外广泛关注，进行了诸多理论研究，并研制出了相应的样机与产品。
目前，已在运行和正在研发的高压直流断路器从技术角度可以分为全固态式直流断路器（如图1所示）、混合式直流断路器（如图2所示）和机械式直流断路器（如图3所示）。
图1全固态式直流断路器的基本结构图2混合式直流断路器的基本结构图3直流机械断路器2高压直流断路器现状和容易出现的故障问题2.1断路器分合闸不到位断路器的操动机构故障，主要是由于固定合闸储能弹簧位置的螺杆松动，弹簧位置紧固不充分，使其在能量存储和释放运动过程中同内壁发生不同程度上的摩擦，导致储能弹簧负荷增加，传递压力变得不平衡，加剧部件损坏。
2023年高压直流断路器行业市场调研报告
2023年高压直流断路器行业市场调研报告高压直流断路器行业市场调研报告一、行业背景高压直流断路器（High Voltage Direct Current Circuit Breaker，简称HVDC断路器）是用于高压直流输电系统的重要组成部分，其作用是在高压直流电源和负载之间的电路中，断开或关闭电路，以保证电网稳定运行。
自2000年以来，我国高压直流输电领域迅猛发展，高压直流断路器的需求量也随之增长。
同时，随着我国能源结构的改变，清洁能源占比的逐年提高，高压直流输电将成为我国电力传输发展的重要趋势。
因此，高压直流断路器市场前景广阔。
二、市场现状目前，我国的高压直流断路器市场主要由几家大型企业垄断，例如ABB、西门子、阿尔斯通、江苏华通等。
这些企业在国内外都具有较强的竞争力和市场影响力，占据了大部分市场份额。
另外，一些国内中小型企业也在逐步崛起，市场份额有所增加。
据相关数据显示，2019年我国高压直流断路器市场规模达到了160亿人民币左右，且呈现逐年增长趋势。
其中，市场增长最快的是光伏发电领域，占据了市场的35%左右；风电领域排名第二，占据市场的30%左右；其余的市场份额分别被核电、特高压输电、冶金等领域占据。
三、市场预测未来高压直流断路器市场的发展将会更加广阔，市场竞争也将随之加剧。
以下是未来市场发展的几个趋势：1. 增加市场份额：目前高压直流输电的占比还比较低，未来会有一定的增长空间，这将成为高压直流断路器企业的主要发展方向。
2. 提高技术水平：随着技术的不断发展，未来的高压直流断路器将会更加智能化、高效化、稳定化，能够满足不同用户的需求。
3. 加强市场布局：当前高压直流断路器市场由少数大企业垄断，为了实现快速发展，中小型企业需要加强市场布局，寻找更多的增长点。
4. 拓展国际市场：目前国内高压直流断路器企业的国际市场占比不高，而随着“一带一路”政策的推进，国际市场的开拓将是未来的重要方向。
四、结论目前，高压直流断路器市场仍处于快速扩张期，市场竞争激烈，以技术和成本优势为主要竞争手段。
高压直流输电技术的研究现状
高压直流输电技术的研究现状在当今全球能源格局和电力需求不断变化的背景下，高压直流输电技术作为一种高效、可靠的电力传输方式，正经历着快速的发展和广泛的应用。
高压直流输电技术能够实现远距离、大容量的电力输送，对于优化能源资源配置、促进区域经济协调发展具有重要意义。
高压直流输电技术的基本原理是通过换流器将交流电转换为直流电进行传输，在接收端再通过换流器将直流电转换为交流电。
与传统的交流输电技术相比，高压直流输电具有许多显著的优势。
首先，在远距离输电方面，高压直流输电的线路损耗相对较低。
由于直流电没有电感和电容的影响，电流在导线中的分布更加均匀，从而减少了能量的损失。
这使得高压直流输电在跨越数千公里的输电距离时，仍然能够保持较高的输电效率。
其次，高压直流输电能够实现不同频率交流电网的互联。
在一些地区，由于历史原因或特殊需求，存在着不同频率的交流电网。
通过高压直流输电技术，可以将这些电网有效地连接起来，实现电力的互补和优化调配。
再者，高压直流输电对于提高电网的稳定性和可靠性也发挥着重要作用。
在交流电网中，故障容易迅速传播和扩散，而直流输电系统可以通过控制策略快速隔离故障，减少对整个电网的影响。
在高压直流输电技术的发展过程中，换流器技术的不断进步是关键之一。
早期的汞弧阀换流器由于存在诸多缺点，已经被淘汰。
目前，主流的换流器技术包括基于晶闸管的相控换流器（LCC）和基于全控型电力电子器件的电压源换流器（VSC）。
LCC 技术相对成熟，具有大容量、高效率的特点，但存在换相失败的风险，且对无功功率的需求较大。
VSC 技术则具有能够独立控制有功和无功功率、不存在换相失败问题、能够向无源网络供电等优点。
然而，VSC 技术在容量和成本方面目前还存在一定的局限性。
为了提高高压直流输电系统的性能，直流输电线路的设计和绝缘技术也在不断改进。
新型的架空输电线路和电缆技术能够降低线路的电阻和电晕损耗，提高输电容量和可靠性。
同时，对于直流线路的绝缘配合和防雷保护等方面的研究也在不断深入，以确保输电线路在复杂环境下的安全稳定运行。
高压直流断路器研究简述
高压直流断路器研究简述摘要：高压配电技术在近年来得到飞速地发展，直流输电与高压交流输电相比，具有费用低，线损较小，可靠性较高等特点。
高压直流输电也因它独特的优点受到国内外业界的高度重视。
高压直流断路器的研发也成为人们关注的焦点之一。
直流系统中的短路故障的短路利用高压直流断路器来开断电流，具有安全，方便的特点。
高压直流断路器因此被人们大量所使用。
关键字：电弧；电流过零点；开断电流；振荡电路高压直流断路器的研究中仍存在几大难点：由于直流系统电流没有自然的过零点，因此产生的电弧就不容易被熄灭，开断电流时的灭弧问题就成了高压直流断路器的一个研究难点。
1.直流断路器的开断原理高压直流输电系统的重大难题是开断电流。
由于直流电流无自然地过零点，如果采用强制开断电流的方法，由于从机械开关动作的开始到回复耐压能力需要几十毫秒的时间，因此达不到速动。
而且强制开断电流会产生电弧，而且所产生的电弧能量非常大，因此会严重的威胁设备的安全。
2.直流断路器的开断方法2.1振荡式开断法。
其原理是利用交流断路器来进行电流的开断。
这个过程需要强迫电流产生过零点，此处需要用到振荡电路。
为了保证电弧完全熄灭，不再发生燃弧，直流回路的能量需要被吸收，这里可以用金属氧化避雷器进行吸收。
振荡强迫电流过零有两种方式。
一种为自能振荡产生电流振荡利用电弧的负阻特性和自身的不稳定性。
另一种是他能振荡方法，需要对电容进行充电，然后电容会在电感的作用下向电弧的间隙进行放电，因此就会有振荡电流产生。
2.2增大电弧电压。
这种形式的直流断路器方便实现。
主要应用在一些电压等级较低的场合，如地铁等区域。
对于特别高的直流电压并不适用，所以额定电压要求不超过3KV。
当断路器开断形成断口后，可通过磁吹方式把电弧引进栅片，通过拉长电弧来对电弧电压提高。
各个小电弧会产生多对电极，没段电弧都有接近电极的电压，通过这种方法增大了电弧的电压。
这应用了电弧的电压的的升高，可以使直流断路器的开断性能提升。
