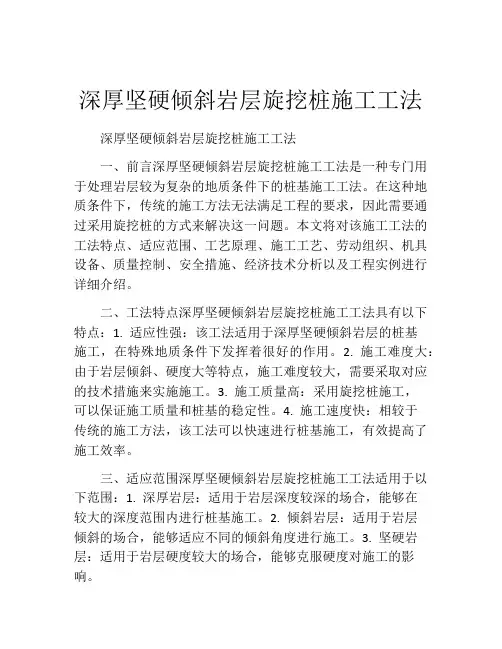

深厚坚硬倾斜岩层旋挖桩施工工法
深厚坚硬倾斜岩层旋挖桩施工工法深厚坚硬倾斜岩层旋挖桩施工工法一、前言深厚坚硬倾斜岩层旋挖桩施工工法是一种专门用于处理岩层较为复杂的地质条件下的桩基施工工法。
在这种地质条件下，传统的施工方法无法满足工程的要求，因此需要通过采用旋挖桩的方式来解决这一问题。
本文将对该施工工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点深厚坚硬倾斜岩层旋挖桩施工工法具有以下特点：1. 适应性强：该工法适用于深厚坚硬倾斜岩层的桩基施工，在特殊地质条件下发挥着很好的作用。
2. 施工难度大：由于岩层倾斜、硬度大等特点，施工难度较大，需要采取对应的技术措施来实施施工。
3. 施工质量高：采用旋挖桩施工，可以保证施工质量和桩基的稳定性。
4. 施工速度快：相较于传统的施工方法，该工法可以快速进行桩基施工，有效提高了施工效率。
三、适应范围深厚坚硬倾斜岩层旋挖桩施工工法适用于以下范围：1. 深厚岩层：适用于岩层深度较深的场合，能够在较大的深度范围内进行桩基施工。
2. 倾斜岩层：适用于岩层倾斜的场合，能够适应不同的倾斜角度进行施工。
3. 坚硬岩层：适用于岩层硬度较大的场合，能够克服硬度对施工的影响。
四、工艺原理深厚坚硬倾斜岩层旋挖桩施工工法通过采取以下技术措施来满足实际工程需求：1. 旋挖桩选型：根据岩层的特点选择合适的旋挖桩类型，其中包括刀盘直径、桩型拖斗容量等参数。
2. 预处理作业：根据岩层的硬度和倾斜角度，进行预处理作业，包括岩层表面清理、弱化处理等。
3. 桩基施工：采用旋挖桩机进行桩基施工，通过旋转和下沉的方式，在岩层中钻孔，形成桩基。
4. 桩基后处理：对桩基进行后处理，包括清理孔底、灌注浆液等，提高桩基的稳定性。
五、施工工艺1. 地质勘探：对施工现场进行地质勘探，了解岩层的深度、倾斜角度、岩性等参数。
2. 预处理作业：根据勘探结果进行预处理作业，包括岩层表面清理、弱化处理等。
旋挖钻机在岩石地层施工中的应用分析
的旋挖钻进施工需求。 2. 合理配置钻杆部分 岩石地层的施工工作中，使用以往的摩擦钻杆不能确
保钻头的有效加压钻进处理，所以，在施工工作中应选用 具有强行加压性能的机锁式钻杆，不仅可以应用在土层的 施工中，还能保证岩层施工中的使用效果。采用此类钻杆 配置，可使得在旋挖钻进的施工工作中，利用钻杆来带动 钻头运行，孔底部分可实现全断面切削岩层的目的，利用 钻挖钻头，将孔底区域的土提升到地面区域，反复循环钻 进之后就可以成孔。
J YAN JIU IAN SHE
建设管理
Xuan wa zuan ji zai yan shi di ceng shi gong zhong de ying yong fen xi
旋挖钻机在岩石地层施工中 的应用分析
陈帅华
岩石地层施工的过程中，受到地质因素的影响，经 常会出现钻进的问题，对钻进施工的质量会产生不利影 响。 而 旋 挖 钻 机 在 岩 石 地 层 中 的 施 工， 可 有 效 解 决 岩 石 地 层 的 钻 进 施 工 难 题， 具 有 重 要 的 作 用。 因 此， 在 岩 石 地 层 的 施 工 工 作 中， 应 积 极 采 用 旋 挖 钻 机， 结 合 具 体 的 工 程 施 工 特 点 与 实 际 情 况， 有 效 开 展 各 方 面 的 施 工 工 作， 将 旋 挖 钻 机 的 积 极 作 用 发 挥 出 来， 提 升 岩 石 地 层 施 工 质 量 和 水 平， 为 其 后 续 的 施 工 提 供 便 利。 长沙市湘雅路过江通道工程是长沙市重点工程，连接长 沙河西片区与主城区的主要交通要道，对改善长沙市交 通状，减小过江交通压力起着至关重要的作用。过江 段隧道采用超大直径盾构机掘进，盾构工作井采用直径 1200mm 的排桩作为基坑围护结构，作为重点工程的关 键线路上的重要节点，围护桩的施工工期与施工质量可谓 是重中之重。随着旋挖钻机在岩石地层中的使用技术日渐 成熟，钻机、钻具和钻杆的选择和配置以及施工过程控制 也显得尤为重要。
硬质岩层旋挖钻扩孔法施工技术
硬质岩层旋挖钻扩孔法施工技术硬质岩层旋挖钻扩孔法施工技术硬质岩层的钻孔施工一直是工程建设中的一大挑战。
如果采用传统的钻孔方法，如冲洗钻进的方式，可能会遇到钻头易损坏、钻爆等问题，严重影响工程的进度和质量。
为了克服这些问题，硬质岩层旋挖钻扩孔法逐渐应用于岩层地基的施工中，并取得了显著的效果。
硬质岩层旋挖钻扩孔法是指利用旋挖钻机进行岩层钻孔与扩孔施工的一种方法。
与传统的冲洗钻进不同，旋挖钻机主要依靠其强大的扭矩和转速，通过顶推钻杆将钻下的岩屑舀出孔口，从而实现钻孔和扩孔的作业。
旋挖钻机作为硬质岩层施工的主要设备，其工作原理主要是通过设备的切削刀具和转速控制来实现钻孔和扩孔的作业。
旋挖钻机通常由钻杆、刀具、钻头、旋转回转机构等部件组成。
当旋挖钻机开始工作时，设备的旋转回转机构提供强大的转速和扭矩，使得刀具和钻头能够在硬质岩层中旋转和切削。
在钻孔过程中，钻杆不断向下进行顶推，使得岩屑被钻头切削下来，并通过刀具的设计将其舀出孔口。
随着钻杆的推进，岩屑将被顶出岩孔，并通过人工或通过清洗液将岩屑清除。
硬质岩层旋挖钻扩孔法施工技术的优势在于其速度快、效率高、钻孔质量好等特点。
首先，旋挖钻机具有较大的工作能力和短工期，在硬质岩层中能够快速完成钻孔和扩孔作业。
其次，旋挖钻机的操作简单，只需要控制机械的转速和扭矩即可完成钻孔作业，减少了对操作人员的要求。
再次，旋挖钻扩孔法能够较好地保持钻孔的直径和形状。
在硬质岩层中，由于钻孔的边界不规则，钻孔会不断受到岩层的压制，导致孔径变形、塌陷等问题。
而旋挖钻扩孔法通过切削和舀出的方式，可以更好地控制孔径的大小和形状，并在钻孔的过程中及时清除岩屑，减少孔壁塌陷的风险。
然而，硬质岩层旋挖钻扩孔法也存在一些挑战和注意事项。
首先，由于旋挖钻机在工作过程中需要扭转和推进钻杆，可能会受到岩层的阻力，尤其在较硬的岩层中，可能会出现设备的卡钻、堵塞等问题。
为了解决这些问题，需要合理设计设备的推力和转速，并采取相应的防卡钻措施，如使用防卡钻剂等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋挖钻施工坚硬岩层的应用
摘要：旋挖成孔工艺在20世纪90年代传入我国，因其施工效率高、成孔质量好、机械化程度高、噪音小、对环境污染少等优点，现在已经大规模应用于地基
处理中。
关键词：旋挖；硬质岩层
1桩基施工中遇到问题
按照设计地质状况，结合环保要求和工期要求以及施工条件，在钻机选型上，项目部本着经济、合理、环保的原则，选用旋挖钻可以满足施工生产要求。
根据
施工组织安排，施工现场配备了4台SR280旋挖钻机，根据不同地质情况，每台
旋挖钻机配置了不同规格和类型的钻具和斗齿，以适应不同地层的钻进。
在进行该桥11#墩桩基施工时，距离桩底10m左右，钻进缓慢，工效较低，
机械设备损耗较大，平均进尺2m/天，并造成钻杆劈裂事故。
后经取样分析，设
计地质发生变化，特别是距离桩底设计标高5~10m范围内岩性坚硬，经设计及试验确定，该地层为弱风化粉砂岩，地质取芯强度达到40~50MPa，该特大桥
11#~29#、34#~38#墩均为此地层。
一般情况下，旋挖钻可以钻进一些强风化的、
抗压强度在30 MPa以下的岩层，但也不能钻进胶结致密的卵砾石层和抗压强度
较高的岩层，如果强行钻进很容易发生机械事故。
因此，该地层地质状况已经超
过一般旋挖钻适应地层范围。
2对问题的分析及处理措施
经过分析讨论，该岩层强度高，埋置深，钻进相对困难，采用旋挖钻施工，
选择合适的钻斗及钻进工艺至关重要。
最后决定采用短螺旋钻斗和双底捞砂钻斗交替配合钻进，采用短螺旋钻头以
低速、低扭矩、先浮动后加压的方式钻进，同时更换为耐磨的合金钢斗齿，在钻
进中及时检查斗齿，发现破损及时焊接修补或更换。
短螺旋钻头钻进后及时换双
底捞砂钻斗捞取孔底沉渣，防止钻头打滑，影响钻进效果。
3工程概况及地质资料
根据《岩土工程勘察报告》，本区地层主要结构为：场地内地层结构相对简单，扩建场地下部岩土对应四期扩建勘探大体可分9层，工程地质深度范围内自
上而下可分为：
第（1-1）层：杂填土（Q4ml）：棕红色，
系粉质粘土、建筑垃圾等回填，稍湿～湿，稍密～松散。
分布普遍，最薄处
为0.30m；最厚处为14.90m；平均厚度为4.52m；层面最高处标高为34.46m；层面最低处标高为16.17m。
第（1-2）层：冲填土（Q4ml）：灰黑色，系粉煤灰冲填，饱和，松散。
分布普遍，最薄处为0.50m；最厚处为11.50m；平均厚度为4.69m；层面最高处标高
为31.16m；层面最低处标高为17.12m。
第（1-3）层：素填土（Q4ml）：棕红色，系国电九江发电厂一期建设时（上世纪八十年代）的粉质粘土回填，稍湿，稍密。
分布普遍，最薄处为0.60m；最
厚处为13.90m；平均厚度为4.43m；层面最高处标高为30.23m；层面最低处标
高为12.03m。
④粉质粘土（Q4al）：土黄色，可塑，有黑色铁锰质渲染；局部呈可塑～软
塑，分布普遍，最薄处为0.50m；最厚处为9.60m；平均厚度为3.61m；层面最
高处标高为28.57m；层面最低处标高为5.39m。
⑤粘土（Q2el+dl）：棕红色及棕黄色夹灰白色，呈网纹状，硬塑；分布普遍，最薄处为0.10m；最厚处为17.30m；平均厚度为6.90m；层面最高处标高为
32.57m；层面最低处标高为6.97m。
⑧粉质粘土混碎石及角砾（Q2fgl）：棕黄色，稍湿～湿，稍密～中密；粉质粘土为可塑～硬塑，碎石及角砾粒径为0.5～5cm，含量为20～30%，偶混砂卵石；分布普遍，最厚处为14.50m；平均厚度为3.43m；层面最高处标高为19.90m；
层面最低处标高为2.89m。
⑨全风化粉砂岩、砾岩交互层（E）：棕红色，全风化粉砂岩呈粉土及粉细砂，全风化砾岩呈粉质粘土混角砾，中密；分布普遍，最薄处为0.25m；最厚处
为9.50m；平均厚度为3.09m；层面最高处标高为21.17m；层面最低处标高为
0.11m；平均标高为10.62m。
⑩强风化粉砂岩、砾岩交互层（E）：棕红色，泥质胶结，强风化，薄层块状；分布普遍，最薄处为0.40m；最厚处为6.60m；平均厚度为1.36m；层面最
高处标高为 18.16m；层面最低处标高为-3.03m；平均标高为7.35m。
（11）中风化粉砂岩、砾岩交互层（E）：棕红色及肉红色，钙质胶结，中风化，厚层块状。
未钻穿，层面最高处标高为12.23m；层面最低处标高为-3.83m；
平均标高为4.63m，强度达到56.4～62.6MPa。
九江市某电厂地处长江二级阶地，受地形及电厂工业排水等影响，其地下水
主要有上层滞水及孔隙潜水二层，地下水位在0.90m至9.0m之间。
根据《岩土
工程勘察规范》判定地下水和土对钢筋混凝土结构中钢筋具微腐蚀性。
4设备选择
本工程设计采用直径为800mm的砼灌注桩，桩底进入（11）层中风化粉砂
岩砾岩互层不小于1米，承载力模式为端承桩。
通过现场实际踏勘，同时为满足工期进度要求，我单位决定采用施工速度快
的旋挖钻机进行施工。
因（11）层中风化粉砂岩砾岩互层强度较高，达56.4～62.6MPa，参照《建筑地基基础设计规范》单轴抗压强度大于30MPa为硬质岩层，对于旋挖钻机施工具有一定难度，为此我们选配了三一SR-220型旋挖钻机及配套的机锁钻杆、截齿钻头、牙轮筒钻、截齿筒钻等。
5钻机施工
5.1刮削式施工。
这种施工工艺是指利用强制加压和钻头旋转，通过钻头斗齿或截齿将原土或软岩从地层中剥离、崩落，然后进入钻头的过程。
对于上部粘土
层施工难度小，采用切削式施工，利用斗齿泥斗就可完成施工。
对于强度强度不
大于30MPa的第⑨层全风化粉砂岩、砾岩交互层（E）采用截齿泥斗完成施工。
截齿为锥形，顶部受力面积小，应力集中，且均为合金头，可以较轻松对软岩进
行破碎。
这种施工方法对于粘土和软岩施工速度快，大约3-5分钟进尺1米。
5.2碾压破碎施工。
对于（11）层中风化粉砂岩砾岩互层的硬质岩层应采用此种施工方法。
钻具更换为机锁钻杆、牙轮筒钻钻头。
利用机锁钻杆强制加压，钻
杆旋转，筒钻底部合金牙轮同时碾压岩面，致使岩面破碎形。
6 施工注意事项
6.1在使用筒钻碾压破碎时，崩落的岩屑不能及时清理出孔口，钻头在旋转过程中易形成卡钻，每钻进20分钟左右应提出钻头，待岩屑沉入孔底再可以加压
钻进。
6.2钻头反转取芯时，如果突然遇到阻力加大，然后骤然减小，初步判断岩芯折断。
6.3同因岩面坚硬、钻杆压力大、进尺速度慢、钻进时间长致使钻具易发生损坏，所以应经常检查钻头钻具。
6.4桩底岩芯不可钻进过深，再进行捞取或破碎。
因筒钻高度一般为1.2米左右，当钻进达到1.2米时岩芯顶到钻头方口连接处，极易对钻具造成损坏。
6.5采用螺旋钻破碎时，岩屑不易捞取干净，灌注前宜采用气举反循环进行清孔。
7结束语
近年来，在我国许多大型基础设施建设工程的施工中更是得到了广泛应用。
但由于旋挖钻进工艺是一种较新的施工技术，在不同的地质条件下，还会出现一些新问题，需要大家在以后的实践、研究中继续努力探索，不断提高旋挖钻进工艺的施工质量。
参考文献
[1]陈铁牛．旋挖钻机在永宁河特大桥不同地层中的应用［Ｊ］．施工技术，2009，38（9）：42-46.
[2]黎中银，夏柏如，吴方晓．旋挖钻机高效入岩机理及其工程应用［Ｊ］．中国公路学报，2009，22（3）：121-126．
[3]丁时伟，李治军．基于旋挖钻机的混凝土灌注桩施工方法和工艺探讨［Ｊ］．黑龙江水专学报，2010，37（2）：48-50.。
