隔离变压器是一种1比1的变压器
隔离变压器的作用-隔离变压器的工作原理
隔离变压器的作用-隔离变压器的工作原理隔离变压器的简介隔离变压器在理论上属于安全电源，一般用来机器维修、保养用，起保护、防雷、滤波作用。
隔离变压器是一种1/1的变压器。
初级单相220V，次级也是单相220V。
或初级三相380V，次级也是三相380V。
首先通常我们用的交流电源电压一根线和大地相连，另一根线与大地之间有220V的电位差。
人接触会产生触电。
而隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。
人接触任意一条线都不会发生触电，这样就比较安全。
其次还有隔离变压器的输出端跟输入端是完全断路隔离的，这样就有效的对变压器的输入端（电网供给的电源电压）起到了一个良好的过滤的作用。
从而给用电设备提供了纯净的电源电压。
另一用途是防干扰。
可广泛用于地铁、高层建筑、机尝车站、码头、工矿企业及隧道的输配电等场所。
隔离变压器是指输入绕组与输出绕组在电气上彼此隔离的变压器，用以避免偶然同时触及带电体（或因绝缘损坏而可能带电的金属部件）和地所带来的危险，它的原理与普通干式变压器相同，也是利用电磁感应原理，主要隔离一次电源回路，二次回路对地浮空，以保证用电安全。
隔离变压器的作用拥有两个或两上以上独立分开的线圈的变压器都可以被称为隔离变压器，因为初级和次级已经完全分开（隔离），是通过磁场来传递能量。
隔离变压器的作用就是安全用电。
由于分开后，人不可能再接到市电火线，相对来说,变得安全了。
首先要先了解我国的供电系统，我国的供电系统在供给低压用户时，一般采取三相四线制，中性线接地,通俗点，就是到居民家的电线，一根是相线（火线）,里另一根是零线，它是和大地同地位，当人体由于触及热底板时,就会使电流通过人体，和大地构成回路，造成触电危害，如果使用隔离变压器，就会安全些。
因为初级和次级是通过磁场交换能量，没有物理上的硬连接,就算人体触及带电的物品，也会因为人体和大地同地位，而使带电部位的电位为低电位，不会引起触电危害。
三相变压器基本工作原理 变压器工作原理
三相变压器基本工作原理变压器工作原理变压器的基本工作原理是电磁感应原理。
当交流电压加到一次侧绕组后交流电流流入该绕组就产生励磁作用，在铁芯中产生交变的磁通，这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，它分别在两个绕组中引起感应电动势。
这时如果二次侧与外电路的负载接通，便有交流电流流出，于是输出电能。
在三相变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，三相变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的三相变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。
1.国内的500、330、220与110kV的输电系统的电压相量都是同相位的，所以，对下列电压比的三相三绕组或三相自耦变压器，高压与中压绕组都要用星形接法。
当三相三铁心柱铁心结构时，低压绕组也可采用星形接法或角形接法，它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°角。
500/220/LVkV─YN，yn0，yn0或YN，yn0，d11220/110/LVkV─YN，yn0，yn0或YN，yn0，d11330/220/LVkV─YN，yn0，yn0或YN，yn0，d11330/110/LVkV─YN，yn0，yn0或YN，yn0，d112.国内60与35kV的输电系统电压有二种不同相位角。
如220/60kV变压器采用YNd11接法，与220/69/10kV变压器用YN，yn0，d11接法，这二个60kV输电系统相差30°电气角。
当220/110/35kV变压器采用YN，yn0，d11接法，110/35/10kV变压器采用YN，yn0，d11接法，以上两个35kV输电系统电压相量也差30°电气角。
所以，决定60与35kV级绕组的接法时要慎重，接法必须符合输电系统电压相量的要求。
隔离变压器
4 高性能隔离变压器（超级隔离变压器）
已经看到，带屏蔽层隔离变压器对于电网中存在的共模和 差模干扰都有一定的抑制作用，所以这种变压器在日常的 抗干扰措施中是作为一种用途很广的措施在使用。那么有 没有一种比带屏蔽层隔离变压器性能更好隔离变压器可供 使用呢？答案是肯定的，这就是高性能的隔离变压器，也 称超级隔离变压器（意思是这种隔离变压器的隔离和抗干 扰性能超群）。
C： 绕 组 间 的 分 布 电 容 ； Z： 绕 组 间 的 耦 合 阻 抗 ； Z2： 负 载 对 地 的 等 效 阻 抗 ； e1：初级干扰（共模电压）； e2：次级干扰（共模电压）。 e2 =e1Z2/Z
由于共模干扰是一种相对大地的干扰，所以它不会通过变 压器来传递，而必须通过变压器绕组间的耦合电容传递。 我们用一个装置电容（装置对地的分布电容）来与整个用 电设备等效，其典型值为0.01μF。而一台普通隔离变压器 的耦合电容为几百至上千pF，今假定为1000pF。这样我们 就得到了如前图所示的干扰通路，共模干扰通过变压器的 耦合电容，经过装置电容再返回大地的。共模电压就按照 由变压器耦合电容与装置电容构成的分压器中电容量的大 小来分压，分压比为
C1：初级-屏蔽层的分布电容； C2：次级-屏蔽层的分布电容； ZC1：C1的阻抗； ZC2：C2的阻抗； ZE：屏蔽层的接地阻抗； Z2：负载的对地阻抗； e1：初级共模干扰电压； e2：次级共模干扰电压。 e2=e1×(ZE/ZC1)×(Z2/ZC2) 因ZC1》ZE ，ZC2》Z2 ，故e1》e2
超级隔离变压器 是一台性能比较 完善的变压器， 除了有一般的隔 离功能外，还同 时兼有抗共模和 差模干扰的能 力，而且各项指 标都较高。图a 是超级隔离变压 器的例子，作为 对比，将普通隔 离变压器的结构 画在图b中。
220V交流1：1隔离变压器绕线匝数不正确会有什么后果？
220V交流1：1隔离变压器绕线匝数不正确会有什么后果？220V交流1:1隔离变压器绕线匝数不正确会有什么后果?答:220V的隔离变压器绕组线圈匝数不正确，会导致输出侧电压升高或降低，偏离正常工作电压范围不能够使用。
下图1为一个典型的小功率隔离变压器的实物图。
隔离变压器分为安全隔离和一般隔离变压器两种。
安全隔离变压器是指为完全特低电压电路提供电源的隔离，它适用于定向所使用的安全低压电器设备(如玩具、电铃、手持式电动工具等)。
一般的隔离变压器是指一次侧绕组与二次侧绕组在电气上彼此可靠隔离的变压器，用于避免偶然同时接触带电体(其中包括因绝缘损坏而可能带电的金属结构部件)和地带来的危险，保护人生安全。
下图2为隔离变压器的原理图。
220V隔离变压器虽然说是按照1:1(指它的输入电压和输出电压都是为220V)，但是它的绕制匝数并不是按照1:1的比例来绕制的(即如上图2所示L1、L2)，这里涉及到电磁感应的效率问题。
至于复杂的计算公式这里就不说了。
我们只要其结果，一般在绕制时需要首先计算出每伏需要绕的匝数(即:安匝比V/T，用ω0表示)，一次侧(初级)用输入电压乘以ω0，二次侧用输出电压乘以ω0后还要乘以一个效率系数1.05才是真正的1:1的隔离变压器。
这里举例说明吧；假如变压器的安匝比为1v/5匝，那么输入侧(L1)为220V则用220×5=1100匝，那么二次侧的电压也是220V，安匝比也是1V/5匝，计算出的的总匝数也是1100匝，此时必须将这个总匝数再乘以效率系数1.05才是二次侧的实际匝数，即1100×1.05=1155匝，简单地说，二次侧的总匝数(L2)需要比输入侧多55匝才能够将隔离变压器的电压对等的转换到二次侧输出。
综合上述，提问者在自制隔离变压器时如果将一次侧线圈绕组绕多了，则二次侧的电压会降低很多；如果将二次侧的绕组线圈的匝数绕多了，则输出电压会升高很多，而无法使用。

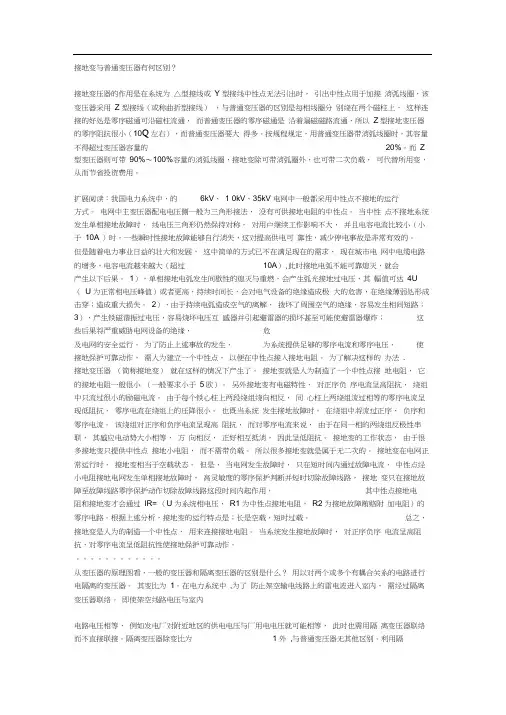

接地变与普通变压器有何区别
接地变与普通变压器有何区别？接地变压器的作用是在系统为△型接线或Y 型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z 型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Q左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
而Z 型变压器则可带90%〜100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
扩展阅读：我国电力系统中，的6kV、1 0kV、35kV 电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A ）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A）,此时接地电弧不能可靠熄灭，就会产生以下后果。
1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U （U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
隔离变压器和自耦变压器的区别
隔离变压器和自耦变压器的区别我们先分析下自耦变压器与隔离变压器的区别：自耦变压器和隔离变压器是变压器的两种不同的形式。
其工作原理相同，区别如下：含义隔离变压器属于安全电源，一般用来机器维修、保养用，起保护、防雷、滤波作用。
隔离变压器的原理和普通变压器的原理是一样的。
都是利用电磁感应原理。
隔离变压器一般（但并非全部）是指1：1的变压器。
由于次级不和大地相连，次级任一根线与大地之间没有电位差，但使用安全。
常用作维修电源。
控制变压器和电子管设备的电源也是隔离变压器。
如电子管扩音机、电子管收音机与示波器，以及车床控制变压器等电源都是隔离变压器。
如为了安全维修彩电常用1：1的隔离变压器。
在空调中也有使用。
自耦变压器的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。
运行方式不同(1)自耦变压器运行中,输入侧与输出侧，既有电的联系又有磁的联系。
公共部分的输出电压是线圈的自身自感产生的感生电压，是利用线圈中在交变磁场而产生的感生电流来实现感生电压的。
另一方面由于自耦变压器的原边线圈和副边线圈本身就是一个线圈，工作中输入与输出侧就是直接连在一起的，只是输出电压有了变化而已，所以自耦变压器运行中既存在电的联系又存在磁的联系。
在三相四线制的电网中,人体不小心触摸到自耦变压器的任意非中性线输出端都会有触电的危险。
(2)隔离变压器运行中，因为原边线圈和副边线圈不是相通的，而是彼此独立的，因而隔离变压器运行中只磁的联系而没有电的联系。
运行中,人体不小心触摸到隔离变压器输出的单个端时，一般是不会触危险存在。
这是因为隔离变压器输入与输出不彼此隔离，但互不通，它实际起到了一个隔离的作用，所以隔离变压器还有一个别称—安全变压器。
(只能是在一定程度上较自耦变压器对人体安全)线圈结构不同："自耦变压器"是一种圈式变压器，初级和次级共同用一个绕组，也就是共同用一个零线，其变压比有固定的和可调的两种。
SG-60KVA
买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
变压器●电抗器 SG-60KVA 隔离变压器请您放心选购型号含义
SG-60KVA 隔离变压器请您放心选购性能参数 1.额定容量：1KVA~800kVA 2.联结组别：Dyn11，Yyn0 3.工频耐压：3kV/min 4.绝缘耐热等级：F，H 级 5.温升限值：铁芯不超过 85K，线圈温升不超过 95K 6.输入额定电压：三相 380V 或单相 220V 7.工作频率：50Hz-60Hz 8.效率：≥98% 9.波形畸变：<0.1% 10.绝缘电阻：绕阻对地绝缘电阻 三相 ≥3.8M 欧米茄； 单相 ≥2.2M 欧米茄 SG-60KVA 隔离变压器请您放心选购作用 用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰， 隔离变压器将三线△接线转换为四线 Yo 系统，加屏蔽就进一步免除了由变压器 买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
SG-3KVA
55 125 40 300 180 280 150 120
SG-4KVA
75 150 46 300 200 280 150 120
SG-5KVA
75 175 50 300 200 280 150 120
SG-6KVA
95 190 57 300 220 280 150 140
SG-7KVA 120 200 68 300 240 280 150 160
11×18
买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
变压器●电抗器 SG-1KVA 隔离 变压器请您放 190 400 110 420 230 380 250 140 11×18
隔离安全变压器的使用要求
隔离安全变压器的使用要求变压（气压变量）器电阻测试仪是一种停止的电气设备，是用来将某一数值的交流电压成为频率一样的另一种或几种数值不一样的电压的设备。
变压器绕组测试仪并配备面板式打印机和大容量非易失性存储器，可以便利的存储和打印测量结果。
测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的佳选择。
变压器综合测试台该装置测量部分由单片机掌控，数字显示，空载，短路等测试数据由单片机同步采样，躲避了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。
变压器测试仪是一种特别适合现场精准测量变压器容量和型式的多功能仪表，可在现场使用仪器内置电源精准测量油侵式、干式、特种变压器等各种类型变压器的容量、型式和负载损耗，使用时可任意输入变压器一、二次电压值，30KVA以上的变压器均能实现空载损耗、负载损耗等各种特性参数。
仪器体积小、重量轻至2.5kg,接线简单、操作便利、测量精准、稳定性好。
变压器电阻测试仪的平常维护：基本恳求1）高压维护人员有必须持证上岗，无证者无权操作。
2）需停电维护修理时，应报主管部门同意，并告知用户后进行。
3）室外油浸变压器应每年查看绝缘油一次，室内油浸变压器应每二年查看绝缘油一次。
变压器倒闸操作顺序：停电时先停负荷侧，后停电源侧；送电时与上述操作顺序相反。
1）从电源侧逐级向负荷侧送电，如有毛病便于断定毛病规模，适时作出判别和处置，躲避毛病延长扩大。
2）多电源的情形下，先停负荷侧可以躲避变压器反充电。
若先停电源侧，遇有毛病或许形成维护装置误动。
xun视（巡行视察）查看：依据变电安全工作规程恳求，工作值班人员除交接班需求进行xun视查看外，一次变电所每班应xun视查看5次。
xun视查看项目如下。
1）变压器温度及声响是不是正常，有无异味、变色、过热及冒烟等景象。
油浸变压器的上层油温依据生产厂家的规定高不超出95℃，为躲避变压器油过快劣化，上层油温不宜超出85℃。
2）坚持瓷瓶、套管、磁质外表清洁，调查有无裂纹破损、放电景象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离变压器是一种1比1的变压器
隔离变压器是一种1比1的变压器。
初级220v,次级也是220v。
我们用的交流电一根线和大地相连。
另一根线与大地之间有220V的电位差。
人接触会触电。
隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。
人接触任意一条线不会触电,所以比较安全。
隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源。
如为了安全维修彩电常用1比1的离变压器.
补充:
1）只是不一定要1:1的变压。
2）“我们用的交流电一根线和大地相连”也不一定的，好多供电线路用万用表测量地和火线及零线间的电压时，全是110V的，这就说明了并不一定有一根线接地，当然一根接地的也是比较多的存在着。
3）隔离变压器是使用比较多的，在空调中也是使用的。
自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，其余部分称为串联绕组，同容量的自藕变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用。
和普通双绕组变压器相比，自耦变压器有以下主要特点：
（1)由于自耦变压器的计算容量小于额定容量．所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料(硅钢片和导线)和结构材料(钢材)都相应减少，从而降低了成本。
有效材料的减少使得铜耗和铁耗也相应减少，故自耦变压器的效率较高。
同时由于主要尺寸的缩小和质量的减小，可以在容许的运输条件下制造单台容量更大的变压器。
但通常在自耦变压器中只有k≤2时，上述优点才明显。
(2)由于自耦变压器的短路阻抗标幺值比双绕组变压器小，故电压变化率较小，但短路电流较大。
(3)由于自耦变压器一、二次之间有电的直接联系，当高压侧过电压时会引起低压侧严重过电压。
为了避免这种危险，一、二次都必须装设避雷器，不要认为一、二次绕组是串联的，一次已装、二次就可省略。
(4)在一般变压器中。
有载调压装置往往连接在接地的中性点上，这样调压装置的电压等级可以比在线端调压时低。
而自耦变压器中性点调压侧会带来所谓的相关调压问题。
因此，要求自耦变压器有载调压时，只能采用线端调压方式。
