《半导体物理学》课程教学大纲

《半导体物理学》课程教案大纲一、课程说明（一）课程名称：《半导体物理学》所属专业：物理学（电子材料和器件工程方向）课程性质：专业课学分：学分（二）课程简介、目标与任务：《半导体物理学》是物理学专业（电子材料和器件工程方向）本科生的一门必修课程。

通过学习本课程，使学生掌握半导体物理学中的基本概念、基本理论和基本规律，培养学生分析和应用半导体各种物理效应解决实际问题的能力，同时为后继课程的学习奠定基础。

本课程的任务是从微观上解释发生在半导体中的宏观物理现象，研究并揭示微观机理；重点学习半导体中的电子状态及载流子的统计分布规律，学习半导体中载流子的输运理论及相关规律；学习载流子在输运过程中所发生的宏观物理现象；学习半导体的基本结构及其表面、界面问题。

（三）先修课程要求，与先修课与后续相关课程之间的逻辑关系和内容衔接：本课程的先修课程包括热力学与统计物理学、量子力学和固体物理学，学生应掌握这些先修课程中必要的知识。

通过本课程的学习为后继《半导体器件》、《晶体管原理》等课程的学习奠定基础。

（四）教材与主要参考书：［］刘恩科，朱秉升，罗晋生. 半导体物理学（第版）［］. 北京：电子工业出版社. .［］黄昆,谢希德. 半导体物理学［］. 北京：科学出版社. .［］叶良修.半导体物理学（第版）［］. 上册. 北京：高等教育出版社. .［］. . , ( .), , , .二、课程内容与安排第一章半导体中的电子状态第一节半导体的晶格结构和结合性质第二节半导体中的电子状态和能带第三节半导体中电子的运动有效质量第四节本征半导体的导电机构空穴第五节回旋共振第六节硅和锗的能带结构第七节族化合物半导体的能带结构第八节族化合物半导体的能带结构第九节合金的能带第十节宽禁带半导体材料（一）教案方法与学时分配课堂讲授，大约学时。

限于学时，第节可不讲授，学生可自学。

（二）内容及基本要求本章将先修课程《固体物理学》中所学的晶体结构、单电子近似和能带的知识应用到半导体中，要求深入理解并重点掌握半导体中的电子状态（导带、价带、禁带及其宽度）；掌握有效质量、空穴的概念以及硅和砷化镓的能带结构；了解回旋共振实验的目的、意义和原理。

半导体物理50本书

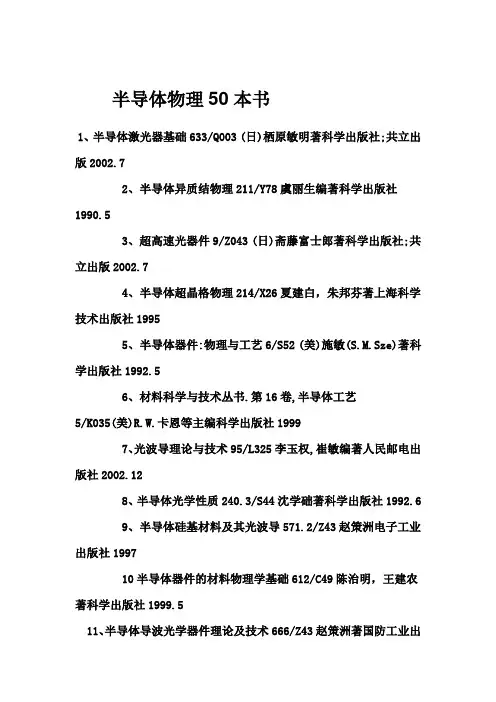

半导体物理50本书1、半导体激光器基础633/Q003 (日)栖原敏明著科学出版社;共立出版2002.72、半导体异质结物理211/Y78虞丽生编著科学出版社1990.53、超高速光器件9/Z043 (日)斋藤富士郎著科学出版社;共立出版2002.74、半导体超晶格物理214/X26夏建白，朱邦芬著上海科学技术出版社19955、半导体器件:物理与工艺6/S52 (美)施敏(S.M.Sze)著科学出版社1992.56、材料科学与技术丛书.第16卷,半导体工艺5/K035(美)R.W.卡恩等主编科学出版社19997、光波导理论与技术95/L325李玉权,崔敏编著人民邮电出版社2002.128、半导体光学性质240.3/S44沈学础著科学出版社1992.69、半导体硅基材料及其光波导571.2/Z43赵策洲电子工业出版社199710半导体器件的材料物理学基础612/C49陈治明，王建农著科学出版社1999.511、半导体导波光学器件理论及技术666/Z43赵策洲著国防工业出版社1998.612、半导体光电子学631/H74黄德修编著电子科技大学出版社1989.913、分子束外延和异质结构523.4/Z33 <美>张立刚，<联邦德国>克劳斯·普洛格著复旦大学出版社1988.614、半导体超晶格材料及其应用211.1/K24康昌鹤，杨树人编著国防工业出版社1995.1215、现代半导体器件物理612/S498 (美)施敏主编科学出版社2001.616、外延生长技术523.4/Y28杨树人国防工业出版社1992.717、半导体激光器633/J364江剑平编著电子工业出版社2000.218、半导体光谱和光学性质240.3/S44(2)沈学础著科学出版社200219、超高速化合物半导体器件572/X54谢永桂主编宇航出版社1998.720、半导体器件物理612/Y75余秉才，姚杰编著中山大学出版社1989.621、半导体激光器原理633/D807杜宝勋著兵器工业出版社2001.622、电子薄膜科学524/D77 <美>杜经宁等著科学出版社1997.223、半导体超晶格─材料与应用211.1/H75黄和鸾，郭丽伟编著辽宁大学出版社1992.624、半导体激光器及其应用633/H827黄德修，刘雪峰编著国防工业出版社1999.525、现代半导体物理O47/X172夏建白编著北京大学出版社200026、半导体的电子结构与性能22/Y628 <英>W.施罗特尔主编科学出版社200127、半导体光电子技术9/Y770余金中编著化学工业出版社2003.428、半导体器件研究与进展.三6/W36/3王守武主编科学出版社1995.1029、国家自然科学基金重大项目“半导体光子集成基础研究”学术论文集:项目编号：69896260(2001.7-2002.5)638/G936/2001-022002.630、半导体激光器件物理学665/T23 <英>G.H.V.汤普森著电子工业出版社198931、半导体的检测与分析34/Z66中国科学院半导体研究所理化分析中心研究室编著科学出版社198632、材料分析测试技术:材料X射线衍射与电子显微分析55/Z78周玉,武高耀编著哈尔滨工业大学出版社1998.833、光纤通信用光电子器件和组件TN929.11/H800.2黄章勇编著北京邮电大学出版社200134、硅微机械加工技术571.2/H76黄庆安科学出版社1996.35、X射线结构分析与材料性能表征O72/T49滕凤恩科学出版社1997.1236、非线性光学频率变换及激光调谐技术O436.8/Y35姚建铨科学出版社;1995.337、半导体光检测器631.5/Z22 (美)W.T.Tsang主编电子工业出版社1992.338、介观物理O462/Y17阎守胜,甘子钊主编北京大学出版社1995.439、人工物性剪裁:半导体超晶格物理、材料及新器件结构的探索211.1/Z57郑厚植编著湖南科学技术出版社1997.40、光学薄膜原理O437.14/L63林永昌,卢维强编著国防工业出版社199041、半导体物理学2/L71B刘恩科，朱秉升等编国防工业出版社1979.1242、半导体物理学2/L33李名复著科学出版社1991.243、半导体物理与器件2/X58忻贤坤编著上海科学技术文献出版社1996.244、砷化镓微波功率声效应晶体管及其集成电路624.26/L35李效白编著科学出版社1998.245、半导体测试技术55/S98孙以材编著冶金工业出版社1984.1046、X射线衍射与电子显微分析基础O439.634/M18马咸尧主编华中理工大学出版社1993.847、砷化镓的性质572.162/Y14亚当斯.A.R.等著科学出版社199048、高等激光物理学O45/L31李福利编著中国科技大学出版社1992.849、半导体器件工艺616/D52电子工业半导体专业工人技术教材编写组上海科学技术文献出版社1984.150、凝聚态物理学新论O462.031/F61N冯端,金国钧著上海科学技术出版社1992.12“压力传感器的设计制造与应用”目录压力传感器的设计制造与应用作者：孙以材出版：北京冶金工业出版社2000 年出版尺寸：20cmISBN：7-5024-2400-8形态：615 页- 107 章节定价：CNY40.00附注：河北省教育委员会学术著作出版基金资助浏览：在线阅读全文下载摘要本书主要介绍压阻型压力传感器的原理、弹性力学应力机械加工到芯片封接与引线;介绍压力传感器的技术特性、选用及各种热漂移补偿技术等。

哈尔滨工业大学806半导体物理2020年考研专业课初试大纲

2020年硕士研究生入学考试大纲
考试科目名称：半导体物理考试科目代码：[806]
一、考试要求：
全面系统地掌握半导体物理的基本概念、基本原理和物理过程，并能够运用理论对实际问题进行分析和计算。

二、考试内容：
1）能带论
a:半导体电子状态和能带
b:半导体电子的运动
c:本征半导体的导电机构
d:硅和锗的能带结构
2)杂质半导体理论
a:硅和锗晶体中的杂质能级
3)载流子的统计分布
a: 状态密度与载流子的统计分布
b: 本征与杂质半导体的载流子浓度
c: 一般情况下载流子统计分布
d: 简并半导体
4)半导体的导电性
a: 载流子的漂移运动与散射运动
b: 迁移率、电阻率与杂质浓度和温度的关系
5)非平衡载流子
a: 非平衡载流子的注入、复合与寿命
b: 准费米能级
c: 复合理论
d: 陷阱效应
e: 电流密度方程。

半导体物理教学大纲

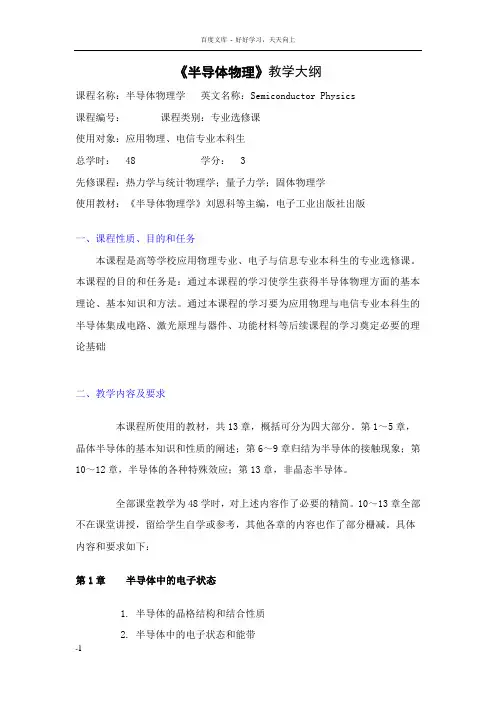

《半导体物理》教学大纲课程名称：半导体物理学英文名称：Semiconductor Physics课程编号：课程类别：专业选修课使用对象：应用物理、电信专业本科生总学时： 48 学分： 3先修课程：热力学与统计物理学；量子力学；固体物理学使用教材：《半导体物理学》刘恩科等主编，电子工业出版社出版一、课程性质、目的和任务本课程是高等学校应用物理专业、电子与信息专业本科生的专业选修课。

本课程的目的和任务是：通过本课程的学习使学生获得半导体物理方面的基本理论、基本知识和方法。

通过本课程的学习要为应用物理与电信专业本科生的半导体集成电路、激光原理与器件、功能材料等后续课程的学习奠定必要的理论基础二、教学内容及要求本课程所使用的教材，共13章，概括可分为四大部分。

第1～5章，晶体半导体的基本知识和性质的阐述；第6～9章归结为半导体的接触现象；第10～12章，半导体的各种特殊效应；第13章，非晶态半导体。

全部课堂教学为48学时，对上述内容作了必要的精简。

10～13章全部不在课堂讲授，留给学生自学或参考，其他各章的内容也作了部分栅减。

具体内容和要求如下：第1章半导体中的电子状态1.半导体的晶格结构和结合性质2.半导体中的电子状态和能带3.半导体中电子的运动有效质量4.本征半导体的导电机构空穴5.回旋共振6.硅和锗的能带结构7.III-V族化合物半导体的能带结构8.II-VI族化合物半导体的能带结构9.Si1-xGex合金的能带10.宽禁带半导体材料基本要求：将固体物理的晶体结构和能带论的知识应用到半导体中，以深入了解半导体中的电子状态；明确回旋共振实验的目的、意义和原理，进而了解主要半导体材料的能带结构。

（限于学时，本章的第7-10节可不讲授，留学生参阅，不作具体要求）。

重点：半导体中的电子运动；有效质量；空穴概念。

难点：能带论的定性描述和理解；锗、硅、砷化镓能带结构第2章半导体中杂质和缺陷能级1.硅、锗晶体中的杂质能级2.III-V族化合物中的杂质能级3.氮化镓、氮化铝、氮化硅中的杂质能级4.缺陷、位错能级基本要求：根据不同杂质在半导体禁带中引入能级的情况，了解其性质和作用，由其分清浅杂质能级（施主和受主）和深能级杂质的性质和作用；了解缺陷、位错能级的特点和作用。

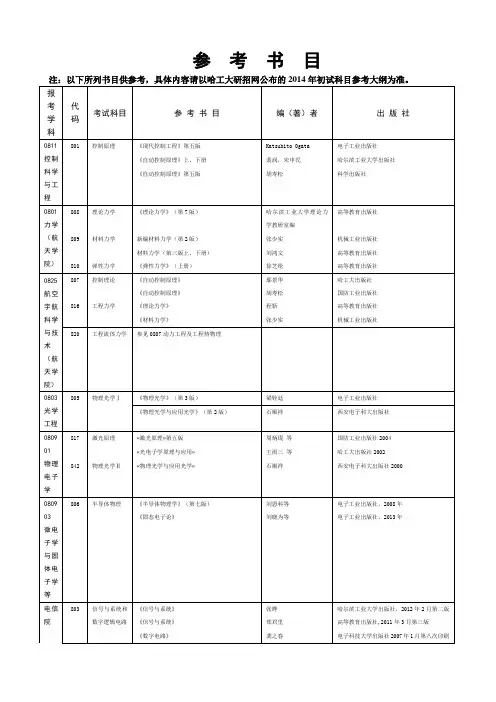

2014哈尔滨工业大学考研专业课参考书目
