单片机万年历设计编程一．实验目的1.掌握时钟程序的使用方法2.掌握时间函数的使用方法3.利用单片机设计万年历二．设计要求通过与单片机连接数码管动态显示年、月、日、时、分、秒、星期等功能，并能准确计算闰年闰月的显示，七个按钮连接P0口可以精确调整每一个时间数值，通过对所设计的万年历时钟电路进行实验测试，达到了动态显示时间，随时调整时间等技术指标。
三．设计方案1.原理构成框图本设计用AT89C51作为核心控制部分，外接晶振电路与复位电路，74LS138作为位选扩展电路，P0口接七个开关作为时间调整部分，以两个四位数码管作为显示部分，开关控制显示时间与日期，P2口作为段选，P1口作为位选部分。

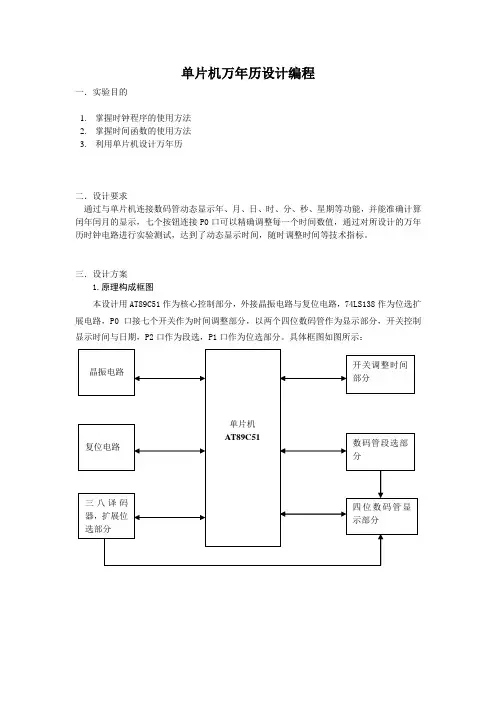

具体框图如图所示：2.主程序设计系统程序采用C语言按模块化方式进行设计,然后通过KeilC51L软件开发平台将程序转变成十六进制程序语言，得到HEX文件，接着使用Proteous进行仿真，其次，按照Proteous 的仿真电路图，在Protel99SE中完成电路板的逻辑布局及布线。
系统程序主要包括主程序，读出时钟子程序、计算时间子程序、键盘扫描子程序和显示数据刷新子程序。
主程序流程图如图所示：3时间调整电路的设计采用按键设计，独立式按键直接与单片机I/O口相连构成键盘，每个按键不会相互影响，按下SHI JIAN键两个四位数码管显示时间和星期，按下RI QI键两个数码管显示日期，按下TIAO SHI键可以对时间和日期进行调节，JIA键表示加，JIAN键表示减，YI WEI表示选择所要调节的位置,QUE DING按键按下，时间调节结束。
所连线路和单片机接口仿真图如图所示：4.LED数码管的选择LED数码管分为共阴和共阳两种，以利用AT89C51的P2口作为LED显示的段选部分，以P1口的P1.0、P1.1、P1.2、三个口作为显示部分的位选，通过三八译码器扩展为八位的位选分别接在两个四位数码管的位选部分。
详细电路图如图所示：5.实物的制作与调试原理图的绘制PCB的绘制四．设计总结这次的设计的任务是万年历时钟的设计，对于时钟以前学习C51时有些接触，通过C51芯片程序控制显示万年历。
单片机制作数字钟(含万年历、秒表功能)
数字钟、万年历制作（基于单片机）电路原理图：程序：//********************20131206****数字钟程序#pragma SMALL#include <reg51.h>#include <absacc.h>#include <intrins.h>//********************************************************* *********编译预处理void display(unsigned char *p); //显示函数，P为显示数据首地址unsigned char keytest(); //按键检测函数unsigned char search(); //按键识别函数void alarm(); //闹钟判断启动函数void ftion0(); //始终修改函数void ftion1(); //闹钟修改函数void ftion3(); //日期修改函数void cum(); //加1修改函数void minus(); //减1修改函数void jinzhi(); //进制修改函数void riqi(); //日期void stopwatch(); //秒表函数//********************************************************* *******函数声明sbit P2_7=P2^7;//********************************************************* *******端口定义unsigned char clockbuf[3]={0,0,0};unsigned char bellbuf[3]={0,0,0};unsigned char date[3]={1,1,1}; //日期存放数组unsigned char stop[3]={0,0,0};unsigned char msec1,msec2;unsigned char timdata,rtimdata,dtimdata;unsigned char count;unsigned char *dis_p;unsigned char or; //12进制控制标志unsigned char ri; //日期显示控制标志位unsigned char mb; //秒表控制标志位bit arm,rtim,rhour,rmin,hour,min,sec,day,mon,year; //定义位变量//********************************************************* *****全局变量定义void main(){unsigned char a;or=0; //12进制修改标志清零ri=0;mb=0;P2_7=0;arm=0;msec1=0;msec2=0;timdata=0;rtimdata=0;count=0;TMOD=0x12;TL0=0x06;TH0=0x06;TH1=(65536-10000)/256;TL1=(65536-10000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=0;dis_p=clockbuf;while(1){a=keytest();if(a==0x78) //判断是否有键按下{display(dis_p);if(arm==1) alarm();}else{display(dis_p);a=keytest();if(a!=0x78){a=search();switch(a){case 0x00:ftion0();break;case 0x01:ftion1();break;case 0x02:cum();break;case 0x06:jinzhi();break;case 0x03:riqi();break;case 0x04:ftion3();break;case 0x05:minus();break;case 0x07:stopwatch();break;case 0x09:TR1=1;break;case 0x0a:TR1=0;break;case 0x0b:stop[0]=0;stop[1]=0;stop[2]=0;break;default:break;}}}}}//********************************************主函数【完】void display(unsigned char *p){unsigned char buffer[]={0,0,0,0,0,0};unsigned char k,i,j,m,temp;unsigned char led[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};buffer[0]=p[0]/10;buffer[1]=p[0]%10;buffer[2]=p[1]/10;buffer[3]=p[1]%10;buffer[4]=p[2]/10;buffer[5]=p[2]%10;if((sec==0)&&(min==0)&&(hour==0)&&(rmin==0)&&(rhour==0)&&( day==0)&&(mon==0)&&(year==0)) //没有修改标志，正常显示{for(k=0;k<3;k++){temp=0x01;for(i=0;i<6;i++){P0=0x00; //段选端口j=buffer[i];P0=led[j];P1=~temp; //位选端口temp<<=1;for(m=0;m<200;m++);}}}else //若有修改标志，则按以下标志分别显示{if(sec==1||day==1){P1=0x1f;i=buffer[5];P0=led[i];for(m=0;m<200;m++);P1=0x2f;j=buffer[4];P0=led[j];for(m=0;m<200;m++);}if(min==1||rmin==1||mon==1){P1=0x3b;i=buffer[2];P0=led[i];for(m=0;m<200;m++);P1=0x37;j=buffer[3];P0=led[j];for(m=0;m<200;m++);}if(hour==1||rhour==1||year==1) {P1=0x3e;i=buffer[0];P0=led[i];for(m=0;m<200;m++);P1=0x3d;j=buffer[1];P0=led[j];for(m=0;m<200;m++);}}}//**********************************LED显示函数【完】unsigned char keytest(){unsigned char c;P2=0x78; //检测是否有键按下c=P2;c=c&0x78;return(c);}//******************************************键盘检测函数【完】unsigned char search(){unsigned char a,b,c,d,e;c=0x3f;a=0; //行号while(1){P2=c;d=P2;d=d&0x07;if(d==0x03){b=0;break;} //列号else if(d==0x05){b=1;break;}else if(d==0x06){b=2;break;}a++;c>>=1;if(a==5){a=0;c=0x3f;}}e=a*3+b;do{display(dis_p);}while((d=keytest())!=0x78);return(e);}//***********************************************查键值函数【完】void alarm(){if((clockbuf[0]==bellbuf[0])&&(clockbuf[1]==bellbuf[1])){P2_7=1;rtim=1;if(count==10){count=0;P2_7=0;arm=0;rtim=0;}}}//****************************************闹钟判断启动函数【完】void ftion0(){TR0=0;rhour=0;rmin=0;dis_p=clockbuf;rtimdata=0;timdata++;switch(timdata){case 0x01:sec=1;break;case 0x02:sec=0;min=1;break;case 0x03:min=0;hour=1;break;case 0x04:timdata=0;hour=0;TR0=1;break;default:break;}}//*********************************************时钟设置函数【完】void ftion1(){if(TR0==0) TR0=1;sec=0;min=0;hour=0;dis_p=bellbuf;timdata=0;rtimdata++;switch(rtimdata){case 0x01:rmin=1;break;case 0x02:rmin=0;rhour=1;break;case 0x03:rtimdata=0;rhour=0;arm=1;dis_p=clockbuf;break;default:break;}}//*********************************************闹钟设置函数【完】void ftion3(){if(TR0==0) TR0=1;day=0;mon=0;year=0;dis_p=date;timdata=0;rtimdata=0;dtimdata++;switch(dtimdata){case 0x01:day=1;break;case 0x02:day=0;mon=1;break;case 0x03:mon=0;year=1;break;case 0x04:dtimdata=0;year=0;dis_p=clockbuf;break;default:break;}}//*************************************************日期修改函数【完】void minus(){if(sec==1){if(0==clockbuf[2]) clockbuf[2]=59;else clockbuf[2]--;}else if(min==1){if(0==clockbuf[1]) clockbuf[1]=59;else clockbuf[1]--;}else if(hour==1){if(or==0) //判断进制{if(0==clockbuf[0]) clockbuf[0]=23;else clockbuf[0]--;}if(or==1){if(1==clockbuf[0]) clockbuf[0]=12;else clockbuf[0]--;}}else if(rmin==1){if(bellbuf[1]==0) bellbuf[1]=59;else bellbuf[1]--;}else if(rhour==1){if(or==0){if(bellbuf[0]==0) bellbuf[0]=23;else bellbuf[0]--;}if(or==1){if(bellbuf[0]==1) bellbuf[0]=12;else bellbuf[0]--;}}else if(day==1){if(date[2]==1) date[2]=31;else date[2]--;}else if(mon==1){if(date[1]==1) date[1]=12;else date[1]--;}else if(year==1){if(date[0]==1) date[0]=99;else date[0]--;}}//*************************************减1修改功能函数【完】void cum(){if(sec==1){if(59==clockbuf[2]) clockbuf[2]=0;else clockbuf[2]++;}else if(min==1){if(59==clockbuf[1]) clockbuf[1]=0;else clockbuf[1]++;}else if(hour==1){if(or==0) //判断进制{if(23==clockbuf[0]) clockbuf[0]=0;else clockbuf[0]++;}if(or==1){if(12==clockbuf[0]) clockbuf[0]=1;else clockbuf[0]++;}}else if(rmin==1){if(bellbuf[1]==59) bellbuf[1]=0;else bellbuf[1]++;}else if(rhour==1){if(or==0){if(bellbuf[0]==23) bellbuf[0]=0;else bellbuf[0]++;}if(or==1){if(bellbuf[0]==12) bellbuf[0]=1;else bellbuf[0]++;}}else if(day==1){if(date[2]==31) date[2]=1;else date[2]++;}else if(mon==1){if(date[1]==12) date[1]=1;else date[1]++;}else if(year==1){if(date[0]==99) date[0]=0;else date[0]++;}}//*************************************加1修改功能函数【完】void jinzhi(){if(or==0) or=1;else or=0;}//***********************************进制修改控制函数【完】void riqi(){if(ri==0){dis_p=date;}if(ri==1){dis_p=clockbuf;}ri++;if(ri==2) ri=0;}//********************************日期控显示函数【完】void stopwatch(){if(mb==0){dis_p=stop;mb=1;}else{mb=0;dis_p=clockbuf;}}//************秒表**********秒表**********秒表函数【完】void clock() interrupt 1{EA=0;if(msec1!=0x14) msec1++; //6MHz晶振定时10mselse{msec1=0;if(msec2!=100) msec2++; //定时1selse{if(rtim==1) count++; //闹钟启动标志计时10smsec2=0;if(clockbuf[2]!=59) clockbuf[2]++;else{clockbuf[2]=0;if(clockbuf[1]!=59) clockbuf[1]++;else{clockbuf[1]=0;if(or==0){if(clockbuf[0]!=23) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}if(or==1){if(clockbuf[0]!=12) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}}}}}EA=1;}//*******************************定时器0中断函数【完】void miaobiao() interrupt 3{TH1=(65536-10000)/256;TL1=(65536-10000)%256;if(stop[2]!=99) stop[2]++;else{stop[2]=0;if(stop[1]!=59) stop[1]++;else{stop[1]=0;if(stop[0]!=59) stop[0]++;else stop[0]=0;}}}//***********************************定时器1中断函数【完】。
51单片机12864万年历(图片+主要程序C语言)
51单片机做的12864万年历这是我花了一个星期时间做的万年历；一开始是一些图片，后面是这个制作的C语言源程序；希望大家稀饭：Main.c#include "reg52.h"#include "macroconst.h"#include "keyscan.h"#include "screen.h"#include "18b20.h"#include "ds1302.h"#include "atao_12864.h"#include "24c02.h"idata unsigned char state1[1];unsigned char screennum=1;//屏幕号#define time_task_sec 200 //节拍200Hz#define clock 24000000 //晶振#define max_task 4 //最大任务数idata unsigned char task_delay[4];#define task_delay0 time_task_sec/1 //2赫兹18b20 #define task_delay1 time_task_sec/5 //10赫兹屏幕#define task_delay2 time_task_sec/3 //4赫兹1302 #define task_delay3 time_task_sec/20 //20赫兹键盘void init(){unsigned char i;init18b20();ds1302_init();initina1(); //---------------------------LCD字库初始化程序RdFromROM(state1,8,1);state[0]=state1[0]; //-------界面RdFromROM(state1,15,1);state[1]=state1[0];//------- 闹钟RdFromROM(state1,11,1);key_sound=state1[0];//-------按键音// state[2]=state1[2];// state[3]=state1[3];screennum=1;//------默认一号屏for(i=0;i<max_task;i++)//清除任务延时{task_delay[i]=0;}TMOD=0x11;EA=1;TH0=255-clock/time_task_sec/12/526;TL0=255-clock/time_task_sec/12%526;ET0=1;TR0=1;}void main(){init();while(1){ if(task_delay[0]==0){readtemp(); task_delay[0]=task_delay0;} if(task_delay[3]==0){MenuCheckKey();task_delay[3]=task_delay1;}if(task_delay[1]==0){screen_select(screennum);task_delay[1]=task_delay1;} if(task_delay[2]==0){ds1302_read_time(); task_delay[2]=task_delay0;} }}void timer0() interrupt 1{uchar i=0;TH0=255-clock/time_task_sec/12/526;TH1=255-clock/time_task_sec/12%526;for(i=0;i<max_task;i++)if(task_delay[i]) task_delay[i]--; // miao=21,fen=33,xiaomiao=94;if(ma_start==1){tt++;if(tt==8){tt=0;xiaomiao++;if(xiaomiao==99){xiaomiao=0;miao++;if(miao==60){miao=0;fen++;if(fen==99){fen=0;}}}}}}Screen.c:#include "reg52.h"#include "macroconst.h"#include "delay.h"#include "18b20.h"#include "atao_12864.h"#include "ds1302.h"#include "24c02.h"#include "festival.h"#include "keyscan.h"idata unsigned char miao=0,fen=78,xiaomiao=0,tt=0;idata unsigned char bai,shi,ge,shinian,genian,shiyue,geyue,shiri,geri,shishi,geshi,shifen,gefen,shimi ao,gemiao;idata unsigned char Number[4];unsigned char code mainmenu[]={" 主菜单""3.查询 4.温度""1.调时 2.秒表""5.设置 6.返回"};unsigned char code setmenu[]={" 设置""3.查温 4.按键""1.界面 2.闹铃""5.报时 6.返回"};void gettime(){shinian=(time_buf1[1]%100)/10;genian=(time_buf1[1]%100)%10;shiyue=(time_buf1[2])/10;geyue=(time_buf1[2])%10;shiri=(time_buf1[3])/10;geri=(time_buf1[3])%10;shishi=(time_buf1[4])/10;geshi=(time_buf1[4])%10;shifen=(time_buf1[5])/10;gefen=(time_buf1[5])%10;shimiao=(time_buf1[6])/10;gemiao=(time_buf1[6])%10;}void screen_select(uchar num){// initina1();gettime() ;if(num==1) //----------主界面{Lcd_Set_Post(1,0);TransferData(shinian+48,1);//----------------------年TransferData(genian+48,1);TransferData('/',1);TransferData(shiyue+48,1);//----------------------月TransferData(geyue+48,1);TransferData('/',1);TransferData(shiri+48,1);//----------------------日TransferData(geri+48,1);Lcd_Set_Post(1,4);if(state[1]==1)//----------------闹铃的状态图标{TransferData(' ',1);TransferData(14,1);}Lcd_Set_Post(1,5);if(key_sound==1){TransferData(13,1);}if(state[0]==0){Lcd_Set_Post(1,7); //----------------农历年nian(0);Lcd_Set_Post(2,0);//----------------------- 农历日月LCD_WRITE_CHAR("农历");Conversion(0,time_buf[1],time_buf[2],time_buf[3]);TransferData(month_moon/16+'0',1);TransferData(month_moon%16+'0',1);TransferData('/',1);TransferData(day_moon/16+'0',1);TransferData(day_moon%16+'0',1);}if(state[0]==1){Lcd_Set_Post(3,5);}else {Lcd_Set_Post(2,5);}LCD_WRITE_CHAR("星期");//----------------------星期if(time_buf1[7]==7) {LCD_WRITE_CHAR("日");}if(time_buf1[7]==6) {LCD_WRITE_CHAR("六");}if(time_buf1[7]==5) {LCD_WRITE_CHAR("五");}if(time_buf1[7]==4) {LCD_WRITE_CHAR("四");}if(time_buf1[7]==3) {LCD_WRITE_CHAR("三");}if(time_buf1[7]==2) {LCD_WRITE_CHAR("二");}if(time_buf1[7]==1) {LCD_WRITE_CHAR("一");}Lcd_Set_Post(3,0);TransferData(shishi+48,1);//----------------------时TransferData(geshi+48,1);TransferData(58,1);TransferData(shifen+48,1);//----------------------分TransferData(gefen+48,1);TransferData(58,1);TransferData(shimiao+48,1);//----------------------秒TransferData(gemiao+48,1);if(state[0]==0){bai=(temph/100); //---------------------------------温度shi=(temph%100)/10;ge=(temph%100)%10;Lcd_Set_Post(3,4);if(zerotemp==0){TransferData(' ',1);TransferData(' ',1);} Lcd_Set_Post(3,5);TransferData(shi+48,1);TransferData(ge+48,1);TransferData('.',1);TransferData(templ+48,1);TransferData(0xa1,1);TransferData(0xe6,1);Lcd_Set_Post(4,0);festival(time_buf[2],time_buf[3],time_buf[4]);//农历}}if(num==3)//----------主菜单{Lcd_Set_Post(1,0);//--------设置显示位置LCD_WRITE_CHAR(mainmenu);}if(num==4)//----------设置菜单{Lcd_Set_Post(1,0);//--------设置显示位置LCD_WRITE_CHAR(setmenu);}if(num==5)//----------时间设置{Lcd_Set_Post(1,2);//--------设置显示位置LCD_WRITE_CHAR("时间设置");Lcd_Set_Post(2,1);TransferData(shinian+48,1);//----------------------年TransferData(genian+48,1);LCD_WRITE_CHAR("年");TransferData(shiyue+48,1);//----------------------月TransferData(geyue+48,1);LCD_WRITE_CHAR("月");TransferData(shiri+48,1);//----------------------日TransferData(geri+48,1);LCD_WRITE_CHAR("日");TransferData(time_buf1[7]+48,1);//---------------星期Lcd_Set_Post(3,2);TransferData(shishi+48,1);//--------------------时TransferData(geshi+48,1);LCD_WRITE_CHAR("时");TransferData(shifen+48,1);//---------------------分TransferData(gefen+48,1);LCD_WRITE_CHAR("分");TransferData(shimiao+48,1);//--------------------秒TransferData(gemiao+48,1);}if(num==6)//----------秒表{uchar shi1,shi2,shi3,ge1,ge2,ge3;Lcd_Set_Post(1,3);//--------设置显示位置LCD_WRITE_CHAR("秒表");Lcd_Set_Post(3,2);shi1=fen/10;ge1=fen%10;TransferData(shi1+48,1);TransferData(ge1+48,1);TransferData(':',1);shi2=miao/10;ge2=miao%10;TransferData(shi2+48,1);TransferData(ge2+48,1);TransferData(':',1);shi3=xiaomiao/10;ge3=xiaomiao%10;TransferData(shi3+48,1);TransferData(ge3+48,1);}if(num==8){Lcd_Set_Post(1,2);//--------农历查询LCD_WRITE_CHAR("温度查询");Lcd_Set_Post(3,0);//--------农历查询LCD_WRITE_CHAR("最高温度"); TransferData(':',1);RdFromROM(Number,0,4);if(Number[3]==0){TransferData('-',1);}Lcd_Set_Post(3,5);TransferData(Number[0]+48,1); TransferData(Number[1]+48,1); TransferData('.',1);TransferData(Number[2]+48,1); TransferData(0xa1,1);TransferData(0xe6,1); Lcd_Set_Post(4,0);//--------农历查询LCD_WRITE_CHAR("最低温度"); TransferData(':',1);RdFromROM(Number,4,4);if(Number[3]==0){TransferData('-',1);}Lcd_Set_Post(4,5);TransferData(Number[0]+48,1); TransferData(Number[1]+48,1); TransferData('.',1);TransferData(Number[2]+48,1); TransferData(0xa1,1);TransferData(0xe6,1); }if(num==9)//----------界面菜单{Lcd_Set_Post(1,2);//--------设置显示位置LCD_WRITE_CHAR("界面选择");Lcd_Set_Post(2,0);TransferData(1+48,1);TransferData('.',1);LCD_WRITE_CHAR("多功能界面");Lcd_Set_Post(3,0);TransferData(2+48,1);TransferData('.',1);LCD_WRITE_CHAR("简洁界面");}。
自己制作的单片机万年历程序+原理图
自己制作的单片机万年历程序+原理图单片机万年历仿真原理图如下仿真Altium Designer画的万年历原理图和PCB图如下：PCB原理图基于51单片机，可以完成时钟显示、公历显示、农历显示、温度显示、闹钟报警定时的LCD时钟PPT内容预览：本设计使用AT89C51来做主控芯片，其强大的功能足够实现我们设计的所有功能。
使用LCD1602的液晶显示器来进行显示。
使用Keil uVision5进行编程。
通过Proteus8.6来进行仿真。
点击一次K1进入时钟设置页面，通过点击K2切换时、秒、分、星期、年、月、日，通过K3与K4实现加减来完成时钟的设置点击两次K1进入闹钟设置页面，通过点击K2切换开关、时、秒、分，通过K3与K4实现加减完成闹钟的设置。
单片机源程序如下注释是很全的#include //调用单片机头文件#define uchar unsigned char //无符号字符型宏定义变量范围0~255#define uint unsigned int //无符号整型宏定义变量范围0~65535#include "eeprom52.h"#include "nongli.h"#include "intrins.h"bit flag_200ms ;bit flag_100ms ;sbit beep = P3^7; //蜂鸣器定义bit flag_beep_en;uint clock_value; //用作闹钟用的sbit dq = P3^1; //18b20 IO口的定义uint temperature ; //温度变量uchar flag_nl; //农历阳历显示标志位uchar menu_1,menu_2;uchar key_time,flag_value; //用做连加的中间变量bit key_500ms ;uchar n_nian,n_yue,n_ri; //农历显示的函数#include "ds1302.h"#include "lcd1602.h"/******************把数据保存到单片机内部eeprom中******************/void write_eeprom(){SectorErase(0x2000);byte_write(0x2000, fen1);byte_write(0x2001, shi1);byte_write(0x2002, open1);byte_write(0x2058, a_a);}/******************把数据从单片机内部eeprom中读出来*****************/void read_eeprom(){fen1 = byte_read(0x2000);shi1 = byte_read(0x2001);open1 = byte_read(0x2002);a_a = byte_read(0x2058);}/**************开机自检eeprom初始化*****************/void init_eeprom(){read_eeprom(); //先读if(a_a != 1) //新的单片机初始单片机内问eeprom{fen1 = 3;shi1 = 8;a_a = 1;write_eeprom(); //保存数据}}/***********************18b20初始化函数*****************************/void init_18b20(){bit q;dq = 1; //把总线拿高delay_uint(1); //15usdq = 0; //给复位脉冲delay_uint(80); //750usdq = 1; //把总线拿高等待delay_uint(10); //110usq = dq; //读取18b20初始化信号delay_uint(20); //200usdq = 1; //把总线拿高释放总线}/*************写18b20内的数据***************/void write_18b20(uchar dat){uchar i;for(i=0;i<8;i++){ //写数据是低位开始dq = 0; //把总线拿低写时间隙开始dq = dat & 0x01; //向18b20总线写数据了delay_uint(5); // 60usdq = 1; //释放总线}}/*************读取18b20内的数据***************/uchar read_18b20(){uchar i,value;for(i=0;i<8;i++){dq = 0; //把总线拿低读时间隙开始value >>= 1; //读数据是低位开始dq = 1; //释放总线if(dq == 1) //开始读写数据value |= 0x80;delay_uint(5); //60us 读一个时间隙最少要保持60us 的时间}return value; //返回数据}/*************读取温度的值读出来的是小数***************/uint read_temp(){uint value;uchar low; //在读取温度的时候如果中断的太频繁了，就应该把中断给关了，否则会影响到18b20的时序init_18b20(); //初始化18b20write_18b20(0xcc); //跳过64位ROMwrite_18b20(0x44); //启动一次温度转换命令delay_uint(50); //500usinit_18b20(); //初始化18b20write_18b20(0xcc); //跳过64位ROMwrite_18b20(0xbe); //发出读取暂存器命令EA = 0;low = read_18b20(); //读温度低字节value = read_18b20(); //读温度高字节EA = 1;value <<= 8; //把温度的高位左移8位value |= low; //把读出的温度低位放到value的低八位中value *= 0.625; //转换到温度值小数return value; //返回读出的温度带小数}/******************1ms 延时函数*******************/void delay_1ms(uint q){uint i,j;for(i=0;i<>< p=""><>for(j=0;j<120;j++);}/******************写星期函数*******************/void write_week(uchar hang,uchar add,uchar week)//写星期函数{if(hang==1)write_com(0x80+add);elsewrite_com(0x80+0x40+add);。
单片机课程设计(论文)电子万年历的设计
目录1设计要求 (2)2方案论证与对比 (2)液晶显示器控制方式选择 (2)2.2并行接口动态显示电路选择 (2)2.3LCD液晶显示器的接口方法选择 (3)液晶显示器限流电阻选择 (4)3系统硬件电路的设计 (5)主控模块AT89C52 (5)3.2显示模块电路设计 (6)4系统软件设计 (7)4.1系统软件概述 (7)4.2主要子程序设计 (8)4.2.1 时钟中断服务子程序设计 (8)时间调整子程序设计 (9)4.2.3 判断闰年子程序设计 (9)4.2.4 精度分析分析与计算 (10)4.2.5 第一次初值的设置 (10)4.2.6 重载初值的方法 (10)5系统仿真与测试 (11)5.1系统仿真 (11)功能测试 (11)6总结 (12)参考文献 (13)1设计要求本课题以AT89C52单片机为核心，设计并制作出智能LCD电子钟，具有以下基本功能：能进行时间、年份、日期、星期显示；能区分是否闰年；能检测室温并显示。
扩展功能部分可以通过控制按键使时间暂停、可以调整校正时间并通过按键切换轮流显示时间、年份、日期、星期。
2方案论证与对比2.1液晶显示器控制方式选择采用LCD液晶显示，具有超精致影像画质、十足平面显示、节省空间、节省能源等优点，但按控制方式不同，LCD可分为被动矩阵式LCD及主动矩阵式LCD两种。
可根据不同需要采用不同的方式。
方案一被动矩阵式LCD被动矩阵式LCD在亮度及可视角方面受到较大的限制，反应速度也较慢。
由于画面质量方面的问题，使得这种显示设备不利于发展为桌面型显示器，但成本低廉。
方案二主动矩阵式LCD目前应用比较广泛的主动矩阵式LCD，也称TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)。
TFT液晶显示器是在画面中的每个像素内建晶体管，可使亮度更明亮、色彩更丰富及更宽广的可视面积。
与CRT显示器相比，LCD显示器的平面显示技术体现为较少的零件、占据较少的桌面及耗电量较小，但CRT技术较为稳定成熟。
51单片机课程设计——电子万年历
电子万年历的设计学院计算机与控制工程学院专业班级自动化学生姓名指导教师2010年6月25日引言随着社会、科技的发展，人类得知时间，从观太阳、摆钟到现在电子钟，不断研究、创新。
为了在观测时间的同时，能够了解其它与人类密切相关的信息，比如温度、星期、日期等，电子万年历诞生了，它集时间、日期、星期和温度功能于一身，具有读取方便、显示直观、功能多样、电路简洁等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
二十一世纪的今天，最具代表性的计时产品就是电子万年历，它是近代世界钟表业界的第三次革命。
第一次是摆和摆轮游丝的发明，相对稳定的机械振荡频率源使钟表的走时差从分级缩小到秒级，代表性的产品就是带有摆或摆轮游丝的机械钟或表。
第二次革命是石英晶体振荡器的应用，发明了走时精度更高的石英电子钟表，使钟表的走时月差从分级缩小到秒级。
第三次革命就是单片机数码计时技术的应用（电子万年历），使计时产品的走时日差从分级缩小到1/600万秒，从原有传统指针计时的方式发展为人们日常更为熟悉的夜光数字显示方式，直观明了，并增加了全自动日期、星期、温度以及其他日常附属信息的显示功能，它更符合消费者的生活需求！因此，电子万年历的出现带来了钟表计时业界跨跃性的进步……我国生产的电子万年历有很多种，总体上来说以研究多功能电子万年历为主，使万年历除了原有的显示时间，日期等基本功能外，还具有闹铃，报警等功能。
商家生产的电子万年历更从质量，价格，实用上考虑，不断的改进电子万年历的设计，使其更加的具有市场。
本设计主要采用AT89C51单片机作为主控核心，由DS1302时钟芯片提供时钟、LED 动态扫描显示屏显示。
AT89C51单片机是由Atmel公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有涓细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的LED液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒和温度等信息。
单片机课程设计-年月日时分秒设计(汇编语言)带Proteus图
//////////时间控制器/////////////////////////////////////////////***********************************************/ SEC EQU 30HMIN EQU 31HHOUR EQU 32HDAY EQU 33HMONTH EQU 34HYEAR EQU 35HAMIN EQU 36HAHOUR EQU 37HLEDMIN EQU 38HLEDHOUR EQU 39HS_SET BIT P1.0//秒的调整按键M_SET BIT P1.1//分的调整按键H_SET BIT P1.2//时的调整按键D_SET BIT P1.3//日的调整按键MONTH_SET BIT P1.4//月的调整按键Y_SET BIT P1.5//年的调整按键CLRR BIT P1.6//清0的按键TIME BIT P3.6//闹钟的按键LED BIT P3.7//LED的按键/***********************************************/ORG 0000HLJMP MAINORG 000BH//定时器0入口LJMP INT_T0//定时器中断程序ORG 0010H/***********************************************/ MAIN:MOV DPTR,#TABLEMOV SEC,#0MOV MIN,#0MOV HOUR,#0MOV DAY,#1MOV MONTH,#1MOV YEAR,#0MOV AMIN,#0MOV AHOUR,#12MOV LEDMIN,#30MOV LEDHOUR,#6MOV R0,#0MOV TMOD,#01H //模式1MOV TH0,#3CH ; 设置初值(定时50毫秒)MOV TL0,#0B0HSETB TR0 ;启动定时SETB ET0SETB EA;***************************************************** ;判断是否有控制键按下A0:LCALL ALARM//比较当前时间与闹钟的时间//LCALL ALARM1 //整点报时LCALL LED_L //比较当前时间与设置的LED亮的时间LCALL DISPLAYJNB S_SET,S1 //按下就跳转JNB M_SET,S2 //按下就跳转JNB H_SET,S3 //按下就跳转JNB D_SET,S4 //按下就跳转JNB MONTH_SET,TIAO_S5 //按下就跳转JNB Y_SET,TIAO_S6 //按下就跳转JNB CLRR,TIAO_S7 //按下就跳转JNB TIME,TIAO_S8//按下就跳转JNB LED,TIAO_S9//按下就跳转LJMP A0TIAO_S5:LJMP S5TIAO_S6:LJMP S6TIAO_S7:LJMP S7TIAO_S8:LJMP S8TIAO_S9:LJMP S9//秒调整S1:LCALL DELAY ;去抖动JB S_SET,A0INC SEC ;秒值加1MOV A,SECCJNE A,#60,J0 ;判断是否加到60秒MOV SEC,#0LJMP J0;************************************ ;等待按键抬起J0:JB S_SET,A0LCALL DISPLAYLJMP J0//分调整S2:LCALL DELAY;去抖动JB M_SET,A0K1: INC MIN ;分钟值加1MOV A,MINCJNE A,#60,J1 ;判断是否加到60分MOV MIN,#0LJMP J1;************************************ ;等待按键抬起J1:JB M_SET,A0LCALL DISPLAYLJMP J1//时调整S3:LCALL DELAY;去抖动JB H_SET,A0K2: INC HOUR ;小时值加1MOV A,HOURCJNE A,#24,J2 ;判断是否加到24小时MOV HOUR,#0LJMP J2;************************************ ;等待按键抬起J2:JB H_SET,TIAO_A0LCALL DISPLAYLJMP J2TIAO_A0:LJMP A0//日调整S4:LCALL DELAY;去抖动JB D_SET,TIAO_A0K3: INC DAY ;日值加1MOV A,DAYCJNE A,#31,J3 ;判断是否加到30日MOV DAY,#1LJMP J3;************************************ ;等待按键抬起J3:JB D_SET,TIAO_A0LCALL DISPLAYLJMP J3//月调整S5:LCALL DELAY;去抖动JB MONTH_SET,TIAO_A0K4: INC MONTH ;月值加1MOV A,MONTHCJNE A,#13,J4 ;判断是否加到12月MOV MONTH,#1LJMP J4;************************************ ;等待按键抬起J4:JB MONTH_SET,TIAO_A0LCALL DISPLAYLJMP J4//年调整S6:LCALL DELAY;去抖动JB Y_SET,TIAO_A0K5: INC YEAR ;年值加1MOV A,YEARCJNE A,#100,J5 ;判断是否加到100年MOV YEAR,#0SJMP J5;************************************ ;等待按键抬起J5:JB Y_SET,TIAO_A0LCALL DISPLAYLJMP J5//清0S7:LCALL DELAY;去抖动JB CLRR,TIAO_A0MOV YEAR,#0MOV MONTH,#1MOV DAY,#1MOV HOUR,#0MOV MIN,#0MOV SEC,#0MOV AHOUR,#12MOV AMIN,#0MOV LEDHOUR,#6MOV LEDMIN,#30LJMP J6;************************************ ;等待按键抬起J6://JB CLRR,A0JB CLRR,TIAO_A0LCALL DISPLAYLJMP J6TIAO_A00:LJMP A0TIAO_S812:LJMP S8////////////////////////闹钟按键调整/////////////////S8:JB TIME,TIAO_A00JNB M_SET,S81 //按下就跳转JNB H_SET,S82 //按下就跳转LCALL TIME_DISPLAY//闹钟分调整S81:LCALL DELAY;去抖动JB M_SET,TIAO_S812K71:INC AMIN ;闹钟分钟值加1MOV A,AMINCJNE A,#60,J71 ;判断是否加到60分MOV AMIN,#0LJMP J71;************************************ ;等待按键抬起J71:JB M_SET,TIAO_S812LCALL TIME_DISPLAYLJMP J71//闹钟时调整S82:LCALL DELAY;去抖动JB H_SET,TIAO_S812K72: INC AHOUR ;闹钟小时值加1MOV A,AHOURCJNE A,#24,J72 ;判断是否加到24小时MOV AHOUR,#0LJMP J72;************************************ ;等待按键抬起J72:JB H_SET,TIAO_S812LCALL TIME_DISPLAYLJMP J72TIAO_A000:LJMP A0TIAO_S912:LJMP S9////////////////////////LED按键调整//////////////////////S9:JB LED,TIAO_A000JNB M_SET,S91 //按下就跳转JNB H_SET,S92 //按下就跳转LCALL LED_DISPLAY//LED分调整S91:LCALL DELAY;去抖动JB M_SET,TIAO_S912K81:INC LEDMIN ;LED分钟值加1MOV A,LEDMINCJNE A,#60,J81 ;判断是否加到60分MOV LEDMIN,#0LJMP J81;************************************ ;等待按键抬起J81:JB M_SET,TIAO_S912LCALL LED_DISPLAYLJMP J81//LED时调整S92:LCALL DELAY;去抖动JB H_SET,TIAO_S912K82: INC LEDHOUR ;LED小时值加1MOV A,LEDHOURCJNE A,#24,J82 ;判断是否加到24小时MOV LEDHOUR,#0LJMP J82;************************************ ;等待按键抬起J82:JB H_SET,TIAO_S912LCALL LED_DISPLAYLJMP J82/******************闹钟*************************************/ ALARM:JNB TIME,ALARM_CLOSEMOV A,HOUR ;比较小时CJNE A,37H,TIAO_RET ;不等返回。
单片机课程设计报告(万年历)
目录一、摘要 (2)二、设计任务 (4)三、总体方案设计与论证 (4)1、液晶显示模块 (4)2、实时时间计算模块 (5)3、实时环境温度采集模块 (5)4、报警模块 (6)5、设置模块 (6)四、总体方案组成框图 (7)五、系统硬件设计 (8)1、LCD显示模块 (8)2、实时时间计算模块 (12)3、实时环境温度检测模块 (16)4、报警模块 (21)5、设置模块 (22)六、系统软件设计 (23)七、系统硬件电路设计 (24)八、系统硬件PROTEUS仿真原理图 (25)九、系统硬件仿真运行情况图 (26)1、显示欢迎界面 (26)2、显示实时时间 (26)3、显示当前温度 (27)4、时间设置 (27)5、最高报警温度设置 (28)6、闹钟时间设置 (28)7、超温 (29)8、闹钟时间到 (29)附录一：实物图 (30)附录二：PCB图 (32)附录三：源程序代码 (33)附录四：参考文献 (62)摘要单片机就是微控制器，是面向应用对象设计、突出控制功能的芯片。
单片机接上晶振、复位电路和相应的接口电路，装载软件后就可以构成单片机应用系统。
将它嵌入到形形色色的应用系统中，就构成了众多产品、设备的智能化核心。
本设计就是应用单片机强大的控制功能制作而成的电子万年历，该电子万年历包括三大功能：实时显示年、月、日、时、分、秒；实时监测环境温度（可根据需要启动高温报警功能）；电子闹钟。
M bn本设计采用的是AT89S52单片机，该单片机采用的MCU51内核，因此具有很好的兼容性，内部带有8KB的ROM，能够存储大量的程序，最突出特点是具有ISP在系统烧写功能，使得烧写程序更加方便。
计时芯片采用DALLAS公司的涓细充电时钟芯片DS1302，该芯片通过简单的串行通信与单片机进行通信，时钟/日历电路能够实时提供年、月、日、时分、秒信息，采用双电源供电，当外部电源掉电时能够利用后备电池准确计时。
温度检测采用DALLAS公司的数字化温度传感器，该芯片采用的是独特的“一线总线”的方式与单片机进行通信，一线总线独特而且经济的特点，是用户可以轻松的组建传感器网络，为测量系统的构建引入全新的概念。
