钾长石制钾肥
钾长石低温烧结法制钾肥
率在90 % !96 % 之间。 2 添加剂对分解钾长石的影响
钾 长 石 具 有 架 状 的 硅 氧 稳 定 结 构 ，结 构 式 为
钙镁磷钾肥，其成品含有效磷（P2 O5 ）10 % !14 % 、 可溶钾（K2 O）4 % !5 % ，钾长石中钾的转化率大于 95 % 。本法在矿石的综合利用降低生产成本上，无 疑开辟了道路。进入八十年代，河北蓟县利用立窑
+
2 na Al O2
+
K2O +
7 H2O
由上可看出，在钾长石的热分解中加入 Ca O、
CaCO3 ，会明显降低分解温度。分别加入 Ca O 或 C ，
钾长石在l800 C 可分解成相应的氧化物；在 Ca O 与
C 共 存 时，ll00 C 就 分 解；在 Ca O 和 CO 气 氛 中，
2h 。 3. 3. l
性熔剂作了选择。使用酸性溶剂时，仅 HF 对钾长 石有溶解；在 H2sO4 和 H3 O4 介质中（均配成l I l 溶液使用），钾长石有腐蚀；在碱性介质中、300 C 以 下无添加剂时，几乎不能分解钾长石。从经济上和
可行性角度考虑，我们选择在 H2sO4 介质中加入助 溶剂进行实验，以破坏钾长石结构，并尽可能降低反
2. 5
0
0. l
2. 5
3. 8
以上现象可解释为：在烧结状态下，由于添加助 （nH4 ）2sO4 2
l. 5
熔剂与钾长石晶体能发生短暂的碰撞，Ca2 + 的半径
3
l. 5
小于 K + 的半径，与 O2 - 作用的静电势又远大于 K + 与 O2 - 作用时的静电势，因此，Ca2 + 有能力置换出 钾长石网格中的 K + ，破坏钾长石的稳定结构，从而 使降低反应温度成为可能。基于此，在添加剂的选
钾长石制钾肥

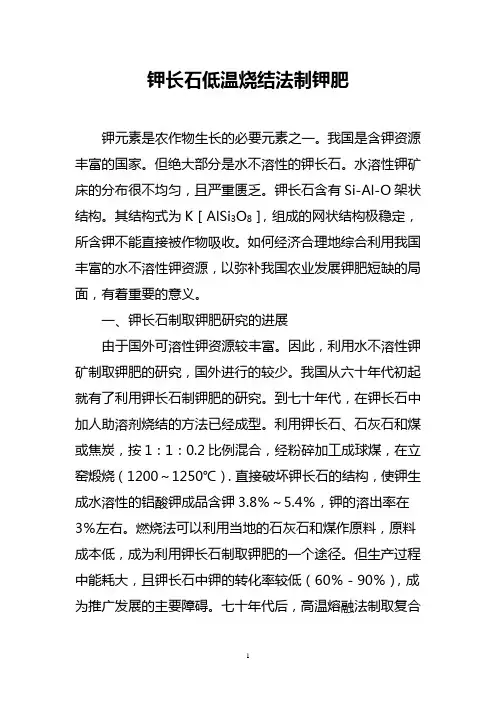

钾长石低温烧结法制钾肥钾元素是农作物生长的必要元素之一。
我国是含钾资源丰富的国家。
但绝大部分是水不溶性的钾长石。
水溶性钾矿床的分布很不均匀，且严重匮乏。
钾长石含有Si-Al-O架状结构。
其结构式为K［AlSi3O8］，组成的网状结构极稳定，所含钾不能直接被作物吸收。
如何经济合理地综合利用我国丰富的水不溶性钾资源，以弥补我国农业发展钾肥短缺的局面，有着重要的意义。
一、钾长石制取钾肥研究的进展由于国外可溶性钾资源较丰富。
因此，利用水不溶性钾矿制取钾肥的研究，国外进行的较少。
我国从六十年代初起就有了利用钾长石制钾肥的研究。
到七十年代，在钾长石中加人助溶剂烧结的方法已经成型。
利用钾长石、石灰石和煤或焦炭，按1：1：0.2比例混合，经粉碎加工成球煤，在立窑煅烧（1200～1250℃）．直接破坏钾长石的结构，使钾生成水溶性的铝酸钾成品含钾3.8％～5.4％，钾的溶出率在3％左右。
燃烧法可以利用当地的石灰石和煤作原料，原料成本低，成为利用钾长石制取钾肥的一个途径。
但生产过程中能耗大，且钾长石中钾的转化率较低（60％－90％），成为推广发展的主要障碍。
七十年代后，高温熔融法制取复合肥取得一定的成果。
该法在生产钙镁磷肥的基础上，配以25％－30％的钾长石作原料，高温熔融（1200—1300℃）制得成品钙镁磷钾肥，其成品中有效磷在10％～14％、可溶钾在４％～５％，钾长石中钾的转化率大于95％。
本法在矿石的综合利用降低生产成本上，无疑开辟了道路。
河北蓟县利用立窑生产水泥、副产K2CO３，又开辟了综合利用钾长石的一条新路。
该法用生产水泥的方法，以钾长石代替原料粘土，按石灰石82.4％～82％、钾长石14.2％～15.6％、铁矿石2.6％～3.2％、萤石1.1％和焦炭3％的比例，将原料破碎后配料混匀入炉，并提高炉缸内温度到1450℃．使K2O挥发，随高温气流带出，与二氧化碳作用生成可溶性K2CO３，而炉渣经加工后则成白色水泥。
百度高钾长石的用途

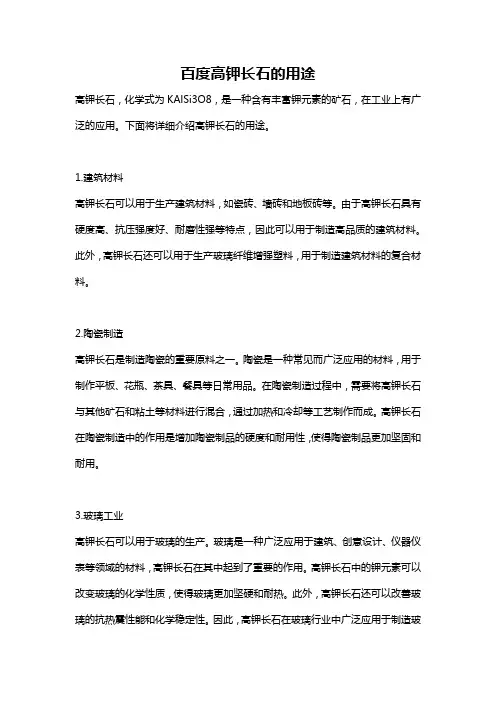

百度高钾长石的用途高钾长石，化学式为KAlSi3O8，是一种含有丰富钾元素的矿石，在工业上有广泛的应用。
下面将详细介绍高钾长石的用途。
1.建筑材料高钾长石可以用于生产建筑材料，如瓷砖、墙砖和地板砖等。
由于高钾长石具有硬度高、抗压强度好、耐磨性强等特点，因此可以用于制造高品质的建筑材料。
此外，高钾长石还可以用于生产玻璃纤维增强塑料，用于制造建筑材料的复合材料。
2.陶瓷制造高钾长石是制造陶瓷的重要原料之一。
陶瓷是一种常见而广泛应用的材料，用于制作平板、花瓶、茶具、餐具等日常用品。
在陶瓷制造过程中，需要将高钾长石与其他矿石和粘土等材料进行混合，通过加热和冷却等工艺制作而成。
高钾长石在陶瓷制造中的作用是增加陶瓷制品的硬度和耐用性，使得陶瓷制品更加坚固和耐用。
3.玻璃工业高钾长石可以用于玻璃的生产。
玻璃是一种广泛应用于建筑、创意设计、仪器仪表等领域的材料，高钾长石在其中起到了重要的作用。
高钾长石中的钾元素可以改变玻璃的化学性质，使得玻璃更加坚硬和耐热。
此外，高钾长石还可以改善玻璃的抗热震性能和化学稳定性。
因此，高钾长石在玻璃行业中广泛应用于制造玻璃的原料配方中。
4.化工工业高钾长石可以用于化工工业中的一些重要的生产过程。
首先，高钾长石可以用作吸附剂，用于水处理和废水处理等环境保护领域。
其次，高钾长石可以用于生产肥料和农药等农业化学品。
高钾长石中的钾元素是植物生长必需的营养元素之一，可以提供植物所需的钾元素，促进植物的生长和发育。
此外，高钾长石也可以被用作钾肥的原料，用于制造各种类型的钾肥，如氯化钾和硫酸钾等。
此外，高钾长石还可以用于制造人造肥料和动物饲料等。
5.宝石和首饰在宝石和首饰制造业中，高钾长石也有广泛的应用。
高钾长石以其丰富多样的颜色和坚硬的硬度而知名，它被用来制作各种宝石，如红宝石、黄宝石、绿宝石等。
高钾长石制成的宝石在宝石饰品中具有独特的美学和装饰效果，因此在宝石首饰市场中受到广泛的欢迎。
总结起来，高钾长石是一种重要的矿石，具有广泛的应用。
钾长石提钾实验方案
钾长石提钾实验方案钾长石提钾实验方案方案一：NaCl熔盐浸取法本实验方案先参考钾长石提钾中的氯化物法，因为钾长石中主要组成为：K2O约7～11%，SiO2约65～75%，Al2O3约18～20%，还有部分微量杂质，与本实验的原料矿组成类似，而且实验所需药品及仪器易得，方法简单，先采用此方法做探索性实验，此方法中，破坏钾长石中的晶体结构是是制取钾肥的关键，而热分解时添加的助剂是必不可少的，本实验方案的是助剂NaCl（也可以采用CaCl2等其它助剂），实验开展的步骤为：先将矿与助剂按一定比例混合放在马弗炉中焙烧，取出冷却一段时间，浸取，过滤，定容，再用四苯硼钠重量分析法分析滤液中的钾含量，计算钾的溶出率，最后将钾钠分离，分步结晶。
实验的具体步骤如下：1.焙烧实验药品：原料矿；NaCl粉末实验仪器：分析天平；马弗炉；坩锅；烧杯；玻棒实验步骤：称取20g原料矿和20gNaCl粉末放入同一烧杯中，用玻棒将它们均匀混合后放入坩锅中，将坩锅放入马弗炉中加热，温度设定为800℃,加热为2h；其它条件不变，改变加热温度分别为850℃，900℃，950℃做三组单因素实验。
这个过程中，反应温度对熔出率有较大的影响，只有当温度高于氯化钠的熔点时，才能有较好的熔出率，NaCl的熔点是801℃，氯化钠与钾长石的配比和反应时间也有一定影响，最后根据钾的溶出率优化反应条件。
2.浸取分离实验步骤：取一定量水于烧杯中，将焙烧物放入水中，使可溶性组分转为液相，成为浸出液，然后抽滤，使浸出液与不溶性固体残渣分离。
3.钾离子的分析实验方法：分析方法为四苯硼酸钠重量法，四苯硼酸钠重量法是测钾的国标方法，也是目前土壤、肥料中钾含量测试应用最为广泛的一种分析方法。
其分析原理为：在碱性较弱的介质中，四苯硼酸钠溶液作为沉淀剂与待测溶液中的K+反应，形成白色的沉淀四苯硼钾，然后将所得沉淀进行过滤、洗漆、干燥并称重，根据沉淀的质量测得溶液中所含的钾含量。
钾长石的用途
钾长石的用途
1、利用钾长石制取钾肥的同时制取白炭黑。
2、制取钾肥，钾是农作物生长的重要的元素，世界上蕴藏着很多含钾资源，但绝大部分是水难溶性的或不溶性的。
3、钾长石防火硅酸钙板，用流浆制板工艺制成板坯，板坯堆垛后送入蒸压釜中，高温高压蒸汽养护。
扩展资料
钾长石是钾、钠、钙等碱金属或碱土金属的铝硅酸盐矿物，也叫长石族矿物。
钾长石通常也称正长石，属单斜晶系，通常呈肉红色、呈白色或灰色。
钾长石系列主要是正长石，微斜长石，透长石等。
钾长石矿是含钾量较高、分布最广、储量最大的非水溶性钾资源。
钾长石矿源达60个，其平均氧化钾含量约为11.63%，其储量约达79.14亿吨，按平均含量折算成氧化钾储量约为9.20亿吨。
安徽、内蒙古、新疆、四川、山西等省的`钾长石分布相对集中，储量丰富，成为当地的优势非金属矿产资源。
向你推荐的相关文章
相关文章列表
微信扫码分享。
钾长石清洁高效制钾肥工艺问世
评审 认为 ， 这 一非 水溶性 钾 矿资 源高 效利 用技 术在 国
内外均 无先例 ， 具有 完全 自主 知识产权 ， 达 到 了国际先
业化 生产 ， 建设 年处 理钾长 石矿 １ ２ ０万吨 、 硫酸 钾产 能
３ ０ 万 吨 的 项目 。 圜
范霍夫分子 科学研究所 ） 合作 ， 在阿姆 核结构催化 剂。 这些 颗粒平均直径 为 １ ０纳米 ， 包括 ８ 纳 持续化学集 团 （ 米的 铁氧 化物 核心 与 １ 纳 米 的钴氧 化物 壳 ， 经测 试 性
斯 特 丹 大 学 共 同 开 发 新 型 费 托 催 化 剂 。 圜
钾 长石清洁 高效制钾肥 工艺 问世
可大规模制备 ， 且价 格相对低廉 。 研究 团队 已就新催化 剂及其制备方法 申请 了专利 。 研 究团队受２ ０世纪６ ０ 年 代磁带录音带研 究启发 ， 经过 两年的艰苦 努力 ， 他们开发 了便 宜、 可靠、 高效 、 可
扩展 的制备 方法 ， 合成 出球 形超薄 钻壳一 铁氧 化物 内
由天然气 、 生物 质或 煤制取。 近 年来人们对 费托技术的 兴趣 日益增大。 然而 ， 费托反应器较大 ， 通常要使用数百 吨的催化剂。 钴基催化剂是使用费托技 术合成 中间馏分
燃料 （ 如柴 油和煤油 ） 的主要选择 ， 但价格 昂贵 。
２ ０ ０ ９ 年， 道达 尔燃气和 电力 公司与多相 催化和可
” 马鸿文教授介绍说。 溶性 钾矿石 ， 即可满足 全部 氧化钾 消费需求 。 届时可减 而已。
ｓ ８ ｌ 托 工 ＇ Ｉ ｆ 醒 ２ ０ １ ３ 年Ｏ ４ 月
据 了解， 该 实 验 室 实 施 国 家 科 技 支 撑 计 划 项 进水平 。 目—— 新 型高效 肥料 创新 过程 中 ， 以 洛南县 钾长 石 为 样本 ， 研究钾 长石制钾 肥的综 合利用技 术 ， 创新开发 出 钾长 石水 热碱 法 生产 硫酸 钾 工艺 ， 并 于２ ０ １ １年６月确 定最 终工 艺流 程和产 品方案 。 教 育部 组织 的鉴 定专 家 目前 ， 钾长 石综 合利 用产业 化项 目已在 洛南县 启 动， 负责项 目实施 的陕 西大秦钾业有限公司正在进行年
钾长石的工业用途
钾长石的工业用途钾长石是一种含钾的长石矿石，主要成分为硅酸钾铝，化学式为KAlSi3O8。
它是一种重要的工业矿石，具有广泛的应用价值。
下面将详细介绍钾长石的工业用途。
首先，钾长石是一种重要的研磨材料。
由于其硬度较高，可以用来制备研磨轮、砂轮、磨料纸等研磨工具。
其中，钾长石磨料可以用于研磨金属、陶瓷、玻璃等材料，具有良好的研磨效果和较长的使用寿命。
由于钾长石的特殊物理和化学性质，它对金属的研磨具有很强的去除力和切削力，可以提高金属表面的光洁度和精度。
其次，钾长石也是一种重要的耐火材料。
钾长石具有较高的熔点和较好的耐热性，可以抵御高温和化学侵蚀，因此广泛应用于耐火材料的制备。
钾长石可以用于制造耐火砖、耐火涂料、耐火板、耐火纤维等，这些耐火材料在高温、酸碱腐蚀等恶劣工况下具有出色的性能，广泛用于冶金、化工、建材等行业。
第三，钾长石还可以用于制备陶瓷和玻璃。
由于钾长石具有一定的透明度和化学稳定性，使得它在陶瓷和玻璃工业中得到广泛应用。
钾长石可以用来制造瓷砖、陶瓷器皿、陶瓷保温材料等，这些制品具有良好的物理性能和外观质量。
同时，钾长石也是玻璃的重要原料之一，可以用于制备各种类型的玻璃，例如建筑玻璃、光纤玻璃、特种玻璃等。
此外，钾长石还具有一些其他的工业用途。
它可以用作酸性土壤的中和剂，用来调节土壤的酸碱度和改善土壤质量。
钾长石还可以用作肥料添加剂，提供植物生长所需的营养元素。
此外，钾长石也可以用于制备各种化工产品和肥料，例如钾肥、硅酸钾、铝酸钾等。
综上所述，钾长石是一种多功能的工业矿石，具有广泛的应用价值。
它在研磨材料、耐火材料、陶瓷、玻璃、化工等行业中都有重要的用途，对于推动工业发展和提高产品质量起着积极的作用。
钾长石制硅钾钙镁速效复合肥
钾长石制硅钾钙镁速效复合肥1概述钾长石由微斜长石、正长石及透长石组成，是地壳中非常常见的造岩矿物，属硅酸盐类，广泛分布于岩浆岩、变质岩及沉积岩中。
长石族矿物在地壳中分布最广，在地壳中储量很大，约占地壳总量重量的50%，其中60%赋存在岩浆中，30%分布在变质岩中，10%存在于沉积岩主要是碎屑岩中，分布广泛，是许多含钾硅酸岩石的主要组分。
钾长石属于长石家族中碱性长石类的富钾长石，分子式K[AlSi3O8]，其矿物理论含K2O16.9%，Al2O318.4%，SiO264.7%，但也往往含有一定数量的钠长石分子。
钾长石硬度6—6.5，比重2.57 g／cm3，熔点1200℃,单斜晶系，钾长石由于杂质的存在，颜色呈白、黄、红、乳白色。
钾长石不溶于水，除溶于氢氟酸外，也不溶于醋酸、硝酸、及硫酸等无机盐类。
钾长石主要用于制造搪瓷、陶瓷及玻璃，少量用于制造钾肥。
由于钾长石为难溶性含钾矿物，制造钾肥工艺难度大，生产成本高，目前尚未进行大规模工业产。
因而，也制约了钾长石的开采及勘查。
国内钾长石资源十分丰富，全国各省市内各有分布，在黑龙江、新疆、陕西、青海、云南、山西、辽宁、河北、河南、江苏、安徽、福建、广东、广西、四川、山东等19个省（区）市已有探明有大中型储量的矿床。
截至2005年底，全国钾长石资源已探明保有储量一百亿吨以上，钾长石及其他含钾硅酸盐岩石中的钾，基本不能为植物所吸收，必须通过化学加工，使钾变成可溶性或枸溶性后，才能作为钾肥使用。
可溶性钾盐资源的90%以上集中在加拿大、俄罗斯和德国。
我国境内绝大部分钾资源为水不溶性的钾长石矿，但绝大部分是水难溶性或水不溶性的钾矿，而水溶性钾盐仅在青海、云南等地发现，主要表现为储量不大、开采不易及运输成本高。
如何综合开发利用我国丰富的不溶性钾长石资源，具有重要的现实意义。
国内外从20世纪初就开始利用钾长石制钾肥的研究，先后进行了数十种工艺研究，综合起来可分为：高炉冶炼法、热分解水浸法、封闭恒温法、酸分解法、烧结法、低温分解法、微生物法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钾长石低温烧结法制钾肥
钾元素是农作物生长的必要元素之一。
我国是含钾资源丰富的国家。
但绝大部分是水不溶性的钾长石。
水溶性钾矿床的分布很不均匀，且严重匮乏。
钾长石含有Si-Al-O架状结构。
其结构式为K［AlSi3O8］，组成的网状结构极稳定，所含钾不能直接被作物吸收。
如何经济合理地综合利用我国丰富的水不溶性钾资源，以弥补我国农业发展钾肥短缺的局面，有着重要的意义。
一、钾长石制取钾肥研究的进展
由于国外可溶性钾资源较丰富。
因此，利用水不溶性钾矿制取钾肥的研究，国外进行的较少。
我国从六十年代初起就有了利用钾长石制钾肥的研究。
到七十年代，在钾长石中加人助溶剂烧结的方法已经成型。
利用钾长石、石灰石和煤或焦炭，按1：1：0.2比例混合，经粉碎加工成球煤，在立窑煅烧（1200～1250℃）．直接破坏钾长石的结构，使钾生成水溶性的铝酸钾成品含钾3.8％～5.4％，钾的溶出率在3％左右。
燃烧法可以利用当地的石灰石和煤作原料，原料成本低，成为利用钾长石制取钾肥的一个途径。
但生产过程中能耗大，且钾长石中钾的转化率较低（60％－90％），成为推广发展的主要障碍。
七十年代后，高温熔融法制取复合
肥取得一定的成果。
该法在生产钙镁磷肥的基础上，配以25％－30％的钾长石作原料，高温熔融（1200—1300℃）制得成品钙镁磷钾肥，其成品中有效磷在10％～14％、可溶钾在４％～５％，钾长石中钾的转化率大于95％。
本法在矿石的综合利用降低生产成本上，无疑开辟了道路。
河北蓟县利用立窑生产水泥、副产K2CO３，又开辟了综合利用钾长石的一条新路。
该法用生产水泥的方法，以钾长石代替原料粘土，按石灰石82.4％～82％、钾长石14.2％～15.6％、铁矿石2.6％～3.2％、萤石1.1％和焦炭3％的比例，将原料破碎后配料混匀入炉，并提高炉缸内温度到1450℃．使K2O挥发，随高温气流带出，与二氧化碳作用生成可溶性K2CO３，而炉渣经加工后则成白色水泥。
其中氧化钾的挥发率达95％以上。
此法也是利用现有条件生产钾肥的一种方法。
以后出现了钾长石、磷矿石联产KPO3和白水泥的主法等，但这类方法仅限于水泥厂或磷肥厂作为副产物生产钾肥，且也存在能耗过大的问题，尚不能广泛推广利用钾长石生产钾肥。
二、低温分解法
近年来，开发出低温分解法。
在硫酸介质中，有助溶剂的存在，利用低温分解钾长石生产硫酸钾铵三元复合肥、聚氯化铝和白炭黑，其中助溶剂回收率＞90％，K2O、AlO3、SiO2的提取率＞80％，年加工5000ｔ钾长石(含K２
O12％）可生产2900ｔ硫酸钾铵复合肥、8000ｔ聚氯化铝和3000ｔ白炭黑,具有一定的开发前景。
在烧结状态下，由于添加助熔剂与钾长石晶体能发生短暂的碰撞，Ca2+的半径小于Ｋ+的半径，与O2-作用时的静电势又远大于Ｋ+与O2-作用时的静电势，因此，Ca2+有能力置换出钾长石网格中的Ｋ+，破坏钾长石的稳定结构，从而使降低反应温度成为可能。
基于此，在添加剂的选择上，主要考虑：①在助熔剂中使用具有能破坏钾长石稳定结构的物质；②加入低熔点的添加剂，尽量使钾长石在添加剂的液体状态下进行反应，增加接触面积，以提高分解能力；③加入半径＜Ｋ+半径的阳离子和电负性较大的阴离子，尽量使钾长石中的钾以离子形式游离出来。
1、试验
溶剂选择实验中，我们对各种酸性溶剂和碱性溶剂作了选择。
使用酸性溶剂时，仅HF对钾长石有溶解；在H2S0，和H3PO4介质中（均配成1：1溶液使用），钾长石有腐蚀；在碱性介质中、300度以下无添加剂时，几乎不能分解钾长石。
从经济上和可行性角度考虑,我们选择在H2SO4介质中加入助溶剂进行实验，以破坏钾长石结构，并尽可能降低反应温度，提高钾的溶出率。
助溶剂选择在1:1H2SO4介质中，称样ｌｇ，控制温度为200度，加入助溶剂，溶矿２ｈ，结果（％,以溶出K2O
计）
在有不同助溶剂存在时，分解钾长石的效果相差较大。
通过对几种相关助剂进行选择试验，发现在有钙盐、铵盐、氟化物、氯化物存在时，效果较好,并与它们的加入量有关。
镁盐、钙的氧化物作用明显。
溶剂配比选择实验中发现，共同使用几种溶剂时，效果好于单独任一种溶剂。
不同溶剂的比例不同，对分解起有不同的作用。
2、工业化工艺流程设计
钾长石一粉碎机粉碎一100目原料与溶剂按比例混合一反应炉（在150℃～200℃下反应ｌｈ）一搅拌池（定量以水溶解，用Ca(OH)2调PH至6.5～7）一沉淀池（清液待用，沉淀）一水洗池（以Ca(OH)2调PH至6.5－7，沉淀待用）。
清液与上道工序清液合并（合并清液含K2SO45％一10％、(NH4)2SO420％～50％，可直接作液肥，亦可用来制取固体复合肥）；沉淀为含硅、铝、钙的复合物及CaSO4，在测定白度后，可用作工业填料，或进一步提取SiO2、Al2O3、CaSO4等。
