2019—2020学年度山东省蒙阴一中第一学期高二模块考试高中物理

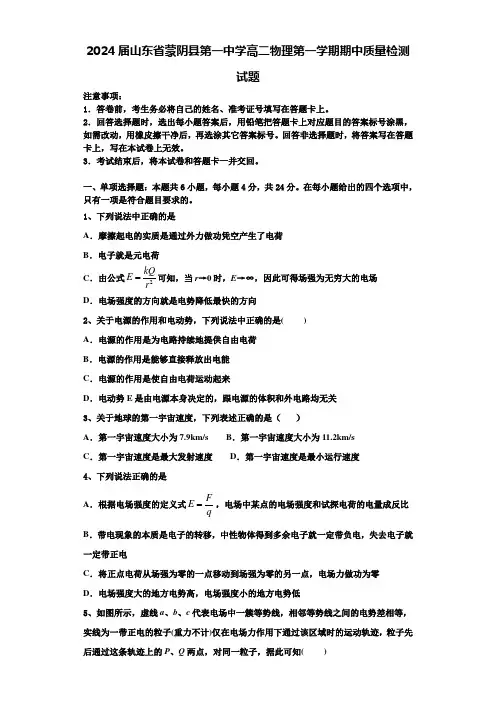

2024届山东省蒙阴县第一中学高二物理第一学期期中质量检测试题含解析
2024届山东省蒙阴县第一中学高二物理第一学期期中质量检测试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1、下列说法中正确的是A ．摩擦起电的实质是通过外力做功凭空产生了电荷B ．电子就是元电荷C ．由公式2kQ E r =可知，当r →0时，E →∞，因此可得场强为无穷大的电场 D ．电场强度的方向就是电势降低最快的方向2、关于电源的作用和电动势，下列说法中正确的是( )A ．电源的作用是为电路持续地提供自由电荷B ．电源的作用是能够直接释放出电能C ．电源的作用是使自由电荷运动起来D ．电动势E 是由电源本身决定的，跟电源的体积和外电路均无关3、关于地球的第一宇宙速度，下列表述正确的是（ ）A ．第一宇宙速度大小为7.9km/sB ．第一宇宙速度大小为11.2km/sC ．第一宇宙速度是最大发射速度D ．第一宇宙速度是最小运行速度4、下列说法正确的是A ．根据电场强度的定义式F E q=，电场中某点的电场强度和试探电荷的电量成反比 B ．带电现象的本质是电子的转移，中性物体得到多余电子就一定带负电，失去电子就一定带正电C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D ．电场强度大的地方电势高，电场强度小的地方电势低5、如图所示，虚线a 、b 、c 代表电场中一簇等势线，相邻等势线之间的电势差相等，实线为一带正电的粒子(重力不计)仅在电场力作用下通过该区域时的运动轨迹，粒子先后通过这条轨迹上的P 、Q 两点，对同一粒子，据此可知( )A．三个等势线中，a的电势最高B．粒子通过P点时的动能比通过Q点时大C．粒子通过P点时的电场力比通过Q点时大D．粒子在P点具有的电势能比在Q点具有的电势能大6、感应起电和摩擦起电都能使物体带电，关于这两种使物体带电的过程，下列说法中正确的是（）A．感应起电和摩擦起电都是电荷从物体的一部分转移到另一部分B．感应起电是电荷从一个物体转移到另一个物体C．感应起电和摩擦起电都是电荷从一个物体转移到另一个物体D．摩擦起电是电荷从一个物体转移到另一个物体二、多项选择题：本题共4小题，每小题5分，共20分。

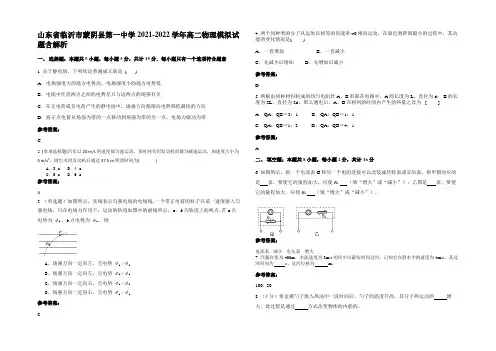

山东省临沂市蒙阴县第一中学2021-2022学年高二物理模拟试题含解析
山东省临沂市蒙阴县第一中学2021-2022学年高二物理模拟试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 关于静电场，下列结论普遍成立的是 ( )A．电场强度大的地方电势高，电场强度小的地方电势低B．电场中任意两点之间的电势差只与这两点的场强有关C．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向D．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零参考答案：C2. (单项选择题)汽车以20 m/s的速度做匀速运动，某时刻关闭发动机而做匀减速运动，加速度大小为5 m/s2，则它关闭发动机后通过37.5 m所需时间为()A．3 s B．4 sC．5 s D．6 s参考答案：A3. （单选题）如图所示，实线表示匀强电场的电场线.一个带正电荷的粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的虚线所示，a、b为轨迹上的两点.若a点电势为φa ，b点电势为φb ，则A、场强方向一定向左，且电势φa >φbB、场强方向一定向左，且电势φa <φbC、场强方向一定向右，且电势φa >φbD、场强方向一定向右，且电势φa <φb参考答案：C 4. 两个同种类的分子从远处以相等的初速率v0相向运动，在靠近到距离最小的过程中，其动能的变化情况是()A．一直增加 B．一直减小C．先减小后增加 D．先增加后减小参考答案：D5. 两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d； B的长度为2L，直径为2d，那么通电后，A、B在相同的时间内产生的热量之比为 [ ] A．QA：QB＝2：1 B．QA：QB＝1：1C．QA：QB＝1：2 D．QA：QB＝4：1参考答案：A二、填空题：本题共8小题，每小题2分，共计16分6. 如图所示，将一个电流表G和另一个电阻连接可以改装成伏特表或安培表，则甲图对应的是表，要使它的量程加大，应使R1（填“增大”或“减小”）；乙图是表，要使它的量程加大，应使R2（填“增大”或“减小”）。
山东省蒙阴第一中学高二物理上学期精选试卷检测题
山东省蒙阴第一中学高二物理上学期精选试卷检测题一、第九章 静电场及其应用选择题易错题培优（难）1．如图，真空中x 轴上关于O 点对称的M 、N 两点分别固定两异种点电荷，其电荷量分别为1Q +、2Q -，且12Q Q >。
取无穷远处电势为零，则（ ）A ．只有MN 区间的电场方向向右B ．在N 点右侧附近存在电场强度为零的点C ．在ON 之间存在电势为零的点D ．MO 之间的电势差小于ON 之间的电势差 【答案】BC 【解析】 【分析】 【详解】AB ．1Q +在N 点右侧产生的场强水平向右，2Q -在N 点右侧产生的场强水平向左，又因为12Q Q >，根据2QE kr=在N 点右侧附近存在电场强度为零的点，该点左右两侧场强方向相反，所以不仅只有MN 区间的电场方向向右，选项A 错误，B 正确；C ．1Q +、2Q -为两异种点电荷，在ON 之间存在电势为零的点，选项C 正确；D ．因为12Q Q >，MO 之间的电场强度大，所以MO 之间的电势差大于ON 之间的电势差，选项D 错误。
故选BC 。
2．如图所示，带电量为Q 的正点电荷固定在倾角为30°的光滑绝缘斜面底端C 点，斜面上有A 、B 、D 三点，A 和C 相距为L ，B 为AC 中点，D 为A 、B 的中点。
现将一带电小球从A 点由静止释放，当带电小球运动到B 点时速度恰好为零。
已知重力加速度为g ，带电小球在A 点处的加速度大小为4g，静电力常量为k 。
则（ ）A ．小球从A 到B 的过程中，速度最大的位置在D 点 B ．小球运动到B 点时的加速度大小为2g C ．BD 之间的电势差U BD 大于DA 之间的电势差U DA D ．AB 之间的电势差U AB =kQ L【解析】 【分析】 【详解】A ．带电小球在A 点时，有2sin A Qqmg kma L θ-= 当小球速度最大时，加速度为零，有'2sin 0Qqmg θkL -= 联立上式解得'2L L =所以速度最大的位置不在中点D 位置，A 错误； B ．带电小球在A 点时，有2sin A Qqmg kma L θ-= 带电小球在B 点时，有2sin 2BQq k mg θma L -=（） 联立上式解得2B g a =B 正确；C ．根据正电荷的电场分布可知，B 点更靠近点电荷，所以BD 段的平均场强大小大于AD 段的平均场强，根据U Ed =可知，BD 之间的电势差U BD 大于DA 之间的电势差U DA ，C 正确；D ．由A 点到B 点，根据动能定理得sin 02AB Lmg θqU ⋅+= 由2sin A Qqmg kma L θ-=可得 214Qq mg k L= 联立上式解得AB kQU L=-D 错误。
山东省临沂市蒙阴一中高二物理上学期12月月考试卷(含解析)-人教版高二全册物理试题
山东省临沂市蒙阴一中2015-2016学年高二〔上〕月考物理试卷〔12月份〕一、选择题〔共14小题，每一小题3分，总分为42分〕1．某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为〔〕A．4ρ和4R B．ρ和4R C．16ρ和16R D．ρ和16R2．一直导线平行于通电螺线管的轴线放置在螺线管的上方，如下列图，如果直导线可以自由地运动且通以由a到b的电流，如此判断导线ab受磁场力后的运动情况〔〕A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管3．质量和电量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示，如下表述正确的答案是〔〕A．M带负电，N带正电B．M的速率大于N的速率C．洛伦兹力对M、N做正功D．M的运行时间大于N的运行时间4．如下列图，通电导线均置于匀强磁场中，其中导线受安培力作用的是〔〕A．B．C．D．5．电动势为E、内阻为r的电源与定值电阻R1、R2与滑动变阻器R连接成如下列图的电路，当滑动变阻器的触头由中点滑向b端时，如下说法正确的答案是〔〕A．电压表读数增大B．电压表读数减小C．电流表读数减小D．电流表读数增大6．一个带正电的质点，电量q=2.0×10﹣9C，在静电场中由A点移到B点．在这个过程中，除电场力外，其他力作的功为6.0×10﹣5J，质点的动能增加了8.0×10﹣5J，如此a、b两点间的电势差U ab为〔〕A．3×104V B．1×104V C．4×104V D．7×104V7．一辆电瓶车，车和人的总质量为500kg，由内阻不计的蓄电池组向直流电动机提供24V 的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车和人重的0.02倍〔g=10m/s2〕，如此此电动机的内阻是〔〕A．4.8ΩB．3.2ΩC．1.6ΩD．0.4Ω8．如下列图，虚线表示等势面，相邻两等势面间的电势差相等，有一带正电的小球在电场中运动，实线表示该小球的运动轨迹．小球在a点的动能等于20eV，运动到b点时的动能等于2eV．假设取c点为电势零点，如此当这个带电小球的电势能等于﹣6eV时〔不计重力和空气阻力〕，它的动能等于〔〕A．16eV B．14eV C．6eV D．4eV9．图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．假设带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是〔〕A．带电粒子所带电荷的符号B．带电粒子在a、b两点的受力方向C．带电粒子在a、b两点的速度何处较大D．带电粒子在a、b两点的电势能何处较大10．如下列图，两个半径一样的半圆形轨道分别竖直放在匀强电场和匀强磁场中，轨道两端在同一高度上，轨道是光滑的而且绝缘，两个一样的带正电小球同时从两轨道左端最高点由静止释放，a、b为轨道的最低点，如此〔〕A．两小球到达轨道最低点的速度V a＞V bB．两小球到达轨道最低点时对轨道的压力F a＜F bC．小球第一次到达a点的时间大于小球第一次到达b点的时间D．在磁场中小球能到达轨道的另一端，在电场中小球不能到达轨道的另一端11．如下列图，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心，且垂直于线圈平面，当线圈中通入如图方向的电流后，线圈的运动情况是〔〕A．线圈向左运动 B．线圈向右运动C．从上往下看顺时针转动 D．从上往下看逆时针转动12．盘旋加速器是加速带电粒子的装置，其核心局部是分别与高频交流电极相连接的两个D 形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如下列图，要增大带电粒子射出时的动能，如此如下说法中正确的答案是〔〕A．增大匀强电场间的加速电压 B．增大磁场的磁感应强度C．减小狭缝间的距离 D．增大D形金属盒的半径13．用控制变量法，可研究影响平行板电容器电容的因素〔如图〕．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，假设〔〕A．保持S不变，增大d，如此θ变大B．保持S不变，增大d，如此θ变小C．保持d不变，减小S，如此θ变小D．保持d不变，减小S，如此θ变大14．如图是等量异种电荷周围的一些点，O是两电荷连线的中点，B、C是连线上相对O对称的两点，E、F是连线中垂线上也相对O对称的两点，选无限远处电势为零，如此以下说法正确的答案是〔〕A．B、C两点场强大小相等、方向一样，电势也相等B．E、F两点场强大小相等、方向一样，电势也相等C．一负电荷由B沿连线运动到C，如此电场力做负功，电势能减小D．将某一电荷从B点移动到E点所做功等于将该电荷从B点移动到无穷远处所做的功二.实验题15．在《测定金属丝电阻率》的实验中，需要测出其长度L，直径d和电阻R．用螺旋测微器测金属丝直径时读数如如下图A，如此金属丝的直径为mm．图B游标卡尺的读数为cm．假设用图C的电路图测金属丝的电阻，如此测量结果将比真实值．〔填“偏大〞或“偏小〞〕16．在“描绘小灯泡的伏安特性曲线〞实验中，提供的实验器材有：A．小灯泡〔额定电压为3.8V，额定电流约为0.3A〕B．电流表A 〔0～0.6A，内阻约为0.5Ω〕C．电压表V〔0～6V，内阻约为5kΩ〕D．滑动变阻器R1〔0～10Ω，2A 〕E．滑动变阻器R2〔0～100Ω，0.2A 〕F．电源〔6V，内阻不计〕G．开关与导线假设干〔1〕实验中滑动变阻器选〔填“R1〞或“R2〞〕〔2〕该同学设计了实验测量电路，通过改变滑动变阻器滑片的位置，使电流表的读数从零开始变化，记录多组电压表的读数U和电流表的读数I．请在图甲中用笔画线代替导线将实验电路连接完整．〔3〕该同学根据实验数据作出了如图乙的U﹣I图象，根据图象可知小灯泡的电阻随着电流的增大而〔选填“增大〞、“减小〞或“不变〞〕三.计算题17．如下列图为一速度选择器，板间存在方向互相垂直的匀强电场和磁场．现有速率不同的电子从A点沿直线AB射入板间．平行板间的电压为300V，间距为5cm，垂直纸面的匀强磁场的磁感应强度为0.06T，问：〔1〕匀强磁场的方向指向纸面里还是向外？〔2〕能沿直线通过该速度选择器的电子的速率？18．如下列图的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω．闭合开关S，待电路稳定后，将一带正电的小球从B 板小孔以初速度v0=4m/s竖直向上射入板间．假设小球带电量为q=1×10﹣2C，质量为m=2×10﹣2kg，不考虑空气阻力．那么〔1〕滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？〔2〕此时，电源的输出功率是多大？〔取g=10m/s2〕19．如下列图，一个电子以速度v0垂直射入磁感应强度为B，宽为d的匀强磁场中，穿出磁场的速度方向与电子原来的入射方向的夹角为30°，〔电子重力忽略不计〕求：〔1〕电子的质量是多少？〔2〕穿过磁场的时间是多少？〔3〕假设改变初速度大小，使电子刚好不能从A边射出，如此此时速度v是多少？20．如图，宽度为l=0.8m的某一区域存在相互垂直的匀强电场E与匀强磁场B，其大小E=2×108N/C，B=10T．一带正电的粒子以某一初速度由M点垂直电场和磁场方向射入，沿直线运动，从N点离开；假设只撤去磁场，如此粒子从P点射出且速度方向发生了45°的偏转．不计粒子的重力．求粒子的电荷量与质量之比．2015-2016学年山东省临沂市蒙阴一中高二〔上〕月考物理试卷〔12月份〕参考答案与试题解析一、选择题〔共14小题，每一小题3分，总分为42分〕1．某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为〔〕A．4ρ和4R B．ρ和4R C．16ρ和16R D．ρ和16R【考点】电阻定律．【专题】恒定电流专题．【分析】在电阻丝温度不变的条件下，电阻的影响因素是材料〔电阻率〕、长度、横截面积，当导线被拉长后，长度变长的同时，横截面积变小，但导体的整个体积不变．【解答】解：电阻为R，现将它均匀拉长到直径为原来的一半，其材料和体积均不变，如此横截面积变为原来的，长度为原来的4倍；由于导体的电阻与长度成正比，与横截面积成反比，所以此时导体的电阻变为原来的16倍，即16R．由于电阻率受温度的影响，因温度不变，所以电阻率也不变．应当选：D．【点评】题考查了影响电阻大小的因素，关键要知道导体电阻与长度成正比，与横截面积成反比．电阻率不受温度影响的材料，可以制成标准电阻．2．一直导线平行于通电螺线管的轴线放置在螺线管的上方，如下列图，如果直导线可以自由地运动且通以由a到b的电流，如此判断导线ab受磁场力后的运动情况〔〕A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管【考点】安培力；通电直导线和通电线圈周围磁场的方向．【分析】通电导线因放在通电螺线管的磁场中故受到磁场力，因左右两侧磁场方向不同，故可以分左右两边分别分析研究，画出两侧的磁场方向，如此由左手定如此可判出磁场力的方向，根据受力情况可判出物体的转动情况．当导体转动后，我们可以认为电流向右偏内，受力也将发生变化，为了简便，我们可以判断导体转动到向里的位置判断导体的受力情况，再判出导体的运动情况．【解答】解：通电螺线管的磁感线如下列图，如此由图示可知左侧导体所处的磁场方向斜向上，右侧导体所处的磁场斜向下，如此由左手定如此可知，左侧导体受力方向向外，右侧导体受力方向向里，故从上向下看，导体应为逆时针转动；当导体转过90°时，由左手定如此可得导体受力向下，故可得出导体运动为逆时针转动的同时还要向下运动．即为a端转向纸外，b端转向纸里，且靠近通电螺线管，故D正确，ABC错误；应当选：D【点评】解决此题的关键〔1〕清楚通电螺线管的磁场，应看到左右两边磁场的不同；〔2〕能准确地应用左手定如此判断磁场与电流不垂直的情况；〔3〕会找到一些有代表性的特殊位置求解．3．质量和电量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示，如下表述正确的答案是〔〕A．M带负电，N带正电B．M的速率大于N的速率C．洛伦兹力对M、N做正功D．M的运行时间大于N的运行时间【考点】带电粒子在匀强磁场中的运动；洛仑兹力．【专题】带电粒子在磁场中的运动专题．【分析】由左手定如此判断出M带正电荷，带负电荷；结合半径的公式可以判断出粒子速度的大小；根据周期的公式可以判断出运动的时间关系．【解答】解：A：由左手定如此判断出N带正电荷，M带负电荷，故A正确；B：粒子在磁场中运动，洛伦兹力提供向心力qvB=m，半径为：，在质量与电量一样的情况下，半径大说明速率大，即M的速率大于N的速率，故B正确；C：洛伦兹力始终与速度的方向垂直，不做功，故C错误；D：粒子在磁场中运动半周，即时间为周期的一半，而周期为T=，M的运行时间等于N 的运行时间，故D错误．应当选：AB【点评】该题考查到左手定如此、半径的公式和根据周期的公式，属于根本应用．简单题．4．如下列图，通电导线均置于匀强磁场中，其中导线受安培力作用的是〔〕A．B．C．D．【考点】安培力；左手定如此．【分析】当磁场的方向与电流的方向平行，导线不受安培力作用，当磁场的方向与磁场的方向不平行，导线受安培力作用．【解答】解：A、磁场的方向与电流方向垂直，受安培力作用．故A正确．B、磁场的方向与电流的方向不平行，受安培力作用．故B正确．C、磁场的方向与电流方向平行，不受安培力作用．故C错误．D、磁场的方向与电流方向垂直，受安培力作用．故D正确．应当选ABD．【点评】解决此题的关键知道磁场的方向与电流的方向平行，导线不受安培力作用，当磁场的方向与磁场的方向不平行，导线受安培力作用．5．电动势为E、内阻为r的电源与定值电阻R1、R2与滑动变阻器R连接成如下列图的电路，当滑动变阻器的触头由中点滑向b端时，如下说法正确的答案是〔〕A．电压表读数增大B．电压表读数减小C．电流表读数减小D．电流表读数增大【考点】闭合电路的欧姆定律．【专题】恒定电流专题．【分析】由电路图可知滑动变阻器与R2并联然后与R1串联，电压表测路端电压，电流表测通过电阻R2的电流；根据滑动变阻器滑片的移动方向判断滑动变阻器接入电路的阻值如何变化；然后应用串并联电路特点与欧姆定律分析答题．【解答】解：A、由电路图可知，滑片向右端移动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，由闭合电路欧姆定律可知，电路电流变小，电源内电压变小，路端电压变大，如此电压表示数变大，故A正确，B错误；C、电路电流变小，电阻R1两端电压变小，路端电压变大，如此并联电压变大，由局部电路欧姆定律可知，通过电阻R2的电流变大，电流表示数变大，故C错误，D正确；应当选AD．【点评】此题是一道闭合电路的动态分析题，分析清楚电路结构、熟练应用欧姆定律、电功率公式即可正确解题．6．一个带正电的质点，电量q=2.0×10﹣9C，在静电场中由A点移到B点．在这个过程中，除电场力外，其他力作的功为6.0×10﹣5J，质点的动能增加了8.0×10﹣5J，如此a、b两点间的电势差U ab为〔〕A．3×104V B．1×104V C．4×104V D．7×104V【考点】电势差；电势能．【专题】电场力与电势的性质专题．【分析】质点在静电场中由A点移到B点的过程中，电场力和其他外力对质点做功，引起质点动能的增加．电场力做功为W ab=qU ab，根据动能定理求解a、b两点间的电势差U ab．【解答】解：根据动能定理得qU ab+W其他=△E k看到 U ab===1×104V应当选B【点评】对于研究质点动能变化的问题，要首先考虑能否运用动能定理．根底题，比拟容易．7．一辆电瓶车，车和人的总质量为500kg，由内阻不计的蓄电池组向直流电动机提供24V 的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车和人重的0.02倍〔g=10m/s2〕，如此此电动机的内阻是〔〕A．4.8ΩB．3.2ΩC．1.6ΩD．0.4Ω【考点】电功、电功率；功率、平均功率和瞬时功率．【专题】恒定电流专题．【分析】电机消耗的电功率等于输出功率与电机热功率之和，由于车匀速运动，牵引力等于阻力，故电机消耗的电功率等于抑制阻力做功的功率与电机热功率之和，根据能量守恒定律列方程求解即可．【解答】解：电机总功率为：P=UI电机热功率为：P内=I2r电机输出功率为：P出=Fv车匀速运动，故：F=f根据能量守恒定律，有：P=P内+P出联立得到：UI=I2r+0.02mgv代入数据解得：r=1.6Ω应当选C．【点评】此题关键明确电机的电功率等于输出功率与电机热功率之和，输出功率等于牵引力与速度的乘积，然后能量守恒定律列方程求解．8．如下列图，虚线表示等势面，相邻两等势面间的电势差相等，有一带正电的小球在电场中运动，实线表示该小球的运动轨迹．小球在a点的动能等于20eV，运动到b点时的动能等于2eV．假设取c点为电势零点，如此当这个带电小球的电势能等于﹣6eV时〔不计重力和空气阻力〕，它的动能等于〔〕A．16eV B．14eV C．6eV D．4eV【考点】电势能．【专题】带电粒子在电场中的运动专题．【分析】解决此题需掌握：小球只受电场力时，小球的动能和电势能之和保持不变；正确判断小球在电场中所受电场力方向以与电场力做功情况．【解答】解：小球自a点运动到b时，电场力做负功：W ab=2eV﹣20eV=﹣18eV ①由于相邻两等势面的电势差相等，故电势差的大小关系有：U ab=3U bc②从b到c电场力做正功，根据动能定理有：W bc=E kc﹣E kb③联立①②③可得E kc=8eV．由于只有电场力做功，电势能和动能和保持不变，故在c点：E=E p+E k=8eV即电势能和动能之和为8eV，因此当电势能等于﹣6eV时动能为14eV，故ACD错误，B正确．应当选B．【点评】学习电场中的功能关系时可以类比在重力场的功能关系，如只有重力做功，动能和电势能之和保持不变；那么只有电场力做功，电势能和动能之和保持不变．9．图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．假设带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是〔〕A．带电粒子所带电荷的符号B．带电粒子在a、b两点的受力方向C．带电粒子在a、b两点的速度何处较大D．带电粒子在a、b两点的电势能何处较大【考点】电场线；电势能．【专题】电场力与电势的性质专题．【分析】由图，粒子的运动轨迹向左弯曲，说明粒子受到的电场力大体向左，电场线方向不明，无法判断粒子的电性．根据电场线疏密程度，判断ab两点场强的大小，从而判断ab两点电场力大小，再根据牛顿第二定律得ab点加速度的大小．【解答】解：AB、粒子的运动轨迹向左弯曲，说明粒子在a、b两点受到的电场力沿电场线向左，由于电场线方向不明，无法确定粒子的电性．故A错误，B正确．C、由轨迹弯曲方向与粒子速度方向的关系分析可知，由a到b，电场力对粒子做负功，粒子的动能减小，电势能增大，如此粒子在a点的速度较大b点的电势能大，故CD正确．应当选：BCD【点评】此题是电场中粒子的轨迹问题，首先要能根据轨迹的弯曲方向判断粒子受力方向，其次判断粒子动能和电势能的变化要根据电场力做功情况10．如下列图，两个半径一样的半圆形轨道分别竖直放在匀强电场和匀强磁场中，轨道两端在同一高度上，轨道是光滑的而且绝缘，两个一样的带正电小球同时从两轨道左端最高点由静止释放，a、b为轨道的最低点，如此〔〕A．两小球到达轨道最低点的速度V a＞V bB．两小球到达轨道最低点时对轨道的压力F a＜F bC．小球第一次到达a点的时间大于小球第一次到达b点的时间D．在磁场中小球能到达轨道的另一端，在电场中小球不能到达轨道的另一端【考点】洛仑兹力；作用力和反作用力；匀强电场中电势差和电场强度的关系．【分析】两个轨道的半径一样，根据圆周运动的向心力的公式可以分析小球通过最低点是对轨道的压力，小球在磁场中运动，磁场力对小球不做功，整个过程中小球的机械能守恒，小球在电场中受到的电场力对小球做负功，到达最低点时的速度的大小较小．【解答】解：小球在磁场中运动，在最低点进展受力分析可知：F M﹣mg﹣Bqv1=m解得：F M=+mg+Bqv1…①小球在电场中运动，在最低点受力分析可知：F N﹣mg=解得：F N=+mg…②A、由上可知，两小球到达轨道最低点的速度V a＞V b，故A正确；B、因为v a＞v b，结合①②可知：F a＞F b，故B错误；C、由于小球在磁场中运动，磁场力对小球不做功，整个过程中小球的机械能守恒；而小球在电场中运动受到的电场力对小球做负功，到达最低点时的速度的大小较小，所以在电场中运动的时间也长，故C错误；D、由于小球在磁场中运动，磁场力对小球不做功，整个过程中小球的机械能守恒，所以小球可以到达轨道的另一端，而电场力做小球做负功，所以小球在达到轨道另一端之前速度就减为零了，故不能到达最右端，故D正确；应当选：AD．【点评】洛仑兹力对小球不做功，但是洛仑兹力影响了球对轨道的作用力，在电场中的小球，电场力对小球做功，影响小球的速度的大小，从而影响小球对轨道的压力的大小．11．如下列图，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心，且垂直于线圈平面，当线圈中通入如图方向的电流后，线圈的运动情况是〔〕A．线圈向左运动 B．线圈向右运动C．从上往下看顺时针转动 D．从上往下看逆时针转动【考点】安培定如此．【分析】将环形电流等效为小磁针，根据同性相斥，异性相吸判断线圈的运动．【解答】解：根据右手螺旋定如此，环形电流可以等效为小磁针，小磁针的N极指向右，根据异性相吸，知线圈向左运动．故A正确，B、C、D错误．应当选A．【点评】通电电流处于条形磁铁产生的磁场中，受到安培力作用，根据左手定如此判断．此题用等效法解决比拟简单．12．盘旋加速器是加速带电粒子的装置，其核心局部是分别与高频交流电极相连接的两个D 形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如下列图，要增大带电粒子射出时的动能，如此如下说法中正确的答案是〔〕A．增大匀强电场间的加速电压 B．增大磁场的磁感应强度C．减小狭缝间的距离 D．增大D形金属盒的半径【考点】质谱仪和盘旋加速器的工作原理．【专题】带电粒子在磁场中的运动专题．【分析】盘旋加速器利用电场加速和磁场偏转来加速粒子，根据洛伦兹力提供向心力求出粒子射出时的速度，从而得出动能的表达式，看动能与什么因素有关．【解答】解：由qvB=m，解得v=．如此动能E K=mv2=，知动能与加速的电压无关，狭缝间的距离无关，与磁感应强度大小和D形盒的半径有关，增大磁感应强度和D形盒的半径，可以增加粒子的动能．故B、D正确，A、C 错误．应当选BD．【点评】解决此题的关键知道盘旋加速器电场和磁场的作用，知道粒子的最大动能与加速的电压无关，与磁感应强度大小和D形盒的半径有关．13．用控制变量法，可研究影响平行板电容器电容的因素〔如图〕．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，假设〔〕A．保持S不变，增大d，如此θ变大B．保持S不变，增大d，如此θ变小C．保持d不变，减小S，如此θ变小D．保持d不变，减小S，如此θ变大【考点】电容器的动态分析．【专题】电容器专题．【分析】静电计测定电容器极板间的电势差，电势差越大，指针的偏角越大．根据电容的决定式C=分析极板间距离、正对面积变化时电容的变化情况，由于极板所带电荷量不变，再由电容的定义式C=分析板间电势差的变化，即可再确定静电计指针的偏角变化情况．【解答】解：A、B、根据电容的决定式C=得知，电容与极板间距离成反比，当保持S 不变，增大d时，电容减小，电容器的电量Q不变，由电容的定义式C=分析可知板间电势差增大，如此静电计指针的偏角θ变大．故A正确，B错误．C、D、根据电容的决定式C=得知，电容与极板的正对面积成正比，当保持d不变，减小S时，电容减小，电容器极板所带的电荷量Q不变，如此由电容的定义式C=分析可知板间电势差增大，静电计指针的偏角θ变大．故C错误，D正确．应当选：AD【点评】此题是电容动态变化分析问题，关键抓住两点：一是电容器的电量不变；二是掌握电容的两个公式：电容的决定式C=和C=．14．如图是等量异种电荷周围的一些点，O是两电荷连线的中点，B、C是连线上相对O对称的两点，E、F是连线中垂线上也相对O对称的两点，选无限远处电势为零，如此以下说法正确的答案是〔〕A．B、C两点场强大小相等、方向一样，电势也相等B．E、F两点场强大小相等、方向一样，电势也相等C．一负电荷由B沿连线运动到C，如此电场力做负功，电势能减小D．将某一电荷从B点移动到E点所做功等于将该电荷从B点移动到无穷远处所做的功【考点】电势；电势能．【专题】电场力与电势的性质专题．。
山东省临沂市蒙阴县实验中学高二物理上学期精选试卷检测题
山东省临沂市蒙阴县实验中学高二物理上学期精选试卷检测题一、第九章静电场及其应用选择题易错题培优（难）1．如图，真空中x轴上关于O点对称的M、N两点分别固定两异种点电荷，其电荷量分别为1Q+、2Q-，且12Q Q>。
取无穷远处电势为零，则（）A．只有MN区间的电场方向向右B．在N点右侧附近存在电场强度为零的点C．在ON之间存在电势为零的点D．MO之间的电势差小于ON之间的电势差【答案】BC【解析】【分析】【详解】AB．1Q+在N点右侧产生的场强水平向右，2Q-在N点右侧产生的场强水平向左，又因为12Q Q>，根据2QE kr=在N点右侧附近存在电场强度为零的点，该点左右两侧场强方向相反，所以不仅只有MN区间的电场方向向右，选项A错误，B正确；C．1Q+、2Q-为两异种点电荷，在ON之间存在电势为零的点，选项C正确；D．因为12Q Q>，MO之间的电场强度大，所以MO之间的电势差大于ON之间的电势差，选项D错误。
故选BC。
2．如图所示，用两根等长的绝缘细线各悬挂质量分别m A和m B的小球，分别带q A和q B的正电荷，悬点为O，当小球由于静电力作用张开一角度时，A球悬线与竖直线夹角为α，B 球悬线与竖直线夹角为β，则（）A．sinsinABmmβα=B．sinsinA BB Am qm qβα=C．sin sin A B q q βα= D ．两球接触后，再静止下来，两绝缘细线与竖直方向的夹角变为α'、β'，有sin sin sin sin ααββ'='【答案】AD 【解析】 【分析】 【详解】AB ．如下图，对两球受力分析，根据共点力平衡和几何关系的相似比，可得A m g OP F PA =库，B m g OPF PB=库 由于库仑力相等，联立可得A B m PBm PA= 由于sin cos OA PA αθ⋅=，sin cos OB PB βθ⋅=，代入上式可得sin sin A B m m βα= 所以A 正确、B 错误；C ．根据以上分析，两球间的库仑力是作用力与反作用力，大小相等，与两个球带电量的多少无关，所以不能确定电荷的比例关系，C 错误；D ．两球接触后，再静止下来，两绝缘细线与竖直方向的夹角变为α'、β'，对小球A 、B 受力分析，根据上述的分析，同理，仍然有相同的关系，即sin sin A B m m βα'='联立可得sin sinsin sinααββ'='D正确。

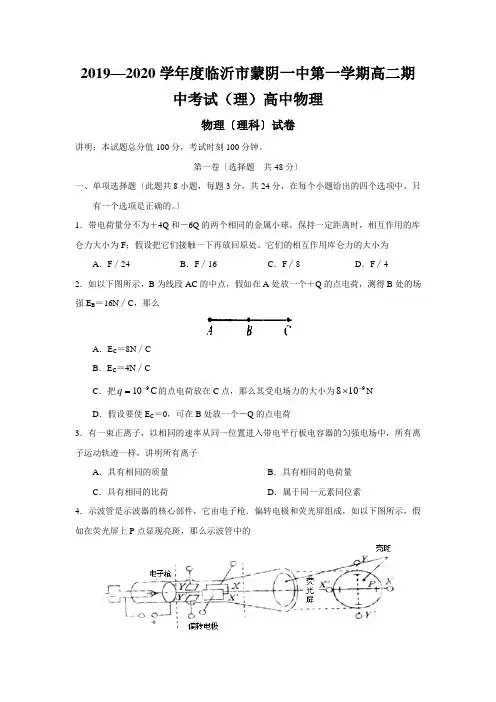

2019—2020学年度临沂市蒙阴一中第一学期高二期中考试(理)高中物理
2019—2020学年度临沂市蒙阴一中第一学期高二期中考试（理）高中物理物理〔理科〕试卷讲明：本试题总分值100分，考试时刻100分钟。
第一卷〔选择题 共48分〕一、单项选择题〔此题共8小题，每题3分，共24分，在每个小题给出的四个选项中，只有一个选项是正确的。
〕1．带电荷量分不为＋4Q 和－6Q 的两个相同的金属小球，保持一定距离时，相互作用的库仑力大小为F ；假设把它们接触一下再放回原处。
它们的相互作用库仑力的大小为A ．F ∕24B ．F ∕16C ．F ∕8D ．F ∕42．如以下图所示，B 为线段AC 的中点，假如在A 处放一个＋Q 的点电荷，测得B 处的场强E B ＝16N ∕C ，那么A ．E C ＝8N ∕CB ．EC ＝4N ∕C C ．把C 109-=q 的点电荷放在C 点，那么其受电场力的大小为9108-⨯ND ．假设要使E C ＝0，可在B 处放一个－Q 的点电荷3．有一束正离子，以相同的速率从同一位置进入带电平行板电容器的匀强电场中，所有离子运动轨迹一样，讲明所有离子A ．具有相同的质量B ．具有相同的电荷量C ．具有相同的比荷D ．属于同一元素同位素4．示波管是示波器的核心部件，它由电子枪．偏转电极和荧光屏组成，如以下图所示，假如在荧光屏上P 点显现亮斑，那么示波管中的①极板X 应带正电； ②极扳X '应带正电； ③极板Y 应带正电；④极板Y '应带正电。
A ．①③B ．①②C ．②③D ．③④5．有一家用电风扇，电风扇两端电压为220V ，工作电流为0.5A ，那么以下讲法中正确的选项是A ．电扇线圈电阻为440ΩB ．电扇线圈电阻大于440ΩC ．电扇线圈电阻小于440ΩD ．电扇线圈的电阻可用欧姆定律运算6．如以下图，一个枕形导体AB 原先不带电。
将它放在一个负点电荷的电场中，点电荷的电荷量为Q ，与AB 中心O 点的距离为R 。
由于静电感应，在导体A 、B 两端分不显现感应电荷，当达到静电平稳时A ．导体A 端电势高于B 端电势 B ．导体A 端电势低于B 端电势C ．导体中心O 点的场强为0D ．导体中心O 点的场强大小为2RQ k7．质量为m 的正点电荷q 在电场中运动，假如不计重力，那么在某时刻开始的运动过程中，以下讲法正确的选项是A ．点电荷运动的轨迹一定和电场线重合B ．点电荷的速度方向必定和所在点的电场线的切线方向一致C ．点电荷的加速度方向必定和所在点的电场线的切线方向一致D ．假设电场线是直线，那么点电荷运动轨迹必和电场线重合8．两电阻1R 和2R 的电流I 和电压U 的关系如以下图所示，由图可知，两电阻的大小之比21:R R 等于:1D．1:3 A．1︰3 B．3︰1 C．3二、多项选择题〔共6小题，共24分。
蒙阴县第一高级中学2018-2019学年高二上学期第二次月考试卷物理
蒙阴县第一高级中学2018-2019学年高二上学期第二次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1． 如图质量为3 kg 的物体A 静止在竖直的轻弹簧上面。
质量为2 kg 的物体B 用细线悬挂, A 、B 紧挨在一起但A 、B 之间无压力。
某时刻将细线剪断,则细线剪断瞬间,B 对A 的压力大小为（g 取10 m/s 2） A.0 B. 12 N C. 8 N D.50 N【答案】B2． 下列各项中属于电磁波的是A. X 射线B. 引力波C. 湖面上的水波D. 可见光 【答案】AD【解析】可见光、X 射线都属于电磁波；湖面上的水波属于机械波，引力波不属于电磁波，故AD 正确，BC 错误。
3． 如图所示，以o 为圆心的圆周上有六个等分点a 、b 、c 、d 、e 、f 。
等量正、负点电荷分别放置在a 、d 两处时，在圆心o 处产生的电场强度大小为E 。
现改变a 处点电荷的位置，使o 点的电场强度改变，下列叙述正确的是（ ）A. 移至b 处，o 处的电场强度大小减半，方向沿odB. 移至c 处，o 处的电场强度大小不变，方向沿oeC. 移至f 处，o 处的电场强度大小不变，方向沿oeD. 移至e 处，o 处的电场强度大小减半，方向沿oc 【答案】D4． 下列四幅图中，能表示物体作匀速直线运动的图像是（ ）A.B.C.D.【答案】BCD5．如图所示电路，水平放置的平行板电容器的一个极板与滑动变阻器的滑片P相连接。
电子以速度垂直于电场线方向射入并穿过平行板间的电场。
在保证电子还能穿出平行板间电场的情况下，若使滑动变阻器的滑片P上移，则有关电容器极板上所带电荷量q和电子穿越平行板所需的时间t，下列说法正确的是A. 电荷量q增大，时间t不变B. 电荷量q不变，时间t增大C. 电荷量q增大，时间t减小D. 电荷量q不变，时间t不变【答案】A【解析】当滑动变阻器的滑动端P上移时，跟电容器并联的阻值增大，所以电容器的电压U增大，根据q=UC 可得电量q增大；电子在平行板电容器中做类平抛运动，沿极板方向做匀速直线运动，所以运动时间：，与电压的变化无关，所以时间t不变，故A正确，BCD错误。
2019—2020学年度临沂市蒙阴县第一学期高二年级期中考试高中物理
2019—2020学年度临沂市蒙阴县第一学期高二年级期中考试高中物理物理试题本试卷分第I 卷〔选择题〕和第II 卷〔非选择题〕两部分。
第I 卷1至4页，第二卷5至8页，共8页。
共100分，考试时刻100分钟。
本卷须知：1．答第I 卷前，考生务必将自己的姓名、准考证号、试卷类型〔A 或B 〕甩铅笔涂写在答题卡上。
2．每题选出答案后，用铅笔把答题卡上对应题目的答案代号涂黑，如需改动，用橡皮擦洁净后，再选涂其它答案，不能答在试题卷上。
3．考试终止后将本试卷和答题卡一并收回。
第I 卷〔选择题 共40分〕一、此题共10小题，每题4分，共40分。
在每题绘出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有错选或不答的得0分。
1．关于电功以下讲法中错误的选项是〔 〕A ．导体内电场力移送电荷所做的功叫做电功B ．电流做功的过程，确实是电能转化为其他形式的能的过程C ．电流做功消耗的能量由电源来供给D ．电功确实是电能2．一个阻值为R 的电阻两端加上恒定电压U 后，通过导体截面的电荷量q 与通电时刻t 的图像如图1所示。
此图线的斜率〔即 tan 〕等于〔 〕 A ．UB ．RC ．RUD ．UR3．如图2所示的圆区域内，有垂直于纸面方向的匀强磁场，一束质量和带电量都相同的带电粒子，以不相等的速率，沿着相同的方向，对准圆心O射入匀强磁场中，又都从该磁场中射出，这些粒子在磁场中的运动时刻有的较长，有的较短，假设带电粒子在磁场中只受磁场力的作用，那么以下讲法中正确的选项是〔〕A．运动时刻较长的，其速率一定较大B．运动时刻较长的，在磁场中通过的路程较长C．运动时刻较长的，在磁场中偏转的角度一定较大D．运动时刻较长的，射离磁场时的速率一定增大4．家庭照明电路中火线和零线是相互平行的，当用电器工作，火线和零线中有电流时，它们将〔〕A．互相排斥B．互相吸引C．一会儿吸引，一会儿排斥D．彼此不发生相互作用5．在总电压不变的条件下，黄昏时电灯比深夜暗，是因为黄昏时〔〕A．线路中总电阻变大，电流变小B．总电流一定，支路增多分走了电流C．干路电流过大，线路缺失电压增大D．总电阻变小，每支路电流增大6．如图3所示是一个由电池、电阻R与平行板电容器组成的串联电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019—2020学年度山东省蒙阴一中第一学期高二模
块考试高中物理
物理试卷
第一卷〔选择题 共48分〕
一、选择题〔此题共12小题；每题4分，共48分。
在每题给出的四个选项中，有的只有一
个选项是正确的，有的有多个选项是正确的。
全选对的得4分，部分对得2分，有错选或不选的得0分〕
1．如以下图所示是空间某一电场中的一条电场线，M 、N 是该电场线上的两点。
以下讲法中正确的选项是
A ．该电场一定是匀强电场
B ．比较M 、N 两点的场强大小，一定有N M E E >
C ．比较同一个试探电荷在M 、N 两点受到的电场力，一定有N M F F <
D ．比较电子在M 、N 两点的电势能，一定有N M
E E >
2．以下图中虚线所示为静电场中的等势面l 、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。
一带正电的点电荷在静电力的作用下运动，通过a 、b 点时的动能分不为26eV 和5eV 。
当这一点电荷运动到某一位置，其电势能变为－8eV 时，它的动能应为
A ．8eV
B ．13eV
C ．20eV
D ．34eV
3．以下讲法正确的选项是
A ．电荷在电场中一定受到电场力
B ．电荷在磁场中一定受到磁场力
C ．电流在磁场中一定受到磁场力
D ．运动电荷在磁场中一定受到磁场力
4．一台电动机额定电压为220V ，额定电流为4A ，让这台电动机正常工作，那么以下讲法
正确的选项是
A ．电动机对外做功的功率小于880W
B ．电动机内发热的功率为880W
C ．电动机的内电阻为55Ω
D ．电动机的额定功率为880W
5．在静电场中，将一电子从A 点移向B 点，电场力做了正功，那么
A ．电场强度的方向一定是由A 点指向
B 点 B ．电场强度的方向—定由B 点指向A 点
C ．电子在A 点的电势能一定比在B 点大
D ．电子在B 点的电势能一定比在A 点大
6．两个电池1和2的电动势21E E >，它们分不向同一电阻R 供电，电阻R 消耗的电功率相同。
比较供电时电池1和2内部消耗的电功率1P 和2P ，电池的效率1η和2η的大小，那么有
A ．2121ηη>>，P P
B ．2121ηη<>，P P
C ．2121ηη><，P P
D ．2121ηη<<，P P
7．在显像管的电子枪中，从酷热的金属丝不断放出的电子进入电压为U 的加速电场，设其初速度为零，经加速后形成横截面积为S 、电流为I 的电子束。
电子的电量为e 、质量为m ，那么在刚射出加速电场时，一小段长为△L 的电子束内电子个数是 A ．
eU
2m
eS L I ∆
B ．
eU
2m
e L I ∆
C ．
eU
2m
eS I
D ．
eU
2m
e L IS ∆
8．如以下图所示，平行金属板A 、B 组成的电容器，充电后与静电计相连要使静电计指针张角变大，以下措施可行的是
A ．将A 板向上移动
B ．将B 板向右移动
C ．将A 、B 之间充满电介质
D ．将A 板放走部分电荷
9．如以下图所示的电路中，电池的电动势为E ，内阻为r ，电路中的电阻R 1、R 2和R 3的阻值都相同。
在电键S 处于闭合状态下，假设将电键S 1由位置1切换到位置2，那么
A ．电压表的示数变大
B ．电池内部消耗的功率变大
C ．电阻R 2两端的电压变大
D ．电池的效率变大
10．十九世纪二十年代，以塞贝克为代表的科学家已认识到：温度差会引起电流，安培考虑
到地球自转造成了太阳照耀后正面与背面的温度差，从而提出如下假设：地球磁场是由绕地球的环形电流引起的。
那么假设中的电流方向是 A ．由西向东垂直磁子午线 B ．由东向西垂直磁子午线 C ．由南向北沿磁子午线
D ．由赤道向两极沿磁子午线
11．如以下图所示，一长为L ，质量为m 的直导线，通以电流强度为I 的电流，用软导线系
住，在空间加一匀强磁场B ，平稳后导线与竖直方向夹θ角，那么以下讲法正确的选项是
A ．磁感应强度
B 有最大值IL /sin mg θ，方向沿绳向上 B ．磁感应强度B 有最小值IL /sin mg θ，方向沿绳向上
C ．磁感应强度B 有最小值IL /mg ，方向竖直向下
D ．磁感应强度B 没有极值
12．一根电缆埋藏在一堵南北走向的墙里，当在墙的东侧处放一指南针时，其指向刚好比原
先旋转180°，由此能够判定，这根电缆中电流的方向为 A ．可能是向北 B ．可能是向南 C ．可能是竖直向下
D ．可能是竖直向上 第二卷〔非选择题
共52分〕
二、实验填空题〔此题共两小题，共14分，把正确的答案填在横线上或者表格内〕 13．用螺旋测微器测量一矩形小零件的长和宽时，螺旋测微器上的示数如图〔a 〕和图〔b 〕
所示。
图〔a 〕的读数是__________mm ，图〔b 〕的读数是__________mm 。
14．小灯泡灯丝的电阻会随温度的升高而变大。
某同学为研究这一现象，用实验得到如下数
据〔I 和U 分不表示小灯泡上的电流和电压〕： I ／A 0 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50 U ／V
0.20 0.40 0.60 0.80 1.00
1.20 1.40 1.60
1.80
2.00
〔1〕在a 图框中画出实验电路图。
可用的器材有：电压表、电流表、滑动变阻器〔变化范畴0～10Ω〕、电源、小灯泡、开关、导线假设干。
〔2〕在b 图中画出小灯泡的U —I 曲线；
〔3〕假如一电池的电动势是1.5V ，内阻是2.0Ω，将此题中的小灯泡接在该电池两端，
小灯泡的实际功率是多少？〔简要写出求解过程；假设需作图，可直截了当画在第〔2〕小题的方格图中〕
三、运算、论述题〔此题4小题，共38分。
解答要写出必要的文字讲明、方程式和重要的
演算步骤，只写出最后答案的不能得分。
有数值运算的题，答案中必须写出数值和单位〕 15．〔8分〕如以下图所示，一带电量为C q 3
105-⨯-=、质量为kg 1.0=m 的小物块处于
一倾角为︒=37θ的光滑绝缘斜面上，当整个装置处于一水平向左的匀强电场中时，小物块恰处于静止。
求：〔g 取2
s /m 10〕
〔1〕电场强度多大？
〔2〕假设从某时刻开始，电场强度减小为原先的一半，物块下滑距离5.1=L m 时的速度？
16．〔8分〕一细棒处于磁感应强度为B 的匀强磁感中，棒与磁场垂直，与水平方向夹角为θ。
磁感线水平指向纸内，如以下图所示，棒上套一个可在其上滑动的带负电的小球C ，小球质量为m ，带电量为q ，球与棒间动摩擦因数为μ，让小球从棒上端由静止下滑，求：小球的最大速度。
17．〔10分〕如以下图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离40=d cm ，
电源电动势E=24V ，内电阻Ω=1r ，电阻Ω=15R 。
闭合开关S ，待电路稳固后，将一带正电的小球从B 板小孔以初速度s /m 40=v 竖直向上射入板间。
假设小球带电量为C q 2
101-⨯=，质量为kg 10
22
-⨯=m ，不考虑空气阻力。
那么
〔1〕滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？ 〔2〕现在，电源的输出功率是多大？〔取2
s /m 10=g 〕
18．〔12分〕如以下图所示真空中宽为d 的区域内有强度为B 的匀强磁场方向如图，质量m ，
带电q -的粒子以与CD 成θ角的速度0v 垂直射入磁场中。
v应满足什么条件？〔1〕要使粒子必能从EF射出那么初速度
〔2〕EF上有粒子射出的区域？。
