CAD教程
第一节、AutoCAD的经典界面组成中文版AutoCAD为用户提供了“AutoCAD经典”和“三维建模”两种工作空间模式。
对于习惯于AutoCAD传统界面用户来说，可以采用“AutoCAD经典”工作空间。
主要由菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态行等元素组成。
1、标题栏标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是数字)。
单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。
标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操作。
2、菜单栏与快捷菜单中文版AutoCAD的菜单栏由“文件”、“编辑”、“视图”等菜单组成，几乎包括了AutoCAD 中全部的功能和命令。
快捷菜单又称为上下文相关菜单。
在绘图区域、工具栏、状态行、模型与布局选项卡以及一些对话框上右击时，将弹出一个快捷菜单，该菜单中的命令与AutoCAD当前状态相关。
使用它们可以在不启动菜单栏的情况下快速、高效地完成某些操作。
3、工具栏工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令按钮。
在AutoCAD中，系统共提供了二十多个已命名的工具栏。
默认情况下，“标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。
如果要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单，通过选择命令可以显示或关闭相应的工具栏。
（标准、标注、查询、特性、图层）4、绘图窗口在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。
可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。
在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用的坐标系类型以及坐标原点、X轴、Y轴、Z轴的方向等。
默认情况下，坐标系为世界坐标系(WCS)。
绘图窗口的下方有“模型”和“布局”选项卡，单击其标签可以在模型空间或图纸空间之间来回切换。
5、命令行与文本窗口“命令行”窗口位于绘图窗口的底部，用于接收用户输入的命令，并显示AutoCAD提示信息。
在AutoCAD中，“命令行”窗口可以拖放为浮动窗口。
“AutoCAD文本窗口”是记录AutoCAD命令的窗口，是放大的“命令行”窗口，它记录了已执行的命令，也可以用来输入新命令。
在AutoCAD中，可以选择“视图”|“显示”|“文本窗口”命令、执行TEXTSCR命令或按F2键来打开AutoCAD文本窗口，它记录了对文档进行的所有操作。
6、状态行状态行用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的说明等。
在绘图窗口中移动光标时，状态行的“坐标”区将动态地显示当前坐标值。
坐标显示取决于所选择的模式和程序中运行的命令，共有“相对”、“绝对”和“无”3种模式。
状态行中还包括如“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、DUCS、DYN、“线宽”、“模型”(或“图纸”)10个功能按钮。
7、AutoCAD的三维建模界面组成在AutoCAD中，选择“工具”|“工作空间”|“三维建模”命令，或在“工作空间”工具栏的下拉列表框中选择“三维建模”选项，都可以快速切换到“三维建模”工作空间界面。
“三维建模”工作界面对于用户在三维空间中绘制图形来说更加方便。
默认情况下，“栅格”以网格的形式显示，增加了绘图的三维空间感。
另外，“面板”选项板集成了“三维制作控制台”、“三维导航控制台”、“光源控制台”、“视觉样式控制台”和“材质控制台”等选项组，从而使用户绘制三维图形、观察图形、创建动画、设置光源、为三维对象附加材质等操作提供了非常便利的环境。
1.2.3 图形文件管理在AutoCAD中，图形文件管理包括创建新的图形文件、打开已有的图形文件、关闭图形文件以及保存图形文件等操作。
创建新图形文件打开图形文件保存图形文件关闭图形文件1、创建新图形文件选择“文件”|“新建”命令(NEW)，或在“标准”工具栏中单击“新建”按钮，可以创建新图形文件，此时将打开“选择样板”对话框。
2、打开图形文件选择“文件”|“打开”命令(OPEN)，或在“标准”工具栏中单击“打开”按钮，可以打开已有的图形文件，此时将打开“选择文件”对话框。
选择需要打开的图形文件，在右面的“预览”框中将显示出该图形的预览图像。
默认情况下，打开的图形文件的格式为.dwg。
在AutoCAD中，可以以“打开”、“以只读方式打开”、“局部打开”和“以只读方式局部打开”4种方式打开图形文件。
当以“打开”、“局部打开”方式打开图形时，可以对打开的图形进行编辑，如果以“以只读方式打开”、“以只读方式局部打开”方式打开图形时，则无法对打开的图形进行编辑。
如果选择以“局部打开”、“以只读方式局部打开”打开图形，这时将打开“局部打开”对话框。
可以在“要加载几何图形的视图”选项组中选择要打开的视图，在“要加载几何图形的图层”选项组中选择要打开的图层，然后单击“打开”按钮，即可在视图中打开选中图层上的对象。
的图形进行编辑。
3、保存图形文件在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。
例如，可以选择“文件”|“保存”命令(QSA VE)，或在“标准”工具栏中单击“保存”按钮，以当前使用的文件名保存图形；也可以选择“文件”|“另存为”命令(SA VEAS)，将当前图形以新的名称保存。
在第一次保存创建的图形时，系统将打开“图形另存为”对话框。
默认情况下，文件以“AutoCAD 2004图形(*.dwg)”格式保存，也可以在“文件类型”下拉列表框中选择其他格式，如AutoCAD 2000/LT2000图形(*.dwg)、AutoCAD图形标准(*.dws)等格式。
4、关闭图形文件选择“文件”|“关闭”命令(CLOSE)，或在绘图窗口中单击“关闭”按钮，可以关闭当前图形文件。
如果当前图形没有存盘，系统将弹出AutoCAD警告对话框，询问是否保存文件。
此时，单击“是(Y)”按钮或直接按Enter键，可以保存当前图形文件并将其关闭；单击“否(N)”按钮，可以关闭当前图形文件但不存盘；单击“取消”按钮，取消关闭当前图形文件操作，即不保存也不关闭。
如果当前所编辑的图形文件没有命名，那么单击“是(Y)”按钮后，AutoCAD 会打开“图形另存为”对话框，要求用户确定图形文件存放的位置和名称。
1.2.4 使用命令与系统变量在AutoCAD中，菜单命令、工具按钮、命令和系统变量大都是相互对应的。
可以选择某一菜单命令，或单击某个工具按钮，或在命令行中输入命令和系统变量来执行相应命令。
可以说，命令是AutoCAD绘制与编辑图形的核心。
使用鼠标操作执行命令使用命令行使用透明命令使用系统变量1、使用鼠标操作执行命令在绘图窗口，光标通常显示为“十”字线形式。
当光标移至菜单选项、工具或对话框内时，它会变成一个箭头。
无论光标是“十”字线形式还是箭头形式，当单击或者按动鼠标键时，都会执行相应的命令或动作。
在AutoCAD中，鼠标键是按照下述规则定义的。
拾取键：通常指鼠标左键，用于指定屏幕上的点，也可以用来选择Windows对象、AutoCAD 对象、工具栏按钮和菜单命令等。
回车键：指鼠标右键，相当于Enter键，用于结束当前使用的命令，此时系统将根据当前绘图状态而弹出不同的快捷菜单。
弹出菜单：当使用Shift 键和鼠标右键的组合时，系统将弹出一个快捷菜单，用于设置捕捉点的方法。
对于3键鼠标，弹出按钮通常是鼠标的中间按钮。
2、使用命令行在AutoCAD中，默认情况下“命令行”是一个可固定的窗口，可以在当前命令行提示下输入命令、对象参数等内容。
对大多数命令，“命令行”中可以显示执行完的两条命令提示(也叫命令历史)，而对于一些输出命令，例如TIME、LIST命令，需要在放大的“命令行”或“AutoCAD文本窗口”中才能完全显示。
在“命令行”窗口中右击，AutoCAD将显示一个快捷菜单。
通过它可以选择最近使用过的6个命令、复制选定的文字或全部命令历史记录、粘贴文字，以及打开“选项”对话框。
在命令行中，还可以使用BackSpace或Delete键删除命令行中的文字；也可以选中命令历史，并执行“粘贴到命令行”命令，将其粘贴到命令行中。
3、使用透明命令在AutoCAD中，透明命令是指在执行其他命令的过程中可以执行的命令。
常使用的透明命令多为修改图形设置的命令、绘图辅助工具命令，例如SNAP、GRID、ZOOM等。
要以透明方式使用命令，应在输入命令之前输入单引号(')。
命令行中，透明命令的提示前有一个双折号(>>)。
完成透明命令后，将继续执行原命令。
4、使用系统变量在AutoCAD中，系统变量用于控制某些功能和设计环境、命令的工作方式，它可以打开或关闭捕捉、栅格或正交等绘图模式，设置默认的填充图案，或存储当前图形和AutoCAD 配置的有关信息。
系统变量通常是6~10个字符长的缩写名称。
许多系统变量有简单的开关设置。
例如GRIDMODE系统变量用来显示或关闭栅格，当在命令行的“输入GRIDMODE 的新值<1>:”提示下输入0时，可以关闭栅格显示；输入1时，可以打开栅格显示。
1.2.5 设置参数选项通常情况下，安装好AutoCAD后就可以在其默认状态下绘制图形，但有时为了使用特殊的定点设备、打印机，或提高绘图效率，用户需要在绘制图形前先对系统参数进行必要的设置。
选择“工具”|“选项”命令(OPTIONS)，可打开“选项”对话框。
在该对话框中包含“文件”、“显示”、“打开和保存”、“打印和发布”、“系统”、“用户系统配置”、“草图”、“三维建模”、“选择”和“配置”10个选项卡。
1.2.6 设置图形单位在AutoCAD中，用户可以采用1:1的比例因子绘图，因此，所有的直线、圆和其他对象都可以以真实大小来绘制。
例如，如果一个零件长200cm，那么它也可以按200cm的真实大小来绘制，在需要打印出图时，再将图形按图纸大小进行缩放。
在中文版AutoCAD中，用户可以选择“格式”|“单位”命令，在打开的“图形单位”对话框中设置绘图时使用的长度单位、角度单位，以及单位的显示格式和精度等参数。
（设置测量单位的当前类型。
该值包括“建筑”、“小数”、“工程”、“分数”和“科学”设置当前角度格式设置线性测量值显示的小数设置当前角度显示的精度位数或分数大小以顺时针方向计算正的角度值。
默认的正角度方向是逆时针方向控制插入到当前图形中的块和图形的测量单位单击该按钮将打开“方向控制”对话框，可以设置起始角度(0°)的方向）1.2.7 设置绘图图限在中文版AutoCAD中，用户不仅可以通过设置参数选项和图形单位来设置绘图环境，还可以设置绘图图限。
CAD2024入门级教程全套15节课
了解并掌握放样和扫掠操作，用于创建复杂的三 维实体。
二维图形编辑
在生成三维实体前，需要掌握二维图形的编辑技 巧，如修剪、延伸、偏移等。
简单渲染和视觉效果调整
材质与贴图
了解如何为三维实体添加材质和贴图， 以增强视觉效果。
灯光与阴影
学习设置灯光和阴影，使三维场景更 加逼真。
渲染设置与输出
掌握渲染设置技巧，如调整渲染质量、 分辨率等，并了解如何将渲染结果输 出为图像文件。
图形变换的注意事项
保持图形比例和尺寸的一致性。
修剪、延伸和偏移对象方法
修剪对象的方法
使用修剪命令、利用边界修剪等。
延伸对象的方法
使用延伸命令、利用边界延伸等。
偏移对象的方法
使用偏移命令、设置偏移距离和方 向等。
复杂图形编辑策略分享
01
02
03
复杂图形的分析
识别图形的组成元素和关 系。
编辑策略的制定
调整块属性
块属性是与块相关联的文本信息，可以用于标识块或提供其他相关信息。可以通过 双击块或使用“属性”命令来调整块属性的值、位置和样式等。
外部参照使用方法
外部参照概念
外部参照是指将其他CAD图形文件链接到当前图形中，以便在当前图形中查看和编辑这些外部文件。外 部参照可以方便地实现不同图形之间的数据共享和协同设计。
常见打印问题及解决方法
列举在打印过程中可能遇到的常见问题，并提供相应的解决方法， 帮助学员顺利完成打印任务。
批量打印技巧分享
批量打印的概念及优势
介绍批量打印的概念，以及相比单张打印所具有的优势，如提高打印效率、节省时间等。
批量打印的设置方法
详细讲解在CAD2024中进行批量打印的设置方法，包括选择需要打印的图纸、设置打印参数 等。
《cad讲义教程教案》课件
《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。
(完整版)CAD初学教程图文并茂
第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。
事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD 就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。
一、安装要求：为了给CAD一个优越的工作环境。
用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现 CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。
提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、 CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限○1也随着这移动。
建筑CAD应用教程完整版全套PPT课件
审查内容
审查结构施工图的完整性、 准确性、合规性和可实施性 等方面。
审查流程
明确审查流程，包括送审、 初审、反馈意见、修改完善 、终审等环节。
审查要点
关注结构类型选择、荷载计 算与内力分析、截面设计与 配筋信息、制图规范与表达 清晰度等方面的审查要点。
问题处理
针对审查中发现的问题，及 时与设计师沟通并协调解决 ，确保施工图的准确性和可 实施性。
项。
工具栏
提供常用命令的快捷方式，如新 建、打开、保存、打印等。
状态栏
显示当前光标位置、绘图模式、 图层等信息。
2024/1/26
命令行窗口
显示和输入命令的地方，提供动 态输入功能。
绘图区域
用于绘制和编辑图形的区域。
9
图形文件管理与保存设置
01
02
03
04
新建图形文件
选择文件类型、设定文件名和 保存路径。
2024/1/26
37
08
建筑CAD高级功能应用指南
Chapter
2024/1/26
38
参数化设计在建筑CAD中应用实例
01
参数化设计概念及优势
通过定义参数和规则，实现自动化、智能化设计，提高设计效率和质量
。
02
建筑CAD中参数化设计应用场景
包括建筑设计、结构设计、给排水设计、电气设计等。
2024/1/26
5
建筑CAD软件分类及功能介绍
2024/1/26
建筑CAD软件分类
01
根据功能和用途对建筑CAD软件进行分类，如建筑设计软件、
结构分析软件等。
主流建筑CAD软件介绍
02
详细介绍几款主流的建筑CAD软件，如AutoCAD、Revit、
cad使用教程
cad使用教程CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的技术工具。
它能够替代传统的手绘设计方法，通过计算机软件来完成设计、绘图、分析和模拟等工作。
下面，我将为您提供一些基本的CAD使用教程，帮助您快速上手。
1. 安装CAD软件：首先，您需要选择适合您需求的CAD软件并进行安装。
您可以选择从官方网站下载CAD软件的最新版本，确保软件是安全和正版的。
2. 学习界面和工具栏：打开CAD软件后，您会看到一个图形界面和一系列工具栏。
了解这些工具栏的功能和用法是非常重要的。
您可以通过阅读软件的帮助文档或者观看在线教程来学习如何使用这些工具。
3. 创建新图纸：在CAD软件中，您需要创建一个新的图纸来进行设计。
在菜单中找到“文件”选项，然后选择“新建”来创建一个新图纸。
在新图纸中，您可以选择不同的画布大小、比例尺和图层设置。
4. 绘制基本图形：CAD软件可以帮助您绘制各种基本的图形，如线段、圆形、矩形等。
您可以选择合适的绘图工具，然后使用鼠标在画布上点击并拖动来绘制图形。
可以使用不同的属性设置（如线型、颜色和线宽）来定制绘制的图形。
5. 修改和编辑图形：CAD软件还允许您对已有的图形进行修改和编辑。
您可以使用选择工具选中需要修改的图形，然后使用编辑工具进行移动、旋转、缩放等操作。
还可以通过修改属性设置来改变图形的样式。
6. 添加文字和注释：在CAD图纸中，您也可以添加文字和注释来说明设计和构造要求。
选择合适的文字工具，在画布上点击并输入文字内容。
您可以选择文字的字体、大小和对齐方式等属性。
7. 尺寸标注：尺寸标注是CAD设计中重要的一部分，它可以帮助您确认设计的尺寸和几何关系。
选择标注工具，在合适的位置点击并输入尺寸数值。
CAD软件会自动计算并在图纸上显示尺寸标注。
8. 保存和输出设计：完成CAD设计后，记得保存您的作品。
选择“文件”选项，然后选择“保存”来保存设计文件。
您还可以选择不同的输出格式（如图像文件、PDF文件或打印机输出）来分享和发布您的设计。

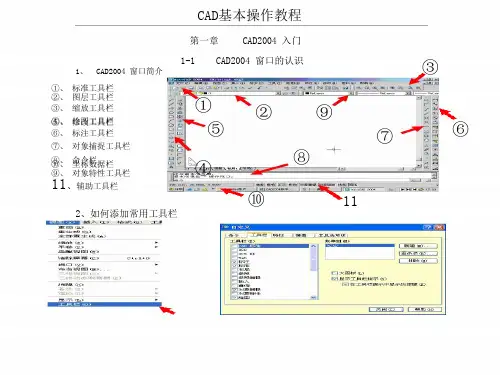

《CAD基本操作教程》PPT课件
