塑壳式断路器额定电流
DZ108-20塑料外壳式断路器
4 特性
4.1 DZ108断路器符合标准：IEC60947-2、GB14048.2。 4.2 DZ108主要技术数据(见表4)
型号
DZ108-20
额定绝缘电压Ui (V)
660
极数
3
额定短路分断能力Icu (kA) 380V kA/cosφ
1.5/0.95
控制电动机最大功率AC-3 (kW)
220V
表3
产品型号 DZ108-20
额定 电流(A) 0.16 0.25 0.4 0.63 1 1.6 2.5 3.2 4 5 6.3 8 10 12.5 16 20
脱扣器电流 整定范围(IrA) 0.~0.16 0.16~0.25 0.25~0.4 0.4~0.63 0.63~1 1~1.6 1.6~2.5 2~3.2 2.5~4 3.2~5 4~6.3 5~8 6.3~10 8~12.5 10~16 14~20
2 型号及含义
DZ 108-□/□ □ □ 辅助触头组合代号(表1) 使用类别代号(表2) 壳架等级额定电流 设计序号 塑壳式断路器 表1
辅助触头组合代号 11
代表辅助触头的种类 一常开和一常闭
注：辅助触头组合代号由两位数字表示，第一位数字为常开触头(NO)数量，第二位字为常闭触头(NC)数量。
使用类别代号 1 2
控制电器
B-359 >> 让 电 尽 其 所 能

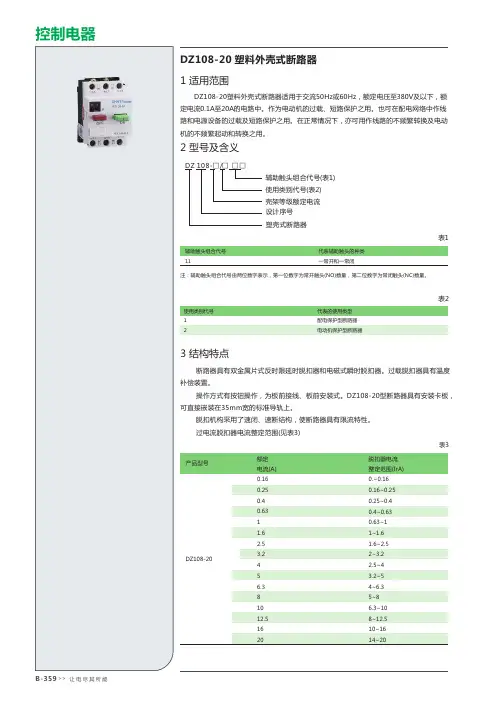

DZ108-20 塑料外壳式断路器
1 适用范围
DZ108-20塑料外壳式断路器适用于交流50Hz或60Hz，额定电压至380V及以下，额 定电流0.1A至20A的电路中。作为电动机的过载、短路保护之用。也可在配电网络中作线 路和电源设备的过载及短路保护之用。在正常情况下，亦可用作线路的不频繁转换及电动 机的不频繁起动和转换之用。

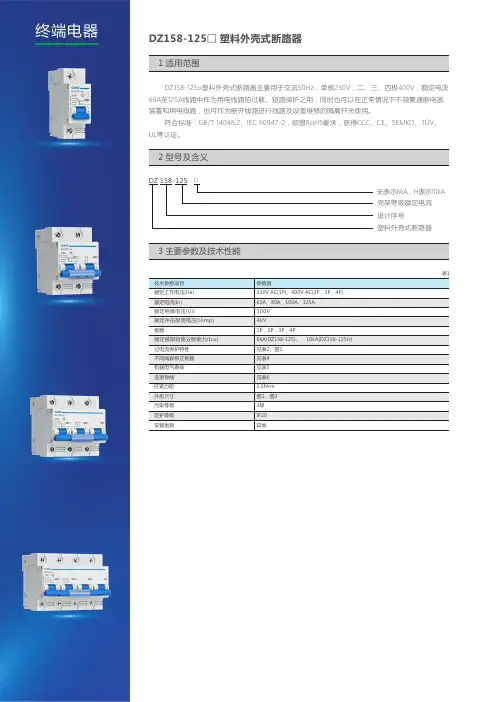

DZ158-125塑壳断路器
DZ 158-125□壳架等级额定电流设计序号塑料外壳式断路器无表示6kA ，H 表示10kADZ158-125□塑料外壳式断路器主要用于交流50Hz ，单极230V ，二、三、四极400V ；额定电流63A 至125A 线路中作为用电线路的过载、短路保护之用，同时也可以在正常情况下不频繁通断电器装置和用电线路，也可作为断开线路进行线路及设备维修的隔离开关使用。
符合标准：GB /T 14048.2、IEC 60947-2，欧盟RoHS 要求，获得CCC 、CE 、SEMKO 、T ÜV 、UL 等认证。
DZ158-125□ 塑料外壳式断路器3.1 过电流保护特性(基准温度30℃)注：“冷态”指在基准校准温度下，试验前不带负载。
小型断路器3.2 脱扣特性曲线3.3 不同海拔下使用的电流修正系数23.5 接线：适用(16~50)mm铜导线连接（见表6） 接线端子拧紧力矩3.5N•m。
3.4 机械电气寿命正泰-智慧能源解决方案提供商 l 032033 l 正泰-智慧能源解决方案提供商终端电器4.1 结构特点4.1.1 额定短路分断能力高。
4.1.2 具有红绿安全指示，安全性更高。
4.1.3 带储能式机构操作，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品的使用寿命。
4.1.4 产品可配AX-1辅助触头。
27357.565.5±0.376.1 产品型号和名称，如DZ158-125塑料外壳式断路器。
6.2 额定电流，如63A。
6.3 断路器极数，如2P。
6.4 订货数量，如50台。
6.5 订货举例：DZ158-125塑料外壳式断路器，2P，63A，50台。
塑料外壳式断路器额定电流如何设定？
塑料外壳式断路器额定电流如何设定？厂家塑料外壳式断路器（简称塑壳式）型号标注与万能式断路器相差不大，型号中包含壳架等级、分段能力、脱扣器类型、脱扣器额定电流、极数、安装方式等。
表3塑壳断路器过电流脱扣器的电流整定值与万能式断路器相同，壳架式断路器的壳架等级是断路器尺寸的表征，一个壳架等级含多个额定电流，对于可调型脱扣器，脱扣器过载长延时整定电流≤断路器额定电流≤壳架电流。
对于不可调型脱扣器，脱扣器过载长延时整定电流=断路器额定电流≤壳架电流。
万能式断路器的过电流脱扣器均为电子式，其整定值可调。
而塑壳式断路器的过电流脱扣器有单磁式、热磁式、电子式，其整定值可调或不可调——电子式均可调，热磁式有热磁均可调型、热可调磁不可调型、热磁均不可调型，单磁式有单磁可调型及单磁不可调型。
不同厂家或同一厂家的不同产品都有不同，具体见各厂家样本。
应用举例一台三相380V，30kW的设备，其额定电流为=57A，计算短路电流为37kA，设计者选择断路器型号为NSX100NTM63A，过载长延时整定电流==63A。
设备到货后，设备功率为35kW，其额定电流为=67A，虽设计阶段选择了热磁可调型断路器，但因为脱扣器过载长延时整定电流=断路器额定电流，无法调到更高，故仍无法满足使用需求，只得更换断路器脱扣器或整个断路器（和过电流脱扣器安装方式有关，如为固定安装式，则需更换整个断路器；如为模块化安装式，只需更换脱扣器）。
如设计阶段选择断路器型号为NSX100NTM80A，过载长延时整定电流=0.8=63A。
设备到货后，通过调节旋钮重新设定保护电流值，即过载长延时整定电流==80A即可满足要求，避免因设备到货实际电流增大而更换脱扣器，此为可调型脱扣器的优势。
如选择不可调型脱扣器，则不存在以上所说的调整过程，遇实际额定电流与设计时额定电流不符的情况时，需更换断路器。
2.2.3设计者应注意的问题设计者对塑壳式断路器过电流脱扣器整定电流的通常不标注，原因很多，主要有以下几点：1）低压配电系统中使用塑壳式断路器非常多，逐个标注不现实。
NM1系列塑壳断路器资料
218
318
辅助触头， 报警触头
228
328
欠电压脱扣器， 报警触头
238
338
分励脱扣器，
辅助触头，报警触头 248
348
二组辅助触头， 报警触头
268
368
辅助触头，欠电压 脱扣器，报警触头
278
378
注：a.200表示仅有电磁脱扣器的断路器本体；300表示热动+电磁脱扣器本体；000表示不带脱扣器及内部附件的断路器本体。 b.63、100、225，2极产品只有210、220、230、208、310、320、330、308。
额定运行 短路分断 能力(kA) 400V/690V 7.5* 12.5* 25* 17.5/4 25/5 42.5/10 17.5/4 25/5 42.5/10 25/5 32.5/5 50/10 25/5 32.5/5 50/10 37.5/15 50* 42.5/12.5
表2
极数
飞弧 距离
2 3 3、4 3 2、3、4 3 3 2、3、4 3 3、4 3、4 3、4 3、4 3、4 3、4 3、4 3 3
300 动
作 120
时
60
间
20
(S)
10
5
2
1 0.5
0.2
0.1 0.05
0.02
1 2 3 4 5 7 8 12 20 额定电流倍数
10000 7200 3600 1200 600
300 动
作 120
时
60
间
20
(S)
10
5
2
1 0.5 0.2
0.1 0.05
0.02
图11 NM1-1250动作特性曲线
NM10系列塑料外壳式断路器 说明书
表5
额定电流 In(A)
20 30
40
120
60 80 100
170 200 250 300 400 500 600
50
150
导线截面积 2.5 6.0 10 16 25 35 50 70 95 120 185 240 300 400
2
mm
A-306
断路器类
5.2.2.2 板后接线：按图1所示固定接线板，再与相应的导线固定。 5.3 辅助电路接线：
辅助电路按断路器相应铭牌所示接线。 5.4 插入隔板。 5.5 检查：
断路器在工作前，对照安装要求进行检查，其固定连接部分应可 靠；反复操作断路器几次，其操作机构应灵活，可靠。
6 外形及安装尺寸
图1
4-φd
B max F
G Md
C max D max
E A max
K HH
型号
外形尺寸
板前接线安装尺寸
符合标准：GB 14048.2。
2 型号及含义
N M 10-□ □/□ □ □
派生代号：常用产品无代号；透明盖产品用“T”表示
脱扣器类别及附件代号(见表1)
极数
操作方式：手柄直接操作无外壳式断路器
企业特征代号
表1
代号
附件种类
分励 不带 分励 辅助 欠电压
分励脱扣器
二组 辅助触头
壳架等 额定 额定
级额定 绝缘 额定工作电压 频率
电流 电压 (Ue V) (Hz)
(Inm A) (Ui V)
100
380 380
50
250 380 380
50
600 380 380
50
额定极限短路
塑壳断路器(mccb)技术参数
塑壳断路器(mccb)技术参数塑壳断路器（MCCB）是一种用于低压电路保护和控制的开关设备。
以下是一些常见的MCCB技术参数：1. 额定电流（Rated Current）：表示MCCB可以安全承载的额定电流值，通常以安培（A）为单位，如100A、200A等。
2. 额定电压（Rated Voltage）：表示MCCB可以安全工作的额定电压值，通常以伏特（V）为单位，如220V、380V等。
3. 额定短路切断能力（Rated Breaking Capacity）：表示MCCB在短路情况下可以安全切断电路并承受的最大短路电流值，通常以安培（A）为单位，如10kA、20kA等。
4. 极数（Number of Poles）：表示MCCB的开关极数，通常有1P、2P、3P和4P等选项。
5. 使用类别（Utilization Category）：表示MCCB的使用条件和应用范围，主要分为A类、B类、C类和D类等。
6. 隔离开断能力（Isolation Breaking Capacity）：表示MCCB在正常工作状态下可以安全隔离的最大电流值，通常以安培（A）为单位。
7. 过载保护特性（Overload Protection Characteristics）：表示MCCB 对电路过载情况的保护能力，通常根据国际电工委员会（IEC）标准划分为几个类别，如型号B、C、D等。
8. 短路保护特性（Short Circuit Protection Characteristics）：表示MCCB对电路短路情况的保护能力，通常根据国际电工委员会（IEC）标准划分为几个类别，如型号B、C、D等。
这些技术参数可以根据具体的MCCB型号和规格而有所差异，用户在选择和使用MCCB时应根据实际需要和电路要求进行合理的选择。
正泰塑壳式断路器汇总
Ｃ １０２ １０２ １３４ １３４ １５４ １３５．５ ２６５．５ Ｃ１ １７９ １７５ １８４ １８４ ２０４ ２０６．５ ３４５．５ Ｅ９０ ８９ ８９ ８９ １０６ ９１ ９７ Ｆ ６２ ６５ ６５ ６５ ６６ ５２ ７８ Ｇ ２８ ３０．８ ４０ ４４ ４４ ４５——Ｇ１ １３ １０．５ １３．５ １３．５ １２．５ １２——Ｈ １０４ １０７ １１１ １１１ １０７ １０９ １４１ Ｈ１ １５５ １５０ １６０ １６０ １４８ １５６ ２０２ Ｈ２ ３８ ３９ ４４ ４４ ３３ ３６．５ ５８ Ｈ３ ６ ６ ６ ６ ４．５ ５ １６．５ Ｈ４ ６ ４．５ ３．５ ３．５ ４．５ ６ ２
1技术要求
1.1用途
ＮＭ１系列为塑料外壳式断路器，按照其额定极限短路分断能力（Ｉｃｕ）的高低，分 为Ｓ型（标准型）、Ｈ型（较高分断型）、Ｒ型（限流型）。
额定绝缘电压至８００Ｖ，适用于交流５０Ｈｚ或６０Ｈｚ、额定工作电压至６９０Ｖ，额定 工作电流从６Ａ至１２５０Ａ的配电网电路中作不频繁转换和电动机不频繁起动之用。同 时断路器具有过载、短路和欠电压保护功能，能保护线路及电源设备不受损坏。
壳架等级额定电流
设计代号
塑壳断路器代号企业特征代号
注：1）四极产品中性极（Ｎ极）的型式分四种
Ａ型Ｎ极不安装过电流脱扣元件，且Ｎ极始终接通，不与其它三极一起合分； Ｂ型Ｎ极不安装过电流脱扣元件，且Ｎ极与其它三极一起合分；（Ｎ极先合后分）
Ｃ型Ｎ极安装过电流脱扣元件，且Ｎ极与其它三极一起合分；（Ｎ极先合后分） Ｄ型Ｎ极安装过电流脱扣元件，且Ｎ极始终接通，不与其它三极一起合分。 ２） 手动直接操作无代号；电动操作用Ｐ表示；转动手柄操作机构用Ｚ表示。
ＮＭ１－１２５０为７００、８００、１００Ｏ、１２５０Ａ四级。
概述断路器：断路器有两种型式：框架式断路器(ACB)和塑壳式断路器(MCCB)：
概述断路器：断路器有两种型式：框架式断路器(ACB)和塑壳式断路器(MCCB)：————————————————————————————————作者：————————————————————————————————日期：断路器概述：断路器有两种型式：框架式断路器（ACB）和塑壳式断路器（MCCB）：a：框架式断路器：容量一般在630A~6300A之间，用于变压器出口侧，作为低压配电盘的进线开关、联络开关和大容量的馈电开关。
其特点是容量大，最大可到6300A，且具有短延时作用，可作上下级断路器之间的选择性配合，延时时间可在0.1~0.4秒之间选择。
b；塑壳式断路器：额定电流一般在63A~800A之间，用于配电线路馈出线开关和电动机的保护开关，随着制造技术的发展，塑壳式断路器的额定电流目前已达2000A。
此外，还有一种微型（或小型）断路器，额定电流为1A~63A，一般用于照明、小型电动机和控制回路。
怎样选择断路器：1.额定电流：根据电动机的额定电流或配电线路的计算电流，先选择恰当的壳架等级额定电流，然后在这一等级中选择额定电流。
例如有一台水泵电动机，型号为Y255M-4，55KW，额定电流为103.6A，选用壳架电流为225A的CM1-225□型断路器（或壳架电流为160A 的NS160□型），额定电流为125A。
2.额定极限分断能力：根据配电柜上的母线短路电流I″，一般的负荷中心（PCC）可按变压器出口侧的短路电流确定，如果由电动机控制中心（MCC）供电，则要根据从PCC到MCC的距离和选用的电缆截面，计算出MCC母线上的短路电流值来选择。
例如上述的水泵电动机在上级变压器容量为1000KVA时，短路电流值为32.1KA。
可选用CM1-255L （极限短路分断能力Icu为35KA，CM1-225C为25KA，CM1-225M为50KA），如果在同一段母线上都是向大容量的电动机供电，则要加上电动机短路时的反馈电流影响（可进行计算），如果无法计算时，则可以选CM1-225M型断路器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可能原因 手柄上的轴孔磨损变形 绝缘杆变形（由方形磨为圆 形） 手柄与方轴，或轴与绝缘杆 配合松动 组合开关型号选用不正确
电磁脱扣器瞬时 动作整定值（A）
0.15（0.10～0.15） 0.20（0.15～0.20） 0.30（0.20～0.30） 0.45（0.30～0.45） 0.65（0.45～0.65） 1（0.65～1） 1.5（1～1.5） 2（1.5～2） 3（2～3） 4.5（3～4.5） 6.5（4.5～6.5） 10（6.5～10） 15（10～15） 20（15～20）
7.低压断路器的常见故障及处理方法
故障现象
可能原因
处理方法
欠压脱扣器无电压或线圈损坏
检查施加电压或更换线圈
不能合闸
储能弹簧变形 反作用弹簧力过大 操作机构不能复位再扣 热脱扣器双金属片损坏
更换储能弹簧 重新调整
调整再扣接触面至规定值 更换双金属片
电流达到整定值， 电磁脱扣器的衔铁与铁心距离 调整衔铁与铁心的距离或更换断路
DZ5－20/300 DZ5－20/200
DZ5－20型低压断路器技术数据
主触
额定电 头额 极 压(V) 定电 数
流（A）
AC380 DC220
20
3 2
AC380 DC220
20
3 2
AC380 DC220
20
3 2
AC380 DC220
20
3 2
脱扣器 形式
复式 电磁式
热脱扣 器式
热脱扣器额定电流 （括号内为整定电 流调节范围）（A）
断路器不动作 太大或电磁线圈损坏
器
启动电动机时断 路器立即分断
主触头熔焊 电磁脱扣器瞬时整定值过小 电磁脱扣器的某些零件损坏
检查原因并更换主触头 调高整定值至规定值 更换脱扣器
断路器闭合后一 定时间自行分断
热脱扣器整定值过小 触头压力过小
调高整定值至规定值 调整触头压力或更换弹簧
断路器温升过高 触头表面过分磨损或接触不良 两个导电零件链接螺钉松动
护式
② 按操作方式分: 人力操作式、动力操作式、储能操作式
③ 按极数分: 单极、二极、三极、四极式
④ 按安装方式又可分: 固定式、插入式、抽屉式
⑤ 按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
3.低压断路器结构及原理
热脱扣器
按钮 电磁脱扣器
符号
QF
接线柱
DZ5系列断路器有三对主触头，一对常开辅助触头和一对常闭辅助触头。 按下绿色“合”按钮时接通电路；按下红色“分”按钮时切断电路； 当电路出现短路、过载等故障时，断路器会自动跳闸切断电路。
4.低压断路器的符号及型号含义
DZ 5－ □ / □ □ □ 塑壳式断路器
设计序号 额定电流
极数
DZ5－20/330
0－无辅助触头 2－有辅助触头
0－无脱扣器 1－热脱扣器式 2－电磁脱扣式 3－复式
型号
DZ5－20/330 DZ5－20/230 DZ5－20/320 DZ5务二 低压开关
建筑工地上的开关箱
一、低压断路器
１.低压断路器的功能 低压断路器又叫自动空气开关，简称断路器。它集控制和多 种保护功能于一体，在线路工作正常时，它作为电源开关接 通和分段电路；当电路中发生短路、过载和失压等故障时， 它能自动跳闸切断故障电路。
2.低压断路器的分类
① 按结构型式可分: 为塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保
6.低压断路器的安装与使用 （1）低压断路器应垂直安装，电源线应接在上端，负载 接在下端。 （2）低压断路器用作电源总开关或电动机的控制开关时， 在电源进线侧必须加装刀开关或熔断器等，以形成明显 的断开点。 （3）低压断路器使用前应将脱扣器工作面上的防锈油脂 擦净，以免影响其正常工作。同时应定期检修，清除断 路器上的积尘，给操作机构添加润滑剂。 （4）各脱扣器的动作值调整好后，不允许随意变动，并 应定期检查各脱扣器的动作值是否满足要求。 （5）断路器的触头使用一定次数或分断短路电流后，应 及时检查触头系统，如果触头表面有毛刺、颗粒等，应 及时维修或更换。
（4）安装与使用
1) 开启式负荷开关必须垂直安装在控制屏或开关板上，且合 闸状态时手柄应朝上。不允许倒装或平装。 2) 开启式负荷开关控制照明和电热负载使用时，要装接熔断 器作短路保护和过载保护。 3) 开启式负荷开关用作电动机的控制开关时，应将开关的熔 体部分用铜导线直接链接，并在出现端另外加装熔断器作短 路保护。 4) 在分闸和合闸操作时，应动作迅速，使电弧尽快熄灭。更 换熔丝时，必须在闸刀断开的情况下按原则更换。
更换触头或修整接触面 重新拧紧
(1)结构组成
二、刀开关
胶盖
刀式动触头
瓷质手柄 进线座
胶盖紧固螺 出线座 钉
静触头 瓷底座 熔体
(2)符号及型号含义
符号：
型号含义： HD(HS) □ － □ / □
极数
额定电流
QS
设计序号
开启式负荷开关
例 HK1-30/2
HK1-60/3
（3）选用
刀开关用于一般的照明电路和功率小于5.5kW的电动机控制 线路中， 1）用于照明和电热负载 2）用于控制电动机的直接启动和停止
符号：
QS
3.组合开关的安装与使用 （1）HZ10系列组合开关应安装在控制箱内。 （2）若需在箱内操作，开关最好装在箱内右上方。 （3）组合开关的通断能力较低，不能用来分断故障电流。 （4）当操作频率过高，应降低开关的容量使用。
4.组合开关的常见故障及处理方法
