液控单向阀的工作原理
内泄式液控单向阀工作原理
内泄式液控单向阀工作原理一、阀体结构与组成内泄式液控单向阀是一种常见的液压控制元件，主要用于控制液体的流动方向。
其基本结构由阀体、阀芯、弹簧和密封件等组成。
阀体通常采用铸铁或钢制成，具有足够的强度和耐腐蚀性。
阀芯是控制液体流动的关键部件，通常由不锈钢或合金钢制成，具有优良的耐腐蚀性和耐磨性。
弹簧是用于复位阀芯的部件，当没有液体压力时，弹簧会将阀芯推回原位。
密封件用于保证阀芯与阀体之间的密封，防止液体泄漏。
二、工作原理内泄式液控单向阀的工作原理是基于液体压力和弹簧力的相互作用。
当液体压力作用于阀芯的一侧时，阀芯会向另一侧移动，从而改变液体的流动方向。
具体来说，当液体的压力高于弹簧的预紧力时，阀芯会向右移动，打开右侧的通道，使液体从左侧流向右侧。
当液体的压力低于弹簧的预紧力时，阀芯会向左移动，关闭右侧的通道，使液体无法从右侧流向左侧。
三、控制流体与操作内泄式液控单向阀的控制流体可以是液体、气体或混合物。
在液压系统中，它通常用于控制液体的流动方向和流量。
操作液控单向阀时，可以通过改变液体的压力或流量来控制阀芯的位置和液体的流动方向。
在操作过程中，需要注意液体的压力和流量是否符合要求，以及阀芯是否处于正确的位置。
四、液控单向阀的功能1.防止液体倒流：液控单向阀可以有效地防止液体倒流，保证液体的正确流动方向。
2.控制流量：通过调节液体的压力和流量，可以控制液体的流动速度和流量，满足不同的工艺需求。
3.保护系统：当液体压力过高时，液控单向阀可以起到保护系统的作用，防止液体对系统造成损坏。
4.简化系统设计：液控单向阀可以简化液压系统的设计，减少元件数量和连接管路，降低成本和维护难度。
五、应用领域内泄式液控单向阀广泛应用于各种液压系统中，如工程机械、航空航天、船舶、冶金等领域。
在工程机械中，液控单向阀用于控制液压油缸的运动方向和速度；在航空航天中，液控单向阀用于控制飞行器的操纵系统和推进系统；在船舶中，液控单向阀用于控制舵机和推进器的运动方向；在冶金领域中，液控单向阀用于控制各种液压设备的运动和工艺流程。
液控单向阀
VP*-W*-MU 序列号 12 VP*-W*-MU
VP*-W*P-MU
该阀是一种液压先导控制阀，除了具有上述型号的特
点外，该阀结构上具有减压装置。当工作压力很高或 负载很大（使工作压力倍增）时，建议使用该阀。该 装置能使油路（B腔）在阀门开启的瞬间的压力降低。 由于控制柱塞与减压装置的面积比很大，这就避免了 在液压回路中产生压力冲击，甚至很低的先导压力 下，也能保证阀的开启。当先导压力加到“X”口时， 控制柱塞移动，首先打开减压装置的预开阀杆，从而 使阀座腔压力降低，从而再打开主阀，使流体沿B→ A自由流动。
4/4
3 - 液压油
通常应使用含 防泡沫剂 和抗氧化 剂的矿物 油，若使 用其它种 类油（水乙二醇，磷酸盐酯等）请咨询我们的 技术部门。
.
46 200/197 ED
2/4
4 - VP 3-W*-MU阀外型及安装尺寸 [mm] 5 - VP 5-W*-MU阀外型及安装尺寸 [mm]
46 200/197 ED
VP*-W*-P-MU
46 200/197 ED
DUPLOMATIC OLEODINAMICA SpA
20025 LEGNANO (MI) - P.le Bozzi, 1 / Via Edison Tel. 0331/472111-472236 - Fax 0331/548328
REPRODUCTION IS FORBIDDEN. THE COMPANY RESERVES THE RIGHT TO APPLY ANY MODIFICATIONS.
3 附加进油口 A: 3/4” BSP螺纹, 预装螺 塞堵口堵塞
4 外部泄漏口 Y: 1/8” BSP螺纹
5 先导口X: 1/4” BSP 螺纹
液控单向阀在液压回路中的正确使用
液控单向阀在液压回路中的正确使用一、概述液压系统中液控单向阀也叫“液压锁”，常应用在锁紧回路上，如液压汽车起重机的支腿回路，由于液控单向阀具有良好的闭锁能力、无渗漏、长时间保持液压缸锁紧定位等特点，近几年在登高平台消防车举升臂回路中得到应用。
液控单向阀选用在一些常用系统中均能满足设计要求。
但是我们在新产品开发过程中发现由液控单向阀引出的一些故障，故障产生的原因主要是液控单向阀使用不正确造成的，如液压回路中的液控单向阀打不开”锁”；液控单向阀构成的同步回路不能同步；液控单向阀控制的液压缸运动速度不稳定。
二、液控单向阀的组成及工作原理液控单向阀分为单向液控单向阀和双向液控单向阀如图1，它们主要由控制活塞1、阀体2、阀心3、弹簧4组成。
当工作机构一个方向需要锁紧时选用单向液控单向阀；当工作机构两个方向都需要锁紧时选用双向液控单向阀。
液控单向阀的回位弹簧仅用于克服阀心的运动阻力以保证阀关闭时动作灵敏，作用力不需要很大，通常液控单向阀的开压力为0.4kg/cm2，刚度要尽量小，以保证阀开启后液流阻力较小。
同时推动控制活塞1并顶起右边的阀心3，回油B ′口与B 口连通。
液压油从B 口流向B ′口的工作原理与上述相同，这里不再叙述。
三、液控单向阀的开锁条件我厂生产的CDQ22米登高平台消访车作业时，为了防止工作平台下沉支承折臂的液压缸无杆腔需要锁紧，作业平台升降过程中折臂液压缸有杆腔也需要锁紧。
为此分别分析液压缸的无杆腔与有杆腔的开锁条件。
1、液压缸无杆腔的开锁条件如图2是折臂液压缸采用双向液控单向阀组成的锁紧回路工作原理图。
当换向阀换向到右位时，压力油P B 进入液压缸的有杆腔，在无杆腔没有开锁之前闭锁压力P ′A 进一步提高，根据液压缸活塞的力平衡式：21F P R F P B A ⋅+=⋅'整理得： ϕB A P F R P +='1 （1） 无杆腔的闭锁条件；P ′A =1F R （2） 开锁条件：43F P F P AB ⋅'〉⋅' （3） 将（1）式代入（3）得：413F P F R F P B B ⋅'+⋅'）＞（ϕ 化简得：143)1(F F F R P B ϕ-〉' （4）式中：F 1—活塞无杆腔面积 其开锁的必要条件是： F 2—活塞有杆腔面积ϕ143＞F F 即：ϕ1＞d D φ—液压缸的速比 φ=21F F 其中： 234D F π=；244d F π= F 3—控制活塞有效作面积F 4—锥阀有效作用面积因此，液控单向阀开锁压力P B 与外载荷R 、液压缸的结构尺寸F 1、φ有关，还与阀的结构尺寸F 3、F 4有关。
叠加式液控单向阀的工作原理
叠加式液控单向阀的工作原理
叠加式液控单向阀的工作原理
叠加式液控单向阀（又称液体叠加阀）是一种利用液压控制流体运动的液控阀，其特点是由一系列的叠加液压控制器组成，而不是由一个液压控制器控制。
大多数的液体叠加阀使用液控阀阀体，其中设有一系列液压控制器，辅助介质通过液压控制器控制流量，以调节流量，使其保持一定的压力。
叠加式液控单向阀的工作原理主要分两部分：一是液体叠加式阀的构造，另一部分是它的工作原理，包括液压控制和流量控制。
这里只介绍其中的液压控制原理。
液压控制原理：
叠加式液控单向阀的液压控制原理是，当叠加式单向阀的辅助介质在阀内进行流动的时候，它会通过液压控制器形成一个动态的叠加液压，这个叠加液压会对流量造成控制，从而调节流量，使其保持一定的压力。
叠加式液控单向阀的叠加液压可以由几种不同的原因引起，例如： 1、介质的静态压力：介质的静态压力是由阀内的叠加的液压而
产生，可以通过控制叠加的液压来控制流量。
2、流体的动态压力：流体的动态压力是由阀内流动介质所产生
的压力，可以通过控制叠加的液压来控制流体的流量。
3、环境压力：环境压力是由外部压力产生的压力，可以通过控
制叠加的液压来控制流体的流量。
通过上述的液压控制原理可以看出，叠加式液控单向阀能够更有效的控制流体的流量，同时也使得阀的控制功能更加灵活，使得阀的应用更加普遍。

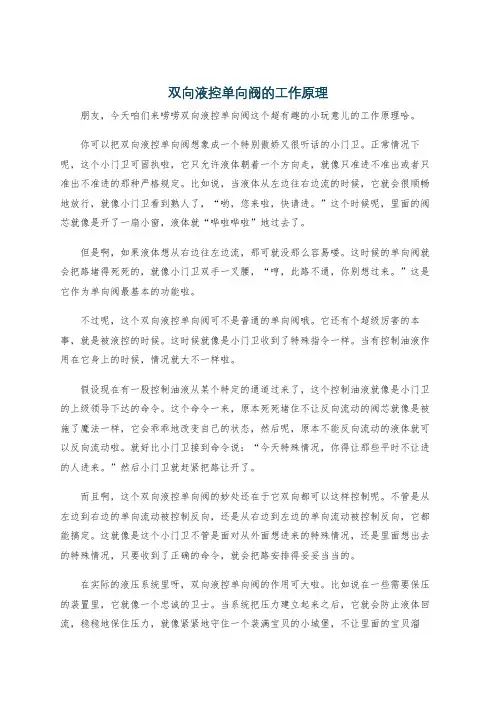

双向液控单向阀的工作原理
双向液控单向阀的工作原理朋友，今天咱们来唠唠双向液控单向阀这个超有趣的小玩意儿的工作原理哈。
你可以把双向液控单向阀想象成一个特别傲娇又很听话的小门卫。
正常情况下呢，这个小门卫可固执啦，它只允许液体朝着一个方向走，就像只准进不准出或者只准出不准进的那种严格规定。
比如说，当液体从左边往右边流的时候，它就会很顺畅地放行，就像小门卫看到熟人了，“哟，您来啦，快请进。
”这个时候呢，里面的阀芯就像是开了一扇小窗，液体就“哗啦哗啦”地过去了。
但是啊，如果液体想从右边往左边流，那可就没那么容易喽。
这时候的单向阀就会把路堵得死死的，就像小门卫双手一叉腰，“哼，此路不通，你别想过来。
”这是它作为单向阀最基本的功能啦。
不过呢，这个双向液控单向阀可不是普通的单向阀哦。
它还有个超级厉害的本事，就是被液控的时候。
这时候就像是小门卫收到了特殊指令一样。
当有控制油液作用在它身上的时候，情况就大不一样啦。
假设现在有一股控制油液从某个特定的通道过来了，这个控制油液就像是小门卫的上级领导下达的命令。
这个命令一来，原本死死堵住不让反向流动的阀芯就像是被施了魔法一样，它会乖乖地改变自己的状态，然后呢，原本不能反向流动的液体就可以反向流动啦。
就好比小门卫接到命令说：“今天特殊情况，你得让那些平时不让进的人进来。
”然后小门卫就赶紧把路让开了。
而且啊，这个双向液控单向阀的妙处还在于它双向都可以这样控制呢。
不管是从左边到右边的单向流动被控制反向，还是从右边到左边的单向流动被控制反向，它都能搞定。
这就像是这个小门卫不管是面对从外面想进来的特殊情况，还是里面想出去的特殊情况，只要收到了正确的命令，就会把路安排得妥妥当当的。
在实际的液压系统里呀，双向液控单向阀的作用可大啦。
比如说在一些需要保压的装置里，它就像一个忠诚的卫士。
当系统把压力建立起来之后，它就会防止液体回流，稳稳地保住压力，就像紧紧地守住一个装满宝贝的小城堡，不让里面的宝贝溜走。
可是呢，当系统需要调整压力或者有其他特殊操作的时候，通过液控让它反向流动，又能很灵活地改变系统里液体的状态。
单向阀的工作原理和应用
压力损失小 密封性好
应用
文档仅供参考，如有不当之处，请联系改正。
与其他阀构成复合阀，如单向 节流阀、单向顺序阀、单向减 压阀等。
安装在泵旳出口，一方面预 防压力冲击影响泵旳正常工 作，另一方面预防泵不工作 时油液经泵回油箱。
文档仅供参考，如有不当之处，请联系改正。
安装在回油路上作背压阀用。 需要换成刚度较大旳弹簧
简化回路
二、液控单向阀
文档仅供参考，如有不当之处，请联系改正。
构造：由控制活塞1、顶杆2、阀芯3和弹簧等构成。 作用：液控单向阀可使油液在两个方向自由通流。
文档仅供参考，如有不当之处，请联系改正。
工作原理： 控制口无液压油进入，A单向通B，一般单向阀。 控制口无液压油进入，A、B互通，通路。
应用
简述单向阀和液控单向阀旳区别，及其应用。
引入：
文档仅供参考，如有不当之处，请联系改正。
什么是二极管？作用是什么？
文档仅供参考，如有不当之处，请联系改正。
一、一般单向阀
作用：使油液只能沿一种方向流动，不许反向倒流。 构造：由阀体1、阀芯2、弹簧3等零件构成。
文档仅供参考，如有不当之处，请联系改正。
工作原理： P1流入，阀芯左移，通流。 P2流入，阀芯压紧在阀座上，关闭。
文档仅供参考，如有不当之处，请联系改正。
液压锁
左、右位： 液压缸左右运动。 中位： 锁紧液压缸，使其停在任 意位置。 中位机能：H、Y。 P?
文档仅供参考，如有不当之处，请联系改正。
保压。
左位：缸向上退回； 右位：补油； 中位：泵卸荷，液压 缸上腔压力由液控单 当之处，请联系改正。
单向阀的工作原理
单向阀的工作原理单向阀，也被称为非返回阀、反向阀或止回阀，是一种用于控制流体单向流动的装置。
它允许流体在一个方向上自由通过，而在反向上则阻止流体流动。
单向阀广泛应用于各种工业领域，包括液压系统、空气压缩机、汽车发动机以及家用电器等。
单向阀的工作原理基于其内部的构造和机制。
它通常由一个阀体、阀盖、阀芯和弹簧组成。
以下是单向阀的工作原理的详细描述：1. 流体进入：当单向阀处于关闭状态时，流体无法通过阀体中的通道。
此时，阀芯被弹簧推向阀座，阻止流体进入或流出。
2. 流体压力：当流体压力在单向阀的进口侧增加时，超过了阀芯上的弹簧力，阀芯开始向上移动。
3. 阀芯开启：当流体压力超过弹簧力时，阀芯与阀座分离，从而打开通道。
流体可以顺畅地通过阀体进入。
4. 阀芯关闭：当流体压力在单向阀的出口侧增加时，超过了进口侧的压力，阀芯被弹簧推回阀座，关闭通道。
这样可以防止流体倒流。
5. 流体流动：一旦单向阀打开，流体可以自由地流动，直到达到或超过阀体的额定流量。
6. 防止倒流：单向阀的主要功能是防止流体倒流。
当流体试图在相反的方向上流动时，阀芯会立即关闭，阻止流体通过。
7. 适应性：单向阀可以适应不同的流体介质，包括液体、气体和蒸汽。
它们可以在不同的工作温度和压力下正常运行。
8. 应用范围：单向阀广泛应用于各个行业。
在液压系统中，它们用于控制油液的流向，以避免系统的反向流动。
在汽车发动机中，单向阀用于控制燃油和空气的流动，以确保发动机正常运行。
总结：单向阀的工作原理是基于阀芯和弹簧的相互作用。
当流体压力超过弹簧力时，阀芯打开，允许流体通过；当压力改变方向时，阀芯关闭，防止流体倒流。
单向阀在各个行业中起着至关重要的作用，确保系统的正常运行和流体的单向流动。
液控单向阀构和工作原理
液控单向阀构和工作原理图1是FDY400／45液控单向阀的结构简图。
该阀是由先导阀芯和主阀芯共同完成对承载腔的密封，先导阀芯和主阀芯的材料均为金属，其对应的阀座为聚甲醛材料。
我国现有的液控单向阀CPT,CPDT,CPG,CPDG,CPF,CPD大部分采用金属材料和煤研三号来完成密封面的可靠封闭。
而该液控单向阀PCV,PCDV在采用上述锥面结构后，其使用寿命大幅度延长，最重要的是该阀主阀芯前部和后部采用密封圈把前后腔隔开，阀套后部采用单向节流堵，这样在阀芯打开的过程中，单向节流堵相对来说不起节流作用，这样主阀芯可以快速地打开；而在主阀芯关闭的过程中由于主阀芯前后腔用密封圈可靠隔开，液体只能通过单向节流堵来充满由于阀芯向前移而增大的空间，故通过控制节流堵的通流面积，来调节阀芯的关闭移动速度，大大减小了阀芯对阀座的瞬间冲击力，有效地延长了该阀的使用寿命。
由于采用了先导结构，其卸载控制压力低，阀的流量大，关闭压力好。
冲式液控单向阀的结构特点及工作原理缓冲式液控单向阀结构如图1所示，其主要由二大部分组成，图示左边为由接头座l、阀座2、阀杆3及复位弹簧5构成的单向缓冲阀组件，右边为螺纹插装式液控单向阀CPDT-06组件，图示为该阀处于非工作状态，此状态下左边单向缓冲阀组件中PA13的压力pl、A口的压力p2均为零压(或近似零压)，在复位弹簧5的作用力，的作用下，阀杆3与阀座2接触形成密封面；右边单向阀组件处于自然关闭状态。
图1结构图该阀单向缓冲的工作原理是：当高压液体从PA 口流入阀内时，开始由于阀杆与阀座接触形成密封面，高压液体只能从中间的节流口D3流至A 口，这时A口的压力逐渐开始上升，该阀起到缓冲作用，同时PA口高压油通过小孔dl进入右边单向阀CRNG组件控制腔，使单向阀组件迅速打开，实现从B口到PA口的通道快速畅通。
如假设密封圈对阀杆的摩擦力为Fo，当A口压力p2满足p2×ぇr×D12／4>，F+Fo+pl×ぇ×D42／4一p1(ぇ×D22—ぇ×D12)／4关系时，阀杆开始向下移动至最大位移L，此时阀杆与阀座间形成最大通流面积，这样先从阀杆上的多个φd孔再经阀杆与阀座间通流腔,大流量的高压液体开始进入A口处，也就是说当A口压力升至一定值时，从PA口到A口最大通道在几乎没有压力损失情况下全部打开；当高压液体从A口流入阀内时，高压液体推动阀杆下移，使阀杆与阀座问的最大通道直接打开，显然该过程无缓冲作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液控单向阀是方向控制阀中的一类，它主要是依靠控制流体压力，使单向阀反向流体的阀。
主要应用于煤矿机械设备中。
具体的控液单向阀的工作原理是怎样的，接下来我们将详细介绍控液单向阀的工作原理。
液控单向阀的工作原理
液控单向阀原理结构图（亚洲流体网）
2、单向阀的工作原理：
液控单向阀工作原理是依靠控制流体压力，可以使单向阀反向流通的阀。
这种阀在煤矿机械的液压支护设备中占有较重要的地位。
液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。
当控制油路油控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。
若出油口大于进油口就能使油液反向流动。
(1) 保持压力。
滑阀式换向阀都有间隙泄漏现象，只能短时间保压。
当有保压要求时，可在油路上加一个液控单向阀，利用锥阀关闭的严密性，使油路长时间保压。
(2) 液压缸的“支承”。
在立式液压缸中，由于滑阀和管的泄漏，在活塞和活塞杆的重力下，可能引起活塞和活塞杆下滑。
将液控单向阀接于液压缸下腔的油路，则可防止液压缸活塞和滑块等活动部分下滑。
(3) 实现液压缸锁紧。
当换向阀处于中位时，两个液控单向阀关闭，可严密封闭液压缸两腔的油液，这时活塞就不能因外力作用而产生移动。
(4) 大流量排油。
液压缸两腔的有效工作面积相差很大。
在活塞退回时，液压缸右腔排油量骤然增大，此时若采用小流量的滑阀，会产生节流作用，限制活塞的后退速度；若加设液控单向阀，在液压缸活塞后退时，控制压力油将液控单向阀打开，便可以顺利地将右腔油液排出。
(5) 作充油阀。
立式液压缸的活塞在高速下降过程中，因高压油和自重的作用，致使下降迅速，产生吸空和负压，必须增设补油装置。
液控单向阀作为充油阀使用，以完成补油功能。
以上控液单向阀的工作原理相对简单。
随着科技社会的逐步发展，我们能够接触到的高新产品还会越来越多，我们在体验和使用的同时，若能掌握这些设备的基本原理，平常使用时进行维护保养也是有作用的。
