彩色无纸记录仪虹润NHR-8100使用说明书
彩色无纸记录仪虹润NHR-8100使用说明书一、概述NHR-8100系列彩色无纸记录仪12路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）。
可带18路报警输出或12路模拟量变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。
人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使NHR-8100具有更高的性能价格比。
二、主要技术参数三、订货说明NHR-81———备注： 变送输出与报警输出可组合，变送输出+报警输出≤18四、使用注意事项及安装4．1使用注意事项4．1．1、对使用本仪表的注意事项●本仪表中塑料零部件较多，清扫时请使用干燥的柔软布擦拭。
不能使用苯剂，香蕉水等药剂清扫，可能造成变色或变形。
●请不要将带电品靠近信号端子，可能引起故障。
●请不要对本表冲击。
●如果您确认从仪表中冒烟，闻到有异味，发出异响等异常情况发生时，请立即切断供电电源，并及时与供货商或我公司取得联系。
●为确保仪表测量正常工作，仪表在使用前请通电热机30分钟4．1．2、对使用外部存储媒体的注意事项●存储媒体是精密产品，请小心使用。
●除插入和取出存储媒体外，运行时请关上操作盖。
存储媒体和USB接口应减少与灰尘的接触以得到保护。
●使用U盘、SD卡请注意静电保护。
●推荐使用本公司产品。
●在高温（大约40℃以上）使用存储媒体时，请在保存数据时插入存储媒体，数据保存结束后取出放好，不要长期插在仪表上。
●打开/关闭电源前，请取出存储媒体。
●关于存储媒体的一般使用注意事项，请参见所使用的存储媒体所带的使用说明书。
4．2仪表安装4．2．1安装场所请安装在下述场所。
●安装盘本仪表为盘装式。
●安装的地方要安装在室内，且能避开风雨和太阳直射。
●通风良好的地方为了防止本仪表内部温度上升，请安装在通风良好的地方。
●机械振动少的地方请选择机械振动少的地方安装。
●水平的地方安装本仪表时请不要左倾或者右倾，尽量水平（可后倾最大30°）。
注意●将仪表从温度、湿度低的地方移至温度、湿度高的地方，如果温度变化大，则有时会结露，热电偶输入时会产生测量误差。
这时，请先适应周围环境1小时以上再使用。
●如果在高温条件下长时间使用会缩短LCD的寿命（画面质量降低等）。
请尽量不要在高温（大约40℃以上）条件下使用。
请不要安装在下述地方。
●太阳光直射到的地方和热器具的附近请尽可能选择温度变化小，接近常温（23℃）的地方。
如果将仪表安装在太阳光直射到的地方或者热器具的附近，会对仪表内部产生不好的影响。
●油烟，蒸汽，湿气，灰尘，腐蚀性气体等多的地方油烟，蒸汽，湿气，灰尘，腐蚀性气体等会对仪表产生不良的影响。
●电磁发生源的附近请不要将有磁性的器具或磁铁靠近本仪表。
如果将本仪表安装在强电磁场发生源的附近，由于磁场的影响会带来显示误差。
为避免仪表发生异常工作，现场使用射频发生器时需与仪表保持20cm以上的距离●不便于观看画面的地方本仪表显示部分用的是7英寸的TFT真彩LCD，如果从极其偏的角度看上去就会难以看清显示，所以请尽量安装在观察者能正面观看的地方。
4．2．2安装方法●安装尺寸（单位：mm）●仪表的安装（1）、安装方法A、从仪表盘前面放入仪表B、用仪表所带的安装支架如下图所示安装▲在仪表两侧用四个安装支架固定（2）、安装图●仪表接线图仪表尾部端子图接线图：五、仪表功能和操作NHR-8100系列彩色无纸记录仪具有多个操作显示画面和组态画面，显示清晰、信息量大、组态方便。
用户无需专业培训就可以方便地操作使用仪表。
仪表接上电源后显示系统初始画面，初始化系统完毕，进入实时曲线画面，下面分别对各操作显示画面、各组态画面进行介绍。
5．1运行画面的切换运行画面由实时曲线画面、棒图画面、数显画面、历史曲线画面、报警列表、文件列表、打印画面、备份画面、掉电记录画面、组态参数组成各个画面间使用“切换”键来进行切换5．2状态显示部份①：显示各运行画面的名称②：文件记录标志有显示：表示文件正在记录有显示且有箭头标志：表示SD卡正在备份文件无显示：表示文件停止记录③：SD卡标志有显示：表示有SD卡连接无显示：表示无SD卡连接④：USB设备标志有显示：表示有USB设备与仪表连接无显示：表示无USB设备与仪表连接⑤：循环显示标志有显示：表示循环显示各个组无显示：表示固定画面，不循环显示⑥：显示仪表运行的日期和时间5．3实时曲线画面根据曲线组合设置，同时显示六个通道的实时曲线和数据（曲线精度为0.5%±1字）③：栅格：方便用户估计时间和数据值④：当前栅格所代表的时间⑤：曲线组合：显示当前曲线组合名称（每个曲线组合可以包括6条曲线，用户可以根据自己的需要将有关联的通道放在一个曲线组合，便于通道组之间数据的比较。
）⑥：标尺：显示曲线的百分量标尺⑦：通道名称，可设置，背景颜色与此对应的曲线颜色相同。
（关于设置方法请参见“5.12.4.1通道位号输入法”一节）⑧：单位：显示该通道数据单位，可设置。
（关于设置方法请参见“5.12.4.2通道单位输入法”一节）⑨：超限报警指示：从上至下每个方块依次为上上限、上限、下限、下下限的超限报警标志，灰色表示无报警功能，绿色表示不报警，红色/粉色表示报警，⑩：曲线显示/隐藏标志：“√”为显示曲线，否则隐藏曲线⑾：操作按键：按“切换”键可切换到其它显示画面按“时标”键可切换时标按“前一组”键可查看前一组的曲线组合按“后一组”键可查看后一组的曲线组合按“循环”键在画面上会显示“”循环图标，按显示组态中设置的循环间隔时间自动切换到下一组曲线组合5．4棒图画面同时显示八通道数据和百分比棒图①：位号：表示显示通道对应的工程位号，可设置。
（关于设置方法请参见“5.12.4.1通道位号输入法”一节）②：棒图：棒图标尺的长度为10格，色块的填充长度表示测量值在量程中的百分量。
蓝色表示测量值不处于报警状态，红色表示测量值处于报警状态。
③：报警标志：上上限报警标志，变红表示超限报警上限报警标志，变红表示超限报警下限报警标志，变红表示超限报警下下限报警标志，变红表示超限报警④：单位：显示该通道数据单位，可设置。
（关于设置方法请参见“5.12.4.2通道单位输入法”一节）⑤：工程量数据：为该通道的当前工程量数据，蓝色表示测量值不满足报警输出，红色表示测量值满足报警输出⑥：操作按键：按“切换”键可切换到其它显示画面按“前一组”键可查看前一组的棒图组合按“后一组”键可查看后一组的棒图组合按“循环”键在画面上会显示“”循环图标，按显示组态中设置的循环间隔时间自动切换到下一组棒图组合5．5数显画面同时显示多个通道实时数据和报警状态①：位号：表示显示通道对应的工程位号。
可设置，关于设置方法，请参见“5.12.4.1通道位号输入法”一节②：工程量数据：为该通道的当前工程量数据。
③：超限报警指示：从上至下每个方块依次为上上限、上限、下限、下下限的超限报警标志，灰色表示无报警功能，绿色表示不报警，红色/粉色表示报警，④：单位：显示该通道数据单位，可设置。
请参见“5.12.4.2通道单位输入法”一节⑤：操作按键：按“切换”键可切换到其它显示画面按“〈—〉”键可切换显示画面的路数，有“二路、四路、六路、十二路、十六路、廿四路”显示按“二路”键可同时显示二路的通道位号、工程量数据、报警状态及工程单位按“四路”键可同时显示四路的通道位号、工程量数据、报警状态及工程单位按“六路”键可同时显示六路的通道位号、工程量数据、报警状态及工程单位按“十二路”键可同时显示十二路的通道位号、工程量数据、报警状态及工程单位按“十六路”键可同时显示十六路的通道位号、工程量数据、报警状态及工程单位按“廿四路”键可同时显示廿四路的通道位号、工程量数据、报警状态及工程单位按“前一组”键可查看前一组的数显组合按“后一组”键可查看后一组的数显组合按“循环”键在画面上会显示“”循环图标，按显示组态中设置的循环间隔时间自动切换到下一组数显组合5．6历史曲线画面根据曲线组合设置，同时显示六个通道的历史数据的曲线（曲线精度为0.5%±1字）①：时标：每栅格表示的时间长度，时标与记录间隔有关，具体参见5.3实时曲线画面里的说明②：数据曲线，同屏最多同时显示6条曲线（曲线颜色有6种，可通过显示组态设置）③：栅格：方便用户估计时间和数据值④：当前栅格所代表的时间⑤：曲线组合：显示当前曲线组合名称（每个曲线组合可以包括6条曲线，用户可以根据自己的需要将有关联的通道放在一个曲线组合，便于通道组之间数据的比较。
）⑥：追忆时间：表示“年-月-日时-分-秒”⑦：标尺：显示曲线的百分量标尺⑧：通道名称，可设置。
关于设置方法，请参见“5.12.4.1通道位号输入法”一节，背景颜色与此对应的曲线颜色相同⑨：单位：显示该通道数据单位，可设置。
请参见“5.12.4.2通道单位输入法”一节⑩：超限报警指示：从上至下每个方块依次为上上限、上限、下限、下下限的超限报警标志，灰色表示无报警功能，绿色表示不报警，红色/粉色表示报警，⑾：曲线显示/隐藏标志：“√”为显示曲线，否则隐藏曲线⑿：操作按键：按“切换”键可切换到其它显示画面按“〈〈向前”键以当前追忆时间为标准向前追忆数据按“向后〉〉”键以当前追忆时间为标准向后追忆数据按“时标”键可切换时标按“前一组”键可查看前一组的曲线组合按“后一组”键可查看后一组的曲线组合按“时间”键可修改追忆时间“年-月-日时-分-秒”5．7报警列表画面显示通道报警信息，继电器输出状态，最多保存100条报警信息，保存条数满后，新的报警记录将把最早的报警记录覆盖①：序号：产生报警的序列号，按时间方式排列，发生时间越近，排列序号越大②：通道：产生报警的输入通道号③：位号：产生报警的输入通道对应的位号④：报警时间：报警开始时间⑤：消报时间：报警终止时间⑥：报警类型：上上限报警符号“HH”，上限报警符号“H”，下限报警符号“L”，下下限报警符号“LL”⑦：当前继电器状态，从左到右依次表示1—18限继电器的当前状态，绿色表示继电器触点断开，红色表示继电器触点闭合⑧：操作按键：按“切换”键可切换到其它显示画面按“上移”键可向上移动查看报警列表按“下移”键可向下移动查看报警列表按“上翻页”键可向上翻页查看报警列表按“下翻页”键可向下翻页查看报警列表注：此列表一屏显示13条报警记录5．8文件列表画面显示文件存储信息和文件存储状态，最多保存100条文件列表信息，保存条数满后，新的记录文件将把最早的记录文件覆盖。
①：序号：文件产生的序列号，按时间方式排列，发生时间越近，排列序号越大②：起始时间：文件中数据记录的起始时间③：结束时间：文件中数据记录的结束时间④：间隔：文件记录的时间间隔，显示记录组态中设置的记录间隔⑤：记录触发：文件记录触发的条件，显示记录组态中设置的触发条件⑥：状态：显示当前文件记录状态，文件状态如下正在记录：文件正在记录数据手动停止：文件因修改组态数据而结束记录掉电停止：文件因仪表掉电而结束记录报警停止：文件因报警消报而结束记录定时停止：文件因达到设定结束时间而结束记录⑦：记录总时长：计算文件记录的总时长⑧：文件存储容量进度条（注：记录组态中的记录模式为不循环时出现）⑨：操作按键：按“切换”键可切换到其它显示画面按“上移”键可向上移动箭头查看文件列表按“下移”键可向下移动箭头查看文件列表按“上翻页”键可向上翻页查看文件列表按“下翻页”键可向下翻页查看文件列表按“曲线”键跳到箭头所指的那段历史曲线画面，查看历史曲线数据，在历史曲线画面中按“返回”键回到文件列表画面按“备份”键跳到备份画面，可以备份单个历史文件或所有历史文件，具体操作查看5.10备份画面，按“返回”键回到文件列表画面注：此列表一屏显示13条文件存储记录5．9打印画面（带打印功能有此画面）无纸记录仪通过RS-232打印接口串行微型打印机，打印历史数据和曲线。
虹膜检查仪必备手册(doc 33页)
虹膜检查仪必备手册(doc 33页)虹膜可显示个人身体的强弱，同时可知由于生活习惯不当而对身体所造成的伤害情况。
它也可以显示一个人遵守自然规律，将会过着健康的生活。
现代虹膜学应用在保健行业与美容行业，它将会给保健和美容行业引来更多的、新的商机！应用在医药行业，将会帮助医生更快确诊，更加准确的制定康复治疗的方案。
第三章虹膜的检查方法虹膜检查仪是一款专业用于检测虹膜变化的仪器，它体积小、图像清晰、便于携带。
该仪器可分为两种拍摄模式：方法一：自我检查携带式虹彩诊断仪，可接电视、电脑，自我观察时，眼睛睁大平视荧幕，上下、左右挪动，直到非常清晰，即按下把手上定格器，即可分析。
方法二：协助检查检查者可站在受检者背后，指导受检者使用自我诊察的方法，记录所观察到的虹彩所见的一些迹象，例如颜色的深浅，反应点的形状，呈点状、线状、凹陷孔等等现象。
再由此得知受检者健康状况。
虹膜检测注意事项：1. 在检测虹膜时，须让对方坐正，眼睛平视正前方一个固定点。
2. 先看右眼虹膜，再看左眼虹膜，总体概况观察虹膜瞳孔之大小、密度、虹膜的颜色及周围虹膜组织结构。
3.检查分析最好双方在轻松的状态下进行。
第四章实用虹膜理论一、虹膜的六大现象一个完美的虹膜显示出来的是没有裂缝，没有坑洞，没有先天的遗传弱点，纤维组织也没有扭曲，没有沉积，颜色很均匀，如同一块新的丝绸布。
当完美的虹膜出现变化，就表示身体方面的器官有功能性改变或下降，身体出现不协调状态，就是我们所提到的亚健康。
虹膜出现异常的六大现象1、坑洞：呈立体状，一般来说坑洞越多，体质越差，基因差、遗传因子相对来说也不是很好，坑洞分为开放型和封闭型两种，开放型的坑洞较好处理，而封闭型的坑洞反之就较难以治疗。
2、斑块：呈平面状，经常服用抗生素药物会产生斑块，通常斑块会出现在组织纤维较弱或缺氧的部位；3、裂缝：代表身体的衰退，通常会有疼痛的现象。
4、线条：代表过敏体质，多为浅白色，新陈代谢循环不良，神经处于紧张状态。
香港虹润测量显示控制仪说明书

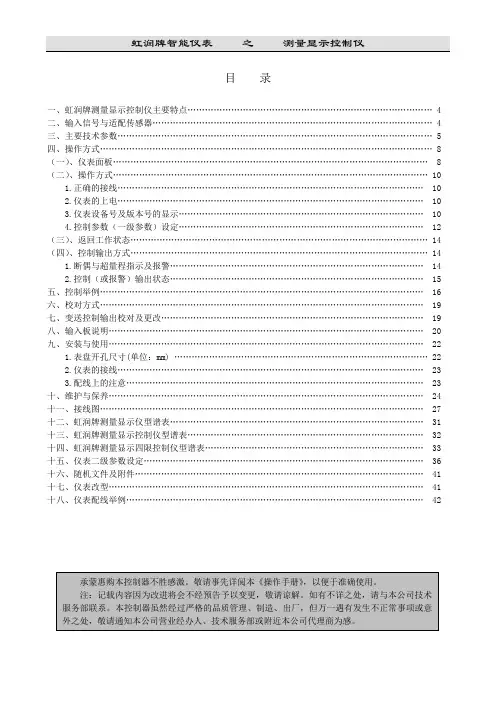

目 录一、虹润牌测量显示控制仪主要特点………………………………………………………………………… 4 二、输入信号与适配传感器…………………………………………………………………………………… 4 三、主要技术参数……………………………………………………………………………………………… 5 四、操作方式…………………………………………………………………………………………………… 8 （一）、仪表面板……………………………………………………………………………………………… 8 （二）、操作方式……………………………………………………………………………………………… 10 1.正确的接线…………………………………………………………………………………………… 10 2.仪表的上电…………………………………………………………………………………………… 10 3.仪表设备号及版本号的显示………………………………………………………………………… 10 4.控制参数（一级参数）设定………………………………………………………………………… 12 （三）、返回工作状态………………………………………………………………………………………… 14 （四）、控制输出方式………………………………………………………………………………………… 14 1.断偶与超量程指示及报警…………………………………………………………………………… 14 2.控制（或报警）输出状态…………………………………………………………………………… 15 五、控制举例………………………………………………………………………………………………… 16 六、校对方式………………………………………………………………………………………………… 19 七、变送控制输出校对及更改……………………………………………………………………………… 19 八、输入板说明……………………………………………………………………………………………… 20 九、安装与使用……………………………………………………………………………………………… 22 1.表盘开孔尺寸(单位：mm) …………………………………………………………………………… 22 2.仪表的接线…………………………………………………………………………………………… 23 3.配线上的注意………………………………………………………………………………………… 23 十、维护与保养……………………………………………………………………………………………… 24 十一、接线图………………………………………………………………………………………………… 27 十二、虹润牌测量显示仪型谱表…………………………………………………………………………… 31 十三、虹润牌测量显示控制仪型谱表……………………………………………………………………… 32 十四、虹润牌测量显示四限控制仪型谱表………………………………………………………………… 33 十五、仪表二级参数设定…………………………………………………………………………………… 36 十六、随机文件及附件……………………………………………………………………………………… 41 十七、仪表改型………………………………………………………………………………………………41 十八、仪表配线举例 (42)宽×高×深48×105mm宽×高×深×80×140mm160×140mm HR-WP-C70系列一、虹润牌测量显示控制仪主要特点◎适用于各种温度、压力、液位、速度、长度等物理量的测量控制。
尼康s8100说明书
尼康s8100说明书篇一：钻井取心工具说明书图文并茂Y-8100型常规取心工具使用说明书中石化胜利石油管理局钻井工艺研究院目录1、用途2、3、4、5、6、1 用途主要规范结构概述使用方法检查、维修、保养验收内容Y-8100型常规取心工具是石油、地质勘探钻井中常规取心作业最理想的取心工具。
该型常规取心工具配套完善、规格齐全、技术先进，适用于软、中、硬及破碎地层取心。
2 主要规范3 结构概述Y-8100型常规取心工具主要由安全接头、旋转总成、差值短节（或稳定器）、外筒、内筒、岩心爪组合件、取心钻头和辅助工具等部分组成。
3.1 采用高强度厚壁无缝钢管作外筒，强度高、稳定性好，有利于提高岩心收获率、单筒进尺和延长取心钻头使用寿命。
3.2 内筒：除钢质内筒外，还设计了可供用户选购的具有轻质、耐温、耐腐蚀、内壁光洁等优点的铝合金管作内筒。
对于这些特殊内筒，岩心进入阻力小，有利于提高单筒进尺和取心收获率，还可将装有岩心的这些特殊内筒分段切割，两端加盖帽封堵，便于运输，简化岩心处理工序，更好地保护岩心。
3.3差值短节表面堆焊有耐磨层（硬质合金），耐磨性好，扭矩较小，减少了对外筒的表面磨损。
3.4选用稳定器能增加取心工具的稳定性。
稳定器采用三螺旋，螺旋筋表面有贴焊硬质合金块或耐磨面，并磨削成光洁面，表面无气孔，耐磨性好，耗损扭矩较小。
3.5在旋转总成上调整间隙:利用调节螺帽的正反旋,实现增长或减短内筒组件长度,以满足间隙值。
可调范围为0-60mm,可微调值为1.5mm,调整间隙操作方便、可靠。
3.6 若取心工具在井下被卡住时，很容易地从安全接头螺纹处倒开，起出内筒和岩心，再根据井下情况处理外筒。
3.7 轴承无弹夹，两端无密封，允许少量泥浆流过起冷却和润滑轴承的作用，结构简单、转动灵活、寿命长。
3.8卡箍岩心爪适用于岩心完整、成柱性较好的地层。
3.9齐全的辅助工具，使取心操作简便，省时省力。
3.10该工具可分别与天然金刚石、人造金刚石、PDC、巴拉斯等取心钻头配合使用。
虹润NHR液晶热量积算控制仪说明书
外型尺寸 开孔尺寸尺寸类型宽1608096高8016096深1101101103、仪表的安装（1）在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好内容选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间配合“ ”键可对累积量、掉电累积时间清零设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。
开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心七、仪表参数说明：1）“通道”参数——计算带温压补偿的流量时，输入通道01为流量（差压）信号；02为入温信号；03为出温信号。
名称输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能设定范围01见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积02见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积03见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积04见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积说明第一输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）流量信号的累积功能第二输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）设定通道是否为流量信号，如果是流量信号，就开通累积功能，该参数设置为ON，否则关闭，设置为OFF。
虹润牌单线智能仪表说明书
虹润牌智能仪表说明书目录数字光柱显示控制仪说明书 0数字（光柱）单路显示报警仪表说明书 (14)双回路数字/光柱显示控制仪说明书 (27)新双路表090324 (42)直流电压/电流显示控制仪说明书 (57)数字光柱显示控制仪说明书目录一、主要技术参数 (1)二、仪表外型开孔尺寸 (2)三、接线说明 (2)四、功能操作 (5)（一）、仪表面板 (5)（二）、仪表上电 (6)（三）、仪表一级参数设定 (7)（四）、仪表二级参数设定 (7)（五）、仪表参数说明 (9)（六）、仪表参数设定方式 (10)五、型谱表 (11)附、仪表配线举例 (13)输入信号电偶：标准热电偶──B、S、K、E、J、T、WRe3-25等电阻：标准热电阻──Pt100、Cu100、Cu50、BA1、BA2等或远传压力电阻电流：0～10mA、4～20mA、0～20mA、0～10mA开方、4～20mA开方等─输入阻抗≤250Ω电压：0～5V、1～5V、0～5V开方、1～5V开方等──输入阻抗≥250kΩ测量范围-1999～9999字测量精度0.5％FS±1字或0.2％FS±1字分辨率1、0.1、0.01或0.001字显示方式-1999～9999测量值显示-1999～9999设定值显示0～100%测量值光柱显示发光二极管工作状态显示光柱精度光柱显示精度为1%输出信号DC 0～10mA(负载电阻≤750Ω)DC 4～20mA(负载电阻≤500Ω)DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)报警输出继电器报警输出─继电器ON/OFF带回差，触点容量：AC220V/1A；DC24V/3A（阻性负载）报警精度±1字通讯输出接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232等波特率─1200～9600bps内部自由设定采用标准MODBUS RTU通讯协议馈电输出DC24V，负载电流≤30mA温度补偿0～50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯为二线制、三线制（如RS-485、RS-232等），亦可由用户特殊要求波特率1200～9600bps 可由仪表内部参数自由设定。
无纸记录仪说明书

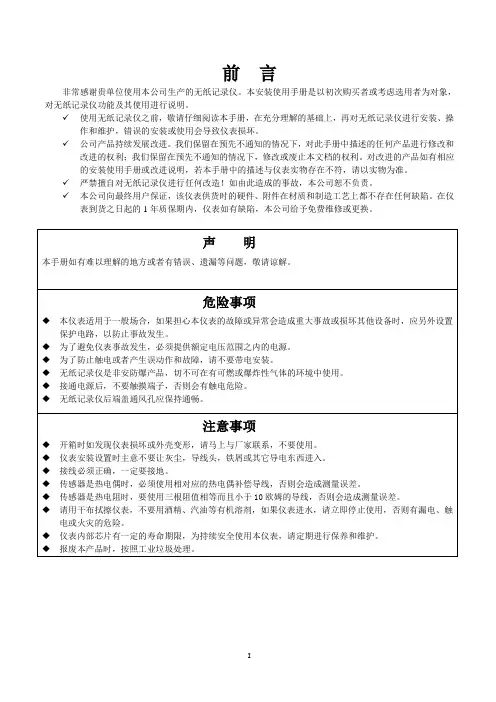

前言非常感谢贵单位使用本公司生产的无纸记录仪。
