HX108-2型收音机实习报告
实习报告实习性质：《通信电工》课程实习学生姓名：xxx专业班级：xxx指导教师：唐丽均、李世鸿实习时间：2014年6月9日- 2014年6月13日实习地点：四教学楼4206重庆工程职业技术学院学生实习考核表目录1 实习目的 (1)2 实习概况 (1)2.1 实习要求 (1)2.2 实习时间 (1)2.3 实习基本情况 (1)2.4 硬件、软件环境 (2)3 实习内容 (2)3.1收音机的工作原理 (2)3.1.1输入调谐回路 (3)3.1.2变频和本振电路 (4)3.1.3中频放大电路 (6)3.1.4检波电路 (7)3.1.5自动增益控制电路 (8)3.1.6前置放大电路 (9)3.1.7音频功率放大电路 (10)3.2收音机的组装 (11)3.2.1组成元件 (11)3.2.2元器件的焊接与组装 (12)3.2.3收音机的调试 (15)3.2.4收音机故障排除 (17)4实习总结 (20)4.1 实习所得 (20)4.2 经验教训 (20)4.3 实习体会 (21)1 实习目的(1)了解常用收音机的电子器件的类别、型号、规格、性能及其使用范围。
能够正确识别和选用收音机的电子器件,并且能够熟练使用万用表。
(2)学习并掌握收音机的基本原理；了解电子产品的装配过程。
(3)学会看电路原理图、印制电路板图及质量检验方法。
(4)熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
(5)学习并掌握整机的装配工艺、调试方法和一些基本的维修方法。
初步学习调试电子产品的方法，提高动手能力。
2 实习概况2.1 实习要求每天按时到实训室；能认识所有的收音机组件；能独立完成组装、焊接收音机；能独立调试收音机，并能清晰收到一个频道以上的电台信号。
2.2 实习时间2014年6月9日至2014年6月13日2.3 实习基本情况实习地点：4206教室分组情况：分成三组，第一组11个人，第二组11个人，第三组10个人。
分别早上下午进行实训。
组员安排：邓萍、冯永兰、韩涵、贺君、康文清、李娟、廖晓萍、刘艳、欧静、邱静、税益。
实习安排：(1)领材料，原理讲解，安装讲解，安装及焊接工作。
(2)焊接安装，排除故障、调试电台方式。
(3)每个人要在一周内完成收音机的焊接和收音机的实习报告。
2.4 硬件、软件环境硬件坏境（如下表所示）：表2.1元件清单软件环境：Windows 7系统，Microsoft Word 2007系统软件。
3 实习内容3.1收音机的工作原理收音机就是一部接收机，属于单向通信；分为调幅和调频两种制式（如图3.1所示）。
调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHZ-1600kHZ；短波广播使用的频段约为2MHZ -24MHZ。
调频制无线电广播多用超短波(甚高频)无线电波传送信号，国内广播电台使用的频率约为88MHZ-108MHZ，校园广播电台使用的频率约在70MHZ-88MHZ 之间，主要靠空间波传送信号。
收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。
具体讲：从天线（磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上）接收到的许多广播电台的高频信号，通过输入回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHZ，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHZ的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHZ的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。
超外差式收音机是目前较普及的收音机。
HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）。
电原理图如附图所示由图可见，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
图3.1收音机原理图3.1.1输入调谐回路磁棒作接收天线，具有聚集无线电波的作用，并在变压器B1的初级产生感应电动势；同时也是变压器B1的铁芯。
串联谐振电路由变压器B1的初级即调谐线圈与调谐电容C1-A组成串联谐振电路,当感应电动势的频率与谐振频率相同时，回路中电流最大，变压器B1的初级两端的电压最大，起到选频的作用。
调节C1-A，使串联谐振回路的谐振频率与欲接收电台的信号频率相同，这时，该电台的信号将在串联谐振回路中发生谐振，使B1初级两端产生的感生电动势最强，经B1耦合，将选择出的电台信号送入变频级电路。
由于其它电台的信号及干扰信号的频率不等于串联谐振回路的谐振频率，因而在B1初级两端产生的感生电动势极弱，被抑制掉（如图3.2所示）。
图3.2输入回路与变频级电路图3.1.2变频和本振电路本振电路：是共基极组态放大电路，变频管V1集电极输出信号的一部分通过本振线圈的副边耦合到本振回路，形成正反馈,从而实现自激振荡，得到一个稳幅的本振信号。
本振信号通过C3耦合到变频管的发射极，与输入基极的接收电台信号进行混频放大。
输入调谐回路选出的电台信号频率与本振信号频率始终保持465kHZ频率（中频）差，由双联可调电容C1实现（如图3.3所示）。
变频电路：利用三极管的非线性特征，接收信号与本振信号由变频管完成变频，得到一系列混频信号，其中只有频率差为465kHZ的中频信号可以通过选频电路。
此时，选频电路两端的阻抗最大，可实现中频信号放大。
选频电路及中周B3：选频电路是谐振于465kHZ的并联谐振电路，同时也是变频放大级的集电极负载。
混频输出信号中465kHZ的差频信号使其产生谐振，负载阻抗达到最大；对其他频率信号，负载阻抗很小，被抑制掉，从而实现选频。
中周B3将选出的中频信号耦合到中频放大电路的输入端。
天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。
与此同时，由变频管V1、振荡线圈Tr2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1的发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，5 V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频（465KHZ）分量，经过中Tr3（内含谐振电容），选出所需的中频（465KHZ）分量，并耦合到中放管V2的基极。
图中电阻R3是用来进一步提高抗干扰性能的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。
（如图3.4所示）图3.3变频和本振电路图3.4变频电路波形3.1.3中频放大电路中频放大电路的作用：对中频信号进行选频和放大，然后将放大了的中频信号送入检波器去检波。
中频放大电路的质量直接影响着整机的灵敏度、选择性和自动增益控制等性能。
中频放大电路组成：一般由两级中频放大器组成，每级中频放大器的前面及后面均设有465kHZ的中频选频回路，以便对中频信号进行放大和选频。
第一级中频放大器的输入信号是来自变频级的中频信号，第二级中频放大器的输出信号经第三中频变压器的耦合送入检波器进行解调（如图3.6所示）。
两级单调谐中频放大器中，第一级中频放大电路的下偏置电阻包含有检波电路的组件。
电路中，V2、V3是两只中频放大管，均工作在放大态。
R4、R6分别是V2、V3的上偏置电阻；R8是自动增益控制电路AGC的反馈电阻，也是V2下偏置电阻的一部分；C4既是第一级中放管V2的基极旁路电容，又是自动增益控制电路AGC的滤波电容；B2、B3、B4、B5是四只中频变压器（如图3.5），它们的一次绕组与其谐振电容分别构成了三个LC并联谐振回路，谐振频率均为465kHZ，作为变频电路及两级中频放大电路的负载，并负责完成选频工作。
图3.5中周图3.6中频放大电路图3.7中频放大电路流程图和波形图3.1.4检波电路从中频放大电路送来的调幅信号中解调出音频信号，并将解调出的音频信号送入音频放大电路。
图3.8检波电路波形图1 图3.9检波电路波形图2工作原理：中频信号经中频变压器B5二次绕组送入检波管V4，利用PN结的单向导电性，把中频信号变成中频脉动直流。
这个脉动信号中包含有直流成分、残余的中频信号及音频包络三部分。
利用由C8、C9、R9构成π型滤波电路，滤除残余的中频信号。
检波后的音频信号电压降落在音量电位器W上，经电容C10耦合送入低频放大电路。
检波后得到的直流电压作为自动增益控制的AGC电压，被送到受控的第一级中频放大管(V2)的基极。
图3.10检波电路原理3.1.5自动增益控制电路自动增益控制电路作用：能根据接收到的广播电台信号的强弱，自动调节收音机的高频增益：当接收到的信号较弱时，使收音机具有较高的高频增益；而当接收到的信号较强时，又能使收音机的高频增益自动降低，从而保证中频放大电路高频增益的稳定，这样既可避免接收弱信号电台时音量过小(或接收不到)，也可避免接收强信号电台时音量过大(或使低频放大电路由于输入信号过大而产生阻塞失真)。
收音机中自动增益的控制过程(1)静态时当收音机没有接收到电台的广播时，V2(受控管)的集电极电流IC2为0.2～0.4mA。
第一级中放管具有最高的β 值，中放电路处于最高增益状态。
(2)弱信号输入时当收音机接收较弱信号电台的广播时，中放电路输出信号的电压幅度较小，检波后产生的UAGC也较小。
当负极性的UAGC经R5送至V2的基极时，将使V2的基极电压略有下降、基极电流略有减小。
由于UAGC 也较小，所以IC2将在0.4mA的基础上略有减小，使第一级中放管仍具有较高的β值，第一级中放电路处于增益较高的状态，检波电路输出的音频信号电压幅度仍能达到额定值，不会有明显的减小。
(3)强信号输入时当收音机接收较强信号电台的广播时，中放电路输出信号的幅度较大，检波后产生的UAGC也较大。
当负极性的UAGC经R8送至V2的基极时，将使V2的基极电压下降、基极电流减小。
由于UAGC较大，IC2将在0.4mA的基础上大幅度下降，使第一级中放管β值减小，第一级中放电路的增益随之减小，检波电路输出的音频信号电压幅度基本维持在额定值，不致有明显的增大。
3.1.6前置放大电路从检波器输出的音频信号幅度是很小的，一般只有几十毫伏，不能直接推动扬声器放出声音。
HX108-2晶体管收音机的安装与调试
湖南科技大学信息与电气工程学院《生产实习报告》题目： HX108-2晶体管收音机的安装与调试专业：通信工程班级：三班姓名：黄夏妮学号： 1304040322指导教师：管志利任务书题目时间安排目的：要求：总体方案实现：指导教师评语：评分等级：（）指导教师签名：目录一、实习目的 (1)二、实习要求 (1)三、工作原理 (1)四、调试过程及结果分析 (2)五、设计及调试中的体会 (3)六、实习心得体会 (3)七、参考文献 (3)八、电路原理图 (4)九、PCB图 (4)十、元器件清单 (5)一、实习目的电工电子生产实习是通信工程专业本科学生了解和掌握电工电子生产工艺的必需的实习过程。
通过电工电子生产实习，使学生掌握电工产品、电子产品的生产工艺，具体要达到如下目标：1. 掌握电子产品生产过程的通孔插入安装工艺、焊接工艺、表面安装工艺技术和检测技术等工艺技术；2. 熟悉电工电子产品生产的整个工艺过程，并能熟练掌握其主要生产过程；3. 学会使用常用电工电子生产过程中的仪器、设备和工具。
二、实习要求1、了解原理图与装配接线图对应关系，理解装配说明书上符号并与实对照；2、根据技术指标测试各元器件的主要参数，认真细致地安装焊接，排除安装焊接过程中出现的故障；3、按照HX108－2七管半导体收音机的装备图，使用protel软件绘制原理图；4、按照HX108－2七管半导体收音机的器件实际尺寸，在protel软件中绘制器件封装并绘制PCB制板文件。
5、安装电池后能正常开机，至少收到1个或以上的电台，至少收到1个清晰的电台。
三、工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。
由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。
由于中频（465kHz）固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
hx108-2收音机
+ 长 - 短
－+
第三步：焊接前的准备工作
元 件 读 数 测 量
去 氧 化 层
元 件 弯 制
元 件 插 放
元 件 焊 接
现在开始焊 了，要注意 安全哦
色 环 标 志
颜色 黑 棕
I 0 1
II 0 1
III 0 1
倍率 100 101
误差 ±1%
一道门mA 0.18~0.22
高频 D1 ~D2 部分
IN4148 R1 100K B1
低频 HX108-2七管半导体收音机 二道门 部分 电原理图 三道门 中频
部分
0.4~0.8 mA 1~2 mA R12 220
3~5 mA
4~10 mA
+
R11 1K R10 51K C11 223 B6
C13 223
清点材料 二 极 管、电容、电阻的 认识
焊接前的准备工作 元器件的焊接与安装 机械部件的安装调整
收音机故障的排除
第一步：清点材料
注意 请按材料清单 一一对应，记 清每个元件的 名称与外形
友 情 提 醒 1
打开时请小心，不要将塑料袋撕破， 以免材料丢失。 清点材料时请将机壳后盖当容器，将 所有的东西都放在里面 。 清点完后请将材料放回塑料袋备用。 暂时不用的请放在塑料袋里。
第二章 晶体管收音机的常用元件
• 一、电阻器：控制电路电压电流的大小和起某种反馈 作用。 • 种类：固定电阻、半可变电阻和可变电阻（电位器）。 • 基本参数：阻值、额定功率、误差。
二、电容器（电容） • • • • • • • •
微调电容
耦合、滤波、旁路、谐振等作用。 种类：固定电容、半可变电容、可变电容。 基本参数： 容值：容量为P级的电容仅用三位数字的前两 位数字在表示容值，前两位表示实际数值， 第三位表示在前两位数字后0的个数。 223：22000P；201：200P；103：10000P 302：3000P 耐压：额定直流工作电压、实验电压、交流 工作电压，例：47 /25V；无耐压标志：63V。 极性：电解电容不能反接，否则会产生较大 的漏电流发热而损坏，甚至爆碎。

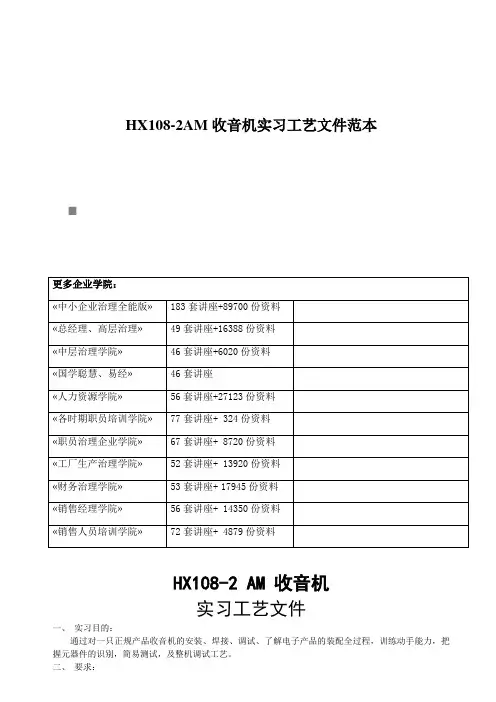

HX108-2AM收音机实习工艺文件范本
HX108-2AM收音机实习工艺文件范本HX108-2 AM 收音机实习工艺文件一、实习目的：通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，把握元器件的识别，简易测试，及整机调试工艺。
二、要求：1、对比原理图讲述整机工作原理；2、对比原理图看明白装配接线图；3、了解图上符号，并与实物对比；4、依照技术指标测试各元器件的要紧参数；5、认真细致地安装焊接，排除安装焊接过程中显现的故障。
三、产品简介该机为七管中波调幅袖珍式半导体收音机，采纳全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳固从变频、中频到低放的工作电压，可不能因为电池电压降低而阻碍接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精巧，便于携带。
1、技术指标：频率范畴：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V〔2节5号电池〕2、调幅工作原理（1）工作方框图〔2〕工作原理当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f1进入V1〔9018H〕三极管基极；本振信号调谐在高出f1频率一个中频的f2(f1+465KHz)例：f1=700KHz 那么f2=700+465KHz=1165KHz 进入V1发射极，由V1三极管进行变频，通过B3选取出465KHz中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5(9014)低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。
图中D1、D2 (IN4148)组成1.3V±0.1V稳压，固定变频，一中放、二中放、低放的基极电压，稳固各级工作电流，以保持灵敏度。
由V4(9018)三极管PN结用作检波。
R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC电阻，B3、B4、B5为中周〔内置谐振电容〕，既是放大器的交流负载又是中频选频器，该机的灵敏度，选择性等指标靠中频放大器保证。

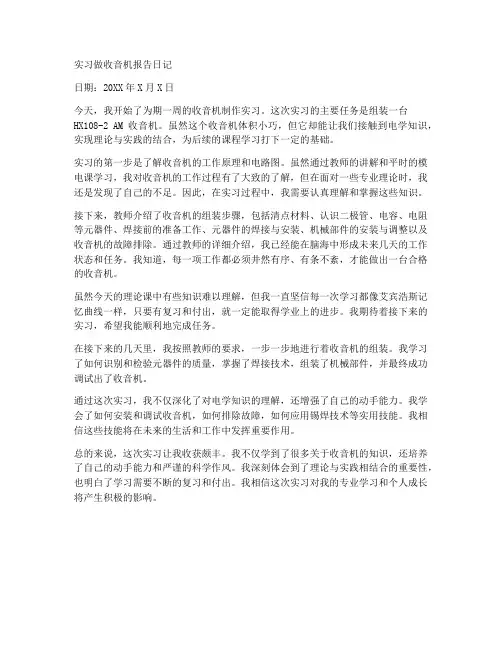

实习做收音机报告日记
实习做收音机报告日记日期：20XX年X月X日今天，我开始了为期一周的收音机制作实习。
这次实习的主要任务是组装一台HX108-2 AM收音机。
虽然这个收音机体积小巧，但它却能让我们接触到电学知识，实现理论与实践的结合，为后续的课程学习打下一定的基础。
实习的第一步是了解收音机的工作原理和电路图。
虽然通过教师的讲解和平时的模电课学习，我对收音机的工作过程有了大致的了解，但在面对一些专业理论时，我还是发现了自己的不足。
因此，在实习过程中，我需要认真理解和掌握这些知识。
接下来，教师介绍了收音机的组装步骤，包括清点材料、认识二极管、电容、电阻等元器件、焊接前的准备工作、元器件的焊接与安装、机械部件的安装与调整以及收音机的故障排除。
通过教师的详细介绍，我已经能在脑海中形成未来几天的工作状态和任务。
我知道，每一项工作都必须井然有序、有条不紊，才能做出一台合格的收音机。
虽然今天的理论课中有些知识难以理解，但我一直坚信每一次学习都像艾宾浩斯记忆曲线一样，只要有复习和付出，就一定能取得学业上的进步。
我期待着接下来的实习，希望我能顺利地完成任务。
在接下来的几天里，我按照教师的要求，一步一步地进行着收音机的组装。
我学习了如何识别和检验元器件的质量，掌握了焊接技术，组装了机械部件，并最终成功调试出了收音机。
通过这次实习，我不仅深化了对电学知识的理解，还增强了自己的动手能力。
我学会了如何安装和调试收音机，如何排除故障，如何应用锡焊技术等实用技能。
我相信这些技能将在未来的生活和工作中发挥重要作用。
总的来说，这次实习让我收获颇丰。
我不仅学到了很多关于收音机的知识，还培养了自己的动手能力和严谨的科学作风。
我深刻体会到了理论与实践相结合的重要性，也明白了学习需要不断的复习和付出。
我相信这次实习对我的专业学习和个人成长将产生积极的影响。

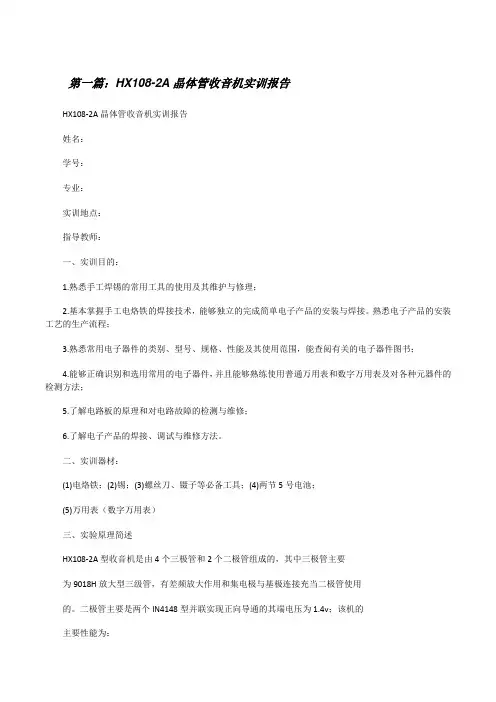

HX108-2A晶体管收音机实训报告[修改版]
![HX108-2A晶体管收音机实训报告[修改版]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/5042a694dc88d0d233d4b14e852458fb770b38fb.webp)
第一篇：HX108-2A晶体管收音机实训报告HX108-2A晶体管收音机实训报告姓名：学号：专业：实训地点：指导教师：一、实训目的：1.熟悉手工焊锡的常用工具的使用及其维护与修理；2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程；3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书；4.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表及对各种元器件的检测方法；5.了解电路板的原理和对电路故障的检测与维修；6.了解电子产品的焊接、调试与维修方法。
二、实训器材：(1)电烙铁；(2)锡；(3)螺丝刀、镊子等必备工具；(4)两节5号电池；(5)万用表（数字万用表）三、实验原理简述HX108-2A型收音机是由4个三极管和2个二极管组成的，其中三极管主要为9018H放大型三级管，有差频放大作用和集电极与基极连接充当二极管使用的。
二极管主要是两个IN4148型并联实现正向导通的其端电压为1.4v；该机的主要性能为：频率范围：中波525～1605khz中频频率：465khz灵敏度：小于等于1.5mv/m26dbS/N选择性：大于等于20db 误差9kHZ电源：3v(1.5v干电池二节)静态电流无讯号时消耗电流输出功率大于等于180mW（10%失真时）HX108-2A型晶体管收音机电路原理图（见收音机附表）四、实训内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法；(4)学习万用表的使用方法和对元器件的检测方法；(5)了解电路板的原理和对电路故障的检测与维修。
五、实验步骤：(一)发收音机装配零件，检查和熟悉各种零件首先根据元器件清单（见收音机附表）清点所有元器件，并用万用表粗测元器件的质量好坏。
再将所有元器件上的漆膜、氧化膜清除干净，然后进行搪锡（如元器件引脚未氧化则省去此项），最后将电阻、二极管进行弯脚。
基于HX108-2型收音机的生产实习报告
基于HX108-2型收音机的生产实习报告《生产实习》设计报告系别：自动化专业班级：12级自动化一班学生姓名：罗永恒指导教师：赵延明（实习时间：2015 年7月6日——2015 年7月17日）湖南科技大学信息与电气工程学院目录1．实习目的 (2)2．实习任务描述和要求 (2)3．实习报告内容 (2)3.1 HX108-2型收音机原理 (2)3.2 HX108-2型收音机电路图设计 (3)3.2.1HX108-2型收音机原理 (3)3.2.2变频和本振电路 (3)3.2.3中频放大电路 (4)3.2.4检波电路 (4)3.2.5自动增益控制电路 (4)3.2.6 低功放及输出级电路 (5)3.3 HX108-2型收音机电路图PCB设计 (5)3.3.1 原理图设计流程 (5)3.3.2 PCB设计流程 (5)3.4收音机硬调试过程 (6)4．总结 (6)参考文献…………………………………………………………………………页码附录1收音机完整硬件电路图…………………………………………………页码附录2收音机PCB文件…………………………………………………………页码（要求：目录题头用三号黑体字居中书写，隔行书写目录内容。
目录中各级题序及标题用小四号黑体，西文字体使用Times New Roman字体）1．生产实习目的通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；按照图纸焊接元件，组装一台收音机，并掌握其调试方法；掌握用protel99或者altium designer 绘制收音机电路图和PCB ；了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；通过电路图，初步掌握初步的焊接技术及对故障的诊断和排除；学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；2. 生产实习任务描述和要求任务描述：第18 周（7.6~7.10）画收音机原理图、制板并验收；第 19 周（7.13~7.17）焊接收音机电路板并验收；要求：1. 焊接整齐，元件焊点无虚焊和漏焊现象；收音机各部分按操作流程安装整齐、规范；安装电池后能正常开机，至少收到 1 个清晰的电台；收到 2 个或以上的电台，至少收到1 个清晰的电台。
资料查询总结报告
资料查询总结报告第一篇：资料查询总结报告电工电子实习资料查询总结报告专业********** 学号 ******** 姓名******这周开展了电工电子实习，通过这次实习我对无线电通信的理论知识有了一定的理解和认识，提高了学习兴趣。
为进一步增强对电子技术的理解，我通过查询中国知网，百科网等输入“收音机组成及工作原理”，“收音机的发展趋势”等关键字搜索到参考文献数百篇，其中对本报告有利用价值的文献有30篇。
另外在百度文库，、道客巴巴和豆丁网等处也搜到关于收音机调试以及声控延时电路特点的设计报告。
最后根据所查资料得出了如下总结报告：一、HX108-2收音机原理：HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）；体积：122×66×26。
电原理图如附图2.1所示。
由图可见，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。
与此同时，由变频管V1、振荡线圈Tr2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1的发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频（465KHZ）分量，经过中周Tr3（内含谐振电容），选出所需的中频（465KHZ）分量，并耦合到中放管V2的基极。
图中电阻R3是用来进一步提高抗干扰性能的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。
中放是由V2、V3等元器件组成的两级小信号谐振放大器。
通过两级中放将混频后所获得的中频信号放大后，送入下一级的检波器。
收音机实习报告汇总八篇
收音机实习报告汇总八篇收音机实习报告篇1一、实习目的：(1) 学习识别简单的电子元件与电子线路；(2) 学习并掌握收音机的工作原理；(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法；二、实验器材及介绍：(1) 收音机零件一套。
(2) 电烙铁。
(3) 螺丝刀、镊子、剪刀等必备工具。
(4) 松香和锡。
(5) 两节5号电池。
三、实验原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
四、实验步骤：1. 对照元件清单目录表检察元件是否齐全；初始步骤得慎重对待，因为到时候怕焊到一半的时候去找器件，而且如果拿别人的器件的话，又会影响别人焊板子的速度，所以得仔细检查器件，并测试元器件是否损坏。
比如：A.输入变压器的检测:要注意在用万用表测试的时候一定要有阻值，而且比较小，如果万用表无限时，则说明电阻无穷大，则输入变压器有问题，得换个新的。
B.磁棒线圈的检测:要注意用万用表的二极管档来检测a和b是否导通，c和d是否导通，这个检测方法是最快有效的方法。
C.电阻的检测：要注意将万用表拨到适当的位置，这样方便读数，减低误读，从而提高焊板子的速度。
2. 识别各种元器件以及学习收音机调频调幅的工作原理；这个过程在实验原理部分已经阐述过了，此处就不多重复。
3. 按照电路图将元器件焊接在与之对应的位置处；4. 焊板子的过程；这个过程如果熟练的话，焊板子是非常快且轻松的过程，一人专门焊板子，一人专门递元器件，合作焊接这样焊接的效率才比较高。
5. 装配完毕后，通电进行测试，若各项功能齐全则进行下一步，若存在缺陷则用万用表进行检查并纠正；A. 首先检测是否通电，起码二极管也要亮；B. 检测a、b、c、d测试点的电流情况；C.检测焊盘是否有松动的情况；D.以a、b、c、d为基点，用万用表的二极管档分别测试与其相同的地方是否都导通，确保整个电路导通，防止局部短路；E.用万用表二极管档检测铜线的端点是否导电，并且检测分清楚 a、b、c、d到底是哪几根铜线；6. 把焊接好的电路板与外壳组装；7. 检查验收。
HX108(2型收音机实习报告)-
HX108（2型收音机实习报告）-实习报告实习性质:通信电工课程实习学生姓名:xxx专业班:xxx讲师:唐丽君，李世宏实习时间:6月9日，XXXX-6月13日，XXXX实习地点:4教学楼4 6月9日，XXXX-6月13日，XXXX 4教学楼4 6月9日，XXXX-6月13日，XXXX2.3实习基本信息实习地点:4206教室训练将分别在上午和下午举行。
团队成员安排:、冯永兰、韩寒、何军、康、李娟、、欧静、邱静、实习安排:(1)领料、原理说明、安装说明、安装和焊接工作(2)焊接安装、故障排除和无线电调试(3)每个人都应在一周内完成收音机的焊接和收音机的实习报告1信息工程学院“通信电工”课程实习报告2.4硬件、软件环境硬件环境(如下表所示):表2.1组件列表名称中档电阻二极管三极管扬声器电解电容输出变压器电位计拔出圆盘收音机前盖周边板正极板钉子数量4 13 3 7 1 4 1 1 1 1 1 2 4名称双工电容磁棒支架连接导体5号电池元件板电容器磁棒线圈输入变压器印刷电路板收音机后盖调谐圆盘负簧的数量为1、4、1至10、1组、1件、1件、2个软件环境:Windows 7系统、Microsoft Word 2007系统软件3实习内容3.1无线电工作原理无线电是接收机，属于单向通信；分为调幅和调频(如图3.1所示) 调幅广播分为长波、中波和短波，信号分别由相应波段的无线电波传输中国只有两个宽带的中波和短波无线电广播。
用于中波广播的频带约为550千赫至1600千赫。
用于短波广播的频带约为2兆赫至24兆赫。
调频广播使用超短波(甚高频)无线电波传输信号。
国内广播电台使用的频率约为88兆赫至108兆赫，校园广播电台使用的频率约为70兆赫至88兆赫。
信号主要通过空间波传输收音机从广播电台发出的无线电波中取出音频信号，将其放大，然后通过扬声器恢复声音。
具体来说，从天线(磁棒)具有收集电磁波磁场的能力，而2则。
收音机实习报告汇总九篇
收音机实习报告汇总九篇收音机实习报告篇1上周我们完成了电工基本知识的实习，这周我们就要自己动手，完成收音机的焊接组装。
我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。
现在电工电子实习课正是学习如何把东西“装回去”，第一次要完成自己的小作品，心中难免有些激动。
下面让我来给你们分享一下这次实习的心得。
这一阶段的实习也是一周的时间，第一天我们就领到了收音机的组装零件，并在指导老师的讲解下，了解了组装收音机的一些基本知识，以及需要注意的地方，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。
这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
实习的目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
