简易通用型变频调速系统的安装与调试12
变频调速系统的调试
变频调速系统的调试变频器系统的调试工作，其方法步骤与一般的电气设备调试基本相同，应遵循“先空载、继轻载、后重载”的规律。
１．通电前的检查变频器系统安装、接线完成后，通电前应进行下列检查：1.1外观、构造检查包括检查变频器的型号是否有误、安装环境有无问题、装置有无脱落或破损、电缆直径和种类是否合适、电气连接有无松动、接线是否可靠等。
1.2绝缘电阻的检查一般在产品出厂时已进行了绝缘试验，因而尽量不要用绝缘电阻表（兆欧表）测试，万不得已，用绝缘电阻表测试时，要按以下要领进行测试，若违反测试要领，有时会损坏设备。
1.2.1主电路（1）准备500V绝缘电阻表。
（2）全部卸开主电路、控制电路等端子座和外部电路的连接线。
（3）用公共线连接主电路端子RSTUVW。
（4）用绝缘电阻表测试，仅在主电路公用线和大地（接地端子PE）之间进行。
（5）绝缘电阻表若指示5MΩ以上，就属正常。
1.2.2控制电路不能用绝缘电阻表对控制电路进行测试，否则会损坏电路的零部件。
测试仪器要准备高阻量程万用表。
（1）全部卸开控制电路端子的外部连接。
（2）进行对地之间电路测试，测量值若在1MΩ以上，就属正常。
（3）用万用表测试接触器、继电器等控制电路的连接是否正确。
2.通电检查在断开电动机负载的情况下，对变频器通电，主要进行以下检查：2.1观察显示情况各种变频器在通电后，显示屏的显示内容都有一定的变化规律，应对照说明书，观察其通电后的显示过程是否正常。
2.2观察风机变频器内部都有风机排出内部的热空气，可用手在风的出口处试探风机的风量，并注意倾听风机的声音是否正常。
2.3测量进线电压测量三相进线电压是否正常。
若不正常应查出原因，确保供电电源的正确。
2.4进行功能预置根据生产机械的具体要求，对照产品说明书，进行变频器内部各功能的设置。
2.5观察显示内容变频器的显示内容可以切换显示，通过操作面板上的操作按钮进行显示内容切换，观察显示的输出频率、电压、电压、负载率等是否正常。
变频器的安装与调试
变频器的安装与调试随着科技的进步和工业的发展，变频器得到了广泛应用。
变频器是一种将交流电转换为可变频率的设备，具有调速、减压和提高电机效率等优点。
本篇文章将重点探讨变频器的安装与调试，以帮助工程师和技术人员更好地进行相关工作。
一、前期准备在安装和调试变频器之前，首先需要进行一些前期准备工作，包括但不限于：1.了解相关技术和知识，熟悉变频器的基本工作原理和操作方法。
2.认真查看变频器的说明书，在了解其安装和调试方法的基础上，选择合适的安装和调试方案。
3.对变频器的电气系统和机械系统进行检查和清洁，确保其处于正常运行状态。
二、安装变频器的安装是变频器使用中的重要环节，其好坏直接影响到后期的工作效果。
所以在进行安装之前，我们需要注意以下几点：1.选择合适的安装位置和支撑点，避免出现安装不稳或安装位置过于狭窄的问题。
一般情况下，变频器的安装高度应该与地面相等，以便于日后的检修和维护。
2.连接电源之前，需要对变频器的电气连接进行检查。
应当保证变频器的电气连接与其它设备连接的正确性。
3.在连接电源之后，需要对变频器的工作状态进行检查。
检查包括是否有异常声音、温度是否过高、电机是否转动等，并对异常情况进行解决。
三、调试变频器的调试是保证变频器正常运行的关键环节，好的调试可以使变频器的运行效果更加出色。
因此，我们应该重视变频器的调试工作，在此过程中，应该做到以下几点：1.对变频器的参数进行设置，包括变频器的频率、电压、电流、速度等参数。
应该根据实际情况进行设置，并记录下所有设置参数。
2.进行负载测试，测试过程中需要对变频器和负载的状态进行实时跟踪，确保其运行稳定，不出现错误。
3.对变频器的安全保护功能进行测试，包括短路保护、过载保护、过压保护等功能的测试。
4.测试完毕后，将所有测试参数记录下来，以供后期的维护和更换。
四、安全保障在变频器的安装和调试过程中，我们需要注意安全事项，包括但不限于：1.在连接电源和操作变频器之前，必须断开电源，并使用电压表检查是否有电压输出。
#变频调速系统调试
变频器调速系统的调试与维修马孝伟编目录一.变频调速系统的调试 (2)1.1 通电前的检查 (2)1.2 变频器的功能预置 (2)1.3 电动机的空载实验 (3)1.4调速系统的负载实验 (3)二. 变频器的维修与检查 (3)2.1测量变频器电路时仪表类型的选择 (3)2.2变频器的维修 (3)2.3变频器的故障检测常用方法 (4)2.4变频器的检查 (4)三.变频器的保护功能及故障诊断 (6)3.1保护功能 (6)3.2保护功能动作时的诊断 (6)3.3变频器的故障检修 (6)一.变频调速系统的调试变频器调速系统的调试工作，没有规定的步骤，只是一般应遵循”先空载、继轻载、后满载“的规律。
1.1通电前的检查变频器安装、接线完成后，通电前应进行下列检查：⑴外观、构造检查。
包括检查变频器的型号是否有误、安装环境是否有问题、装置有无脱落或破损、电缆直径和种类是否合适、电气连接有无松动、接线有无错误、接地是否可靠等。
⑵绝缘电阻的检查。
测量变频器主电路绝缘电阻时，必须将所有输入端(R、S、T>和输出端<U、V、W）都连接起来后，再用500V兆欧表测量绝缘电阻，其值应在10MΩ以上，而控制电路的绝缘电阻应用万用表的高阻挡测量，不能用兆欧表或其他又高压的仪表测量。
⑶电源电压检测。
检查主电路电源电压是否在容许电源电压值以内。
1.2 变频器的功能预置变频器在和具体的生产机械配用时，需根据该机械的特性与要求，预先进行一系列的功能设定(如基本频率、最高频率、升降时间等>，这称为预置设定，简称预置。
功能预置的方法主要有以下两种：⑴手动设定，也叫模拟设定，是通过电位器或多极开关设定。
⑵程序设定，也叫数字设定，是通过编程的方式进行设定。
多数变频器的功能预置采用程序设定，通过变频器配置的键盘实现。
⒈变频器的键盘配置不同的变频器的键盘配置及各键的名称差异很大，归纳起来有以下几种：⑴模式转换键。
用来更改工作模式，主要有显示模式、运行模式及程序设定模式等。
变频器安装调试方法及技巧
变频器安装调试方法及技巧摘要：变频器是精密设备，安装和调试必须遵守操作规范，才能保证变频器长期安全可靠地运行。
安装变频器时要考虑变频器工作场所的温度、湿度、灰尘、振动等情况；使用变频器传动电动机，要考虑谐波抑制问题；变频器系统调试时，通电前先进行直观检查，通电后按空载→轻载→带负载步骤进行调试。
关键词：变频器；安装方法；调试方法变频器是精密设备，安装和调试必须遵守操作规范，才能保证变频器长期安全可靠地运行，发挥它良好的调速性能。
本文详细论述了变频器的安装和调试方法。
一、变频器的安装方法变频器装设的场所须满足以下条件：安装现场无腐蚀、易燃易爆气体、液体；无灰尘、漂浮性的纤维及金属颗粒；备有通风口或换气装置以排出变频器产生的热量；与易受变频器产生的高次谐波和无线电干扰影响的装置分离。
若安装在室外，必须单独按照户外配电装置设置。
变频器安装环境：温度要求在－１０℃～４０℃，湿度低于９０％的环境中工作，环境温度若＞４０℃，每升高１℃，变频器应降额５％使用；不能安装在有爆炸气体的环境里，否则有爆炸的危险；安装基础坚固无振动，避免阳光直射；无电磁干扰，安装空间散热良好。
变频器内部装有冷却风扇以强制风冷，为了使冷却循环效果良好，必须将变频器垂直安装，其上下左右与相邻的物品和档板必须保持足够的空间，便于维修检查。
选择主回路电缆时，须考虑电流容量、短路保护、电缆压降等因素。
一般情况下，变频器输入电流的有效值比电机电流大。
变频器的变流回路电路形式不同，输入功率因数也不同，使用交流电抗器和使用直流电抗器的情况下有不同的功率因数。
变频器与电机之间的连接电缆尽量短，传输电缆越长，电压降越大，可能引起电机转矩不足。
特别是变频器输出频率低时，其输出电压也低，线路电压损失所占百分比加大。
变频器与电机之间的线路压降不能超过额定电压的２％，根据这一规定来选择电缆。
变频器与电机之间敷设电缆时，要考虑变频器、电机的电压、电流及铺设距离，通过计算来确定选用何种截面的电缆。

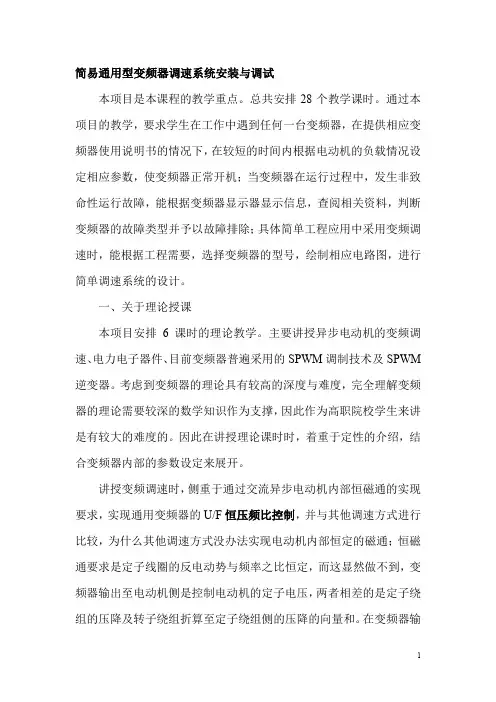

简易通用型变频器调速系统安装与调试
简易通用型变频器调速系统安装与调试本项目是本课程的教学重点。
总共安排28个教学课时。
通过本项目的教学，要求学生在工作中遇到任何一台变频器，在提供相应变频器使用说明书的情况下，在较短的时间内根据电动机的负载情况设定相应参数，使变频器正常开机；当变频器在运行过程中，发生非致命性运行故障，能根据变频器显示器显示信息，查阅相关资料，判断变频器的故障类型并予以故障排除；具体简单工程应用中采用变频调速时，能根据工程需要，选择变频器的型号，绘制相应电路图，进行简单调速系统的设计。
一、关于理论授课本项目安排6课时的理论教学。
主要讲授异步电动机的变频调速、电力电子器件、目前变频器普遍采用的SPWM调制技术及SPWM 逆变器。
考虑到变频器的理论具有较高的深度与难度，完全理解变频器的理论需要较深的数学知识作为支撑，因此作为高职院校学生来讲是有较大的难度的。
因此在讲授理论课时时，着重于定性的介绍，结合变频器内部的参数设定来展开。
讲授变频调速时，侧重于通过交流异步电动机内部恒磁通的实现要求，实现通用变频器的U/F恒压频比控制，并与其他调速方式进行比较，为什么其他调速方式没办法实现电动机内部恒定的磁通；恒磁通要求是定子线圈的反电动势与频率之比恒定，而这显然做不到，变频器输出至电动机侧是控制电动机的定子电压，两者相差的是定子绕组的压降及转子绕组折算至定子绕组侧的压降的向量和。
在变频器输出频率较高时，这一压降基本可以忽略不计。
但当输出频率较低时，这一压降就不能忽略了。
这就引出了另一个变频器的重要参数：低频电压补偿（或低频转矩补偿）。
在不同型号变频器中，这两个参数的表现模式不完全一致，从而引出变频器这两个参数的设定问题。
关于SPWM调制问题，切入点在变频器怎样在改变输出频率变化的同时，实现输出电压的变化（改变调制波的频率与幅值）。
采用图解法讲授面积相等法实现正弦波输出。
在这一知识点中应提出载波频率这一变频器的重要参数，结合载波频率讲授，告知这一参数设定的注意点：例如载波频率高时，输出波形越趋近于正弦波，但由此产生的高次谐波干扰就比较大，且漏电流比较大（案例无锡太极集团簇绒机调试说明）等知识点。
VM1000B 通用变频器 简版用户手册说明书
VM1000B 通用变频器简版用户手册资料下载前言感谢您选用本公司VM1000B通用变频器产品.本用户手册为您提供VM1000B通用变频器产品的技术规格、安装操作说明及功能参数表，在安装、运行、维护或检查之前，敬请认真阅读。
特别提醒，请务必在阅读及理解了本手册的安全注意事项后再使用该产品，并且要确保相关电气安装测试人员的从业资质符合劳动监管部门的规定，产品使用电气和环境条件符合国家有关标准。
在对产品通电之前，务必确认接线是否正确；在正常运行使用产品之前，需要通过调试确保电机的转向符合要求。
在产品的安装、使用过程中以及进行维护时，若需要对产品的功能、性能、其他技术问题和安全注意事项进行咨询，请按照本手册中的服务热线电话与本公司客户服务中心联系（请查看手册封页）。
由于本公司的产品不断升级造成的内容变更，恕不另行通知。
目录前言............................................................................................................... - 1 -安全注意事项................................................................................................ - 3 -第一章产品信息 .......................................................................................... - 5 -1.1技术规范表 (5)1.2产品铭牌 (7)1.3型号说明 (7)1.4产品选型规格表 (8)第二章安装................................................................................................ - 10 -2.1单相220V整机结构尺寸（单位：MM） (10)2.2三相220V整机结构尺寸（单位：MM） (12)2.3三相380V整机结构尺寸（单位：MM） (14)2.4键盘&托盘结构尺寸（单位：MM） (17)2.5主回路端子及功能 (18)2.6控制回路端子及功能 (19)第三章面板显示与操作............................................................................. - 23 -3.1显示界面介绍 (23)3.2指示灯及按键功能 (24)第四章功能参数表 .................................................................................... - 25 -4.1基本参数组 (25)4.2故障记录参数组 (48)4.3监视参数组 (49)第五章通讯协议 ........................................................................................ - 51 -5.1控制命令地址 (51)5.2参数状态地址 (52)5.3变频器状态及故障描述 (53)5.4EEPROM地址说明 (54)第六章故障诊断及对策............................................................................. - 55 -6.1故障代码详述 (55)6.2故障诊断及对策 (58)保修说明 ..................................................................................................... - 59 -保修卡 ......................................................................................................... - 60 -安全注意事项■手册警示标识定义危险: 表示如果违反了正确提示，将极可能会导致死亡或严重人身伤害。
变频器的安装和调试技巧
变频器的安装和调试技巧变频器是一种用于调节电动机转速的设备，广泛应用于工业领域。
准确的安装和调试是确保变频器正常运行的重要步骤。
本文将介绍变频器的安装和调试技巧，以帮助读者更好地理解和操作该设备。
一、安装前的准备工作在安装变频器之前，需对以下几个方面进行准备。
1. 确定位置：选择一个干燥、通风良好、湿度适宜的位置安装变频器，远离易燃、易爆等危险物质。
2. 供电电源：确保有稳定可靠的供电电源，电源的额定电压和变频器的额定电压需一致。
3. 接地保护：要对变频器进行可靠的接地保护，以确保设备的安全运行。
4. 线路布置：在安装过程中，要将输入电源线与输出电源线分开布置，减少互相干扰的风险。
二、变频器的安装步骤根据变频器的类型和规格有所不同，但一般的安装步骤如下所示。
1. 固定变频器：使用螺丝将变频器固定在设定位置上，确保稳固可靠。
2. 连接电源线：根据设备需要，正确连接输入电源线和输出电源线，并注意电源线的绝缘与固定。
3. 接线调整：根据设备的接线图，正确连接控制信号线、传感器线和电机线等，确保接线正确。
4. 引线保护：在接线完成后，使用绝缘套管等材料对引线进行保护，避免磨损或短路。
5. 通电测试：在完成上述安装步骤后，进行通电测试，确认变频器能正常工作。
三、调试过程中的注意事项变频器的调试是确保设备能正常运行的关键环节。
以下是调试过程中需要注意的事项。
1. 参数设置：根据实际需要，正确设置变频器的基本参数，如额定电压、额定电流、频率范围等。
2. 转速调节：通过变频器控制面板或远程控制设备，对电动机的转速进行调节，确保运转平稳。
3. 保护功能：检查变频器的保护功能是否正常，包括过载保护、短路保护和过热保护等。
4. 输出电流：根据设备需要，监测变频器的输出电流，确保符合设定要求。
5. 故障排除：在调试过程中，如发现任何故障或异常情况，要及时排除和修复，确保设备正常运行。
四、安全注意事项在变频器的安装和调试过程中，必须要注意以下几个安全事项。
通用型变频器调试的步骤(精)
通用型变频器调试步骤以及通讯过程通用型变频器调试的基本步骤如下：一、变频器的空载通电1 将变频器的接地端子接地。
2 将变频器的电源输入端子经过漏电保护开关接到电源上。
3 检查变频器显示窗的出厂显示是否正常, 如果不正确, 应复位, 否则要求退换。
4 熟悉变频器的操作键。
一般的变频器均有运行(RUN 、停止(STOP 、编程(PROG 、数据P 确认(DATAPENTER 、增加(UP、▲ 、减少(DOWN、" 等6个键, 不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY 、复位(RESET 、寸动(JOG 、移位(SHIFT 等功能键。
二、变频器带电机空载运行1 设置电机的功率、极数, 要综合考虑变频器的工作电流。
2 设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率, 由于变频器自身的最高频率可能较高, 当电动机容许的最高频率低于变频器的最高频率时, 应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线, 应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的 VPf 类型图和负载特点, 选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择, 用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载, 要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能, 使电机输出的转矩能满足生产负载启动的要求, 要调整启动转矩。
在异步电机变频调速系统中, 转矩的控制较复杂。
在低频段, 由于电阻、漏电抗的影响不容忽略, 若仍保持VPf 为常数, 则磁通将减小, 进而减小了电机的输出转矩。
为此, 在低频段要对电压进行适当补偿以提升转矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
___电机驱动与伺服控制_课程 单元测试卷
简易通用型变频器安装与调试 单元
班级__________ 学号______________ 姓名__________ 分数__________
一、 单选题（3分×10）
1． 变频器按照直流电源的性质分类有：（ ） 。
A ．平方转矩变频器
B ．电流型变频器
C ．高性能专用变频器
D ．交直交变频器
2． 对电动机从基本频率向上的变频调速属于（ ）调速。
A ．恒功率
B ．恒转矩
C ．恒磁通
D ．恒转差率
3． 由于受到电解电容的容量和耐压能力的限制，滤波电路通常由两组电容器（ ）组成。
A ．并联
B ．串联
C ．先串联再并联
D ．先并联再串联
4． 对于风机类的负载宜采用（ ）的转速上升方式。
A ．直线型
B ．S 型
C ．正半S 型
D ．反半S 型
5． 三相异步电动机的转速n 为（）。
A ．160f p
B ．160p (1)f S
C ．1f 60p
D ．以上都不是 6． 正弦波脉冲宽度调制英文缩写是（ ）。
A ．PWM
B ．PAM
C ．SPWM
D ．SPAM
7． 在U/f 控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（）功能。
A ．频率偏置
B ．转差补偿
C ．转矩补偿
D ．段速控制
8． 高压变频器指工作电压在（）kV 以上的变频器。
A ．3
B ．5
C ．6
D ．10
9． 对于变频器调速系统的调试工作，大体应遵循的原则：（ ）。
A ．先空载.继轻载.后重载
B ．先重载.继轻载.后空载
C ．先重载.继空载.后轻载
D ．先轻载.继重载.后空载
10．变频调速过程中，为了保持磁通恒定，必须保持（）。
A ．输出电压U 不变
B ．频率f 不变
C ．U/F 不变
D ．U ·f 不变
二、多选题（2分×5）
1． 变频器参数基本设定项包含有：（ ）。
A ．加速时间
B ．电子过电流保护
C ．启动频率
D ．矢量控制
2．异步电动机的矢量控制是建立在动态模型的基础上的。
其数学模型可以表示为以（）为两个输入量，转速和磁链为两个输出变量的控制系统。
A．电压B．电流C．频率D．功率
3．变频器的外配器件中（）用于抗干扰。
A．短路器B．制动电阻C．输入滤波器D．输出滤波器
4．变频器采用多段速时，需预置以下功能：（）。
A．模式选择B．多段速设定C．直流制动时间D．直流制动电压
5．变频器加速时间设定过小，会产生什么现象？（）
A．烧坏电机B．烧坏变频器
C．增加电动机的电流D．引发电流速断保护功能动作
三、判断题（2分×5)
1．电动机在变频运行中，由于达到某个频率时发生机械共振，无须把这些共振频率回避。
（）
2．在变频器输入信号的控制端中，可以任选两个端子，经过功能预置作为升速了降速用。
（）3．IGBT的开关频率、动作速度比BJT快得多。
（）
4．逆变器是变频器的核心（）
5．BJT的hFE越大，管子的驱动电路功率越大。
（）
四、简答题（5分×6)
1．电流源型变频器主电路
2．串行通信
3．载波频率
4．伺服控制系统（Servo control system）
5．并行通信
6．频率给定信号（频率指令信号或频率参考信号）
五、名词解释(2分×5）
1．直流调速（DC Controler/motor）
2．三线控制
3．交流变频调速（AC inverter/motor）
4．同步通信
5．TCP/IP协议
六、综合题(10分)
1．现有一三相电机、西门子PLC、MM440变频器与触摸屏，要求建立一PLC、触摸屏及变频器通信控制系统，在触摸屏上进行操作，通过通讯方式对PLC进行控制，变频器控制电机运行。
完成以下功能:
a）在触摸屏上点击启动按键，变频器开始启动运行。
b）在触摸屏上点击加速按键，变频器开始加速运行。
c）在触摸屏上点击减速按键，变频器开始减速运行。
d）在触摸屏上点击停止按键，变频器停止运行。
（参考接线图）。
