2020年中考物理复习专题力学作图解析版附答案
2020年中考物理复习专题力学作图解析版一、作图题（共25题；内容包含重力、弹力、摩擦力、浮力、杠杆的力臂及最小力问题及滑轮组的绕法）1.请在图中画出足球所受重力的示意图。
【解析】【解答】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：【分析】过重心画一条带箭头的竖直向下的有向线段，用G表示即可.2.重力为30N的圆球沿斜面滚下，在图中画出该球所受重力的示意图。
【解析】【解答】重力G的作用点在重心，方向是竖直向下，如图所示：【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。
3.如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．【解析】【解答】由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，过重心分别作竖直向上和向下的带箭头的线段，并标上支持力F 和重力G。
示意图如下：【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。
4.在图中画出被拉长的弹簧对手指的弹力的示意图。
【解析】【解答】根据力的示意图的定义，将弹簧对手指弹力的方向、作用点表示出来即可。
【分析】首先对物体进行受力分析，看物体受几个力，再分析力的大小、方向和作用点，最后按照画图的要求画出各个力.5.如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。
在图中画出铅笔所受弹力的示意图。
【解析】【解答】解：由图可知：铅笔受竖直向上的弹力和手对它竖直向下的弹力；如图所示：。
【分析】常见的弹力方向是垂直接触面指向受力物体，如果接触面不是平面的话需要垂直曲面的切面；有些接触的物体它们之间有没有弹力需要我们根据平衡条件进行判断.6.用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。
【解析】【解答】解：在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的支持力N（弹力）、水平向左的摩擦力f，力的作用点画在重心上。
【分析】首先对物体所受的力进行正确的分析，顺序是：重力一定有，弹力看四周，分析摩擦力，不忘液气浮，再结合力的示意图的画法画出各力即可.7.如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上)【解析】【解答】如图所示重力作用在重心上，方向竖直向下，当小车A与正前方的墙碰撞时，由于物块B具有惯性要保持原来的运动状态向右运动，此时物块相对于小车向右运动，因此会受到向左的摩擦力。
【分析】重力的方向总是竖直向下的，过重心画一个带箭头的竖直向下的力即可.首先根据惯性判定B的运动方向，然后根据运动方向判断摩擦力的方向，再根据力的示意图的画法画出摩擦力.8.如图所示，物块在斜面上匀速下滑。
请画出物块受到的摩擦力的示意图和重力的示意图。
【解析】【解答】物块在斜面上匀速下滑，摩擦力方向沿斜面向上，作用点在物体的重心，用f表示，重力的方向竖直向下，用G表示，如图所示；【分析】物体受到的重力G竖直向下、滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图.9.木块A沿着斜面向上运动如图，请在图中作出木块A受到的滑动摩擦力的示意图。
【解析】【解答】解：木块A沿着斜面向上运动，所受滑动摩擦力平行于斜面向下，作用点在接触面上。
滑动摩擦力的示意图如图所示：【分析】摩擦力：两个互相接触的物体，当它们要发生或已经发生相对运动时，就会在接触面是产生一种阻碍相对运动的力，这种力就叫摩擦力.10.如图所示，物体沿斜面匀速下滑，请画出物体受力示意图（O为物体的重心）。
【解析】【解答】解：物体在斜面上匀速下滑，分析可知，物体受到重力、支持力、摩擦力三个力的作用；重力的方向竖直向下，支持力的方向垂直于斜面向上，摩擦力的方向沿斜面向上，三个力的作用点都画在物体的重心上。
物体受力示意图如下：【分析】物体在斜面上匀速下滑，受到重力、支持力、摩擦力，再结合力的示意图的画法画出即可. 11.如图所示，一重为G的木块，用一水平压力F压在平整竖直粗糙墙面上，请作出木块对墙面的压力和木块受到的摩擦力的示意图。
【解析】【解答】解：木块对墙面的压力和木块受到的摩擦力的作用点均在木块与墙面的接触面的中点上；木块对墙面的压力方向水平向左，木块受到的摩擦力方向竖直向上，过木块的作用点，分别沿水平向左和竖直向上的方向画一条有向线段，分别用F和f表示，如图所示：【分析】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边，据此作图即可.12.质量为0.5kg的小球漂浮在水面上，请在图中画出小球所受浮力和杯子对斜面压力示意图。
【解析】【解答】解：小球重力G＝mg＝0.5kg×10N/kg＝4.9N，小球在水中静止时处于漂浮状态，此时浮力等于重力，所受到的浮力的作用点在重心，方向是竖直向上的。
在物体和斜面的接触面上找一点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F压。
如图所示：【分析】小球漂浮，F浮=G=mg，结合力的示意图的画法画出即可，注意垂直作用在物体表面上的力叫压力.13.青蛙静止在水面上，请作出青蛙的受到的浮力；【解析】【解答】青蛙漂浮在水面上，物体受到的浮力与重力是一对平衡力，大小相等、方向相反。
如图所示。
故答案为：。
【分析】青蛙漂浮在水面上，物体受到的浮力等于重力。
14.如图所示，杠杆在力F l、F2的作用下处于平衡状态，L2是力F2的力臂，画出力F2的示意图。
【解析】【解答】解：过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：【分析】在杠杆上，力和力臂相垂直。
15.请画出图中力F的力臂，并以“l”表示。
【解析】【解答】已知支点O，延长F画出力的作用线，从支点向力F的作用线作垂线段，即可作出其力臂l，如图所示：【分析】从支点向力F的作用线作垂线段，即可作出其力臂l.16.如图所示，轻质杠杆OA可绕O点转动．请在图中画出杠杆OA的动力臂L．【解析】【解答】过支点O作垂直到F A的垂线，垂足与交点的距离即为力臂L。
如图所示：【分析】力的作用线沿绳子方向，过支点作力的作用线的垂线，即为力臂.17.如图是一个简易压水泵．整个手柄是一个弯曲的杠杆．图中箭头表示此时活塞向下运动．请在图上标出支点O，画出作用在手柄上的最小动力F1，并作出的力臂L1【解析】【解答】根据杠杆的平衡条件可知，当力最小时就是力臂最大时，力臂是支点到力的作用线的距离，支点与力的作用点的连线的线段为最大的力臂，此时的力最小。
【分析】力臂最大时力最小，支点与力的作用点的连线的线段为最大的力臂.18.如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
【解析】【解答】解：由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，力垂直于杠杆向上，支点O与最小作用力F如图所示：【分析】根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长.19.如图杠杆B点挂一重物G，要使杠杆在图示位置平衡，画出最小力的示意图和力臂【解析】【解答】在杠杆上，A点到支点的距离最远；连接支点O点和A点，然后通过A点作OA的垂线段，标上箭头表示力F，这个力就是最小的力，如下图：【分析】（1）根据杠杆的平衡条件可知，动力臂最长，动力最小；（2）以杠杆的支点到力的作用点为动力臂时动力臂最长，只需找到这条最长的线段即可。
20.如图所示，在课桌的边缘C点用最小的力F把桌腿B抬离地面，请在C点画出这个力的示意图，并标出它的力臂L。
【解析】【解答】解：连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如下图所示：【分析】根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长.21.在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。
试画出这个力F1的示意图和力臂L1及物体重力的示意图。
【解析】【解答】解：（1）由杠杆平衡条件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在A点，因此OA作为动力臂最长；为使杠杆平衡在图中所示的位置，动力的方向应向上；所以，过A点垂直于OA做斜向左上方的力F1，即为最小的力的示意图；（2）重力的方向是竖直向下的，过物体的重心画一条带箭头的竖直向下的有向线段，用G表示，即为物体重力的示意图，如下图所示：【分析】根据杠杆平衡的条件，F1 L1＝F2 L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长. 重力的方向总是竖直向下的，过重心画一个带箭头的竖直向下的力即可.22.如图所示，三个滑轮组成滑轮组，请用笔画线在图中画出使用该滑轮组时最省力的绕线方法.【解析】【解答】由图可知，一个定滑轮和两个动滑轮，最多可以有4根绳子承担动滑轮和物重，即n=4，根据“奇动偶定”，从定滑轮钩子开始从内到外绕绳子，绳子末端标上箭头，写上F。
如图：【分析】在滑轮组中，与动滑轮接触的绳子的段数越多，那么这个滑轮组就越省力，但是也越废距离。
23.一个同学站在地面上，要利用如图所示的滑轮组提升重物，已知物重900N，而绳子最多只能承受400N 的拉力。
请你帮他在图中画出符合要求的绳子绕法。
【解析】【解答】由于人在地上，滑轮组的绳子向下，绳子的最大拉力为400N，若拉动900N，最少需要3股绳子，如图。
【分析】根据人的位置组装滑轮组，滑轮组的绳子组装符合实际情况。
24.如图，有三个滑轮，请在图中画出最省力且又能改变动力方向的绳子绕法。
【解析】【解答】由于要求既可以省力又可以改变力的方向，所以绳子自由端拉力的方向必须向下，则绳子从动滑轮上面的挂钩开始绕起，如图所示：。
【分析】在滑轮组中，与动滑轮接触的绳子的段数越多，那么这个滑轮组就越省力，但是也越费距离。
25.一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。
【解析】【解答】解：要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，依次绕过上面的定滑轮、下面的动滑轮，如图所示：【分析】与动滑轮连接的绳子能分担物体的重力，所以与动滑轮相连的绳子的股数越多越省力，但还要注意对拉力方向的要求。
物理中考光学力学电磁学作图题大全(附解析)
作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。
2020年中考物理总复习试卷：力学(含答案解析)
2020年中考物理总复习试卷：力学一、单选题（本大题共8小题，共24.0分）1.如图所示的实例中，为了增大压强的是()A. 安全锤一端做成锥形B. 坦克的履带非常宽大C. 铁轨下铺放很多轨枕D. 滑雪板的面积比较大2.如图中甲、乙、丙、丁四根弹簧完全相同，甲、乙左端固定在墙上，图中所示的力F均为水平方向，大小相等，丙、丁所受的力均为一条直线上，四根弹簧在力的作用下均处于静止状态，其长度分别是L甲、L乙、L丙、L丁，下列选项正确的是()A. L甲<L丙L乙>L丁B. L甲=L丙L乙=L丁C. L甲<L丙L乙=L丁D. L甲=L丙L乙>L丁3.如图所示，木块竖立在小车上，随小车一起以相同的速度向右做匀速直线运动，不考虑空气阻力，下列分析正确的是()A. 小车的运动速度增大，则它的惯性也随之增大B. 小车受到阻力突然停止运动时，那么木块将向左倾倒C. 小车对木块的支持力与木块受到的重力是一对平衡力D. 木块对小车的压力与小车对木块的支持力是一对平衡力4.下列说法中正确的是()A. 压力越大，压强一定越大B. 受力面积越小，压强一定越大C. 受力面积不变，物体的重量越大，压强一定越大D. 压力不变，受力面积越大，压强一定越小5.生活中有很多地方涉及物理知识，下列说法正确的是()A. 推箱子不动，是因为推力小于摩擦力B. 甲乙两人在小车上静止，甲推乙，两人都后退，说明力的作用是相互的C. 乒乓球能被球拍击回是因为乒乓球太轻，没有惯性D. 如图的过程中，摩擦力会变大6.人类发射的探测器已飞出了太阳系，如果探测器所受外力全部消失，那么探测器将()A. 落回地球B. 飞向太阳C. 绕地球运动D. 做匀速直线运动7.下列说法正确的是()A. 在平衡力作用下，物体一定处于静止状态B. 彼此不互相接触的物体不可能产生力的作用C. 力的作用效果是改变物体的运动状态或使物体发生形变D. 力的三要素完全相同的两个力，一定是一对平衡力8.如图所示的两个容器放在水平桌面上，它们的质量和底面积均相同，容器中分别装有甲、乙两种液体且液面在同一高度。
(中考物理)考点20 力学作图——备战2020年中考物理考点一遍过
一、作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。
可以采用“三定三标”的方法，具体步骤如下：1．先确定研究对象即受力物体受到哪些作用。
2．“三定”（1）定作用点：在受力物体上面出作用点，不能画在受力物体的外面，更不能画在施力物体上。
如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。
（2）定方向：以作用点为起点，沿力的方向画线段。
注意题中关于方向的关键词如“水平”“竖直”等，并及时链接已有的力学知识，如重力方向竖直向下，摩擦力方向与物体相对运动的方向相反，压力方向与支持面垂直等。
（3）定长度：在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。
3．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。
（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。
摩擦力一般用“f”表示。
（3）标数值和单位：在箭头旁边标上力的数值和单位。
4．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般重力要画在物体的重心上，压力要画在被压物体的表面上；当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。
（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。
根据要求画出需要画的力，不要“画蛇添足”地画出不存在的力。
二、杠杆力臂的作法1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。
2．力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂。
总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号。
中考物理真题分类练习——力学作图【答案】
中考物理真题分类练习——力学作图【答案】1.（2020潍坊，16）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。
2.（2020襄阳，20）请画出木块所受重力的示意图。
3.（2020巴中，27）如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。
4.（2020盐城，21）在图中画出小车受到重力的示意图。
5.（2020广东，15）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。
6.（2020广东，17）重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
7.（2020连云港，18）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
8.（2020济宁，18）请在图中画出跳水运动员对跳板的压力。
9.（2020泰州，22）如图乙所示，画出拉力F的力臂l和物体B所受重力G的示意图__________；10.（2020聊城，20）如图是起重机将货物吊起的情景.O 为支点，F 1为动力，F 2为阻力。
请画出阻力F 2的力臂l 2.11.（2020宿迁，18）下图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图。
12.（2020营口，24）如图甲所示是一种红酒开瓶器，图乙是其简化的示意图，O 是支点，2F 是瓶塞作用在B 点的阻力。
请在图乙中画出阻力臂2l ，并画出作用在A 点的最小动力1F 及动力臂1l 。
13．（2020娄底，20）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O 连接，在图中画出木棒所受重力的示意图、重力的力臂。
14．（2020无锡，24）如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。
全国物理中考题分类汇编—《力学作图》
2020全国物理中考题分类汇编20—《力学作图》1.（2020辽宁大连）如图所示，重锤用细线吊着静止在空中。
请画出重锤所受拉力F和重力G的示意图。
2.（2020江苏南通）如图，请画出鸡蛋在水中下沉时的受力示意图。
3.（2020湖北天门）如图所示，穿着旱冰鞋的小梅同学用手推墙，手离开墙后，小梅开始减速后退。
请画出小梅后退过程中受力的示意图。
(力的作用点在O点)4.（2020湖南郴州）如图所示，一个木块静止在水平桌面上。
请画出木块所受支持力的示意图(重心已画出)。
5.（2020四川达州）如图所示，重为20N的鱼悬浮在水中，请用力的图示法画出鱼所受到的力(O为重心)。
6.（2020贵州安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
(O点为力的作用点)7.（2020湖北随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时人在竖直方向的受力示意图。
8.（2020贵州安顺）如图所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止。
请在答题卡的坐标上画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p随碗底位置s(碗底距离液面的高度)变化关系的大致图象。
(下压过程碗口始终向上，不考虑筷子浸入水中的体积)9.（2020四川乐山）如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)。
10.（2020四川凉山州）某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图。
11.（2020四川南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。
12.（2020山东济宁）请在图中画出跳水运动员对跳板的压力。
(按要求完成图)13.（2020湖南常德）在图中画出质量为1kg物体所受支持力的示意图。

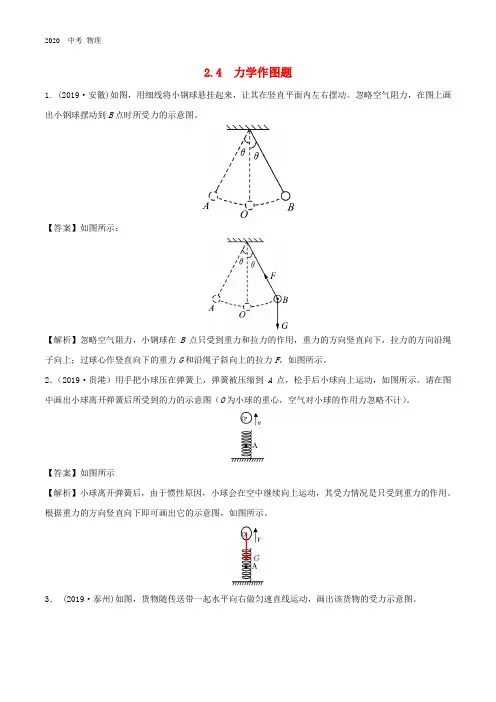

2020中考物理 专题2.4力学作图题(含解析)
