DWDM波长分配表
DWDM的技术规范
19 193.9 1546.12 23 194.3 1542.94 27 194.7 1539.77 31 195.1 1536.61
20 194.0 1545.32 24 194.4 1542.14 28 194.8 1538.98 32 195.2 1535.82
DWDM的技术规范
波分复用器件的基本要求
2纤oadm环网送审稿中华人民共和国信息产业部?光波分复用wdm系统测试方法送审稿中华人民共和国信息产业部发布发布dwdm技术规范?光波长区的分配?波分复用器件的基本要求?光放大器的基本要求?光纤的选型及基本要求?wdm系统光接口参数的定义及要求?波长转换器otu的要求?wdm系统监控通路要求?oadm要求?网络管理要求?网络性能?wdm系统的保护?安全要求光波长区的分配?绝对频率参考和最小通路间隔?标称中心频率?标称中心频率?通路分配表绝对频率参考和最小通路间隔选择1931thz作为频率栅隔的参考频率比基于任何特殊物质的绝对频率参考afr更好1931thz值处于几条afr线附近
DWDM的技术规范
光放大器的参数
增益平坦度 增益平坦度是光放大器增益在光放
大器工作波段内（多通路）最大和最小增 益的差值。 最大输出光功率
光放大器输出口的最大总发送光功 率。与整个光链路的光信噪比有关。
DWDM的技术规范
光放大器的安全要求
光放大器必须有明显的安全标志以确保人 身安全。
光放大器应具有泵浦源自动关闭功能
fibre amplifier
devices and subsystems
ITU-T G.664
General automatic power shut-down
procedures for
optical transport systems
50hz间隔dwdm波长通道表

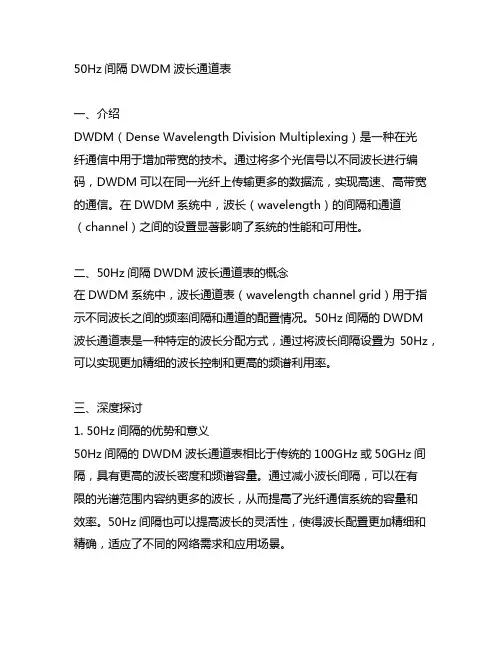

50Hz间隔DWDM波长通道表一、介绍DWDM（Dense Wavelength Division Multiplexing）是一种在光纤通信中用于增加带宽的技术。
通过将多个光信号以不同波长进行编码，DWDM可以在同一光纤上传输更多的数据流，实现高速、高带宽的通信。
在DWDM系统中，波长（wavelength）的间隔和通道（channel）之间的设置显著影响了系统的性能和可用性。
二、50Hz间隔DWDM波长通道表的概念在DWDM系统中，波长通道表（wavelength channel grid）用于指示不同波长之间的频率间隔和通道的配置情况。
50Hz间隔的DWDM 波长通道表是一种特定的波长分配方式，通过将波长间隔设置为50Hz，可以实现更加精细的波长控制和更高的频谱利用率。
三、深度探讨1. 50Hz间隔的优势和意义50Hz间隔的DWDM波长通道表相比于传统的100GHz或50GHz间隔，具有更高的波长密度和频谱容量。
通过减小波长间隔，可以在有限的光谱范围内容纳更多的波长，从而提高了光纤通信系统的容量和效率。
50Hz间隔也可以提高波长的灵活性，使得波长配置更加精细和精确，适应了不同的网络需求和应用场景。
2. 50Hz间隔的挑战和应用然而，50Hz间隔的DWDM波长通道表也面临着一些挑战。
由于波长间隔变得更小，要求通信设备具备更高的精度和稳定性，以确保不同波长信号之间不会产生相互干扰和串扰。
50Hz间隔的应用也需要更加严格的光学设计和工程实施，以保证网络的可靠性和性能。
四、总结回顾在光纤通信领域，DWDM技术一直都是提升带宽和提高网络性能的重要手段。
50Hz间隔的DWDM波长通道表作为一种新的波长分配方式，具有更高的波长密度和更大的频谱容量，同时也带来了更高的技术要求和挑战。
在未来的光纤通信发展中，50Hz间隔的DWDM波长通道表将继续发挥重要作用，为网络的高速、高容量传输提供强大支持。
五、个人观点笔者认为，随着数据流量的不断增长和新兴应用的迅猛发展，DWDM 技术将继续成为光通信领域的研究热点。
DWDM原理及关键技术
1.5 波长 (mm)
1.6
1.7
色散 (ps/nm-km)
EDFA 带宽
光纤损耗
OSNR：光信噪比，是描述系统低误码运行能力的主要参数 OSNR = Pout / Pase OSNR = Pout(li) + 58.03 - NF - 10log( M) –10log(G1+Σloss)
*系统总长度一定时，低增益、多级数比高增益、
对系统的影响： 大于一定值时，引起强烈背向散射， 叠加强度噪声。
SPM和XPM
（3）自相位调制（SPM）
相位随光强而变化，转化为波形畸变
SPM的影响随该通道注入光纤的光功率增大而增大，随光纤
及传输段而积累。
（4）交叉相位调制（XPM）
相位受到其它其它信道的调制，经光纤色散转化 引起强度噪声
（5）四波混频（FWM）
光纤传输特性
• 1、衰减 • 2、色散 • 3、非线性
（色度色散、偏振膜色散）
光纤类型和损耗谱
G.652 SMF
1.0 0.8
损耗 (dB/km)
损耗 (各类光纤)
G.653 DSF
20 10 0
0.4
NZDF+ G.655+ NZDFG.655-
0.2 0.1 1.2 1.3
-10 -20
1.4
DWDM技术发展趋势
IP ATM SDH SDH ATM IP 其它
Open Optical Interface
DWDM
光纤物理层
DWDM技术发展趋势
点对点DWDM传输
l1 l2 lN l1 l2 lN
可配置 OADM
li li lk lk
可重构OXC
DWDM
客户端光接口 客户端信号输入 （单/多模）
珠海飞宇光电科技有限公司
DWDM关键技术
DWDM复用器与解复用器（MUX/DEMUX）
MUX
M 4 0
DEMUX
光波分复用解复用技术： 介质薄膜技术 衍射光栅技术 阵列波导技术
光波分复用解复用主要参数：
插入损耗
通道隔离度 通道带宽 偏振相关损耗
珠海飞宇光电科技有限公司
珠海飞宇光电科技有限公司
DWDM系统概述
什么是波分复用？
加油站
高速公路
巡逻车
珠海飞宇光电科技有限公司
DWDM系统概述
DWDM系统定义
把不同波长的光信号复用到同一根光纤中进行传送，这种方式我们把它叫 做波分复用（ Wavelength Division Multiplexing ） 在接收端，经解复用器将各种波长的光载波分离，然后由光接收机作进一 步处理以恢复原信号。
珠海飞宇光电科技有限公司
飞宇光电产品介绍
飞宇光电产品介绍
—DWDM产品介绍 —EDFA产品介绍 —DWDM组网应用
珠海飞宇光电科技有限公司
飞宇光电产品介绍
飞宇光电DWDM设备介绍
产品介绍(DWDM系列)
2U机架式DWDM
珠海飞宇光电科技有限公司
DWDM设备介绍
OTU波长转换板卡
4.25G OTU板卡
DWDM产品技术交流
珠海飞宇光电科技有限公司
前言
随着数据业务的飞速发展，对传输网的带宽需求越来越高。 传
统的PDH或SDH技术，采用单一波长的光信号传输，这种传输方式
是对光纤容量的一种极大浪费，因为光纤的带宽相对于目前利用的 单波长信道来讲几乎是无限的。DWDM技术就是在这样的背景下应
WDM光传送网的选路和波长分配算法
WDM光传送网的选路和波长分配算法为了克服电处理的速率“瓶颈”，宽带网络向光网络发展。
目前，光突发交换、光分组(包)交换正在积极研究中，但是距商用还较远。
已可商用的是具有光分插复用器(OADM,OpticalAdd－DropMultiplexer)和光交叉连接器(OXC,OpticalCross－Connect)的波分复用(WDM)网络。
由于是提供可调度的传送用光路，称这种网络为WDM光传送网(OTN,OpticalTransportNetwork)。
1网络结构图1是网络物理结构的一个例子，虚线内为光传送网。
图中有5个OXC：A，B，C，D，E；5个具有光接口的电设备：S1～S5；6个将OXC相连的物理链路：l1～l6。
一般一条物理链路包含一对光纤供双向运用，有的OXC间没有物理链路相连。
但更多的情况是一条物理链路包含多根光纤供不同方向运用。
一根光纤上可采用多个波长。
一般情况下，OXC不直接和电设备相连，只起光交叉连接作用。
OXC可分为无波长变换和有波长变换(也可以是部分端口有波长变换或波长变换的范围有限)两种：无波长变换的OXC的作用是将一根输入光纤上的某一波长信号连到另一根输出光纤的同一波长上，即波长是连续的；有波长变换则是将一根输入光纤上的某一波长信号连到另一根输出光纤的另一波长上。
适当地安排路由和分配波长，可为电设备间建立光路(opticalpath)。
在一根光纤上，不能为不同光路分配相同波长。
图2(a)为图1建立的光路例子。
将图2(a)的光路连接用图2(b)来表示，称为逻辑结构，也称逻辑拓扑或虚拓扑。
例如，图2(a)中，节点B与E间的光路是经节点A中的OXC转接的，在图2(b)中用O4表示。
图2(b)中，O6、O4、O1都是中间有OXC转接的。
O2、O3、O5是直接光路。
这样建立的光路对信号是透明的，即信号可以是任意方式。
实际设计中，一种需求情况是：提出所需建立的光路，为这种光路选取物理路由并分配相应的波长[1,2]。
DWDM系统的组成和工程实例
DWDM系统的组成和工程实例的体会当前，通信技术正向着宽带化、智能化、大众化和个人化的方向发展；电信网也面临着从语音网向数据网、从电路交换向分组交换方向的转变。
与此同时，对传输网的带宽、质量、安全以及成本等问题也提出了更高的要求。
传输网的发展必须超前于各种业务网的发展，传输系统从初始的载波系统发展到ＰＤＨ系统，再到ＳＤＨ系统，以至目前最热门的ＷＤＭ和ＤＷＤＭ系统。
1 波分复用技术1.1 波分复用的基本概念波分复用是利用一根光纤可以同时传输多个不同波长的光载波的特点，把光纤可能应用的波长范围划分为若干个波段，每个波段作为一个独立的通道来传输某一特定波长的光信号。
光波分复用的实质是在光纤上进行光频分复用，只是因为光波通常采用波长来描述、监测和控制。
在波分复用传输系统的发送端采用合波器将待传输的多个光载波信号进行复接，在接收端利用分波器分离出不同波长的光信号。
由于系统设计的不同，每个波长之间的间隔宽度也会有差别，按照通道间隔的差异，ＷＤＭ可以细分为Ｗ－ＷＤＭ（Ｗｉｄｅ－ＷＤＭ，通道间隔≥25ｎｍ）、Ｍ－ＷＤＭ（Ｍｉｄ－ＷＤＭ，3.2ｎｍ≤通道间隔≤25 ｎｍ）和Ｄ－ＷＤＭ（Ｄｅｎｓｅ－ＷＤＭ，通道间隔≤3.2ｎｍ）。
通道可以是等间隔的，也可以是非等间隔的，采用非等间隔主要是为了缓和光纤中四波混频（ＦＷＭ）的影响。
本文以ＤＷＤＭ系统为例来介绍波分复用系统。
1.2 波分复用系统的组成ＤＷＤＭ系统由ＯＴＭ和ＯＡ设备组成，其中ＯＴＭ包括合波器、分波器、波长转换器（ＯＴＵ）（可选）、光功率放大器、光前置放大器和光监控信道（ＯＳＣ）；ＯＡ包括光线路放大器和ＯＳＣ。
根据ＯＴＵ应用情况的不同，ＤＷＤＭ的配置系统分为开放式和集成式，在开放式系统中ＯＴＵ兼作再生器系统；集成式系统不需要ＯＴＵ设备，采用ＳＤＨ再生器系统，其系统结构如图1所示。
2 波分复用系统的相关技术参数2.1 合波器／分波器合波器／分波器应符合ＩＴＵ－ＴＧ．671、Ｇ．692及相关建议要求。
dwdm通道波长对照表
dwdm通道波长对照表
DWDM（密集波分复用）通道波长对照表是用于光通信系统中的光纤网络中的波分复用系统。
在DWDM系统中，不同的通道被分配到不同的波长上，以便在同一根光纤上传输多个独立的数据流。
以下是一些常见的DWDM通道波长对照表：
1. C波段（Conventional Band）：
通道 17: 1560.61 nm.
通道 18: 1560.41 nm.
通道 19: 1560.23 nm.
通道 20: 1560.04 nm.
2. L波段（Long Band）：
通道 21: 1559.79 nm.
通道 23: 1559.33 nm.
通道 24: 1559.11 nm.
3. S波段（Short Band）：
通道 16: 1560.85 nm.
通道 25: 1558.98 nm.
通道 26: 1558.77 nm.
通道 27: 1558.57 nm.
4. 扩展波段（Extended Band）：
通道 28: 1558.38 nm.
通道 29: 1558.20 nm.
通道 31: 1557.85 nm.
这些是一些常见的DWDM通道波长对照表，不同的光通信设备和厂商可能会有略微不同的波长分配。
DWDM通道波长对照表的了解对于设计、部署和维护DWDM系统的工程师和技术人员来说非常重要，因为它们可以帮助他们正确配置和管理光网络。
同时，这些信息也对于网络规划和故障排除非常有帮助。
波长对照表--华为
原联通
原联通 原联通 原联通 原联通 原联通
天津沈阳WDM80入/L-1(应该是天 津沈阳WDM40入/L-1)
京衡合昌WDM80入/L-1 南京杭州WDM80入/L-1 沈长哈齐通WDM80入/L-1
广州香港WDM80入/L-1 （已经添 加到二干资源了）
波长对应表
中兴
序号 1 2 3 4
系统名称 南京济南WDM80入-1 济石太WDM80入/L-1 广州南昌WDM80入/L-1 长沙南昌WDM80入/L-1
入1 入3 入5 入7 入9 入11 入13 入15 入17 入19 入21 入23 入25 入27 入29 入31 入33 入35 入37 入39
196.05 195.95 195.85 195.75 195.65 195.55 195.45 195.35 195.25 195.15 195.05 194.95 194.85 194.75 194.65 194.55 194.45 194.35 194.25 194.15
入41 入43 入45 入47 入49 入51 入53 入55 入57 入59 入61 入63 入65 入67 入69 入71 入73 入75 入77 入79
194.05 193.95 193.85 193.75 193.65 193.55 193.45 193.35 193.25 193.15 193.05 192.95 192.85 192.75 192.65 192.55 192.45 192.35 192.25 192.15
烽火
序号 1 2
系统名称 广深汕WDM80入/L-1 广惠汕WDM80入/L-1
系统容量 80*10Gb/s 80*10Gb/s
厂家 烽火 烽火
