晶振工作原理及参数详解
晶振系统工作原理
晶振系统工作原理
晶振系统是一种常用的时钟系统，用于产生稳定且精确的时钟信号。
晶振系统的工作原理包括以下几个步骤：
1. 晶体的机械振动：晶振系统的核心部分是晶体，通常是由石英或陶瓷等材料制成。
当电压施加在晶体上时，它会产生机械振动，将电能转化为机械能。
2. 机械振动的反馈效应：晶体振动的频率由晶体的尺寸和材料决定，这个频率通常非常稳定。
晶振系统通过将晶体的振动信号反馈给晶体。
如果晶体的振动频率与输入信号的频率一致，晶体将继续振动；如果频率不匹配，则振动将被抑制。
3. 输出的时钟信号：晶振系统从晶体中获取稳定的振动信号，并通过放大、滤波等电路处理后输出，形成高精度的时钟信号。
这个时钟信号可以用于计时、同步和驱动其他电子设备。
总之，晶振系统的工作原理是通过利用晶体的机械振动特性，实现稳定且精确的时钟信号的产生。
晶振的工作原理
晶振的工作原理晶振是一种常见的电子元件，广泛应用于各种电子设备中，如计算机、手机、电视等。
它的主要作用是提供稳定的时钟信号，用于同步各种电子元件的工作。
下面将详细介绍晶振的工作原理。
一、晶振的结构晶振由晶体谐振器和激励电路组成。
晶体谐振器是晶振的核心部件，普通采用石英晶体或者陶瓷晶体制成。
激励电路用来给晶体谐振器提供激励信号，使其发生振荡。
二、晶振的工作原理晶振的工作原理基于晶体的压电效应和谐振现象。
当施加外加电场或者机械应力到晶体上时，晶体味发生形变，同时产生电荷。
这种电荷的产生与晶体内部的原子结构有关。
晶振的激励电路会给晶体施加一个交变电场，这个电场的频率接近晶体的固有频率，即谐振频率。
当激励电场的频率与晶体的谐振频率相同时，晶体味发生共振现象，产生一个稳定的振荡信号。
三、晶振的工作频率晶振的工作频率由晶体的物理特性决定，普通在几十千赫兹到几百兆赫兹之间。
常见的晶振频率有4MHz、8MHz、16MHz等。
四、晶振的稳定性晶振的稳定性是指它的输出频率的变化程度。
晶振的稳定性主要受到温度、机械应力和供电电压的影响。
为了提高晶振的稳定性，通常会在晶振周围加之一个稳压电路，以保持供电电压的稳定。
五、晶振的应用晶振广泛应用于各种电子设备中，主要用于提供时钟信号。
在计算机中，晶振被用作CPU的时钟源，控制CPU的工作速度。
在手机中，晶振用于同步各种通信模块的工作，确保数据的准确传输。
在电视中，晶振用于同步图象和声音的播放。
六、晶振的选型在选择晶振时，需要考虑以下几个因素：1. 工作频率：根据具体应用需求选择合适的工作频率。
2. 稳定性：根据应用的要求选择稳定性较高的晶振。
3. 尺寸：根据设备的空间限制选择合适尺寸的晶振。
4. 供电电压：根据设备的供电电压选择合适的晶振。
七、晶振的维护与保养晶振是一种精密的电子元件，需要注意以下几点：1. 避免机械应力：晶振容易受到机械应力的影响，使用时应避免过度挤压或者碰撞。
晶振与晶体的参数详解
晶振与晶体的参数详解晶振和晶体是电子器件中常见的元器件，被广泛应用于各种电子设备中。
下面将详细解释晶振和晶体的参数及其作用。
首先，我们来解释一些晶振的参数：1.频率：晶振频率是指晶振器产生的振荡信号的频率。
晶振的频率通常通过外部电路进行调节，可以根据需要选择不同的频率值。
2.稳定度：晶振的稳定度是指晶振器在一段时间内产生的频率变化范围。
晶振的稳定度越高，产生的频率变化越小，可以提供更稳定、可靠的时钟信号。
3.温度系数：晶振的温度系数是指晶振器频率随温度变化的比例。
温度系数越小，晶振器的频率随温度变化的影响越小。
4.驱动能力：晶振的驱动能力是指晶振器输出信号的电流或电压幅度。
不同的应用场景需要不同幅度的驱动能力。
5.电源电压：晶振器需要一定的电源电压才能正常工作，通常以工作电压范围表示。
接下来，我们来解释一些晶体的参数：1.晶体结构：晶体的结构是指晶体的原子排列方式。
晶体结构可以分为立方晶体、六方晶体、斜方晶体等。
2.晶体尺寸：晶体尺寸是指晶体的长度、宽度和厚度。
晶体的尺寸可以影响晶体的振荡频率和稳定度。
3.谐振频率：晶体的谐振频率是指晶体在特定尺寸和结构下能够实现最佳振荡的频率。
4.谐振模式：晶体的谐振模式是指晶体在振荡时所产生的振动模式，可以分为纵向谐振模式、横向谐振模式等。
5.振荡电路：晶体需要通过外部的振荡电路来产生振荡信号。
振荡电路的设计和参数设置可以影响晶体的性能和稳定度。
晶振和晶体在电子设备中具有重要的作用，主要用于提供稳定的时钟信号和振荡信号。
晶振器通过晶体的振荡产生稳定的信号，可以被用作时钟信号源，用于同步控制电路的工作。
晶振器通常被广泛应用于各种电子设备中，例如计算机、通信设备、汽车电子等。
总结起来，晶振和晶体在电子器件中扮演重要角色，他们的参数和性能直接影响着整个电子设备的稳定性和可靠性。
只有合理选择和使用晶振和晶体，才能确保电子设备的正常工作和性能表现。

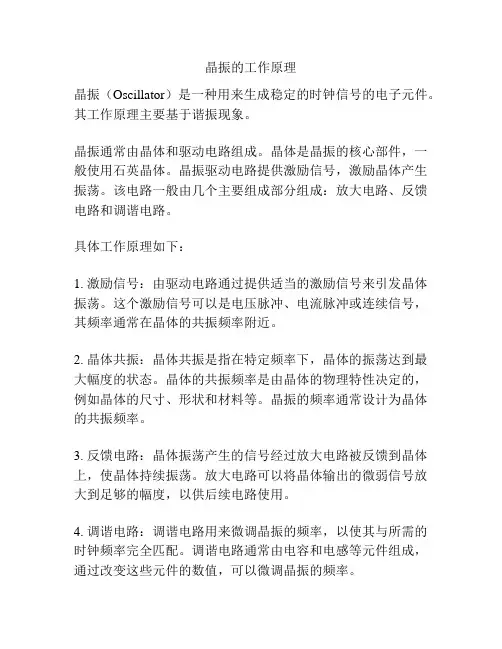

晶振的工作原理
晶振的工作原理
晶振（Oscillator）是一种用来生成稳定的时钟信号的电子元件。
其工作原理主要基于谐振现象。
晶振通常由晶体和驱动电路组成。
晶体是晶振的核心部件，一般使用石英晶体。
晶振驱动电路提供激励信号，激励晶体产生振荡。
该电路一般由几个主要组成部分组成：放大电路、反馈电路和调谐电路。
具体工作原理如下：
1. 激励信号：由驱动电路通过提供适当的激励信号来引发晶体振荡。
这个激励信号可以是电压脉冲、电流脉冲或连续信号，其频率通常在晶体的共振频率附近。
2. 晶体共振：晶体共振是指在特定频率下，晶体的振荡达到最大幅度的状态。
晶体的共振频率是由晶体的物理特性决定的，例如晶体的尺寸、形状和材料等。
晶振的频率通常设计为晶体的共振频率。
3. 反馈电路：晶体振荡产生的信号经过放大电路被反馈到晶体上，使晶体持续振荡。
放大电路可以将晶体输出的微弱信号放大到足够的幅度，以供后续电路使用。
4. 调谐电路：调谐电路用来微调晶振的频率，以使其与所需的时钟频率完全匹配。
调谐电路通常由电容和电感等元件组成，通过改变这些元件的数值，可以微调晶振的频率。
通过以上过程，晶振能够产生一个稳定、精确的时钟信号，用于驱动各种电子设备的工作。
这些设备需要准确的时钟信号来同步各个部件的操作。
晶振的工作原理
晶振的工作原理晶振是一种常见的电子元件，广泛应用于各种电子设备中，如计算机、手机、电视等。
它的主要作用是产生稳定的时钟信号，用于同步各个部件的工作。
下面将详细介绍晶振的工作原理。
一、晶振的基本结构晶振由晶体谐振器和振荡电路组成。
晶体谐振器是晶振的核心部件，通常由石英晶体制成。
振荡电路则负责对晶体谐振器进行驱动和放大。
二、晶振的工作原理基于晶体的压电效应和谐振现象。
当施加外加电场或力矩时，晶体会发生形变，同时在晶体内部产生电荷分布不均衡，形成电势差。
这种电势差会导致晶体的形变反向，从而使电势差恢复原状。
这种周期性的形变和电势差变化就是晶体的振荡。
晶振利用晶体的这种振荡特性，通过振荡电路对晶体进行驱动和放大，从而产生稳定的时钟信号。
振荡电路一般由晶体谐振器、放大器和反馈电路组成。
晶体谐振器的作用是提供振荡的基频。
它由晶体和负载电容组成，晶体的特性决定了振荡的频率。
当外加电压施加在晶体上时，晶体会振荡产生电势差，这个电势差会被放大器放大，然后通过反馈电路反馈到晶体上，使晶体继续振荡。
通过调整反馈电路的参数，可以使晶体振荡的频率达到所需的稳定值。
放大器的作用是放大晶体振荡产生的信号。
它通常采用放大器管或晶体管来实现，将晶体振荡产生的微弱信号放大到足够的幅度，以供后续电路使用。
反馈电路的作用是将放大器输出的信号反馈到晶体上，使晶体继续振荡。
反馈电路一般由电容和电阻组成，通过调整电容和电阻的数值，可以控制振荡的频率和幅度。
三、晶振的特点和应用晶振具有以下几个特点：1. 高精度：晶振可以提供非常稳定的时钟信号，其频率精度可以达到很高。
2. 高稳定性：晶振的频率稳定性非常好，受温度、电压等因素的影响较小。
3. 快速启动：晶振的启动时间非常短，可以在很短的时间内达到稳定的工作状态。
4. 小尺寸：晶振体积小，重量轻，适合集成在各种电子设备中。
晶振广泛应用于各种电子设备中，主要用于提供时钟信号，用于同步各个部件的工作。

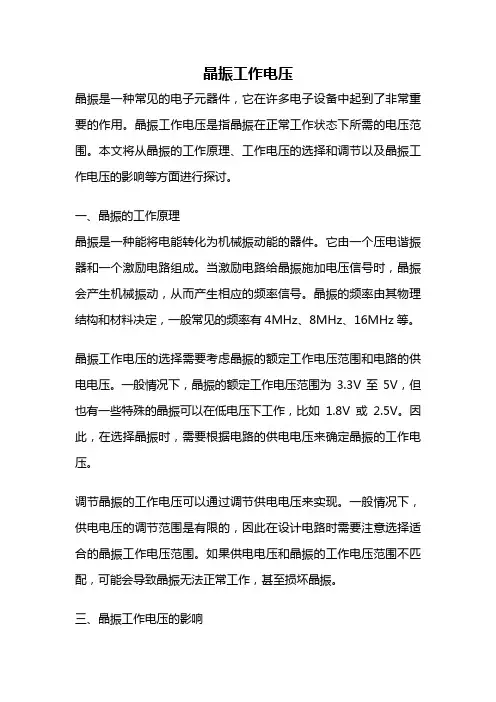

晶振工作电压
晶振工作电压晶振是一种常见的电子元器件，它在许多电子设备中起到了非常重要的作用。
晶振工作电压是指晶振在正常工作状态下所需的电压范围。
本文将从晶振的工作原理、工作电压的选择和调节以及晶振工作电压的影响等方面进行探讨。
一、晶振的工作原理晶振是一种能将电能转化为机械振动能的器件。
它由一个压电谐振器和一个激励电路组成。
当激励电路给晶振施加电压信号时，晶振会产生机械振动，从而产生相应的频率信号。
晶振的频率由其物理结构和材料决定，一般常见的频率有4MHz、8MHz、16MHz等。
晶振工作电压的选择需要考虑晶振的额定工作电压范围和电路的供电电压。
一般情况下，晶振的额定工作电压范围为3.3V至5V，但也有一些特殊的晶振可以在低电压下工作，比如1.8V或2.5V。
因此，在选择晶振时，需要根据电路的供电电压来确定晶振的工作电压。
调节晶振的工作电压可以通过调节供电电压来实现。
一般情况下，供电电压的调节范围是有限的，因此在设计电路时需要注意选择适合的晶振工作电压范围。
如果供电电压和晶振的工作电压范围不匹配，可能会导致晶振无法正常工作，甚至损坏晶振。
三、晶振工作电压的影响晶振的工作电压对其性能和稳定性有一定的影响。
一般来说，晶振的工作电压越高，其频率稳定性越好，抗干扰能力也越强。
但是，过高的工作电压可能会增加功耗，产生过多的热量，影响晶振的寿命。
因此，在选择晶振工作电压时，需要综合考虑频率稳定性、抗干扰能力和功耗等因素。
晶振工作电压还会对整个电路的稳定性和性能产生影响。
如果晶振的工作电压不稳定或超出范围，可能会导致整个电路无法正常工作，甚至引起系统崩溃。
因此，在设计电路时，需要合理选择晶振的工作电压，并采取必要的措施来保证其稳定性。
总结：晶振工作电压是晶振正常工作所需的电压范围，选择适合的工作电压对于保证晶振的性能和稳定性至关重要。
在选择晶振时，需要考虑晶振的额定工作电压范围和电路的供电电压，并进行合理的调节。
同时，晶振工作电压还会对整个电路的稳定性和性能产生影响，因此需要合理选择和调节，以确保电路的正常运行。
晶振的工作原理
晶振的工作原理
晶振（Crystal Oscillator）是一种电子元件，广泛应用于各种电子设备中，如计
算机、手机、通信设备等。
它是一种能够产生稳定的电信号的振荡器，用于提供设备所需的时钟信号。
晶振的工作原理基于压电效应，即某些晶体在受到力或压力作用时会产生电荷。
晶振通常由一个薄片状的晶体材料（如石英晶体）构成，两端固定在支架上，形成一个机械谐振器。
当外部电压施加到晶振上时，晶体会因为压电效应而发生微小的变形，进而产生电荷。
这种电荷会通过晶振的电路输出，形成一个稳定的振荡信号。
晶振的工作频率由晶体的物理特性和电路参数决定。
晶体的物理特性包括晶体
材料的晶格结构、晶体的尺寸和形状等。
电路参数包括晶振的电容和电感等。
通过合理选择晶体材料和电路参数，可以实现不同频率的晶振。
晶振的输出信号通常是一个正弦波，频率非常稳定。
这是因为晶体的机械谐振
器具有非常高的品质因数（Q值），能够在外界干扰较小的情况下保持振荡频率的稳定性。
晶振的频率稳定性通常在百万分之几的范围内。
晶振在电子设备中的应用非常广泛。
它可以作为时钟信号源，用于同步各个电
子元件的工作。
例如，在计算机中，晶振提供CPU和其他芯片的时钟信号，确保
它们能够按照预定的频率运行。
晶振还可以用于频率调制、频率合成、时序控制等功能。
总结起来，晶振是一种能够产生稳定频率的振荡器，利用晶体的压电效应实现。
它在电子设备中扮演着提供时钟信号的重要角色，确保设备的正常运行。
晶振的精度参数详解
晶振的精度参数详解以晶振的精度参数详解为题，首先需要了解什么是晶振。
晶振是一种电子元器件，主要用于产生稳定的时钟信号，常见于各种电子设备中。
而晶振的精度参数则是衡量晶振稳定性和精确性的重要指标。
晶振的精度参数通常有三个主要指标：频率精度、温度稳定性和负载能力。
首先是频率精度，它指的是晶振输出的时钟信号频率与其额定频率之间的偏差。
频率精度通常用ppm（百万分之一）来表示，如10ppm。
这意味着晶振的输出频率与其额定频率之间的差异为每百万分之十。
频率精度越高，晶振的输出频率越稳定，能够更准确地提供时钟信号。
其次是温度稳定性，它是指晶振在不同温度下输出频率的变化程度。
温度稳定性通常用ppm/℃来表示，如±10ppm/℃。
这意味着当温度变化每摄氏度时，晶振的输出频率会相应变化每百万分之十。
温度稳定性越高，晶振的输出频率在温度变化下的波动越小，能够更好地适应不同温度环境下的工作。
最后是负载能力，它是指晶振在输出时钟信号时所能承受的负载容量。
负载能力通常以pF（皮法）为单位表示，如10pF。
这意味着晶振的输出时钟信号能够驱动的最大负载容量为10皮法。
负载能力越高，晶振能够驱动的负载容量越大，能够适应更复杂的电路连接。
除了以上三个主要指标，还有一些次要指标也需要考虑，如起振时间、功耗、尺寸等。
起振时间是指晶振从通电到能够输出稳定时钟信号所需的时间，一般来说，起振时间越短越好。
功耗是指晶振在工作过程中所消耗的电能，一般来说，功耗越低越好。
尺寸是指晶振的外形尺寸，一般来说，尺寸越小越好，能够更方便地嵌入到各种电子设备中。
了解了晶振的精度参数后，我们可以根据实际需求选择合适的晶振。
如果需要高精度的时钟信号，可以选择频率精度较高、温度稳定性较好的晶振；如果工作环境温度变化较大，可以选择温度稳定性较好的晶振；如果需要驱动复杂的电路连接，可以选择负载能力较高的晶振。
总结一下，晶振的精度参数是衡量晶振稳定性和精确性的重要指标，包括频率精度、温度稳定性和负载能力等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶振电路周期性输出信号的标称频率（Normal Frequency），就是晶体元件规格书中所指定的频率，也是工程师在电路设计和元件选购时首要关注的参数。
晶振常用标称频率在1～200MHz之间，比如32768Hz、8MHz、12MHz、24MHz、125MHz等，更高的输出频率也常用PLL（锁相环）将低频进行倍频至1GHz以上。
输出信号的频率不可避免会有一定的偏差，我们用频率误差（Frequency Tolerance）或频率稳定度（Frequency Stability）来表示，单位是ppm，即百万分之一（parts per million）（1/106），是相对标称频率的变化量，此值越小表示精度越高。
比如，12MHz晶振偏差为±20ppm，表示它的频率偏差为12×±20Hz=±240Hz，即频率范围是（11999760～12000240Hz）。
另外，还有一个温度频差（Frequency Stability vs Temp），表示在特定温度范围内，工作频率相对于基准温度时工作频率的允许偏离，它的单位也是ppm。
我们经常还看到其它的一些参数，比如负载电容、谐振电阻、静电容等参数，这些与晶体的物理特性有关。
石英晶体有一种特性，如果在晶片某轴向上施加压力时，相应施力的方向会产生一定的电位。
相反的，在晶体的某轴向施加电场时，会使晶体产生机械变形；
如果在石英晶片上加上交变电压，晶体就会产生机械振动，机械形变振动又会产生交变电场，尽管这种交变电场的电压极其微弱，但其振动频率是十分稳定的。
当外加交变电压的频率与晶片的固有频率（与切割后的晶片尺寸有关，晶体愈薄，切割难度越大，谐振频率越高）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
将石英晶片按一定的形状进行切割后，再用两个电极板夹住就形成了无源晶振，其符号图如下所示：
下图是一个在谐振频率附近有与晶体谐振器具有相同阻抗特性的简化电路。
其中：
C1为动态等效串联电容；
L1为动态等效串联电感；
R1为动态等效串联电阻，它是晶体内部摩擦性当量；
C0为静态电容，相当于两个电极板之间的电容量；
这个等效电路有如下图所示的频响特性曲线：
当R1、L1、C1串联支路发生谐振的频率即串联谐振频率（Fr），此时容抗与感抗相互抵消，因此，支路相当于只有等效串联电阻R1。
这个频率是晶体的自然谐振频率，它在高稳晶振的设计中，是作为使晶振稳定工作于标称频率、确定频率调整范围、设置频率微调装置等要求时的设计参数（但不是标称频率），其表达式如下所示：
等效串联电阻R1决定晶体元件的品质因数，品质因数又称机械Q值，它是反映谐振器性能好坏的重要参数，它与L1和C1有如下关系：
R1越大，Q值越低，会导致频率不稳定，反之，Q值越高，频率越稳定，晶体的特点在于它具有很高的品质因素。
等效电路还有一个反谐振频率f L（并联谐振频率），此时串联支路呈现为感抗，相当于一个电感，如下图所示：
此时的频率如下图所示：
通常厂家的晶振元件数据手册给出的标称频率不是F r或F L，实际的晶体元件应用于振荡电路中时，它一般还会与负载电容相联接，共同作用使晶体工作于F r和F L之间的某个频率，这个频率由振荡电路的相位和有效电抗确定，通过改变电路的电抗条件，就可以在有限的范围内调节晶体频率。
当负载电容与晶体串联时，如下图所示：
串接的小电容C L可以使石英晶体的谐振频率在一个小范围内调整，此时新的负载谐振频率如下式所示：
其中，C1远远小于C0+C L。
当负载电容与晶体并联时，如下图所示：
同样，并联的负载C L也可以小范围调整谐振频率，相应的负载谐振频率如下式：
从实际效果上看，对于给定的负载电容值，F’r与F’L两个频率是相同的，这个频率是晶体的绝大多数应用时所表现的实际频率，也是制造厂商为满足用户对产品符合标称频率要求的测试指标参数，也就是本文最开头介绍的晶振标称频率。
当晶体元件与外部电容相连接时（并联或串联），在负载谐振频率时的电阻即为负载谐振电阻R L，它总是大于晶体元件本身的谐振电阻。
晶体本身是不能产生振荡信号的，必须借助于相应的外部振荡器电路才能实现，下图是一个串联型振荡器电路，其中，晶体管Q1、Q2构成的两级放大器，石英晶体X1与电容C L构成LC电路。
在这个电路中，石英晶体相当于一个电感，C L为可变电容器，调节其容量即可使电路进入谐振状态，输出波形为方波。
并联型振荡器电路如下图所示，一般单片机都会有这样的电路。
晶振的两个引脚与芯片内部的反相器相连接，再结合外部的匹配电容C L1、C L2、R1、R2，组成一个皮尔斯振荡器（Pierce oscillator）。
上图中，U1为增益很大的反相放大器，C L1、C L2为匹配电容，是电容三点式电路的分压电容，接地点就是分压点。
以接地点即分压点为参考点，输入和输出是反相的，但从并联谐振回路即石英晶体两端来看，形成一个正反馈以保证电路持续振荡，它们会稍微影响振荡频率，主要用于微调频率和波形，并影响幅度。
X1是晶体，相当于三点式里面的电感，R1是反馈电阻（一般≥1MΩ），它使反相器在振荡初始时处于线性工作区，R2与匹配电容组成网络，提供180度相移，同时起到限制振荡幅度，防止反向器输出对晶振过驱动将其损坏。
这里涉及到晶振的一个非常重要的参数，即负载电容C L（Load capacitance），它是电路中跨接晶体两端的总的有效电容（不是晶振外接的匹配电容），主要影响负载谐振频率和等效负载谐振电阻，与晶体一起决定振荡器电路的工作频率，通过调整负载电容，就可以将振荡器的工作频率微调到标称值。
负载电容的公式如下所示：
其中：
C S为晶体两个管脚间的寄生电容（Shunt Capacitance）
C D表示晶体振荡电路输出管脚到地的总电容，包括PCB走线电容C PCB、芯片管脚寄生电容C O、外加匹配电容C L2，即C D=C PCB+C O+C L2
C G表示晶体振荡电路输入管脚到地的总电容，包括PCB走线电容C PCB、芯片管脚寄生电容C I、外加匹配电容C L1，即C G=C PCB+C I+C L1
一般C S为1pF左右，C I与C O一般为几个皮法，具体可参考芯片或晶振的数据手册，这里假设C S=0.8pF，C I=C O=5pF，C PCB=4pF，如规格书上的负载电容值为18pF，则有
则C D=C G=34.4pF，计算出来的匹配电容值C L1=C L2=25pF。
