石油管道材料石油管道是石油运输的重要方式，而石油管道材料的选择直接关系到石油运输的安全和效率。
在选择石油管道材料时，需要考虑多种因素，包括管道的工作环境、运输介质的性质、管道的设计压力和温度等。
下面将就石油管道常用的材料进行介绍。
1. 碳钢。
碳钢是石油管道最常用的材料之一，其优点是价格低廉、强度高、易加工和焊接。
碳钢管道适用于一般的输油、输气和水等介质的输送，但在腐蚀性介质中的抗腐蚀性能较差，需要进行防腐处理。
2. 不锈钢。
不锈钢具有优良的耐腐蚀性能，适用于输送腐蚀性介质的石油管道。
不锈钢管道可以有效地防止介质对管道的腐蚀，延长了管道的使用寿命，但不锈钢材料价格较高，加工和焊接难度也较大。
3. 合金钢。
合金钢是一种具有特殊性能的石油管道材料，其耐高温、耐腐蚀、耐压性能优秀，适用于高温高压石油管道系统。
合金钢管道可以满足在高温高压下的工作要求，但其价格昂贵，需要专业的加工和焊接工艺。
4. 聚乙烯。
聚乙烯是一种常用的塑料管道材料，具有良好的耐腐蚀性能和抗冲击性能，适用于输送一些特殊介质的石油管道。
聚乙烯管道价格低廉，施工方便，但其耐压能力较差，适用于低压输送系统。
5. 玻璃钢。
玻璃钢是一种新型的复合材料，具有优良的耐腐蚀性能和机械性能，适用于海底、地下和特殊环境下的石油管道。
玻璃钢管道重量轻，施工方便，但其价格较高，需要专业的加工和安装技术。
综上所述，选择石油管道材料时需要综合考虑介质性质、工作环境、设计压力和温度等因素，合理选择适合的管道材料可以确保石油管道系统的安全稳定运行，降低维护成本，提高运输效率。
在实际应用中，需要根据具体情况进行选择，并加强管道的监测和维护工作，确保管道系统的安全运行。
石油(油库)知识

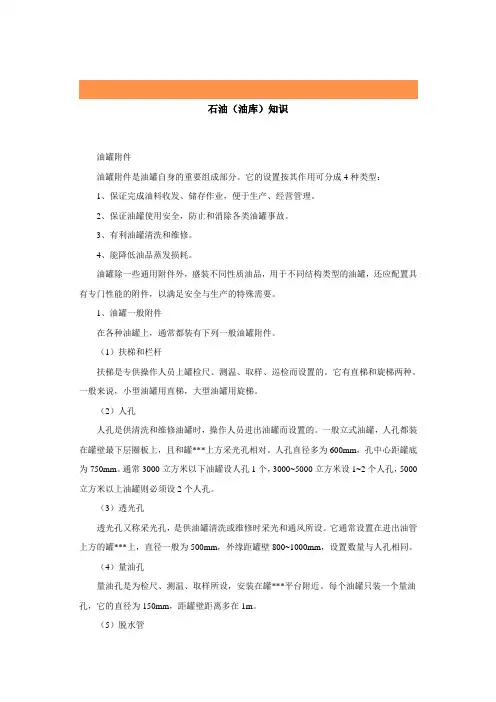

石油（油库）知识油罐附件油罐附件是油罐自身的重要组成部分。
它的设置按其作用可分成4种类型：1、保证完成油料收发、储存作业，便于生产、经营管理。
2、保证油罐使用安全，防止和消除各类油罐事故。
3、有利油罐清洗和维修。
4、能降低油品蒸发损耗。
油罐除一些通用附件外，盛装不同性质油品，用于不同结构类型的油罐，还应配置具有专门性能的附件，以满足安全与生产的特殊需要。
1、油罐一般附件在各种油罐上，通常都装有下列一般油罐附件。
（1）扶梯和栏杆扶梯是专供操作人员上罐检尺、测温、取样、巡检而设置的。
它有直梯和旋梯两种。
一般来说，小型油罐用直梯，大型油罐用旋梯。
（2）人孔人孔是供清洗和维修油罐时，操作人员进出油罐而设置的。
一般立式油罐，人孔都装在罐壁最下层圈板上，且和罐***上方采光孔相对。
人孔直径多为600mm，孔中心距罐底为750mm。
通常3000立方米以下油罐设人孔1个，3000~5000立方米设1~2个人孔，5000立方米以上油罐则必须设2个人孔。
（3）透光孔透光孔又称采光孔，是供油罐清洗或维修时采光和通风所设。
它通常设置在进出油管上方的罐***上，直径一般为500mm，外缘距罐壁800~1000mm，设置数量与人孔相同。
（4）量油孔量油孔是为检尺、测温、取样所设，安装在罐***平台附近。
每个油罐只装一个量油孔，它的直径为150mm，距罐壁距离多在1m。
（5）脱水管脱水管亦称放水管，它是专门为排除罐内水杂和清除罐底污油残渣而设的。
放水管在罐外一侧装有阀门，为防止脱水阀不严或损坏，通常安装两道阀门。
冬天还应做好脱水阀门的保温，以防冻凝或阀门冻裂。
（6）消防泡沫室消防泡沫室又称泡沫发生器，是固定于油罐上的灭火装置。
泡沫发生器一端和泡沫管线相连，一端带有法兰焊在罐壁最上一层圈板上。
灭火泡沫在流经消防泡沫室空气吸入口处，吸入大量空气形成泡沫，并冲破隔离玻璃进入罐内（玻璃厚度不大于2mm），从而达到来火目的。
（7）接地线接地线是消除油罐静电的装置。
油库管路常用管材及附件
油库管路常用管材及附件1.油库管路是如何进行划分的?管路也称管线、管道，是油库的重要设备，油库的各种设施依靠管路连接起来形成网络，完成各种作业。
按作业性质，油库管路分为工艺管路和辅助管路两大类。
工艺管路用以输送各种油料，辅助管路用以输送其他介质。
按输送介质的不同，管路又可分为输油管路、呼吸管路、通风管路、蒸汽管路等。
输送轻质油品(汽油、煤油、柴油)的输油管路统称为轻油管路。
输送各种润滑油和重质燃料油的输油管路称为黏油管路。
2.按照敷设形式可把油库输油管路分成几种类型?各有哪些优缺点?输油管路是油库的主要管路，按敷设形式可分为地上管路、地下管路和管沟管路三种。
将管路直接敷设在地面上或支座上的称为地上管路。
其主要优点是建设费用低，维护和检查修理方便。
其缺点是目标暴露，易遭破坏，保护能力差；受气温影响大，为补偿温度应力和防止管路变形，需设置管路补偿器；对于黏油管路，冬季输送油品热损失大，泵停止工作后容易冻结，需设保温层；妨碍交通。
因此，地上管路主要适用于房间、坑道内及地下水位高、土壤腐蚀性强、分支管路多的情况。
将管路直接埋在土壤里的称为地下管路。
其主要优点是隐蔽，有一定的防护能力；因土壤是天然的保温层，管路受大气温度影响小，特别是热油管路的热损失大大降低(仅为地上管路热损失的1／3～1／4)；管路温差引起的轴向变形小，一般情况下，地下管路不需设管路补偿器。
其缺点是土方量大，建设费用和维修费用都较高；检查修理、排除故障比较困难；在腐蚀性强的地区易遭腐蚀，故需涂敷防腐层，做好防腐处理。
将管路安装在混凝土、砖、石砌成的管沟中的称为管沟管路，管沟上设置钢筋混凝土盖板，上面浅覆土或不覆土。
管沟分为3种，应用较多的是不能通过人的非通行沟，这种沟检修时必须揭开盖板方可进行；另两种是半通行管沟(人可屈身走过)和通行管沟。
管沟管路既隐蔽，又有一定的防护能力，同时检修、维护也较方便，具有上述两种形式的优点。
但管沟管路中油气容易积聚，安全性较地下管路差，且造价高，建筑材料消耗大，一般轻油管路、长距离管路无特殊要求时，均不做管沟敷设。
表-常用油管尺寸与性能知识
石油油管基本知识一、石油管有关基本知识1、石油管有关专用名词解说API：它是英文American Petroleum Institute的缩写，中文意思为美国石油学会。
OCTG：它是英文 Oil Country Tubular Goods的缩写，中文意思为石油专用管材，包含成品油套管、钻杆、钻铤、接箍、短接等。
油管：在油井顶用于采油、采气、灌水和酸化压裂的管子。
套管：从地表面下入已钻井眼作衬壁，以防备井壁坍塌的管子。
钻杆：用于钻井眼的管子。
管线管：用于输送油、气的管子。
接箍：用于连结两根带螺纹管子并拥有内螺纹的圆筒体。
接箍料：用于制造接箍的管子。
API 螺纹： API 5B 标准规定的管螺纹，包含油管圆螺纹、套管短圆螺纹、套管长圆螺纹、套管偏梯形螺纹、管线管螺纹等。
特别扣：拥有特别密封性能、连结性能以及其余性能的非API 螺纹扣型。
无效：在特定的服役条件下发生变形、断裂、表面损害而失掉原有功能的现象。
油套管无效的主要形式有：挤毁、滑脱、破碎、泄露、腐化、粘结、磨损等。
2、石油有关标准API 5CT ：套管和油管规范（当前最新版为第8 版）API 5D ：钻杆规范（当前最新版为第 5 版）API 5L ：管线钢管规范（当前最新版为第43 版）API 5B ：套管、油管和管线管螺纹的加工、丈量和查验规范GB/T ：石油天然气工业输送钢管交货技术条件第1部分：A级钢管GB/：石油天然气工业输送钢管交货技术条件第2部分：B级钢管GB/：石油天然气工业输送钢管交货技术条件第3部分：C级钢管3、英制与米制换算值1 英寸 (in)=毫米(mm)1 英尺 (ft)=12英寸(in)=米(m)1 平方英寸 =平方毫米 (mm2)1 磅 (lb)=千克(kg)1 磅每英尺 (lb/ft)=千克每米(kg/m)1 磅每平方英寸(psi)=千帕斯卡(kPa)= 兆帕 (Mpa)1 英尺磅 (ft-lb)=焦耳(J)4、油套管管柱构造油套管管柱典型构造示建议图1。
石油化工企业钢管尺寸系列
石油化工企业钢管尺寸系列（仅供参考）
石油化工行业应用标准体系:管子尺寸标准SH3405等效采用ISO4200标准，故当DN≤1100mm时，它能够与ANSI B36.10/36。
19管子标准配套使用，基本上属于“大外径系列”。
法兰标准SH3406等效采用了ANSI B16。
5和API605标准，属于“美式法兰”.SH3406在结构尺寸和密封面形式上与ANSI B16.5/API605有很
*注(小）者不在石油化工标准之内,但是由于我国一直参照使用，也一并列上*关于钢级和钢管的选择：一般管径D和壁厚t的比值 D/t=60至80左右；然后根据输送压力确定钢级
*油气输送干线有四种管:直缝埋弧焊钢管（LSAW）；螺旋缝焊管(SSAW）；电阻
焊钢管(ERW）；无缝钢管。
石油钢管资料
• 提高钢管的耐腐蚀性能和耐磨性能
阴极保护
• 通过外加电流，降低钢管表面的腐蚀电位
• 抑制电化学腐蚀
⌛️
石油钢管的腐蚀监测与检测
腐蚀监测
• 定期检测管道的腐蚀情况
• 分析腐蚀数据，预测腐蚀趋势
腐蚀检测方法
• 无损检测：如超声波检测、磁检测等
• 有损检测：如切片检查、钻孔检查等
06
石油钢管的现场检测与维
生产工具
• 切割设备：用于钢管的切割加工
• 弯曲设备：用于钢管的弯曲加工
• 检验设备：用于钢管的质量检验
03
石油钢管的材料与性能
石油钢管的材料选择
碳钢：常用的石油钢管材料
合金钢：用于特殊要求的石油钢管
• 具有较高的强度和韧性
• 具有较高的耐腐蚀性能和耐磨性能
• 良好的焊接性能和加工性能
• 良好的高温性能和低温性能
CREATE TOGETHER
谢谢观看
THANK YOU FOR WATCHING
DOCS
石油钢管的性能要求
力学性能
• 较高的强度和韧性，承受内外压力
• 良好的弯曲性能和压缩性能，适应管道安装
耐腐蚀性能
• 抵抗腐蚀介质的侵蚀
• 延长钢管的使用寿命
密封性能
• 防止石油介质泄漏
• 保证管道的安全运行
石油钢管的力学性能与耐腐蚀性能
力学性能
耐腐蚀性能
• 屈服强度：衡量钢管承受外力的能力
• 耐酸性：抵抗酸性腐蚀介质的能力
石油钢管的种类与规格
石油钢管的种类
石油钢管的规格
• 无缝钢管：通过热轧或冷拔工艺制成
• 外径：常用的规格有219mm、273mm、325mm等
中石化 管道配件材料等级表内容
中石化管道配件材料等级表内容管道材料选用及等级规定目录1. 范围……………………………………………………………………………………….2. 标准和规范……………………………………………………………………………….3.管道等级…………………………………………………………………………………. 4. 缩写词…………………………………………………………………………………… 5. 管道等级索引…………………………………………………………………………… 6. 管道材料等级……………………………………………………………………………1. 范围此工程规定包含了除以下管道之外的所有工艺和公用工程管道系统中材料选择的通常要求: ⑴ 方形管道和其他特殊管道；⑵ 成套设备或标准设备内的一部分的管子；⑶ 仪表上的管道；⑷ 在P&ID图中标注有代号的特殊管道附件。
2. 标准和规范除非另有说明，管道材料的设计、制造、试压和检验都必须遵照以下被认可的现行有效版本的标准和规范： 2.1概述⑴ 设计：2.2管道元件ASME B 31.3 GB50316 ⑴ 管子： GB/T3091 GB5310 GB8163 GB/T12771 GB/T14976GB/T9711.1 HG20553 HG20537.1 HG20537. 3 HG20537. 4 ⑵ 法兰：NPS PN≤ 24 NPS 26≤PN ≤ 48 ⑶ 管件： a. 对焊管件 GB12459(A) GB13401(A) b. 锻制管件GB14383 GB14626 c. 管端突缘ASME B16.9 ⑷ 管螺纹⑸ 螺栓 a. 双头螺栓/螺母b. 螺纹 (6) 阀门 a. 一般用途阀门 b. 紧凑阀门c. 铸钢或锻钢阀门d. 蝶阀e.Wafer 型止回阀 f. 球阀⑺ 垫片- 工艺管道- 工业金属管道设计规定- 低压流体输送用镀锌焊接钢管 - 高压锅炉用无缝钢管 - 流体输送用无缝钢管- 流体输送用不锈钢焊接钢管 - 流体输送用不锈钢无缝钢管 - 石油天然气工业输送钢管交货技术条件- 化工配管用无缝及焊接钢管尺寸选用标准- 奥氏体不锈钢焊接钢管选用规定- 化工装置用奥氏体不锈钢焊接钢管技术要求- 化工装置用奥氏体不锈钢大口径焊接钢管技术要求 - ASME B 16.5 - ASME B16.47(B)－碳钢, 低合金钢无缝对焊管件(英制系列) －钢板制有缝对焊管件(英制系列)－锻钢制承插管件(英制系列) －锻钢制螺纹管件－工厂制对焊管件 - ASME B 1.20.1 - 全螺纹 - ASME B1.1 - ASME B 16.10， B 16.34 - API 602 - API 600，API 603 - API 609 - API 594 - API 6D2.3检验和试验3. 管道等级a. 平垫片 - ASME B 16.21b. 缠绕垫 - ASME B 16.20c. 环形垫 - ASME B 16.20 a. 阀门检验和试验 - API 5983.1概述3.1.1 管子3.1.1.1厚是依照管线在管线表中的设计条件按照GB50316来计算，并考虑腐蚀裕量、机加工裕量及负偏差。
石油常用专用管螺纹和管材的类型及规格
石油常用专用管螺纹和管材的类型及规格一、前言在石油工业发展过程中，API系列规范的石油管专用螺纹起着不可或缺的作用。
石油管专用螺纹主要分为两大类：用于井下工具及钻柱构件连接的石油钻具接头螺纹及用于油套管连接的油套管接头螺纹。
随着油井气钻采作业向更深、更高压力和更高温度等更苛刻工况条件的方向发展，而且石油钻采工艺技术不断的进步，常规石油管螺纹很难满足油田的开发需求。
本文就石油常用专用管螺纹和管材的主要类型、规格及发展现状作相应的介绍。
二、钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。
目前生产和检验依据的标准主要是API SPEC 7。
（螺纹外观见图3）API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。
这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。
其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。
其主要螺纹型式如表1所示。
表1：钻具接头螺纹类型序号螺纹型式英文写法螺纹牙型规格与种类1 数字型（NC）Number style connection theads V-0.038R NC23-NC77 共计 13 种2 内平型 ( IF ) Internal-flush style connectionthreads V-0.065 23/8in-51/2in 共计 6 种3 贯眼型( FH ) Full-hole style connection threads V-0.065V-0.050V-0.040 31/2in-65/8in 共计 5 种4 正规型( REG ) Regular style connection threads V-0.050V-0.040 23/8in—85/8in 共计 8 种1.内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。
