盘扣式钢管支架施工验收记录表.doc

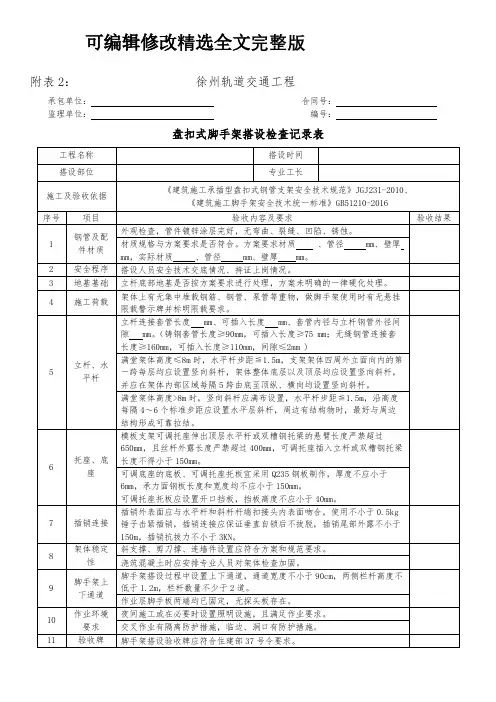

盘扣式钢管支架施工验收记录表

项目名称：中铁上海工程局集团有限公司皖赣铁路扩能改造工程Ⅱ标二分部验收部位：官塘湖特大桥 32+40+32m连续梁 126#-129#墩支架搭设验收项目具体内容规定及要求是否符合要求备注参加验收人员签字

地基处理承载力基础混凝土厚度≮ 20cm，地基承载力≮ 160Kpa

钢管支架

立杆

可托支架可调底座

水平杆

竖向斜杆水平剪刀撑

插销

进场前质量验收情

况

外观质量检查情况

垂直度

梁底纵横向间距

竖向搭接

插入立杆深度

竖向步距

纵横向布置情况

扣件钢管水平剪刀

撑

插销销紧情况

评定结果

钢管支架及构配件的产品及质量合格证、使用说明

书等资料收集齐全

杆件及主要构配件的尺寸复核要求，无严重锈蚀、

变形，焊点牢固无破损

立杆垂直偏差不应大于模板支架总高度的1/500 且不

得大于± 50mm

靠近桥墩处顺桥向立杆采用0.9m间距；中隔板处立

杆顺桥方向间距 0.6m，其他部位顺桥方向立杆采用

1.5m间距，横向间距在腹板处为0.9m、箱室和翼板

处均为 1.2m

立杆与基础间无松动悬空

≥150，丝扣外漏长度严禁超过 400mm，伸出顶层

水平杆悬臂长度严禁超过 650mm

≥150，丝扣外漏长度不应大于 300mm，最底层水

平杆离地高度不应大于 550mm

步距设置符合方案要求

符合方案及交底要求

水平杆扣接头于立杆连接盘的插销应击紧至深度的

标志刻度达到自锁状态，或满足抗拔力≮3KN

负责人签字：

年月日

脚手架安全检查记录表

扣件式钢管脚手架 1 扣件式钢管脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的规定。 2 扣件式钢管脚手架检查评定保证项目应包括：施工方案、立杆基础、架体与建筑结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、交底与验收。一般项目应包括：横向水平杆设置、杆件连接、层间防护、构配件材质、通道。 3 扣件式钢管脚手架保证项目的检查评定应符合下列规定： 3.1 施工方案 1）架体搭设应编制专项施工方案，结构设计应进行计算，并按规定进行审核、审批； 2）当架体搭设超过规范允许高度时，应组织专家对专项施工方案进行论证。

3.2 立杆基础 1）立杆基础应按方案要求平整、夯实，并应采取排水措施，立杆底部设置的垫板、底座应符合规范要求； 2）架体应在距立杆底端高度不大于200mm处设置纵、横向扫地杆，并应用直角扣件固定在立杆上，横向扫地杆应设置在纵向扫地杆的下方。 3.3 架体与建筑结构拉结 1）架体与建筑结构拉结应符合规范要求； 2）连墙件应从架体底层第一步纵向水平杆处开始设置，当该处设置有困难时应采取其它可靠措施固定；3）对搭设高度超过24m的双排脚手架，应采用刚性连墙件与建筑结构可靠拉结。 3.4 杆件间距与剪刀撑 1）架体立杆、纵向水平杆、横向水平杆间距应符合设计和规范要求； 2）纵向剪刀撑及横向斜撑的设置应符合规范要求； 3）剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定应符合规范要求。 3.5 脚手板与防护栏杆 1）脚手板材质、规格应符合规范要求，铺板应严密、牢靠； 2）架体外侧应采用密目式安全网封闭，网间连接应严密； 3）作业层应按规范要求设置防护栏杆； 4）作业层外侧应设置高度不小于180mm的挡脚板。 3.6 交底与验收 1）架体搭设前应进行安全技术交底，并应有文字记录； 2）当架体分段搭设、分段使用时，应进行分段验收； 3）搭设完毕应办理验收手续，验收应有量化内容并经责任人签字确认。 4 扣件式钢管脚手架一般项目的检查评定应符合下列规定： 4.1 横向水平杆设置 1）横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；2）作业层应按铺设脚手板的需要增加设置横向水平杆； 3）单排脚手架横向水平杆插入墙内不应小于180mm。 4.2 杆件连接 1）纵向水平杆杆件宜采用对接，若采用搭接，其搭接长度不应小于1m，且固定应符合规范要求； 2）立杆除顶层顶步外，不得采用搭接； 3）扣件紧固力矩不应小于40N?m，且不应大于65N?m。 4.3 层间防护 1）作业层脚手板下应采用安全平网兜底，以下每隔10m应采用安全平网封闭； 2）作业层里排架体与建筑物之间应采用脚手板或安全平网封闭。 4.4 构配件材质 1）钢管直径、壁厚、材质应符合规范要求； 2）钢管弯曲、变形、锈蚀应在规范允许范围内； 3）扣件应进行复试且技术性能符合规范要求。 4.5 通道 1）架体应设置供人员上下的专用通道； 2）专用通道的设置应符合规范要求。

盘扣支架验收表

表E-1 模板支架施工验收记录表项目名称南京地铁5号线TA05标项目经理部搭设部位高度跨度最大荷载搭设班组班组长操作人员持证人数证书符合性专项方案编审程序符合性技术交底情况安全交底情况钢9 管支架进场前质量验收情况材质、规格与方案的符合性使用前质量检测情况外观质量检查情况检查内容允许偏差㎜方案要求㎜实际情况㎜符合性立杆垂直度≤L/500且±50 ±5 ≤L/500且 ±50 水平杆水平度±5 ±5 可调托座垂直度±5 ±5 插入立杆深度≥150 -5 ≥150 可调底座垂直度±5 ±5 插入立杆深度≥150 -5 ≥150 立杆组合对角线长度±6 ±6 立杆梁底纵、横向间距1500、600 板底纵、横向间距1500、1200 竖向接长位置100~200 水平杆纵、横向水平杆设置同立杆纵横向间距设置梁底纵、横向步距1500 板底纵、横向步距1500 竖向斜杆最底层步距处设置情况最底层斜杆最顶层步距处设置情况最顶层斜杆其它部位每5跨设竖向斜杆剪刀撑垂直纵、横向设置/ 水平向/ 扫地杆设置≤550 施工单位检查结论结论：检查日期：年月日检查人员：项目技术负责人：项目经理：监理单位验收结论结论：验收日期：年月日专业监理工程师：总监理工程师：

表E-2 双排外脚手架施工验收记录表项目名称南京地铁5号线TA03标项目经理部搭设部位高度跨度最大荷载搭设班组班组长操作人员持证人数证书符合性专项方案编审程序符合性技术交底情况安全交底情况钢管支架进场前质量验收情况材质、规格与方案的符合性使用前质量检测情况外观质量检查情况检查内容允许偏差㎜方案要求㎜实际情况㎜符合性立杆垂直度≤L/500且±50 ±5 ≤L/500且±50 水平杆水平度±5 ±5 可调底座垂直度±5 ±5 插入立杆深度≥150 -5 ≥150 立杆组合对角线长度±6 ±6 立杆纵向间距1200 横向间距900、1200 竖向接长位置100~200 水平杆纵、横向水平杆设置每隔 1.5m布置一道纵向步距1500 横向步距1500 剪刀撑垂直纵、横向设置每隔3跨设置一道扫地杆设置≤50 护栏设置1000，绿网满挂脚手板设置厚度≥50,4mm 镀锌钢丝箍两道挡脚板设置＞180 人行梯架设置900×1800 施工单位检查结论结论：检查日期：年月日检查人员：项目技术负责人：项目经理：监理单位验收结论结论：验收日期：年月日专业监理工程师：总监理工程师：

承插型盘扣式钢管支架施工验收记录表格(新)

承插型盘扣式钢管模板支架施工验收记录表项目名称搭设部位高度跨度最大荷载搭设班组班组长操作人员持证人数证书符合性专项方案编审程序符合性技术交底情况安全交底情况钢管支架进场前质量验收情况材质、规格与方案的符合性使用前质量检测情况外观质量检查情况检查内容允许偏差㎜方案要求㎜实际情况㎜符合性立杆垂直度≤L/500且±50 ±5 水平杆水平度±5 可调托座垂直度±5 插入立杆深度≥150 -5 可调底座垂直度±5 插入立杆深度≥150 -5 立杆组合对角线长度±6 立杆梁底纵、横向间距板底纵、横向间距竖向接长位置基础承载力水平杆纵、横向水平杆设置梁底纵、横向步距板底纵、横向步距插销销紧情况竖向斜杆最底层步距处设置情况最顶层步距处设置情况其它部位剪刀撑垂直纵、横向设置水平向扫地杆设置与已建结构物拉结设置其它施工单位检查结论结论：检查日期：年月日检查人员：项目技术负责人：项目经理：监理单位验收结论结论：验收日期：年月日专业监理工程师：总监理工程师：

承插型盘扣式钢管双排外脚手架施工验收记录表项目名称搭设部位高度跨度最大荷载搭设班组班组长操作人员持证人数证书符合性专项方案编审程序符合性技术交底情况安全交底情况钢管支架进场前质量验收情况材质、规格与方案的符合性使用前质量检测情况外观质量检查情况检查内容允许偏差㎜方案要求㎜实际情况㎜符合性立杆垂直度≤L/500且±50 ±5 水平杆水平度±5 可调底座垂直度±5 插入立杆深度≥150 -5 立杆组合对角线长度±6 立杆纵向间距横向间距竖向接长位置基础承载力水平杆纵、横向水平杆设置纵向步距横向步距插销销紧情况竖向斜杆拐角处设置情况其它部位剪刀撑垂直纵、横向设置连墙件设置扫地杆设置护栏设置脚手板设置挡脚板设置人行梯架设置其它施工单位检查结论结论：检查日期：年月日检查人员：项目技术负责人：项目经理：监理单位验收结论结论：验收日期：年月日专业监理工程师：总监理工程师：

脚手架验收记录

LJA-C9-3 脚手架验收记录施工单位：工程名称：日期：专职安全生产管理人员（章）：

LJA-C9-3-1 扣件式钢管落地脚手架搭设验收表

②作业层施加荷载前；③每搭设完6～8m高度后；④达到设计高度后；⑤遇有六级强风及以上风或大雨后，冻结地区解冻后；⑥停用超过一个月。

LJA-C9-3-2 悬挑式钢管脚手架搭设验收表工程名称施工单位已搭设高度m 资料检查检查内容检查结果专项施工方案编制内容及要求专项方案验算结果项目技术负责人、施工单位技术负责人、总监理工程师审核 H＞20m专家论证意见登高架设作业人员及持证上岗情况现场检查型钢悬挑梁宜采用双轴对称截面型钢，如工字钢，截面高度不小于160mm，钢梁间距按架体立杆纵距设置钢梁固定端采用直径≥16mm 2个（对）及以上冷弯成型U形钢筋拉环或螺栓锚固于梁板结构上，结构强度不低于C20 钢梁固定段不小于悬挑段长度的1.25倍。钢梁外端宜采用直径≥ 20mm圆钢吊环设置钢丝绳或钢拉杆与上一层结构作斜拉结型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽厚）；采用螺栓角钢压板连接时，角钢规格不应小于63mm×63mm×6mm 立杆除顶层顶部外不得采用搭接剪刀撑搭接长度不小于1m，不少于2个扣件固定，各杆件伸出扣件大于100mm。对接扣件交错布置，拧紧扭力矩40～65N·m 连墙件采用刚性拉结，二步三跨连墙件应从架体底层第一步纵向水平杆处开始设置

设前；②作业层施加荷载前；③每搭设完6～8m高度后；④达到设计高度后；⑤遇有六级强风及以上风或大雨后，冻结地区解冻后；⑥停用超过一个月。

模板支架验收记录表

————————————————————————————————作者: ————————————————————————————————日期： ?

模板支架验收记录表项目名称杭政储出(20１0)39号商业金融用房搭设部位Ａ－F/７-13轴地下室负一层墙、柱、顶板、梁模高度m 跨度ｍ最大荷载搭设班组架子班班组长王加法操作人员持证人数18人证书符合性符合要求专项方案编审程序符合性符合技术交底情况已交底安全交底情况已交底钢管扣件进场前质量验收情况符合要求材质、规格与方案的符合性符合要求使用前质量检测情况符合要求外观质量检查情况符合要求检查内容允许偏差方案要求实际质量情况符合性立杆间距梁底+3０mｍ按方案符合要求板底＋30mm 按方案符合要求步距＋５０mm 1.5m 符合要求立杆垂直度≤0.７5％且≯60mm 按方案符合要求扣件拧紧４０－６5N·m 按方案符合要求立杆基础按方案符合要求扫地杆设置按方案符合要求拉结点设置按方案/ 立杆搭接方式按方案符合要求纵、横向水平杆设置按方案符合要求剪刀撑垂直纵、横向按方案符合要求水平(高度＞4m）按方案符合要求其他／/ 施工单位检查结论结论：检查日期: 年月日检查人员: 项目技术负责人: 项目经理：监理单位验收结论结论：验收日期:年月日

专业监理工程师：总监理工程师: (注:模板支架高度大于等于7m但小于８m的,验收后须报区安监站备案方可浇筑砼，模板支架高度大于模板支架验收记录表项目名称杭政储出（２010）39号商业金融用房搭设部位 4#楼（A-D／6-1 ５轴）二层柱、四层梁、板、楼梯高度m 跨度 0.8-1.０ m 最大荷载搭设班组架子班班组长王加法操作人员持证人数18人证书符合性符合要求专项方案编审程序符合性技术交底情况已交底安全交底情况已交底钢管扣件进场前质量验收情况符合要求材质、规格与方案的符合性符合要求使用前质量检测情况符合要求外观质量检查情况符合要求检查内容允许偏差方案要求实际质量情况符合性立杆间距梁底+３0ｍm 按方案符合要求板底＋30ｍm 按方案符合要求步距+50mm 1．8 符合要求立杆垂直度 ≤０.75% 且≯6０mｍ按方案符合要求扣件拧紧40－６5Ｎ·m 按方案符合要求立杆基础按方案符合要求扫地杆设置按方案符合要求拉结点设置／按方案/ 立杆搭接方式按方案符合要求纵、横向水平杆设置按方案符合要求剪刀撑垂直纵、横向按方案符合要求水平(高度＞4m) 按方案／/符合要求其他/ / 施工单位检查结论结论:检查日期：年月日检查人员：项目技术负责人:项目经理：
