绿色IDC新型节能技术应用经验讲解

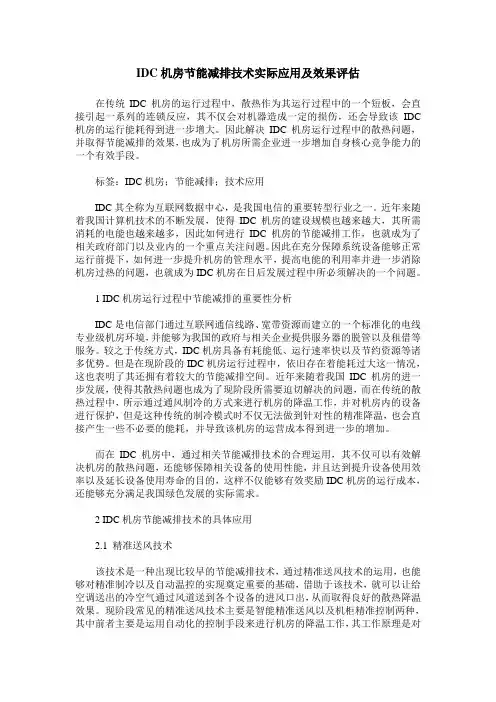

IDC机房节能减排技术实际应用及效果评估
IDC机房节能减排技术实际应用及效果评估在传统IDC机房的运行过程中，散热作为其运行过程中的一个短板，会直接引起一系列的连锁反应，其不仅会对机器造成一定的损伤，还会导致该IDC 机房的运行能耗得到进一步增大。
因此解决IDC机房运行过程中的散热问题，并取得节能减排的效果，也成为了机房所需企业进一步增加自身核心竞争能力的一个有效手段。
标签：IDC机房；节能减排；技术应用IDC其全称为互联网数据中心，是我国电信的重要转型行业之一。
近年来随着我国计算机技术的不断发展，使得IDC机房的建设规模也越来越大，其所需消耗的电能也越来越多，因此如何进行IDC机房的节能减排工作，也就成为了相关政府部门以及业内的一个重点关注问题。
因此在充分保障系统设备能够正常运行前提下，如何进一步提升机房的管理水平，提高电能的利用率并进一步消除机房过热的问题，也就成为IDC机房在日后发展过程中所必须解决的一个问题。
1 IDC机房运行过程中节能减排的重要性分析IDC是电信部门通过互联网通信线路、宽带资源而建立的一个标准化的电线专业级机房环境，并能够为我国的政府与相关企业提供服务器的脱管以及租借等服务。
较之于传统方式，IDC机房具备有耗能低、运行速率快以及节约资源等诸多优势。
但是在现阶段的IDC机房运行过程中，依旧存在着能耗过大这一情况，这也表明了其还拥有着较大的节能减排空间。
近年来随着我国IDC机房的进一步发展，使得其散热问题也成为了现阶段所需要迫切解决的问题，而在传统的散热过程中，所示通过通风制冷的方式来进行机房的降温工作，并对机房内的设备进行保护，但是这种传统的制冷模式时不仅无法做到针对性的精准降温，也会直接产生一些不必要的能耗，并导致该机房的运营成本得到进一步的增加。
而在IDC机房中，通过相关节能减排技术的合理运用，其不仅可以有效解决机房的散热问题，还能够保障相关设备的使用性能，并且达到提升设备使用效率以及延长设备使用寿命的目的，这样不仅能够有效奖励IDC机房的运行成本，还能够充分满足我国绿色发展的实际需求。
数据中心的节能技术应用
数据中心的节能技术应用数据中心是现代社会中不可或缺的一个重要组成部分。
随着科技的不断发展，数据中心的数量也在不断增加。
但是，数据中心的能耗也随之不断增加，给环境带来了极大的压力。
因此，如何应对数据中心的能耗问题成为一个迫切需要解决的问题。
本文将介绍数据中心节能技术的应用，来降低数据中心的能耗。
一、虚拟化技术数据中心中的服务器数量是十分庞大的，而且很大一部分的服务器都是空置的状态。
但是，空置的服务器同样需要进行冷却和供电。
因此，虚拟化技术的应用，可以使得多台服务器合并成一台物理服务器，从而减少了服务器的数量。
虚拟化技术的应用还可以极大地提高服务器的利用率。
通过虚拟化技术，可以将多个不同应用的虚拟机运行在同一台物理服务器上，从而达到服务器利用率的最大化。
这种技术可以减少无用的资源浪费，提高数据中心的效率水平。
二、高效的服务器硬件服务器硬件是数据中心的基础设施，硬件的能耗直接关系到整个数据中心的能耗水平。
因此，选用高效的服务器硬件非常重要。
例如，当前市场上的CPU芯片可以根据业务需求进行动态调整，从而达到节约能源的目的。
同时还可以采用低功耗的处理器和高效的散热模块，来减小服务器的能耗。
三、机房的设计和管理数据中心机房的设计同样十分重要。
机房应该设置在有自然通风条件的场所，而且需要加装合适的隔热材料，以减轻服务器空调的负荷。
此外，在服务器的配置过程中，应注意合理分组，从而实现合理的散热。
机房的管理也是节能的重要手段。
数据中心管理人员应定期检查设备的整体运行状态，及时发现故障，避免资源的浪费。
需要定期进行设备的清洗和维护，防止设备内部堆积灰尘而导致过度耗能。
四、绿色能源的应用数据中心的能耗巨大，因此采用绿色能源来代替传统的化石能源成为了新的趋势。
例如，利用风能和太阳能的发电方式可以在减小整个数据中心的能耗的同时，降低环境的污染程度。
但是，需要注意的是，绿色能源并不是所有数据中心都能使用的，这需要根据实际情况来选择能源类型。
数据中心绿色节能措施
数据中心绿色节能措施数据中心是存储、处理和传输大量数据的关键基础设施。
随着云计算、大数据分析和物联网的快速发展，数据中心的能源消耗量也在不断增加。
为了减少数据中心对环境的影响并提高能源利用效率，绿色节能措施变得尤为重要。
以下是一些可以采取的数据中心绿色节能措施。
1.采用能源高效的硬件设备：选择能效比高的服务器、储存设备和网络设备，以减少能源消耗。
例如，使用具有节能模式的服务器，可以在负载较低时降低能耗。
2.优化数据存储：采用虚拟化技术和去重解决方案，可以减少数据冗余和存储需求，从而降低存储设备的能源消耗。
3.优化空调和冷却系统：数据中心通常需要强大的空调和冷却系统来保持服务器的温度稳定。
通过使用高效的冷却系统，如冷水机组和冷却塔，并通过合理的风道设计和隔热措施，可以减少冷却能耗。
4.使用可再生能源：安装太阳能板、风力发电装置或地热能装置，以供应部分或全部数据中心的能源需求。
这些可再生能源不仅减少了对化石燃料的依赖，还可以减少温室气体的排放。
5.优化能源管理系统：通过使用智能能源管理软件和监测工具，实时监测和控制数据中心的能源消耗，及时发现和解决潜在的能耗问题，提高能源利用效率。
6.采用水冷技术：传统的空气冷却系统需要大量能源，而水冷技术可以更高效地将服务器散热。
水冷技术还可以利用冷却过程中的热量，转化为其他用途，进一步提高能源利用效率。
7.设计高效的照明系统：使用节能灯具和智能照明系统，根据实际需要提供适当的照明水平，避免能源浪费。
8.优化空间布局：合理布局服务器和设备，减少冗余，提高空间利用率，减少对能源消耗的需求。
9.推广绿色计算：鼓励开发和使用能够在计算过程中更节能的算法和应用程序，减少不必要的计算和能源浪费。
10.建立电力回收系统：将服务器和设备产生的可再利用的低等级热能转化为电力，提高能源的利用效率。
11.移除废弃设备：及时清理和移除无用的服务器、硬件设备和电缆，减少对能源和空间的浪费。
绿色数据中心各系统及绿色节能措施
绿色数据中心各系统及绿色节能措施随着互联网和数字化时代的到来，数据中心作为信息技术基础设施的重要组成部分，发挥着越来越重要的作用。
然而，数据中心的运行也带来了巨大的能源消耗和环境负担。
为了减少能源浪费并实现绿色可持续发展，绿色数据中心应运而生。
本文将介绍绿色数据中心各系统及绿色节能措施。
一、电力系统电力系统是数据中心运行的基础，也是能源消耗的主要来源。
绿色数据中心采取了多种措施来提高电力系统的效率和可持续性。
1. 采用高效的UPS（不间断电源系统）：传统的UPS效率较低，造成能源浪费。
绿色数据中心采用高效的UPS设备，可提高能源利用率。
2. 优化电力传输：通过降低电压传输损耗、减少电线损耗等方式，优化电力传输，提高供电效率和可靠性。
3. 温控系统：合理的温控系统可以降低设备的散热消耗，提高电力系统的效率。
二、机械与制冷系统机械与制冷系统在绿色数据中心中起到了关键作用，它们能够确保设备的运行稳定性和散热效果。
1. 高效节能的风冷系统：传统的风冷设备能耗较高，绿色数据中心采用高效节能的风冷系统，减少能源消耗。
2. 冷热通道隔离：通过建立冷热通道隔离，避免冷热交叉，可以提高冷却效率，减少制冷设备的负荷。
3. 智能化调控系统：采用智能化调控系统，可以根据设备的负载情况和环境温度合理地调节机械与制冷系统的运行，降低能耗。
三、网络系统网络系统是数据中心的核心，也是能源消耗的重要部分。
为了减少网络设备的能耗，绿色数据中心采取了以下措施：1. 优化网络拓扑结构：合理设计网络拓扑结构，减少设备数量，降低能耗。
2. 节能路由器和交换机：采用节能路由器和交换机，降低设备的功耗。
3. 功率管理与优化：采用功率管理和优化技术，根据实际需求合理配置设备的运行状态，降低能耗。
四、数据存储系统数据存储系统是数据中心核心业务的支撑，也是能源消耗的主要来源。
为了提高数据存储的效率和可持续性，绿色数据中心采取了多种措施：1. 使用固态硬盘（SSD）：相比传统的机械硬盘，SSD具有更高的读写速度和更低的功耗，能有效降低数据存储系统的能耗。
数据中心绿色节能技术应用实施方案
数据中心绿色节能技术应用实施方案第一章数据中心绿色节能技术应用概述 (2)1.1 数据中心能耗现状分析 (2)1.2 绿色节能技术发展背景 (2)1.3 数据中心绿色节能技术发展趋势 (3)第二章数据中心规划设计 (3)2.1 绿色数据中心规划原则 (3)2.2 节能型数据中心设计要点 (4)2.3 数据中心能源管理系统设计 (4)第三章服务器与存储设备节能技术 (5)3.1 服务器节能技术选型 (5)3.2 存储设备节能技术选型 (5)3.3 高效散热技术 (5)第四章数据中心供电系统节能 (6)4.1 电力系统优化 (6)4.2 供电设备节能技术 (6)4.3 不间断电源系统节能 (6)第五章数据中心制冷系统节能 (7)5.1 制冷系统优化 (7)5.2 制冷设备节能技术 (7)5.3 自然冷却技术应用 (7)第六章数据中心照明与动力系统节能 (8)6.1 照明系统节能 (8)6.1.1 节能原则与目标 (8)6.1.2 节能措施 (8)6.2 动力系统节能 (8)6.2.1 节能原则与目标 (8)6.2.2 节能措施 (8)6.3 节能灯具选型与应用 (9)6.3.1 节能灯具选型 (9)6.3.2 节能灯具应用 (9)第七章数据中心能源监测与管理系统 (9)7.1 能源监测系统设计 (9)7.2 能源管理系统功能 (9)7.3 能源数据统计分析 (10)第八章数据中心绿色建筑与环境保护 (10)8.1 绿色建筑标准与评价 (10)8.2 数据中心环保设施设计 (11)8.3 环境保护与节能减排措施 (11)第九章数据中心绿色运维与管理 (12)9.1 绿色运维策略 (12)9.2 节能管理措施 (12)9.3 员工绿色意识培训 (13)第十章数据中心绿色节能技术应用案例 (13)10.1 国内数据中心绿色节能技术应用案例 (13)10.1.1 项目背景 (13)10.1.2 项目实施 (13)10.1.3 项目成效 (14)10.2 国际数据中心绿色节能技术应用案例 (14)10.2.1 项目背景 (14)10.2.2 项目实施 (14)10.2.3 项目成效 (14)10.3 数据中心绿色节能技术应用效益分析 (14)第一章数据中心绿色节能技术应用概述1.1 数据中心能耗现状分析数字化、信息化进程的不断推进，数据中心作为支撑现代信息服务的重要基础设施，其能耗问题日益凸显。

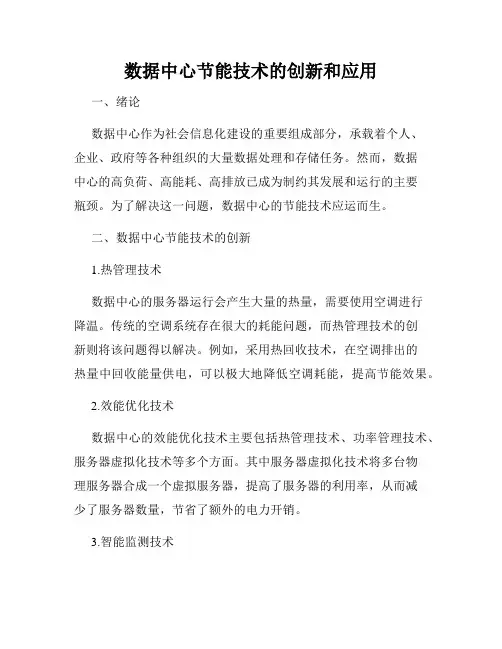

数据中心节能技术的创新和应用
数据中心节能技术的创新和应用一、绪论数据中心作为社会信息化建设的重要组成部分，承载着个人、企业、政府等各种组织的大量数据处理和存储任务。
然而，数据中心的高负荷、高能耗、高排放已成为制约其发展和运行的主要瓶颈。
为了解决这一问题，数据中心的节能技术应运而生。
二、数据中心节能技术的创新1.热管理技术数据中心的服务器运行会产生大量的热量，需要使用空调进行降温。
传统的空调系统存在很大的耗能问题，而热管理技术的创新则将该问题得以解决。
例如，采用热回收技术，在空调排出的热量中回收能量供电，可以极大地降低空调耗能，提高节能效果。
2.效能优化技术数据中心的效能优化技术主要包括热管理技术、功率管理技术、服务器虚拟化技术等多个方面。
其中服务器虚拟化技术将多台物理服务器合成一个虚拟服务器，提高了服务器的利用率，从而减少了服务器数量，节省了额外的电力开销。
3.智能监测技术传统数据中心采用人工巡检模式，难以发现问题，而采用智能监测技术可以通过远程监测实现精细化管理、一键巡检以及异常报警等功能，从而有效解决数据中心的节能问题。
三、数据中心节能技术的应用1.低温节能技术的应用一些大型数据中心采用低温技术进行节能，通过将数据中心的温度调整到10℃以下，可以将机器的散热降温，从而节约了大量的能源成本；同时也使得冬季的热能可以用于取暖，形成了循环利用，提高了能源的利用效率。
2.光伏发电技术的应用采用光伏发电技术，可以将光能转换为电能，为数据中心提供便宜、可再生的电力。
使用太阳能光伏板来收集能量，最大化利用自然界的能源资源，进一步降低了数据中心的电力成本，并具有非常好的环保效益。
3.刀片式服务器的应用刀片式服务器拥有更高的服务器密度以及更低的功耗和散热成本，能够满足数据中心大规模、高效、稳定的运算需求。
并且，刀片服务器还带来其他节能优化的优势，如快速配罝和更容易管理，从而提高了数据中心的效能以及节能效果。
四、结论随着节能技术的不断推进，数据中心的节能问题得到了有力解决。
IDC数据机房节能减排的技术
IDC数据机房节能减排的技术IDC即为“互联网数据中心”，在快速发展的进程中，要发挥其应用价值，就要提高服务器的数据处理能力，数据存储设备和网络设备的信息容量增加，对于电能的消耗量增大。
所以，企业在运行的过程中，所使用的电量就会有所增加。
采用节能减排技术，可以降低IDC机房的运行成本，企业的市场竞争力也会有所增加，确保安全安全可靠地运行。
本论文针对IDC数据机房节能减排的技术进行分析。
IDC是基于互联网构建起来的数据中心，通过运行专业网站，就可以为企业、网站以及媒体提供服务，由于数据信息传输质量高，而且数据容量规模大，因此得到了广泛的应用。
IDC所提供的业务非常广泛，包括宽带批发业务、空间租用业务以及服务器等等。
IDC数据机房中，各种设备都可以集中放置，空间有限，释放大量的热量。
为了降低IDC数据机房的能源使用量和排放量，就要采取节能减排措施。
机柜的散热方式要合理IDC数据机房中所安装的发热设备并不与散热设备之间相对应，其热量排放的?^程是通过机柜内部的气流来完成的。
在对机房内部的设备进行布局的时候，要对空调系统充分了解，对释放热量多的设备在室内分布要均衡，对于机柜的送风设计可以采用下送风的方式。
如果机柜的发热量非常大，送风就需要单独进行。
机房需要具有很高的制冷效率，这样就可以使得机房运行中，能源消耗量有所降低。
设备的发热量非常大，就要将其布置在靠近空调的位置，最好对着出风口，确保机柜的冷量。
选择合适的供电设备在供电设备的选择上，要符合实际需要。
原有的不间断电源系统被240伏的高压直流系统所取缔，当电源系统处于低负荷运行状态的时候，就会发挥很好的能源节约效果，系统运行的总有效率可以提高15%左右。
从经济的角度而言，供电系统的运行是会消耗一定量能源的，适用于耗费能源的冗余供电系统。
但是，冗余供电系统依然会被用于IDC数据机房中。
交流设备所输出的电流需要经过2次交流转变为直流电流之后，才可以达到设备端。
IDC机房节能减排技术的应用
浅谈IDC机房节能减排技术的应用【摘要】idc业务属于中国移动重要转型业务之一，近几年发展迅速，规模越来越大，消耗的能源也越来越多，idc机房节能减排改造是在不影响机房的安全性基础上进行的。
本文通过对在建中国移动idc机房重点节能减排技术上送风机房精确送风系统的实际应用，结合项目实施过程的一些感悟浅谈idc机房节能减排技术，并使达到了idc机房节能减排效果。
【关键词】idc机房；节能减排；技术应用；局部热岛；精确送风互联网数据中心是新兴的、广泛的应用级服务互联网数据平台。
数据中心机房能源需求和能源成本急剧增大，也引起政府与业界的普遍关注。
为此，在保障系统设备及客户信息数据安全的前提下，如何提高数据中心机房的管理水平、提高电能利用率、消除机房过热的问题，是许多数据中心面临的严峻挑战。
当前idc机房中的用电成本已经占到总成本的60%以上，故非常迫切需要启动idc机房的节能减排工作。
idc机房节能内容大致如下表所示：下面将从上表中重点选择一种idc机房节能减排技术——上送风机房机柜精确送风系统，并结合中国移动华南区idc机房项目情况对其实际应用情况和节能效果进行详细介绍。
1 上送风机房机柜精确送风节能技术应用中国移动作为大型移动业务运营商企业，idc机房空调的能耗占整个电信机房能耗45%左右，并且原有的大多数idc机房采用上送风空调系统，空调制冷效率较低，耗能严重。
通过对idc机房内的机柜采用精确送风的制冷模式，将空调冷风直接输送到每个机柜内，使得气流组织更合理，可以提高空调的制冷效率，达到节能减排的目的。
1.1 节能技术特点-先冷却设备后降室温采用精确送风技术将从空调出来的冷空气直接送到机柜内需要冷却的位置，进入机柜内的冷风温度较低，先直接作用冷却机柜的设备，可以利用较大的温差带走设备热源的热量，提高热交换的效率，将温度相对较高的冷风排到机房中。
这时机房环境温度会比采用普通上送风方式下的环境温度高，但机房的环境温度不会对通信设备的冷却有任何影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
——IDC机房中的飞轮储能、冰蓄冷、分布式供电等 新型技术的应用体会
演讲人：赵晓峰
用戶至上 用心服务 Customer First Service Foremost
Sept. 2012
目录
IDC日常维护所面临的问题 磁悬浮飞轮储能技术的应用 分布式供电技术的应用 冰蓄冷空调技术的应用 总结
• 结构紧凑，占地小，安放形式灵活
•
无蓄电池类原件，绿色环保，占地面积
较传
统电池减少50%，无任何有毒、
有害化学原料，100%可回收。
• 模块化结构，扩容升级简单方便
• 多次充放电，可靠性高，维护简单，使用寿 命达20年
磁悬浮飞轮储能原理
＋
＋
磁悬浮飞轮
IGBT电力电 子电路
＋
直流充电 控制电路
辅助设备及监控系 统
冰蓄冷空调系统利用低谷电价，其运行费用比常规电制冷空调系统减少 38%左右；
制冷主机冗余数量可以减少，可以使用双工况机组作为制冷冗余配置，可 减少制冷主机的装机容量和功率30%-50%，降低设备初投资费用；
冷冻水温度可降到1－4℃，能够实现大温差、低温送风，满足数据机房高 负荷冷源供应需求，为未来云技术平台高冷量需求奠定基础；
图形化控 制接口
远程监控
飞轮+UPS应用——操作顺序2（备份工作）
长效AC后备 电源
备用AC 发电机
发电机启动信号
自动切换开关（ATS）
整流器 AC/DC
UPS 系统
逆变器 DC/AC
主要AC 负载
380 VAC
AC 市电
时间序列
双向IGBT变换器
DC AC
辅助电源（保护飞 轮控制和真空泵的 交流电源）
DPS产品的特点
1.高密度一体化 （3 ~ 4U) 2.双输入/输出设计 3.高安全性锂离子电池 4.智能化集中监控 5.不中断业务在线更换
DPS产品的特点
高密度一体化
电源电池一体化，单机架独立供备电系统。 标准3U高度，体积小、重量轻。 可实现快速安装部署，方便建设、扩容。
双路输入/输出设计
飞轮+UPS应用——操作顺序1（正常工作）
长效AC后备 电源
备用AC 发电机
发电机启动信号
自动切换开关（ATS）
整流器 AC/DC
UPS 系统
逆变器 DC/AC
主要AC 负载
380 VAC
AC 市电
时间序列
双向IGBT变换器
DC AC
辅助电源（保护飞 轮控制和真空泵的 交流电源）
飞轮模块
VDC
(飞轮和电源转换器)
及 采用电池管理系统控制
模
─ 保证电池充放电时的电流、电压和温
块
度参数正常
的 安 全
─ 延长电池使用寿命 降低成本
保
─ 铁锂电池的生命周期约为普通铅酸蓄
障
电池的3倍，平均可以达到10年
─ 同容量的铁锂电池的体积和重量是铅
酸蓄电池的三分之一，而且连接摆放
任意
─ 具有优越的耐高温性能，维护成本低
由于节能同时还减少碳排放, 铅酸蓄电池单位产量综合消耗标准 煤2.7Kg/KVAh，每减少1组200AH铅酸蓄电池（96块），20年内 可减少蓄电池产生的C02排放量为7.5吨。
无需蓄电池室 飞轮UPS室
分布式供电技术的应用
DPS（Distributed Power System） - 分布式供电系统
• DPS是一种全新的、为IDC机房设计的供电系统。它改变了传统集中式UPS的供配电方式， 将电源系统分散到每个机架当中。
• 按照输出电压类型分类，DPS产品可分为交流输出和直流输出两种，整机效率均高于92%。
集
中
式
电
源 系
机架
统
配电柜
ups 电池
*红色为配套电源系统所占面积
配电柜 机架
分 布 式 电 源 系 DPS 统
系统采用高集成度模块化设计、可扩容，支持N+X冗 余备份连接；
真空磁悬浮控制精密，阻力极低，高速旋转噪声小 于UPS的风扇噪声。保证了20年的使用寿命，在寿命 期内飞轮免维护。
更高的效率，意味着更低的能耗，更少的运维 费用。对于数据中心更有意义的是，带载率越 高时飞轮节省的能量越多。
节能环境 满载效率 带载50%效率 带载40%效率 工作温度
更 换 准 备 确 认
反 向 操 作 安 装
DPS产品在IDC的应用特点
1.快速部署 2.按需投资 3.提升机房容积率 4.提升业务安全性 5.节能减排
DPS产品在IDC的应用特点
快速灵活的部署
大型UPS的到货周期长，安装调试复杂；DPS 部署速度快，安装、配套方式灵活，在工期紧迫项
目中可使用DPS应急部署
• 96.3%为10秒内的瞬断
• 93.0%为2秒内的瞬断
10 to 30s 0.5%
0.5 to 1 min 0.3%
1 to 2 min 0.9%
2 min to 8 hours 2.1%
Under 10 Sec 96.3%
供电中断，电力污染，瞬断问题是电力供应中存在的固有问题，是影 响电信机房可靠性的主要来源，也是配电系统需要首要解决的问题
单层1000机架， 总容量2800架。
DPS产品在IDC的应用特点
提升业务安全性
UPS 集中式电源系统风险影响范围大
分布式电源系统风险仅影响单个机架
DPS产品在北京电信IDC的应用
兆维IDC 永丰IDC
亦庄IDC
冰蓄冷空调技术的应用
什么是冰蓄冷空调
所谓冰蓄冷技术，就是在电力负荷很低的夜间，即用电低谷期，采用电制冷 机制冰，将冷量以冰的方式储存起来；而在电力负荷较高的白天，也就是用电高 峰的时期，把储存的冷量释放出来，从而满足建筑物空调负荷的需要，实现用电 负荷的“移峰填谷”。通俗的说，就是利用夜间3毛多钱的电做白天1块多钱的事 。最大限度实现中央空调用户能源运行费用节省。
EPRI Distribution Power Quality Study 1993 - 1995
冷却系统已成为影响电信IDC正常运行的主要问题
现代IT机房随着密度的越来越高，对冷却系统的依赖也越来越大，现代机房已发展到几乎离开冷却系 统无法运行1分钟的地步；
但冷却系统因用电量大，设备启动瞬间负荷大等问题，一直以来对配电系统是个挑战，也是配电难点。
用晚上0.3元的电 做白天1.3元的事
冰蓄冷空调的工作模式介绍-1
A.夜间蓄冰模式(制冰工况)
冰蓄冷空调的工作模式介绍-2
B.冰槽单独融冰供冷模式（融冰工况）
冰蓄冷空调的工作模式介绍-3
C.蓄冰冷机单独供冷模式（主机供冷工况）
冰蓄冷空调的工作模式介绍-4
D.蓄冰冷机和冰槽融冰联合供冷模式
冰蓄冷空调的社会意义及优点
磁悬浮飞轮 传统蓄电池
飞轮 98% 97% 96% 0℃ - 40℃
传统蓄电池 90%
85%-87% 82%-83% 20℃ - 25℃
磁悬浮飞轮储能的环保性
飞轮对环境的适应能力很强，可以在0℃到40℃之间正常运转， 机房内不需要配置空调系统，所以较之传统蓄电池式大大节省了 空调系统运转耗电量。相比蓄电池而言飞轮系统的节电率达到 77%。
飞轮设备体积小，同等功率下只相当于传统蓄电池式1/4的占地面 积 ，无需蓄电池室且不用额外的承重加固支出，为IDC的服务器 扩容提供了可能，带来新的利润增长并节省用户投资。
飞轮设备具有生产应用全程绿色环保的特点，不会产生铅酸蓄电 池所特有的铅污染，按照蓄电池生产行业测算，每块200AH的铅酸 蓄电池需要消耗铅粉4Kg，按每台UPS配96块电池，20年更换4次计 算，可以减排铅1.6吨；
市电停电
2秒.
6 秒.
2秒. 2至15分钟.
飞轮模块
VDC
(飞轮和电源转换器）
图形化控 制接口
远程监 控
磁悬浮飞轮储能的高效性
效率高达97%，输出功率密度大可达3000KW，输出电 压、功率可以精确控制，兼容各种UPS系统；
0.99的高输入功率因数，对电网有功功率的吸收能 力强，对电网影响的程度轻，有效利用电网效能， 减少无功损耗，节约电能；
Oct
% of Saving
20%
10%
0% 0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
% of Load
冰蓄冷空调在北京电信永丰IDC实际应用节能分析
我们在永丰IDC通过对比使用制冷机供冷工况和冰蓄冷工况进行相关节能数据分析： 制冷机供冷工况
使用制冷机24小时为数据机房供 冷日运行总计耗电量为74856KW,
• 需要更高的能效 – 能耗成本不断增加 – 传统的数据中心不能实现功率密度最大化
• 资本压力不断上升 – 预计容量将不断增加 – 按需购买有助于延缓资本支出
• 节能减排的趋势和需要 – 数据中心是节能减排的中坚力量 – TCO,PUE在现代IDC建设中已越来越多的被提及
问题的提出 —
更高的可靠性? 更少的投入？
更低的能耗?
更小的空间？
磁悬浮飞轮储能技术的应用
磁悬浮飞轮储能技术为IDC提供了一个新的选择
北京电信亦庄数码港二期飞轮机房
磁悬浮飞轮储能可提供：
• 持续提供不间断电力供应
• 过载能力强，可适应电机等多种负载的需求
• 效率高，自身能耗低，节约电力消耗费用和 蓄电池更换费用，总体成本节约60%以上。
VDC(XE)/HVDC
当外部有电供给时飞轮在电动机模式下工作。此时接受电能驱动转子带动飞轮在真空环境下持续旋转， 飞轮以动能形式存储能量。当供电中断时，飞轮靠惯性继续旋转，此时设备类似一台发电机，将动能 转换成电能。效率可达97%、绿色环保。
