2020-2021【物理】中考物理欧姆定律的计算问题解答题压轴题提高专题练习附详细答案
一、欧姆定律的计算问题难题易错题1．如图所示是某同学设计的监测河水流速变化的装置原理图。
机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P 上下移动，电源电压恒定不变，闭合开关S ，随着水流速度的改变，下列说法不正确的是（ ）A ．当水流速度增大时，电压表的示数变小B ．当水流速度增大时，电流表的示数变大C ．当水流速度减小时，电压表与电流表的示数之比变大D ．当水流速度减小时，电压表与电流表的示数的乘积不变【答案】D【解析】【分析】【详解】流体的压强和流速有关，流速越大的位置，压强越小；水流速度增大时，机翼状的探头上下表面的压强不同，下表面压强大于上表面压强，滑片上移，接入的阻值减小，两个电阻串联在电路中，电压表测量滑动变阻器两端电压：A ．当水流速度增大时，根据串联电阻分压特点，滑动变阻器两端电压减小，即电压表的示数变小，故A 正确，A 不符合题意；B ．当水流速度增大时，电路总电阻减小，电流表的示数变大，故B 正确，B 不符合题意；C ．当水流速度减小时，滑片下移，接入的阻值增大，电压表与电流表的示数之比就是滑动变阻器接入的电阻，即变大，故C 正确，C 不符合题意；D ．当水流速度减小时，滑片下移，接入的阻值增大，电压表与电流表的示数的乘积表示滑动变阻器的功率，表达式为2222222212()U R P U I U R R R ===+ 即功率随着接入的阻值不同而变化，故D 错误，D 符合题意。
故选D 。
2．如图，电源电压保持不变，闭合开关S 。
将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。
下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。
A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。
故选BCD 。
3．如图所示电路中，电源电压不变，灯泡的额定电压等于电源电压，灯泡电阻不变，下列说法正确的是（ ）A ．开关都闭合，P 向右滑动，电流表的示数变小B ．只闭合S 1、S 2，P 滑到a 端，灯泡正常发光C ．只闭合S 3，P 向右滑动，电压表示数变化量与电流表示数的变化量的比值不变D ．先闭合S 3，再闭合S 2，滑片P 不动，电压表的示数变小【答案】ABC【解析】【分析】【详解】A ．开关都闭合，灯泡、电阻R 2被短路，电流表与滑动变阻器串联在电路中，P 向右滑动，电路有效电阻变大，电流表的示数变小，故A 正确；B ．只闭合S 1、S 2，灯泡与电阻R 2并联，P 滑到a 端滑动变阻器阻值为零，灯泡两端为电源电压，因灯泡的额定电压等于电源电压，能正常发光，故B 正确；C ．只闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，电压表测量滑动变阻器两端电压，P 向右滑动，电压表示数变化量U ∆与电流表示数的变化量I ∆的比值为1212()R R I U R R I I+∆∆==+∆∆ 保持不变，故C 正确；D ．先闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，再闭合S 2，灯泡被短路，滑片P 不动时电路总电阻变小，电流变大，电压表的示数变大，故D 错误。
故选ABC 。
4．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。
其中R 1是光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，这时自动计数器会计数一次。
R 2是定值电阻，信号处理系统能记录AB 间每时刻的电压。
已知电源电压为12 V ，某时段AB 间的电压随时间变化的图像如图乙所示，则下列说法正确的是A ．AB 两端电压为2 V 时，跳绳自动计数器会计数一次B ．绳子挡住了射向R 1的红外线时，R 1和R 2的阻值相等C ．绳子没有挡住射向R 1的红外线时，R 1的阻值是R 2的3倍D ．绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍【答案】AD【解析】【分析】【详解】A ．由题知，当射向R 1的激光被挡时，R 1阻值变大，根据串联电路的分压原理知，R 1分得电压增大，R 2分得电压减小，由图乙知，此时U 2=U AB =2V ，因为R 1的电阻变大，自动计数器会计数一次，即AB 间电压为2V 计数一次，故A 项正确；B ．由串联分压的特点可知12112222U U U IR R U U IR R -===， 即1212V-2V 5=2V 1R R =， 所以R 1=5R 2，故B 项错误；C ．当射向R 1的激光没有被挡时，R 1阻值变小，R 1分得电压减小，R 2分得电压增大，由图乙知，此时U 2'=U AB '=6V ，由串联电路的分压原理有：12112222U U U I R R I R R U U ''''-==='''， 即1212V-6V 1=6V 1R R '=， 所以12R R '=，故C 项错误；D ．结合BC 项，115R R '=，即绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍，故D 项正确。
5．如图甲所示的电路中，电源电压为12V 保持不变，R 2是定值电阻。
闭合开关S ，将滑动变阻器R 1的滑片从最左端向右滑动直到小灯泡L 正常发光。
图乙是这一过程中两电压表与电流表示数变化关系的图像。
下列说法正确的是（ ）A ．定值电阻R 2的阻值是20ΩB ．小灯泡的额定功率为1.8WC ．小灯泡正常发光时，R 1的阻值为5ΩD ．滑动变阻器R 1的最大阻值为35Ω【答案】BCD【解析】【分析】【详解】 由电路图可知，滑动变阻器R 1、R 2和灯泡L 串联在电路中，电压表V 1测量滑动变阻器R 1和R 2两端的总电压，电压表V 2测量R 2两端的电压，电流表测量电路中的电流。
当滑片P 从最左端向右滑动时，滑动变阻器连入的电阻变小，从而使电路中的总电阻变小，根据I ＝U R可知，电路中的电流变大；由U ＝IR 可知，灯泡L 和R 2两端的电压变大，因串联电路中总电压等于各分电压之和，R 1和R 2两端的总电压变小，由此可知：图像中上半部分为电压表V 1示数变化图线，下半部分为电压表V 2示数变化图线；A ．由图像可知，当灯泡L 正常发光时电路中的电流最大，为0.3A ，此时电压表V 1的示数为滑动变阻器R 1和R 2两端的总电压U V1＝6V ，电压表V 2的示数为R 2两端的电压U 2＝4.5V ，根据I ＝U R可得 R 2＝2U I 最大＝4.5V 0.3A＝15Ω 故A 错误；B ．因串联电路中总电压等于各分电压之和，所以，灯泡L 正常发光时灯泡两端的电压U L ＝U ﹣U V1＝12V ﹣6V ＝6V所以P 额＝P L ＝U L I 最大＝6V ×0.3A ＝1.8W故B 正确；C ．因串联电路中总电压等于各分电压之和，所以，灯泡L 正常发光时R 1两端的电压U 1＝U V1﹣U 2＝6V ﹣4.5V ＝1.5V根据I＝UR可得R1＝1UI最大＝1.5V0.3A＝5Ω故C正确；D．当滑片P在最左端时，滑动变阻器连入的电阻最大，则电路中的电流最小；由图像可知，电路中最小电流值为I最小＝0.2A，此时电压表V1的示数U V1′＝10V，根据I＝UR可得此时R2两端的电压U2′＝I最小R2＝0.2A×15Ω＝3V因串联电路中总电压等于各分电压之和，所以，此时R1两端的电压U1′＝U V1′﹣U2′＝10V﹣3V＝7V根据I＝UR可得R1最大＝'1UI最小＝7V0.2A＝35Ω故D正确。
故选BCD。
6．如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1；把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2；把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3；把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表的示数为I4。
己知：R1=R3=12Ω，U1=8V，U1∶U3=4∶3，I3：I4=3∶5。
下列说法正确的是（）A．电源电压为30VB．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.4ΩC．定值电阻R2=3ΩD．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300W【答案】BC【解析】【分析】【详解】AC．把端点A、B接在电源两端，只闭合开关S1，电阻R1与R2串联，电压表测量R2两端电压，U1∶U3=4∶3，则U=I1(R1+R2)U1=I1R2=8VU3=6V把端点A、D接在电源两端，只闭合开关S1，电阻R2与R4串联，电压表测量R2两端电压，则U=I3(R1+R2+R4)U3=I3R2=6V可得I1：I3=4：3把端点B、C接同一电源两端，只闭合开关S2，电路中只有电阻R3，电压表测量R3两端电压，为电源电压，则U4=I4R3=U即I1(R1+R2)=I3(R1+R2+R4)=I4R3将R1=R3=12Ω，I3：I4=3∶5代入可得R2=3Ω，R4=5Ω代回上述各式得I3=2A，U=40V故A错误、C正确；B．把端点B、C接同一电源两端，闭合开关S1、S2，电阻R2与R3并联，可得总电阻为23233Ω12Ω2.4Ω3Ω12ΩR R RR R ⨯===++故B正确；D．把端点B、C接同一电源两端，只闭合开关S1，电路中只有电阻R2，可得总功率为2 240V40V533.3W 3ΩU PR ⨯===故D错误。
故选BC。
7．如图电路中，电源电压保持不变。
闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片P移到滑动变阻器的中点时，电压表的示数为6伏。

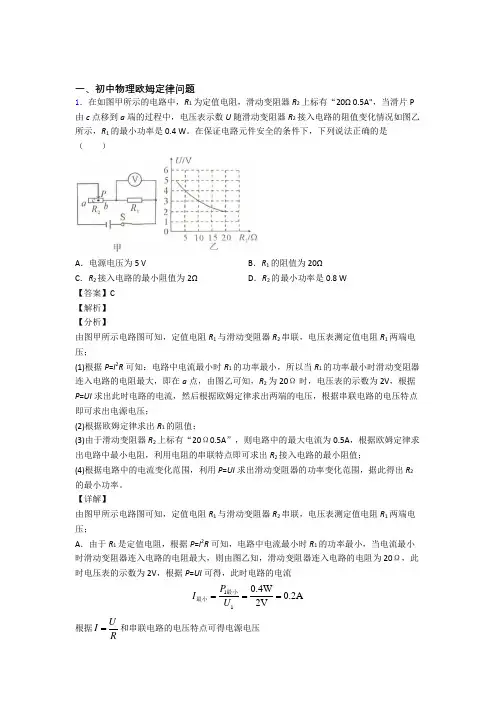

2020-2021中考物理——欧姆定律问题压轴题专题复习附答案
一、初中物理欧姆定律问题1．在如图甲所示的电路中，R 1为定值电阻，滑动变阻器R 2上标有“20Ω 0.5A"，当滑片P 由c 点移到a 端的过程中，电压表示数U 随滑动变阻器R 2接入电路的阻值变化情况如图乙所示，R 1的最小功率是0.4 W 。
在保证电路元件安全的条件下，下列说法正确的是（ ）A ．电源电压为5 VB ．R 1的阻值为20ΩC ．R 2接入电路的最小阻值为2ΩD ．R 2的最小功率是0.8 W【答案】C 【解析】 【分析】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；(1)根据P =I 2R 可知：电路中电流最小时R 1的功率最小，所以当R 1的功率最小时滑动变阻器连入电路的电阻最大，即在a 点，由图乙可知，R 2为20Ω时，电压表的示数为2V ，根据P =UI 求出此时电路的电流，然后根据欧姆定律求出两端的电压，根据串联电路的电压特点即可求出电源电压；(2)根据欧姆定律求出R 1的阻值；(3)由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据欧姆定律求出电路中最小电阻，利用电阻的串联特点即可求出R 2接入电路的最小阻值；(4)根据电路中的电流变化范围，利用P =UI 求出滑动变阻器的功率变化范围，据此得出R 2的最小功率。
【详解】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；A ．由于R 1是定值电阻，根据P =I 2R 可知，电路中电流最小时R 1的功率最小，当电流最小时滑动变阻器连入电路的电阻最大，则由图乙知，滑动变阻器连入电路的电阻为20Ω，此时电压表的示数为2V ，根据P =UI 可得，此时电路的电流110.4W 0.2A 2VP I U ===最小最小 根据UI R=和串联电路的电压特点可得电源电压210.2A 20Ω2V 6V U I R U =+=⨯+=最小最大故A 错误； B ．根据UI R=可得R 1的阻值 112V10Ω0.2AU R I ===最小 故B 错误；C ．由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据U I R=可得最小总电阻6V12Ω0.5AU R I ===最小最大 则此时滑动变阻器的最小阻值为1212Ω10Ω2ΩR R R =-=-=最小最小故C 正确；D ．由前面解答可知，电路中电流的取值范围为0.2A ∼0.5A ，滑动变阻器消耗的功率()()22222116V 10Ω0.9W 100.3W P U I U U I UI I R I I I ==-=-=⨯-⨯=--所以当0.30I -=时，即I =0.3A 时，R 2的功率最大P 最大=0.9W ；根据前面推出的变阻器消耗功率与电流的二次函数表达式作出P −I 图像，如图所示：根据图像可知，当电流最大为0.5A 时，滑动变阻器消耗的电功率最小，滑动变阻器消耗的最小电功率()22216V 0.5A 10Ω0.5A 0.5W P UI I R =-=⨯-⨯=最小最大最大故D 错误。
2020-2021【物理】中考物理欧姆定律解答题压轴题提高专题练习附详细答案
一、初中物理欧姆定律问题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。
故选C。
2．如图甲是一个用电压表的示数反映温度变化的电路图，其中电源电压U=4.5 V，电压表量程为 0～3 V，R0是阻值为200 Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示。
闭合开关 S，下列说法正确的是（）A．环境温度越高，电压表的示数越小B．电压表示数的变化范围 0~3VC．此电路允许的最高环境温度为 80℃D．环境温度越高，R1消耗的电功率越大【答案】C【解析】【分析】【详解】由电路图可知，R1与R0串联，电压表测R0两端的电压；A．由图乙可知，环境温度越高时，热敏电阻R1的阻值越小，电路中的总电阻越小，由UIR=可知，电路中的电流越大，由U IR=可知，R0两端的电压越大，即电压表的示数越大，故A错误；B．由图乙可知，R1与t的关系为一次函数，设1R kt b=+把R1=250Ω、t=20℃和R1=200Ω、t=40℃代入可得250Ω20k b=⨯+℃，200Ω40k b=⨯+℃解得k=-2.5Ω/℃，b=300Ω，即1( 2.5Ω/300R t=-⨯+℃)℃当t=0℃时，热敏电阻的阻值R1=300℃，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流1014.5V=0.009A200Ω+300ΩUIR R=+=此时电压表的示数0100.009A 200Ω 1.8V U I R ==⨯=所以，电压表示数的变化范围为1.8V ～3V ，故B 错误；C ．当电压表的示数'03V U =时，热敏电阻的阻值最小，测量的环境温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流'0203V =0.015A 200ΩU I R ==因串联电路中总电压等于各分电压之和，所以，此时热敏电阻两端的电压10 4.5V-3V=1.5V U U U '=-=则此时热敏电阻的阻值112 1.5V=100Ω0.015AU R I '== 由图像可知，此电路允许的最高环境温度为80℃，故C 正确； D ．热敏电阻的阻值为R 1时，电路中的电流01UI R R =+R 1消耗的电功率()()22222111222222001100110101010101111(2244)U U U U U P I R R R R R R R R R R R R R R R R R R R R R R R ======++-++++-+当R 1=R 0=200Ω时，热敏电阻消耗的电功率最大，因环境温度升高时，热敏电阻的阻值从300Ω减小到100Ω，所以，R 1消耗的电功率先增大后减小，故D 错误。

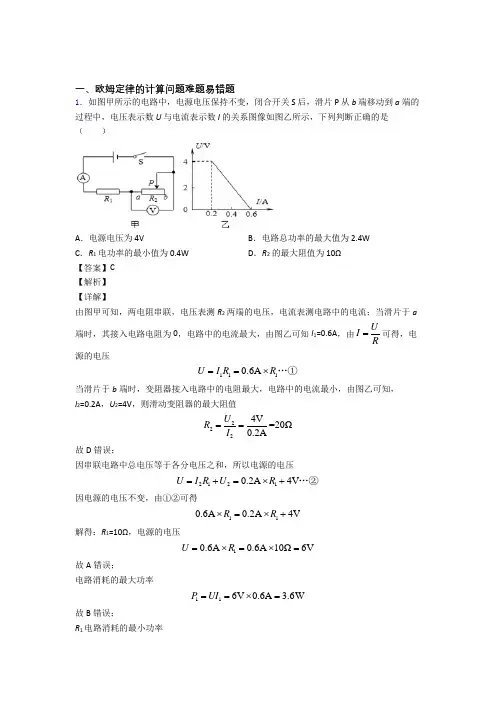

2020-2021中考物理压轴题专题复习——欧姆定律的计算及答案
一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
故选C 。
2．如图所示电路，电源电压不变，电压表量程是0~3V ，电流表量程是0~0.6A 。
只闭合S 、S 1，在滑动变阻器R 1的滑片从最右端向左滑至a 点的过程中，灯泡、R 1的I-U 图像如图乙所示，滑片在a 点时灯泡恰好正常发光。
下列说法正确的是（ ）A ．电源电压为5.5VB ．只闭合S 、S 1时，整个电路的最大功率为2.7WC ．只闭合S 、S 1时，灯泡2s 内最少消耗2.4J 电能D ．只闭合S 、S 2，R 1的滑片在a 点，R 2允许连入电路的阻值范围是1.5Ω~12Ω 【答案】D 【解析】 【详解】A ．分析乙图可知在滑动变阻器R 1的滑片从最右端向左滑至a 点的过程中，滑动变阻器阻值逐渐减小，电压减小，回路中电流增大，故左侧的图像为小灯泡的I-U 图像，刚开始时小灯泡两端电压为0.5V ，滑动变阻器两端电压为4V ，设电源电压为0U ，则有0R L 4V 0.5V=4.5V U U U =+=+故A 错误；B ．只闭合S 、S 1时，当电流最大时，整个电路的功率最大，设最大功率为m P ，则有m 0m 4.5V 0.5A 2.25W P U I ==⨯=故B 错误；C ．只闭合S 、S 1时，灯泡最小功率为刚开始时的功率，设为P 小，则有0.5V 0.3A 0.15W P U I ==⨯=小小小设2s 内最少消耗电能为W ，则有0.15W 2s 0.3J W P t ==⨯=小故C 错误；D ．滑片在a 点1R 的电阻为1113V 60.5AUR I ===Ω 只闭合S 、S 2，1R 与2R 串联，设R 2允许连入电路的阻值最大电阻为2R ，此时电压表示数达到最大，设为2U ，由欧姆定律可得此时电路中的电流为0221- 4.5V-3V==0.25A 6U U I R =Ω则滑动变动器最大阻值2223V===120.25AU R I Ω 设滑动变阻器最小电阻为3R ，此时电流数示数达到最大值，设为3I ，则有031334.5V===0.6A +6+U I R R R Ω 解得3=1.5R Ω。
2020-2021中考物理压轴题专题复习—欧姆定律问题附答案
一、初中物理欧姆定律问题1．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（ ）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B【解析】【分析】【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则：图1中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1；图2中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1；故A 、C 、D 不符合题意，B 符合题意。
故选B 。
2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。
电流表示数与两电压表示数的关系图像如图乙。
下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【答案】BCD【解析】【分析】 由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。
2020-2021中考物理压轴题之欧姆定律的计算(突破提升)及答案解析
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W【答案】D【解析】【详解】 根据2U P R= 可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5W U R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小，则最小电流：L 5V-3V ===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U R R =；即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率： ()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额； 故D 正确。

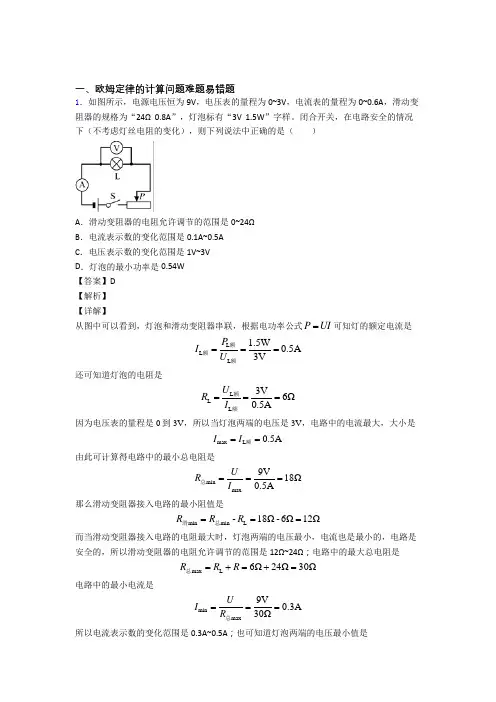

2020-2021中考物理欧姆定律的计算-经典压轴题及答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。
2．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
2020-2021中考物理与欧姆定律的计算问题有关的压轴题及详细答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑；故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U R R =；即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩUP P P P R =+=+最大额额； 故D 正确。
2020-2021中考物理——欧姆定律的计算压轴题专题复习含答案
一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
故选C 。
2．在如图所示的电路中，干路上的电流I 恒为1A ，滑动变阻器R 1的规格为“15Ω 1A ”，小灯泡L 上标有“6V 3W ”字样，定值电阻R 2=10Ω。
若忽略温度对小灯泡L 阻值的影响，则下列说法中正确的是（ ）A ．当小灯泡L 正常发光时，R l 接入电路的电阻为6欧姆B ．当小灯泡L 正常发光时，该电路在10s 时间内消耗的电能为30JC ．当滑片P 移到最左端时，通过小灯泡L 的电流为1AD ．当滑片P 移到最左端时，电路的总功率最小且为10W 【答案】D 【解析】 【分析】 【详解】AB ．当小灯泡L 正常发光时，小灯泡L 两端的电压是6V ，根据并联电路的电压规律可知，滑动变阻器R 1的电压也是6V ，流过灯泡L 的电流大小是L L L 3W0.5A 6VP I U === 而干路上的电流I 恒为1A ，那么流过滑动变阻器R 1的电流大小是1L -1A -0.5A 0.5A I I I ===那么根据UR I=可知，R l 接入电路的电阻是 1116V 12Ω0.5AU R I === R l 接入电路的电阻是12Ω；A 错误；当小灯泡L 正常发光时，小灯泡L 两端的电压是6V ，而定值电阻R 2两端的电压是221A 10Ω10V U IR ==⨯=那么电路的总电压是L 26V 10V 16V U U U =+=+=总该电路在10s 时间内消耗的电能是16V 1A 10s 160J W U It ==⨯⨯=总该电路在10s 时间内消耗的电能是160J ；B 错误；CD ．当滑片P 移到最左端时，灯泡L 被短路，通过小灯泡L 的电流是0；根据2P I R =可知，要求电路的总功率最小，而干路上的电流恒定，那么电路中的总电阻最小，从电路图可以看到，当滑片P 移到最左端时，接入电路的电阻只有R 2，这时总电阻最小，最小电功率是()22min 21A 10Ω10W P I R ==⨯=电路的总功率最小且为10W ；C 错误、D 正确。
2020-2021中考物理(欧姆定律的计算问题提高练习题)压轴题训练附详细答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压恒为12V ，灯泡L 上标有“12 V 6 W”字样，滑动变阻器R 的规格是“50 Ω 2 A”，电流表A 1的量程是“0—0.6 A”，电流表A 2的量程是“0～3 A”。
闭合开关S ，移动滑动变阻器滑片，在不损坏电路元件的情况下，下列说法错误的是( )A ．电压表V 的示数和电流表A 1的示数之比不变B ．滑动变阻器接入电路的最小阻值是6 ΩC ．电流表A 2的示数变化范围是0.74～2.5 AD ．电路消耗的最大功率是36 W【答案】D【解析】【详解】A ．电压表V 的示数和电流表A 1的示数之比等于灯泡的电阻，在不考虑灯泡的电阻受温度的影响时，电压表V 的示数和电流表A 1的示数之比不变，故A 正确，不符合题意；B ．电流表A 2是测干路的电流，电流表A 1测灯泡的电流，当灯泡正常发光的电流为1116W 0.5A 12VP I U === 当流经滑动变阻器的电流为最大2A 时，干路中的电流为max 12+0.5A+2A 2.5A 3A I I I ===<电流表A 2安全，此时滑动变阻器接入电路的最小阻值为min max 12V 6Ω2AU R I === 故B 正确，不符合题意； C ．当滑动变阻器接入电路中的电阻为50Ω时，电流表A 2的示数最小，此时滑动变阻器的电流为2212V 0.24A 50ΩU I R === 干路中的电流为 12+0.5A+0.24A 0.74A I I I ===由以上的B 详解知干路中的最大电流为2.5A ，故C 正确，不符合题意；D ．电路消耗的最大功率为max max 12V 2.5A 30W P UI ==⨯=故D错误，符合题意。
2．如图甲所示的电路中，电源电压为12V保持不变，R2是定值电阻。
闭合开关S，将滑动变阻器R1的滑片从最左端向右滑动直到小灯泡L正常发光。
图乙是这一过程中两电压表与电流表示数变化关系的图像。
2020-2021中考物理欧姆定律问题-经典压轴题附答案解析
一、初中物理欧姆定律问题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R总﹣R0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量：L=×5Ω=2cm，由图象可知，此时弹簧所受压力为20N，即G=F=20N，由G=mg可得，物体的质量：m===2kg，故D错误．故选C．2．如图所示是某车间自动除尘装置的简化电路图。
