美国空军乃至全世界最先进的无人机——全球鹰无人侦察机全球鹰无人侦察机诺斯罗普·格鲁曼公司的rq-4a“全球鹰”是美国空军乃至全世界最先进的无人机。

作为“高空持久性先进概念技术验证”(actd)计划的一部分,包括“全球鹰”和“暗星”两个部分在内的“全球鹰”计划于1995年启动。

1999年6月到2000年6月是“全球鹰”在美军组织下的部署和评估阶段。

根据经费的情况,各种需求按优先顺序的在各个批次中得到满足。

到第二个生产循环,即“全球鹰”block 10批次,美军在作战能力评估中正式确定“全球鹰”具有了完整的作战能力。

长13.4m,翼展35.5m,最大起飞重量11610kg,最大载油量6577kg,有效载荷900kg。

一台涡扇发动机置于机身上方,最大飞行速度740km/h,巡航速度635km/h,航程26000km,续航时间42h。

可从美国本土起飞到达全球任何地点进行侦察,或者在距基地5500km的目标上空连续侦察监视24h,然后返回基地。

机上载有合成孔径雷达、电视摄像机、红外探测器三种侦察设备,以及防御性电子对抗装备和数字通信设备。

合成孔径雷达的探测距离范围为20~200km,能在一天当中监视1.374×105km2的面积,图像分辨率为0.9m,可区分小汽车和卡车;或者对1900个2km×2km的可疑地区进行仔细观察,图像分辨率为0.3m,能区分静止目标和活动目标。

电视摄像机用于对目标拍照,图像分辨率接近照相底片的水平。

红外探测器可发现伪装目标,分辨出活动目标和静止目标。

侦察设备所获得的目标图像通过卫星通信或微波接力通信,以50Mb/s的速率实时传输到地面站,经过信息处理,把情报发送给战区或战场指挥中心,为指挥官进行决策或战场毁伤评估提供情报。

“全球鹰”于1998年2月首飞,在actd计划执行期内完成了58个起降,共719.4小时飞行。

1999年3月第二号原型机坠毁,携带的专门为“全球鹰”设计的侦察传感器系统毁坏;1999年12月,三号机在跑道滑跑时出现事故,毁坏了另外一个传感器系统。

RQ-4A“全球鹰”侦察机

RQ-4A“全球鹰”侦察机

研制国家:美国 型号: global hawk 全球鹰 研制单位:诺斯罗普· 格鲁门公司 造价:完整的全球鹰约4800万美元,加上 研发费用为7000万美元 现状: 现役
RQ-4A"全球鹰"侦Байду номын сангаас机
• RQ-4A“全球鹰”无人侦察机是全世界最先进 的无人侦察机,它利用全球卫星定位系统和惯 性系统进行引导飞行,可以自动完成从起飞到 着陆的整个飞行过程。“全球鹰”无人侦察机 上装有各种先进的电子设备,甚至可以识别用 树枝伪装的坦克,如果有需要,它可以逗留在 某个目标上空42小时,进行不断的监测。虽 然“全球鹰”的最大飞行速度有3.5倍音速, 但在大部分时间里飞得很慢,容易被战斗机追 击或被导弹击落。另外它的负载能力只有900 千克,只能携带有限的设备。

科普科技:“全球鹰”无人机能飞全球,获取大量情报?

科普科技:“全球鹰”无人机能飞全球,获取大量情报?

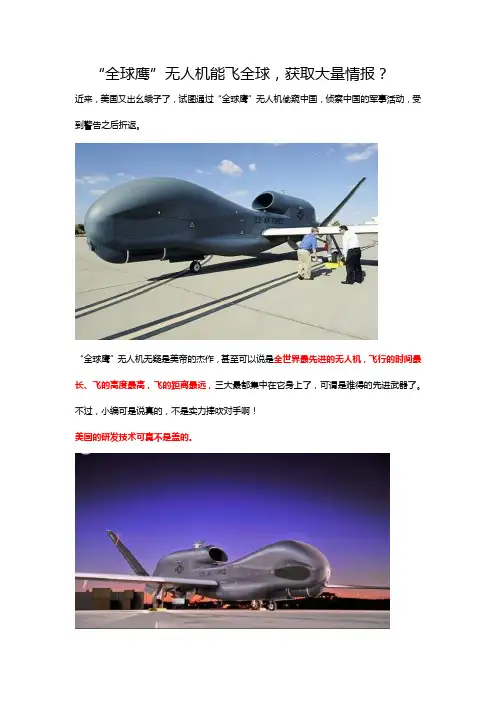

“全球鹰”无人机能飞全球,获取大量情报?近来,美国又出幺蛾子了,试图通过“全球鹰”无人机偷窥中国,侦察中国的军事活动,受到警告之后折返。

“全球鹰”无人机无疑是美帝的杰作,甚至可以说是全世界最先进的无人机,飞行的时间最长、飞的高度最高,飞的距离最远,三大最都集中在它身上了,可谓是难得的先进武器了。

不过,小编可是说真的,不是实力捧吹对手啊!美国的研发技术可真不是盖的。

其实在上世纪90年代“全球鹰”无人机就已经开始研发试飞了,这款造型怪异的无人机对美国的军事活动起到了不少作用。

但由于无人机体型实在是太庞大了,不能很好的隐藏,只适合开展侦察活动,监督敌人的一举一动,一旦到了真正的战场,那肯定是活脱脱的练靶子啊,除非敌人真的瞎了。

当然,不要看它体型过大,也是有它的用武之处,不然美国人花费财力物力人力在造它来干嘛?可不是纯属为了装逼啊。

这不,在早期的伊拉克战争中,“全球鹰”无人机就充分发挥了它的个人优势,为美国取回了大量的主要情报,为最后的胜利奠定了坚实的基础。

不过,这架无人机也不是无坚不摧的,记住,任何事物都有它的弱点所在,即使再先进,对手也有可能攻破它。

当年,伊朗利用了电子站技术俘获了美军的RQ-170“哨兵”无人机,并公开了如何捕获的画面,都能想象出当时美国总统奥巴马的脸得黑成什么样子啊。

而在2012年期间,伊朗又捕获了美国的另一架无人机—“扫描鹰”无人机,这已经是第二次了,都说事不过三,不知道伊朗能否再创辉煌。

随后伊朗也加快研发无人机,甚至多次攻击美国的无人机,看来,美国的这一举动引起了伊朗的强大反击,而照这个情形看来,美国想要再利用无人机对伊朗实施监控已是难上加难。

不过,美国可是打不死的小强,依然对伊朗实施秘密侦控。

想不到的是美国竟然把爪子伸到了中国来,不过这也是有迹可循的,没办法,咱们祖国太强大,太耀眼了……近来,美军简直是越来越猖狂了,特别是在南海地区的活动,妄想通过无人机对中国岛礁建设的海域进行秘密勘察,准备把中国在这个海域的军事活动看个底朝天啊,最后还不是遭到了中国的电子干扰,没有得手。

全球鹰作战手册

全球鹰作战手册

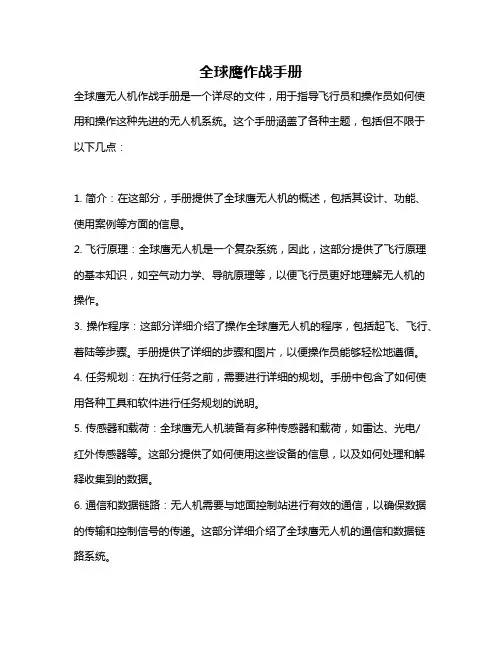

全球鹰作战手册全球鹰无人机作战手册是一个详尽的文件,用于指导飞行员和操作员如何使用和操作这种先进的无人机系统。

这个手册涵盖了各种主题,包括但不限于以下几点:1. 简介:在这部分,手册提供了全球鹰无人机的概述,包括其设计、功能、使用案例等方面的信息。

2. 飞行原理:全球鹰无人机是一个复杂系统,因此,这部分提供了飞行原理的基本知识,如空气动力学、导航原理等,以便飞行员更好地理解无人机的操作。

3. 操作程序:这部分详细介绍了操作全球鹰无人机的程序,包括起飞、飞行、着陆等步骤。

手册提供了详细的步骤和图片,以便操作员能够轻松地遵循。

4. 任务规划:在执行任务之前,需要进行详细的规划。

手册中包含了如何使用各种工具和软件进行任务规划的说明。

5. 传感器和载荷:全球鹰无人机装备有多种传感器和载荷,如雷达、光电/红外传感器等。

这部分提供了如何使用这些设备的信息,以及如何处理和解释收集到的数据。

6. 通信和数据链路:无人机需要与地面控制站进行有效的通信,以确保数据的传输和控制信号的传递。

这部分详细介绍了全球鹰无人机的通信和数据链路系统。

7. 安全和保障措施:在使用无人机时,必须采取一系列的安全和保障措施。

手册中包含了这些措施的详细说明,以最大程度地减少风险。

8. 维护和修理:为了确保全球鹰无人机的正常运行,需要进行定期的维护和修理。

这部分提供了关于如何进行这些工作的详细指南。

9. 训练和演习:为了提高操作员的技能和效率,需要进行适当的训练和演习。

手册中包含了如何组织和实施这些活动的说明。

10. 法律和伦理问题:在使用无人机时,必须遵守法律和伦理准则。

手册中包含了这些问题的详细讨论,以确保合法和道德的使用。

以上只是全球鹰无人机作战手册的一部分内容,实际上,这个手册可能包含更多的信息,具体内容可能因型号、配置和使用环境而有所不同。

因此,操作员应该始终参考最新版本的作战手册,以确保他们了解所有相关的信息和指导。

RQ-4A“全球鹰”

RQ-4A“全球鹰”

RQ-4A“全球鹰”诺斯罗普·格鲁曼公司的RQ-4A“全球鹰”是美国空军乃至全世界最先进的无人机。

作为“高空持久性先进概念技术验证”(ACTD)计划的一部分,包括“全球鹰”和“暗星”两个部分在内的“全球鹰”计划于1995年启动。

1999年6月到2000年6月是“全球鹰”在美军组织下的部署和评估阶段。

根据经费的情况,各种需求按优先顺序的在各个批次中得到满足。

到第二个生产循环,即“全球鹰”BLOCK 10批次,美军在作战能力评估中正式确定“全球鹰”具有了完整的作战能力。

“全球鹰”于1998年2月首飞,在ACTD计划执行期内完成了58个起降,共719.4小时飞行。

1999年3月第二号原型机坠毁,携带的专门为“全球鹰”设计的侦察传感器系统毁坏;1999年12月,三号机在跑道滑跑时出现事故,毁坏了另外一个传感器系统。

因此在之后的试飞中,没有加装电子/红外传感器系统。

但测试了单独的合成孔径侦察雷达,并获得了侦察影像。

2000年3月试飞继续,6月一个完整的“全球鹰”系统重新部署到了爱德华兹空军基地。

研制国家:美国型号: Global Hawk 全球鹰研制单位:诺斯罗普?格鲁门公司造价:完整的全球鹰约4800万美元,加上研发费用为7000万美元现状:现役一、概述:全球鹰高空远程无人飞行器(HAE UAV)计划是为了满足空中防御侦察办公室(DARO)向联合力量指挥部提供远程侦察能力的需要而设计的。

全球鹰具有从敌占区域昼夜全天候不间断提供数据和反应的能力,只要军事上有需要它就可以启动。

RQ-4A“全球鹰”是美国空军乃至全世界最先进的无人机。

作为“高空持久性先进概念技术验证”(ACTD)计划的一部分,该计划于1995年启动。

ACTD计划最初由国防先进研究项目处管理,1998年10月转由怀特?帕特森空军基地的空军系统计划办公室接管。

后来“暗星”计划于1999年1月取消。

“全球鹰”的研制计划分为三部分:设计,研制与试验,部署和评估。

美军顶尖的全球鹰无人机,一次飞行可侦查超700万平方公里

美军顶尖的全球鹰无人机,一次飞行可侦查超700万平方公里

美军顶尖的全球鹰无人机,一次飞行可侦查超700万平方公里RQ-4“全球鹰”无人侦察机是当前美军空军现役的最大型的无人机。

“R”表示侦察;“Q”指无人机;数字表示设计的第几个型号或者设计顺序。

全球鹰无人机RQ-4“全球鹰”无人机由诺斯罗普·格鲁曼公司研制,是美空军当前投入部署的最大无人机,造价也高达两亿美元。

“全球鹰”无人机的机长13.5米,翼展35.4米,最大起飞重量11.6吨,最大飞行速度740千米/小时,巡航速度635千米/小时,飞行高度1.8万米,最大航程2.6万公里。

RQ-4全球鹰的衍生型RQ-4B翼展39.9米比波音737客机的还要长5米,翼展特别长,使得这款无人机的燃油经济性更优秀,能装的燃油也更多。

全球鹰无人机“全球鹰”无人机采用GPS和惯性导航系统,可自动完成从起飞到着陆的整个飞行过程。

“全球鹰”装备有高分辨率合成孔径雷达和光电红外线传感器,可以看穿云层和风沙。

“全球鹰”可提供长航时全区域动态监视,一天可以对13.7万平方公里的区域进行侦查,一次飞行可侦查超过700万平方公里,滞空时间超过40小时,性能堪比大多数载人侦察机。

该机是一种能自主起飞、飞行和着陆的无人机,在实际任务中,该机还是由美空军任务控制飞行员和传感器操作员控制。

无人机操作员在“全球鹰”出现前,美国空军最重要的高空战略侦查机是U2和SR-71。

U-2战略侦察机的首个量产型号U-2A于1957年服役,最后一架于1989年服役,1960年,一架U-2在苏联领空被“萨姆-2”防空导弹击落。

U2侦察机SR-71“全球鹰”无人机1994年开始研制,1998年试飞,2001年投入对塔利班的军事打击行动。

在阿富汗战争中,全球鹰无人机共执行50多次作战任务,累计飞行时长1000多小时,并且提供了15000多个敌军的目标情报,并且还为低空飞行的捕食者无人机指示目标。

捕食者无人机伊拉克战争期间,“全球鹰”执行了15次飞行任务,提供了4800幅图像。

诺斯罗普·格鲁曼公司研制多功能型“全球鹰”无人机

诺斯罗普·格鲁曼公司研制多功能型“全球鹰”无人机

诺斯罗普格鲁曼公司研制多功能型“全球鹰”无人机
佚名
【期刊名称】《电子对抗》
【年(卷),期】2002(000)005
【总页数】1页(P32)
【正文语种】中文
【中图分类】E926.3
【相关文献】
1.诺思罗普·格鲁曼RQ-4“全球鹰”高空长航时无人机 [J],
2.诺斯罗普·格鲁曼公司研究用于无人机的对抗和目标瞄准技术 [J],
3.诺思罗普·格鲁曼公司完成首架生产型"全球鹰"无人机 [J],
4.诺斯罗普·格鲁曼公司交付首部氮化镓地面/空中任务导向雷达 [J], 工业和信息化部电子第一研究所
5.诺斯罗普·格鲁曼公司宣布参与美国海军“广域海上监视”无人机项目竞争 [J],因版权原因,仅展示原文概要,查看原文内容请购买。
