浅谈景观施工图的做法.
景观施工图心得
景观施工图心得引言概述：景观施工图是景观设计师将设计方案转化为实际施工的图纸，是景观施工的重要依据。
在实际工作中，我积累了一些景观施工图的心得体会。
本文将从施工图的准备、绘制、标注、审查和修订等方面进行阐述，希望能够对景观施工图的制作有所帮助。
正文内容：1. 准备工作1.1 收集资料：在绘制施工图之前，需要收集相关的设计方案、平面图、立面图、剖面图等资料，以便更好地理解设计意图。
1.2 确定比例：根据实际情况，确定施工图的比例，通常采用1:100或1:200的比例，以保证图纸的清晰度和准确性。
1.3 确定图纸规格：根据项目的要求和施工图的内容，选择合适的图纸规格，如A1、A2等。
2. 绘制施工图2.1 绘制平面图：根据设计方案和平面图，绘制景观施工图的平面布置，包括道路、绿化、水体等元素的位置和尺寸。
2.2 绘制立面图：根据设计方案和立面图，绘制景观施工图的立面布置，包括建筑物、景墙、栏杆等元素的高度和形状。
2.3 绘制剖面图：根据设计方案和剖面图，绘制景观施工图的剖面布置，包括地形、坡度、排水等元素的高度和形状。
2.4 绘制细部图：根据设计方案和细部图，绘制景观施工图的细节部分，包括砌体结构、材料规格等。
3. 标注施工图3.1 标注尺寸：在绘制的施工图上标注各个元素的尺寸，包括长度、宽度、高度等，以便施工人员能够准确地理解和实施。
3.2 标注材料：在绘制的施工图上标注各个元素的材料，包括砖、石、木材等，以便施工人员能够准确地选择和采购。
3.3 标注说明：在绘制的施工图上标注各个元素的施工说明，包括施工方法、施工顺序等，以便施工人员能够准确地施工。
4. 审查施工图4.1 检查准确性：对绘制的施工图进行仔细检查，确保图纸的准确性和一致性，避免出现错误和矛盾。
4.2 检查完整性：对绘制的施工图进行全面检查，确保图纸的完整性和完善性，避免遗漏和不足。
4.3 检查合规性：对绘制的施工图进行规范性检查，确保图纸符合相关的法律法规和标准要求，避免违规和风险。
浅谈园林景观施工图设计的方法与注意事项
浅谈园林景观施工图设计的方法与注意事项摘要：园林景观施工图设计内容的可实施性，对于园林景观施工而言意义重大。
现在随着城市现代化的发展，施工设计人员需要考虑园林景观与施工图之间的关联性，探讨园林景观，分析施工图纸设置要点，掌握影响园林景观施工的因素，做好相关事项的防范工作，来提升施工作业水平。
关键词：园林景观施工项目图纸设计因素一，园林景观施工图设计的方法1.施工图设计流程1.1准备工作设计人员要充分理解方案设计的思想和原则。
施工图设计师要具有一定的业务能力，要读懂方案中的设计意图，设计思路，设计风格。
一个园林施工图设计师要在景观审美能力和景观修养做到与方案设计师同步。
尽最大的能力还原方案本质，对园林的后续建设和实施提供有力保证。
作为一个施工图设计师要充分的了解方案设置的主旨场地的竖向关系以及空间关系和区域的主题, 还有设计节奏, 景观小品的含义等等。
施工图设计开始前，要收集相关项目的资料进行场地的分析。
认真开展准备工作，这是保证设计顺利完成，并满足人们要求的基础。
（1)要有相关部门所下发的现状图纸, 这当中要包括现状场地的标高规划路线的标高规划建筑位置等等。
(2)要有市政管网综合的施工图纸, 这其中要包括建设单位所提供的与本专业相关的, 生活用水管, 污水管等地下管网的位置图。
(3)还要有建筑专业的建筑总平面图和建筑单体设计图。
要根据这些资料充分的去了解场地的排水方向以及竖向的关系。
还要分析建筑总平面图的内容是否与景观方案设计产生矛盾。
当发现问题时要及时的与相关专业的人员沟通, 这样就会使得所搜集的资料成为景观设计图绘制的合理的根据。
设计人员应时刻牢记设计理念，在施工图设计开始前，应在现场认真进行地质勘察，并有目的性和针对性地考虑会对工程建设质量造成影响的所有因素，然后把考虑的结果都纳入至实际设计工作，从而保证设计结果的有效性与合理性。
做好这系列准备工作是为了给后续工作的开展奠定基础。
1.2 设计内容在施工图设计过程中，明确方案后，需要以方案具体内容为要求，要求全体设计人员认真遵循标准的设计流程及制度要求，以此有目的性地开展后续设计活动。
景观施工图心得
景观施工图心得一、引言景观施工图是景观设计师将设计方案转化为施工实施的图纸，是景观工程施工的重要依据。
本文将从施工图设计的流程、注意事项以及心得体味等方面进行详细阐述。
二、施工图设计流程1. 方案设计：在进行施工图设计之前，首先需要完成景观设计方案的制定。
方案设计包括对景观要素、植物配置、材料选择等内容的确定，为后续的施工图设计提供基础。
2. 场地测量：在进行施工图设计之前，需要对施工现场进行详细的测量。
测量内容包括场地的尺寸、地形地貌、地下管线等信息，为施工图的精确绘制提供依据。
3. 施工图绘制：根据方案设计和场地测量的结果，进行施工图的绘制。
施工图包括平面图、剖面图、细部图等内容，需要准确表达设计意图和施工要求。
4. 标注和注释：在施工图中，需要对各个图层进行标注和注释，包括尺寸标注、材料标注、施工要求等内容。
标注和注释的准确性对于施工过程的顺利进行至关重要。
5. 审查和修改：完成施工图的初稿后，需要进行审查和修改。
审查内容包括图纸的合理性、准确性以及与方案设计的一致性等。
在审查过程中，需要与景观设计师、施工方进行充分的沟通和商议。
6. 最终确认：在完成审查和修改后，需要与相关方进行最终确认。
确认内容包括施工图的准确性、施工要求的明确性以及与施工方的沟通协调等。
三、施工图设计注意事项1. 细节表达：在进行施工图设计时，需要注重细节的准确表达。
细节包括各个景观要素的尺寸、比例、材料等内容，需要确保图纸上的细节与设计方案一致。
2. 技术规范：在进行施工图设计时，需要遵循相关的技术规范。
技术规范包括景观施工的标准、施工工艺的要求等内容，需要确保施工图的设计符合规范要求。
3. 与施工方的沟通：在进行施工图设计时，需要与施工方进行充分的沟通。
沟通内容包括施工要求、施工工艺、施工进度等，需要确保施工图的设计能够顺利实施。
4. 审查与修改：在进行施工图设计时，需要进行多次审查和修改。
审查和修改的目的是确保图纸的准确性和合理性，需要与相关方进行充分的沟通和商议。
景观施工图心得
景观施工图心得一、引言景观施工图是景观设计师将设计方案转化为施工图纸的重要环节。
它包含了详细的施工细节和技术要求，对于保证景观工程质量的提升起到了关键作用。
本文将结合我个人的经验，就景观施工图的编制过程、注意事项以及心得体会进行详细阐述。
二、景观施工图的编制过程1. 收集资料：在开始编制景观施工图之前，首先需要收集相关的设计资料，包括设计方案、设计图纸、技术规范等。
这些资料将为后续的施工图编制提供重要的参考依据。
2. 绘制基础图：根据设计方案和设计图纸，利用CAD等绘图软件绘制景观施工图的基础图。
基础图主要包括地形图、平面图、剖面图等，通过这些图纸可以清晰地展示出景观工程的布局和构造。
3. 补充细节：在基础图的基础上，根据设计要求和技术规范，逐步补充细节信息。
这包括景观材料的规格、施工工艺的要求、设备设施的布置等。
同时，还需要考虑施工的可行性和实际操作中可能遇到的问题，对施工图进行合理的调整和优化。
4. 标注尺寸：在绘制景观施工图的过程中，尺寸标注是非常重要的一步。
准确标注尺寸可以确保施工人员按照设计要求进行施工，避免尺寸偏差导致的工程质量问题。
因此，在标注尺寸时要仔细核对设计要求，确保标注的准确性和一致性。
5. 完善图纸：最后，对绘制好的景观施工图进行审查和完善。
审查过程中需要注意图纸的规范性、清晰度和一致性，确保图纸的质量达到要求。
同时，还需要与设计师和施工方进行沟通，及时解决可能存在的问题和疑问。
三、景观施工图编制的注意事项1. 遵循规范：景观施工图的编制需要遵循相关的技术规范和标准，包括施工图的图样、线型、字体等要求。
只有符合规范的图纸才能被施工方准确理解和执行，确保工程的质量和安全。
2. 细节完善：在编制景观施工图时，需要对细节进行充分的考虑和完善。
细节的准确表达可以避免施工中的疑问和纠纷，提高施工效率和质量。
3. 沟通协调：景观施工图的编制是一个团队合作的过程，需要与设计师、施工方进行及时沟通和协调。
景观施工图心得
景观施工图心得一、背景介绍景观施工图是指在景观设计方案确定后，为了实现设计方案的具体建设而进行的图纸绘制。
它是景观工程施工的重要依据，包括平面图、剖面图、立面图等。
在进行景观施工图设计过程中，我积累了一些心得体会，现将其分享如下。
二、施工图设计要点1. 准确理解设计意图：在进行景观施工图设计之前，首先要准确理解设计师的意图，包括景观元素的布局、材料的选择、植物的种植等。
只有理解了设计意图，才能更好地进行施工图的绘制。
2. 合理规划施工步骤：在进行景观施工图设计时，要合理规划施工步骤，将整个施工过程分解为多个阶段，并确定每个阶段的施工内容和顺序。
这样可以避免施工中的混乱和冲突，提高施工效率。
3. 细化施工细节：景观施工图设计需要将设计方案中的各个细节都细化到位，包括材料的规格、施工方法、细部连接等。
细化施工细节可以帮助施工人员更好地理解设计意图，并准确地进行施工。
4. 考虑施工可行性：在进行景观施工图设计时，要考虑施工的可行性，包括施工材料的可获得性、施工工艺的可操作性等。
只有考虑了施工的可行性，才能保证施工图的实用性和可操作性。
5. 与相关专业进行沟通：景观施工图设计涉及到多个专业的知识，如土木工程、园林植物学等。
在进行设计过程中，要与相关专业的人员进行沟通，了解他们的需求和建议，以便更好地进行施工图的设计。
三、施工图绘制软件选择1. AutoCAD：AutoCAD是一款常用的CAD软件，它具有强大的绘图功能和丰富的图形库，适合进行景观施工图的绘制。
2. SketchUp：SketchUp是一款三维建模软件，它可以帮助设计师快速创建景观模型，并生成相应的施工图。
3. Photoshop：Photoshop是一款图像处理软件，它可以用于对景观施工图进行修饰和渲染，使其更加美观。
四、施工图设计案例以某公园景观施工图设计为例，设计包括了花坛、草坪、小径等多个景观元素。
在进行施工图设计时，我按照以下步骤进行：1. 确定设计意图：根据设计师提供的设计方案，我准确理解了花坛、草坪、小径等景观元素的布局和样式要求。

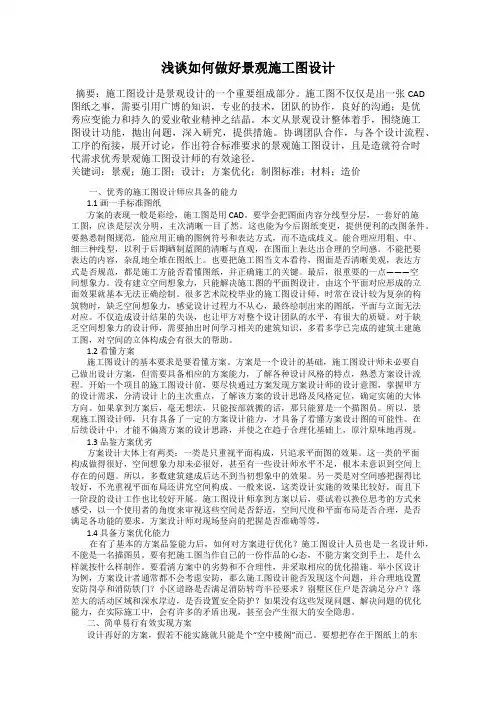

浅谈如何做好景观施工图设计
浅谈如何做好景观施工图设计摘要：施工图设计是景观设计的一个重要组成部分。
施工图不仅仅是出一张 CAD 图纸之事，需要引用广博的知识，专业的技术，团队的协作，良好的沟通；是优秀应变能力和持久的爱业敬业精神之结晶。
本文从景观设计整体着手，围绕施工图设计功能，抛出问题，深入研究，提供措施。
协调团队合作，与各个设计流程、工序的衔接，展开讨论，作出符合标准要求的景观施工图设计，且是造就符合时代需求优秀景观施工图设计师的有效途径。
关键词：景观；施工图；设计；方案优化；制图标准；材料；造价一、优秀的施工图设计师应具备的能力1.1 画一手标准图纸方案的表现一般是彩绘，施工图是用 CAD。
要学会把图面内容分线型分层，一套好的施工图，应该是层次分明，主次清晰一目了然。
这也能为今后图纸变更，提供便利的改图条件。
要熟悉制图规范，能应用正确的图例符号和表达方式，而不造成歧义。
能合理应用粗、中、细三种线型，以利于后期晒制蓝图的清晰与直观，在图面上表达出合理的空间感。
不能把要表达的内容，杂乱地全堆在图纸上。
也要把施工图当文本看待，图面是否清晰美观，表达方式是否规范，都是施工方能否看懂图纸，并正确施工的关键。
最后，很重要的一点———空间想象力。
没有建立空间想象力，只能解决施工图的平面图设计。
由这个平面对应形成的立面效果就基本无法正确绘制。
很多艺术院校毕业的施工图设计师，时常在设计较为复杂的构筑物时，缺乏空间想象力，感觉设计过程力不从心，最终绘制出来的图纸，平面与立面无法对应。
不仅造成设计结果的失误，也让甲方对整个设计团队的水平，有很大的质疑。
对于缺乏空间想象力的设计师，需要抽出时间学习相关的建筑知识，多看多学已完成的建筑土建施工图，对空间的立体构成会有很大的帮助。
1.2 看懂方案施工图设计的基本要求是要看懂方案。
方案是一个设计的基础，施工图设计师未必要自己做出设计方案，但需要具备相应的方案能力，了解各种设计风格的特点，熟悉方案设计流程。
景观施工图心得
景观施工图心得引言概述：景观施工图是景观设计师将设计方案转化为施工现场实施的重要工具。
在实际工作中，我积累了一些景观施工图的心得体会，现在将分享给大家。
本文将从五个方面进行阐述，包括施工图的准备工作、图纸标注、材料选择、施工细节和图纸审查。
一、施工图的准备工作：1.1 确定设计意图：在施工图的准备阶段，要确保对设计意图有清晰的理解。
这包括对景观元素的布局、材料的选择、植物的种植等方面的考虑。
只有对设计意图有深入的理解，才能制作出准确的施工图。
1.2 收集资料：在准备施工图之前，需要收集相关的资料，包括场地调查报告、土壤测试结果、植物选型资料等。
这些资料将有助于施工图的准确性和可行性。
1.3 制定施工计划：在制作施工图之前，需要制定详细的施工计划，包括施工的时间安排、材料的采购计划、人员的调配等。
只有有序的施工计划，才能保证施工图的顺利进行。
二、图纸标注：2.1 标注尺寸：在制作施工图时，要准确标注各种景观元素的尺寸，包括建筑物、道路、植物等。
这样可以确保施工人员按照设计要求进行施工。
2.2 标注材料：在施工图中，要清晰标注各种材料的种类、规格和数量。
这样可以帮助采购人员准确购买所需材料，避免施工过程中的材料短缺或浪费。
2.3 标注施工细节：在施工图中，要标注一些关键的施工细节，如连接方式、固定方法、施工顺序等。
这些细节对保证施工质量和工期具有重要意义。
三、材料选择：3.1 考虑材料的耐久性：在选择材料时，要考虑其在户外环境下的耐久性。
例如，木材要选择防腐处理过的，石材要选择耐候性好的等。
3.2 考虑材料的安全性：在选择材料时，要考虑其对人体的安全性。
例如，地面材料要选择防滑性好的，植物要选择无毒性的等。
3.3 考虑材料的可维护性：在选择材料时，要考虑其后期的维护情况。
例如，植物要选择易于管理的，地面材料要选择易于清洁的等。
四、施工细节：4.1 地基处理：在施工过程中，地基的处理非常重要。
要确保地基平整、坚固，并且符合设计要求。
园林景观设计施工图浅析
园林景观设计施工图浅析园林景观设计施工图浅析摘要：园林景观设计施工图表述了园林施工设计的主要内容及所要到达的效果，对园林施工设计作用重大。
本文对园林景观施工图设计进行了简要介绍，分析了园林景观施工图设计的常见问题及主要方法。
关键词：园林景观设计施工图中图分类号：TU986文献标识码：A 文章编号：一、园林景观施工图简介园林景观施工图是展开园林景观建设的根底，对于园林景观建设具有深远的指导意义，下面就园林景观施工图的特点、要求以及作用分别进行介绍。
1、园林景观施工图的特点园林景观施工图是对园林整体设计方案的具体细化，在园林景观建设过程中起着承上启下的关键作用。
相比设计方案，园林景观施工图更加简洁，且能准确表达景观施工要求及方法【1】。
园林景观施工图还是多学科的综合产物，施工图设计师既要具备相当的园林设计知识，还要用具备土木工程、植物学，甚至是照明知识，对设计师的素质要求较高。
2、园林景观施工图的要求园林景观施工图要能详细准确地表达园林景观设计的施工效果，要对设计方案所涉及到的景观建筑分别确定造价，要确定各景观建筑的材料、颜色、规格，还要提出具体的施工方法；如果园林景观施工图涉及到了植物景观的种植，那么还需要就植物的数量、种植方式等要求进行说明。
此外，通俗易懂也是对园林景观施工图的根本要求。
3、园林景观施工图的作用园林景观施工图是以图纸的方式将设计方案进行详细直观的表达，其主要作用包括：对园林景观建设起着指导性作用；为园林景观建设工程的工程预算提供依据；为园林景观建设施工单位在施工中的管理提供依据与便利；为园林景观建设的监督监理单位提供工作依据。
二、园林景观施工图设计的常见问题园林景观施工图设计实用性强，且工作内容较为复杂。
因此，园林景观施工图设计中常常会发生各种预想不到的情况及问题，下面就园林景观施工图设计工作中比拟常见的问题进行简要分析。
1、园林景观施工图作图不标准及作图错误园林景观施工设计师对园林景观设计标准缺乏了解认识，工作过程中不够认真细致均会导致施工设计图出现不标准的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选定图幅后，根据图纸表达的内容，选定绘图比例。
七、线形
粗实线常用于
中粗实线常用于
细线条常用于
填充线常用于
铺装线常用于铺装纹理内的填充、 结构断面的填充。必要时可 以选择淡显
红线常用于
设计的范围轮廓
八、符号
索引符号 （syfh） 尺寸标注 （ccbz） 半径标注 （bjbz）
轴号标注 （bjbz）
十一、平面详图的注意事项
对于总平面表现不出来的细节需要用在总平 面图索引出详图。通过平面、立面、剖面 去表现。如果所以出的详图还不能完整的 去表现你的想法，那么还可以在详图中在 索引出节点大样做法。知道能明确的表达 你的设计意图，让施工方读懂后按图施工。
1、拷贝打印样式到打印样式管理器。 2、选择打印样式后就可以出图了。 3、打印好的图纸检出无误后就可以晒蓝图。
二、景观施工图的定义
施工图设计是将人由心而发的设想与美好的现 实结合起来的综合设计。它包含了思想、理念、 材料、技术、经济与环境等诸多因素的考虑， 它体现了设计过程的最终思想与最终结果。是 全面。---------摘自《园林景观施工思想的终 局设计，更体现了人与环境的和谐与统一。施 工图设计是整个园林景观设计的有机整体，是 景观设计的延伸和重要的组成部分，更是景观 设计的二次和再次加工图设计》
浅谈景观施工图的做法
这是一个交流会，有不对之 处请大家批评指正。
一、施工图在整个设计流程所处的位 置是什么
景观设计流程图
1.设计委托
2.景观概念设计
3.景观方案设计
6.竣工验收
5.工程技术配合指 导
4.景观施工图设 计
4.1 扩大初 步设计 4.2 施工图 设计
7.交付使用
8.项目信息反馈
9.后续工程设计改进
总平面图、索引图、竖向设计图、物料图、城市
家具布置图、灯具布置图、放线图、尺寸控制图
LP
节点剖面
景观构筑物（如亭、廊架、景墙、桥体）
2. DETEIL
（详图）
水景详图
主题雕塑选型、体育器械选型
灯具选型（如高杆灯、庭院灯、草坪灯、射灯等）
LD
2.结构文件夹 3.电器文件夹
Hale Waihona Puke 标准做法详图4.给排水文件夹
2. COVER
三、景观施工图都包含什么
• 图纸目录 • 设计总说明：设计依据、工程概况、经济技术指标，分项 说明 • 总平面图：工程内容平面图 • 平面放线图：网格、坐标、控制尺寸。 • 竖向设计图：节点标高、坡度、坡向、地形、图例。 • 物料平面图：铺装分隔、铺装纹理、材料图例。 • 城市家具图：指示牌、室外家具、活动设施、垃圾箱、灯 具等等。 • 索引平面图：详图的索引。 • 景观小品详图：平、立、剖面图、工程做法、节点详图。 • 铺装详图：铺装尺寸、分隔文理、材料、工程做法。 • 水景详图：水景的平、立、剖。水形设计图、工程做法、 节点详图。 • 结构设计图（专业人员制作）：结构的平面、节点详图、 基础详图、专项说明。
（附加）
设计说明、绿化设计说明、目录
LDN
五、使用的软件
一、Auto CAD 2004版本以上。 二、天正建筑8.2版本以上。 下载：autocad2007:点击我下载 天正建筑8.5版：点击我下载
六、施工图常用比例
绘图比例 常用比例：1：1 1：5 1：10 1：20 1：50 1：100 1：200 1：500 1：1000 1：2000 1：5000 1：10000 1：20000 可用比例：1：3 1：15 1：25 1：30 1：40 1：60 1：150 1：250 1：300 1：400 1：600 1：1500 1：2500 1：3000 1：4000 1：6000 1：15000 1：30000
角度标注 （bjbz）
标高标注（bgbz）（用于 立面）
总平面标高标注（bgbz）
标高标注（bgbz）（用于 平面中一些构筑物的平面 标高）
图号 本张图纸 整张图纸 图纸符号
图号 图纸符号
图号（索引图名sytm）
图纸名称（图名标注 tmbz）
九、参照的制作方法
十、总平面图一些注意事项
1、调整总图（尺寸全部调整为整数。即尺寸末 尾数字都0或者是5，调整线性粗细）。 2、最好能一模多图。（就是一个模型，多个布 局的去制作放线图、尺寸控制图、竖向设计图、 索引总平面图）。 3、尽可能的去使用参照、（使用参照的好处就 是修改源文件，其他图纸的参照也会改变。为 后期修改图纸减少麻烦）。 4、尽可能使用布局去制作总图。（其他详图也 用布局。）
十二、图纸的打印
• 植物种植设计图：乔、灌、地被苗木表。种植防线图、 专项说明 • 景观给排水：给水系统平面图、详图、排水系统平面、 详图。专项设计说明、图例。 • 景观电器图：电器线路平面图、系统图、专项说明、图 例。
四、图纸的归类
1.XREF
（参照）
包含方案底图参照和图框参照
1.景观文件夹
2.PLAN
（总图）
