起升双速电动葫芦电气原理图

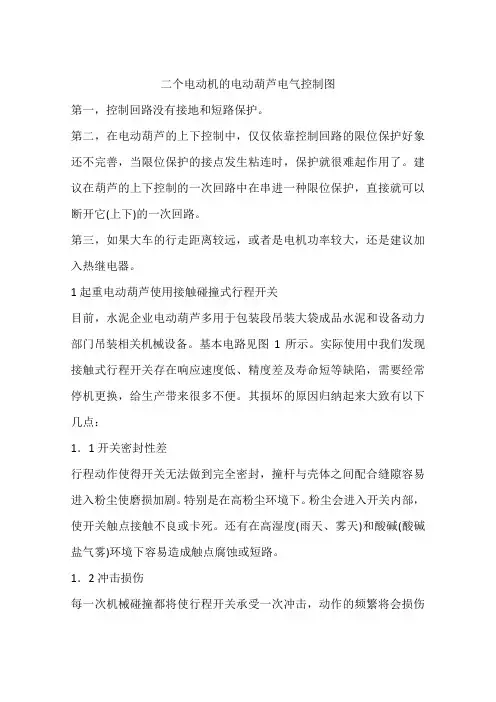

二个电动机的电动葫芦电气控制图
二个电动机的电动葫芦电气控制图第一，控制回路没有接地和短路保护。
第二，在电动葫芦的上下控制中，仅仅依靠控制回路的限位保护好象还不完善，当限位保护的接点发生粘连时，保护就很难起作用了。
建议在葫芦的上下控制的一次回路中在串进一种限位保护，直接就可以断开它(上下)的一次回路。
第三，如果大车的行走距离较远，或者是电机功率较大，还是建议加入热继电器。
1起重电动葫芦使用接触碰撞式行程开关目前，水泥企业电动葫芦多用于包装段吊装大袋成品水泥和设备动力部门吊装相关机械设备。
基本电路见图1所示。
实际使用中我们发现接触式行程开关存在响应速度低、精度差及寿命短等缺陷，需要经常停机更换，给生产带来很多不便。
其损坏的原因归纳起来大致有以下几点：1．1开关密封性差行程动作使得开关无法做到完全密封，撞杆与壳体之间配合缝隙容易进入粉尘使磨损加剧。
特别是在高粉尘环境下。
粉尘会进入开关内部，使开关触点接触不良或卡死。
还有在高湿度(雨天、雾天)和酸碱(酸碱盐气雾)环境下容易造成触点腐蚀或短路。
1．2冲击损伤每一次机械碰撞都将使行程开关承受一次冲击，动作的频繁将会损伤其机械部件，行程开关灵敏度变得越来越差。
1．3温升变形高温环境下，行程开关内部绝缘材料较易变形，变质，由于动、静触点间距离较近，导电材料变形引起触点误动作，安全性能差。
图1电动葫芦基本原理图注意事项：(1)新安装的电动葫芦接三相电源必须严格核对相序，确保是正相序方可合上空气开关。
(2)使用中，当某一功能失效后，使用或维修人员严禁将供电电源接反相来应急操作。
（3)当更换提升／下放或前移／后移电动机后需调换转向时，必须在接触器下方调换电动机电缆中任意两相，或者在电动机接线盒内调相，否则限位开关失去限位保护。
从电动葫芦基本原理图可看出，改变供电相序后，控制回路的KMl变为下放，KM2变为提升，KM3变为后移。
KM4变为前移。
假如这时按下SB2按钮，KM2得电吸合，电动葫芦开始提升，到限位位置后行程开关SQl动作，但此时断开的是下放回路(KMl回路)，而非提升回路(KM2回路)，这种结果直接导致提升铁索拉断威胁设备及人身安全事故。
电动葫芦电气控制原理ppt课件
? 8．起吊物件的下面不得有人。 ? 9．起吊物体、吊钩在摇摆状态下不能起吊。 ? 10．请将葫芦移动到物体正上方再起吊，不得斜吊。 ? 11．限位器不允许当作行程开关反复使用。 ? 12．不得起吊与地面相连的物体。 ? 13．请不要过度点动操作。 ? 14．不要用手电门线前拉其它物体。 ? 15．在维修检查前一定要切断电源。 ? 16．维修检查工作一定要在空载状态下进行。 ? 17．使用前请确认楔块是否安装牢固可靠。
或更换零件。
二、电动葫芦电气检修
? 1. 不能提升重物 ? （1）检查电源熔丝是否烧断，如果断一相，则电动机单相起动，
起动转矩为零，起重配件电动机能转动，应更换足够的熔丝。 ? （2）交流接触器触头接触不良造成线路不能接通，应用砂纸将接
触器触头斑痕平，同时也要检查铁心吸合及断开情况，有无卡现象， 必要时更换接触器。 ? （3）电网电压过低，起动转矩与电压平方成正比，加速转矩克服 不了负载力矩，达不到运行转速，应适当提高电网电压。 ? （4）定子绕组相间短路、接地或断路 ，根据相应情况检修。 ? （5）负载过大或传动机械有故障，一般电动葫芦匹配电动机功率 是合理的，起吊重物不能过载。倘若出现电动葫芦不能转动，先卸 掉载荷，如电动机能正常起动，说明减速箱等传动机构有故障，应 检查拖动机构，清除故障。
一、电动葫芦使用维护
? 6．不允许同时按下两个使电动葫芦按相反方向运动的 手电门按钮。
双速电机原理及接线图
双速电机接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
4-2极双速电动机起动电路原理图解
4/2极双速电动机起动电路原理图解
4/2极双速电动机起动控制电路工作原理：
图中KM1为三角形接法（△）接触器，KM2、 KM3为双星形接法（YY）接触器。
合上电源开关，按起动按钮SB2，接触器KM1、KT线圈相继得电吸合并自保，电动机定子绕组接成三角形接法（△）4极起动；经一定时间延时后，KT的通电延时断开的动断触点断开，KM1断电释放，KT 的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸合并自保，电动机定子绕组接成双星形接法（YY）2极运转。
由于双速电动机定子绕组的接线原因，换极的同时应改变电源的相
序。
4/2极双速电动机起动电路(2)
4/2极双速电动机起动控制电路工作原理：
图中KM1为三角形接法（△）接触器，KM2、 KM3为双星形接法（YY）接触器。
合上电源开关，按起动按钮SB2，接触器KM1、KT线圈相继得电吸合并自保，电动机定子绕组接成三角形接法（△）4极起动；经一定时间延时后，KT的通电延时断开的动断触点断开，KM1断电释放，KT 的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸合并自保，电动机定子绕组接成双星形接法（YY）2极运转。
由于双速电动机定子绕组的接线原因，换极的同时应改变电源的相序。
串联在控制电路中的FR动断触点，是在电动机过负载或缺相过热
时热继电器将控制电路自动断开，保护了电动机。
双速电机接线原理图
双速电机接线原理图接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速,就是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数,从而改变电动机的转速。
根据公式;n1=60f/p可知异步电动机的同步转速与磁极对数成反比,磁极对数增加一倍,同步转速n1下降至原转速的一半,电动机额定转速n也将下降近似一半,所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法就是有级的,不能平滑调速,而且只适用于鼠笼式电动机。
此图介绍的就是最常见的单绕组双速电动机,转速比等于磁极倍数比,如2极／4极、4级／8极,从定子绕组△接法变为YY接法,磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2,交流接触器KM1线圈回路通电并自锁,KM1主触头闭合,为电动机引进三相电源,L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行,此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转,则按SB3按钮,SB3的常闭触点断开使接触器KM1线圈断电,KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合,为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁,其常开触点闭合,将定子绕组三个首端U1、V1、W1连在一起,并把三相电源L1、L2、L3引入接U2、V2、W2,此时电动机在YY接法下运行,这时电动机p=1,n1＝3000转／分。
KM2的辅助常开触点断开,防KM1误动。
4、FR1、FR2分别为电动机△运行与YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联,SB2的常闭触点与KM2线圈串联,同样SB3按钮的常闭触点与KM1线圈串联,SB3的常开于KM2线圈串联,这种控制就就是按钮的互锁控制,保证△与YY两种接法不可能同时出现,同时KM2辅助常闭触点接入KM1线圈回路,KM1辅助常闭触点接入KM2线圈回路,也形成互锁控制。
双速电机控制原理图
双速电机原理接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电机接线原理图
双速电机接线原理图接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
电动葫芦电气控制原理ppt课件
一、电动葫芦使用维护
6．不允许同时按下两个使电动葫芦按相反方向运动的 手电门按钮。
7．工作完毕后必须把电源的总闸拉开，切断电源。 8．电动葫芦应由专人操纵，操纵者应充分掌握安全操
作规程，严禁歪拉斜吊。 9．在使用中必须由专门人员定期对电动葫芦进行检查，
发现故障及时采取措施，并仔细加以记录。 10．调整电动葫芦制动下滑量时，应保证额定载荷下，
二、电动葫芦机械调整
1. 制动装置调整 电动葫芦的机械调整主要是对制动装置的调整，制
动器是保证电动葫芦安全、可靠、正常工作的重要部件。 由于在制动过程电磁铁冲击力大，引起机构振动，在长 期反复碰撞后，可能导致制动机构磨损或松动，以至于 制动失效，所以需要定期对制动机构进行。
二、电动葫芦机械调整
4． 在使用中，绝对禁止在不允许的环境下，及超过额定负荷和每 小时额定合闸次数（120次）的情况下使用。
5．安装调试和维护时，必须严格检查限位装置是否灵活可靠，当 吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于 50mm（10t,16t,20t必须大于120mm）。当吊钩降至下极限位置时， 应保证卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。
14．电动葫芦不工作时，不允许把重物悬于空中，防止零件产生永 久变形。
15．在使用过程中，如果发现故障，应立即切断主电源。 16．使用中应特别注意易损件情况。 17． 10～20t葫芦在长时间连续运转后，可能出现自动断电现象，
这属于电机的过热保护功能，此时可以下降，过一段时间，待电机 冷却下来后即可继续工作。 18． 使用与管理按JB9009-1999《钢丝绳电动葫芦安全规程》中 第4条执行。 19． 检查与维修按JB9009-1999《钢丝绳电动葫芦安全规程》中 第5条执行。
