建筑电气工程施工图预算书
电气照明工程施工图预算实例
电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。
（1）建筑概况。
本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。
共用楼梯、楼道。
（2）供电电源。
每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。
2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。
（2）住户用电。
A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。
（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。
照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。
（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。
（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。
图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。
②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。
2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

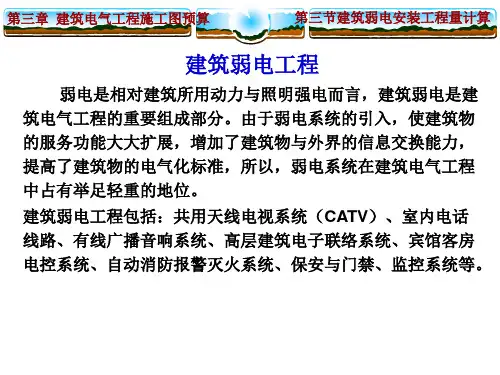

弱电工程预算图示详解
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
4、用户终端 公共天线电视系统的用户终端为供给电视机电视信号的接线器， 又称为用户接线盒。用户接线盒有单孔盒和双孔盒之分。单孔 盒仅输出电视信号，双孔盒既能输出电视信号又能输出调频广 播的信号。如下图所示。
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
（6）CATV系统中的箱、盒、盘、板等制作与安装，工程量计 算与定额适用于强电相同。 3、CATV系统调试 CATV系统调试，即调试接收指标，除天线等调试外，以用户终 端为准，按“户”计量。 参阅：弱电工程
（二）公用天线电视系统工程量计算 1、天线架设工程量计算 （1）CATV天线架设 ① 引向天线架设：按频道分档，按“套”计量。 包括内容：开箱检查、清洁、搬运、安装固定、调试试通。 未计价材料：天线、天线底座、天线支撑杆、拉线、避雷装置 ② 卫星直播接收抛物面天线安装：按天线直径分档，以安装高 度和位置不同，分别以“副”计量。 （2）天线放大器（盒）安装 天线放大器（盒）以“个”计量。 （3）天线滤波器安装：以“个”计量。 （4）天线混合器安装：以“个”计量。 （5）电源盒安装：以“个”计量，电源插座安装以“个”计 量，计算方法与定额应用同照明线路附件安装。
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
分配器用于分配信号，将一路信号等分成几路。常见的有二分 配器、三分配器、四分配器。分配器的输出端不能开路或短路， 否则会造成输入端严重失配，同时还会影响到其它输出端。 分支器用于把干线信号取出一部分送到支线里去。它与分配器 配合使用可组成形形色色的传输分配网络。分支器又叫定向耦 合器。 线路放大器是用于补偿传输过程中因用户增多、线路增长后信 号损失的放大器，多采用全频道放大器。 在分配网络中各元件之间均用馈线连接，它是信号传输的通路， 分为平行馈线和同轴电缆。如下图所示。
电气工程施工图预算编制培训课件
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例1 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至避雷器F为止。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
三、高压控制台、柜、屏安装及低压配电控制设备安装工程量计算 1、高压控制台、柜、屏安装，以“台”计量。执行相关定额。 2、低压配电装置安装：以“台”计量。执行相关定额。注意高低 压执行定额不同。 3、落地式高压柜及低压柜安装 除按相应定额计算各自的安装费用之外，还必须计算基座费用。 （1）槽（角）钢基座安装以“m”计量，执行相应定额。基座制作 所需的槽（角）钢材，按未计价材料计算。基座长度按下式计算。
预留 长度
说明
0.3m 0.5m 0.5m 1.0m 0.8m 0.5m
从最后一个支点算起 支线预留 从设备端子接口算起 从最后一个支点算起 支线预留 从设备端子接口算起
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
① 固定母线的金具包括在母线安装定额内，但属于未计价材 料，按设计用量加1%损耗计算。不包括母线支持绝缘子的 安装，也不包括母线钢托架、支架的制作与安装。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例3 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至变压器TM为止。
11、3、1铝0k母v悬线式安绝装缘，子m安装，3串 21、4、悬铝式母绝线缘支子架支制架作制，作k，g kg （ 15钢、材铝为母未线计支价架材安料装！，）kg 31、6、悬母式线绝调缘试子，支3架段安装 ，kg 41、7、跌高落压式支熔持断绝器缘安子装安，装1，组个 51、8、跌电落力式变保压险器支8架00制/1作0安，装kg，1台 6712、 、90、 、跌 高变 绝落 压压 缘式 穿器 子保 通系 等险 板统 耐支制调 压架作试试安安，验装装，1，，系个k1统测块g 试件 8、10kv穿墙套管安装，3个 9、避雷器FS-10安装，1组 10、避雷器支架制作， kg 11、避雷器支架安装， kg 12、避雷器调试，1组
施工图预算书编制
根据工程量清单，逐项计算工程项目的直接成本和间接成本。
详细描述
工程量清单法是根据工程量清单，结合工程项目的具体情况，逐项计算出人工、材料、机械等直接成本，以及管 理费、利润等间接成本的方法。这种方法能够详细反映工程项目的各项成本，有助于控制工程项目的成本和进度。
企业定额法
总结词
根据企业自身的定额标准，计算工程项 目的直接成本和间接成本。
施工图预算书编制
目录
• 施工图预算书概述 • 施工图预算书内容 • 施工图预算书编制方法 • 施工图预算书审核与调整 • 施工图预算书编制软件与工具 • 施工图预算书编制案例分析
01
施工图预算书概述
定义与作用
定义
施工图预算书是依据施工图纸、预算 定额和费用标准等文件，对工程项目 的预期造价进行详细计算和评估的文 件。
数据导入与导出
利用数据导入和导出功能，与其他软件或系统进 行数据交换。
ABCD
利用模板和标准件
创建或使用现有的模板和标准件，简化绘图和预 算编制过程。
协同工作与版本控制
利用软件的协同工作功能和版本控制工具，确保 多人合作时数据的一致性和准确性。
06
施工图预算书编制案例 分析
案例一：住宅楼施工图预算书编制
05
施工图预算书编制软件 与工具
常用软件介绍
AutoCAD
一款广泛使用的绘图软件，适用于绘 制施工图纸和进行预算编制。
MicroStation
适用于建筑、土木和道路工程等领域， 提供预算书编制功能。
Revit
适用于建筑信息模型（BIM）的软件， 支持预算书编制和协同工作。
Excel
常用的电子表格软件，可用于编制施 工图预算书，但需要配合其他插件或 工具使用。
电气工程安装概预算(工程量计算57页)
1） 水平方向的敷设线管计算
水平方向敷设的线管应以施工平面图的管线走 向、敷设部位和设备安装位置的中心点为依据，并 借用平面图上所标墙、柱轴线尺寸进行线管长度的 计算，若没有轴线尺寸可利用时，则应运用比例尺 或直尺直接在平面图上量取线管长度，如图3.1所 示。
电能表 （计算个数）
常用型号： ➢单相电能表 ➢三相电能表（二元件）——三相三线制电路 ➢三相电能表（三元件）——三相四线制电路
电力工程技术（china-dianli）
适用范围详见教材：P37
（三）电气工程工程量计算规则
电气配管：按设计图示尺寸以延长米计算 。不扣除管路中间的接线箱(盒)、灯头盒、 开关盒所占长度。
3.28÷100＝0.033
0.03 3
管内穿线BV－2.5
(1)+(2)=23.02米 100m 23.02÷100＝0.230
(1) MT15
两线4.35×2＋局部三线1.20=9.90
米
电力工程技术（china-dianli）
0.23 0
(2) MT20
四线3.28×4＝13.12米
2÷10
个开关控制，电风扇由一个调速开关控制，走廊里有1个灯 和一个开关控制等。灯和电风扇均为单相用电设备，只需 要接2根线，火线（相线L）和零线（中性线N）。其中火线 要经过开关后再接到用电设备上。当开关合上时，开关线 才有电，灯或电风扇才可能有电流通过而工作。当开关断 开时，开关线没有电，灯或电风扇也没有电，更换灯管和 维修时比较安全。
序 号
定额 编号
1
2 3
工程量计算表
项目名称 电线管暗配MT15 电线管暗配MT20
单位

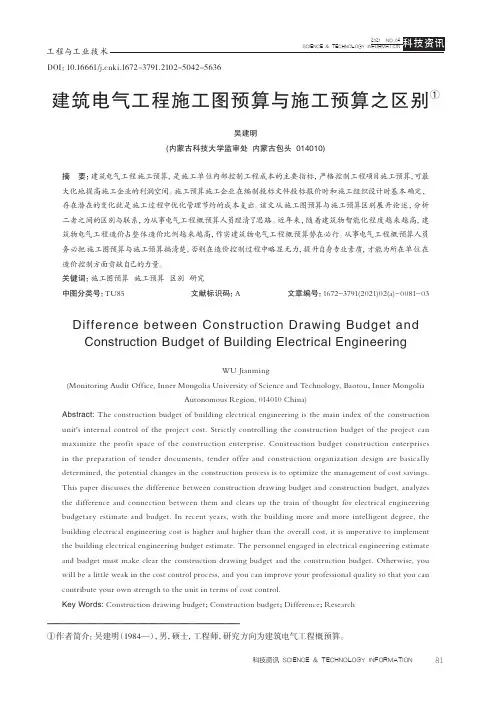

建筑电气工程施工图预算与施工预算之区别
81科技资讯 SCIENCE & TECHNOLOGY INFORMATION①作者简介：吴建明（1984—），男，硕士，工程师，研究方向为建筑电气工程概预算。
DOI：10.16661/ki.1672-3791.2102-5042-5636建筑电气工程施工图预算与施工预算之区别①吴建明(内蒙古科技大学监审处 内蒙古包头 014010)摘 要：建筑电气工程施工预算，是施工单位内部控制工程成本的主要指标，严格控制工程项目施工预算，可最大化地提高施工企业的利润空间。
施工预算施工企业在编制投标文件投标报价时和施工组织设计时基本确定，存在潜在的变化就是施工过程中优化管理节约的成本支出。
该文从施工图预算与施工预算区别展开论述，分析二者之间的区别与联系，为从事电气工程概预算人员理清了思路。
近年来，随着建筑物智能化程度越来越高，建筑物电气工程造价占整体造价比例越来越高，作实建筑物电气工程概预算势在必行。
从事电气工程概预算人员务必把施工图预算与施工预算搞清楚，否则在造价控制过程中略显无力，提升自身专业素质，才能为所在单位在造价控制方面贡献自己的力量。
关键词：施工图预算 施工预算 区别 研究中图分类号：TU85文献标识码：A文章编号：1672-3791(2021)02(a)-0081-03Difference between Construction Drawing Budget andConstruction Budget of Building Electrical EngineeringWU Jianming(Monitoring Audit Office, Inner Mongolia University of Science and Technology, Baotou，Inner MongoliaAutonomous Region, 014010 China)Abstract: The construction budget of building electrical engineering is the main index of the construction unit's internal control of the project cost. Strictly controlling the construction budget of the project can maximize the prof it space of the construction enterprise. Construction budget construction enterprises in the preparation of tender documents, tender offer and construction organization design are basically determined, the potential changes in the construction process is to optimize the management of cost savings.This paper discusses the difference between construction drawing budget and construction budget, analyzes the difference and connection between them and clears up the train of thought for electrical engineering budgetary estimate and budget. In recent years, with the building more and more intelligent degree, the building electrical engineering cost is higher and higher than the overall cost, it is imperative to implement the building electrical engineering budget estimate. The personnel engaged in electrical engineering estimate and budget must make clear the construction drawing budget and the construction budget. Otherwise, you will be a little weak in the cost control process, and you can improve your professional quality so that you can contribute your own strength to the unit in terms of cost control.Key Words: Construction drawing budget；Construction budget；Difference；Research建筑电气工程施工预算，是施工单位内部控制工程成本的主要指标，严格控制工程项目施工预算，可最大化地提高施工企业的利润空间。
建筑电气工程施工图预算编制
从最后一个支点算起 支线预留 从设备端子接口算起 从最后一个支点算起 支线预留 从设备端子接口算起
第二节 建筑强电安装工程量计算
固定母线的金具包括在母线安装定额内，但属于未计价材料，按设计用量加1%损耗计算。不包括母线支持绝缘子的安装，也不包括母线钢托架、支架的制作与安装。 高压支持绝缘子安装，以“个”或“柱”计量；低压母线电车绝缘子安装，以“个”计量；钢托架、支架的制作安装以“100kg”计量。 母线伸缩接头（补偿器）安装以“个”计量。补偿器费用另计。 母线与设备连接，需焊铜铝过渡端子，或安装铜铝过渡线夹时，以“个”计量。过渡板属于未计价材料。 母线调试另列项目计算。
13、铝母线安装，m 14、铝母线支架制作，kg 15、铝母线支架安装， kg 16、母线调试，3段 17、高压支持绝缘子安装，个 18、电力变压器800/10安装，1台 19、变压器系统调试，1系统 20、绝缘子等耐压试验，个测试件
第二节 建筑强电安装工程量计算
例4 根据下列变配电工程图的条件列项并计算工程量，要求从拉紧悬式绝缘子算至负荷开关QL为止。(课堂练习)
第二节 建筑强电安装工程量计算
（2）杆上配电设备安装 跌开式熔断器、避雷器、隔离开关的安装分别以“组”计量。 油开关、配电箱分别以台计量，其进出线不包括焊（压）接线端子，产生时，另列项目计算。 注意：杆上配电设备安装，不能与前述配电设备安装定额混淆使用。 二、母线及绝缘子安装工程量计算 母线（WB）安装分变配电装置高压母线和车间配电低压母线安装，预算中注意区分。 1、母线安装工程量计算 母线以刚度划分：硬母线、软母线； 母线以材质分：铜母线(TMY)、铝母线(LMY)、钢母线(Ao); 按母线断面形状分：带形、槽形、管形、组合形； 按安装方式分：带形分1、2、3、4片； 组合分2、3、10、14、18、26根。
(精品)18电气安装工程量计算及预算实例
项目名称
灯具种类
防潮灯
扁形防潮灯（GC-31）、防潮灯（GC-33）
腰形舱顶灯 碘钨灯 管形氙气灯 投光灯 高压水银灯镇流器 安全灯 防爆灯
腰形舱顶灯CCD-1 DW型、220V、300-1000W 自然冷却式200V/380V 20kW内 TG型室外投光灯 外附式镇流器具125-450W （AOB-1、2、3）、（AOC-1、2）型安全灯 CB C-200型防爆灯
不同安装形式的标志灯、诱导灯
简易形彩灯、密封形彩灯、喷水池灯、幻光型灯
不同安装形式、不同灯体直径的筒灯、牛眼灯、射灯、 轨道射灯
草坪灯具 歌舞厅灯具
各种立柱式、墙壁式的草坪灯
各种安装形式的变色转盘灯、雷达射灯、幻影转彩灯、 维纳斯旋转彩灯、卫星旋转效果灯、飞蝶旋转效果灯、 多头转灯、滚筒灯、频闪灯、太阳灯、雨灯、歌星灯、 边界灯、射灯、泡泡发生器、迷你满天星彩灯、迷你单 立（盘彩灯）、多头宇宙灯、镜面球灯、蛇光管
十二、照明器具安装
【解】房间内各管段的配管配线情况，按图示尺寸算。 （1）管、线的工程量的计算： BV-2*2.5 PC15：（3-1.5-0.3）（箱）＋1.5＋1.1＋3.2 ＋（3- 1.4）×2＋（0.5+0.3）预留 ＝10.2/11m BV－3*2.5 PC15：1.1＋1.2+3.2+1.2+(3-1.4)=8.3m 汇总：阻燃塑料管PC15：10.2＋8.3＝18.5m BV-2.5：11×2＋8.3×3＝46.9m （2）灯具等工程量的统计 单管链吊荧光灯：3套；圆球吸顶灯：1套 单联板式开关：2个；双联板式开关：1个 盒类：根据管材定材质； 塑料接线盒：2个；塑料灯头 盒：4个；塑料开关盒：3个
（2）灯具工程量的统计 吸顶式双管荧光灯：2套；吊扇：1台；双联板式暗开
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学号08720117
电气工程概预算课程设计
设计说明书
天津市红桥区质检中心二层
起止日期：2011 年12 月 5 日至2011 年12 月9 日
学生姓名唐福双
班级08智能化一班
成绩
指导教师(签字)
电子与信息工程系
2011 年12 月9 日
天津城市建设学院
课程设计任务书
2011 —2012 学年第一学期
电子与信息工程系建筑电气与智能化专业08智能化一班级课程设计名称：电气工程概预算
设计题目：天津市红桥区质检中心二层电气工程概预算
完成期限：自2011 年12 月 5 日至2011 年12 月9 日共 1 周设计依据、要求及主要内容（可另加附页）：
一、设计依据
《天津市安装工程预算基价》、《天津市建设工程计价办法》。
二、基本要求及主要内容
1．对所给定的建筑物的电气照明设计图进行安装工程预算。
施工预算的内容为工程量、人工、材料、机械台班等四项，以单位工程为对象，按分部工程、分项工程进行计算编制。
施工预算通常是编制说明和计算表格两部分构成。
（1）熟悉《天津市安装工程预算基价》中的第二分册《电气设备安装工程》，读懂册说明、章说明和工程量计算规则。
（2）根据电气施工图纸编写该工程的工程量计算表。
（3）根据《天津市安装工程预算基价》、《天津市建设工程计价办法》和计算的该工程的工程量，编制施工图预算书（编制说明、施工图预算计价汇总表和施工图预算计价表、施工措施项目计价表）。
2．提交以下设计结果：
（1）工程量计算表和原始施工平面图；
（2）施工图预算书（编制说明、施工图预算计价汇总表和施工图预算计价表、施工措施计价表）。
指导教师（签字）：
教研室主任（签字）：
批准日期：2011 年11 月28 日
天津城市建设学院
课程设计指导书
2011 —2012 学年第1 学期
电子与信息工程系建筑电气与智能化专业08智能化x 班级课程设计名称：电气工程概预算
一、课程设计性质、目的
1．课程设计的性质
《电气工程概预算》课程设计，为了加强学生对基本理论的理解和《天津市安装工程预算基价》、《天津市建设工程计价办法》条文的应用，培养学生独立分析问题和解决问题的能力，以提高学生的综合运用理论知识的工程能力。
通过该课程设计，着重培养学生综合分析和解决问题的能力以及严谨、扎实的工作作风。
2．课程设计目的
（1）复习巩固、识读电气工程施工图和常用的建筑电气工程的施工技术；
（2）初步掌握电气设备安装预算编制程序；
（3）学会使用《设备安装工程预算基价》和《设备安装工程计价方法》
二、课程设计的任务
通过进一步的设计训练，系统电气工程概预算理论和知识，学会电气工程概预算的计算方法，掌握电气工程概预算的计算步骤，提高电气工程概预算计算的基本技能；初步掌握准确编制电气安装工程概预算的程序和方法。
三、进程安排
1．第1天：布置任务，查阅相关资料；
2．第2天：根据电气施工图纸编写该工程的工程量计算表。
3．第3-4天：根据《天津市安装工程预算基价》、《天津市建设工程计价办法》和计算的该工程的工程量编制施工图预算书（编制说明、施工图预算计价汇总表和施工图预算计价表、施工措施项目计价表）。
4．第5天：答辩，交设计成果。
四、指导书和参考文献
[1] 《建筑电气工程预算》郑发泰主编中国建筑工业出版社 2005
[2] 《天津市安装工程预算基价》 2004
[3] 《天津市建设工程计价办法》 2004
目录
施工图预算书 (1)
编制说明 (1)
施工图预算总价汇总表 (1)
施工图预算计价汇总表 (2)
施工图预算计价表 (2)
主材费用计算表 (3)
施工措施项目计价表 (3)
附录 (4)
参考文献
施工图预算书
工程项目名称：天津市红桥区质检中心办公楼二层建筑面积：358.25 m2
预算造价（小写）：10203.1 元
（大写）：壹万零贰佰零叁元壹角
单方造价：28.5 元/m2
编制单位：天津城市建设学院建筑电气与智能化一班法定代表人：
编制人：唐福双
审核人：
编制时间：2011 年12 月9日
编制说明
一、编制依据
本预算所依据的施工图为天津市红桥区质检中心二层电气施工平面图，并结合《天津市安装工程预算基价》、《天津市建设工程计价办法》等相关资料进行编制。
二、人工、材料、施工机械价格采价年
本预算中所选人工、材料及施工机械台班均为2011年12月的市场价，以当月《造价信息》提供的价格和指数为主要依据。
结算时需要调整的工、料、机项目，本预算中所选价格已列表作为本预算附件。
三、说明
本预算中无暂估价项目。
工程项目名称：红桥区质检中心办公楼单位：元
工程项目名称：电气设备安装工程单位：元
施工图预算计价表
专业工程名称：电气设备安装工程单位：元
计算主材费用
施工措施项目计价表
专业工程名称：电气设备安装工程单位：元
附录：工程量计算及汇总
设计说明
1.电源及电压：电源采用直埋电缆方式引入，电压为380/220V。
2.安装高度：配电箱底边距地1.5m暗装，灯开关底边距地1.3m暗装，插座底边距地0.3m 暗装.
3.线路敷设：导线除注明外，均采用BV-2.5mm2塑料线穿PVC阻燃硬质塑料管吊顶及墙内暗敷其中2-3根穿PC20管，4-5根穿PC25管。
4.该办公楼电源由一层配电箱引入，分配至二楼的配电箱AL2，并分配到三层。
经配电箱AL2分为以下12条支路：
WL1-WL7分别通向7个办公室的照明灯具；
WL8 通向走廊的照明灯具；
WL9-WL12 分别通向6个办公室、1个接待室、1个休息室以及1个设备间的插座；
5.电气照明施工图定型配电箱如下:
JD2000C18规格为:464mm×240mm×100mm
参考文献
[1] 《建筑电气安装工程》黄民德主编天津大学出版社 2008
[2] 《天津市安装工程预算基价》 2004
[3] 《天津市建设工程计价办法》 2004。
