散装粉粒运输车说明书
粉粒物料运输车
使用说明书
安徽扬天汽车有限公司二○○二年九月
前言
为满足粉料散装运输的需求,特别是针对较大颗粒物料的运输和远距离的输送，我们设计了扬天牌粉粒物料运输车。
该车型吸取了国内外同类车型的优点，采用先进的技术和严格的生产工艺制造而成。
整车结构合理、性能可靠、操作简便、外形美观。
本书介绍了粉粒物料运输车的罐体总成、气路系统、液压举升系统、副车架、卸料管总成等的基本技术性能、主要结构特点和它们的调整保养要求。
为了满足用户的各种不同的要求，粉粒物料运输车的结构在继续不断地完善和改进，因此有可能出现说明书的介绍与汽车实际结构不同的情况，敬请读者谅解。
我厂以用户需要为先导，以优质服务为宗旨。
热忱欢迎读者对我们的产品提出宝贵的意见。
安徽扬天汽车有限公司
目录
1整车外形图
2主要技术参数
3主要结构
3.1 罐体总成
3.2 气路系统
3.3液压举升系统
3.4副车架
3.5卸料管总成
4 车辆的使用和保养
4.1 新车的走合
4.2 车辆使用前的准备 4.3 车辆的使用
4.4 车辆的保养
4.5 常见故障及排除方法
5 质量保证
6 随车工具、附件及其他
１、整车外形图
2、主要技术参数。
低密度粉粒物料运输车安全操作规程
低密度粉粒物料运输车安全操作规程前言低密度粉粒物料运输车是用于运输散装低密度粉粒物料的专用车辆。
为确保运输过程的安全，特制定本安全操作规程。
第一章：总则第一条：目的制定本规程旨在规范低密度粉粒物料运输车的操作方法，预防事故发生，保障人员和设备的安全。
第二条：适用范围本规程适用于所有参与低密度粉粒物料运输车操作的人员。
第二章：操作人员要求第三条：资质要求操作人员必须经过专业培训，持有相应的操作证书，并熟悉本规程。
第四条：健康状况操作人员应保持良好的身体健康状况，定期进行健康检查。
第五条：安全教育操作人员应定期接受安全教育和操作规程培训。
第三章：运输车要求第六条：车辆检查每次作业前，操作人员应对运输车进行全面检查，包括但不限于发动机、制动系统、装卸设备等。
第七条：车辆维护定期对运输车进行维护保养，确保车辆处于良好状态。
第八条：安全设备确保运输车配备有必需的安全设备，如灭火器、警示标志、紧急切断装置等。
第四章：装载作业第九条：装载前准备确认装载区域安全，检查装载设备是否正常。
第十条：装载过程按照规定的速度和方法进行装载，避免超载。
第十一条：装载后检查装载完成后，检查物料是否均匀分布，确认无泄漏。
第五章：运输过程第十二条：出发前检查出发前再次检查车辆状态，确保所有安全设备完好。
第十三条：行驶速度遵守交通规则，控制行驶速度，避免急刹车或急转弯。
第十四条：路线选择选择安全、合理的运输路线，避开复杂或危险路段。
第十五条：途中检查途中应定期停车检查车辆状态和物料装载情况。
第六章：卸载作业第十六条：卸载前准备到达卸载地点后，确认卸载区域安全。
第十七条：卸载过程按照规定的方法和速度进行卸载，确保作业安全。
第十八条：卸载后检查卸载完成后，检查车辆和卸载设备，确保无残留物料。
第七章：应急处理第十九条：应急预案制定详细的应急预案，包括火灾、泄漏、交通事故等情况。
第二十条：应急演练定期进行应急演练，提高操作人员的应急处理能力。
散装饲料运输车使用
散装饲料运输车使用
散装饲料运输车是一种专门用于运输散装饲料的车辆。
以
下是关于如何使用散装饲料运输车的详细说明：
1. 装载饲料：首先，确保散装饲料运输车的货箱干净、整
洁且无杂物。
将散装饲料从仓库或堆场中装入车辆的货箱中。
可以使用装载设备，如铲车或输送带，将饲料装入车
辆中。
2. 装载量控制：在装载饲料时，需要注意控制装载量，以
避免超载。
根据车辆的额定载重量和饲料的密度，计算出
每次装载的饲料重量。
确保不超过车辆的最大承载能力，
以确保行驶安全。
3. 装载平衡：在装载饲料时，需要注意保持车辆的平衡。
将饲料均匀地分布在货箱内，避免在一侧或一角堆积过多
的饲料。
平衡装载可以提高车辆的稳定性和操控性能。
4. 固定饲料：在装载完饲料后，需要确保饲料牢固地固定
在车辆的货箱中，以防在运输过程中发生倾倒或散落。
使
用绳索、带子或其他固定装置将饲料固定在车辆的货箱内。
5. 安全驾驶：在驾驶散装饲料运输车时，需要遵守交通规
则和安全驾驶原则。
确保车辆行驶在适当的速度和安全的
距离内，避免急刹车或急转弯，以防止饲料倾倒或车辆失控。
6. 定期清洁：在使用散装饲料运输车后，需要定期清洁车
辆的货箱，以防止饲料残留和积聚。
清洁货箱可以保持饲料的卫生和质量，并延长车辆的使用寿命。
总之，正确使用散装饲料运输车需要注意装载饲料的控制量和平衡，固定饲料的安全性，安全驾驶和定期清洁。
这些措施可以确保饲料的安全运输和车辆的稳定性，同时也有助于维护饲料的质量和卫生。
粉粒物料运输车
粉粒物料运输 车 ， 体可能有两个仓 。这 两 罐
个舱之间需要焊接 ，如 果焊接不好的话 ，焊
口容易开裂 ． 。ｒ ■
０ ｒ ｍ 粉 粒干 燥物 料 的散装 运输 。主 要供 ．ａ １ 水泥厂 、水泥仓库和大型建 筑工地使用 ，可
～
｛
●
０ 山东铁马Ｌ＿ 产粉粒物料运输车辆为主，这辆罐体 １ １ ￣
由两 个仓 焊接 而成 ， 外面 采用 自动焊 、 里面 采用手 动焊 ， 这样 就加 固了 罐体 的质量 。
料
积和 罐体的焊接质量 ，其次 ，要看公告。
●记 静 本者 ／ 刊颧 文 图
． 中集 东 岳是 梁 山最 大的 生 产挂 车 的企 业 ，这 辆粉 粒 ’
购买 。 目前在粱 山 ， 多企业 都没 有公 告 。 很
３ ｝ ２ ＴＲＵＣＫ ＆ Ｌ ＯＧＩ ＣＳ ｔ ｅ ０ ２ ０ ＳＴＩ Ｉ Ｏｃｏｂ ｒ ， ０１ １
结 构简单 ，硫 化性能 好 。
０ 华 字集 团的这 辆粉 粒物 料 运输 车工艺 十分 精致 ，完全符 合 其梁 山三大 挂车 企业 之 一的称 号 。罐体 部分 压力 表等 细
小的 部件非 常齐 全 ，并 且输 送管也 都用 钢丝 圈保 护起来 。
２Ｏ３交公、 于、布 了 务在 建限 合 ｏ商联 设通安 《期 发 年 部城 关 部部 部禁 市 。止 、
城 区现扬 搅拌 混凝土 的通知 》 ，确定 了 １ ４ ２
个 禁 止 现 场 搅 拌 的 城 市 ，２ ０ ０ ４年 国 家 七
以节
相较 于普 通 运输 辆车 ，罐 式车 的技 术
０ 这辆由四通专用半挂车公告 内企 业能够生产此类车 ，而在罐式车中 ，粉粒物 料运输车 占了很大一部分 比例 。
灰罐车操作注意事项
一、散装水泥车简述：散装水泥车又称粉粒物料运输车，由专用汽车底盘、散装水泥车罐体、气管路系统、自动卸货装置等部分组成。
适用于粉煤灰、水泥、石灰粉、矿石粉、颗粒碱等颗粒直径不大于0.1mm粉粒干燥物料的散装运输。
主要供水泥厂、水泥仓库和大型建筑工地使用，可节约大量包装材料和装卸劳动。
二、散装水泥车底盘：可选择东风底盘、解放底盘、重汽斯太尔底盘、江淮底盘。
三、散装水泥车罐体：散装水泥车罐体主要由筒体、罐体上端给进料口、流态化床、出料管总成、进气管及其它附件组成。
罐体顶部装有两个或三个给进料口四、散装水泥车气管路系统：散装水泥车前、后气室各设一根进气管，通过球阀可分别实现同时开启和单独控制的功能。
系统工作原理如下:工作动力从汽车变速箱中引出,通过传动装置驱动空压机，产生的压缩空气经控制管路进入气室内,使罐内粉粒物料产生流态化现象。
当压力达到0.196Mpa时，打开出料蝶阀，实现卸料。
五、散装水泥车使用手册：1、驾驶散装水泥车时不要超速、超压运行，超速、超压会严重损坏空压机。
本机转速见主要技术参数表，工作压力为0.2MPa。
2、不要快速启动或停止空压机，而应缓慢增速或减速，否则，冲压力会损坏空压机。
3、不要改变空压机的旋转方向，否则，油泵不供油会严重损坏机器。
4、不要在减压前停止空压机，否则，粉粒物料可能倒流进气缸，造成空压机严重损坏。
5、开机前需检查油标。
油位不得低于油标下限；需经常检查油泵是否供油，若不供油，应立即停机检查，否则，缺油会严重损坏空压机。
6、要按期更换润滑油。
新机使用30小时后，排出曲轴箱里的油，清洁曲轴箱内部及滤油网，然后换油。
以后每年照上述换油一次。
7、要检查、清洁滤油网。
正常情况每季度检查、清洁一次，如果机器使用率高，应一个月检查、清洁一次。
8、本机使用的润滑油为CD40柴机油。
禁止不同牌号的润滑油混用，否则润滑油变质会影响润滑效果。
9、每工作30小时要保养、清洁空气滤芯。
转动滤芯的同时，用压力小于0.6MPa 的压缩空气由内向外吹。

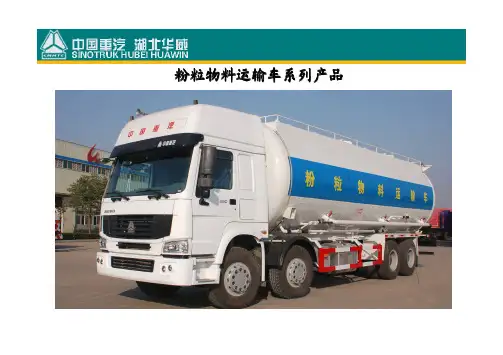

粉粒物料运输车.doc
用户群体
水泥厂 搅拌站 个体用户 物流企业等
中粮集团 个体用户 物流企业等
各化工企业 火电场 个体用户 物流企业等
2.4 、与顾客交流应注意的问题 2.4、与顾客交流应注意的问题
�所装介质名称； �所装介质比重； �需要的容积； �特殊运输要求等。
三、用户关注点
主要技术参数： 1、整车外形尺寸和罐 体外 型尺寸； 产品特性： 1、整车价格； 2、分仓多少； 3、罐体形式； 4、使用可靠性； 5、上户吨位； 6、整备质量 7、厂家售后服务。
1.2 、产品分类 1.2、产品分类
粉罐车
单车
列车
立 式 罐
卧 式 罐
举 升 式 罐
半 挂 立 式 罐 卧 式 罐 立 式 罐
全 挂 卧 式 罐
卧式粉罐车 为主。 目前单车以 目前单车以卧式粉罐车 卧式粉罐车为主。
各种罐体结构的优缺点
单车罐体优缺点
项目 优点
立式 罐体形式 卧式 举升式 1、内部结构简 单 2、容积效率高 1、结构简单、操 1、适用范围广 作方便 2、能用于粉料、颗粒料等多 2、卸料性能稳定 种粉粒体物料的散装运输 、质心低
一、粉罐车产品概述
1.1 、概念介绍 1.1、概念介绍 粉罐车，全称粉粒物料运 输车，它适用于粉煤灰、水泥、 石灰粉、矿石粉、颗粒碱等颗 粒直径不大于 0.1mm 粉粒干燥 粒直径不大于0.1mm 0.1mm粉粒干燥 物料的散装运输。粉粒物料运 输车是一种在工业、农业、商 业、电厂、建筑业等方面得到 广泛应用的专用汽车
4.3.2 、传动系统 4.3.2、传动系统
主要包括取力器、传动轴、空压机等组成。 �取力器：采用国内知名厂家的产品， 是专为粉罐车设计的大功率取力器。 �传动轴： �空压机：一般采用敦化渤海空压机、 7.5m3/min 、 芜湖福达空压机。排气量有 芜湖福达空压机。排气量有7.5m3/min 7.5m3/min、 、8.5m3/min 、9.0m3/min 、 8.0m3/min 8.0m3/min、 8.5m3/min、 9.0m3/min、 等几种规格，额定工作压力 10.0m3/min 10.0m3/min等几种规格，额定工作压力 ，转速为 800~1100r/min 。 为0.2Mpa 0.2Mpa，转速为 ，转速为800~1100r/min 800~1100r/min。
粉粒物料运输车设备安全操作规程
粉粒物料运输车设备安全操作规程为了确保粉粒物料运输车设备的安全运行，防止事故的发生，本规程制定。
一、前期准备1. 车辆检查在每次运输前，必须对车辆进行一次全面检查。
重点检查事项如下：•制动系统是否正常；•车身是否有变形、锈蚀等缺陷；•轮胎气压是否正常，轮胎花纹是否足够深；•灯光是否正常；•发动机、变速箱和传动系统是否正常；•液压系统是否正常；•消防器材是否配备齐全。
2. 物料检查在每次运输前，必须对将要运输的粉粒物料进行一次检查。
检查事项如下：•粉粒物料是否符合要求；•包装是否完好；•物料是否干燥、无异味；•物料包装上是否标注清楚。
二、上路行驶1. 行车前准备在上路前，应确认以下事项：•保持双手清洁，注意身体卫生；•确认车上的物料配重是否均匀；•确保车载物料的装车量不超过规定的容积和重量；•确认需要行驶的路线和路况。
2. 上路行驶注意事项•按规定速度行驶，速度不能过快或过慢；•行驶过程中，车速、距离等要根据此路段的路况、时速等综合情况灵活变换；•转弯的时候，要减速慢行，打开转向灯，提前变道，保持一定的安全距离；•监控行驶中的温度和压力等指标，如发现异常及时停车检查。
三、装卸作业1. 装车前准备•确认车上物料已经全部运输完毕；•准备好正确的装运工具和操作器材。
2. 装卸作业注意事项•在进行装卸操作时，需要在安全的环境下逐步进行；•确认车辆已停稳，切勿滑移，注意车辆与障碍物之间的距离；•在离开车辆前，必须确认扶梯已收回；•装卸过程中，禁止携带易燃物品，禁止吸烟。
四、安全措施1. 应急救援措施•在运输过程中，如出现车辆故障或意外事故，驾驶员必须立即在安全的地方停车并联系第一联系人；•发现火灾、爆炸等意外情况时，应立即切断发动机运转开关，并使用车上灭火器进行灭火。
2. 交通安全•按照规定行驶，不超速行驶，不闯红灯、违法超车等；•不开车打电话，不开车发短信，不吸烟喝酒；•随时观察周围环境，注意扶梯、卸料口等的安全保障。
粉粒物料半挂车卸料流程
粉粒物料半挂车卸料流程一、前期准备1. 货物准备：确认需要运输的粉粒物料种类、数量和质量标准，并进行装载。
2. 车辆检查：检查半挂车的各项设备是否正常，包括制动系统、轮胎、照明系统等。
3. 路线规划：根据货物的目的地和道路情况，规划最佳路线。
二、卸料前操作1. 到达卸货点：到达目的地后，司机应按照指引停放车辆，并与工作人员进行沟通确认。
2. 安全措施：在卸货前，应先摆放好安全警示标志，确保周围人员不会受到伤害。
3. 半挂车位置调整：根据实际情况和现场指引，司机应将半挂车移动到指定位置。
4. 卸料设备连接：将半挂车上的散装物料管道与接收设备连接起来，确保连接紧密无漏。
三、卸料操作1. 开始卸料：打开散装物料管道阀门，开始将粉粒物料从半挂车中排出。
在卸料过程中要注意控制速度和流量，避免造成浪费或污染。
2. 监控卸料：卸料过程中，司机应随时观察管道连接处和接收设备的状态，确保卸料顺畅无阻。
3. 卸料完成：当半挂车中的粉粒物料全部排出后，关闭散装物料管道阀门，并进行清理和消毒处理。
四、卸货后操作1. 断开连接：将散装物料管道与接收设备断开连接，并确认无漏。
2. 清洗设备：对接收设备进行清洗和消毒处理，确保下一次使用时符合卫生标准。
3. 拆除安全标志：在确认周围环境安全后，拆除摆放的安全警示标志。
4. 离开现场：将半挂车移动到指定区域，检查车辆是否有损坏或其他问题，并离开现场。
五、注意事项1. 安全第一：在任何操作前都要考虑安全问题，避免发生意外事故。
2. 严格按照规定操作：在操作过程中要按照相关规定和流程进行操作，确保货物质量和运输效率。
3. 维护设备：对于半挂车和相关设备要进行定期维护和检修，确保其正常运行。
4. 环保意识：在卸货过程中要注意环保问题，避免对环境造成污染。
6. 处理异常情况：如果在运输或卸货过程中出现异常情况，应及时采取措施进行处理。
粉料运输车操作规程
粉料运输车操作规程
一、作业前的准备
1、内燃机部分按通用操作规程中有关规定检查和准备。
2、汽车部分，按汽车操作规程中有关规定执行。
3、检查各操作部位是否灵活，各阀门工作应可靠，指示仪表应完好，示值正常。
4检查各连接处有无松动现象。
5、罐内帆布透气层应完好，进料口应设置滤网，密封圈应完好，出料口应无堵塞结块。
6、检查轮胎气压是否符合规定，轮胎应完好。
7、检查空压机运转是否正常，气压是否达到规定要求，进出气路是否畅通，有无漏气现象。
8、使用液压倾卸装置的粉料运输车，要检查液压油路系统及倾卸油缸是否完好，有无漏油及卡阻现象。
二、作业时行驶要求
9、装料前打开卸压阀，使罐内压力与大气压力相同。
10装料时车辆应停放平稳，各出口阀处于关闭状态。
11、装料完毕后清扫进料口，闭紧装料口盖，插上插销。
12、行驶中，应将排气阀门打开，保证罐内压力不高于外界压力。
13、卸料时应选择平地，以保证车身没有明显倾卸。
14、装卸料时应拉紧驻车制动。
15保持空压机在额定转速下运行，当压力表读数达到规定的数值时，
开始卸料。
16、卸料过程中，应注意观察压力表读数，发现异常应立即采取相应措施。
三、作业后的要求
17、作业后应收回卸料软管，并清除运输车外表及出料系统中的剩余粉料。
18、检查、清洁空压机上的空气滤清器，按保修规程的规定进行例保作业。
粉粒物料运输车专
五、粉粒物料运输车操作规程
（一）、装料 1、打开人孔前，务必先打开卸压阀，查 看罐内压力是否与大气压力相同，即压力 表值为零。 2、打开人孔后，查看罐内是否有结块粉 粒体，特别是装过粉粒体且有较长时间未 使用的罐体，要仔细查看，将结块粉粒体 清除。 3、将物料装入罐内。 4、装料完毕后，由于进料口密封圈积有 粉粒，应清扫干净方可关闭进料口，确保 密封性能。
5、罐体：定期检查罐体焊缝是否有漏气、 漏灰现象，如发现有此现象，应及时进行 焊补。 6、罐体气室：经常查看气室帆布，若受潮 湿不透气或破损，应及时 拆换；检查气室压条是否压实，若有漏 气现象，将影响卸料效果，应及时排除。
（二）、安全技术
1、每次揭开进料口盖之前，应先打开卸 压阀，排出罐内余气，以免发生伤人事故。 2、经常注意压力表是否工作正常，严防 压力表失灵而超压发生罐体。 3、经常查看安全阀，保证在196kPa时 开始卸料，不得使罐内压力超过196kPa。 4、经常查看转速表是否工作正常，以免 超转而损坏空压机及取力箱。 5、经常倾听取力箱及空压机转动声音, 若有异常响声，应立即停机排除
六、维护与安全
（一）、维护与保养 1、汽车底盘：按所选用的汽车底盘使用说明书规定进 行。 2、空压机：按空压机说明书规定进行。 3、取力器：经常注意定期检查其润滑情况，运行状况， 如有异常响声应查明其原因及时排除，每年应检查一次齿 轮啮合及磨损情况，不可超速运行。 4、气路：应经常检查密封情况，如有漏气及时排除； 经常查看各阀 工作情况，若失灵应修理或拆换；安全阀保证在压力 为 196 kPa时， 不得使罐体压力超过196kPa。
目
录
一、用途 二、主要技术参数及性能 三、工作原理 四、基本结构 五、操作规程 六、维护与安全
粉粒物料运输车 标准
粉粒物料运输车标准
粉粒物料运输车是一种专门用于运输粉状或颗粒状物料的专用车辆，其主要作用是将物料从生产地点运输到目的地，因此在设计和使用过程中需要符合一定的标准和规范，以确保运输过程安全、高效。
首先，在粉粒物料运输车的设计和制造过程中，需要考虑车辆的承载能力和稳定性。
由于粉状或颗粒状物料的密度较小，因此同样的体积可能会比液体物料更加重，因此在设计车辆结构和选用材料时需要考虑到物料的密度和重量，确保车辆在运输过程中不会发生超载或者失稳的情况。
其次，粉粒物料运输车在装载和卸载过程中需要考虑到物料的流动性和粉尘的产生。
由于粉状或颗粒状物料容易产生粉尘，因此在设计车辆的装卸设备时需要考虑到如何减少粉尘的产生，并且在装卸过程中需要采取相应的防护措施，以保护操作人员的健康和安全。
此外，粉粒物料运输车在运输过程中需要考虑到车辆的密封性和稳定性。
由于粉状或颗粒状物料容易受到外界环境的影响，因此在设计车辆的密封结构和搅拌装置时需要考虑到如何保持物料的稳定性，防止在运输过程中出现结块或者分层的情况。
最后，粉粒物料运输车在使用过程中需要进行定期的维护和保养。
由于粉状或颗粒状物料容易对车辆的零部件和结构造成磨损和腐蚀，因此在使用过程中需要定期进行检查和维护，确保车辆的各项功能和性能都能够正常运行。
总的来说，粉粒物料运输车在设计、制造和使用过程中需要考虑到物料的特性和运输过程中可能出现的问题，以确保车辆能够安全、高效地运输物料。
只有在满足相关标准和规范的前提下，粉粒物料运输车才能够发挥其应有的作用，为物料运输提供保障。
