车轮车速传感器
主动式轮速传感器工作原理
主动式轮速传感器是一种常用于车辆动态控制系统中的传感器，用于测量车轮的转速和轮胎的滑动情况。
它能够提供精确的车辆速度和加速度信息，为车辆稳定性控制、制动系统和防抱死系统等提供重要数据。
以下是主动式轮速传感器的基本工作原理：
1. 磁铁和传感器：主动式轮速传感器通常由一个或多个磁铁和一个或多个传感器组成。
磁铁常安装在车轮上或传动轴上，并与轮胎同步旋转。
传感器能够感知磁铁的运动，并将其转化为电信号进行处理。
2. 磁场感应：当车轮旋转时，磁铁也会随之旋转，产生一个恒定的磁场。
传感器安装在车辆固定部位，例如车轮旁的感应器环。
当磁铁靠近传感器时，感应器环内的感应线圈就会受到磁场的影响。
3. 电信号产生：当感应线圈受到磁场影响时，会感应到磁通量的变化。
这个变化将导致感应线圈内产生感应电动势。
感应电动势的大小与磁场变化的速率有关，也就是车轮的旋转速度。
4. 信号处理：感应电动势通过传感器的电路进行增强和处理，
转化为可供系统使用的数字信号。
该数字信号代表车轮的转速和轮胎的滑动情况。
5. 数据输出：处理后的数字信号将通过车辆的CAN总线系统或其他通信接口传输给车辆的动态控制系统。
这些数据可用于稳定性控制、制动系统、牵引力控制以及其他相关系统的运行与调整。
值得注意的是，主动式轮速传感器的精度和准确性对车辆的安全性和性能至关重要。
因此，在实际应用中，传感器设计和校准需要严格遵循相关的标准和要求，并及时进行维护和校准，以确保系统的可靠性和精度。
轮速传感器工作原理
轮速传感器工作原理
轮速传感器是一种用于测量车辆车轮转速和车轮滑动状态的传感器。
它采用了位于车轮上的磁铁和传感器之间的磁力感应原理来工作。
以下是轮速传感器的工作原理描述：
1. 传感器位置：每个车轮上安装有一个磁铁，传感器放置在车轮上方的适当位置。
传感器通常位于车轮挂轴或轮毂上。
2. 磁力感应原理：传感器内部有一组线圈，当车轮以一定速度旋转时，磁铁产生的磁场会穿过传感器线圈。
这个磁场变化会引起传感器内部的电流变化。
3. 电信号产生：传感器内部的电路会将线圈中的电流变化转换成一个模拟电信号或数字电信号。
这个电信号的频率与车轮的转速成正比。
4. 信号处理：传感器会将电信号发送到车辆的电子控制单元（ECU）进行信号处理。
ECU会计算车轮的转速和滑动状态，并将这些信息用于车辆的稳定控制、刹车控制等系统。
5. 轮速数据应用：ECU可以根据轮速传感器提供的数据，对
车轮的转速进行比较，判断是否存在轮胎滑动或失控现象，并相应调整车辆的动力输出和刹车力度。
这有助于提升车辆的操控性和安全性。
总结：轮速传感器工作原理是基于磁力感应原理，通过感应车轮上的磁场变化，在传感器内部产生电信号，再经过信号处理
后，提供车轮转速和滑动状态的数据给车辆的电子控制单元，以实现对车辆的稳定控制和刹车控制。
轮速传感器的工作原理
轮速传感器的工作原理
轮速传感器是一种用于测量车辆轮胎转速的设备，其工作原理可以通过以下步骤来解释：
1. 车轮旋转：当车辆行驶时，车轮会旋转。
车轮的转速是指车轮在单位时间内绕轴心旋转的次数，通常以转/分钟或转/秒来表示。
2. 传感器安装：轮速传感器通常安装在车轮或车轴附近，并与车轮或车轴直接接触或靠近。
3. 发射和接收信号：轮速传感器发射一个或多个电磁信号（通常是无线电波或红外线），这些信号被车轮表面反射并返回到传感器。
4. 接收信号处理：传感器接收到车轮反射的信号后进行处理。
传感器可能会使用各种技术来解码接收到的信号，例如频率测量、干涉、电容或电感等。
5. 计算车轮转速：根据接收到的信号，传感器可以计算车轮的转速。
这通常涉及到测量信号的频率，并使用相关的公式将频率转换为转速单位。
6. 传输数据：一些轮速传感器可以将车轮转速数据传输给车辆上的其他设备，例如防抱死制动系统（ABS）或车辆稳定性控制系统（ESP）。
总结起来，轮速传感器的工作原理是通过发射和接收信号来测量车轮的转速，并使用相关的计算方法将信号转换为车轮转速的单位。
这些传感器的数据可以帮助车辆系统监测和控制车辆的行驶状态，以提高驾驶安全性和整车性能。

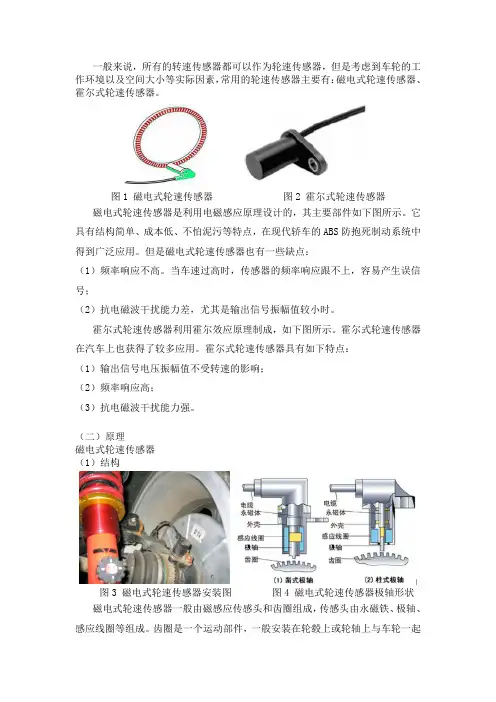

轮速传感器分类
一般来说，所有的转速传感器都可以作为轮速传感器，但是考虑到车轮的工作环境以及空间大小等实际因素，常用的轮速传感器主要有：磁电式轮速传感器、霍尔式轮速传感器。
图1 磁电式轮速传感器图2 霍尔式轮速传感器磁电式轮速传感器是利用电磁感应原理设计的，其主要部件如下图所示。
它具有结构简单、成本低、不怕泥污等特点，在现代轿车的ABS防抱死制动系统中得到广泛应用。
但是磁电式轮速传感器也有一些缺点：（1）频率响应不高。
当车速过高时，传感器的频率响应跟不上，容易产生误信号；（2）抗电磁波干扰能力差，尤其是输出信号振幅值较小时。
霍尔式轮速传感器利用霍尔效应原理制成，如下图所示。
霍尔式轮速传感器在汽车上也获得了较多应用。
霍尔式轮速传感器具有如下特点：（1）输出信号电压振幅值不受转速的影响；（2）频率响应高；（3）抗电磁波干扰能力强。
（二）原理磁电式轮速传感器（1）结构图3 磁电式轮速传感器安装图图4 磁电式轮速传感器极轴形状磁电式轮速传感器一般由磁感应传感头和齿圈组成，传感头由永磁铁、极轴、感应线圈等组成。
齿圈是一个运动部件，一般安装在轮毂上或轮轴上与车轮一起旋转。
轮速传感头是一个静止部件，传感头磁极与齿圈的端面有一定间隙。
如下图所示。
汽车车轮转速传感器通常安装在车轮处，但在有些车型上则设置在主减速器或变速器中。
极轴根据形状的不同分为凿式、柱式、菱形三种类型，如下图所示。
不同形状的传感头相对于齿圈的安装方式也不同。
菱形极轴车速传感器头一般径向垂直于齿圈安装；凿式极轴车速传感器头轴向相切于齿圈安装；柱式极轴车速传感器头轴向垂直于齿圈安装。
安装时应牢固，为避免水、灰尘对传感器工作的影响，在安装前须将传感器加注润滑脂。
磁电式轮速传感器是由永磁性磁芯和线圈组成。
磁力线从磁芯的一极出来，穿过齿圈和空气，返回到磁芯的另一极。
由于传感器的线圈圈绕在磁芯上，因此，这些磁力线也会穿过线圈。
当车轮旋转时，与车轮同步的齿圈（转子）随之旋转，齿圈上的齿和间隙依次快速经过传感器的磁场，其结果是改变了磁路的磁阻，从而导致线圈中感应电势发生变化，产生一定幅值、频率的电势脉冲。
汽车速度传感器课件
图 直射型光电式转速计的工作原理
1－被测轴 2－圆盘 3－光源 4－光电管
• 一般安装在分电器内或曲轴前端，由信 号发生器和带光孔的信号盘组成，如图
所示。信号盘与分电器轴或曲轴一起转 动，信号盘外圈有360条光刻缝隙，传感 器装在分电器内时产生曲轴转角1。的信 号。稍靠内有间隔60。均布的6个光孔， 产生曲轴转角120。的信号，其中一个光 孔稍宽，用以产生相对于1缸上止点的信 号。
驻车锁定齿轮 感应线圈 永久磁铁 车速传感器
电控组件
2.传感器的工作原理
当变速器输出轴转动时，驻车锁定齿轮的凸齿，不断地 靠近或离开车速传感器，使线圈内的磁通量发生变化，从而 产生交流电，车速越高，输出轴转速也越高，感应电压脉冲 频率也越高，电控组件根据感应电压脉冲的频率计算汽车行 驶的速度。
+U
第一节 概述 第二节 发动机转速传感器 第三节 车速传感器 第四节 轮速传感器 第五节 减速度传感器
第一节 概 述
应用在汽车上的速度/减速度传感器有： 发动机转速传感器：其功用是检测发动机转速，并把检
测结果输入到汽车仪表系统显示发动机工况；或输入发动机 控制系统和底盘某些控制系统的ECU，用于燃油喷射量、点 火提前角、动力传动等控制。发动机转速的检测通常利用曲 轴位置传感器的检测信号实现的。
光电车速传感器原理
车速表电路框图
报警蜂鸣器
车速表 软轴 车速
传感器
100km/h 报警灯
km/h 车速传感器
专用IC
显示电路
判断电路
记忆电路
ห้องสมุดไป่ตู้
整形电路
计数器
1/5分频电路
定时电路
其他控制系统
• 光电式车速传感器
汽车轮数传感器的工作原理
汽车轮数传感器的工作原理
汽车轮数传感器是一种用于测量车辆车轮旋转速度和轮胎压力变化的装置。
它通常由车轮和轮毂安装在轴上，通过传感器感知车轮旋转状态，然后将信息传输到车辆的电子控制单元（ECU）进行处理。
工作原理：
1. 轮速传感器（Wheel Speed Sensor，简称WSS）工作原理： - WSS基于霍尔效应或磁电感应原理，含有一个磁性传感器或霍尔传感器。
- 传感器被安装在车辆的旋转部件上，如车轮或差速器。
- 当车轮旋转时，车轮的齿轮或磁性物体通过传感器。
- 传感器检测到磁性物体时，会产生电信号，并将该信号传输到ECU。
- ECU根据每个车轮的旋转速度来计算车辆的速度，并作出相应的调整。
2. 轮胎压力传感器（Tire Pressure Sensor，简称TPS）工作原理：
- TPS通常由压力传感器和无线电发射器组成。
- 压力传感器被安装在车轮上，可以感知轮胎内部的气压变化。
- 当气压发生变化时，传感器会通过无线电发射器将压力信息发送给车辆的接收器。
- 接收器将这些信息传输给车辆的ECU，ECU会根据传感器提供的数据来监控和控制轮胎压力。
通过测量车轮旋转速度和轮胎压力的变化，车辆可以在驾驶过程中及时获得必要的信息来调整车辆的控制，提高行驶安全性和驾驶体验。
简述车轮车速传感器故障的检查方法
简述车轮车速传感器故障的检查方法摘要：一、车轮车速传感器的作用与故障影响二、车轮车速传感器的检查方法1.外观检查2.连接检查3.信号测试4.替换法检查三、检查过程中的注意事项四、故障诊断与维修建议正文：汽车行驶过程中，车轮车速传感器起着至关重要的作用。
它能够实时监测车轮的转速，并将相关信息传输给车载电脑，以保证车辆的正常运行。
然而，由于各种原因，车轮车速传感器可能会出现故障，影响车辆的安全性和舒适性。
下面我们将详细介绍车轮车速传感器的检查方法，以便车主和维修人员能够及时发现并解决问题。
一、车轮车速传感器的作用与故障影响车轮车速传感器主要用于监测车轮的转速、方向和扭矩，为车载电脑提供实时数据。
当车速传感器出现故障时，车辆的行驶速度、abs系统、发动机控制系统等可能无法正常工作，从而影响行驶安全。
常见的故障现象包括：1.车辆行驶过程中出现异常噪音或抖动；2.abs系统报警灯亮起；3.发动机故障灯亮起；4.车辆油耗增加、动力减弱等。
二、车轮车速传感器的检查方法1.外观检查：首先，检查车轮车速传感器的外部是否有破损、污垢或松动等现象。
对于有线传感器，还需检查线束是否破损、接触不良等。
2.连接检查：检查车轮车速传感器的连接器是否有松动、锈蚀等问题。
将连接器插上，然后观察信号是否正常。
3.信号测试：使用万用表或专用检测设备，测量车轮车速传感器的输出信号。
信号应为稳定的脉冲信号，信号幅值和频率与车速成正比。
如果信号不正常，说明传感器可能存在故障。
4.替换法检查：将疑似故障的车轮车速传感器替换为已知正常的传感器，观察故障现象是否消失。
如果故障消失，说明原传感器存在问题。
三、检查过程中的注意事项1.在检查车轮车速传感器时，务必确保车辆处于停止状态，以免发生意外。
2.检查过程中，避免触碰线束，以免造成短路或其他故障。
3.若需拆卸车轮，务必先用千斤顶支撑车辆，确保安全。
四、故障诊断与维修建议1.根据检查结果，判断车轮车速传感器的故障原因。
磁电式轮速传感器工作原理
磁电式轮速传感器工作原理一、磁电式轮速传感器简介磁电式轮速传感器是一种常用的测量车辆车速的传感器，它可以通过测量车轮转动时产生的磁场变化来计算车速。
该传感器通常由磁铁、线圈和信号处理电路组成，可以在车辆的轮毂或制动盘上安装。
二、磁电式轮速传感器的工作原理1. 磁场变化产生电压信号当车辆行驶时，轮毂或制动盘上的磁铁会随着转动而产生磁场变化。
这种磁场变化会在附近的线圈中产生电压信号。
这个原理类似于发电机。
2. 信号处理接下来，经过信号处理电路对这些电压信号进行处理和放大。
通过这样的处理，可以得到一个精确且稳定的输出信号。
3. 计算车速最后，根据输出信号计算出车辆当前的速度。
由于每个轮子都有一个传感器，因此可以同时测量多个轮子的速度，并根据这些数据计算出整个车辆的平均速度。
三、磁电式轮速传感器优点和缺点1. 优点：（1）精度高：磁电式轮速传感器可以提供非常精确的车速测量结果，误差通常在1%以内。
（2）稳定性好：由于信号处理电路的存在，磁电式轮速传感器可以提供稳定的输出信号，不受温度和湿度等环境因素的影响。
（3）适用范围广：磁电式轮速传感器适用于各种车辆类型，包括汽车、卡车、拖拉机等。
2. 缺点：（1）安装位置要求高：磁电式轮速传感器必须安装在车辆轮毂或制动盘上，因此需要一些专业工具和技能来安装和维护。
（2）容易受到外界干扰：由于磁场变化是通过周围的线圈来检测的，因此容易受到周围其他磁场干扰。
这可能会导致误报或错误读数。
四、总结磁电式轮速传感器是一种常用的测量车辆车速的传感器。
它通过测量车轮转动时产生的磁场变化来计算车速。
该传感器具有精度高、稳定性好、适用范围广等优点，但也存在安装位置要求高、容易受到外界干扰等缺点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
பைடு நூலகம்
速度传感器的普及从推广到市场以来得到了广泛的应用，开发了多种速度传 感器，具体有以下几种： (1)光电式车速传感器--由带孔的转盘两个光导体纤维，一个发光二极管，一 个作为光传感器的光电三极管组成。一个以光电三极管为基础的放大器为发 动机控制电脑或点火模块提供足够功率的信号，光电三极管和放大器产生数 字输出信号(开关脉冲)。发光二极管透过转盘上的孔照到光电二极管上实现 光的传递与接收。 (2)磁电式车速传感器--模拟交流信号发生器，产生交变电流信号，通常由 带两个接线柱的磁芯及线圈组成。磁组轮上的逐个齿轮将产生一一对应的系 列脉冲，其形状是一样的。输出信号的振幅与磁组轮的转速成正比(车速)， 信号的频率大小表现于磁组轮的转速大小。发动机控制电脑或点火模块正是 靠这个同步脉冲信号来确定触发电火时间或燃油喷射时刻的。 (3)霍尔式车速传感器--它们主要应用在曲轴转角和凸轮轴位置上，用于开 关点火和燃油喷射电路触发，它还应用在其它需要控制转动部件的位置和速 度控制电脑电路中。由一个几乎完全闭合的包含永久磁铁和磁极部分的磁路 组成，一个软磁铁叶片转子穿过磁铁和磁极间的气隙，在叶片转子上的窗口 允许磁场不受影响的穿过并到达霍尔效应传感器，而没有窗口的部分则中断 磁场。
传感器
• （9）接触式旋转速度传感器结构简单，使用方便。但是接触滚轮的直径是与 运动物体始终接触着，滚轮的外周将磨损，从而影响滚轮的周长。而脉冲数 对每个传感器又是固定的。影响传感器的测量精度。要提高测量精度必须在 二次仪表中增加补偿电路。另外接触式难免产生滑差，滑差的存在也将影响 测量的正确性。因此传感器使用中必须施加一定的正压力或着滚轮表面采用 摩擦力系数大的材料，尽可能减小滑差。非接触式旋转式速度传感器与运动 物体无直接接触，非接触式测量原理很多，以下仅介绍两点，供参考。 [1].光电流速传感器 叶轮的叶片边缘贴有反射膜，流体流动时带动叶轮旋转，叶轮每转动一周 光纤传输反光一次，产生一个电脉冲信号。可由检测到的脉冲数，计算出流 速。 [2].光电风速传感器 风带动风速计旋转，经齿轮传动后带动凸轮成比例旋转。光纤被凸轮轮盘 遮断形成一串光脉冲，经光电管转换成定信号，经计算可检测出风速。 非接触式旋转速度传感器寿命长，无需增加补偿电路。但脉冲当量不是距离 整数倍，因此速度运算相对比较复杂。 旋转式速度传感器的性能可归纳如下： (1).传感器的输出信号为脉冲信号，其稳定性比较好，不易受外部噪声 干扰，对测量电路无特殊要求。 (2).结构比较简单，成本低，性能稳定可靠。功能齐全的微机芯片，使 运算变换系数易于获得，故目前速度传感器应用极为普遍。
• •
• • • • • •
•
•
• (4)车轮转速传感器—检测车轮转速并将检测结果输出ECU，主要是的 作用是在汽车制动的控制和驱动控制这两方面; • (5)发动机转速传感器---检测发动机的转速，通常利用曲轴位置传感器 来检测发动机的转速并输出来实现的。用于燃油喷射量、点火提前角、 动力传动控制等; • (6)减速传感器---其主要的是要检测汽车在减速的时候的减速速度，也 是将这个信号回传到ECU，汽车制动的控制和驱动控制这两方面。 • (7)车速传感器---通常是直接或者间接检测汽车轮胎的转速来来获得的， 主要是体现在我们可以在汽车行驶的时候可以知道自己的形式的车速。 • （8）旋转式速度传感器的结构和特征 • 旋转式速度传感器按安装形式分为接触式和非接触式两类。 • 接触式旋转式速度传感器与运动物体直接接触。当运动物体与旋转式 速度传感器接触时，摩擦力带动传感器的滚轮转动。装在滚轮上的转 动脉冲传感器，发送出一连串的脉冲。每个脉冲代表着一定的距离值， 从而就能测出线速度。
