转速传感器
转速传感器的功用是检测车轮的速度，并将速度信号输入ABS的电控单元。下图所示为转速传感器在车轮上的安装位置。
目前，用于ABS系统的速度传感器主要有电磁式和霍尔式两种。
电磁式转速传感器结构
传感头的结构如下图所示，它由永磁体2、极轴5和感应线圈4等组成,极轴头部结构有凿式和柱式两种。
齿圈6旋转时，齿顶和齿隙交替对向极轴。在齿圈旋转过程中，感应线圈仅供学习与交流，如有侵权请联系网站删除谢谢2
传感器原理——基于霍尔传感器的转速测量系统设计
传感器原理及应用期末课程设计题目基于霍尔传感器的转速测量电路设计 姓名小波学号8888888888 院（系）电子电气工程学院 班级清华大学——电子信息 指导教师牛人职称博士后 二O一一年七月十二日
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
Abstract: The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. The rotate speed measurement system for the common engine is designed with the single chip STC89C51. The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words: rotate speed measurement, Hall sensor, signal processing, data processing
磁电式转速传感器功能特点及技术参数
磁电式转速传感器采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。下面就让艾驰商城小编对磁电式转速传感器功能特点及技术参数来一一为大家做介绍吧。 磁电式转速传感器的特点： 磁电式转速传感器是针对测速齿轮而设计的发电型传感器（无源），测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高，输出频率与转速成正比，转速进一步增高，磁路损耗增大，输出电势已趋饱和，当转速过高时，磁路损耗加剧，电势锐减。 磁电式转速传感器的性能指标： 直流电阻：150~200（25℃） 齿轮形式：模数2~4（渐开线齿轮）使用温度：-10~+120℃ 抗振动：20g螺纹规格：M16×1（或客户要求） 测量范围：10~15000r/min（60齿） 输出信号幅值：60r/min》100mV （测试条件：发讯齿轮，齿数为60，材料为电工钢，模数为2，传感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。 输出电压波形：渐开线齿轮—近似正弦波，若齿轮略有偏心则为调幅正弦波；孔板—近似方波 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.360docs.net/doc/458459286.html,/
霍尔传感器工作原理
半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。 半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。
传感器原理——基于霍尔传感器的转速测量系统设计
. 传感器原理及应用期末课程设计题目基于霍尔传感器的转速测量电路设计 姓名小波学号8888888888 院（系）电子电气工程学院 班级清华大学——电子信息 指导教师牛人职称博士后 二O一一年七月十二日
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
Abstract: The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. The rotate speed measurement system for the common engine is designed with the single chip STC89C51. The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words:rotate speed measurement, Hall sensor, signal processing, data processing
磁电式传感器
磁电式传感器 基本概念：磁电式传感器是利用电磁感应原理，将输入运动速度变换成感应电势输出的传感器。它能把被测对象的机械能转换成易于测量的电信号，是一种有源传感器。 工作原理：磁电式传感器是基于电磁感应原理,通过磁电相互作用将被测量(如振动、位移、转速等)转换成感应电动势的传感器，它也被称为感应式传感器、电动式传感器。根据电磁感应定律，N匝线圈中的感应电动势。感应电动势的大小由磁通的变化率决定。磁通量协的变化可以通过很多办法来实现:如磁铁与线圈之间作相对运动;磁路中磁阻变化;恒定磁场中线圈面积变化等。因此可以制造出不同类型的磁电式传感器。磁电式传感器是一种机一电能量变换型传感器，不需要供电电源，电路简单，性能稳定，输出信号强，输出阻抗小，具有一定的频率响应范围，适合于振动、转速、扭矩等测量。但这种传感器的尺寸和重量都较大。恒定磁通磁电式传感器由永久磁铁(磁钢)、线圈、弹簧、金属骨架和壳体等组成。系统产生恒定直流磁场，磁路中工作气隙是固定不变的，因而气隙中的磁通也是恒定不变的。它们的运动部件可以是线圈，又可分为圈式或动铁式两种结构类型。恒磁通磁电式传感器结构原理图磁铁与传感器壳体固定，线圈和金属骨架(合称线圈组件)用柔软弹簧支承。线圈组件与壳体固定，永久磁铁用柔软弹簧支承。两者的阻尼都是由金属骨架和磁场发生相对运动而产生的电磁阻尼。动圈式和动铁式的工作原理是完全相同的，当壳体随被测振动体一起振动时，由于弹簧较软，运动部件质量相对较大，因此振动频率足够高(远高于传感器的固有频率)时，运动部件的惯性很大，来不及跟随振动体一起振动，近于静止不动，振动能量几乎全被弹簧吸收，永久磁铁与线圈之间的相对运动速度接近于振动体振动速度。线圈与磁铁间相对运动使线圈切割磁力线，产生与运动速度成正比的感应电动势，线圈处于工作气隙磁场中的匝数，称为工作匝数;工作气隙中磁感应强度;每匝线圈的平均长度。这类传感器的基型是速度传感器，能直接测量线速度。因为速度与位移和加速度之间有内在的联系，即它们之间存在着积分或微分关系。因此，如果在感应电动势的测量电路中接入一积分电路，则它的输出就与位移成正比;如果在测量电路中接人一微分电路，则它的输出就与运动的加速度成正比。这样，这类磁电式传感器就可以用来测量运动的位移或加速度。 工作特性：
基于霍尔传感器的转速测量)
成绩评定： 传感器技术 课程设计 题目基于霍尔传感器的转速测量
摘要 转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
目录 一、设计目的------------------------- 1 二、设计任务与要求--------------------- 1 2.1设计任务------------------------- 1 2.2设计要求------------------------- 1 三、设计步骤及原理分析 ----------------- 1 3.1设计方法------------------------- 2 3.2设计步骤------------------------- 2 3.3设计原理分析--------------------- 16 四、课程设计小结与体会 ---------------- 16 五、参考文献------------------------- 16
一、设计目的 1.学习基本理论在实践中综合运用的初步禁言，掌握模拟电路的设计的基本方法，设计步骤，培养综合设计与实物调试能力。 2.学会霍尔传感器的设计方法和性能指标测试。 3.进一步了解霍尔传感器的组成框图和各个单元的工作原理以及相互之间的联系。 4.培养实践技能，提高分析和解决问题的能力。 5.提高自己对文献资料的搜索和信息处理能力。 二、设计任务与要求 2.1设计任务 1、查阅传感器有关方面的相关资料，了解此方面的发展状况。 2、掌握所用器件的特性。 3、采用合理的设计方案。 4、设计、实现该系统。 5、撰写设计报告。 2.2设计要求 1.掌握霍尔传感器的使用方法 2.熟悉使用单片机测量转速 三、设计步骤及原理分析 3.1设计方法 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化
实验十九 开关式霍尔传感器测转速实验
实验十九开关式霍尔传感器测转速实验 一、实验目的：了解开关式霍尔传感器测转速的应用。 二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。开关式霍尔传感器测转速的原理框图19—1所示。当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。 图19—1开关式霍尔传感器测转速原理框图 三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；霍尔转速传感器、转动源。 四、实验步骤： 1、根据图19—2将霍尔转速传感器安装于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。 2、将主机箱中的转速调节电源0～24V旋钮调到最小(逆时针方向转到底)后接入电压表(电压表量程切换开关打到20V档)；其它接线按图19—2所示连接（注意霍尔转速传感器的三根引线的序号）；将频频\转速表的开关按到转速档。 3、检查接线无误后合上主机箱电源开关，在小于12V范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况。
图19—2 霍尔转速传感器实验安装、接线示意图 4、从2V开始记录每增加1V相应电机转速的数据(待电机转速比较稳定后读取数据)；画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。实验完毕，关闭电源。 n（转/ 406286108132157179203225250分） V（mv）2003004635006017037999019991104 电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线 五、思考题： 利用开关式霍尔传感器测转速时被测对象要满足什么条件？ 被测物能够阻挡或透过或反射霍尔信号，般都是一个发射头一个接收头若发射接收安装在同侧，则被测物必须能反射该信号，发射接收安装在对侧，则被测物必须能阻挡透过该信
磁电转速传感器的工作原理和特点
磁电转速传感器的工作原理和特点 发布时间：2011-06-16 来源：本站原创作者：无忧备件网 磁电式转速传感器是利用磁电感应来测量物体转速的，属于非接触式转速测量仪表。磁电式转速传感器可用于表面有缝隙的物体转速测量，有很好的抗干扰性能，多用于发动机等设备的转速监控，在工业生产中有较多应用。 磁电式转速传感器的工作原理 磁电式转速传感器是以磁电感应为基本原理来实现转速测量的。磁电式转速传感器由铁芯、磁钢、感应线圈等部件组成的，测量对象转动时，转速传感器的线圈会产生磁力线，齿轮转动会切割磁力线，磁路由于磁阻变化，在感应线圈内产生电动势。 磁电式转速传感器的感应电势产生的电压大小，和被测对象转速有关，被测物体的转速越快输出的电压也就越大，也就是说输出电压和转速成正比。但是在被测物体的转速超过磁电式转速传感器的测量范围时，磁路损耗会过大，使得输出电势饱甚至是锐减。 磁电式转速传感器的特点 磁电式转速传感器的工作方式决定了它有很强的抗干扰性，能够在烟雾、油气、水汽等环境中工作。磁电式转速传感器输出的信号强，测量范围广，齿轮、曲轴、轮辐等部件，及表面有缝隙的转动体都可测量。 磁电式转速传感器的工作维护成本较低，运行过程无需供电，完全是靠磁电感应来实现测量，同时磁电式转速传感器的运转也不需要机械动作，无需润滑。磁电式转速传感器的结构紧凑、体积小巧、安装使用方便，可以和各种二次仪表搭配使用。 现在的柴油机正在经历以柴油机电控化为核心的第3 次技术飞跃。ECU 技术是柴油机电控化的核心技术之一，它采集发动机的相位、转速（ n ）、燃油压力、油门位置、温度等信号,通过一定的算法得出泵油和喷油的参数，并驱动相应的执行器工作。在ECU 中，曲轴和凸轮轴相位传感器信号是整个发动机工作时序的基础，其作用相当于芯片中的时钟。发动机的n 、喷油相位以及判缸信号等都是通过这两个传感器计算处理得出的。因此，设计一种抗干扰能力强，可靠性高的曲轴和凸轮轴传感器信号处理模块对整个柴油机电控单元来说至关重要。 常用的发动机曲轴和凸轮轴相位传感器有霍尔式传感器和磁电式传感器两种。磁电式传感器具有成本低、结构简单、耐腐蚀、耐冲击、可靠性高和稳定性好等优点,故本研究采用两个磁电式传感器分别测量6 缸发动机的曲轴和凸轮
霍尔传感器测量转速
测试技术应用案例 （霍尔传感器测量转速） 班级: 学号: 姓名:
霍尔传感器测量转速 一.霍尔传感器的优点 1.测量范围广：霍尔传感器可以测量任意波形的电流和电压， 如：直流、交流、脉冲波形等。 2.精度高：在工作温度区内精度优于1%，该精度适合于任何波形 的测量。 3.线性度好：优于%。 4.动态性能好：响应时间小于1μs跟踪速度di/dt高于50A/μs。 5.性价比高。 各式各样的霍尔传感器 二.霍尔传感器测转速原理 霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。利用霍尔效应可以设计制成多种传感器。霍尔电位差U H的基本关系为: U H=K H IB K H =1/nq（金属） 式中K H――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度； 利用霍尔效应表达式：U H=K H IB,当被测物体上装上Ｎ只磁性体时，物体每转一周磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。 三.测量设备 本案例以实验室霍尔元件测量圆盘转速为例。 实验设备：CSY2000系列传感器与检测技术实验台。
1、主控台部分，提供高稳定的±15V、+5V、±2V～±10V可 调、+2V～+24V可调四种直流稳压电源；主控台面板上还装有电压、频率、转速的3位半数显表。 2、旋转源0-2400转/分(可调) 需用器件与单元：霍尔传感器、5V直流源、转速调节装置、转动源单元、数显单元的转速显示部分。 四.实验方案 1.实验装置如下图 2.将5Ｖ直流源加于霍尔元件电源输入端。 3.将霍尔转速传感器输出端（黄）插入数显单元F i n端。 4.将转速调节中的2V-24V转速电源引入到台面上转动单元中转 动电源2-24VK插孔。 5.将数显单元上的转速／频率表波段开关拨到转速档，此时数显 表指示转速。 6.调节转速调节电压使转动速度变化。观察数显表转速显示的变 化。 五.实验结果计算 磁体经过霍尔元件，霍尔元件就会发出就会发出一个信号，经放大整形得到脉冲信号，两个脉冲的间隔时间即为周期，通过周期就可算出转速。

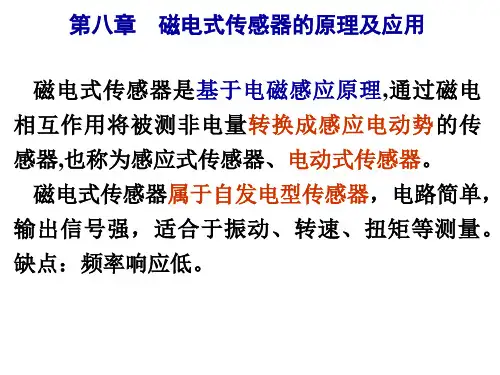

磁电式传感器是利用电磁感应原理
磁电式传感器是利用电磁感应原理，将输入运动速度变换成感应电势输出的传感器。它不需要辅助电源，就能把被测对象的机械能转换成易于测量的电信号，是一种有源传感器。有时也称作电动式或感应式传感器， 只适合进行动态测量。由于它有较大的输出功率，故配用电路较简单；零位及性能稳定；工作频带一般为10～1000Hz 。磁电式传感器具有双向转换特性，利用其逆转换效应可构成力(矩)发生器和电磁激振器等。 根据电磁感应定律，当W 匝线圈在均恒磁场内运动时，设穿过线圈的磁通为Φ，则线圈内的感应电势e 与磁通变化率d Φ/dt 有如下关系： dt d W e φ-= (5-1) 根据这一原理，可以设计成变磁通式和恒磁通式两种结构型式，构成测量线速度或角速度的磁电式传感器。图5.1所示为分别用于旋转角速度及振动速度测量的变磁通式结构。其中永久磁铁1(俗称“磁钢”)与线圈4均固定，动铁心3(衔铁)的运动使气隙5和磁路磁阻变化，引起磁通变化而在线圈中产生感应电势，因此又称变磁阻式结构。 图5.1 变磁通式结构(a)旋转型（变磁阻）； (b)平移型（变气隙） 在恒磁通式结构中，工作气隙中的磁通恒定，感应电势是由于永久磁铁与线圈之间有相对运动——线圈切割磁力线而产生。这类结构有两种，如图5-2所示。图(a)为动圈式，图中的磁路系统由圆柱形永久磁铁和极掌、圆筒形磁轭及空气隙组成。气隙中的磁场均匀分布，测量线圈绕在筒形骨架上，经膜片弹簧悬挂于气隙磁场中。当线圈与磁铁间有相对运动是，线圈中产生的感应电势e 为:
图5.2 恒磁通式结构 (a)动圈式；(b)动铁式 Blv e = (5-2) 式中 B ——气隙磁通密度(T)； ｌ——气隙磁场中有效匝数为W 的线圈总长度(m)为ｌ＝ｌa W （ｌa 为每匝线圈的平均长度)； ν——线圈与磁铁沿轴线方向的相对运动速度(ms -1)。 当传感器的结构确定后，式(5-2)中B 、ｌa 、W 都为常数，感应电势e 仅与 相对速度v 有关。传感器的灵敏度为: Bl v e S == (5-3) 为提高灵敏度，应选用具有磁能积较大的永久磁铁和尽量小的气隙长度，以提高气隙磁通密度B ；增加ｌa 和W 也能提高灵敏度，但它们受到体积和重量、 内电阻及工作频率等因素的限制。为了保证传感器输出的线性度，要保证线圈始终在均匀磁场内运动。设计者的任务是选择合理的结构形式、材料和结构尺寸，以满足传感器基本性能要求。 一.传递矩阵 ㈠.机械阻抗 图5.3(a)所示的质量为m 、弹簧刚度为k ，阻尼系数为c 的单自由度机械振动系统。设在力F 作用下产生的振动速度和位移分别为ν和x ，由此可列出
霍尔转速测量实训报告
河南工程学院 课程设计 霍尔转速测量 学生姓名：## 学院：电气信息工程学院专业班级：电气工程及其自动化####专业课程：自动检测技术 指导教师：## 2014年6月26日
一、设计的背景和目的 1．设计的背景 在工程实践中，我们经常会遇到各种需要测量转速的场合。例如在发动机、电动机等旋转设备的试验、运转和控制中，常需要分时和连续测量和显示其转速及瞬时速度。 传统式的转速测量通常是采用测速发电机为检测元件，这种方法是模拟式的，因此其得到的信号是电压信号，其抗干扰能力差，灵活性差。霍尔元件是一种基于霍尔效应的磁传感器，已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。霍尔器件是一种磁传感器。用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔器件以霍尔效应为其工作基础。霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。采用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达.55℃～150℃。按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。前者输出模拟量，后者输出数字量。 2．设计的目的 实验介绍了霍尔传感器的工作原理，阐述了霍尔传感器测速系统的工作过程，利用脉冲计数法实现了对转速的测量，利用硬件电路设计，编制了电机转速的测量设计了测量模块、显示模块等，并通过PROTEUSE软件进行了仿真。仿真结果表明所设计的电路原理上是可行的。 二、设计的功能 根据霍尔传感器的原理，当转动的物体比如说电机在转动时，如果能在其转子上加上一个磁铁，然后让霍尔传感器去感受就能在LED数码管上得到一定时间内的转动的脉冲数，然后通过芯片的内部计算从而得到转速，并且显示在数码管
霍尔传感器转速测量电路设计
课程设计报告书
2.概述 2.1系统组成框图 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化为脉冲信号。信号预处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS兼容信号。处理器采用AT89C51单片机，显示器采用8位LED数码管动态显示。本课题采用的是以8051系列的A T89C51单片机为核心开发的霍尔传感器测转速的系统。系统硬件原理框图如图1所示： 图1 系统框图 2.2系统工作原理 转速是工程上一个常用的参数，旋转体的转速常以每分钟的转数来表示。其单位为 r／min。由霍尔元件及外围器件组成的测速电路将电动机转速转换成脉冲信号，送至单片机AT89C51的计数器 T0进行计数，用T1定时测出电动机的实际转速。此系统使用单片机进行测速，采用脉冲计数法，使用霍尔传感器获得脉冲信号。其机械结构也可以做得较为简单，只要在转轴的圆盘上粘上两粒磁钢，让霍尔传感器靠近磁钢，机轴每转一周，产生两个脉冲，机轴旋转时，就会产生连续的脉冲信号输出。由霍尔器件电路部分输出，成为转速计数器的计数脉冲。控制计数时间，即可实现计数器的计数值对应机轴的转速值。单片机CPU将该数据处理后，通过LED显示出来。
2.2.1霍尔传感器 霍尔传感器是对磁敏感的传感元件，由磁钢、霍耳元件等组成。测量系统的转速传感器选用SiKO 的 NJK-8002D 的霍尔传感器，其响应频率为100KHz ，额定电压为5-30（V ）、检测距离为10（mm ）。其在大电流磁场或磁钢磁场的作用下，能测量高频、工频、直流等各种波形电流。该传感器具有测量精度高、电压范围宽、功耗小、输出功率大等优点，广泛应用在高速计数、测频率、测转速等领域。输出电压4～25V ，直流电源要有足够的滤波电容，测量极性为N 极。安装时将一非磁性圆盘固定在电动机的转轴上，将磁钢粘贴在圆盘边缘，磁钢采用永久磁铁，其磁力较强，霍尔元件固定在距圆盘1-10mm 处。当磁钢与霍尔元件相对位置发生变化时，通过霍尔元件感磁面的磁场强度就会发生变化。圆盘转动，磁钢靠近霍尔元件，穿过霍尔元件的磁场较强，霍尔元件输出低电平；当磁场减弱时，输出高电平，从而使得在圆盘转动过程中，霍尔元件输出连续脉冲信号。这种传感器不怕灰尘、油污，在工业现场应用广泛。 2.2.2转速测量原理 霍尔器件是由半导体材料制成的一种薄片，器件的长、宽、高分别为 l 、b 、d 。若在垂直于薄片平面（沿厚度 d ）方向施加外磁场B ，在沿l 方向的两个端面加一外电场，则有一定的电流流过。由于电子在磁场中运动，所以将受到一个洛仑磁力，其大小为：qVB f = 式中：f —洛仑磁力， q —载流子电荷， V —载流子运动速度， B —磁感应强度。 这样使电子的运动轨迹发生偏移，在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩，形成霍尔电场，霍尔元器件两个侧面间的电位差H U 称为霍尔电压。 霍尔电压大小为： H U H R =d B I /??(mV) 式中：H R —霍尔常数， d —元件厚度，B —磁感应强度， I —控制电流 设 H K H R =d /, 则H U =H K d B I /??(mV) H K 为霍尔器件的灵敏系数(mV/mA/T)，它表示该霍尔元件在单位磁感应强度和 单位控制电流下输出霍尔电动势的大小。应注意，当电磁感应强度B 反向时，霍尔电动势也反向。图2为霍耳元件的原理结构图。
传感器测速实验报告(第一组)
传感器测速实验报告 院系： 班级： 、 小组： 组员： 日期：2013年4月20日
实验二十霍尔转速传感器测速实验 一、实验目的 了解霍尔转速传感器的应用。 二、基本原理 利用霍尔效应表达式：U H=K H IB，当被测圆盘上装有N只磁性体时，圆盘每转一周磁场就变化N次。每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。 本实验采用3144E开关型霍尔传感器，当转盘上的磁钢转到传感器正下方时，传感器输出低电平，反之输出高电平 三、需用器件与单元 霍尔转速传感器、直流电源+5V，转动源2~24V、转动源电源、转速测量部分。 四、实验步骤 1、根据下图所示，将霍尔转速传感器装于转动源的传感器调节支架上，调节探头对准转盘内的磁钢。 图9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、黑（ ），不能接错。 3、将霍尔传感器的输出端插入数显单元F，用来测它的转速。 4、将转速调解中的转速电源引到转动源的电源插孔。 5、将数显表上的转速/频率表波段开关拨到转速档，此时数显表指示电机的转速。 6、调节电压使转速变化，观察数显表转速显示的变化，并记录此刻的转速值。
五、实验结果分析与处理 1、记录频率计输出频率数值如下表所示： 电压（V) 4 5 8 10 15 20 转速（转/分）0 544 930 1245 1810 2264 由以上数据可得：电压的值越大，电机的转速就越快。 六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？ 答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了十二只磁钢，能否只用一只磁钢？ 答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔 是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。
霍尔传感器的原理及应用
第八章霍尔传感器 课题：霍尔传感器的原理及应用课时安排：2 课次编号：12 教材分析 难点：开关型霍尔集成电路的特性 重点：霍尔传感器的应用 教学目的和要求1、了解霍尔传感器的工作原理； 2、了解霍尔集成电路的分类； 3、掌握线性型和开关型霍尔集成电路的特性； 4、掌握霍尔传感器的应用。 采用教学方法和实施步骤：讲授、课堂互动、分析教具：各种霍尔元 件、霍尔传感器 各教学环节和内容 演示1： 将小型蜂鸣器的负极接到霍尔接近开关的OC门输出 端，正极接V cc端。在没有磁铁靠近时，OC门截止，蜂鸣 器不响。 当磁铁靠近到一定距离（例如3mm）时，OC门导通， 蜂鸣器响。将磁铁逐渐远离霍尔接近开关到一定距离（例 如5mm）时，OC门再次截止，蜂鸣器停响。 演示2： 将一根导线穿过10A霍尔电流传感器的铁芯，通入0.1~1A电流，观察霍尔IC的输出电压的变化，基本与输入电流成正比。 从以上演示，引入第一节霍尔效应、霍尔元件的工作原理。 第一节霍尔元件的工作原理及特性 一、工作原理 金属或半导体薄片置于磁感应强度为B的磁场中，磁场方向垂直于薄片，当有电流I流过薄片时，在垂直于电流和磁场的方向上将产生电动势E H，这种现象称为霍尔效应（Hall Effect），该电动势称为霍尔电动势（Hall EMF），上述半导体薄片称为霍尔元件（Hall Element）。用霍尔元件做成的传感器称为霍尔传感器（Hall Transducer）。
图8-1霍尔元件示意图 a）霍尔效应原理图b）薄膜型霍尔元件结构示意图c）图形符号d）外形霍尔属于四端元件： 其中一对（即a、b端）称为激励电流端，另外一对（即c、d端）称为霍尔电动势输出端，c、d端一般应处于侧面的中点。 由实验可知，流入激励电流端的电流I越大、作用在薄片上的磁场强度B越强，霍尔电动势也就越高。霍尔电动势E H可用下式表示 E H=K H IB（8-1）式中K H——霍尔元件的灵敏度。 若磁感应强度B不垂直于霍尔元件，而是与其法线成某一角度θ时，实际上作用于霍尔元件上的有效磁感应强度是其法线方向（与薄片垂直的方向）的分量，即B cosθ，这时的霍尔电动势为 E H=K H IB cosθ（8-2） 从式（8-2）可知，霍尔电动势与输入电流I、磁感应强度B成正比，且当B的方向改变时，霍尔电动势的方向也随之改变。如果所施加的磁场为交变磁场，则霍尔电动势为同频率的交变电动势。 目前常用的霍尔元件材料是N型硅，霍尔元件的壳体可用塑料、环氧树脂等制造。 二、主要特性参数 （1）输入电阻R i恒流源作为激励源的原因：霍尔元件两激励电流端的直流电阻称为输入电阻。它的数值从几十欧到几百欧，视不同型号的元件而定。温度升高，输入电阻变小，从而使输入电流I ab变大，最终引起霍尔电动势变大。使用恒流源可以稳定霍尔原件的激励电流。 （2）最大激励电流I m激励电流增大，霍尔元件的功耗增大，元件的温度升高，从而引起霍尔电动势的温漂增大，因此每种型号的元件均规定了相应的最大激励电流，它的数值从几毫安至十几毫安。 提问：霍尔原件的最大激励电流I m为宜。 A．0mA B．±0.1 mA C．±10mA D．100mA （4）最大磁感应强度B m磁感应强度超过B m时，霍尔电动势的非线性误差将明显增大，B m的数值一般小于零点几特斯拉。 提问：为保证测量精度，图8-3中的线性霍尔IC的磁感应强度不宜超过为宜。 A．0T B．±0.10T C．±0.15T D．±100Gs
霍尔传感器组成的转速测量电路
霍尔传感器测量转速 测量转速的方法分为模拟式和数字式两种。数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件，得到的信号是脉冲信号。单片机技术的日新月异，特别是高性能价格比的单片机的出现，转速测量普遍采用以单片机为核心的数字式测量方法，使得许多控制功能及算法可以采用软件技术来完成。采用单片机构成控制系统，可以节约人力资源和降低系统成本，从而有效的提高工作效率。 利用霍尔传感器来测量转速。由磁场的变化来使霍尔传感器产生脉冲，由单片机计数，经过数据计算转化成所测转速，再由数码管显示出来。 一、主要内容 利用强磁铁与霍尔元件组成测试转体转速的测量电路，包括计数与显示电路。 二、基本要求 1. 实现基本功能 3. 画出电路图 三、主要技术指标（或研究方法） 测量范围0—6000r/min 精度±5r/min 工作电压5V～12V 工作电流低于500mA 工作环境温度-60℃～65℃ 四、 应收集的资料及参考文献 霍尔元件原理与应用 显示元件原理 数据采样整理单 2.1 系统组成框图 在测量电机转速时采用电磁感应式传感器。当电机转动时，带动传感器。这种传感器可以将转速信号转变成一个对应频率的脉冲信号输出，经过信号处理后输出到计数器。脉冲信号的频率与电机的转速是一种线性的正比关系，因此对电机转速的测量，实质上是对脉冲信号的频率的测量。 我采用的是以STC89C52单片机为核心将处理好的信号经过数据处理转换成所测得的实际十进制信号的系统。系统硬件原理框图如图2-1：
系统框图原理如图2-1所示，系统由传感器、信号处理、显示电路和系统软件等部分组成。传感器采用霍尔传感器，负责将转速转化为脉冲信号。信号处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS 兼容信号。 处理器采用STC89C52单片机，显示器采用8位LED 数码管动态显示。 2.2霍尔传感器测转速原理及特性 1、霍尔传感器测速原理： 霍尔器件是由半导体材料制成的一种薄片，器件的长、宽、高分别为 l 、ｂ、ｄ。若在垂直于薄片平面（沿厚度 ｄ）方向施加外磁场Ｂ，在沿ｌ方向的两个端面加一外电场，则有一定的电流流过。由于电子在磁场中运动，所以将受到一个洛仑磁力，其大小为： qVB f = 式中：f —洛仑磁力， ｑ—载流子电荷， Ｖ—载流子运动速度， Ｂ—磁感应强度。 这样使电子的运动轨迹发生偏移，在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩，形成霍尔电场，霍尔元器件两个侧面间的电位差H U 称为霍尔电压。 霍尔电压大小为： H U H R =d B I /??(mV) 式中：H R —霍尔常数， ｄ—元件厚度， Ｂ—磁感应强度， Ｉ—控制电流 设 H K H R =d /, 则H U =H K d B I /??(mV) 为霍尔器件的灵敏系数(mV/mA/T)，它表示该霍尔元件在单位磁感应强度和单位控制电流下输 出霍尔电动势的大小。应注意，当电磁感应强度Ｂ反向时，霍尔电动势也反向。 若控制电流保持不变，则霍尔感应电压将随外界磁场强度而变化，根据这一原理，可以将两块永久磁钢固定在电动机转轴上转盘的边沿，转盘随被测轴旋转，磁钢也将跟着同步旋转，在转盘附近安装一个霍尔元件，转盘随轴旋转时，霍尔元件受到磁钢所产生的磁场影响，输出脉冲信号。传 单 片 机 四位数码管显示电路 霍尔传感器 信号处理 图2-1系统框图
实验十磁电式传感器测转速实验
姓名____________班级____________学号____________ 实验十 磁电式传感器测转速实验 一、实验目的：了解磁电式测量转速的原理。掌握测量方法。 二、基本原理：磁电传感器是一种将被测物理量转换成为感应电势的有源传感器，也称为电动式传感器或感应式传感器。根据电磁感应定律，一个匝数为Ｎ的线圈在磁场中切割磁力线 时，穿过线圈的磁通量发生变化，线圈两端就会产生出感应电势，线圈中感应电 势： 。线圈感应电势的大小在线圈匝数一定的情况下与穿过该线圈的磁通变化率成正比。当传感器的线圈匝数和永久磁钢选定(即磁场强度已定)后，使穿过线圈的磁通发生变化的方法通常有两种：一种是让线圈和磁力线作相对运动，即利用线圈切割磁力线而使线圈产生感应电势；另一种则是把线圈和磁钢部固定，靠衔铁运动来改变磁路中的磁阻，从而改变通过线圈的磁通。因此，磁电式传感器可分成两大类型：动磁式及可动衔铁式(即可变磁阻式)。本实验应用动磁式磁电传感器，实验原理框图如图10—1所示。当转动盘上嵌入6个磁钢时，转动盘每转一周磁电传感器感应电势e 产生6次的变化，感应电势e 通过放大、整形由频率表显示ｆ，转速n =10f 。 图10—1磁电传感器测转速实验原理框图 三、需用器件与单元：主机箱中的转速调节0～24V 直流稳压电源、电压表、频频\转速 表；磁电式传感器、转动源。 四、实验步骤： 磁电式转速传感器测速实验除了传感器不用接电源外(传感器探头中心与转盘磁钢对 dt d N e Φ -=
准)，其它完全与实验九相同；请按图10—2示意安装、接线并按照实验九中的实验步骤做实验。实验完毕，关闭电源。 图10—2 磁电转速传感器测速实验安装、接线示意图 V (V) 2.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 10.0 11.0 12.0 N (rpm ) 720 850 990 115 128 152 174 195 215 232 246 0 五、思考题：
传感器测转速的原理【详述】
传感器测转速的原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 转速测量原理 转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法（测频法）、T 法（测周期法）和MPT法（频率周期法），该系统采用了M法（测频法）。由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。脉冲信号的周期与电机的转速有以下关系： 霍尔传感器如何测转速_霍尔传感器测转速原理 式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据公式即可计算出直流电机的转速。 测量电机转速的第一步就是要将电机的转速表示为单片机可以识别的脉冲信号，从而进行脉冲计数。霍尔器件作为一种转速测量系统的传感器，它有结构牢固、体积小、重量轻、寿命长、安装方便等优点，因此选用霍尔传感器检测脉冲信号，其基本的测量原理如图所示，
当电机转动时，带动传感器运动，产生对应频率的脉冲信号，经过信号处理后输出到计数器或其他的脉冲计数装置，进行转速的测量。 霍尔传感器如何测转速_霍尔传感器测转速原理 霍尔传感器测转速方案 霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为： 霍尔传感器如何测转速_霍尔传感器测转速原理
霍尔转速传感器测速实验
实验九霍尔转速传感器测速实验 一、实验目的 了解霍尔转速传感器的应用。 二、基本原理 根据霍尔效应表达示U H=K H IB，当K H I不变时，在转速圆盘上装上N只磁性体，并在磁钢上方安装一霍尔元件。圆盘每转一周，表面的磁场B从无到有就变化N次，霍尔电势也相应变化N次。此电势通过放大、整形和计数电路就可以测量被测旋转体的转速。 三、需用器件与单元 霍尔转速传感器、转速测量控制仪。 四、实验步骤 1、根据图9-1，将霍尔转速传感器装于转动源的传感器调节支架上，探头对准转盘内的磁钢。 图9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、绿（ ），不要接错。 3、将霍尔传感器输出端（黄线）接示波器或者频率计。 4、调节电动转速电位器使转速变化，用示波器观察波形的变化（特别注意脉宽的变化）， 或用频率计观察输出频率的变化。
五、实验结果分析与处理 1、记录频率计六组输出频率数值如下： 由以上数据可得：最快转速对应的频率f1=152.83Hz，最慢转速对应频率f6=20.1Hz。随着转速的减小，脉宽T1逐渐变大，但占空比基本保持不变，而且速度不能无限减小。 六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？ 答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了二只磁钢，能否只用一只磁钢？ 答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。 1
磁电式转速传感器测量技术要求
