霍尔传感器组成的转速测量电路

霍尔传感器测量转速
测量转速的方法分为模拟式和数字式两种。

数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件，得到的信号是脉冲信号。

单片机技术的日新月异，特别是高性能价格比的单片机的出现，转速测量普遍采用以单片机为核心的数字式测量方法，使得许多控制功能及算法可以采用软件技术来完成。

采用单片机构成控制系统，可以节约人力资源和降低系统成本，从而有效的提高工作效率。

利用霍尔传感器来测量转速。

由磁场的变化来使霍尔传感器产生脉冲，由单片机计数，经过数据计算转化成所测转速，再由数码管显示出来。

一、主要内容
利用强磁铁与霍尔元件组成测试转体转速的测量电路，包括计数与显示电路。

二、基本要求
1. 实现基本功能
3. 画出电路图
三、主要技术指标（或研究方法）
测量范围0—6000r/min
精度±5r/min
工作电压5V～12V
工作电流低于500mA
工作环境温度-60℃～65℃
四、
应收集的资料及参考文献
霍尔元件原理与应用
显示元件原理
数据采样整理单
2.1 系统组成框图
在测量电机转速时采用电磁感应式传感器。

当电机转动时，带动传感器。

这种传感器可以将转速信号转变成一个对应频率的脉冲信号输出，经过信号处理后输出到计数器。

脉冲信号的频率与电机的转速是一种线性的正比关系，因此对电机转速的测量，实质上是对脉冲信号的频率的测量。

我采用的是以STC89C52单片机为核心将处理好的信号经过数据处理转换成所测得的实际十进制信号的系统。

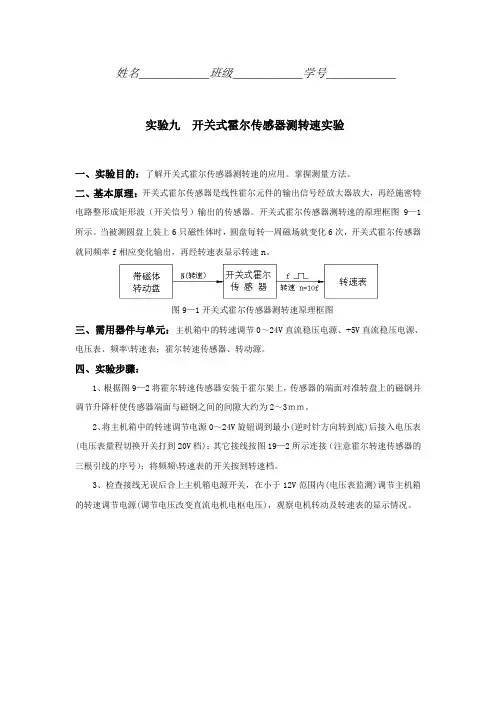

系统硬件原理框图如图2-1：
系统框图原理如图2-1所示，系统由传感器、信号处理、显示电路和系统软件等部分组成。

传感器采用霍尔传感器，负责将转速转化为脉冲信号。

信号处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS 兼容信号。

处理器采用STC89C52单片机，显示器采用8位LED 数码管动态显示。

2.2霍尔传感器测转速原理及特性 1、霍尔传感器测速原理：
霍尔器件是由半导体材料制成的一种薄片，器件的长、宽、高分别为 l 、ｂ、ｄ。

若在垂直于薄片平面（沿厚度 ｄ）方向施加外磁场Ｂ，在沿ｌ方向的两个端面加一外电场，则有一定的电流流过。

由于电子在磁场中运动，所以将受到一个洛仑磁力，其大小为：
qVB f =
式中：f —洛仑磁力， ｑ—载流子电荷， Ｖ—载流子运动速度， Ｂ—磁感应强度。

这样使电子的运动轨迹发生偏移，在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩，形成霍尔电场，霍尔元器件两个侧面间的电位差H U 称为霍尔电压。

霍尔电压大小为： H U H R =d B I /⨯⨯(mV)
式中：H R —霍尔常数， ｄ—元件厚度， Ｂ—磁感应强度， Ｉ—控制电流
设
H K H R =d /, 则H U =H K d B I /⨯⨯(mV)
为霍尔器件的灵敏系数(mV/mA/T)，它表示该霍尔元件在单位磁感应强度和单位控制电流下输
出霍尔电动势的大小。

应注意，当电磁感应强度Ｂ反向时，霍尔电动势也反向。

若控制电流保持不变，则霍尔感应电压将随外界磁场强度而变化，根据这一原理，可以将两块永久磁钢固定在电动机转轴上转盘的边沿，转盘随被测轴旋转，磁钢也将跟着同步旋转，在转盘附近安装一个霍尔元件，转盘随轴旋转时，霍尔元件受到磁钢所产生的磁场影响，输出脉冲信号。

传
单 片 机
四位数码管显示电路
霍尔传感器
信号处理
图2-1系统框图
感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更精确稳定，已在工业，汽车，航空等测速领域中得到广泛的应用。

其频率和转速成正比，测出脉冲的周期或频率即可计算出转速。

2、霍尔传感器的特性:
半导体磁敏传感器是利用半导体材料中的自由电子和空穴随磁场而改变其运动方向这一特性制成的，按其结构可分为体型和结型两大类。

体型的主要有霍尔传感器（材料主要是InSb、InAs、Ge、Si、GaAs）和磁敏电阻（材料主要有InSb、InAs），结型的主要有磁敏二极管（材料主要是Ge、Si）和磁敏三极管（材料主要是Si）。

霍尔传感器是一种基于霍尔效应的磁传感器。

霍尔效应自1879年被美国物理学家爱德文·霍尔发现至今已有100多年的历史，但直到20世纪50年代，由于微电子学的发展，才被重视和开发，现在，已发展成一个品牌多样的传感器产品族，并得到广泛的应用。

霍尔传感器可以检测磁场及其变化，可在各种与磁场相关的场合中应用。

霍尔传感器具有许多优点，其结构牢固，体积小，质量轻，寿命长，安装方便，功能消耗小，频率高，耐震动，不怕灰尘，油污，水汽及盐雾等的污染或腐蚀。

霍尔传感器可直接用于检测磁场或磁特性，也可以通过在被检对象上人为设置的磁场，来检测许多非电、非磁的物理量，例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，还可转换成电量来进行检测和控制。

2.3 系统工作原理及处理方法
1、系统工作原理：
旋转体的转速常以每分钟的转数来表示。

其单位为 r／min。

由霍尔元件及外围器件组成的测速电路将电动机转速转换成脉冲信号，送至单片机STC89C51的计数器 T0进行计数，用T1定时测出电动机的实际转速。

此系统使用单片机进行测速，采用脉冲计数法，使用霍尔传感器获得脉冲信号。

其机械结构也可以做得较为简单，只要在转轴的圆盘上粘上两粒磁钢，让霍尔传感器靠近磁钢，机轴每转一周，产生两个脉冲，机轴旋转时，就会产生连续的脉冲信号输出。

由霍尔器件电路部分输出，成为转速计数器的计数脉冲。

控制计数时间，即可实现计数器的计数值对应机轴的转速值。

单片机CPU将该数据处理后，通过LED显示出来。

2、处理方法:
测速实际上就是测频，通常可以用计数法、测脉宽法和等精度法来进行测试。

所谓计数法，就是给定一个闸门时间，在闸门时间内计数输入的脉冲个数；测脉宽法是利用待测信号的脉宽来控制计数门，对一个高精度的高频计数信号进行计数。

由于闸门与被测信号不能同步，因此，这两种方法都存在±1误差的问题，第一种方法适用于信号频率高时使用，第二种方法则在信号频率低时使用。

等精度法则对高、低频信号都有很好的适应性。

此系统采用计数法测速。

单片机STC89C52内部具有 2 个 16 位定时。
