硫酸铵生产工艺
硫酸铵生产工艺流程
硫酸铵生产工艺流程硫酸铵是一种重要的化肥和工业原料，其生产工艺流程主要包括溶液制备、蒸发结晶、干燥和粒化等步骤。
首先是溶液制备。
将硫酸和氨水按照一定的比例混合，生成硫酸铵溶液。
硫酸的浓度通常为60-70%，而氨水的浓度则在30-35%左右。
混合过程需要注意控制温度和搅拌速度，以确保反应的充分和均匀。
接下来是蒸发结晶。
将硫酸铵溶液送入蒸发器，通过加热使其中的水分逐渐蒸发，从而使溶液浓缩。
蒸发器通常采用多效蒸发器，可以充分利用热量，提高能源利用效率。
在蒸发过程中，需要控制温度和压力，以维持适宜的结晶条件，并避免结晶器内部结垢。
结晶完成后，需要进行干燥。
将湿度较高的硫酸铵晶体送入干燥器，通过加热和传热来除去水分。
干燥过程需要注意控制温度和通风速度，避免硫酸铵受热过度或受潮而糊化。
一般来说，干燥温度在60-80℃之间，干燥时间则根据实际情况而定。
最后是粒化。
将干燥后的硫酸铵晶体送入粒化机，通过挤压和成型来使其形成相应的颗粒状。
这一步骤主要是为了提高硫酸铵的储存和运输性能。
粒化过程中，需要控制挤压力度和速度，以保证产出的颗粒大小和形态一致。
整个生产工艺流程中，需要注意以下几个方面的问题：1. 安全环保：硫酸铵的生产过程中涉及到一些危险品，如硫酸和氨等，因此要做好安全防护措施，确保操作人员的安全。
同时，要合理利用能源，减少生产过程中产生的废水、废气和废渣，保护环境。
2. 质量稳定：生产硫酸铵的过程中要控制各个步骤的参数，确保产出的硫酸铵质量稳定。
对于溶液制备和蒸发结晶过程，要控制温度、浓度和搅拌速度等因素；对于干燥和粒化过程，要控制温度、湿度和机器设备的操作参数等。
3. 能源消耗：硫酸铵的生产过程中，蒸发和干燥是能源消耗较大的环节。
因此，要合理设计和选用设备，优化能源利用，提高能源利用效率。
总之，硫酸铵的生产工艺流程包括溶液制备、蒸发结晶、干燥和粒化等步骤。
通过合理控制各个步骤的参数，可实现硫酸铵的稳定质量和高效生产。
饱和器法生产硫酸铵的工艺
饱和器法生产硫酸铵的工艺简介硫酸铵是一种重要的化工原料，在农业、工业和医药等领域有着广泛的应用。
饱和器法是一种常用的生产硫酸铵的工艺，通过在稀硫酸溶液中使用氨气来反应生成硫酸铵。
本文将对饱和器法生产硫酸铵的工艺进行详细介绍。
工艺流程饱和器法生产硫酸铵的工艺通常包括以下几个步骤：1.氨气的制备：首先，制备所需的氨气。
氨气通常通过氨气解吸收法或氨气合成法进行制备。
在这两种方法中，氨气的纯度和浓度都是关键的参数，应根据具体情况进行选择。
2.稀硫酸溶液的制备：使用纯度高的浓硫酸和适量的水来制备稀硫酸溶液。
硫酸的浓度和用量要根据具体工艺要求进行控制。
3.氨气与稀硫酸的反应：将制备好的稀硫酸溶液置于饱和器中，并通过控制氨气的通入量和反应时间来控制反应的进行。
在反应过程中，氨气与硫酸发生中和反应生成硫酸铵。
4.结晶和分离：经过反应生成的硫酸铵溶液经过一段时间的冷却结晶，然后通过过滤或离心等分离技术获得固体硫酸铵。
工艺优势饱和器法生产硫酸铵的工艺具有以下优势：1.反应条件控制简单：通过控制稀硫酸溶液的浓度、氨气的通入量和反应时间等参数，可以实现对反应过程的精确控制，从而提高产品的质量和产量。
2.原料易得：硫酸和氨气是饱和器法生产硫酸铵的主要原料，两者都是常见的化工原料，易于获取。
3.生产成本低：饱和器法生产硫酸铵的生产设备简单，操作方便，相对于其他工艺而言，成本较低。
4.产品质量稳定：饱和器法生产的硫酸铵具有较高的纯度和稳定的化学成分，适用于各种工业和农业应用。
工艺改进饱和器法生产硫酸铵的工艺虽然有诸多优势，但也存在一些问题和改进空间：1.产能提升：目前的饱和器法生产硫酸铵的工艺对生产设备的要求较高，产能有限。
可以考虑采用更高效的饱和器设备，优化工艺参数，提高生产效率和产量。
2.废气处理：饱和器法生产硫酸铵产生的废气含有大量的氨气，对环境造成一定的污染。
可以采用废气脱氨技术对废气进行处理，减少氨气排放，保护环境。
硫酸铵生产工艺流程
喷淋式饱和器分为上段和下段，上段为吸收室，下段为结晶室。 由脱硫工序来的煤气经煤气预热器预热至 60～70℃或更高温度，目的是为了 保持饱和器水平衡。煤气预热后，进入喷淋式饱和器的上段，分成两股沿饱和器 水平方向沿环形室做环形流动，每股煤气均经过数个喷头用含游离酸量 3.5%～ 4%的循环母液喷洒，以吸收煤气中的氨，然后两股煤气汇成一股进入饱和器的后 室，用来自小母液循环泵（也称二次喷洒泵）的母液进行二次喷洒，以进一步除 去煤气中的氨。煤气再以切线方向进入饱和器内的除酸器，除去煤气中夹带的酸 雾液滴，从上部中心出口管离开饱和器再经捕雾器捕集下煤气中的微量酸雾后到 终冷洗苯工段。喷淋式饱和器后煤气含氨一般小于 0.05g/m3。
生产中对一定工艺条件来说，影响较大的往往是哪些变化频繁，或在量的变 化上敏感的因素，并且由于产生的结果滞后而增加了控制上的难度。对上述几个 因素进行分析可以发现，饱和器工作温度和母液的搅拌程度变动不大，可以说近 似恒定；母液的酸度、晶比随时间呈周期性变化，比较频繁，控制不当，对结晶 粒度将产生很大影响；母液中的杂质的影响，在量的变化上比较敏感，一般来说 带有很大的偶发性，可是一旦发生，对生产的影响很大。所以，母液的酸度、晶 比、杂质含量，是生产控制的重点。
为了使饱和器内煤气与母液接触充分，必须使煤气泡沸伞在母液中有一定的 液封高度，并保证饱和器内液面稳定，为此在饱和器上还设有满流口，从满流口 溢出的母液经插入液封内的满流管流入满流槽，以防止煤气逸出。满流槽下部与 循环泵链接，将母液不断地抽送到饱和器底部的喷射器。因而一定的喷射速度， 故饱和器内母液被不断循环搅动，以改善结晶过程。
三、影响因素的控制
3.1 母液酸度
母液酸度对硫铵结晶的影响主要表现在两个方面：一是酸度的高低对结晶形 状的影响，二是酸度的频繁变动破坏了结晶的正常生长条件。在一定条件下，随 着母液酸度的提高，母液的介稳区减小，硫铵晶形从多面体颗粒转变为细长易碎 的六角棱柱形，甚至针状，同时，母液黏度增大，硫铵分子扩散阻力增加，阻碍 晶体的正常生长；但是过低也不行，虽然硫铵结晶在 pH5～6 的弱酸性介质中生 成较大的圆形晶体，但是使氨的吸收效率下降，还易造成饱和器堵塞，特别是当 母液搅拌不充分或酸度发生波动时，可能在母液中局部出现中性或碱性区，母液 中的杂质铁等金属离子和铵生成胶态氢氧化物，并蒙在硫铵晶体上，使晶体成长 困难和结晶过程复杂化，而且当母液酸度低于 3.5％时，因母液密度下降易产生 泡沫，使饱和器操作恶化。为避免这些影响，必须在酸性介质中进行结晶，正常
硫酸铵生产工艺
硫酸铵生产工艺硫酸铵生产工艺是指在合适的温度、压力和酸碱比例下，将铵盐与硫酸反应得到硫酸铵的过程。
硫酸铵是一种常用的氮肥，也是工业上重要的原料之一。
硫酸铵的生产工艺通常依据反应条件和生产规模的不同，可以分为湿法和干法两种。
湿法生产工艺是最常用的一种方法。
首先，将合适比例的铵盐（通常为氨盐）和浓硫酸加入反应釜中。
反应釜通常是由不锈钢制成，具有耐腐蚀性和耐高温的特点。
然后，将反应介质加热至适当的温度，通常在100-200摄氏度之间。
反应过程中产生的热量可以通过外部加热或内部循环冷却方式控制温度。
接下来，将反应釜内的气体通过冷凝器冷却，使其转化为液态，以充分回收和利用反应产生的氨气。
最后，将反应釜内的液态产物经过过滤和结晶等处理过程，得到硫酸铵的晶体。
干法生产工艺是一种相对较新的技术。
该方法中，首先将适量的氨气和硫酸喷射到高温高速气流中，使其迅速混合并发生反应。
反应过程中，产生的气态产物会通过冷凝器冷却，转化为液态后被收集。
然后，通过蒸发浓缩和结晶等过程，得到硫酸铵的晶体。
无论是湿法还是干法生产工艺，硫酸铵的生产过程中都需要考虑一些关键因素，如反应温度、反应压力、反应时间、酸碱比例等。
这些因素的选择会直接影响到硫酸铵的产率和品质。
此外，在硫酸铵的生产过程中，还需要注意环保问题。
硫酸铵的生产会产生一定量的废气和废液，其中含有酸性物质和氨气等有害物质。
为了降低对环境的影响，需要采取适当的废气和废液处理措施，如利用脱硫装置减少废气中的硫化物含量，采用中和和沉淀等方法处理废液中的酸碱物质。
总之，硫酸铵生产工艺是一个复杂的过程，需要合理控制反应条件和处理废物的方法，以确保产品质量和生产效益，同时对环境保护进行有效管理。

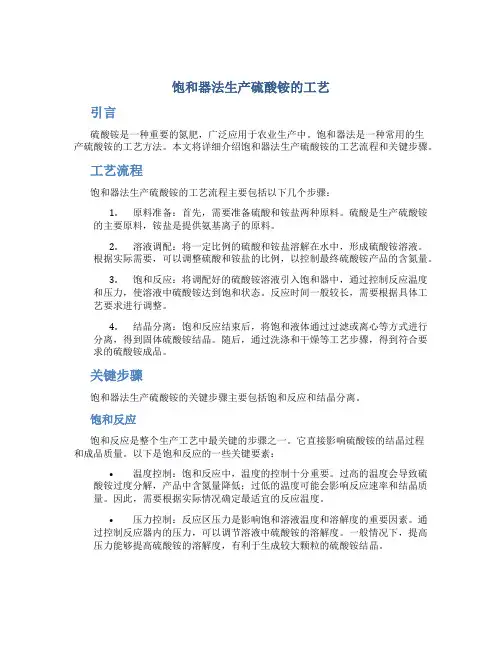

饱和器法生产硫酸铵的工艺
饱和器法生产硫酸铵的工艺引言硫酸铵是一种重要的氮肥，广泛应用于农业生产中。
饱和器法是一种常用的生产硫酸铵的工艺方法。
本文将详细介绍饱和器法生产硫酸铵的工艺流程和关键步骤。
工艺流程饱和器法生产硫酸铵的工艺流程主要包括以下几个步骤：1.原料准备：首先，需要准备硫酸和铵盐两种原料。
硫酸是生产硫酸铵的主要原料，铵盐是提供氨基离子的原料。
2.溶液调配：将一定比例的硫酸和铵盐溶解在水中，形成硫酸铵溶液。
根据实际需要，可以调整硫酸和铵盐的比例，以控制最终硫酸铵产品的含氮量。
3.饱和反应：将调配好的硫酸铵溶液引入饱和器中，通过控制反应温度和压力，使溶液中硫酸铵达到饱和状态。
反应时间一般较长，需要根据具体工艺要求进行调整。
4.结晶分离：饱和反应结束后，将饱和液体通过过滤或离心等方式进行分离，得到固体硫酸铵结晶。
随后，通过洗涤和干燥等工艺步骤，得到符合要求的硫酸铵成品。
关键步骤饱和器法生产硫酸铵的关键步骤主要包括饱和反应和结晶分离。
饱和反应饱和反应是整个生产工艺中最关键的步骤之一。
它直接影响硫酸铵的结晶过程和成品质量。
以下是饱和反应的一些关键要素：•温度控制：饱和反应中，温度的控制十分重要。
过高的温度会导致硫酸铵过度分解，产品中含氮量降低；过低的温度可能会影响反应速率和结晶质量。
因此，需要根据实际情况确定最适宜的反应温度。
•压力控制：反应区压力是影响饱和溶液温度和溶解度的重要因素。
通过控制反应器内的压力，可以调节溶液中硫酸铵的溶解度。
一般情况下，提高压力能够提高硫酸铵的溶解度，有利于生成较大颗粒的硫酸铵结晶。
•搅拌措施：通过适当的搅拌可以提高反应溶液的传质速度，促进硫酸铵的溶解和结晶。
搅拌过程中应避免过强的剪切力，以防止产生细小颗粒的硫酸铵结晶。
结晶分离结晶分离是将饱和液体中的硫酸铵结晶与母液分离的关键步骤。
以下是结晶分离的一些关键要素：•过滤设备：选择合适的过滤设备能够有效分离硫酸铵结晶和母液。
常用的过滤设备有板框式过滤机、离心机等。
饱和器法硫酸铵生产工艺流程
结晶槽的浆液经静置分层，底部的结晶排入到离心机，经分离和水洗的硫酸铵晶体由胶带输送机送至振动式流化床干燥器，并用被空气热风机加热的空气干燥，再经冷风冷却后进入硫酸铵储斗。然后称量、包装送入成品库。离心机滤出的母液与结晶槽满流出来的母液一同自流回饱和器的下段。干燥硫酸铵的尾气经旋风除尘器后由排风机排放至大气。
饱和器在操作一定时间后，由于结晶的沉积将使其阻力增加，严重时会造成饱和器的堵塞。所以操作中必须定期进行酸洗和水洗。当定期大加酸、补水、用水冲洗饱和器及除酸器时，所形成的大量母液有漫流槽满流至母液储槽。在正常生产时又将这些母液抽回饱和器以作补充。饱和器是周期性连续操作设备，为了防止结晶堵塞，定期大加酸和水洗，从而破坏了结晶生成的正常条件，加之结晶在饱和器底部停留时间短，因而结晶颗粒较小，平均直径在0.5mm。这些都是鼓泡式饱和器存在的缺点。
煤气带入饱和器的煤焦油雾，在饱和器内与硫酸作用生成所谓的酸煤焦油，泡沫状酸煤焦油漂浮在母液面上，并与母液一起流入满流槽。漂浮于满流槽液面上的酸煤焦油应及时捞出，或引入一分离处理装置与母液分离，以回收母液。
饱和器内所需补充的硫酸，由硫酸仓库送至高置槽，再自流入饱和器，正常生产时，应保持母液酸度为4%～6%，硫酸加入量为中氨的需要量；当不生产粗轻吡啶时，硫酸加入量要大一些，还要中和随氨气进入饱和器的氨。
饱和器的上段设满流管，保持液面并封住煤气，使煤气不能进入下段。满流管插入漫流槽7中也封住煤气，使煤气不能外逸。饱和器满流口溢出的母液流入漫流槽内的液封槽，再溢流到满流槽，然后用小母液泵送至饱和器的后室喷洒。冲洗和加酸时，母液经漫流槽至母液储槽，再用小母液泵送至饱和器。此外，母液储槽还可供饱和器检修时储存母液之用。
饱和器法生产硫酸铵的工艺
饱和器法生产硫酸铵的工艺介绍硫酸铵是一种重要的化肥，在农业生产中具有广泛应用。
饱和器法是生产硫酸铵的常用工艺之一。
本文将介绍饱和器法生产硫酸铵的工艺流程及其基本原理。
工艺流程饱和器法生产硫酸铵的工艺流程主要包括以下几个步骤：1.造浆：将硫酸与铵溶液混合，形成硫酸铵的原始浆料。
通常采用浓硫酸和浓氨水来制备溶液。
2.泵送：将原始浆料通过泵送至饱和器内。
饱和器通常是一个密封的容器，能够在一定的温度和压力下维持浆料的相对稳定状态。
3.饱和：在饱和器内，通过控制温度和压力等条件，使硫酸铵溶解度达到最大值，使溶液中含有尽可能多的硫酸铵。
4.结晶：将饱和溶液从饱和器中排出，并通过调节温度和压力等条件，使得硫酸铵的溶解度下降，从而促使溶液中的硫酸铵结晶出来。
5.分离：将硫酸铵晶体和剩余溶液进行分离。
通常采用过滤或离心等方法进行分离。
6.干燥：将分离出来的硫酸铵晶体进行干燥，以去除其中的水分。
7.包装：将干燥后的硫酸铵晶体进行包装，以便储存和销售。
基本原理饱和器法生产硫酸铵的基本原理是通过控制温度和压力等条件，使硫酸铵溶解度达到最大值，并利用溶解度的变化促使硫酸铵的结晶和分离。
在工艺流程中，首先将硫酸与铵溶液混合，形成硫酸铵的原始浆料。
通过泵送将浆料送入饱和器内，在饱和器内控制温度和压力，使硫酸铵达到饱和状态。
随后，降低温度和/或增加压力，使硫酸铵的溶解度下降，促使其结晶出来。
通过分离和干燥等步骤，最终得到干燥的硫酸铵晶体。
工艺优势饱和器法生产硫酸铵具有以下几个优势：1.工艺相对简单，易于实施和操作。
2.生产成本相对较低，能够降低硫酸铵的生产成本。
3.饱和器法能够高效地将硫酸铵溶解度提高至最大值，从而提高硫酸铵的产量。
4.硫酸铵晶体经过干燥后，能够方便地存储和运输。
工艺注意事项在饱和器法生产硫酸铵的过程中，需要注意以下几个问题：1.控制好饱和器内的温度和压力，以达到硫酸铵的最大溶解度。
2.应定期清洗饱和器，以防止结垢和堵塞等问题。
硫酸铵工艺技术及其评价论文
硫酸铵工艺技术及其评价论文硫酸铵是一种常见的化肥，在农业生产中起着重要的作用。
本文将重点介绍硫酸铵的工艺技术及其评价。
硫酸铵的制备工艺主要包括硫磺燃烧脱硫、硫酸硫化铁还原和硫磺还原脱毒。
其中，硫磺燃烧脱硫是主要的制备方法之一，通过将硫磺与大气中的氧气反应生成二氧化硫气体，再与水反应生成二氧化硫溶液，并进一步与氨气反应生成硫酸铵溶液。
硫磺还原脱毒是另一种制备方法，该方法通过将硫磺与氨气反应生成硫化氨，再与空气中的氧气反应生成硫酸铵溶液。
在硫酸铵的制备工艺中，硫磺的选择和处理是十分重要的。
高纯度的硫磺不仅可以提高硫酸铵的制备效率，还可以减少工艺过程中的污染物的生成。
此外，适当的硫磺颗粒大小和加入量也能对制备工艺产生影响。
颗粒太大会影响硫磺的燃烧速度和脱硫效果，颗粒太小则会增加固液分离的难度。
在硫酸铵的制备过程中，工艺条件的选择对产品的质量和产量有着关键作用。
例如，在硫磺燃烧脱硫工艺中，除了适当的硫磺颗粒大小和加入量之外，还需要控制氧气和水的供应量，以及溶液的温度、浓度和酸碱度等参数。
合理的工艺条件能够确保硫酸铵的产率和质量达到理想的要求。
在评价硫酸铵工艺技术时，需要考虑到产品的质量、产量、能耗和环境污染等因素。
产品的质量可以通过检测硫酸铵的氮含量和杂质含量来评价，高纯度的硫酸铵更适合农业用途。
产量的评价要综合考虑工艺条件和原料的利用率，以及设备的稳定性和可靠性等因素。
能耗主要包括电力消耗和燃料消耗，低能耗的工艺可以提高制备效率和降低生产成本。
环境污染主要包括二氧化硫和氨气的排放，合理的工艺设计可以减少有害气体的释放。
综上所述，硫酸铵的工艺技术及其评价在硫酸铵的制备过程中起着重要的作用。
适当的硫磺处理和工艺条件的选择能够提高产品的质量和产量，同时降低能耗和环境污染。
因此，在硫酸铵的生产中，应根据实际情况选择合适的工艺技术，并通过评价指标来不断改进和优化工艺流程。
硫酸铵（Ammonium Sulfate，NH4)2SO4）是一种常见的氮肥和硫肥，被广泛应用于农业生产中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
找了两个
(1) 工业制硫酸铵的方式，包括化学方程式
1 ．饱和器法硫酸铵生产工艺流程
(1) 鼓泡式饱和器法由鼓风机来的焦炉煤气，经电捕焦油器后进入煤气预热器。
在预热器内用间接蒸汽加热煤气到60〜70C或更高的温度，目的是为了使煤气进入鼓泡式饱和器蒸发饱和器内多余的水分，保持饱和器内的水平衡。
预热后的煤气沿饱和器中央煤气管进入饱和器，经泡沸伞从酸性母液中鼓泡而出，同时煤气中的氨被硫酸所吸收。
煤气出饱和器后进入除酸器，捕集其夹带的酸雾后，被送往粗苯工段。
鼓泡式饱和器后煤气含氨一般小于0.03g/m3冷凝工段的剩余氨水经蒸氨后得到的氨气，在不生产吡啶时，直接进入饱和器；当生产吡啶时将此氨气通入吡啶中和器。
氨在中和器内与母液中的游离酸及硫酸吡啶作用，生成硫酸铵，又随中和器回流母液返回饱和器。
饱和器母液中不断有硫酸铵生成，在硫酸铵含量高于其溶解度时，就析出结晶，并沉淀于饱和器底部。
其底部结晶被抽送到结晶槽，在结晶槽内使结晶长大并沉淀于底部。
结晶槽底部硫酸铵结晶放到离心机内进行离心分离，滤除母液，并用热水洗涤结晶，以减少硫酸铵表面上的游离酸和杂质。
离心分离的母液与结晶槽满流出的母液一同自流回饱和器中。
从离心机分离出的硫酸铵结晶经螺旋输送机，送入沸腾干燥器内，用热空气干燥后送入硫酸氨储斗，经称量包装入成品库。
为了使饱和器内煤气与母液接触充分，必须使煤气泡沸伞在母液中有一定的液封高度，并保证饱和器内液面稳定，为此在饱和器上还设有满流口，从满流口溢出的母液经插入液封内的满流管流入满流槽，以防止煤气逸出。
满流槽下部与循环泵链接，将母液不断地抽送到饱和器底部的喷射器。
因而一定的喷射速度，故饱和器内母液被不断循环搅动，以改善结晶过程。
煤气带入饱和器的煤焦油雾，在饱和器内与硫酸作用生成所谓的酸煤焦油，泡沫状酸煤焦油漂浮在母液面上，并与母液一起流入满流槽。
漂浮于满流槽液面上的酸煤焦油应及时捞出，或引入一分离处理装置与母液分离，以回收母液。
饱和器内所需补充的硫酸，由硫酸仓库送至高置槽，再自流入饱和器，正常生产时，应保持母液酸度为4%〜6%，硫酸加入量为中氨的需要量；当不生产粗轻吡啶时，硫酸加入量要大一些，还要中和随氨气进入饱和器的氨。
饱和器在操作一定时间后，由于结晶的沉积将使其阻力增加，严重时会造成饱和器的堵塞。
所以操作中必须定期进行酸洗和水洗。
当定期大加酸、补水、用水冲洗饱和器及除酸器时，所形成的大量母液有漫流槽满流至母液储槽。
在正常生产时又将这些母液抽回饱和器以作补充。
饱和器是周期性连续操作设备，为了防止结晶堵
喷淋式 饱和 器分 为 上段和 下段， 由脱硫
工序来的煤气经煤气预热器预热至 饱和器水
平衡。
煤气预热后，进入喷淋式饱和器的上段，分成两股沿饱和器水平方向沿环形室做环
形流动，每股煤气均经过数个喷头用含游离酸量 3.5%〜4%的循环母液喷洒，以吸
收煤气中的氨，然后两股煤气汇成一股进入饱和器的后室，用来自小母液循环泵 (也称二次喷
洒泵)的母液进行二次喷洒，以进一步除去煤气中的氨。
煤气再以切 线方向进入饱和器内的除
酸器，除去煤气中夹带的酸雾液滴，从上部中心出口管离 开饱和器再经捕雾器捕集下煤气中
的微量酸雾后到终冷洗苯工段。
喷淋式饱和器后 煤 气 含 氨 一 般 小 于 0.05g/m3。
饱和器的上段和下段以降液管联通。
喷洒吸收氨后的母液从降液观念流到结晶室的 底部，在此结晶核被饱和母液推动向上运动，不断地搅拌母液，使硫酸铵晶核长 大，并引起颗粒分
级。
用结晶泵将其底部的浆液送至结晶槽 .含有小颗粒的母液上 升至结晶室的上部，母液循
环泵从结晶室上部将母液抽出，送往饱和器上段两组喷 洒 箱 内 进 行 循 环 喷 洒 ， 使
母 液 在 上 段 与 下 段 之 间 不 断 循 环 。
饱和器的上段设满流管，保持液面并封住
煤气，使煤气不能进入下段。
满流管插入 漫流槽 7 中也封住煤气，使煤气不能外逸。
饱和器
满流口溢出的母液流入漫流槽内 的液封槽，再溢流到满流槽，然后用小母液泵送至饱和器的
后室喷洒。
冲洗和加酸 时，母液经漫流槽至母液储槽，再用小母液泵送至饱和器。
此外，母
液储槽还可供 饱 和 器 检 修 时 储 存 母 液 之 用 。
结晶槽的浆液经静置分层，底部的
结晶排入到离心机，经分离和水洗的硫酸铵晶体 由胶带输送机送至振动式流化床干燥器，并
用被空气热风机加热的空气干燥，再经 冷风冷却后进入硫酸铵储斗。
然后称量、包装送入成
品库。
离心机滤出的母液与结 晶槽满流出来的母液一同自流回饱和器的下段。
干燥硫酸铵的
尾气经旋风除尘器后 由排风机排放至大气。
为了保证循环母液一定的酸度，连续丛母液循环
泵入口管或满流管处加入质量分数 为 90% 〜 93% 的 浓 硫 酸 ， 维 持 正 常 母 液 酸
度 。
由油库送来的硫酸送至硫酸储槽，再经硫酸泵抽出送到硫酸高置槽内，然后自流到 满流槽。
塞，定期大加酸和水洗，从而破坏了结晶生成的正常条件，加之结晶在饱和器底部 停留时间短，因而结晶颗粒较小，平均直径在 的缺
(
喷淋式
喷淋式饱和器
0.5mm 这些都是鼓泡式饱和器存在
点 和 酸铵 ) 器法 工艺流程 上段为吸收室， 60〜70C 或更高温度，目的是为了保持 水
下段为结晶室。
93%勺硫酸反应放出二氧化硫气体。
放出的二氧化硫可用于制液体二氧化硫, 铵可制成肥料。
喷淋式饱和器生产硫酸铵工艺，采用的喷流式饱和器，材质为不锈钢，设备使用寿 命
长，集酸洗吸收、结晶、除酸、蒸发为一体，具有煤气系统阻力小，结晶颗粒较 大，平均直径在0.7mm 硫酸铵质量好，工艺流程短，易操作等特点。
新建改建焦 化厂多采用
此工艺回收煤气中的氨。
0 接触法主要的原料为燃硫或 硫化铁尔来的二氧化硫，及空气中的氧，使二氧化硫氧 化而为三氧化硫，吸收于水中，即可得任何浓度的硫酸。
惟此氧化，须有某种接触 剂存在时始有作用；最常用者为铂及钒之 氧化物。
二氧化硫自燃硫而得者可直接使 其氧化，若自燃硫化铁的燃烧，而得者须先降冷，洗之以酸或由滤过法或由沉淀 — 使之清洁；灰尘，硫蒸汽，
砷，磷及其它物质存于气流中者，必须除去免其害及接 触剂，为不纯物质对于氧化矶危害较铂轻。
⑵ 硫酸最重要的工业制法是接触法 接触法制硫酸的反应原理：燃烧硫或金属硫化物等原料来制取二氧化硫。
使 氧化硫在适当的温度后 催化剂的作用下氧化成三氧化硫，在使三氧化硫跟水化合 氧化硫跟氧气在催化剂的表面上接 生产过程：以硫铁矿为原料时步骤 生成硫酸。
如
(a )二氧化硫的制取和净化：硫铁 矿粉碎成细小矿粒在沸腾炉充分燃烧
2Fe2O3+8SO 从沸腾炉里出来的气体叫炉气，其中含二氧化 硫、氧气、氮气、水以及一些杂质，如砷、硒等化合物矿尘等，杂质和矿尘都会使 催化剂作用减弱或失去作用。
这种现象叫催化剂幅。
水蒸气对设备和生产也有不良__ 影响。
为此在进行氧化反应前，炉气必须通过除尘洗涤(除去硒、砷等化合物)干 燥等净化设备应除去有害杂质，净化后的混合气体主要含二氧化硫，氧气和氮气。
(b )二氧化硫氧化成三氧化硫，二层催化剂中装有一个 热交换器，用来把硫酸的 工 业 制
4FeS2+11O2 法 (C )三氧化硫的吸收和硫酸的生成：为了更可能把三氧化硫吸收干净并在吸收过 — 程中不形成酸雾，工业上是用 98.3%的硫酸来吸收三氧化硫，在 吸收塔里一氧化硫 从塔下部通入 98.3%的硫酸从塔顶喷下，成品硫酸从塔底放出__98.3%的硫酸。
吸收 三氧化硫后浓度增大，然后把它用水稀释成
稀硫酸，配制成各浓度的硫酸。
(d )尾气中的二氧化硫回收：从吸收塔上部导出的没有起反应的氧气和少量二氧
化硫以及不起反应的氮气等气体工业上称尾气，用尾气中含少量二氧化硫放空气中
.
会造成大气污染， 尾气中二氧化硫回收常采用氨吸收法 (
SO2+2NH3+H2O NH4 2SO3 (NH4 2SO3+SO2+H2O
2NH4HS 当吸收液中亚硫酸氢铵达一定浓度后再跟 硫酸。
